2017 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

SOSTITUZIONE LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza consultare il
paragrafo "Sostituzione di una lampada".
GRUPPI OTTICI ANTERIORI
I gruppi ottici anteriori fig. 156 contengono le
lampade delle luci di posizione, anabbaglianti,
abbaglianti e direzione.
La disposizione delle lampade del gruppo ottico è la
seguente:
A Luci di posizione e anabbaglianti/abbaglianti;
B Indicatori di direzione.
LUCI DI POSIZIONE
Per sostituire la lampada, procedere come segue:
rimuovere il coperchio di protezione A fig. 156;
ruotare in senso antiorario il portalampada A
fig. 157 e sfilarlo;
estrarre la lampada B e sostituirla;
rimontare la nuova lampada, inserire nuovamente
il portalampada A fig. 157 quindi rimontare
correttamente il coperchio di protezione
A fig. 156.
LUCI ANABBAGLIANTI/ABBAGLIANTI
Per sostituire la lampada (a doppio filamento),
procedere come segue:
rimuovere il coperchio di protezione A fig. 156;
sganciare la molletta fermalampada;
estrarre la lampada A fig. 158 dal connettore B e
sostituirla;
fig. 156F0T0093fig. 157F0T0094
181
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

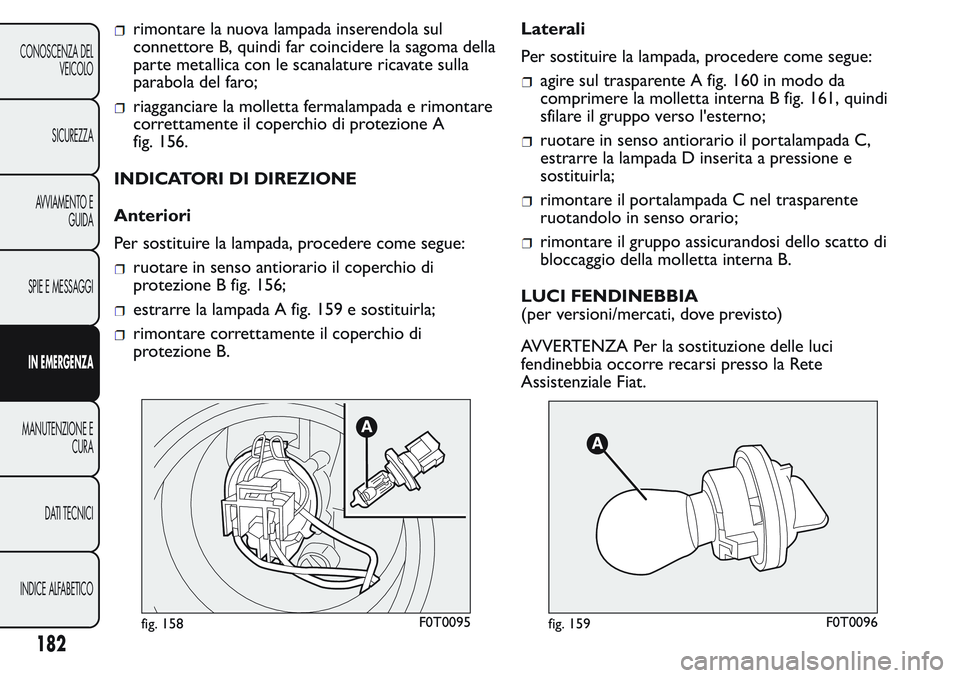

rimontare la nuova lampada inserendola sul
connettore B, quindi far coincidere la sagoma della
parte metallica con le scanalature ricavate sulla
parabola del faro;
riagganciare la molletta fermalampada e rimontare
correttamente il coperchio di protezione A
fig. 156.
INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada, procedere come segue:
ruotare in senso antiorario il coperchio di
protezione B fig. 156;
estrarre la lampada A fig. 159 e sostituirla;
rimontare correttamente il coperchio di
protezione B.Laterali
Per sostituire la lampada, procedere come segue:
agire sul trasparente A fig. 160 in modo da
comprimere la molletta interna B fig. 161, quindi
sfilare il gruppo verso l'esterno;
ruotare in senso antiorario il portalampada C,
estrarre la lampada D inserita a pressione e
sostituirla;
rimontare il portalampada C nel trasparente
ruotandolo in senso orario;
rimontare il gruppo assicurandosi dello scatto di
bloccaggio della molletta interna B.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
AVVERTENZA Per la sostituzione delle luci
fendinebbia occorre recarsi presso la Rete
Assistenziale Fiat.
fig. 158F0T0095fig. 159F0T0096
182
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

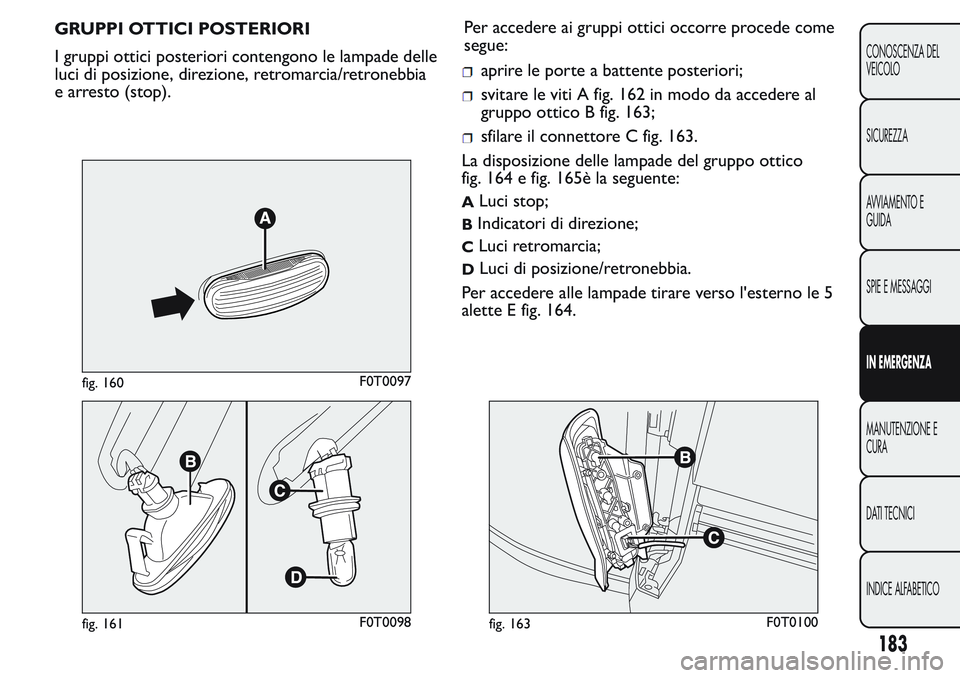

GRUPPI OTTICI POSTERIORI
I gruppi ottici posteriori contengono le lampade delle
luci di posizione, direzione, retromarcia/retronebbia
e arresto (stop).Per accedere ai gruppi ottici occorre procede come
segue:
aprire le porte a battente posteriori;
svitare le viti A fig. 162 in modo da accedere al
gruppo ottico B fig. 163;
sfilare il connettore C fig. 163.
La disposizione delle lampade del gruppo ottico
fig. 164 e fig. 165è la seguente:
ALuci stop;
BIndicatori di direzione;
CLuci retromarcia;
DLuci di posizione/retronebbia.
Per accedere alle lampade tirare verso l'esterno le 5
alette E fig. 164.
fig. 160F0T0097
fig. 161F0T0098fig. 163F0T0100
183
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

fig. 162F0T0099fig. 164F0T0101
184
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

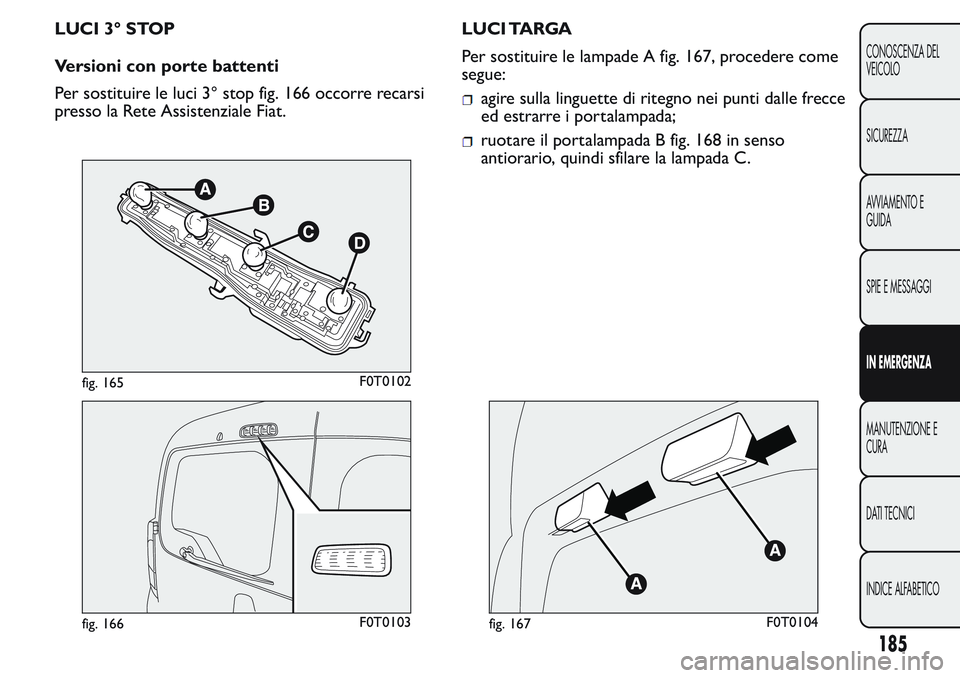

LUCI 3° STOP
Versioni con porte battenti
Per sostituire le luci 3° stop fig. 166 occorre recarsi
presso la Rete Assistenziale Fiat.LUCI TARGA
Per sostituire le lampade A fig. 167, procedere come
segue:
agire sulla linguette di ritegno nei punti dalle frecce
ed estrarre i portalampada;
ruotare il portalampada B fig. 168 in senso
antiorario, quindi sfilare la lampada C.
fig. 165F0T0102
fig. 166F0T0103fig. 167F0T0104
185
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

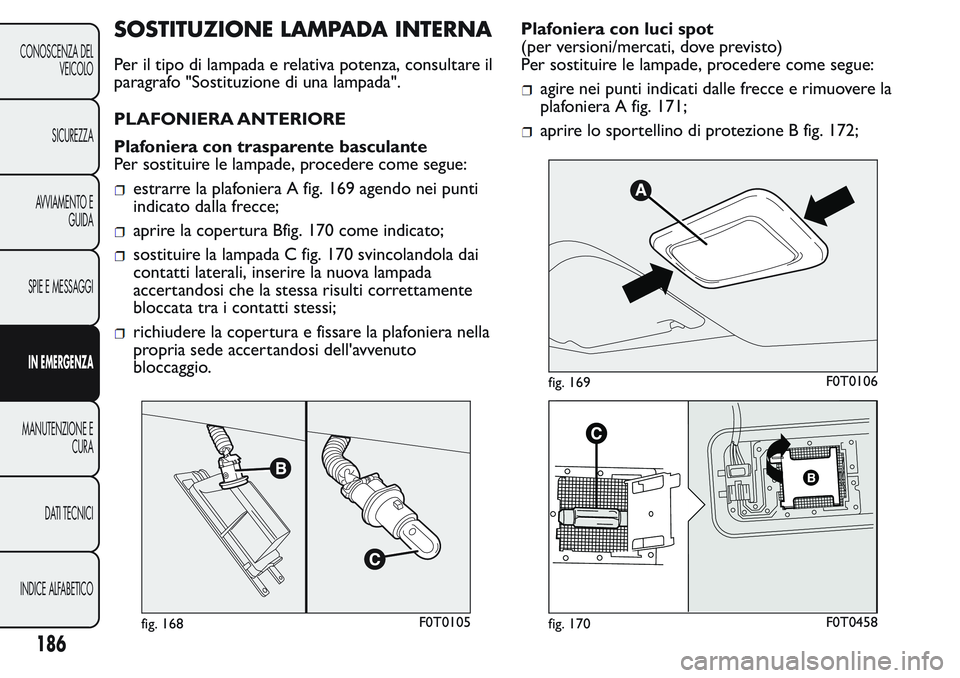

SOSTITUZIONE LAMPADA INTERNA
Per il tipo di lampada e relativa potenza, consultare il
paragrafo "Sostituzione di una lampada".
PLAFONIERA ANTERIORE
Plafoniera con trasparente basculante
Per sostituire le lampade, procedere come segue:
estrarre la plafoniera A fig. 169 agendo nei punti
indicato dalla frecce;
aprire la copertura Bfig. 170 come indicato;
sostituire la lampada C fig. 170 svincolandola dai
contatti laterali, inserire la nuova lampada
accertandosi che la stessa risulti correttamente
bloccata tra i contatti stessi;
richiudere la copertura e fissare la plafoniera nella
propria sede accertandosi dell'avvenuto
bloccaggio.Plafoniera con luci spot
(per versioni/mercati, dove previsto)
Per sostituire le lampade, procedere come segue:
agire nei punti indicati dalle frecce e rimuovere la
plafoniera A fig. 171;
aprire lo sportellino di protezione B fig. 172;
fig. 168F0T0105
fig. 169F0T0106
fig. 170F0T0458
186
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

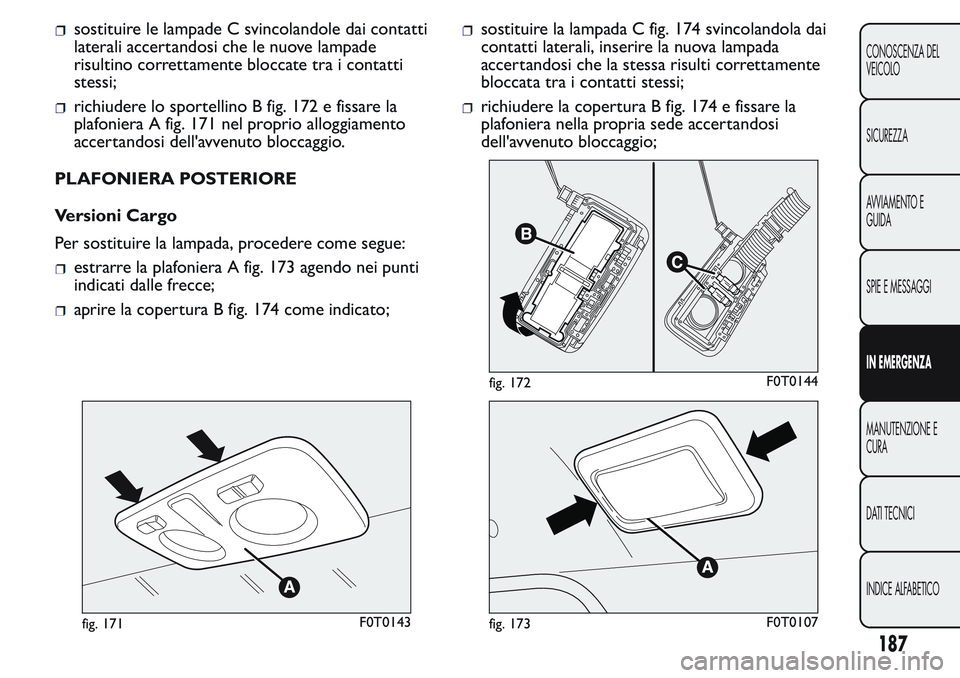

sostituire le lampade C svincolandole dai contatti
laterali accertandosi che le nuove lampade
risultino correttamente bloccate tra i contatti
stessi;
richiudere lo sportellino B fig. 172 e fissare la
plafoniera A fig. 171 nel proprio alloggiamento
accertandosi dell'avvenuto bloccaggio.
PLAFONIERA POSTERIORE
Versioni Cargo
Per sostituire la lampada, procedere come segue:
estrarre la plafoniera A fig. 173 agendo nei punti
indicati dalle frecce;
aprire la copertura B fig. 174 come indicato;
sostituire la lampada C fig. 174 svincolandola dai
contatti laterali, inserire la nuova lampada
accertandosi che la stessa risulti correttamente
bloccata tra i contatti stessi;
richiudere la copertura B fig. 174 e fissare la
plafoniera nella propria sede accertandosi
dell'avvenuto bloccaggio;
fig. 171F0T0143
fig. 172F0T0144
fig. 173F0T0107
187
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

richiudere la coperturaBefissare la plafoniera
nella propria sede accertandosi dell'avvenuto
bloccaggio.Versioni Combi
Per sostituire la lampada, procedere come segue:
premere il pulsante A fig. 175 ed estrarre la
plafoniera asportabile B;
estrarre la plafoniera agendo nei punti indicati
dalle frecce;
sostituire la lampada C fig. 176 svincolandola dai
contatti laterali accertandosi che la nuova
lampada risulti correttamente bloccata tra i
contatti stessi;
fig. 174F0T0458
A
U
T
O
fig. 175F0T0108
A
U
T
O
fig. 176F0T0109
