2017 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

Versioni con display digitale
Le spie
esono presenti solo sulle versioni Diesel.
A. Tachimetro (indicatore di velocità) B. Indicatore livello combustibile con spia riserva C. Indicatore temperatura liquido
raffreddamento motore con spia di massima temperatura D. Contagiri E. Display digitale
fig. 3F0T0800
5
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

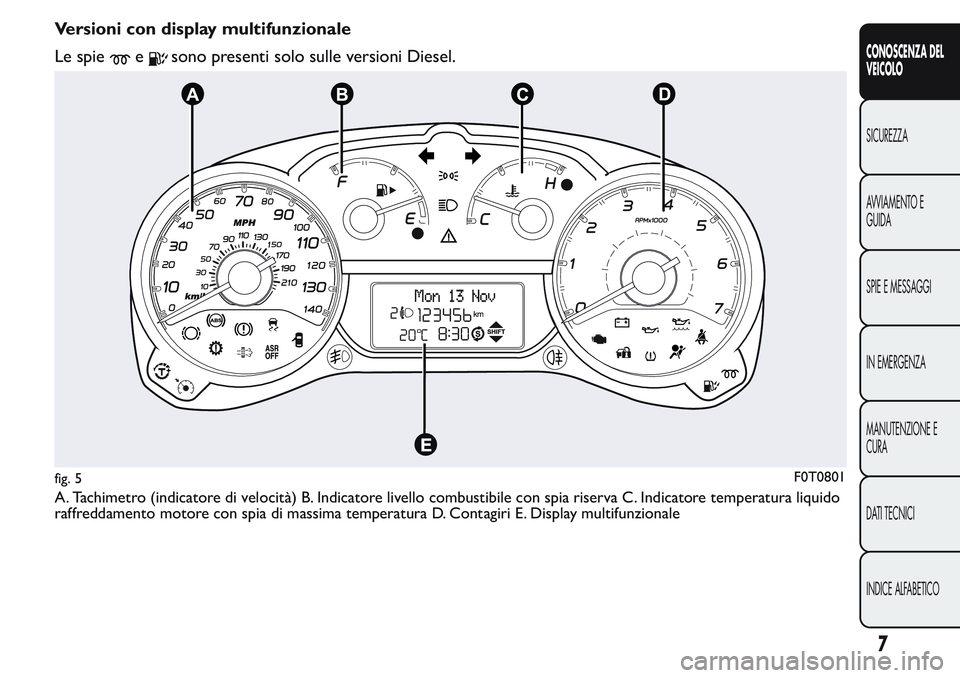

Versioni con display multifunzionale
Le spie
esono presenti solo sulle versioni Diesel.
A. Tachimetro (indicatore di velocità) B. Indicatore livello combustibile con spia riserva C. Indicatore temperatura liquido
raffreddamento motore con spia di massima temperatura D. Contagiri E. Display multifunzionale
fig. 4F0T0803
6
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Versioni con display multifunzionale
Le spie
esono presenti solo sulle versioni Diesel.
A. Tachimetro (indicatore di velocità) B. Indicatore livello combustibile con spia riserva C. Indicatore temperatura liquido
raffreddamento motore con spia di massima temperatura D. Contagiri E. Display multifunzionale
fig. 5F0T0801
7
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

SIMBOLOGIA
Su alcuni componenti del veicolo, od in prossimità
degli stessi, sono applicate specifiche targhette
colorate, la cui simbologia richiama l'attenzione ed
indica precauzioni importanti che l'utente deve
osservare nei confronti del componente in
questione.
Sul rivestimento interno del cofano motore è
presente una targhetta riepilogativa della simbologia.
IL SISTEMA FIAT CODE
È un sistema elettronico di blocco motore che
permette di aumentare la protezione contro tentativi
di furto del veicolo. Si attiva automaticamente
estraendo la chiave dal dispositivo di avviamento.
Ad ogni avviamento, ruotando la chiave in posizione
MAR, la centralina del sistema Fiat CODE invia
alla centralina controllo motore un codice di
riconoscimento per disattivarne il blocco delle
funzioni.
Se, durante l’avviamento, il codice non è stato
riconosciuto correttamente, sul quadro strumenti si
accende la spia
.
In tal caso ruotare la chiave in posizioneSTOPe
successivamente inMAR; se il blocco persiste
riprovare con le altre chiavi in dotazione. Se non si è
ancora riusciti ad avviare il motore recarsi presso
la Rete Assistenziale Fiat.
AVVERTENZA Ogni chiave possiede un proprio
codice che deve essere memorizzato dalla centralina
del sistema. Per la memorizzazione di nuove chiavi,
fino ad un massimo di 8, rivolgersi presso la Rete
Assistenziale Fiat.
Accensioni della spia
durante la marcia
Se la spia(o il simbolo sul display) si accende,
significa che il sistema sta effettuando
un'autodiagnosi (dovuto ad esempio ad un calo di
tensione). Alla prima sosta del veicolo ruotare
8
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

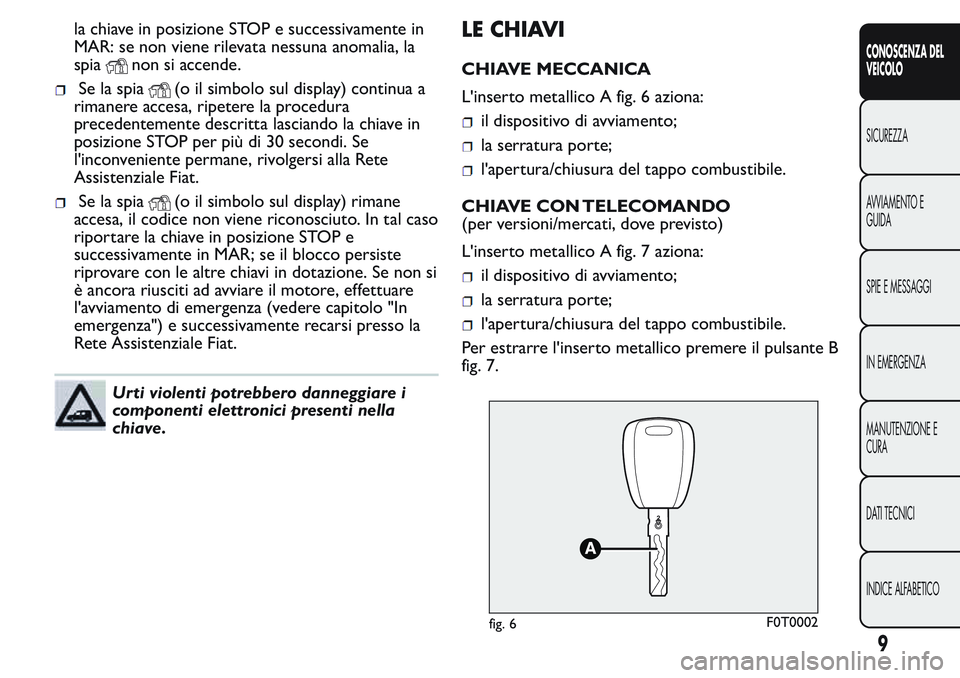

la chiave in posizione STOP e successivamente in
MAR: se non viene rilevata nessuna anomalia, la
spia
non si accende.
Se la spia(o il simbolo sul display) continua a
rimanere accesa, ripetere la procedura
precedentemente descritta lasciando la chiave in
posizione STOP per più di 30 secondi. Se
l'inconveniente permane, rivolgersi alla Rete
Assistenziale Fiat.
Se la spia(o il simbolo sul display) rimane
accesa, il codice non viene riconosciuto. In tal caso
riportare la chiave in posizione STOP e
successivamente in MAR; se il blocco persiste
riprovare con le altre chiavi in dotazione. Se non si
è ancora riusciti ad avviare il motore, effettuare
l'avviamento di emergenza (vedere capitolo "In
emergenza") e successivamente recarsi presso la
Rete Assistenziale Fiat.
Urti violenti potrebbero danneggiare i
componenti elettronici presenti nella
chiave.
LE CHIAVI
CHIAVE MECCANICA
L'inserto metallico A fig. 6 aziona:
il dispositivo di avviamento;
la serratura porte;
l'apertura/chiusura del tappo combustibile.
CHIAVE CON TELECOMANDO
(per versioni/mercati, dove previsto)
L'inserto metallico A fig. 7 aziona:
il dispositivo di avviamento;
la serratura porte;
l'apertura/chiusura del tappo combustibile.
Per estrarre l'inserto metallico premere il pulsante B
fig. 7.
fig. 6F0T0002
9
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Per reinserirlo nell'impugnatura procedere come
segue:
mantenere premuto il pulsanteBemovimentare
l'inserto metallico A;
rilasciare il pulsante B e ruotare l'inserto metallico
A fino ad avvertire lo scatto di bloccaggio che ne
garantisce la corretta chiusura.
ATTENZIONE
Premere il pulsante B solo quando la
chiave si trova lontano dal corpo, in
particolare dagli occhi e da oggetti deteriorabili
(ad esempio gli abiti). Non lasciare la chiave
incustodita per evitare che qualcuno,
specialmente i bambini, possa maneggiarla e
premere inavvertitamente il pulsante.Versioni Combi
Il pulsante
aziona lo sblocco di tutte le porte
(comprese porte battenti posteriori).
Il pulsante
aziona il blocco di tutte le porte.
Il pulsante
aziona lo sblocco delle porte a
battente posteriori.
Versioni Cargo
Il pulsante
aziona lo sblocco delle porte anteriori;
Il pulsante
aziona il blocco di tutte le porte;
Il pulsante
aziona lo sblocco delle porte a
battente posteriori e di quelle laterali scorrevoli (per
versioni/mercati, dove previsto).
Effettuando lo sblocco delle porte, si accendono, per
un tempo prestabilito, le luci della plafoniera interna.
Apertura cristalli mediante telecomando
(per versioni/mercati, dove previsto)
Mantenendo premuto il pulsante (sulla chiave)
per
più di 3 secondi, si comanda la corsa di apertura dei
cristalli. Per ottenere l'apertura completa dei cristalli
è necessario continuare a mantenere premuto il
pulsante; interrompendo la pressione del pulsante, i
cristalli si arrestano immediatamente nella posizione
in cui si trovano. La stessa tipologia di apertura
può essere anche eseguita agendo sul nottolino delle
maniglie porte anteriori.
fig. 7F0T0241
10
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Chiusura cristalli mediante telecomando
(per versioni/mercati, dove previsto)
Mantenendo premuto il pulsante (sulla chiave)
per
più di 3 secondi, si comanda la corsa di chiusura
dei cristalli. Per ottenere la chiusura completa dei
cristalli è necessario continuare a mantenere
premuto il pulsante; interrompendo la pressione del
pulsante, i cristalli si arrestano immediatamente
nella posizione in cui si trovano. La stessa tipologia di
chiusura può essere anche eseguita agendo sul
nottolino delle maniglie porte anteriori.
AVVERTENZA Durante tale funzionamento il
sistema antischiacciamento dei cristalli risulta inibito.
Sblocco/blocco vano di carico da interno
veicolo (versione Cargo)
Premendo il pulsante fig. 8 (versione Cargo), si
effettua lo sblocco del vano di carico (porte a
battente posteriori e porte laterali scorrevoli)
dall'interno vettura. Premendo nuovamente si blocca
tutta la vettura.
Sostituzione pila chiave con telecomando
Per sostituire la pila procedere come segue fig. 9:
premere il pulsante A e portare l'inserto metallico
B in posizione di apertura;
ruotare la vite C suutilizzando un cacciavite a
punta fine;
estrarre il cassetto portabatteria D e sostituire la
pila E rispettando le polarità;
reinserire il cassetto portabatteria D all'interno
della chiave e bloccarlo ruotando la vite C su
.
fig. 8F0T0322
fig. 9F0T0300
11
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

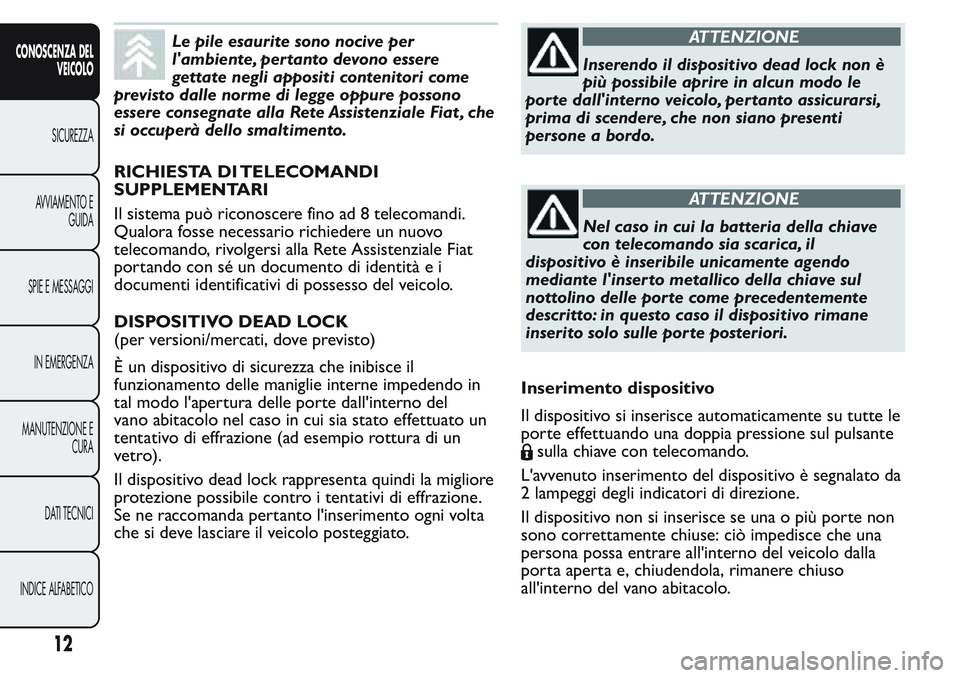

Le pile esaurite sono nocive per
l'ambiente, per tanto devono essere
gettate negli appositi contenitori come
previsto dalle norme di legge oppure possono
essere consegnate alla Rete Assistenziale Fiat , che
si occuperà dello smaltimento.
RICHIESTA DI TELECOMANDI
SUPPLEMENTARI
Il sistema può riconoscere fino ad 8 telecomandi.
Qualora fosse necessario richiedere un nuovo
telecomando, rivolgersi alla Rete Assistenziale Fiat
portando con sé un documento di identità e i
documenti identificativi di possesso del veicolo.
DISPOSITIVO DEAD LOCK
(per versioni/mercati, dove previsto)
È un dispositivo di sicurezza che inibisce il
funzionamento delle maniglie interne impedendo in
tal modo l'apertura delle porte dall'interno del
vano abitacolo nel caso in cui sia stato effettuato un
tentativo di effrazione (ad esempio rottura di un
vetro).
Il dispositivo dead lock rappresenta quindi la migliore
protezione possibile contro i tentativi di effrazione.
Se ne raccomanda pertanto l'inserimento ogni volta
che si deve lasciare il veicolo posteggiato.ATTENZIONE
Inserendo il dispositivo dead lock non è
più possibile aprire in alcun modo le
por te dall'interno veicolo, per tanto assicurarsi,
prima di scendere, che non siano presenti
persone a bordo.
ATTENZIONE
Nel caso in cui la batteria della chiave
con telecomando sia scarica, il
dispositivo è inseribile unicamente agendo
mediante l'inser to metallico della chiave sul
nottolino delle porte come precedentemente
descritto: in questo caso il dispositivo rimane
inserito solo sulle porte posteriori.
Inserimento dispositivo
Il dispositivo si inserisce automaticamente su tutte le
porte effettuando una doppia pressione sul pulsante
sulla chiave con telecomando.
L'avvenuto inserimento del dispositivo è segnalato da
2 lampeggi degli indicatori di direzione.
Il dispositivo non si inserisce se una o più porte non
sono correttamente chiuse: ciò impedisce che una
persona possa entrare all'interno del veicolo dalla
porta aperta e, chiudendola, rimanere chiuso
all'interno del vano abitacolo.
12
