2017 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

TERGILUNOTTO/LAVALUNOTTO
(per versioni/mercati, dove previsto)
Il funzionamento avviene solo con chiave di
avviamento in posizione MAR.
Attivazione
Ruotando la ghiera in posizione
si aziona il
tergilunotto secondo quanto segue:
in modalità intermittente quando il tergicristallo
non è in funzione;
in modalità sincrona (con la metà della frequenza
del tergicristallo) quando il tergicristallo è in
funzione;
in modalità continua con retromarcia inserita e
comando attivo.
Con tergicristallo in funzione e retromarcia inserita
si ottiene l'attivazione del tergilunotto in modalità
continua.
Spingendo la leva verso la plancia (posizione instabile)
si aziona il getto del lavalunotto. Mantenendo la leva
spinta per più di mezzo secondo si attiva anche il
tergilunotto. Al rilascio della leva si attiva il lavaggio
intelligente, come per il tergicristallo.
Disattivazione
La funzione termina al rilascio della leva.
Non utilizzare il tergilunotto per liberare
il lunotto da strati accumulati di neve o
ghiaccio. In tali condizioni, se il
tergicristallo è sottoposto a sforzo eccessivo,
interviene il salvamotore, che inibisce il
funzionamento anche per alcuni secondi. Se
successivamente la funzionalità non viene
ripristinata, rivolgersi alla Rete Assistenziale Fiat .
61
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

CRUISE CONTROL (regolatore di
velocità costante)
(per versioni/mercati, dove previsto)
È un dispositivo di assistenza alla guida, a controllo
elettronico, che permette di guidare il veicolo ad una
velocità superiore a 30 km/h su lunghi tratti stradali
diritti ed asciutti, con poche variazioni di marcia
(es. percorsi autostradali), ad una velocità desiderata,
senza dover premere il pedale dell'acceleratore.
L'impiego del dispositivo non risulta pertanto
vantaggioso su strade extraurbane trafficate. Non
utilizzare il dispositivo in città.
Inserimento dispositivo
L'inserimento è evidenziato dall'accensione della spia
e dal relativo messaggio sul quadro strumenti
(per versioni/mercati, dove previsto).
La funzione di regolazione velocità non può essere
attivata in 1a marcia o in retromarcia; è consigliabile
attivare la funzione con marce uguali o superiori
alla 4a.
Affrontando le discese con il dispositivo attivato è
possibile che la velocità del veicolo aumenti
leggermente rispetto a quella memorizzata.
Memorizzazione velocità veicolo
Procedere come segue:
ruotare la ghiera A fig. 53 su ON e premendo il
pedale dell'acceleratore portare il veicolo alla
velocità desiderata;
portare la leva verso l'alto (+) per almeno 1
secondo, quindi rilasciarla: la velocità del veicolo
viene memorizzata ed è quindi possibile rilasciare
il pedale dell'acceleratore.
In caso di necessità (ad esempio in caso di sorpasso)
è possibile accelerare premendo il pedale
dell'acceleratore: rilasciando il pedale, il veicolo si
riporterà alla velocità precedentemente
memorizzata.
Ripristino velocità memorizzata
Se il dispositivo è stato disattivato ad esempio
premendo il pedale del freno o della frizione, per
ripristinare la velocità memorizzata procedere come
segue:
accelerare progressivamente fino a portarsi ad una
velocità vicina a quella memorizzata;
inserire la marcia selezionata al momento della
memorizzazione della velocità;
fig. 53F0T0405
62
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

premere il pulsante B fig. 53.
Aumento velocità memorizzata
Può avvenire in due modi:
premendo l'acceleratore e memorizzando
successivamente la nuova velocità raggiunta;
oppure
spostando la leva verso l'alto (+).
Ad ogni azionamento della leva corrisponde un
aumento della velocità di circa 1 km/h, mentre,
mantenendo la leva verso l'alto la velocità varia in
modo continuo.
Riduzione velocità memorizzata
Può avvenire in due modi:
disattivando il dispositivo e memorizzando
successivamente la nuova velocità;
oppure
spostando la leva verso il basso (-) fino al
raggiungimento della nuova velocità che resterà
automaticamente memorizzata.
Ad ogni azionamento della leva corrisponde una
diminuzione della velocità di circa 1 km/h, mentre,
mantenendo la leva verso il basso, la velocità varia in
modo continuo.
Disinserimento dispositivo
Il dispositivo può essere disinserito dal conducente
nei seguenti modi:
ruotando la ghiera A in posizione OFF;
spegnendo il motore;
Disattivazione della funzione
Il dispositivo può essere disattivato dal conducente
nei seguenti modi:
premendo il pedale del freno quando il dispositivo
sta regolando la velocità;
premendo il pedale della frizione quando il
dispositivo sta regolando la velocità;
premendo il pulsante B fig. 53 quando il dispositivo
sta regolando la velocità (per versioni/mercati,
dove previsto);
premendo il pedale dell'acceleratore; in questo
caso il sistema non viene disattivato effettivamente
ma la richiesta di accelerazione ha precedenza sul
sistema; il cruise control rimane comunque attivo,
senza necessità di premere il pulsante B fig. 53
per ritornare alle condizioni precedenti una volta
conclusa l'accelerazione.
Il dispositivo si disattiva automaticamente nei
seguenti casi:
in caso di intervento dei sistemi ABS o ESC;
con velocità veicolo al di sotto del limite stabilito;
in caso di guasto al sistema.
63
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

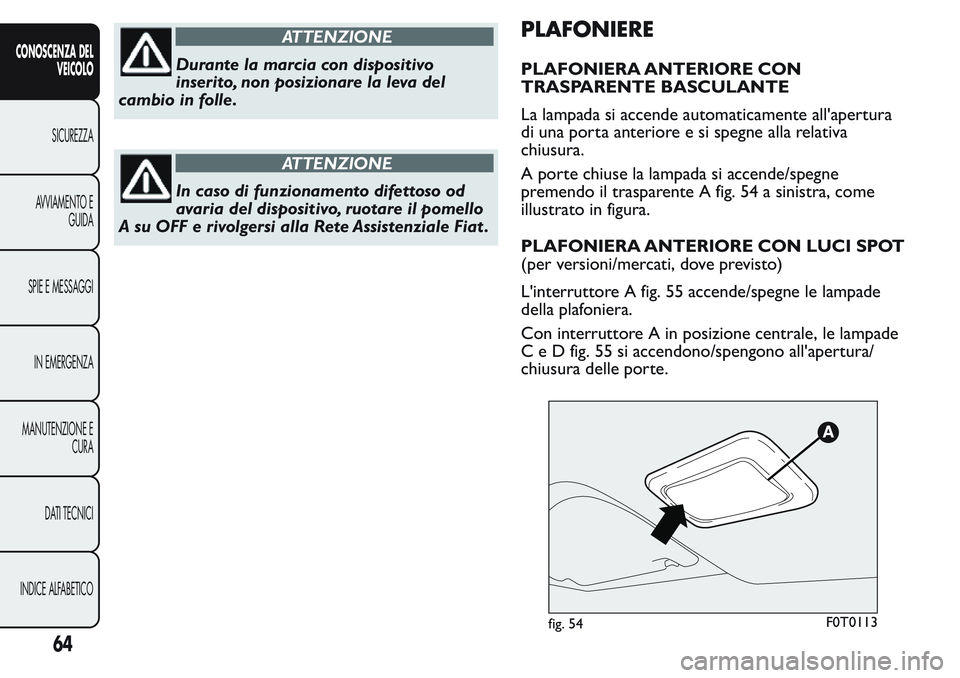

ATTENZIONE
Durante la marcia con dispositivo
inserito, non posizionare la leva del
cambio in folle.
ATTENZIONE
In caso di funzionamento difettoso od
avaria del dispositivo, ruotare il pomello
A su OFF e rivolgersi alla Rete Assistenziale Fiat .
PLAFONIERE
PLAFONIERA ANTERIORE CON
TRASPARENTE BASCULANTE
La lampada si accende automaticamente all'apertura
di una porta anteriore e si spegne alla relativa
chiusura.
A porte chiuse la lampada si accende/spegne
premendo il trasparente A fig. 54 a sinistra, come
illustrato in figura.
PLAFONIERA ANTERIORE CON LUCI SPOT
(per versioni/mercati, dove previsto)
L'interruttore A fig. 55 accende/spegne le lampade
della plafoniera.
Con interruttore A in posizione centrale, le lampade
CeDfig.55siaccendono/spengono all'apertura/
chiusura delle porte.
fig. 54F0T0113
64
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Con interruttore A premuto a sinistra, le lampade C
e D rimangono sempre spente.
Con interruttore A premuto a destra, le lampade C e
D rimangono sempre accese.
L'accensione/spegnimento delle luci è progressivo.
L'interruttore B fig. 55 svolge la funzione spot; a
plafoniera spenta, accende singolarmente:
la lampada C se premuto a sinistra;
la lampada D se premuto a destra.
AVVERTENZA Prima di scendere dal veicolo
assicurarsi che entrambi gli interruttori siano in
posizione centrale; chiudendo le porte le luci
si spegneranno evitando in tal modo di scaricare la
batteria. In ogni caso, se l'interruttore viene
dimenticato in posizione sempre accesa, la plafoniera
si spegne automaticamente dopo 15 minuti dallo
spegnimento del motore.PLAFONIERA POSTERIORE CON
TRASPARENTE BASCULANTE
(per versioni/mercati, dove previsto)
La lampada si accende automaticamente all'apertura
di una porta anteriore e si spegne alla relativa
chiusura.
A porte chiuse la lampada si accende/spegne
premendo il trasparente A fig. 56 a sinistra, come
illustrato in figura.
PLAFONIERA POSTERIORE CON TORCIA
ASPORTABILE
(per versioni/mercati, dove previsto)
La lampada si accende automaticamente aprendo le
porte laterali scorrevoli (per versioni/mercati, dove
previsto) e quelle a battente posteriori e si spegne
alla relativa chiusura.
A porte chiuse la lampada si accende/spegne
premendo l'interruttore A fig. 57.
fig. 55F0T0121fig. 56F0T0114
65
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

L'interruttore A può assumere 3 diverse posizioni:
con interruttore in posizione centrale (posizione
0) la luce si accende all'apertura di una porta;
con interruttore premuto verso l'alto (posizione
1) la luce rimane sempre accesa;
con interruttore premuto verso il basso (posizione
2 - AUTO OFF) la luce rimane sempre spenta.
FUNZIONE TORCIA
(per versioni/mercati, dove previsto)
È ubicata sul lato destro del vano di carico. Funziona
sia come luce fissa che come torcia elettrica
asportabile.
Per utilizzare la torcia asportabile A fig. 58 occorre
premere il pulsante B ed estrarla agendo nel senso
indicato dalla freccia. Successivamente agire
sull'interruttore C per accendere/spegnere la luce.Quando la plafoniera asportabile è collegata al
supporto fisso, la batteria per la torcia elettrica viene
ricaricata automaticamente.
La ricarica della plafoniera a veicolo fermo e con
chiave di avviamento in posizione STOP o estratta è
limitata a 15 minuti.
ACCENSIONE/SPEGNIMENTO LUCI
PLAFONIERE
Versioni Cargo
Le luci plafoniera si accendono/spengono rispettando
le seguenti modalità:
Accensione plafoniere senza bloccaporte
Plafoniera anteriore: si accende all'apertura delle
porte anteriori.
Plafoniera posteriore: accensione manuale.
Plafoniera asportabile (in alternativa alla plafoniera
posteriore): accensione manuale parte fissa.
AUTO
AUTO
OFF
fig. 57F0T0116
A
UT
O
fig. 58F0T0115
66
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Spegnimento plafoniere con bloccaporte
Plafoniera anteriore e posteriori (anche con optional
plafoniera asportabile): si spengono (con
smorzamento) chiudendo le porte laterali scorrevoli,
le porte a battente posteriori o le porte anteriori.
Funzionalità con vano di carico indipendente
Plafoniera anteriore: si spegne (con smorzamento)
chiudendo le porte anteriori.
Plafoniera posteriore (anche con optional plafoniera
asportabile): si spegne (con smorzamento)
chiudendo le porte posteriori.
Versioni Combi
Le luci plafoniera si accendono/spengono rispettando
le seguenti modalità:
Accensione plafoniere senza bloccaporte
Plafoniera anteriore: si accende all'apertura delle
porte anteriori.
Plafoniera posteriore: accensione manuale.
Spegnimento plafoniere con bloccaporte
Plafoniera anteriore e posteriori (anche con optional
plafoniera asportabile): si spengono (con
smorzamento) chiudendo le porte laterali scorrevoli,
le porte a battente posteriori o le porte anteriori.COMANDI
LUCI DI EMERGENZA
Si accendono premendo l'interruttore A fig. 59,
qualunque sia la posizione della chiave di avviamento.
Con dispositivo inserito sul quadro si illuminano le
spie
e. Per spegnere, premere nuovamente
l'interruttore A.
AVVERTENZA L'uso delle luci di emergenza è
regolamentato dal codice stradale del paese in cui vi
trovate. Osservatene le prescrizioni.
Frenata di emergenza
(per versioni/mercati, dove previsto)
In caso di frenata di emergenza automaticamente si
accendono le luci di emergenza e
contemporaneamente sul quadro si illuminano le spie
e. La funzione si spegne automaticamente nel
momento in cui la frenata non ha più carattere di
fig. 59F0T0049
67
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

emergenza. Questa funzione assolve le prescrizioni
legislative in materia ad oggi in vigore.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Si accendono, con luci di posizione accese, premendo
il pulsante
fig. 60. Sul quadro si illumina la spia
.
Si spengono premendo nuovamente il pulsante.
LUCI RETRONEBBIA
Si accendono, con luci anabbaglianti o fendinebbia
accese, premendo il pulsante
fig. 60 . Sul quadro si
illumina la spia
.
Si spengono premendo nuovamente il pulsante
oppure spegnendo gli anabbaglianti e/o fendinebbia
(per versioni/mercati, dove previsto).
EQUIPAGGIAMENTI INTERNI
BRACCIOLO SEDILE LATO GUIDA
(per versioni/mercati, dove previsto)
Su alcune versioni il sedile anteriore lato guida è
dotato di un bracciolo.
È possibile sollevare/abbassare il bracciolo agendo nel
senso indicato dalle frecce fig. 61.
VANO PORTAOGGETTI
È ubicato davanti al sedile anteriore lato passeggero
fig. 62.
CASSETTO PORTAOGGETTI
(per versioni/mercati, dove previsto)
Per aprirlo occorre agire sulla maniglia A fig. 63
fig. 60F0T0501fig. 61F0T0056
68
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
