2017 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi
per la trasmissione
del motoLubrificante sintetico
di gradazione SAE
75W- 85.9.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference N°
F010.B05Cambi e differenziali
meccanici (versioni
Diesel e 1.4 Euro 6)
Lubrificante sintetico
di gradazione SAE
75W. Supera le
specifiche API GL 4.9.55550-MZ2.TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference N°
F002.F13Cambi e differenziali
meccanici (versioni
benzina)
Grasso al bisolfuro di
molibdeno per elevate
temperature di
utilizzo. Consistenza
NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°
F702.G07Giunti omocinetici
lato ruota
Grasso specifico per
giunti omocinetici a
basso coefficiente di
attrito. Consistenza
NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N°
F701.C07Giunti omocinetici
lato differenziale
Lubrificante per
trasmissioni
automatiche. Supera
la specifica "ATF
DEXRON III".FIAT 9.55550- AG2TUTELA
TRANSMISSION
GI/E
Contractual Technical
Reference N°
F001.C94Servosterzo idraulico
253
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Liquido per freniFluido sintetico,
NHTSA N° 116 DOT
4, ISO 4925, SAE
J-1704, CUNA NC
956-01.9.55597 oppure
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N°
F001.A93Freni idraulici e
comandi idraulici
frizione
Protettivo per
radiatoriProtettivo con azione
anticongelante di
colore rosso a base di
glicole monoetilenico
inibito con
formulazione organica.
Supera le specifiche
CUNA NC 956-16,
ASTM D 3306.9.55523 oppure
MS.90032PARAFLU
(*)
Contractual Technical
Reference N°
F101.M01Percentuale di
impiego: 50% acqua
demineralizzata 50%
PARAFLU(**)
Additivo
combustibileAdditivo per gasolio
anticongelante con
azione protettiva per
motori Diesel.TUTELA DIESEL
ART
Contractual Technical
Reference N°
F601.L06Da miscelare al
gasolio 25 cc per 10
litri
Liquido per
lavacristallo/
lavalunottoMiscela di alcoli, acqua
e tensioattivi CUNA
NC 956-II.9.55522 oppure
MS.90043TUTELA
PROFESSIONAL
SC 35
Contractual Technical
Reference N°
F201.D02Da impiegarsi puro o
diluito negli impianti
tergilavacristalli
(*)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% diPARAFLUe del 40% di acqua
demineralizzata.
254
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

CONSUMO DI COMBUSTIBILE
I valori di consumo combustibile riportati nella seguente tabella, sono determinati sulla base di prove
omologative prescritte da specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di
circolazione urbana della vettura;
ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura
con frequenti accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;
consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il
63% del ciclo extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato
generale della vettura, livello di allestimento/dotazioni/ accessori, utilizzo del climatizzatore, carico della
vettura, presenza di portapacchi sul tetto, altre situazioni che penalizzano la penetrazione aerodinamica o la
resistenza all'avanzamento portano a valori di consumo diversi da quelli rilevati.
Consumi secondo la direttiva europea vigente (litri x 100 km)
Versioni Urbano Extraurbano Combinato
1.4 Euro 6 8,9 5,8 6,9
1.3 16V Multijet 80 CV / 95 CV
Euro 64,7
(*) / 4,8 (**)3,5(*) / 3,6(**)3,9(*) / 4,0 (**)
1.3 16V Multijet 80 CV / 95 CV
NO START & STOP Euro 65,6(*) / 5,7 (**)3,7(*) / 3,8 (**)4,4(*) / 4,5 (**)
(*)Versioni Cargo
(**)Versioni Combi
255
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

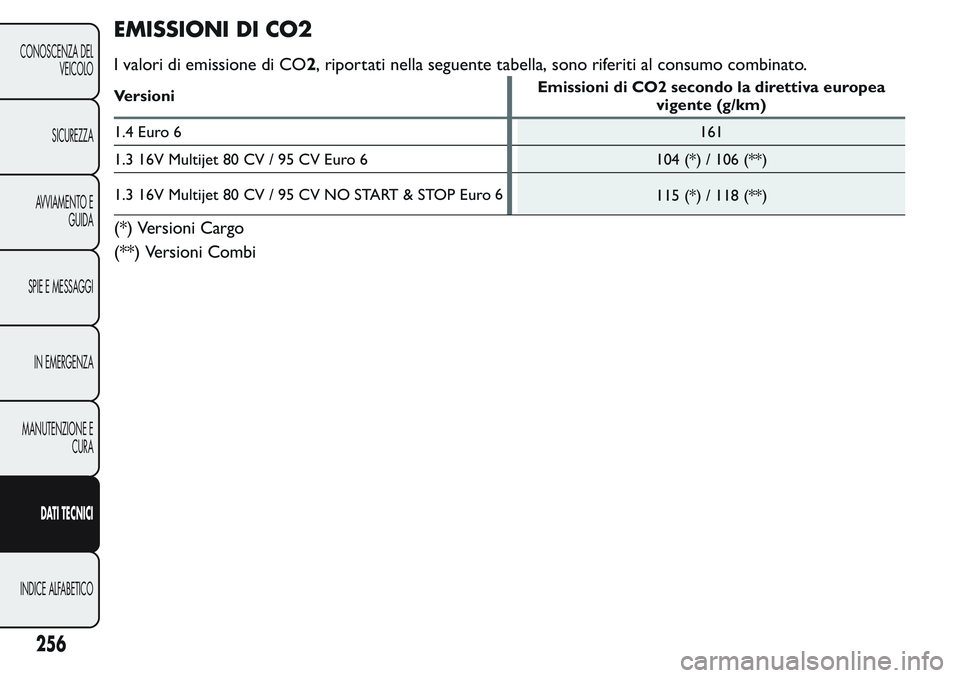

EMISSIONI DI CO2
I valori di emissione di CO2, riportati nella seguente tabella, sono riferiti al consumo combinato.
VersioniEmissioni di CO2 secondo la direttiva europea
vigente (g/km)
1.4 Euro 6161
1.3 16V Multijet 80 CV / 95 CV Euro 6 104 (*) / 106 (**)
1.3 16V Multijet 80 CV / 95 CV NO START & STOP Euro6
115 (*) / 118 (**)
(*) Versioni Cargo
(**) Versioni Combi
256
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

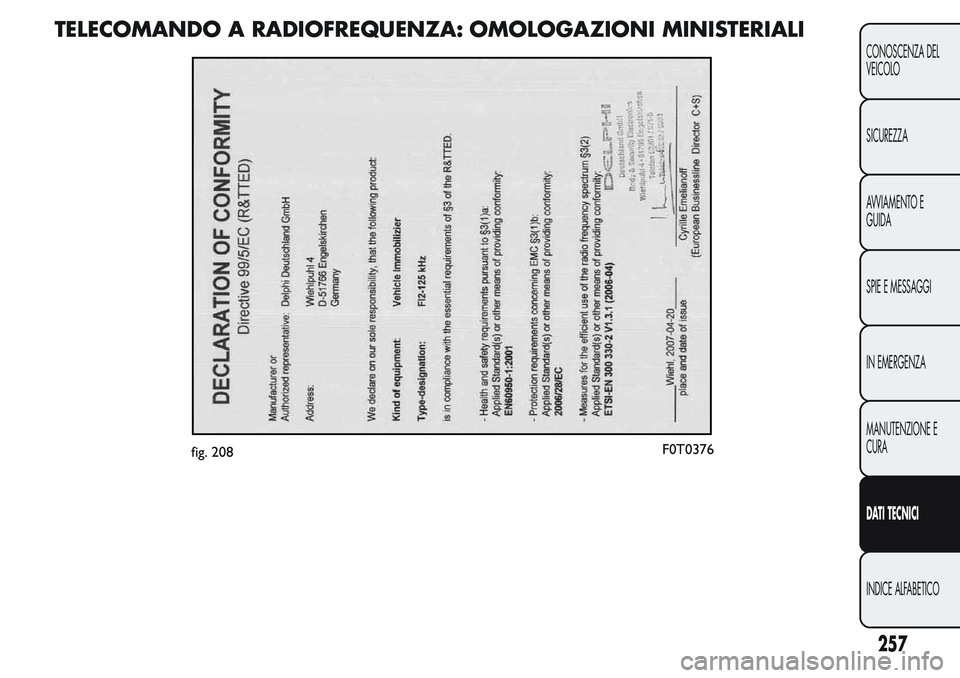

TELECOMANDO A RADIOFREQUENZA: OMOLOGAZIONI MINISTERIALI
fig. 208F0T0376
257
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

DISPOSIZIONI PER TRATTAMENTO VEICOLO A FINE CICLO VITA
Da anni Fiat sviluppa un impegno globale per la tutela e il rispetto dell'Ambiente attraverso il miglioramento
continuo dei processi produttivi e la realizzazione di prodotti sempre più "ecocompatibili". Per assicurare
ai clienti il miglior servizio possibile nel rispetto delle norme ambientali e in risposta agli obblighi derivanti
dalla Direttiva Europea 2000/53/EC sui veicoli a fine vita, Fiat offre la possibilità ai suoi clienti di consegnare il
proprio veicolo (*) a fine ciclo senza costi aggiuntivi.
La Direttiva Europea prevede infatti che la consegna del veicolo avvenga senza che l'ultimo detentore o
proprietario del veicolo stesso incorra in spese a causa del suo valore di mercato nullo o negativo. In
particolare, in quasi tutti i Paesi dell' Unione Europea, fino al 1 Gennaio 2007 il ritiro a costo zero avviene
solo per i veicoli immatricolati dal 1 Luglio 2002, mentre dal 2007 il ritiro avviene a costo zero
indipendentemente dall'anno di immatricolazione a condizione che il veicolo contenga i suoi componenti
essenziali (in particolare motore e carrozzeria) e sia libero da rifiuti aggiunti.
Per consegnare il suo veicolo a fine ciclo senza oneri aggiuntivi può rivolgerSi o presso i nostri concessionari o
ad uno dei centri di raccolta e demolizione autorizzati da Fiat. Tali centri sono stati accuratamente selezionati
al fine di garantire un servizio con adeguati standard qualitativi per la raccolta, il trattamento e il riciclaggio
dei veicoli dismessi nel rispetto dell'Ambiente.
Potrà trovare informazioni sui centri di demolizione e raccolta o presso la rete dei concessionari Fiat e Fiat
Veicoli Commerciali o chiamando il numero verde 00800 3428 0000 o altresì consultando il sito internet Fiat.
(*) Veicolo per il trasporto di passeggeri dotato al massimo di nove posti, per un peso totale ammesso di
3,5 t.
