2017 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

Disinserimento dispositivo
Il dispositivo si disinserisce automaticamente su tutte
la porte nei seguenti casi:
effettuando l'operazione di sblocco porte;
ruotando la chiave di avviamento in posizione
MAR.
ALLARME
(per versioni/mercati, dove previsto)
L'allarme, previsto in aggiunta a tutte le funzioni del
telecomando già precedentemente descritte è
comandato dal ricevitore ubicato sotto la plancia in
prossimità della centralina fusibili.
INTERVENTO DELL'ALLARME
L'allarme interviene nei seguenti casi:
apertura illecita di una porta, del cofano motore,
del portellone bagagliaio o, se presenti di una
delle porte laterali scorrevoli (protezione
perimetrale);
azionamento non autorizzato del dispositivo di
avviamento (rotazione chiave su MAR mediante
una chiave non abilitata);
taglio dei cavi della batteria;
presenza di corpi in movimento all'interno
dell'abitacolo (protezione volumetrica);
sollevamento/inclinazione anomalo del veicolo.
A seconda dei mercati, l'intervento dell'allarme
provoca l'azionamento della sirena e degli indicatori
di direzione (per circa 26 secondi). Le modalità di
intervento ed il numero dei cicli possono variare in
funzione dei mercati.
È comunque previsto un numero massimo di cicli
acustico/visivi, terminati i quali il sistema riprende la
sua normale funzione di controllo.
13
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

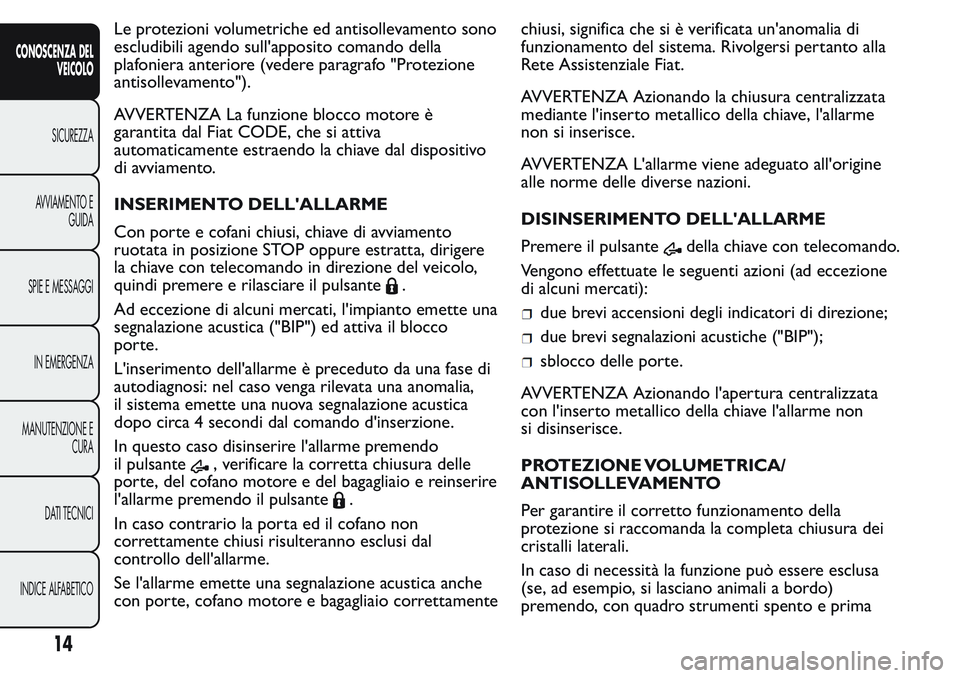

Le protezioni volumetriche ed antisollevamento sono
escludibili agendo sull'apposito comando della
plafoniera anteriore (vedere paragrafo "Protezione
antisollevamento").
AVVERTENZA La funzione blocco motore è
garantita dal Fiat CODE, che si attiva
automaticamente estraendo la chiave dal dispositivo
di avviamento.
INSERIMENTO DELL'ALLARME
Con porte e cofani chiusi, chiave di avviamento
ruotata in posizione STOP oppure estratta, dirigere
la chiave con telecomando in direzione del veicolo,
quindi premere e rilasciare il pulsante
.
Ad eccezione di alcuni mercati, l'impianto emette una
segnalazione acustica ("BIP") ed attiva il blocco
porte.
L'inserimento dell'allarme è preceduto da una fase di
autodiagnosi: nel caso venga rilevata una anomalia,
il sistema emette una nuova segnalazione acustica
dopo circa 4 secondi dal comando d'inserzione.
In questo caso disinserire l'allarme premendo
il pulsante
, verificare la corretta chiusura delle
porte, del cofano motore e del bagagliaio e reinserire
l'allarme premendo il pulsante
.
In caso contrario la porta ed il cofano non
correttamente chiusi risulteranno esclusi dal
controllo dell'allarme.
Se l'allarme emette una segnalazione acustica anche
con porte, cofano motore e bagagliaio correttamentechiusi, significa che si è verificata un'anomalia di
funzionamento del sistema. Rivolgersi pertanto alla
Rete Assistenziale Fiat.
AVVERTENZA Azionando la chiusura centralizzata
mediante l'inserto metallico della chiave, l'allarme
non si inserisce.
AVVERTENZA L'allarme viene adeguato all'origine
alle norme delle diverse nazioni.
DISINSERIMENTO DELL'ALLARME
Premere il pulsante
della chiave con telecomando.
Vengono effettuate le seguenti azioni (ad eccezione
di alcuni mercati):
due brevi accensioni degli indicatori di direzione;
due brevi segnalazioni acustiche ("BIP");
sblocco delle porte.
AVVERTENZA Azionando l'apertura centralizzata
con l'inserto metallico della chiave l'allarme non
si disinserisce.
PROTEZIONE VOLUMETRICA/
ANTISOLLEVAMENTO
Per garantire il corretto funzionamento della
protezione si raccomanda la completa chiusura dei
cristalli laterali.
In caso di necessità la funzione può essere esclusa
(se, ad esempio, si lasciano animali a bordo)
premendo, con quadro strumenti spento e prima
14
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

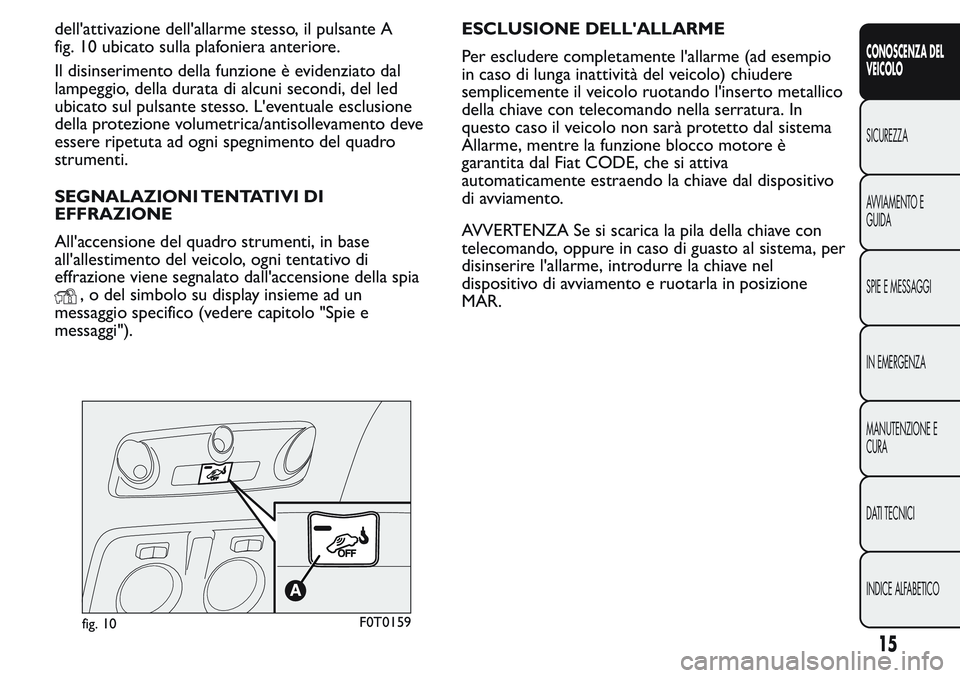

dell'attivazione dell'allarme stesso, il pulsante A
fig. 10 ubicato sulla plafoniera anteriore.
Il disinserimento della funzione è evidenziato dal
lampeggio, della durata di alcuni secondi, del led
ubicato sul pulsante stesso. L'eventuale esclusione
della protezione volumetrica/antisollevamento deve
essere ripetuta ad ogni spegnimento del quadro
strumenti.
SEGNALAZIONI TENTATIVI DI
EFFRAZIONE
All'accensione del quadro strumenti, in base
all'allestimento del veicolo, ogni tentativo di
effrazione viene segnalato dall'accensione della spia
, o del simbolo su display insieme ad un
messaggio specifico (vedere capitolo "Spie e
messaggi").ESCLUSIONE DELL'ALLARME
Per escludere completamente l'allarme (ad esempio
in caso di lunga inattività del veicolo) chiudere
semplicemente il veicolo ruotando l'inserto metallico
della chiave con telecomando nella serratura. In
questo caso il veicolo non sarà protetto dal sistema
Allarme, mentre la funzione blocco motore è
garantita dal Fiat CODE, che si attiva
automaticamente estraendo la chiave dal dispositivo
di avviamento.
AVVERTENZA Se si scarica la pila della chiave con
telecomando, oppure in caso di guasto al sistema, per
disinserire l'allarme, introdurre la chiave nel
dispositivo di avviamento e ruotarla in posizione
MAR.
fig. 10F0T0159
15
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

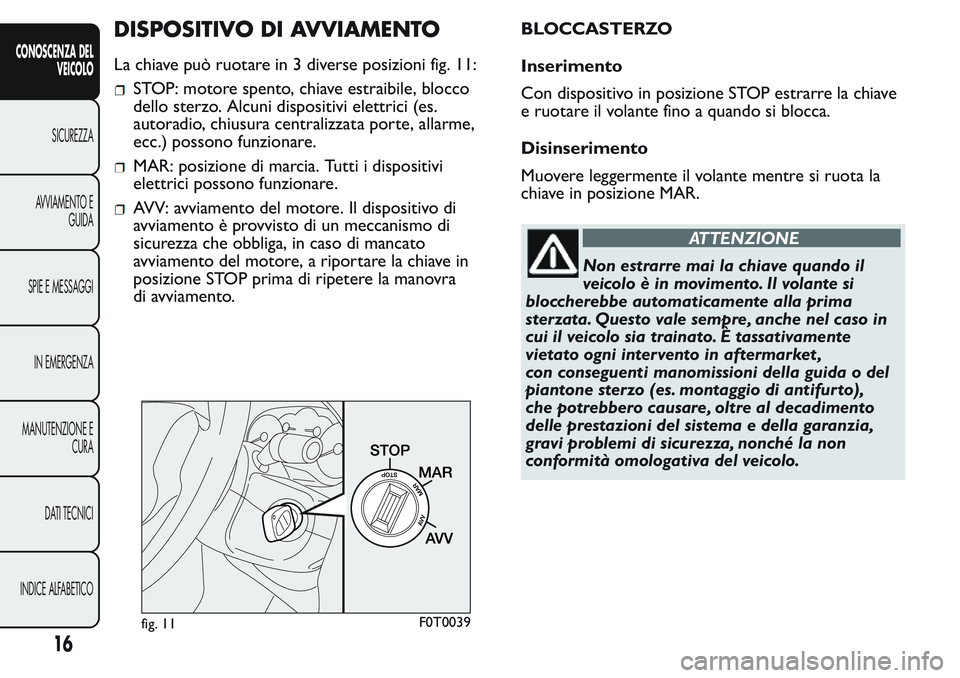

DISPOSITIVO DI AVVIAMENTO
La chiave può ruotare in 3 diverse posizioni fig. 11:
STOP: motore spento, chiave estraibile, blocco
dello sterzo. Alcuni dispositivi elettrici (es.
autoradio, chiusura centralizzata porte, allarme,
ecc.) possono funzionare.
MAR: posizione di marcia. Tutti i dispositivi
elettrici possono funzionare.
AVV: avviamento del motore. Il dispositivo di
avviamento è provvisto di un meccanismo di
sicurezza che obbliga, in caso di mancato
avviamento del motore, a riportare la chiave in
posizione STOP prima di ripetere la manovra
di avviamento.BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP estrarre la chiave
e ruotare il volante fino a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre si ruota la
chiave in posizione MAR.
ATTENZIONE
Non estrarre mai la chiave quando il
veicolo è in movimento. Il volante si
bloccherebbe automaticamente alla prima
sterzata. Questo vale sempre, anche nel caso in
cui il veicolo sia trainato. È tassativamente
vietato ogni intervento in aftermarket ,
con conseguenti manomissioni della guida o del
piantone sterzo (es. montaggio di antifur to),
che potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della garanzia,
gravi problemi di sicurezza, nonché la non
conformità omologativa del veicolo.
fig. 11F0T0039
16
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

STRUMENTI DI BORDO
Il colore di sfondo degli strumenti e la loro tipologia
può variare in funzione delle versioni.
TACHIMETRO (indicatore di velocità)
Indica la velocità del veicolo.
CONTAGIRI
Il contagiri fornisce indicazioni relative ai giri del
motore al minuto.
AVVERTENZA Il sistema di controllo dell'iniezione
elettronica blocca progressivamente l'afflusso di
combustibile quando il motore è in "fuori giri" con
conseguente progressiva perdita di potenza del
motore stesso.Il contagiri, con motore al minimo, può indicare un
innalzamento di regime graduale o repentino a
seconda dei casi.
Tale comportamento è regolare e non deve
preoccupare in quanto ciò può verificarsi ad esempio
all'inserimento del climatizzatore o
dell'elettroventilatore. In questi casi una variazione di
giri lenta serve a salvaguardare lo stato di carica
della batteria.
INDICATORE LIVELLO COMBUSTIBILE
La lancetta indica la quantità di combustibile presente
nel serbatoio.
L'accensione della spia A fig. 14 indica che nel
serbatoio sono rimasti dai 6 ai 7 litri di combustibile.
E - serbatoio vuoto.
fig. 12F0T0804fig. 13F0T0805
17
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

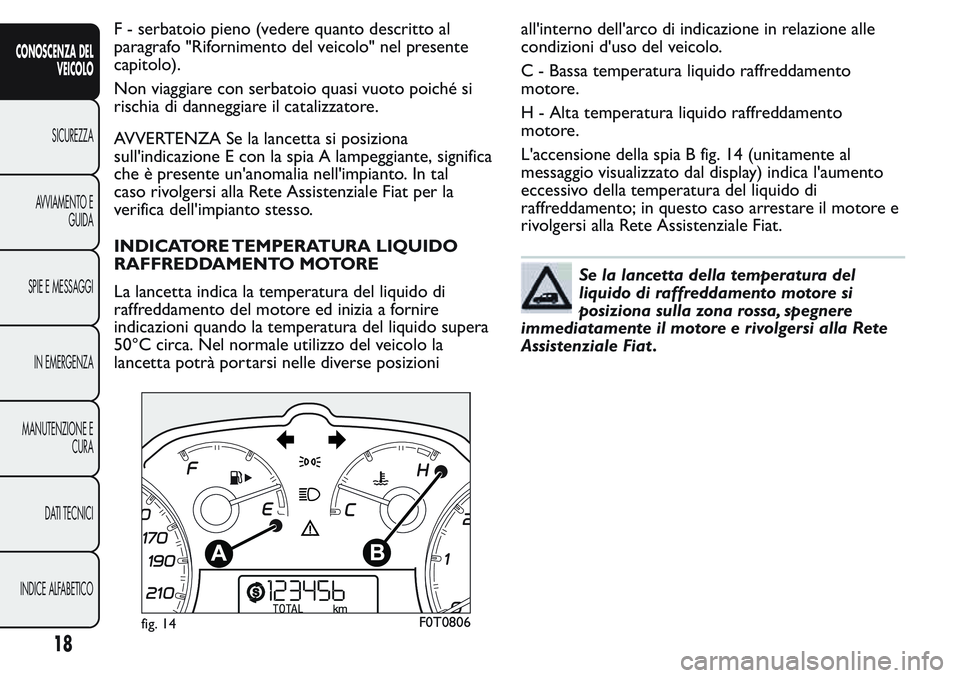

F - serbatoio pieno (vedere quanto descritto al
paragrafo "Rifornimento del veicolo" nel presente
capitolo).
Non viaggiare con serbatoio quasi vuoto poiché si
rischia di danneggiare il catalizzatore.
AVVERTENZA Se la lancetta si posiziona
sull'indicazione E con la spia A lampeggiante, significa
che è presente un'anomalia nell'impianto. In tal
caso rivolgersi alla Rete Assistenziale Fiat per la
verifica dell'impianto stesso.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di
raffreddamento del motore ed inizia a fornire
indicazioni quando la temperatura del liquido supera
50°C circa. Nel normale utilizzo del veicolo la
lancetta potrà portarsi nelle diverse posizioniall'interno dell'arco di indicazione in relazione alle
condizioni d'uso del veicolo.
C - Bassa temperatura liquido raffreddamento
motore.
H - Alta temperatura liquido raffreddamento
motore.
L'accensione della spia B fig. 14 (unitamente al
messaggio visualizzato dal display) indica l'aumento
eccessivo della temperatura del liquido di
raffreddamento; in questo caso arrestare il motore e
rivolgersi alla Rete Assistenziale Fiat.
Se la lancetta della temperatura del
liquido di raffreddamento motore si
posiziona sulla zona rossa, spegnere
immediatamente il motore e rivolgersi alla Rete
Assistenziale Fiat .
fig. 14F0T0806
18
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

DISPLAY DIGITALE
VIDEATA STANDARD
La videata standard fig. 15 è in grado di visualizzare le
seguenti indicazioni:
APosizione assetto fari (solo con luci anabbaglianti
inserite).
BOdometro (visualizzazione chilometri, oppure
miglia, percorsi).
COra.
DIndicazione funzione START&STOP (per
versioni/mercati, dove previsto).
EGear Shift Indication (indicazione cambio marcia)
(per versioni/mercati, dove previsto).
NotaCon chiave estratta (all'apertura di almeno una
delle porte anteriori) il display si illumina
visualizzando per alcuni secondi l'ora e l'indicazione
chilometri, oppure miglia, percorsi.PULSANTI DI COMANDO
Per scorrere sulla videata e sulle relative
opzioni, verso l'alto o per incrementare il
valore visualizzato.
SET
Pressione breve per accedere al menù e/o passare
alla videata successiva oppure confermare la scelta
desiderata. Pressione lunga per ritornare alla videata
standard.
Per scorrere sulla videata e sulle relative
opzioni, verso il basso o per decrementare il
valore visualizzato.
NOTA I pulsanti
eattivano funzioni diverse
a seconda delle seguenti situazioni:
Regolazione assetto fari
Con luci anabbglianti accese, premere i pulsanti
oppureper la regolazione assetto fari.
fig. 15F0T0459fig. 16F0T0500
19
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Menu di setup
- all'interno del menù permettono lo scorrimento
verso l'alto o verso il basso;- durante le operazioni di impostazione permettono
l'incremento o il decremento.
MENU DI SET UP
fig. 17F0T1031
20
CONOSCENZA DEL
VEICOLO
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
