2016 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

585
6-1. Tekniset tiedot
6
Tekniset tiedot
OM64590FI
Dieselmoottori
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Käytä moottori
käyttölämpöiseksi ja sammuta se, odota vähintään noin 5 minuuttia ja tar-
kasta moottoriöljyn taso mittatikulta.
Toyota suosittelee käytettäväksi 1WW-/2WW-moottoreille tarkoitettua
"Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines" -moottoriöljyä. Ota yh teyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai mu uhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon jonkin mu un hyväksytyn vastaavan laatui-
sen moottoriöljyn soveltuvuudesta.
Öljytilavuus
(Tyhjennys ja täyttö
- ohjeellinen
*)
Suodattimen kanssa 5,2 L
HUOMAA
n Estääksesi moottoriin kohdistuvat vahingot
l Muun kuin 1WW-/2WW-moottoreille tarkoitetun "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines" -moottoriöljyn tai
muun hyväksytyn moottoriöljyn käyttö saattaa vahingoittaa moottoria.
l Jos hyväksyttyjä öljyjä ei ole saatavilla enintään 1 litra seuraavia öljyjä voi-
daan käyttää: ACEA C3 -öljyt.
Varmistu, että viskositeettiarvo on SAE 0W-40, 0W-30, 5W-40 tai 5W-30.
Muut kuin nämä viskositeettiarvot voivat vahingoitaa moottoria.
OM64590FI.book Page 585 Thursday, August 4, 2016 1:04 PM

586
6-1. Tekniset tiedot
OM64590FI

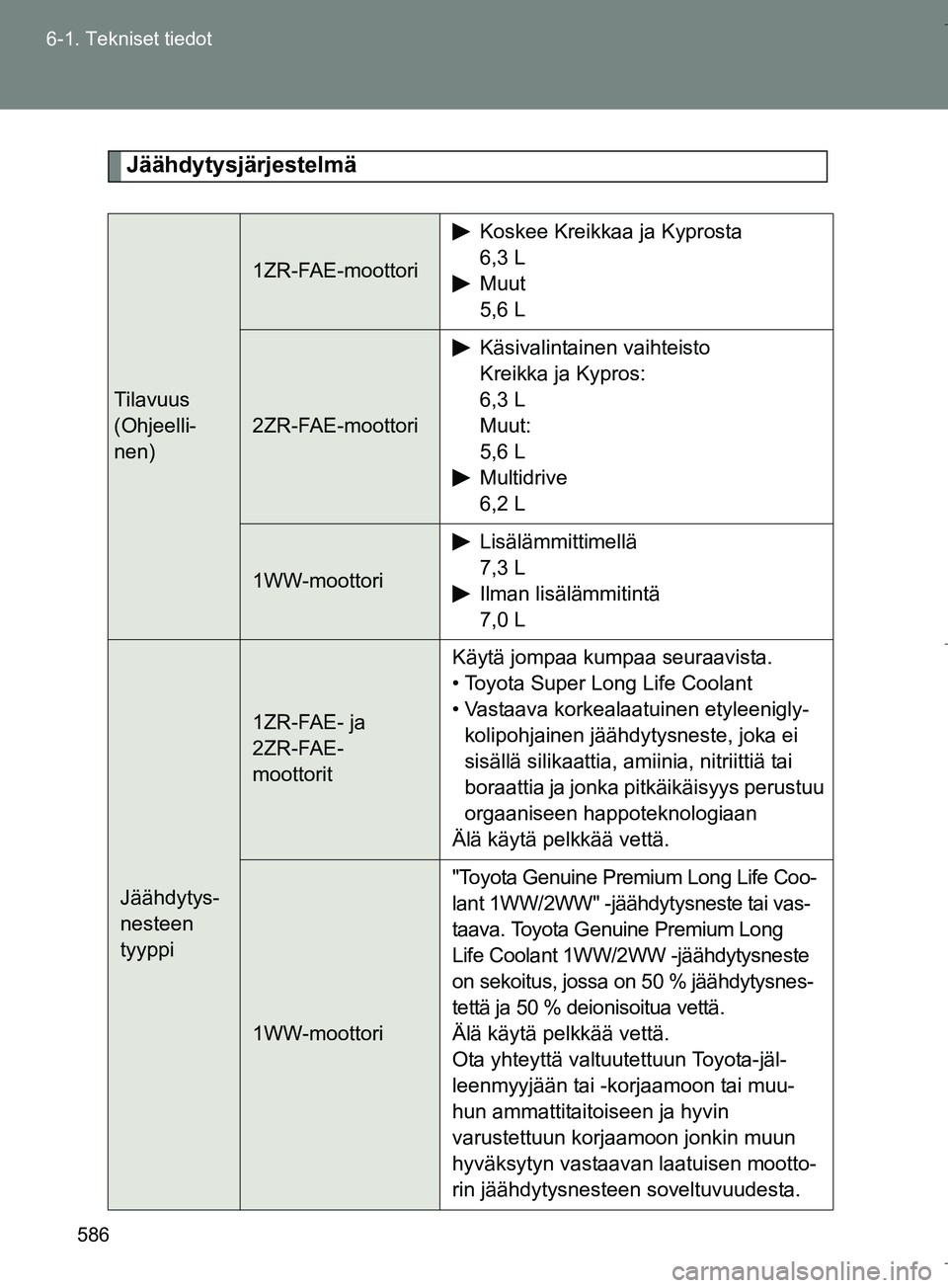

Jäähdytysjärjestelmä
Tilavuus
(Ohjeelli-
nen)
1ZR-FAE-moottori
Koskee Kreikkaa ja Kyprosta
6,3 L
Muut 5,6 L
2ZR-FAE-moottori
Käsivalintainen vaihteisto Kreikka ja Kypros:
6,3 L
Muut:
5,6 L
Multidrive 6,2 L
1WW-moottori
Lisälämmittimellä7,3 L
Ilman lisälämmitintä 7,0 L
Jäähdytys-
nesteen
tyyppi
1ZR-FAE- ja
2ZR-FAE-
moottorit Käytä jompaa kumpaa seuraavista.
• Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleenigly-
kolipohjainen jäähdytysneste, joka ei
sisällä silikaattia, amiinia, nitriittiä tai
boraattia ja jonka pitkäikäisyys perustuu
orgaaniseen happoteknologiaan
Älä käytä pelkkää vettä.
1WW-moottori "Toyota Genuine Premium Long Life Coo-
lant 1WW/2WW" -jäähdytysneste tai vas-
taava. Toyota Genuine Premium Long
Life Coolant 1WW/2WW -jäähdytysneste
on sekoitus, jossa on 50 % jäähdytysnes-
tettä ja 50 % deionisoitua vettä.
Älä käytä pelkkää vettä.
Ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin
varustettuun korjaamoon jonkin muun
hyväksytyn vastaavan laatuisen mootto-
rin jäähdytysnesteen soveltuvuudesta.
OM64590FI.book Page 586 Thursday, August 4, 2016 1:04 PM

587
6-1. Tekniset tiedot
6
Tekniset tiedot
OM64590FI

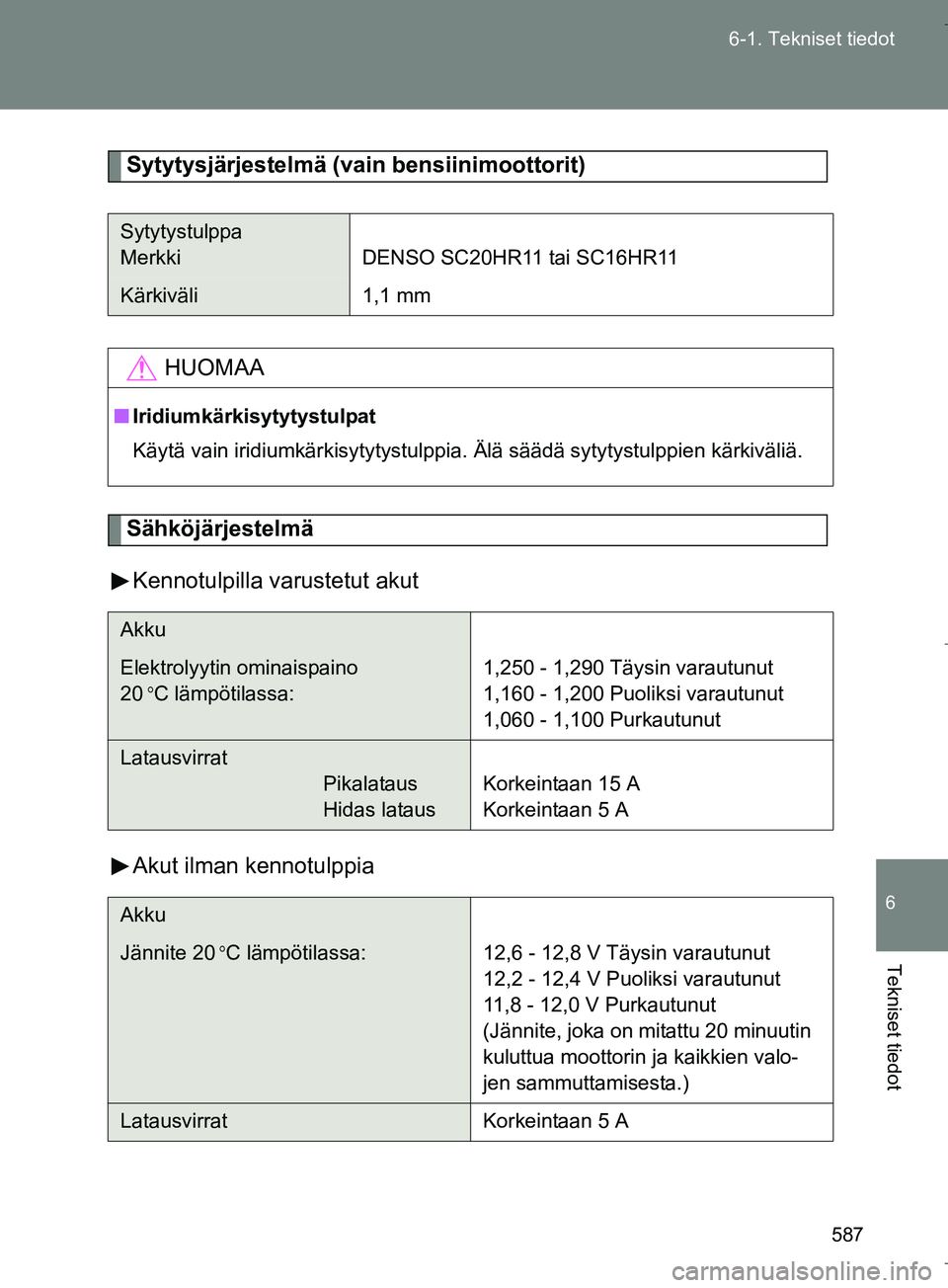

Sytytysjärjestelmä (
vain bensiinimoottorit)
Sähköjärjestelmä
Kennotulpilla varustetut akut
Akut ilman kennotulppia
Sytytystulppa
Merkki DENSO SC20HR11 tai SC16HR11
Kärkiväli 1,1 mm
HUOMAA
nIridiumkärkisytytystulpat
Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.
Akku
Elektrolyytin ominaispaino
20
C lämpötilassa: 1,250 - 1,290 Täysin varautunut
1,160 - 1,200 Puoliksi varautunut
1,060 - 1,100 Purkautunut
Latausvirrat
Pikalataus
Hidas latausKorkeintaan 15 A
Korkeintaan 5 A
Akku
Jännite 20C lämpötilassa:
12,6 - 12,8 V Täysin varautunut
12,2 - 12,4 V Puoliksi varautunut
11,8 - 12,0 V Purkautunut
(Jännite, joka on mitattu 20 minuutin
kuluttua moottorin ja kaikkien valo-
jen sammuttamisesta.)
Latausvirrat Korkeintaan 5 A
OM64590FI.book Page 587 Thursday, August 4, 2016 1:04 PM

588
6-1. Tekniset tiedot
OM64590FI

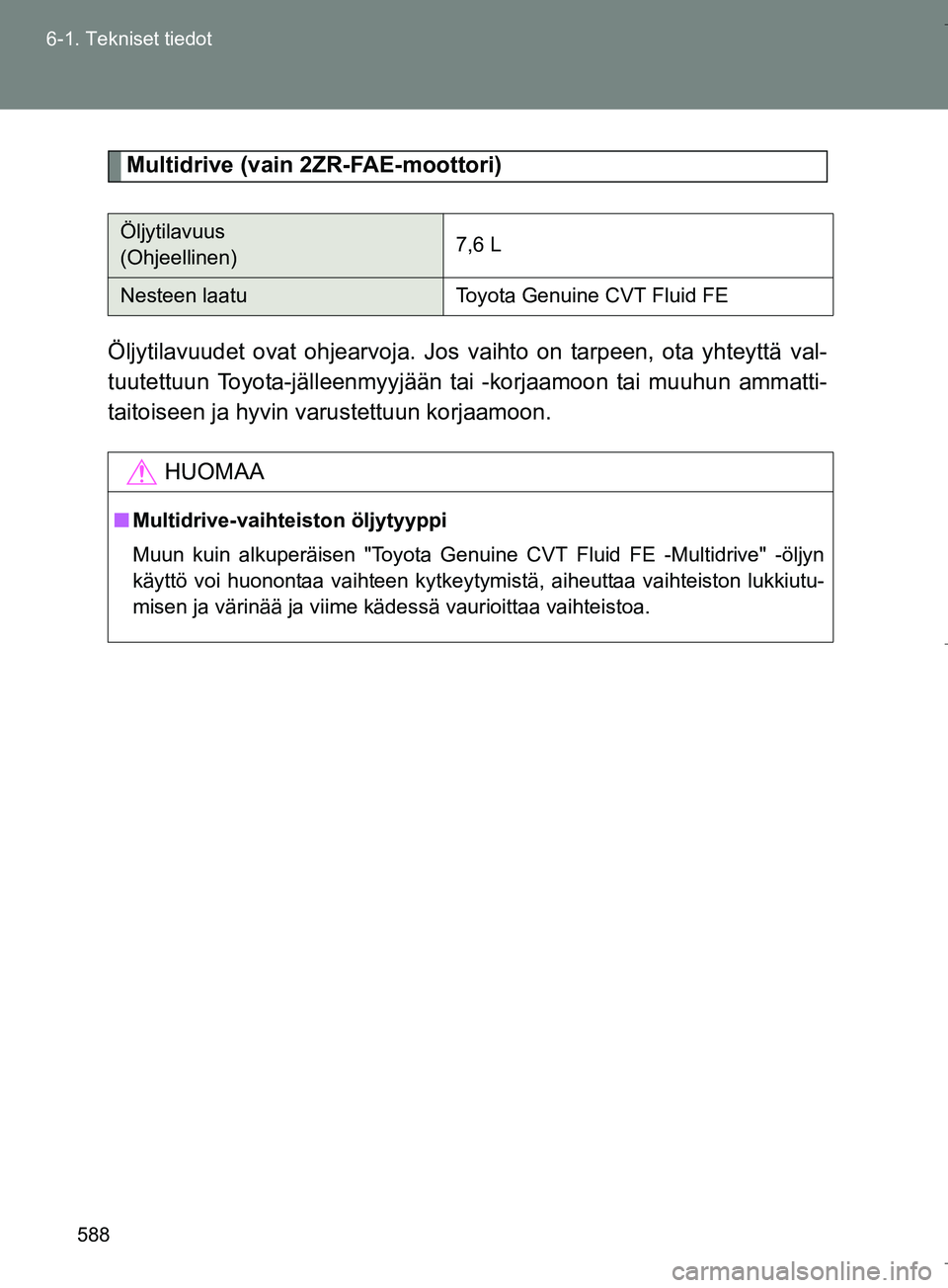

Multidrive (vain 2ZR-FAE-moottori)
Öljytilavuudet ovat ohjearvoja. Jos vaihto on tarpeen, ota yhteyttä val-
tuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon.
Öljytilavuus
(Ohjeellinen)7,6 L
Nesteen laatuToyota Genuine CVT Fluid FE
HUOMAA
n Multidrive-vaihteiston öljytyyppi
Muun kuin alkuperäisen "Toyota Genuine CVT Fluid FE -Multidrive" -öljyn
käyttö voi huonontaa vaihteen kytkeytymistä, aiheuttaa vaihteiston lukkiutu-
misen ja värinää ja viime kädessä vaurioittaa vaihteistoa.
OM64590FI.book Page 588 Thursday, August 4, 2016 1:04 PM

589
6-1. Tekniset tiedot
6
Tekniset tiedot
OM64590FI

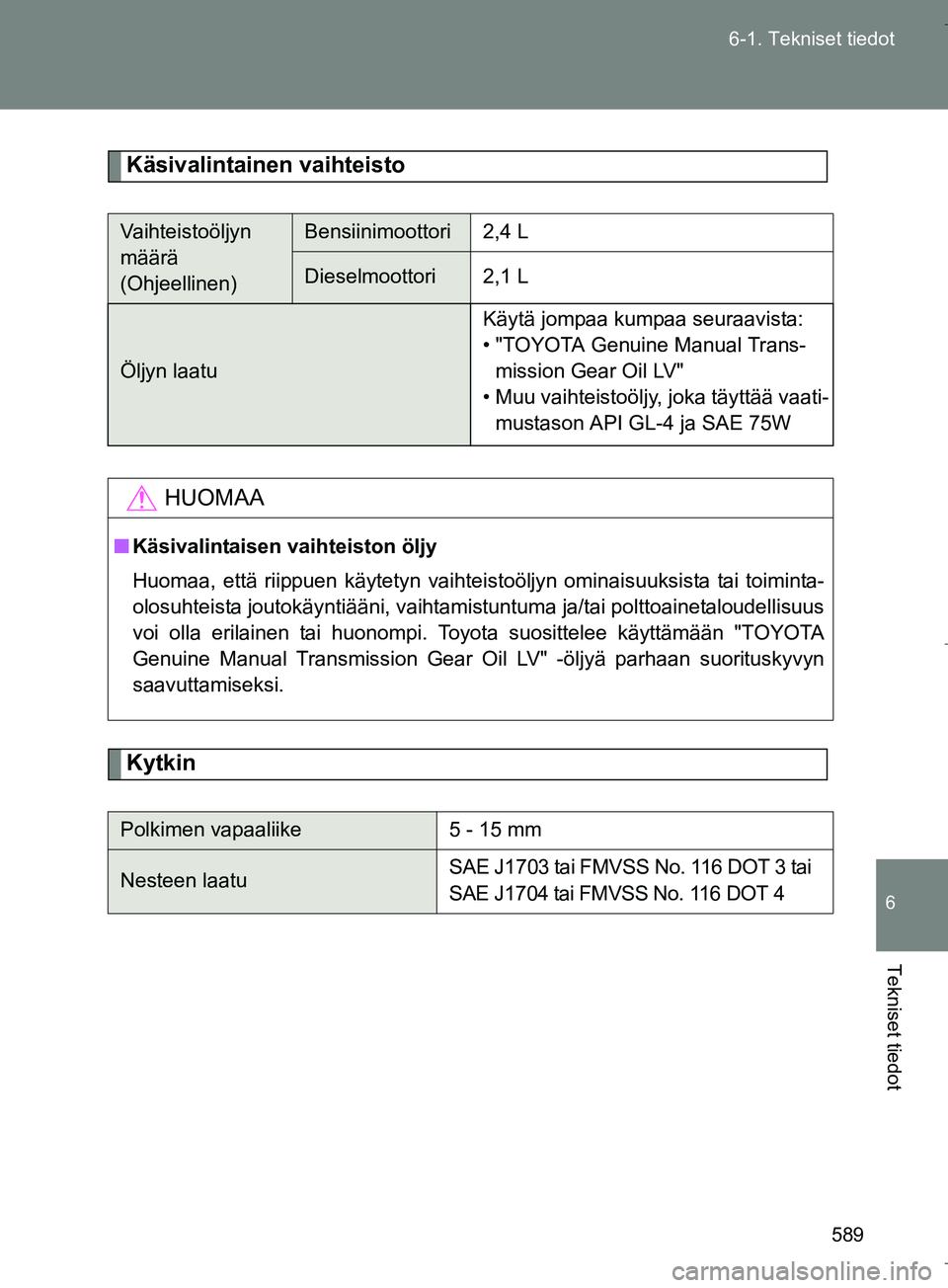

Käsivalintainen vaihteisto
Kytkin
Vaihteistoöljyn
määrä
(Ohjeellinen)Bensiinimoottori2,4 L
Dieselmoottori2,1 L
Öljyn laatu
Käytä jompaa kumpaa seuraavista:
• "TOYOTA Genuine Manual Trans-
mission Gear Oil LV"
• Muu vaihteistoöljy, joka täyttää vaati- mustason API GL-4 ja SAE 75W
HUOMAA
n Käsivalintaisen vaihteiston öljy
Huomaa, että riippuen käytetyn vaihteistoöljyn ominaisuuksista tai toiminta-
olosuhteista joutokäyntiääni, vaihtamistuntuma ja/tai polttoainetaloudellisuus
voi olla erilainen tai huonompi. Toyota suosittelee käyttämään "TOYOTA
Genuine Manual Transmission Gear Oil LV" -öljyä parhaan suorituskyvyn
saavuttamiseksi.
Polkimen vapaaliike 5 - 15 mm
Nesteen laatu SAE J1703 tai FMVSS No. 116 DOT 3 tai
SAE J1704 tai FMVSS No. 116 DOT 4
OM64590FI.book Page 589 Thursday, August 4, 2016 1:04 PM

590
6-1. Tekniset tiedot
OM64590FI
Jarrut
*1: Polkimen pienin etäisyys lattiasta painettuna 294 N voimalla moottorin käy-
dessä
*2: Seisontajarrun liikevara vedettynä 200 N voimalla
Ohjaus
Polkimen etäisyys lattiasta*175 mm Min.
Polkimen vapaaliike 1 - 6 mm
Seisontajarruvivun liikevara*26 - 9 naksahdusta
Nesteen laatu SAE J1703 tai FMVSS No. 116 DOT 3 tai
SAE J1704 tai FMVSS No. 116 DOT 4
VapaaliikeAlle 30 mm
OM64590FI.book Page 590 Thursday, August 4, 2016 1:04 PM

591
6-1. Tekniset tiedot
6
Tekniset tiedot
OM64590FI
Renkaat ja vanteet
16-tuuman renkaat
Rengaskoko 205/60R16 92V,
T145/70D17 106M (kompakti vararengas)
Bensiinimoottori
Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle) Auton nopeus
Eturengas
kPa (bar)Takarengas
kPa (bar)
160 km/h tai alle 240 (2,4) 230 (2,3)
Yli 160 km/h 270 (2,7) 260 (2,6)
Dieselmoottori
Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle) Auton nopeus
Eturengas
kPa (bar)Takarengas
kPa (bar)
160 km/h tai alle 250 (2,5) 230 (2,3)
Yli 160 km/h 280 (2,8) 260 (2,6)
Rengaspaine
(kompakti vararengas)
(Suositeltu kylmien
renkaiden paine) 420 kPa (4,2 bar)
Vanteen koko
16 
6 1/2J,
17  4T (kompakti varapyörä)
Pyöränmuttereiden
kiristysmomentti 103 N·m
OM64590FI.book Page 591 Thursday, August 4, 2016 1:04 PM

592
6-1. Tekniset tiedot
OM64590FI
17-tuuman renkaat
Rengaskoko
215/55R17 94W,
T145/70D17 106M (kompakti varapyörä)
Bensiinimoottori
Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle) Auton nopeus
Eturengas
kPa (bar)Takarengas
kPa (bar)
190 km/h tai alle 240 (2,4) 230 (2,3)
Yli 190 km/h 270 (2,7) 260 (2,6)
Dieselmoottori
Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle) Auton nopeus
Eturengas
kPa (bar)Takarengas
kPa (bar)
190 km/h tai alle 250 (2,5) 230 (2,3)
Yli 190 km/h 280 (2,8) 260 (2,6)
Rengaspaine
(kompakti vararengas)
(Suositeltu kylmien
renkaiden paine) 420 kPa (4,2 bar)
Vanteen koko
17 
7J,
17  4T (kompakti varapyörä)
Pyöränmuttereiden
kiristysmomentti 103 N·m
OM64590FI.book Page 592 Thursday, August 4, 2016 1:04 PM
