2016 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

257
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64590FI
n

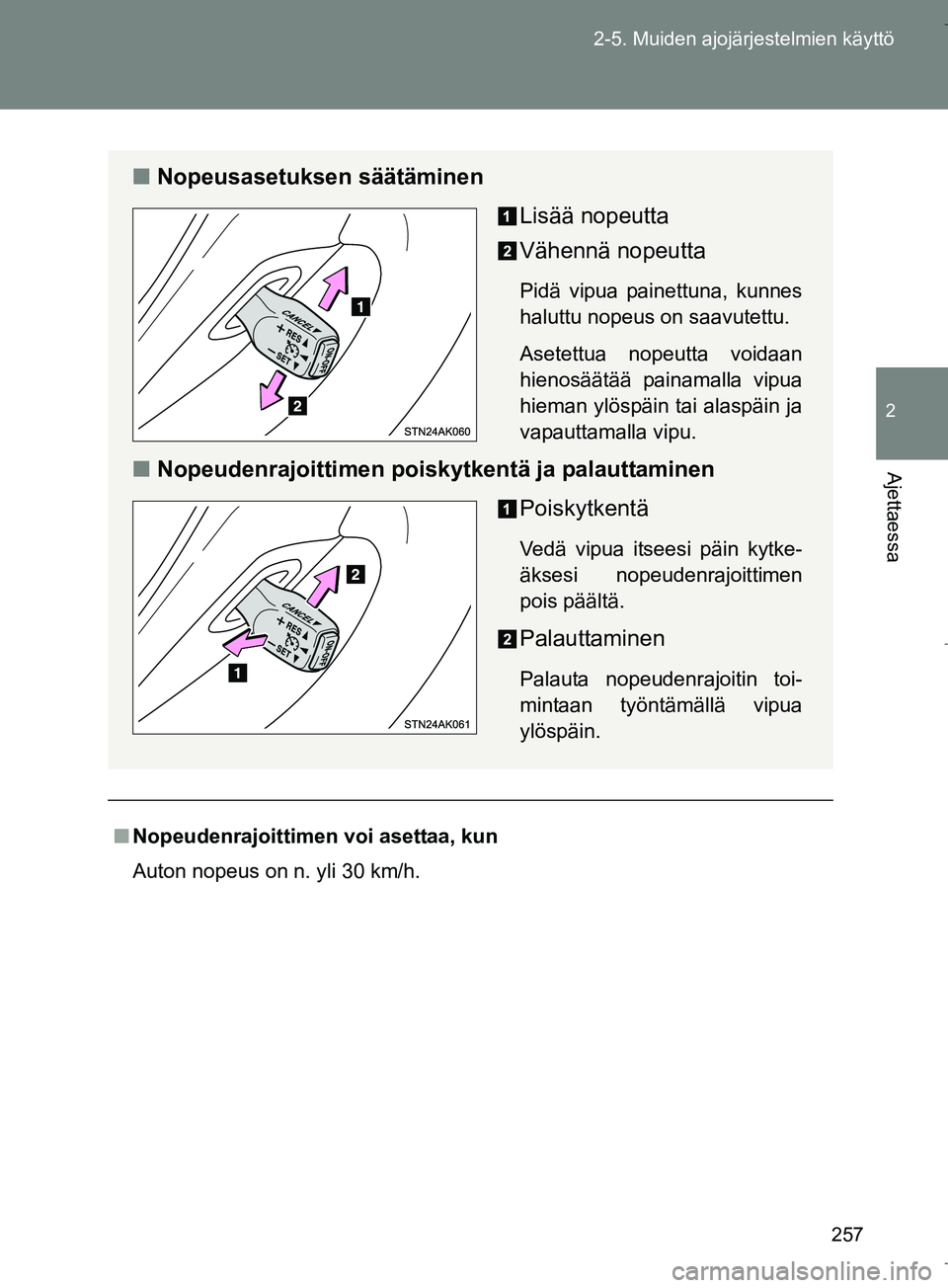

Nopeudenrajoittimen voi asettaa, kun
Auton nopeus on n. yli 30 km/h.
n Nopeusasetuksen säätäminen
Lisää nopeutta
Vähennä nopeutta
Pidä vipua painettuna, kunnes
haluttu nopeus on saavutettu.
Asetettua nopeutta voidaan
hienosäätää painamalla vipua
hieman ylöspäin tai alaspäin ja
vapauttamalla vipu.
nNopeudenrajoittimen poiskyt kentä ja palauttaminen
Poiskytkentä
Vedä vipua itseesi päin kytke-
äksesi nopeudenrajoittimen
pois päältä.
Palauttaminen
Palauta nopeudenrajoitin toi-
mintaan työntämällä vipua
ylöspäin.
OM64590FI.book Page 257 Thursday, August 4, 2016 1:04 PM

258
2-5. Muiden ajojärjestelmien käyttö
OM64590FI
n
Asetetun nopeuden ylittäminen
Seuraavissa tilanteissa, kun auton nopeus ylittää asetetun nopeuden moni-
toiminäytön lukema korostuu:
n Automaattinen nopeudenra joittimen poiskytkeytyminen
Asetettu nopeus kytkeytyy automaattisesti pois, kun vakionopeussäädin
aktivoidaan.
VAROITUS
n Välttääksesi nopeudenrajoittimen tahattoman käytön
Pidä nopeudenrajoittimen katkaisin aina poi s päältä, kun järjestelmää ei käy-
tetä.
n Nopeudenrajoittimen käytölle soveltumattomat tilanteet
Älä käytä nopeudenrajoitinta seuraavissa tilanteissa.
Muussa tapauksessa saatat menettää auton hallinnan, jonka seurauksena
voi olla vakava tai kuolemaan johtava onnettomuus.
l Liukkailla sateen, lumen tai jään peittämillä teillä
l Jyrkissä mäissä
l Vedettäessä perävaunua
lKun kaasupoljin painetaan täysin poh-
jaan
l Kun ajat alamäkeen (varoitussummeri
hälyttää myös)
OM64590FI.book Page 258 Thursday, August 4, 2016 1:04 PM

259
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64590FI
Pysäköintitutka
: Joissakin malleissa
Etäisyys autostasi lähellä oleviin esteisiin pysäköidessäsi taskuun
tai ajaessasi autoasi autotalliin mitataan tunnistimilla ja tieto välite-
tään merkkivalolla ja summerilla. Tarkista aina alue auton ympärillä
käyttäessäsi järjestelmää.
nEri tunnistimet
Etukulmien tunnistimet
Etutunnistimet keskellä
Takakulmien tunnistimet
Takatunnistimet keskellä
n Pysäköintitutkan katkaisin
Kytkee pysäköintitutkan päälle /
pois päältä
Järjestelmän ollessa päällä
merkkivalo syttyy merkiksi kul-
jettajalle.
OM64590FI.book Page 259 Thursday, August 4, 2016 1:04 PM

260
2-5. Muiden ajojärjestelmien käyttö
OM64590FI
Näyttö
Kun tunnistimet havaitsevat esteen , pysäköintitutkan LED-merkkivalo
syttyy riippuen esteen asennosta ja etäisyydestä.
Etuosan keskitunnistimen toi-
minta
Etukulman tunnistimien toi-
minta
Takakulmien tunnistimien toi-
minta
Takaosan keskitunnistimen
toiminta
Merkkivalo syttyy osoittaak-
seen, että järjestelmä toimii
Etäisyysnäyttö ja summeri
Kun tunnistin havaitsee esteen, est een sijainti ja likimääräinen etäi-
syys ilmestyvät näyttöön ja summerin ääni kuuluu.
n Tunnistimen toiminta ja etäisyys esteeseen
Järjestelmä toimii, kun auto lähestyy estettä, kuten havaitaan seu-
raavasta taulukosta.
OM64590FI.book Page 260 Thursday, August 4, 2016 1:04 PM

261
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64590FI

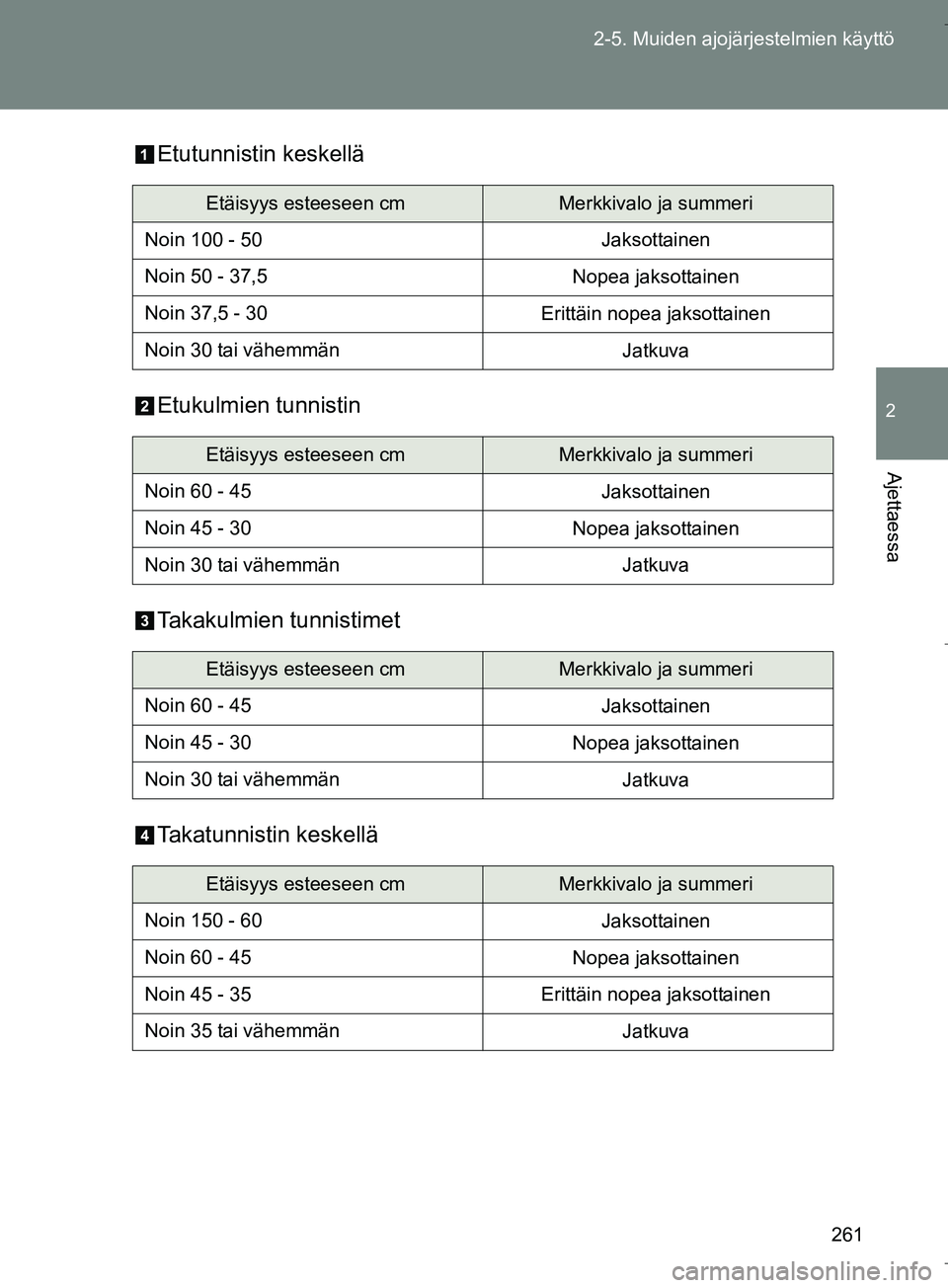

Etutunnistin keskellä
Etukulmien tunnistin
Takakulmien tunnistimet
Takatunnistin keskellä
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 100 - 50 Jaksottainen
Noin 50 - 37,5 Nopea jaksottainen
Noin 37,5 - 30 Erittäin nopea jaksottainen
Noin 30 tai vähemmän Jatkuva
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 60 - 45 Jaksottainen
Noin 45 - 30 Nopea jaksottainen
Noin 30 tai vähemmän Jatkuva
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 60 - 45 Jaksottainen
Noin 45 - 30 Nopea jaksottainen
Noin 30 tai vähemmän Jatkuva
Etäisyys esteeseen cmMerkkivalo ja summeri
Noin 150 - 60 Jaksottainen
Noin 60 - 45 Nopea jaksottainen
Noin 45 - 35 Erittäin nopea jaksottainen
Noin 35 tai vähemmän Jatkuva
OM64590FI.book Page 261 Thursday, August 4, 2016 1:04 PM

262
2-5. Muiden ajojärjestelmien käyttö
OM64590FI
n

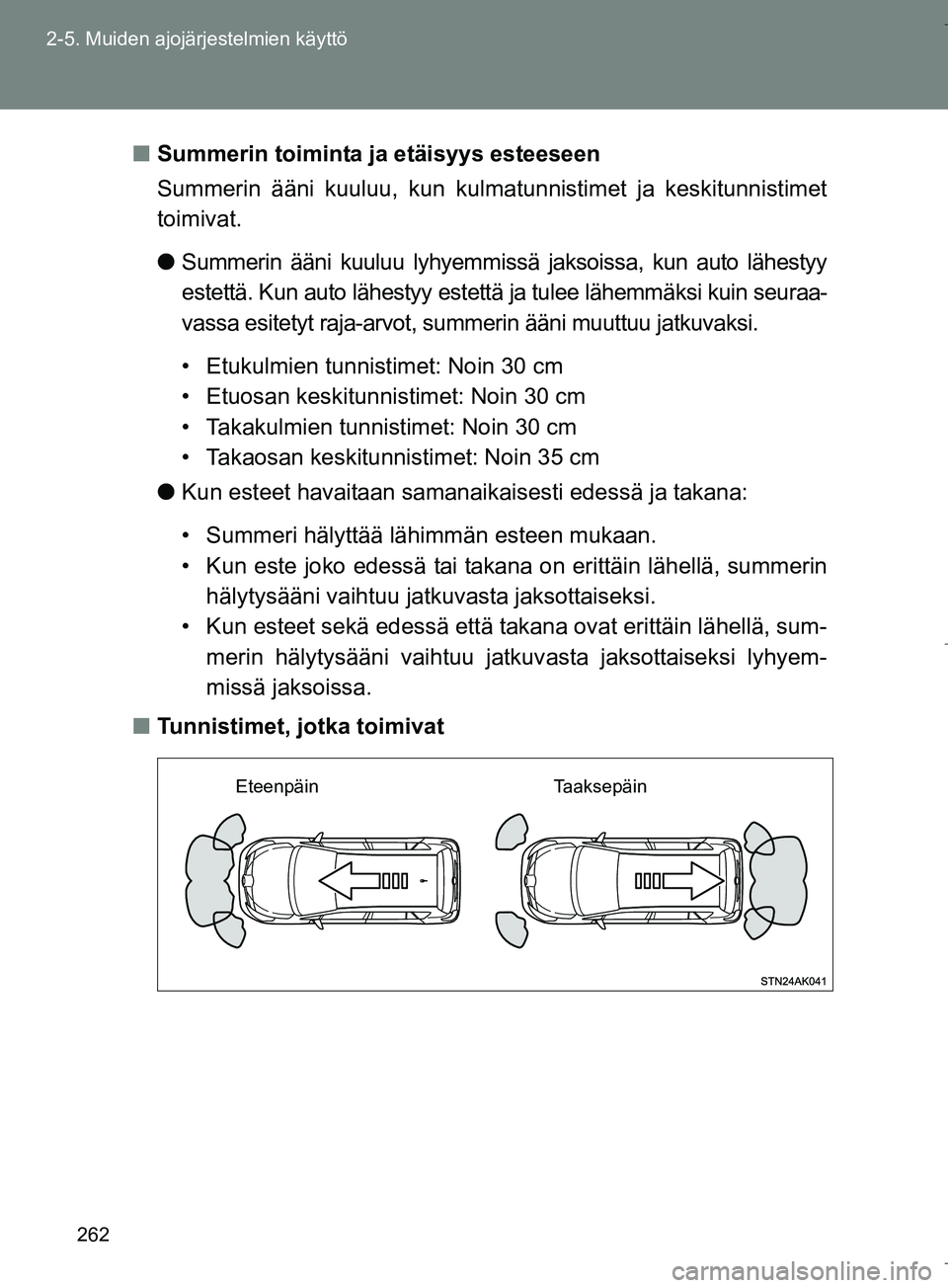

Summerin toiminta ja etäisyys esteeseen
Summerin ääni kuuluu, kun kulmatunnistimet ja keskitunnistimet
toimivat.
lSummerin ääni kuuluu lyhyemmissä jaksoissa, kun auto lähestyy
estettä. Kun auto lähestyy estettä ja tulee lähemmäksi kuin seuraa-
vassa esitetyt raja-arvot, summerin ääni muuttuu jatkuvaksi.
• Etukulmien tunnistimet: Noin 30 cm
• Etuosan keskitunnistimet: Noin 30 cm
• Takakulmien tunnistimet: Noin 30 cm
• Takaosan keskitunnist imet: Noin 35 cm
l Kun esteet havaitaan samanaikaisesti edessä ja takana:
• Summeri hälyttää lähimmän esteen mukaan.
• Kun este joko edessä tai taka na on erittäin lähellä, summerin
hälytysääni vaihtuu jatk uvasta jaksottaiseksi.
• Kun esteet sekä edessä että takana ovat erittäin lähellä, sum-
merin hälytysääni vaihtuu jatkuv asta jaksottaiseksi lyhyem-
missä jaksoissa.
n Tunnistimet, jotka toimivat
Eteenpäin Taaksepäin
OM64590FI.book Page 262 Thursday, August 4, 2016 1:04 PM

263
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64590FI
Tunnistimien havainnoima alue
Noin 100 cm
Noin 150 cm
Noin 60 cm
Kuvassa on esitetty tunnistimien
havaintoalue. Huomaa, että tunnis-
timet eivät pysty havaitsemaan erit-
täin lähellä autoa olevia esteitä.
Havaintoalue saattaa vaihdella
esteen muodon tms. mukaan.
nPysäköintitutkaa voidaan käyttää, kun
Pysäköintitutkan katkaisin on ON-asennossa.
Autot ilman älyavainjärjestelmää:
Virta-avain on ON-asennossa.
Älyavainjärjestelmällä varustetut autot:
Käynnistyspainikkeesta on valittu IGNITION ON -toimintatila.
l Etuosan keskitunnistimet:
• Vaihteenvalitsin on jossain muussa asennossa kuin P (Multidrive) tai R.
• Auton nopeus on alle 10 km/h.
l Etukulmien tunnistimet:
• Vaihteenvalitsin on jossain muussa asennossa kuin P (Multidrive).
• Auton nopeus on alle 10 km/h.
l Takakulmien ja takaosan keskitunnistimet:
• Vaihteenvalitsin on R-asennossa.
OM64590FI.book Page 263 Thursday, August 4, 2016 1:04 PM

264
2-5. Muiden ajojärjestelmien käyttö
OM64590FI
n

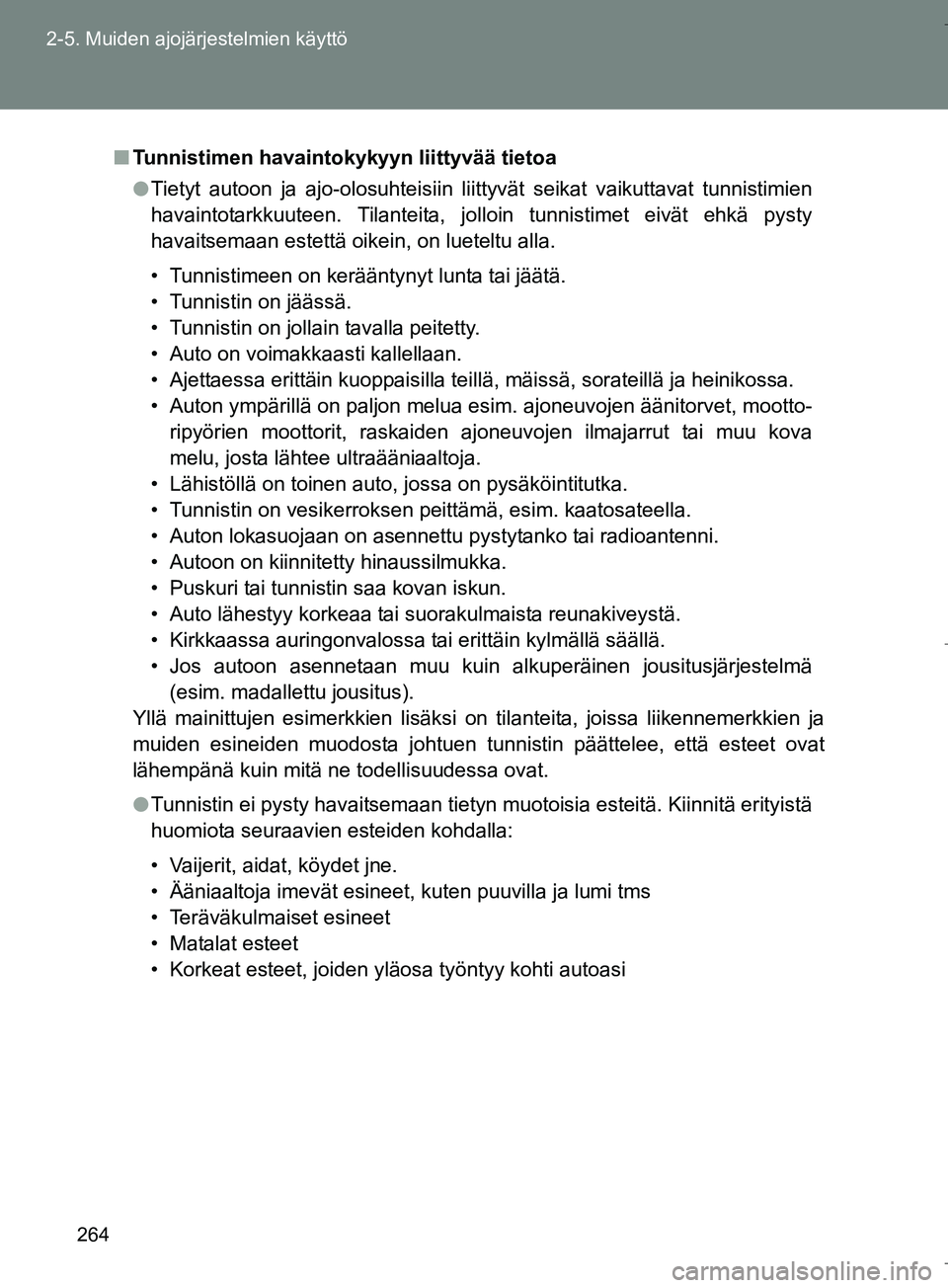

Tunnistimen havaintokykyyn liittyvää tietoa
l Tietyt autoon ja ajo-olosuhteisiin liittyvät seikat vaikuttavat tunnistimien
havaintotarkkuuteen. Tilanteita, jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein, on lueteltu alla.
• Tunnistimeen on kerääntynyt lunta tai jäätä.
• Tunnistin on jäässä.
• Tunnistin on jollain tavalla peitetty.
• Auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, mootto-
ripyörien moottorit, raskaiden ajoneuvojen ilmajarrut tai muu kova
melu, josta lähtee ultraääniaaltoja.
• Lähistöllä on toinen auto, jossa on pysäköintitutka.
• Tunnistin on vesikerroksen peittämä, esim. kaatosateella.
• Auton lokasuojaan on asennettu pystytanko tai radioantenni.
• Autoon on kiinnitetty hinaussilmukka.
• Puskuri tai tunnistin saa kovan iskun.
• Auto lähestyy korkeaa tai suorakulmaista reunakiveystä.
• Kirkkaassa auringonvalossa tai erittäin kylmällä säällä.
• Jos autoon asennetaan muu kuin al kuperäinen jousitusjärjestelmä
(esim. madallettu jousitus).
Yllä mainittujen esimerkkien lisäksi on tilanteita, joissa liikennemerkkien ja
muiden esineiden muodosta johtuen tunnistin päättelee, että esteet ovat
lähempänä kuin mitä ne todellisuudessa ovat.
l Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
