2016 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

465
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI

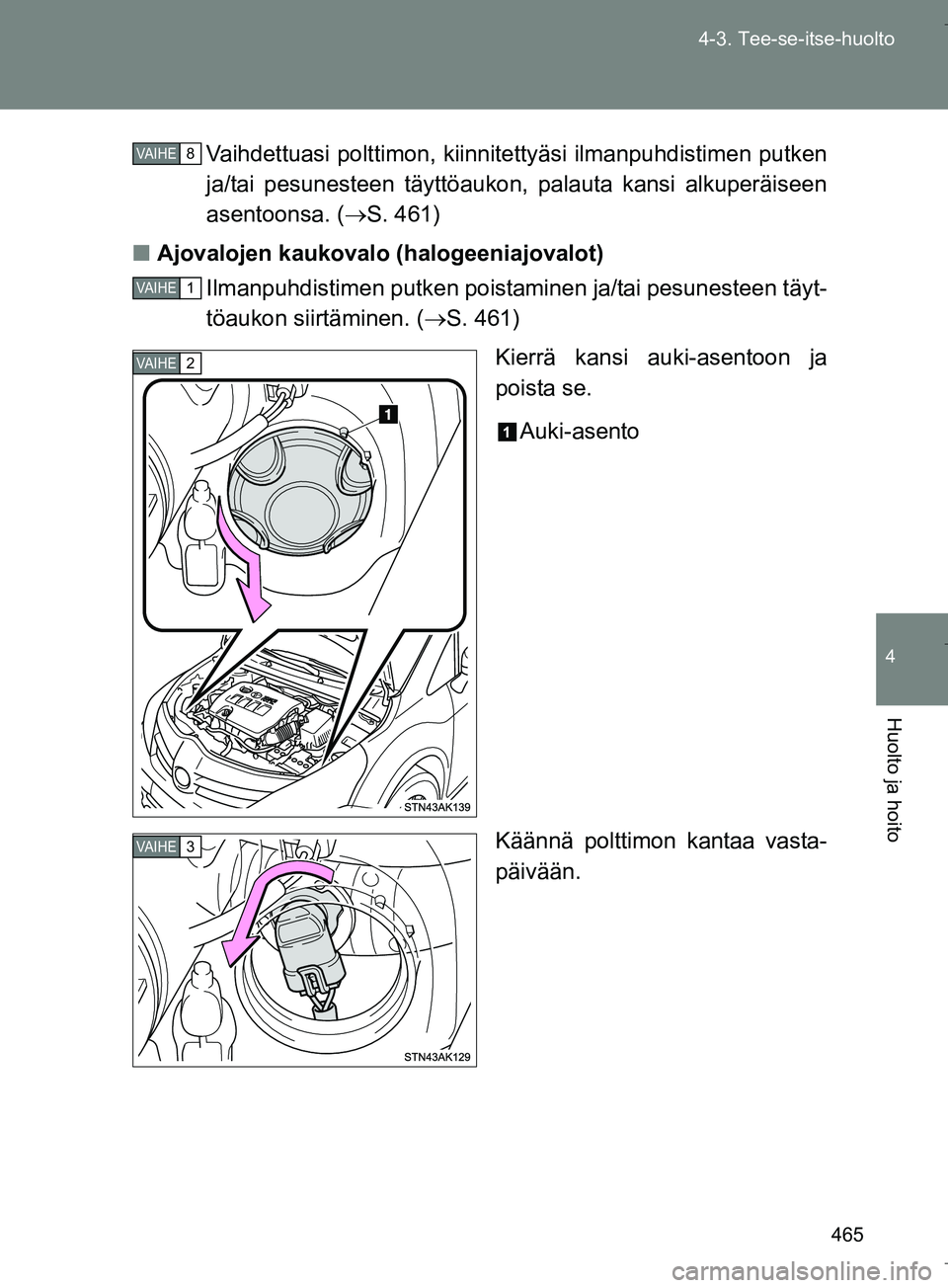

Vaihdettuasi polttimon, kiinnite
ttyäsi ilmanpuhdistimen putken
ja/tai pesunesteen täyttöaukon, palauta kansi alkuperäiseen
asentoonsa. ( S. 461)
n Ajovalojen kaukovalo (halogeeniajovalot)
Ilmanpuhdistimen putken poistaminen ja/tai pesunesteen täyt-
töaukon siirtäminen. ( S. 461)
Kierrä kansi auki-asentoon ja
poista se.
Auki-asento
Käännä polttimon kantaa vasta-
päivään.
VA I H E8
VA I H E1
VA I H E2
VA I H E3
OM64590FI.book Page 465 Thursday, August 4, 2016 1:04 PM

466
4-3. Tee-se-itse-huolto
OM64590FI

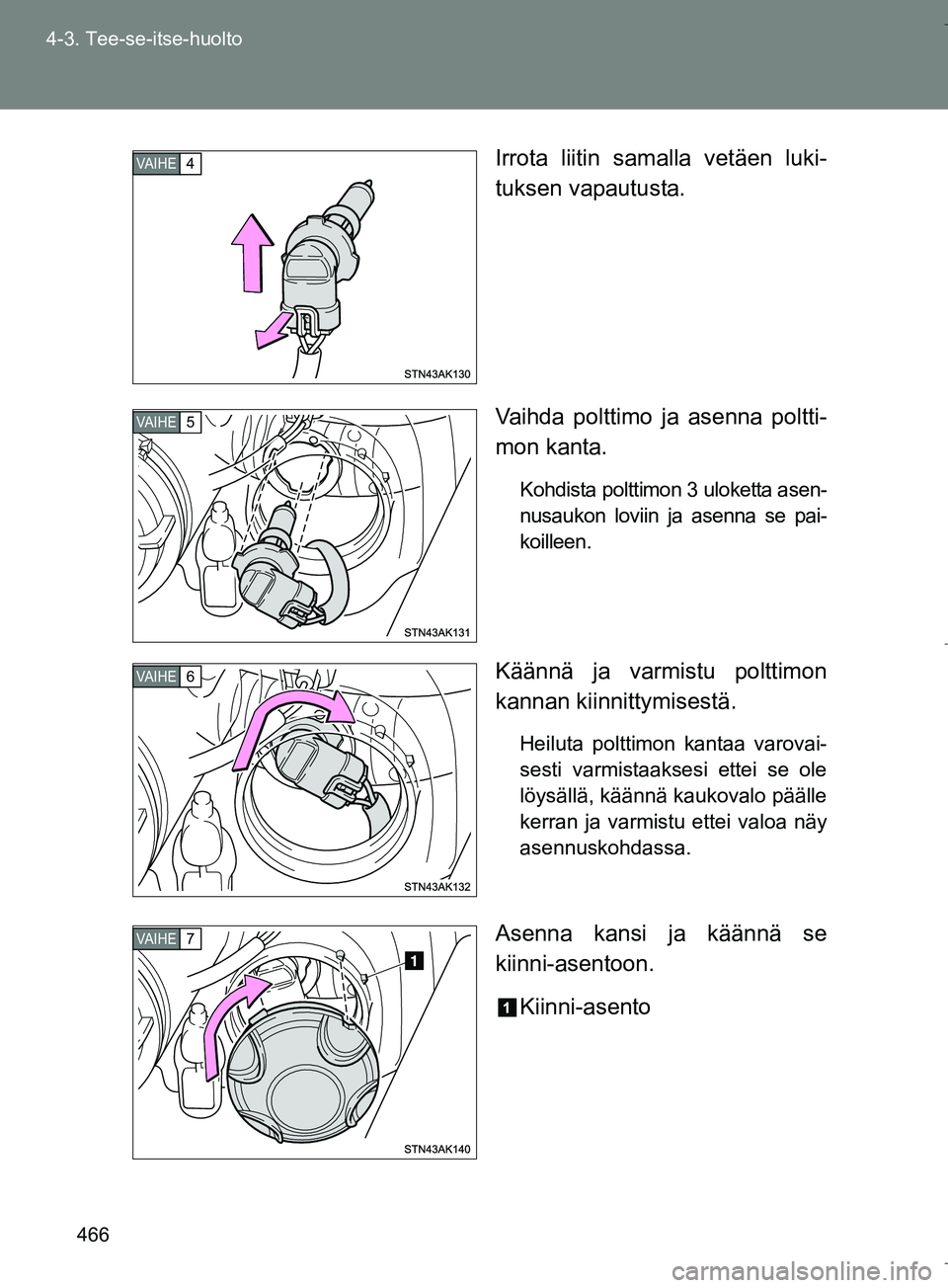

Irrota liitin samalla vetäen luki-
tuksen vapautusta.
Vaihda polttimo ja asenna poltti-
mon kanta.
Kohdista polttimon 3 uloketta asen-
nusaukon loviin ja asenna se pai-
koilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varovai-
sesti varmistaaksesi ettei se ole
löysällä, käännä kaukovalo päälle
kerran ja varmistu ettei valoa näy
asennuskohdassa.
Asenna kansi ja käännä se
kiinni-asentoon.
Kiinni-asento
VA I H E4
VA I H E5
VA I H E6
VA I H E7
OM64590FI.book Page 466 Thursday, August 4, 2016 1:04 PM

467
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI

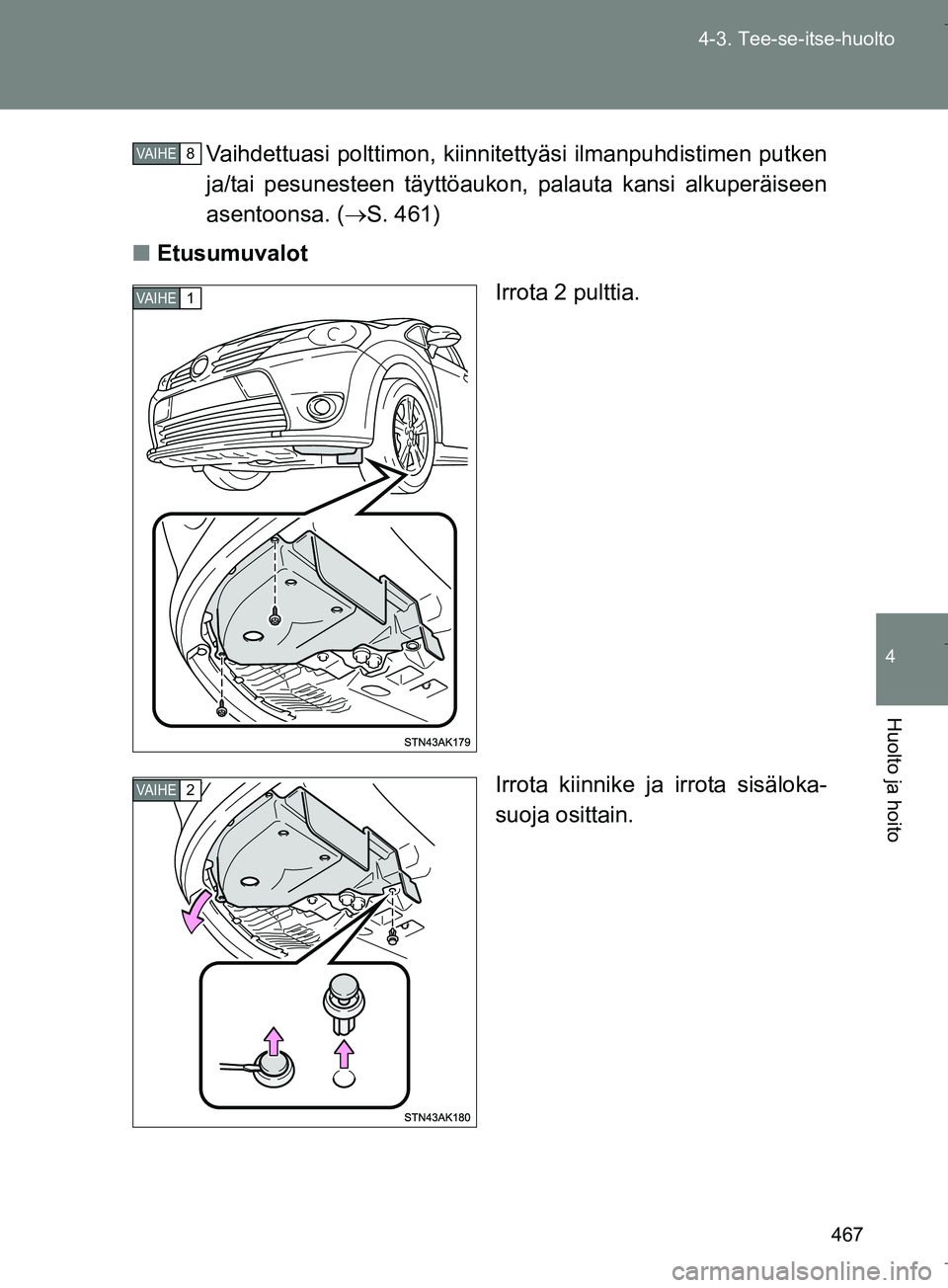

Vaihdettuasi polttimon, kiinnite
ttyäsi ilmanpuhdistimen putken
ja/tai pesunesteen täyttöaukon, palauta kansi alkuperäiseen
asentoonsa. ( S. 461)
n Etusumuvalot
Irrota 2 pulttia.
Irrota kiinnike ja irrota sisäloka-
suoja osittain.
VA I H E8
VA I H E1
VA I H E2
OM64590FI.book Page 467 Thursday, August 4, 2016 1:04 PM

468
4-3. Tee-se-itse-huolto
OM64590FI

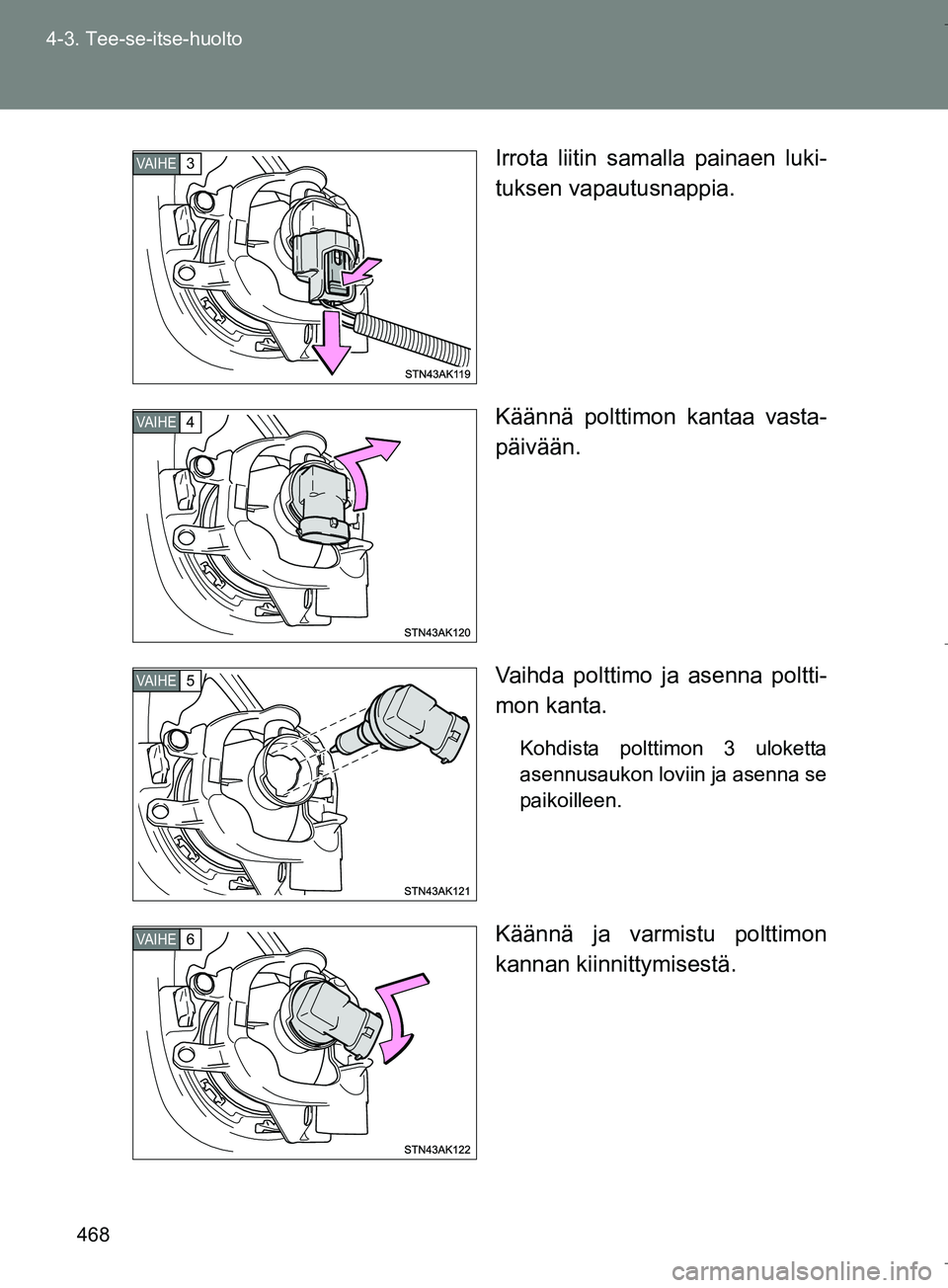

Irrota liitin samalla painaen luki-
tuksen vapautusnappia.
Käännä polttimon kantaa vasta-
päivään.
Vaihda polttimo ja asenna poltti-
mon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna se
paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
VA I H E3
VA I H E4
VA I H E5
VA I H E6
OM64590FI.book Page 468 Thursday, August 4, 2016 1:04 PM

469
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI
Asenna liitin.
Heiluta polttimon kantaa varovai-
sesti varmistaaksesi, ettei se ole
löysällä. Käännä etusumuvalo
päälle ja varmistu, ettei valoa näy
asennuskohdassa.
Kun kiinnität suojuksen, suorita vaiheet ja
päinvastaisessa järjestyksessä kuin sitä irrottaessasi.
n Etuseisontavalo/päiväajo valo (halogeeniajovalot)
Ilmanpuhdistimen putken poistaminen ja/tai pesunesteen täyt-
töaukon siirtäminen. ( S. 461)
Käännä polttimon kantaa vasta-
päivään.
VA I H E7
VA I H E8VA I H E1VA I H E2
VA I H E1
VA I H E2
OM64590FI.book Page 469 Thursday, August 4, 2016 1:04 PM

470
4-3. Tee-se-itse-huolto
OM64590FI

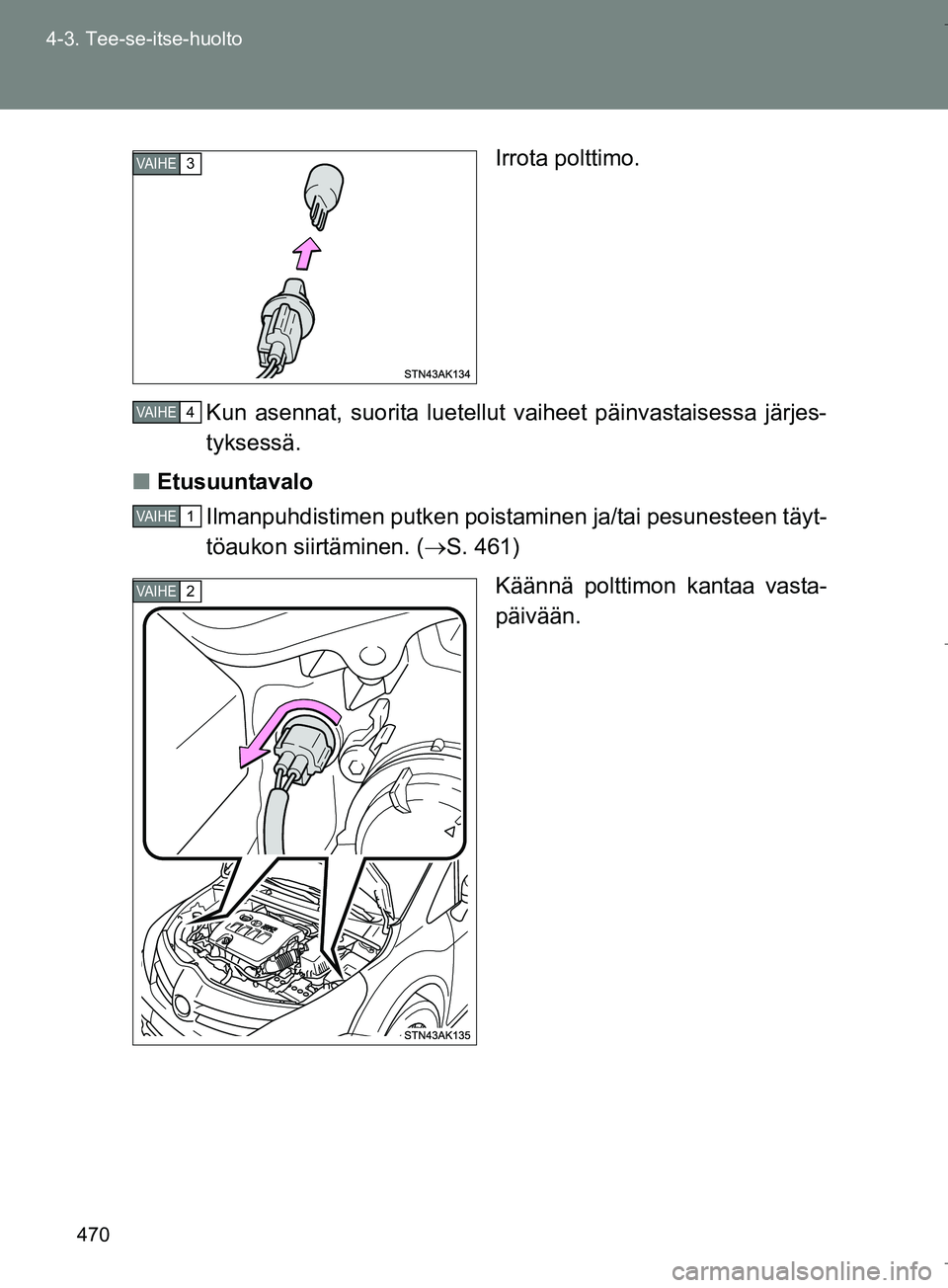

Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjes-
tyksessä.
n Etusuuntavalo
Ilmanpuhdistimen putken poistaminen ja/tai pesunesteen täyt-
töaukon siirtäminen. ( S. 461)
Käännä polttimon kantaa vasta-
päivään.
VA I H E3
VA I H E4
VA I H E1
VA I H E2
OM64590FI.book Page 470 Thursday, August 4, 2016 1:04 PM

471
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI

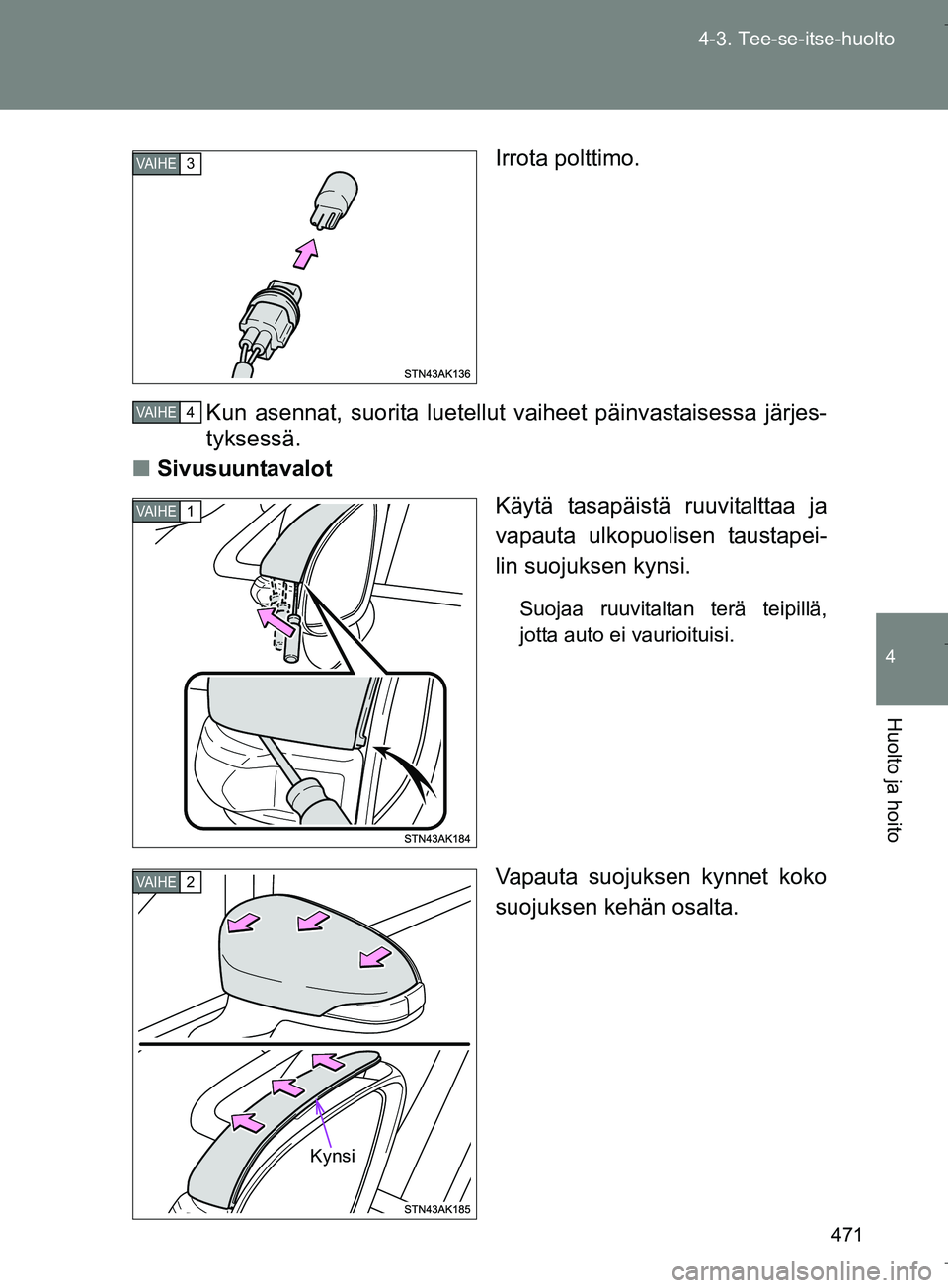

Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjes-
tyksessä.
n Sivusuuntavalot
Käytä tasapäistä ruuvitalttaa ja
vapauta ulkopuolisen taustapei-
lin suojuksen kynsi.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Vapauta suojuksen kynnet koko
suojuksen kehän osalta.
VA I H E3
VA I H E4
VA I H E1
VA I H E2
Kynsi
OM64590FI.book Page 471 Thursday, August 4, 2016 1:04 PM

472
4-3. Tee-se-itse-huolto
OM64590FI

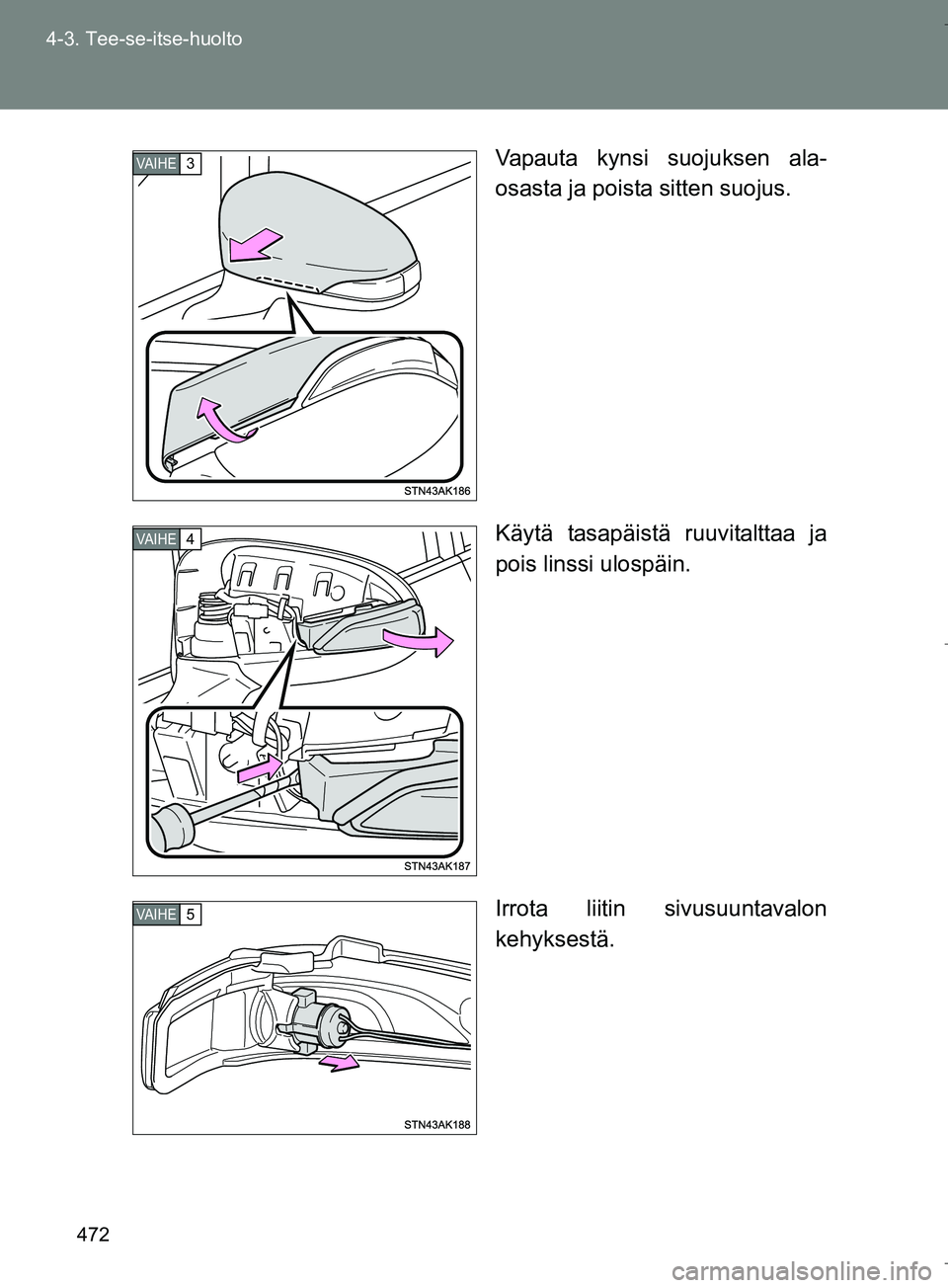

Vapauta kynsi suojuksen ala-
osasta ja poista sitten suojus.
Käytä tasapäistä ruuvitalttaa ja
pois linssi ulospäin.
Irrota liitin sivusuuntavalon
kehyksestä.
VA I H E3
VA I H E4
VA I H E5
OM64590FI.book Page 472 Thursday, August 4, 2016 1:04 PM
