2016 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

225
2-4. Toyota Safety Sense
2
Ajettaessa
OM64590FI

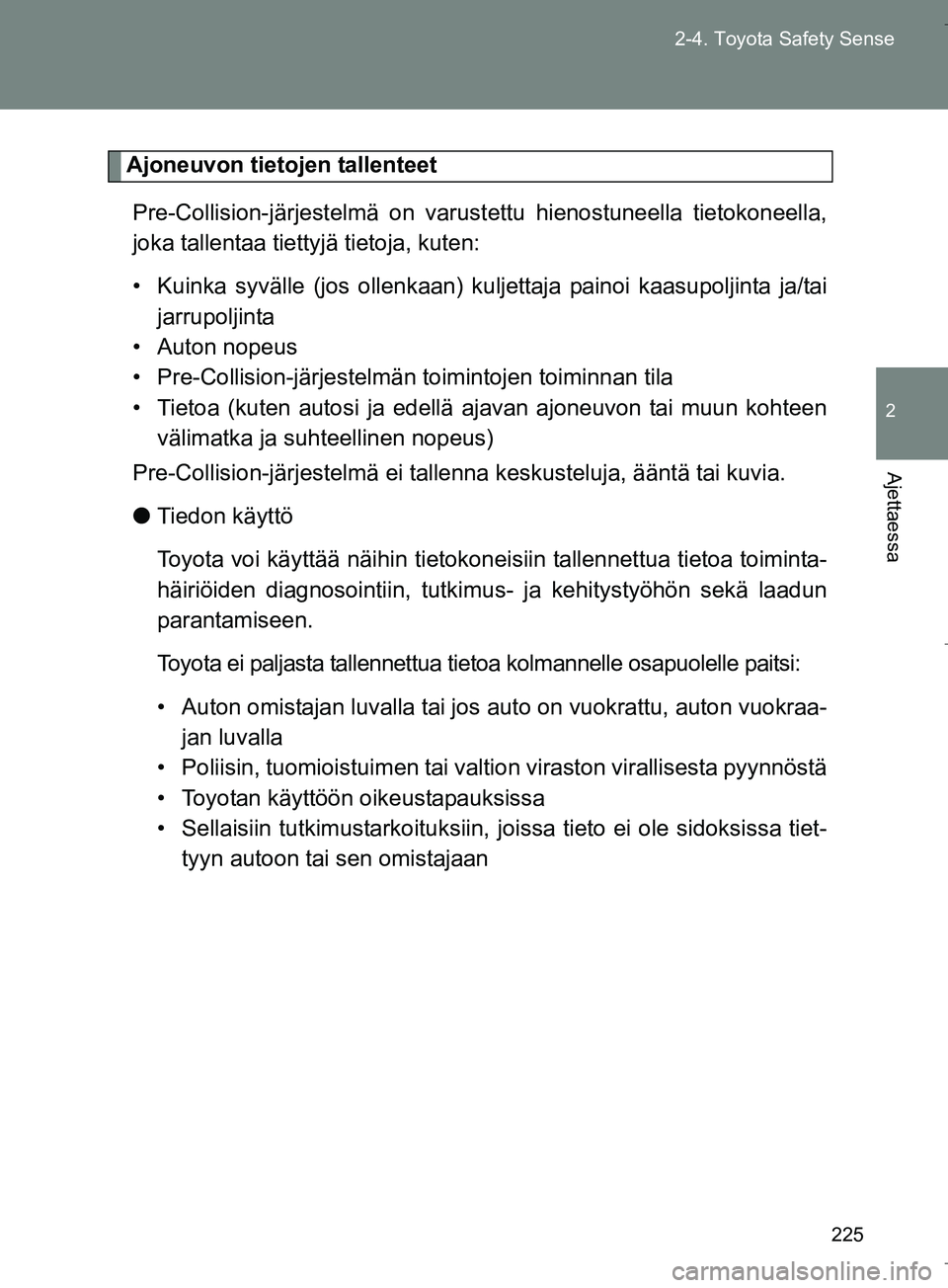

Ajoneuvon tietojen tallenteet
Pre-Collision-järjestelmä on varust ettu hienostuneella tietokoneella,
joka tallentaa tiettyjä tietoja, kuten:
• Kuinka syvälle (jos ollenkaan) kulj ettaja painoi kaasupoljinta ja/tai
jarrupoljinta
• Auton nopeus
• Pre-Collision-järjestelmän toimintojen toiminnan tila
• Tietoa (kuten autosi ja edellä ajavan ajoneuvon tai muun kohteen välimatka ja suhteellinen nopeus)
Pre-Collision-järjestelmä ei tallenna keskusteluja, ääntä tai kuvia.
l Tiedon käyttö
Toyota voi käyttää näihin tietokoneisiin tallennettua tietoa toiminta-
häiriöiden diagnosointiin, tutkim us- ja kehitystyöhön sekä laadun
parantamiseen.
Toyota ei paljasta tallennettua tietoa kolmannelle osapuolelle paitsi:
• Auton omistajan luvalla tai jos auto on vuokrattu, auton vuokraa-
jan luvalla
• Poliisin, tuomioistuimen tai valti on viraston virallisesta pyynnöstä
• Toyotan käyttöön oikeustapauksissa
• Sellaisiin tutkimustarkoituksiin, joissa tieto ei ole sidoksissa tiet- tyyn autoon tai sen omistajaan
OM64590FI.book Page 225 Thursday, August 4, 2016 1:04 PM

226
2-4. Toyota Safety Sense
OM64590FI

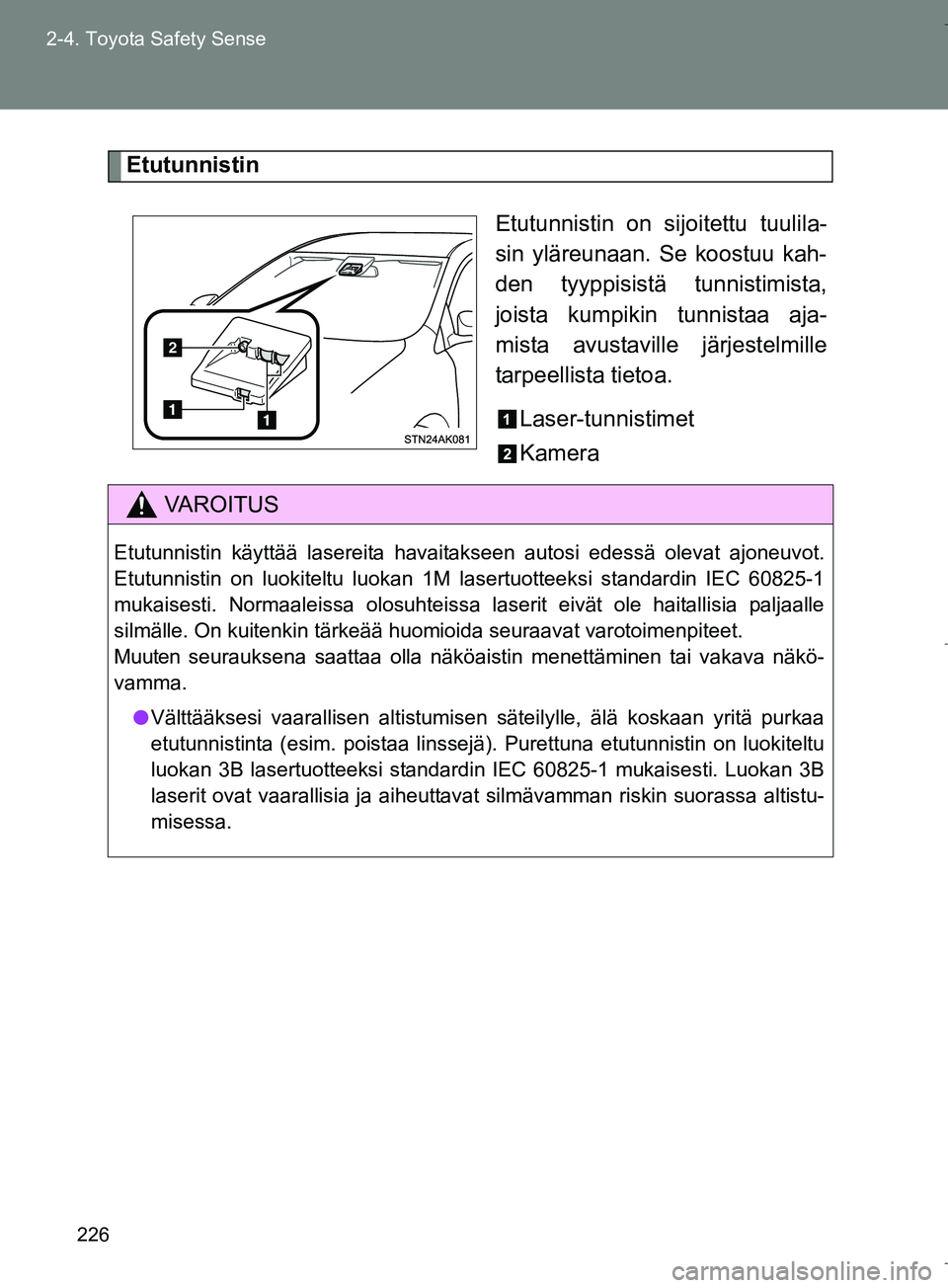

Etutunnistin
Etutunnistin on sijoitettu tuulila-
sin yläreunaan. Se koostuu kah-
den tyyppisistä tunnistimista,
joista kumpikin tunnistaa aja-
mista avustaville järjestelmille
tarpeellista tietoa.
Laser-tunnistimet
Kamera
2
VAROITUS
Etutunnistin käyttää lasereita havaitakseen autosi edessä olevat ajoneuvot.
Etutunnistin on luokiteltu luokan 1M lasertuotteeksi standardin IEC 60825-1
mukaisesti. Normaaleissa olosuhteissa laserit eivät ole haitallisia paljaalle
silmälle. On kuitenkin tärkeää huomioida seuraavat varotoimenpiteet.
Muuten seurauksena saattaa olla näköaistin menettäminen tai vakava näkö-
vamma.l Välttääksesi vaarallisen altistumisen säteilylle, älä koskaan yritä purkaa
etutunnistinta (esim. poistaa linssejä). Purettuna etutunnistin on luokiteltu
luokan 3B lasertuotteeksi standardin IEC 60825-1 mukaisesti. Luokan 3B
laserit ovat vaarallisia ja aiheuttavat silmävamman riskin suorassa altistu-
misessa.
OM64590FI.book Page 226 Thursday, August 4, 2016 1:04 PM

227
2-4. Toyota Safety Sense
2
Ajettaessa
OM64590FI

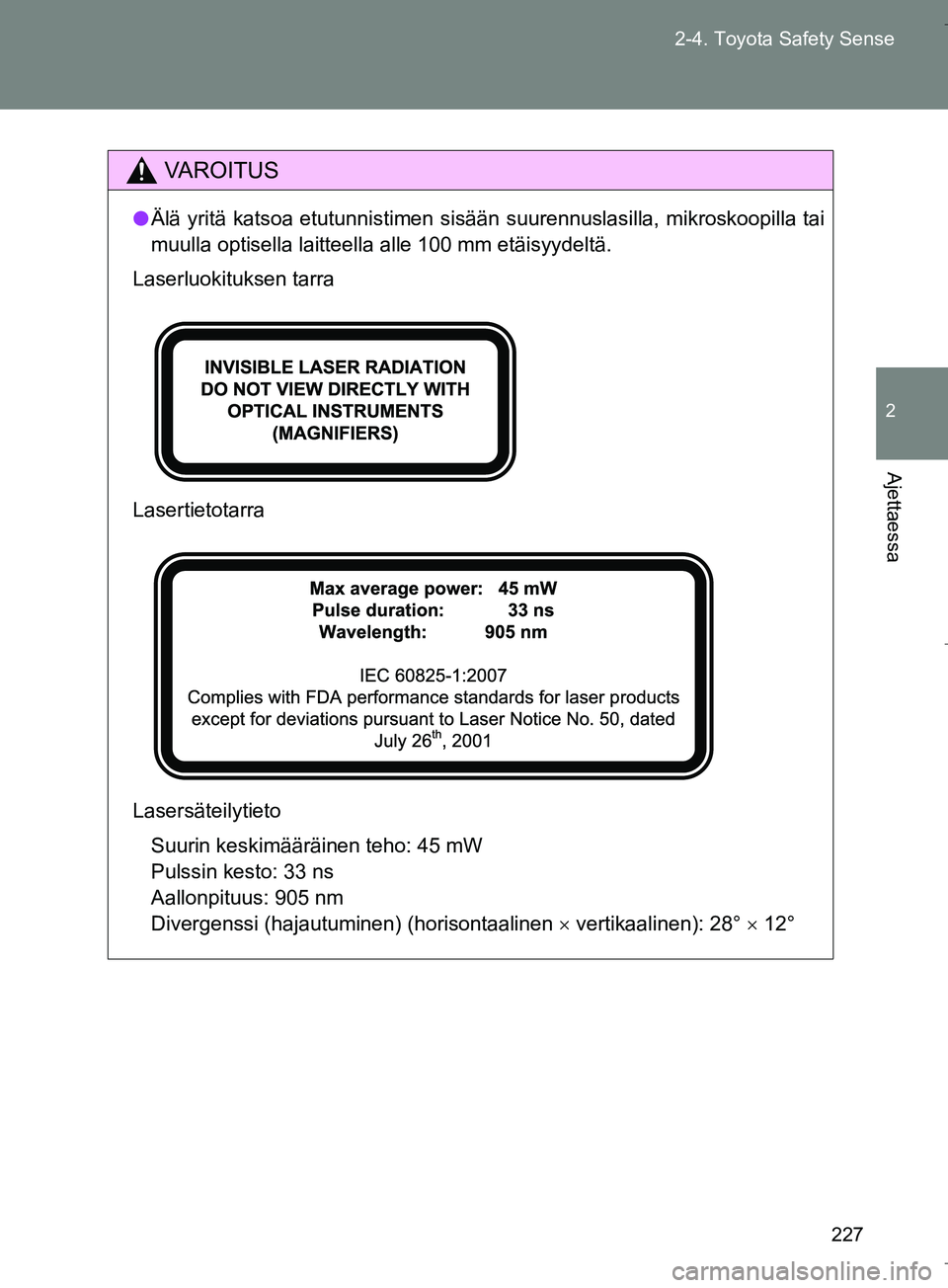

VAROITUS
l
Älä yritä katsoa etutunnistimen sisään suurennuslasilla, mikroskoopilla tai
muulla optisella laitteella alle 100 mm etäisyydeltä.
Laserluokituksen tarra
Lasertietotarra
Lasersäteilytieto Suurin keskimääräinen teho: 45 mW
Pulssin kesto: 33 ns
Aallonpituus: 905 nm
Divergenssi (hajautuminen) (horisontaalinen  vertikaalinen): 28°  12°
OM64590FI.book Page 227 Thursday, August 4, 2016 1:04 PM

228
2-4. Toyota Safety Sense
OM64590FI

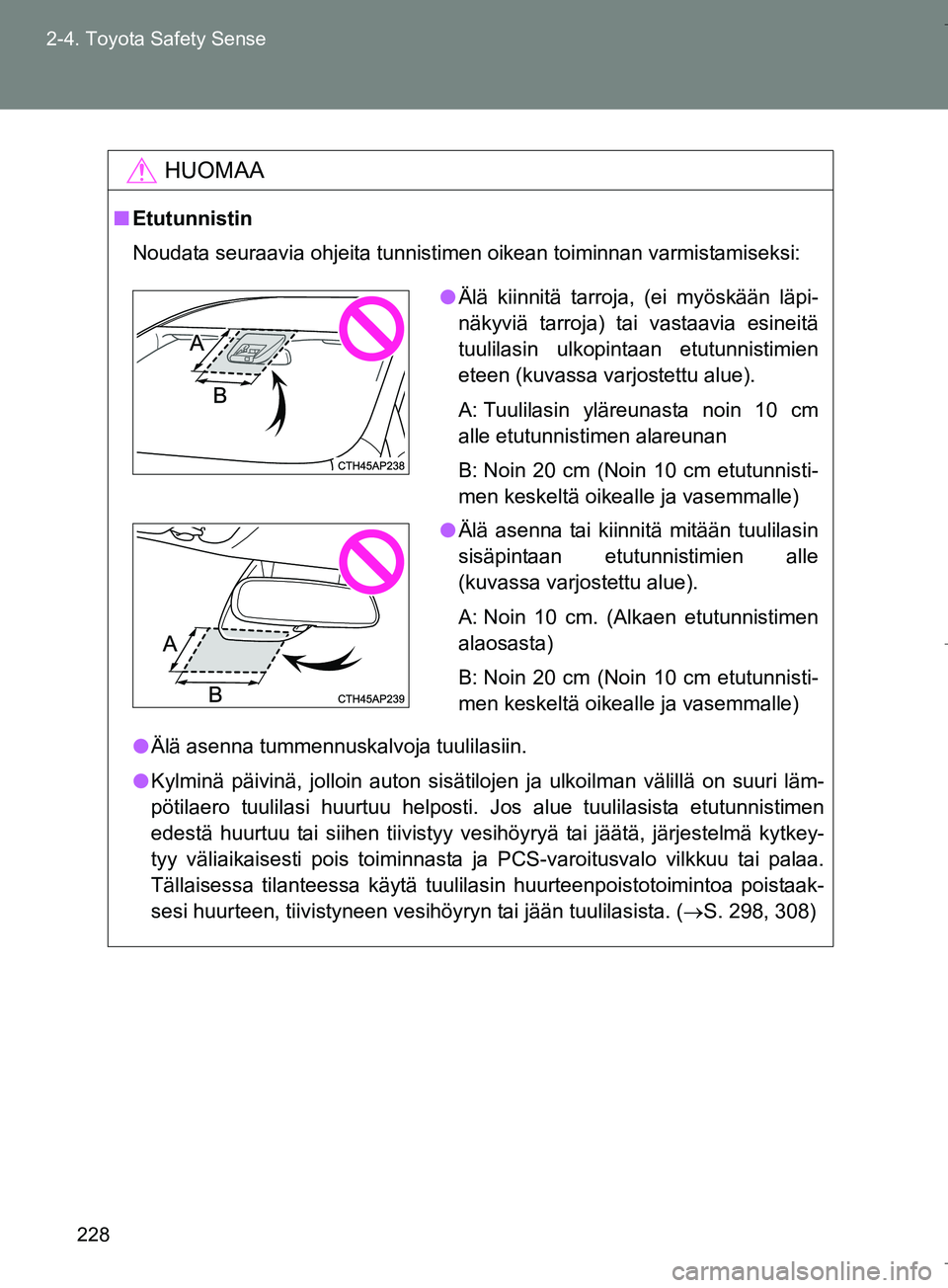

HUOMAA
n
Etutunnistin
Noudata seuraavia ohjeita tunnistimen oikean toiminnan varmistamiseksi:
l Älä asenna tummennuskalvoja tuulilasiin.
l Kylminä päivinä, jolloin auton sisätilojen ja ulkoilman välillä on suuri läm-
pötilaero tuulilasi huurtuu helposti. Jos alue tuulilasista etutunnistimen
edestä huurtuu tai siihen tiivistyy vesihöyryä tai jäätä, järjestelmä kytkey-
tyy väliaikaisesti pois toiminnasta ja PCS-varoitusvalo vilkkuu tai palaa.
Tällaisessa tilanteessa käytä tuulilasin huurteenpoistotoimintoa poistaak-
sesi huurteen, tiivistyneen vesihöyryn tai jään tuulilasista. ( S. 298, 308)
lÄlä kiinnitä tarroja, (ei myöskään läpi-
näkyviä tarroja) tai vastaavia esineitä
tuulilasin ulkopintaan etutunnistimien
eteen (kuvassa varjostettu alue).
A: Tuulilasin yläreunasta noin 10 cm
alle etutunnistimen alareunan
B: Noin 20 cm (Noin 10 cm etutunnisti-
men keskeltä oikealle ja vasemmalle)
l Älä asenna tai kiinnitä mitään tuulilasin
sisäpintaan etutunnistimien alle
(kuvassa varjostettu alue).
A: Noin 10 cm. (Alkaen etutunnistimen
alaosasta)
B: Noin 20 cm (Noin 10 cm etutunnisti-
men keskeltä oikealle ja vasemmalle)
OM64590FI.book Page 228 Thursday, August 4, 2016 1:04 PM

229
2-4. Toyota Safety Sense
2
Ajettaessa
OM64590FI

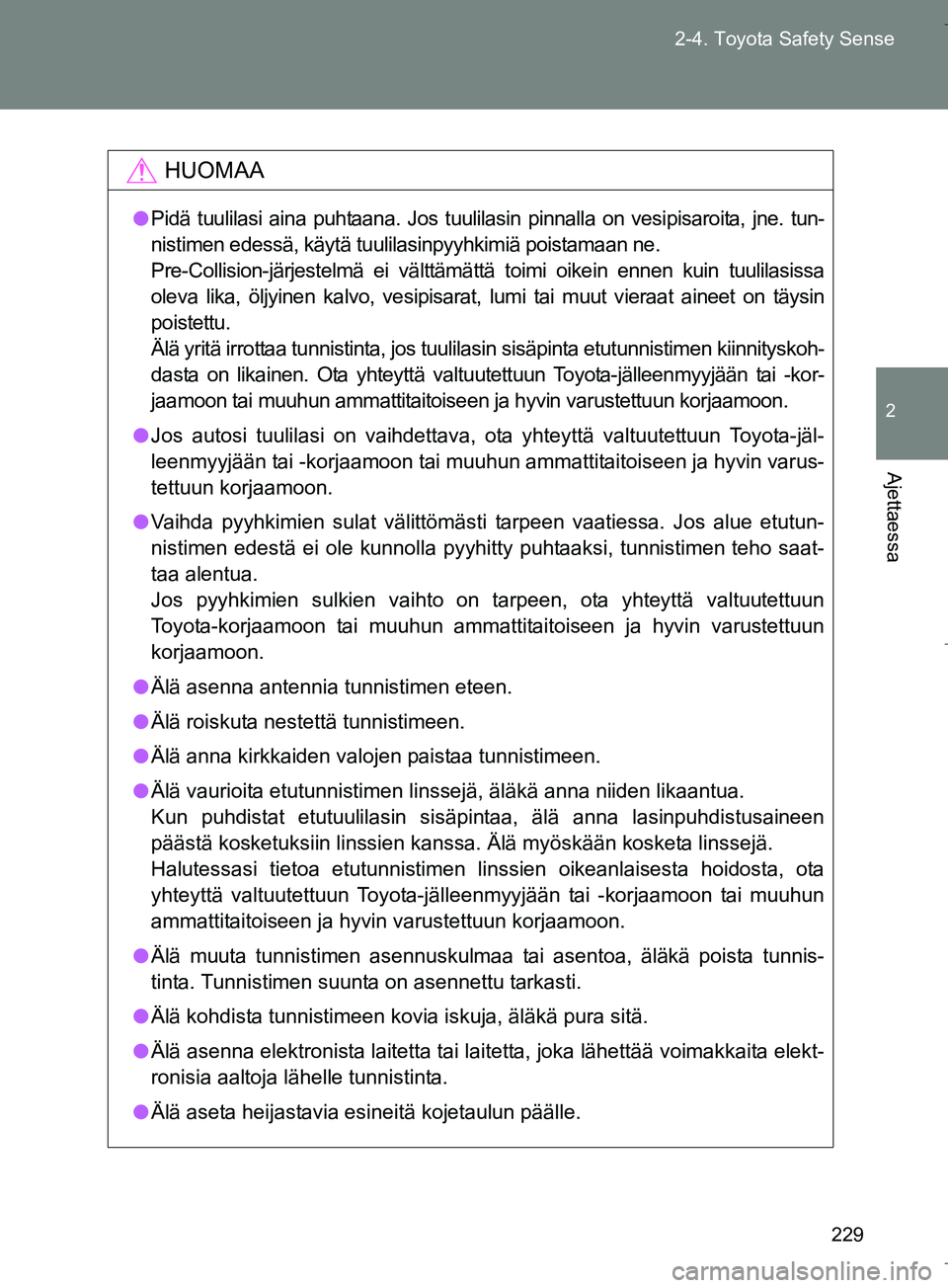

HUOMAA
l
Pidä tuulilasi aina puhtaana. Jos tuulilasin pinnalla on vesipisaroita, jne. tun-
nistimen edessä, käytä tuulilasinpyyhkimiä poistamaan ne.
Pre-Collision-järjestelmä ei välttämätt ä toimi oikein ennen kuin tuulilasissa
oleva lika, öljyinen kalvo, vesipisarat, lumi tai muut vieraat aineet on täysin
poistettu.
Älä yritä irrottaa tunnistinta, jos tuulilasin sisäpinta etutunnistimen kiinnityskoh-
dasta on likainen. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Jos autosi tuulilasi on vaihdettava, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
l Vaihda pyyhkimien sulat välittömästi tarpeen vaatiessa. Jos alue etutun-
nistimen edestä ei ole kunnolla pyyhitty puhtaaksi, tunnistimen teho saat-
taa alentua.
Jos pyyhkimien sulkien vaihto on tarpeen, ota yhteyttä valtuutettuun
Toyota-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
l Älä asenna antennia tunnistimen eteen.
l Älä roiskuta nestettä tunnistimeen.
l Älä anna kirkkaiden valojen paistaa tunnistimeen.
l Älä vaurioita etutunnistimen linssejä, äläkä anna niiden likaantua.
Kun puhdistat etutuulilasin sisäpintaa, älä anna lasinpuhdistusaineen
päästä kosketuksiin linssien kanssa. Älä myöskään kosketa linssejä.
Halutessasi tietoa etutunnistimen linssien oikeanlaisesta hoidosta, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Älä muuta tunnistimen asennuskulmaa tai asentoa, äläkä poista tunnis-
tinta. Tunnistimen suunta on asennettu tarkasti.
l Älä kohdista tunnistimeen kovia iskuja, äläkä pura sitä.
l Älä asenna elektronista laitetta tai laitetta, joka lähettää voimakkaita elekt-
ronisia aaltoja lähelle tunnistinta.
l Älä aseta heijastavia esineitä kojetaulun päälle.
OM64590FI.book Page 229 Thursday, August 4, 2016 1:04 PM

230
2-4. Toyota Safety Sense
OM64590FI

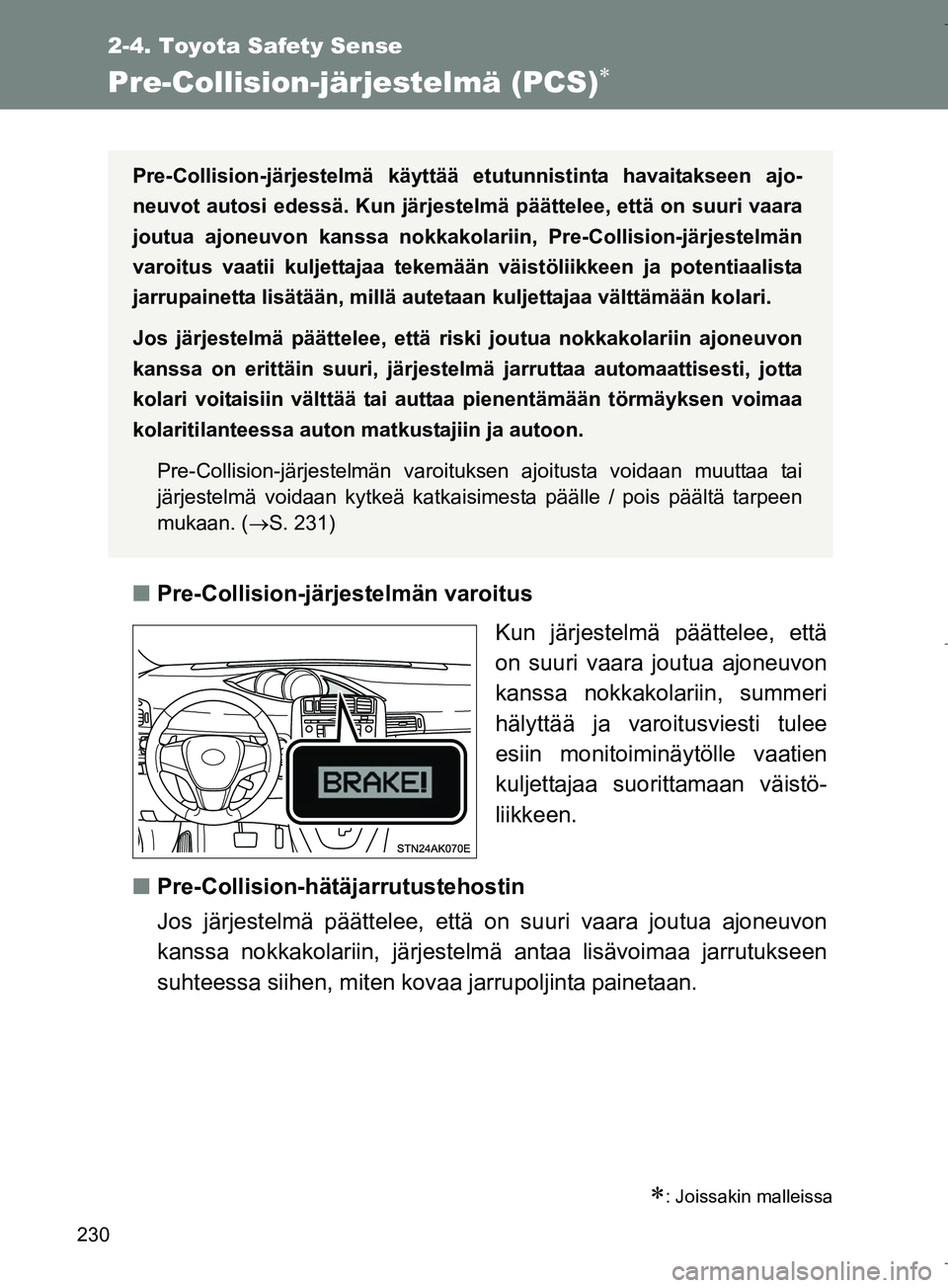

Pre-Collision-järjestelmä (PCS)
nPre-Collision-järjestelmän varoitus
Kun järjestelmä päättelee, että
on suuri vaara joutua ajoneuvon
kanssa nokkakolariin, summeri
hälyttää ja varoitusviesti tulee
esiin monitoiminäytölle vaatien
kuljettajaa suorittamaan väistö-
liikkeen.
n Pre-Collision-hätäjarrutustehostin
Jos järjestelmä päättelee, että on suuri vaara joutua ajoneuvon
kanssa nokkakolariin, järjestelmä antaa lisävoimaa jarrutukseen
suhteessa siihen, miten ko vaa jarrupoljinta painetaan.
: Joissakin malleissa
Pre-Collision-järjestelmä käyttää etutunnistinta havaitakseen ajo-
neuvot autosi edessä. Kun järjestelmä päättelee, että on suuri vaara
joutua ajoneuvon kanssa nokkakolari in, Pre-Collision-järjestelmän
varoitus vaatii kuljettajaa tekemään väistöliikkeen ja potentiaalista
jarrupainetta lisätään, millä autetaan kuljettajaa välttämään kolari.
Jos järjestelmä päättelee, että riski joutua nokkakolariin ajoneuvon
kanssa on erittäin suuri, järjestelmä jarruttaa automaattisesti, jotta
kolari voitaisiin välttää tai autt aa pienentämään törmäyksen voimaa
kolaritilanteessa auton matkustajiin ja autoon.
Pre-Collision-järjestelmän varoituksen ajoitusta voidaan muuttaa tai
järjestelmä voidaan kytkeä katkaisimesta päälle / pois päältä tarpeen
mukaan. ( S. 231)
OM64590FI.book Page 230 Thursday, August 4, 2016 1:04 PM

231
2-4. Toyota Safety Sense
2
Ajettaessa
OM64590FI
n

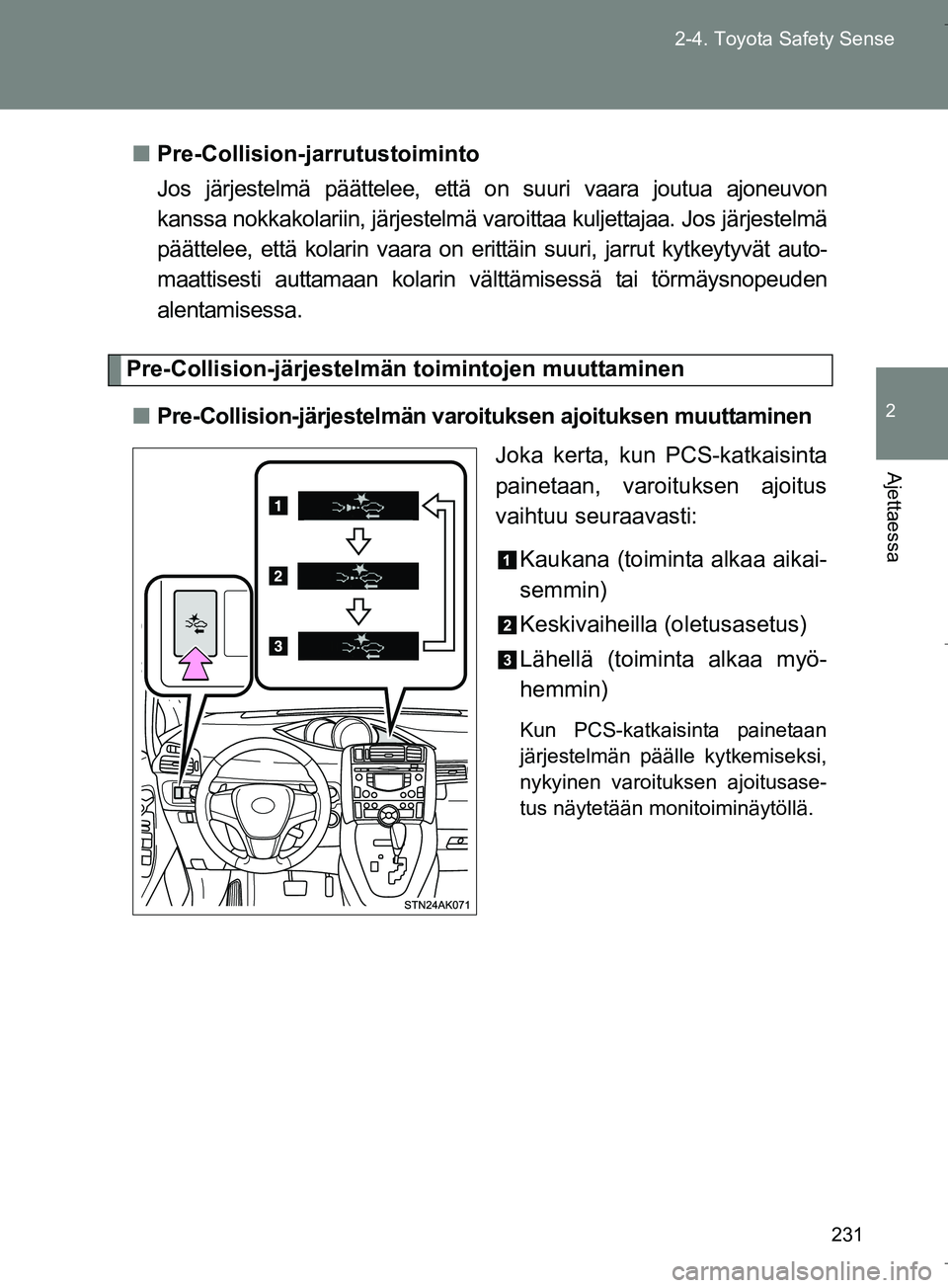

Pre-Collision-jarrutustoiminto
Jos järjestelmä päättelee, että on suuri vaara joutua ajoneuvon
kanssa nokkakolariin, järjestelmä varo ittaa kuljettajaa. Jos järjestelmä
päättelee, että kolarin vaara on erittäin suuri, jarrut kytkeytyvät auto-
maattisesti auttamaan kolarin välttämisessä tai törmäysnopeuden
alentamisessa.
Pre-Collision-järjestelmän toimintojen muuttaminen
n Pre-Collision-järjestelmän varoituksen ajoituksen muuttaminen
Joka kerta, kun PCS-katkaisinta
painetaan, varoituksen ajoitus
vaihtuu seuraavasti:
Kaukana (toiminta alkaa aikai-
semmin)
Keskivaiheilla (oletusasetus)
Lähellä (toiminta alkaa myö-
hemmin)
Kun PCS-katkaisinta painetaan
järjestelmän päälle kytkemiseksi,
nykyinen varoituksen ajoitusase-
tus näytetään monitoiminäytöllä.
OM64590FI.book Page 231 Thursday, August 4, 2016 1:04 PM

232
2-4. Toyota Safety Sense
OM64590FI
n

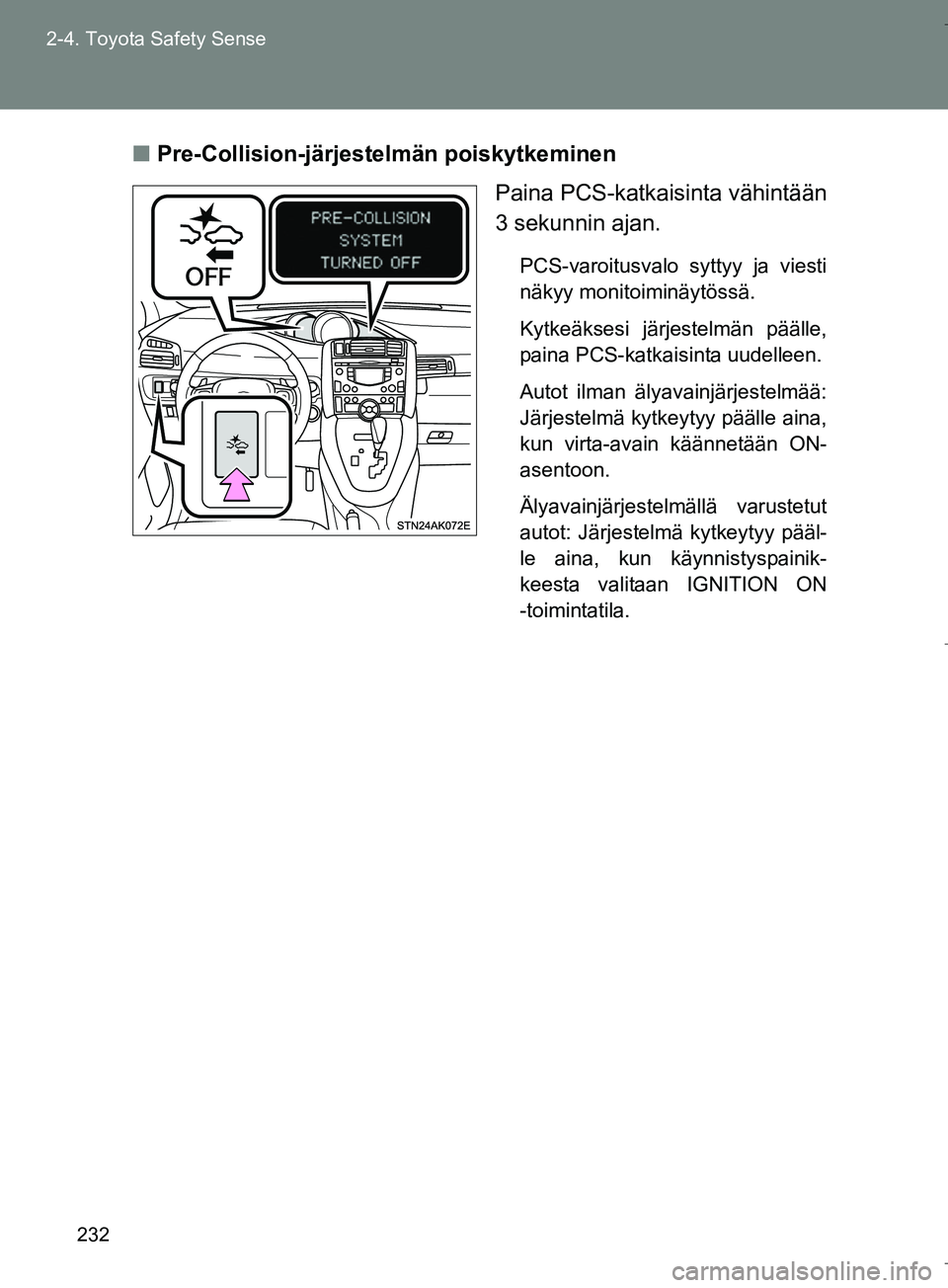

Pre-Collision-järjest elmän poiskytkeminen
Paina PCS-katkaisinta vähintään
3 sekunnin ajan.
PCS-varoitusvalo syttyy ja viesti
näkyy monitoiminäytössä.
Kytkeäksesi järjestelmän päälle,
paina PCS-katkaisinta uudelleen.
Autot ilman älyavainjärjestelmää:
Järjestelmä kytkeytyy päälle aina,
kun virta-avain käännetään ON-
asentoon.
Älyavainjärjestelmällä varustetut
autot: Järjestelmä kytkeytyy pääl-
le aina, kun käynnistyspainik-
keesta valitaan IGNITION ON
-toimintatila.
OM64590FI.book Page 232 Thursday, August 4, 2016 1:04 PM
