2016 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

409
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI

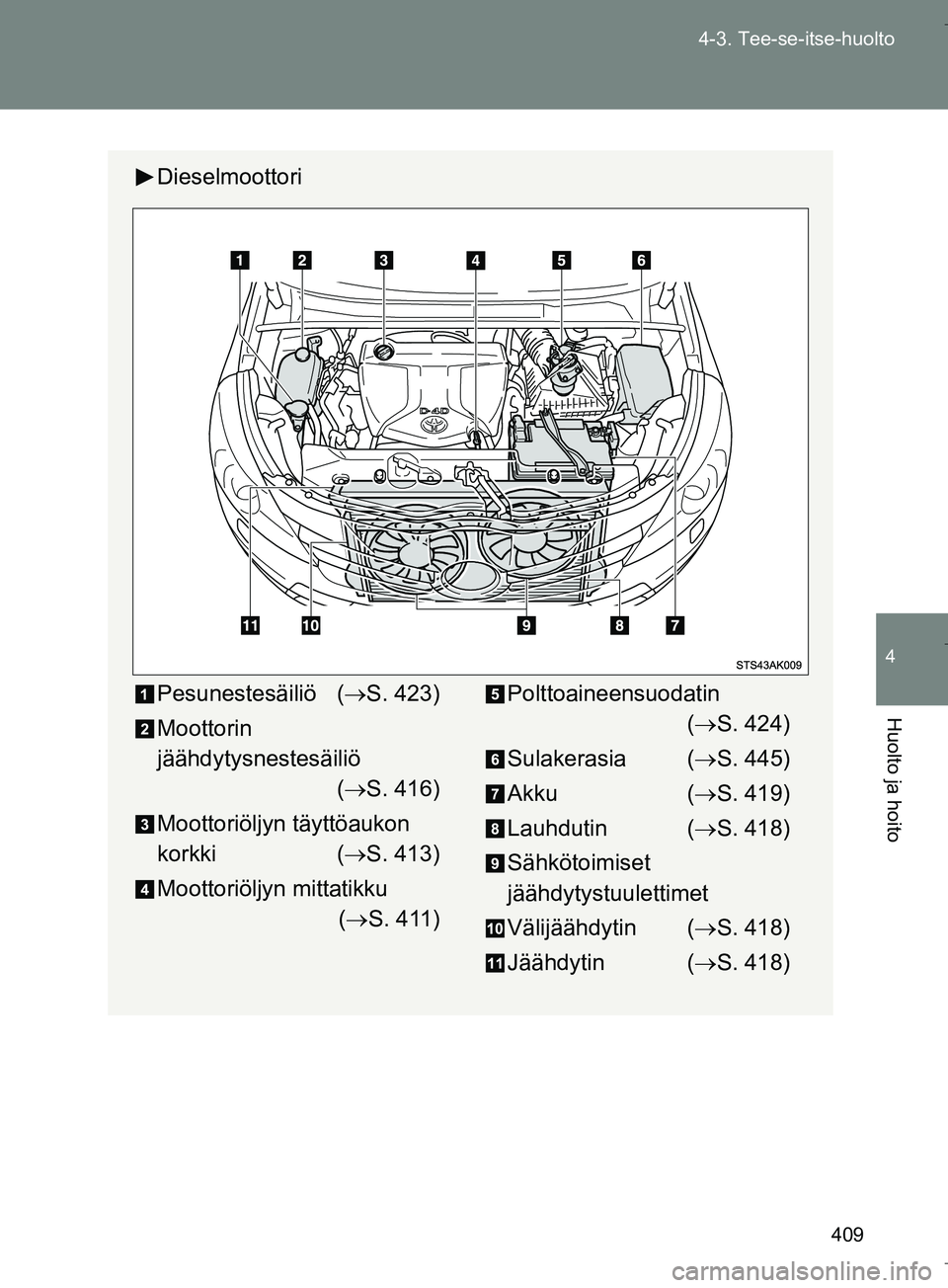

Dieselmoottori
Pesunestesäiliö (
S. 423)
Moottorin
jäähdytysnestesäiliö ( S. 416)
Moottoriöljyn täyttöaukon
korkki ( S. 413)
Moottoriöljyn mittatikku ( S. 411)Polttoaineensuodatin
( S. 424)
Sulakerasia ( S. 445)
Akku ( S. 419)
Lauhdutin ( S. 418)
Sähkötoimiset
jäähdytystuulettimet
Välijäähdytin ( S. 418)
Jäähdytin ( S. 418)
OM64590FI.book Page 409 Thursday, August 4, 2016 1:04 PM

410
4-3. Tee-se-itse-huolto
OM64590FI
Moottoritilan suojus
n Moottoritilan suojuksen irrottaminen
n Kiinnikkeen kiinnittäminen
Paina keskiosa ylös
Työnnä sisään
Paina
HUOMAA
nKiinnitettyäsi moottoritilan suojuksen
Varmistu, että suojus on kunnolla kiinnitetty alkuperäiselle paikalleen.
OM64590FI.book Page 410 Thursday, August 4, 2016 1:04 PM

411
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI

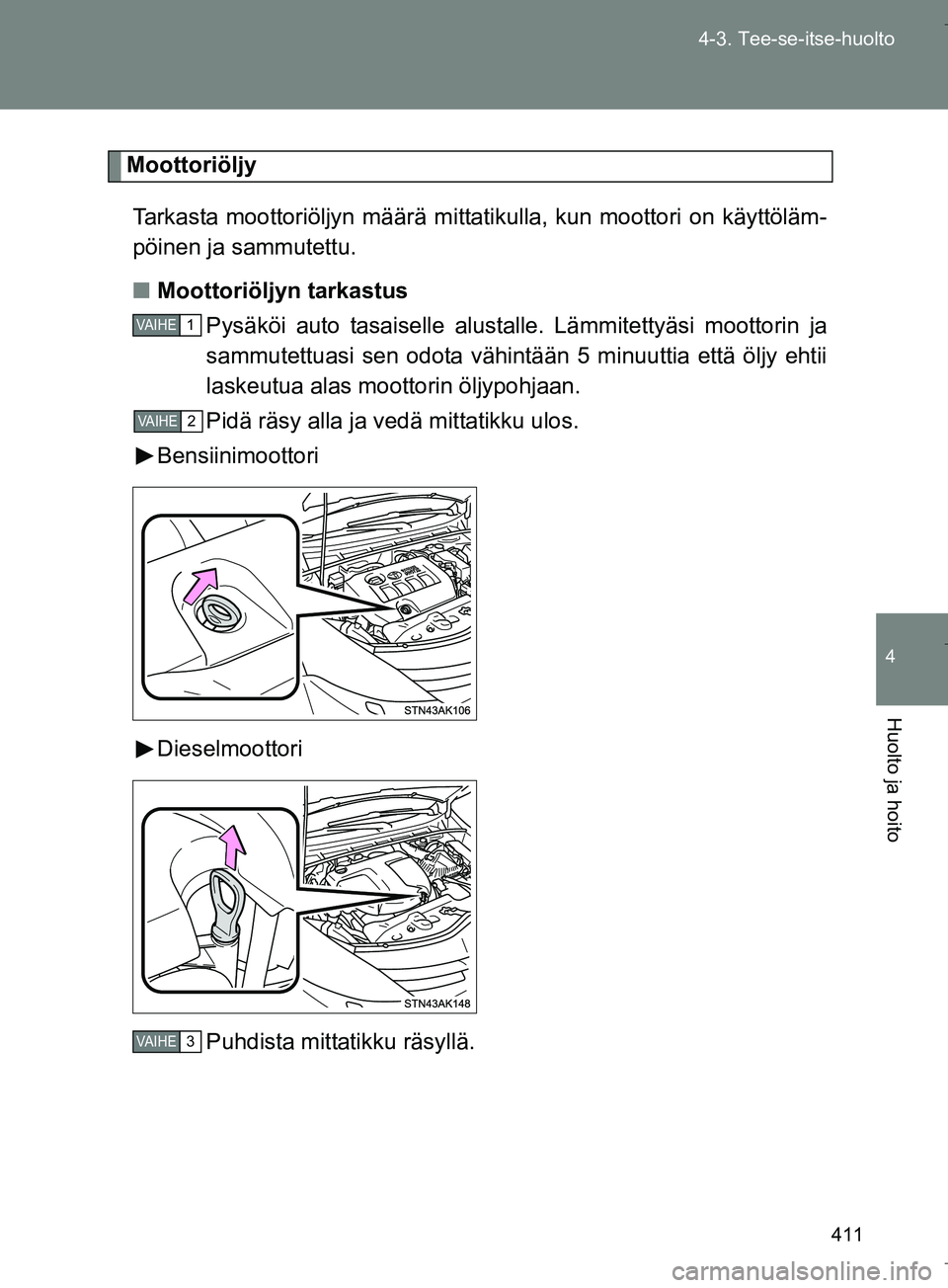

Moottoriöljy
Tarkasta moottoriöljyn määrä mittat ikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
n Moottoriöljyn tarkastus
Pysäköi auto tasaiselle alus talle. Lämmitettyäsi moottorin ja
sammutettuasi sen odota vähintään 5 minuuttia että öljy ehtii
laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Bensiinimoottori
Dieselmoottori
Puhdista mittatikku räsyllä.
VA I H E1
VA I H E2
VA I H E3
OM64590FI.book Page 411 Thursday, August 4, 2016 1:04 PM

412
4-3. Tee-se-itse-huolto
OM64590FI
Työnnä mittatikku pohjaan asti.
Pidä räsy alla ja vedä mittatikku ulos. Tarkista öljyn määrä mit-
tatikusta.
Bensiinimoottori
Alhainen
Normaali
Liian täysi
Mittatikun muoto voi poiketa riip-
puen auton tyypistä ja mootto-
rista.
Dieselmoottori Alhainen
Normaali
Liian täysi
Mittatikun muoto voi poiketa riip-
puen auton tyypistä ja mootto-
rista.
Puhdista mittatikku ja työnnä se takaisin pohjaan asti.
VA I H E4
VA I H E5
VA I H E6
OM64590FI.book Page 412 Thursday, August 4, 2016 1:04 PM

413
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI
n

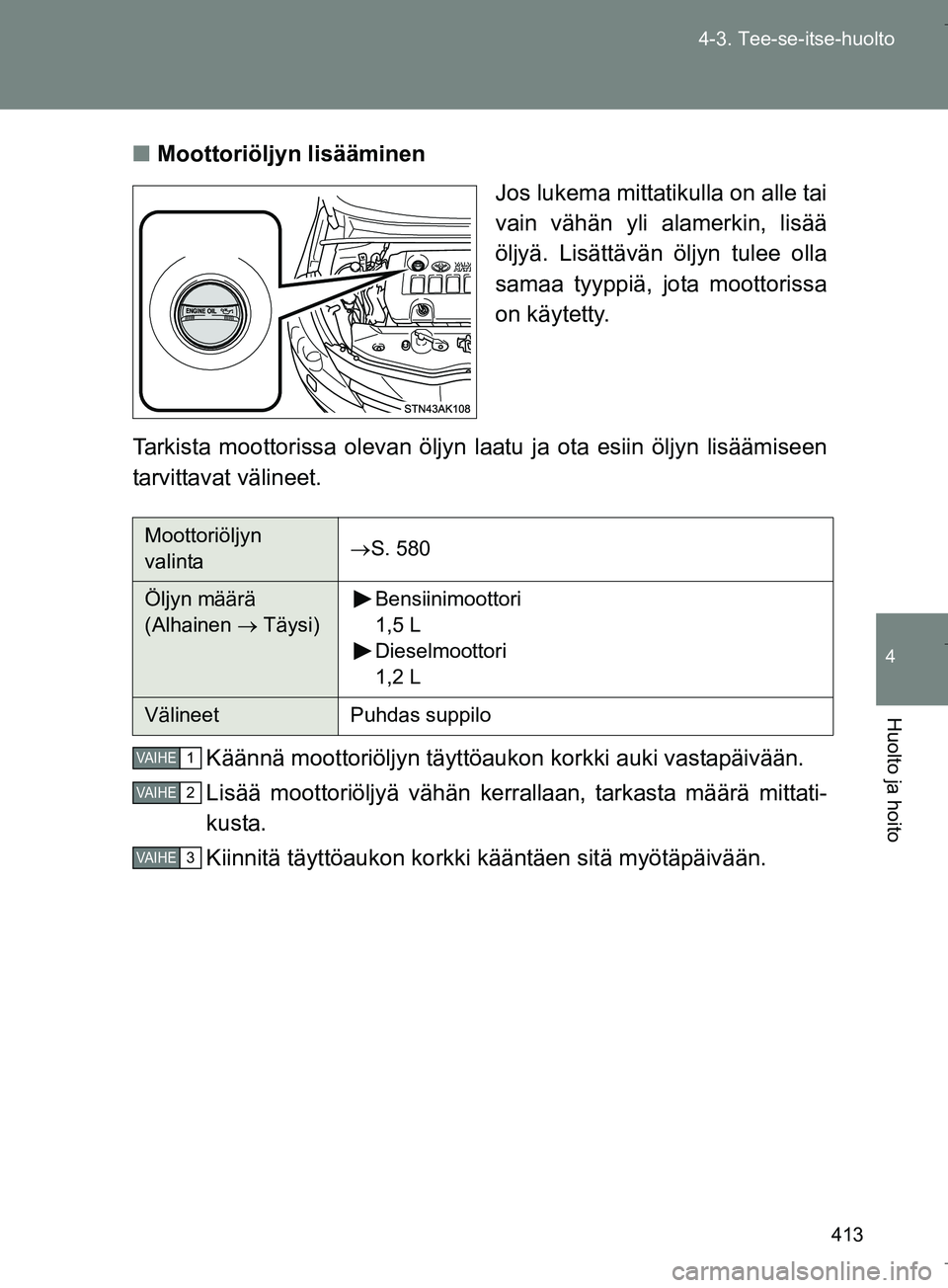

Moottoriöljyn lisääminen
Jos lukema mittatikulla on alle tai
vain vähän yli alamerkin, lisää
öljyä. Lisättävän öljyn tulee olla
samaa tyyppiä, jota moottorissa
on käytetty.
Tarkista moottorissa olevan öljyn l aatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
Käännä moottoriöljyn täyttöauk on korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerrallaan, tarkasta määrä mittati-
kusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
Moottoriöljyn
valinta
S. 580
Öljyn määrä
(Alhainen  Täysi) Bensiinimoottori
1,5 L
Dieselmoottori
1,2 L
Välineet
Puhdas suppilo
VA I H E1
VA I H E2
VA I H E3
OM64590FI.book Page 413 Thursday, August 4, 2016 1:04 PM

414
4-3. Tee-se-itse-huolto
OM64590FI
n
Moottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon aikana. Seuraavissa tilanteissa öljyn-
kulutus voi kasvaa ja moottoriöljyä saatetaan joutua lisäämään moottoriin
ennen huoltovälin täyttymistä.
l Jos moottori on uusi, kuten silloin, kun auto on juuri hankittu tai jos moot-
tori on vaihdettu
l Jos käytetään huonolaatuista, tai viskositeetiltaan vääränlaista öljyä
l Jos ajetaan korkeilla moottorin käyntinopeuksilla, tai hinattaessa ras-
kaalla kuormalla tai silloin, jos kiihdytetään ja hidastetaan toistuvasti
l Jos auto jätetään joutokäynnille pitkäksi aikaa, tai kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
Öljynvaihtoväli on vaihteleva ja riippuu auton käyttöolosuht\
eista.
n Moottoriöljyn vaihdon jälkeen (vain dieselmoottori)
Moottorin öljynvaihdon muistutusjärjestelmä tulee nollata. Toimi seuraavasti:
Käännä virta-avain ON-asentoon (autot ilman älyavainjärjestelmää)
tai valitse käynnistyspainikkeesta IGNITION ON -toimintatila (autot
älyavainjärjestelmällä) ja vaihda sitten näyttöön osamatkamittari A.
(S. 187)
Käännä virta-avain LOCK-asentoon (autot ilman älyavainjärjestel-
mää) tai valitse käynnistyspainikkeesta OFF-toimintatila (älyavain-
järjestelmällä varustetut autot).
Jatka painikkeen painamista, kunnes mittari näyttää lukemaa "00000"
ja järjestelmän nollaustoimenpide on suoritettu.
VA I H E1
VA I H E2
Samalla, kun pidät näytön vaihtopainiketta
painettuna, ( S. 187) käännä virta-avain
ON-asentoon (autot ilman älyavainjärjestel-
mää) tai valitse käynnistyspainikkeesta
IGNITION ON -toimintatila (älyavainjärjes-
telmällä varustetut autot) ja kuvassa näkyvä
viesti ilmestyy näytölle.VA I H E3
VA I H E4
OM64590FI.book Page 414 Thursday, August 4, 2016 1:04 PM

415
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI

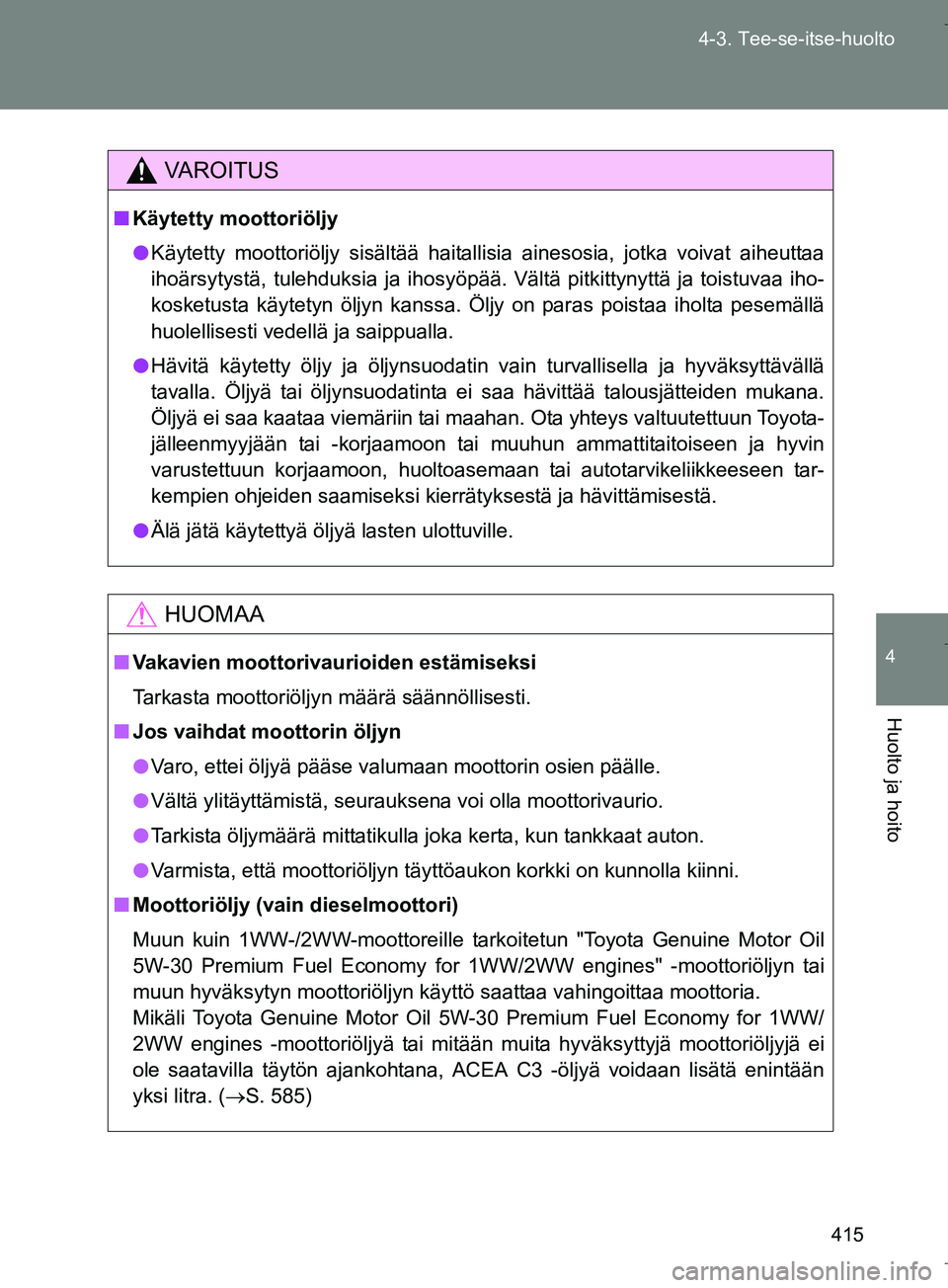

VAROITUS
n
Käytetty moottoriöljy
l Käytetty moottoriöljy sisältää haitallisia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyöpää. Vältä pitkittynyttä ja toistuvaa iho-
kosketusta käytetyn öljyn kanssa. Öljy on paras poistaa iholta pesemällä
huolellisesti vedellä ja saippualla.
l Hävitä käytetty öljy ja öljynsuodatin vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai maahan. Ota yhteys valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon, huoltoasemaan tai autotarvikeliikkeeseen tar-
kempien ohjeiden saamiseksi kierrätyksestä ja hävittämisestä\
.
l Älä jätä käytettyä öljyä lasten ulottuville.
HUOMAA
nVakavien moottorivaurioiden estämiseksi
Tarkasta moottoriöljyn määrä säännöllisesti.
n Jos vaihdat moottorin öljyn
l Varo, ettei öljyä pääse valumaan moottorin osien päälle.
l Vältä ylitäyttämistä, seurauksena voi olla moottorivaurio.
l Tarkista öljymäärä mittatikulla joka kerta, kun tankkaat auton.
l Varmista, että moottoriöljyn täyttöaukon korkki on kunnolla kiinni.
n Moottoriöljy (vain dieselmoottori)
Muun kuin 1WW-/2WW-moottoreille tarkoitetun "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines" -moottoriöljyn tai
muun hyväksytyn moottoriöljyn käyttö saattaa vahingoittaa moottoria.
Mikäli Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines -moottoriöljyä tai mitään muita hyväksyttyjä moottoriöljyjä ei
ole saatavilla täytön ajankohtana, ACEA C3 -öljyä voidaan lisätä enintään
yksi litra. ( S. 585)
OM64590FI.book Page 415 Thursday, August 4, 2016 1:04 PM

416
4-3. Tee-se-itse-huolto
OM64590FI

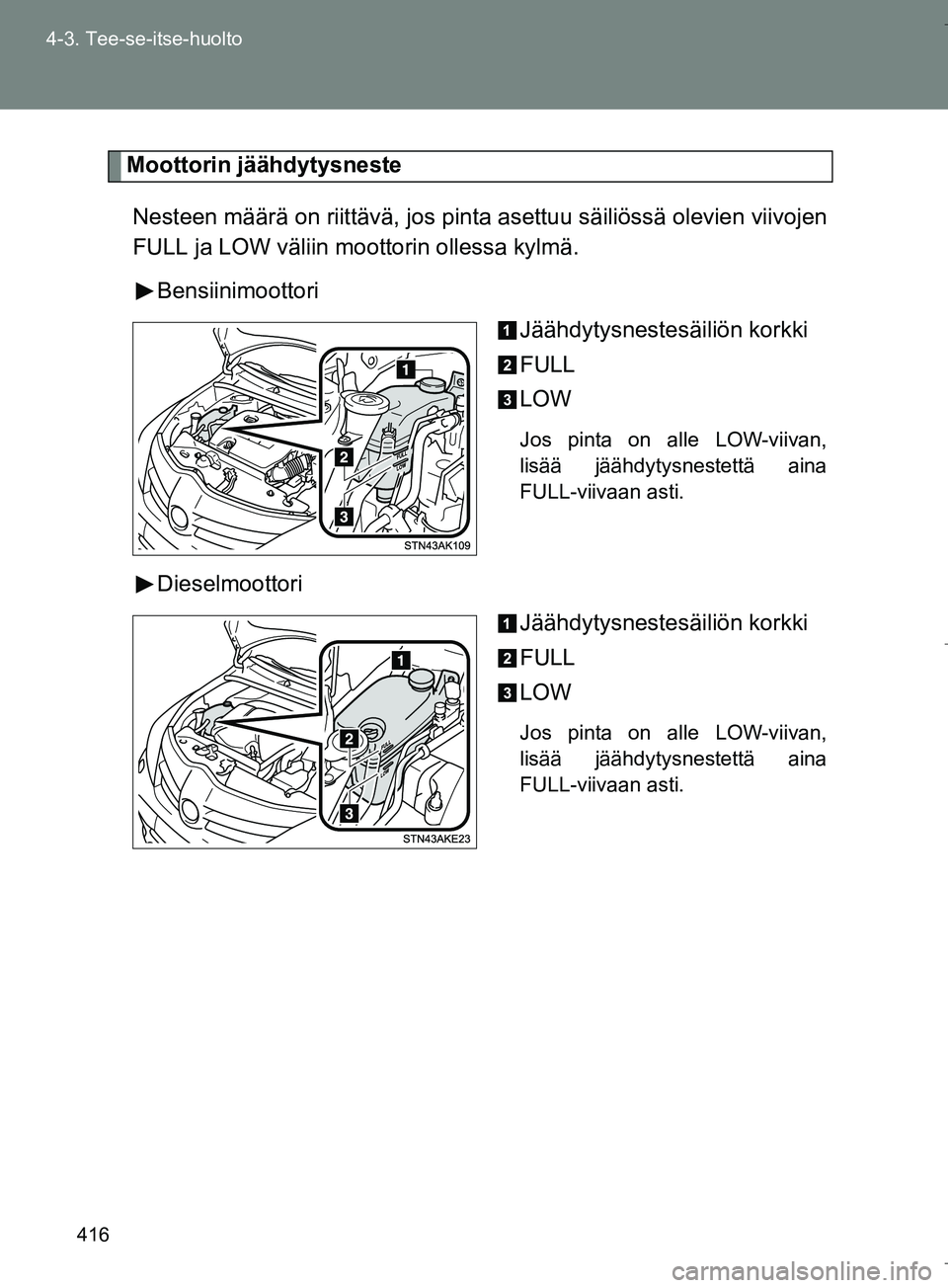

Moottorin jäähdytysneste
Nesteen määrä on riittävä, jos pinta asettuu säiliössä olevien viivojen
FULL ja LOW väliin moottorin ollessa kylmä. Bensiinimoottori Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan,
lisää jäähdytysnestettä aina
FULL-viivaan asti.
Dieselmoottori
Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan,
lisää jäähdytysnestettä aina
FULL-viivaan asti.
OM64590FI.book Page 416 Thursday, August 4, 2016 1:04 PM
