2016 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

289
2-6. Ajotietoa
2
Ajettaessa
OM64590FI
n

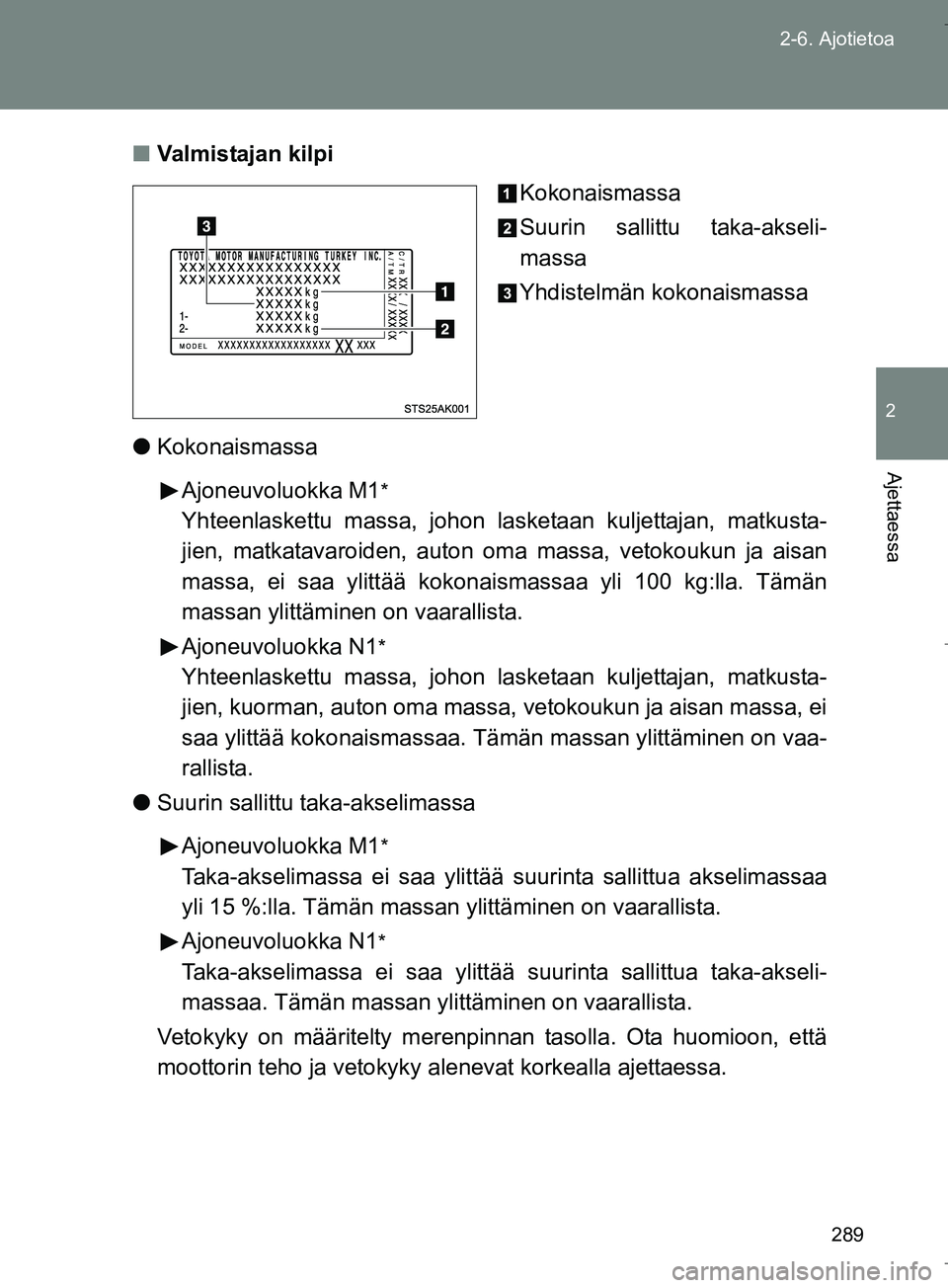

Valmistajan kilpi
Kokonaismassa
Suurin sallittu taka-akseli-
massa
Yhdistelmän kokonaismassa
l Kokonaismassa
Ajoneuvoluokka M1
*
Yhteenlaskettu massa, johon lasketaan kuljettajan, matkusta-
jien, matkatavaroiden, auton om a massa, vetokoukun ja aisan
massa, ei saa ylittää kokonais massaa yli 100 kg:lla. Tämän
massan ylittämine n on vaarallista.
Ajoneuvoluokka N1
*
Yhteenlaskettu massa, johon lasketaan kuljettajan, matkusta-
jien, kuorman, auton oma massa, vetokoukun ja aisan massa, ei
saa ylittää kokonaismassaa. Täm än massan ylittäminen on vaa-
rallista.
l Suurin sallittu taka-akselimassa
Ajoneuvoluokka M1
*
Taka-akselimassa ei saa ylittää suurinta sallittua akselimassaa
yli 15 %:lla. Tämän massan ylittäminen on vaarallista.
Ajoneuvoluokka N1
*
Taka-akselimassa ei saa ylittä ä suurinta sallittua taka-akseli-
massaa. Tämän ma ssan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että
moottorin teho ja vetokyky alenevat korkealla ajettaessa.
OM64590FI.book Page 289 Thursday, August 4, 2016 1:04 PM

290
2-6. Ajotietoa
OM64590FI
l
Yhdistelmän kokonaismassa
Auton kokonaispaino ja vedettävän perävaunun paino.
*: Ajoneuvoluokka selviää kysymällä valtuutetulta Toyota-jälleenmyyjältä tai
-korjaamolta tai muulta ammattitaitoiselta ja hyvin varustetulta korjaa-
molta.

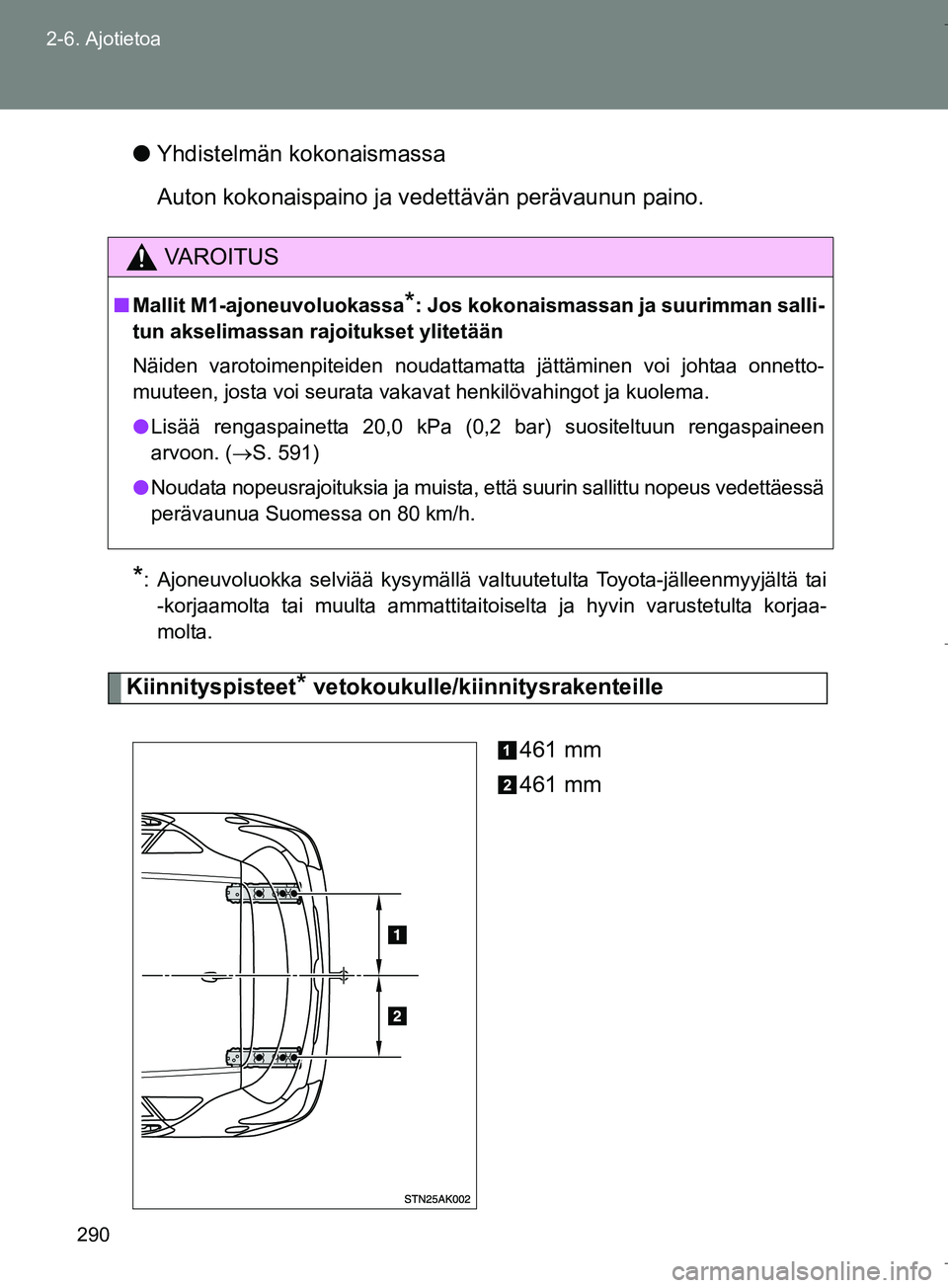

Kiinnityspisteet* vetokoukulle/kiinnitysrakenteille
461 mm
461 mm
VAROITUS
nMallit M1-ajoneuvoluokassa*: Jos kokonaismassan ja suurimman salli-
tun akselimassan rajoitukset ylitetään
Näiden varotoimenpiteiden noudattamatta jättäminen voi johtaa onnetto-
muuteen, josta voi seurata vakavat henkilövahingot ja kuolema.
l Lisää rengaspainetta 20,0 kPa (0,2 bar) suositeltuun rengaspaineen
arvoon. ( S. 591)
l Noudata nopeusrajoituksia ja muista, että suurin sallittu nopeus vedettäessä
perävaunua Suomessa on 80 km/h.
OM64590FI.book Page 290 Thursday, August 4, 2016 1:04 PM

291
2-6. Ajotietoa
2
Ajettaessa
OM64590FI

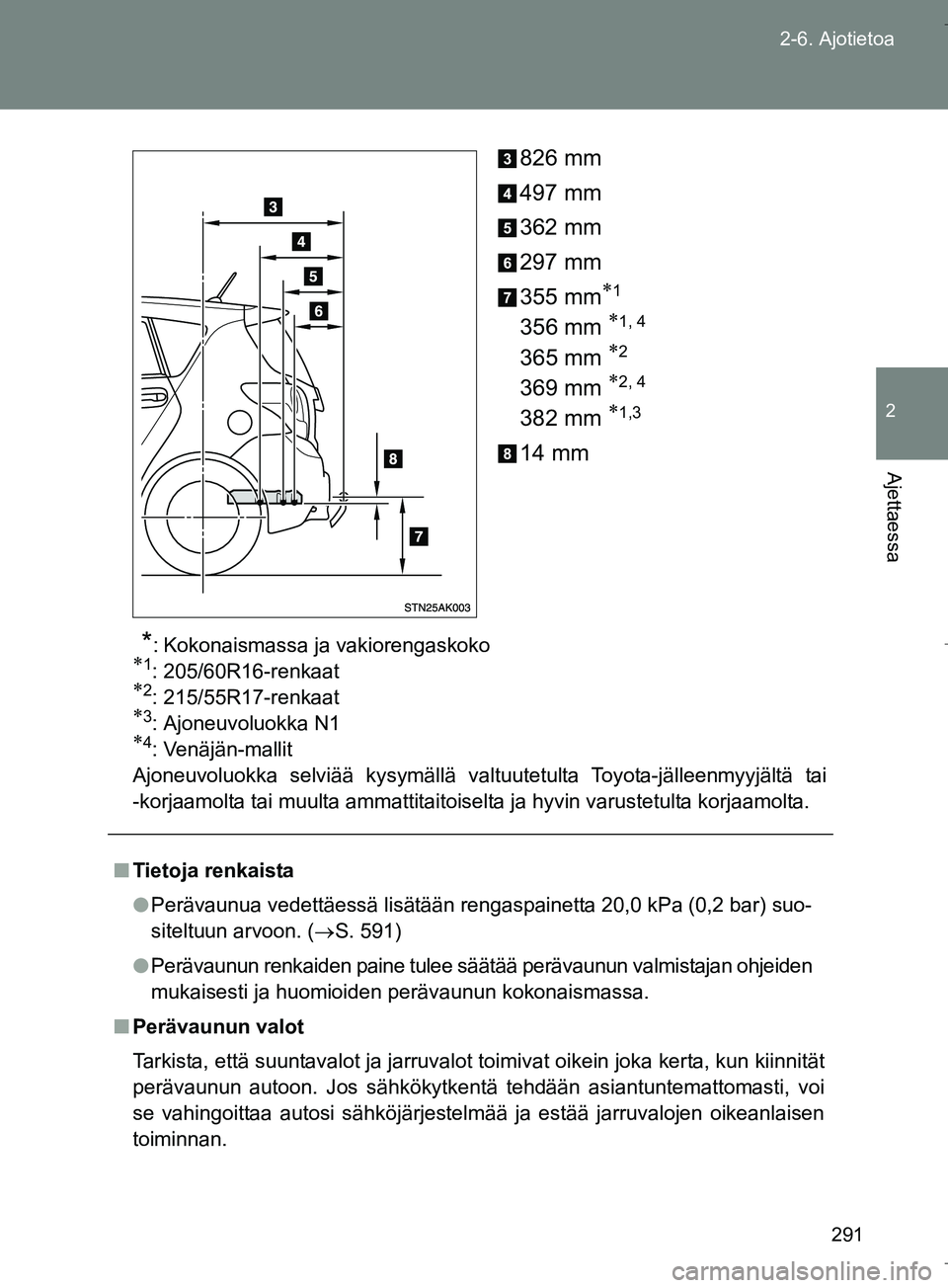

826 mm
497 mm
362 mm
297 mm
355 mm
1
356 mm 1, 4
365 mm 2
369 mm 2, 4
382 mm 1,3
14 mm
*: Kokonaismassa ja vakiorengaskoko1: 205/60R16-renkaat2: 215/55R17-renkaat3: Ajoneuvoluokka N14: Venäjän-mallit
Ajoneuvoluokka selviää kysymällä valtuutetulta Toyota-jälleenmyyjältä tai
-korjaamolta tai muulta ammattitaitoiselta ja hyvin varustetulta korjaamolta.
n Tietoja renkaista
l Perävaunua vedettäessä lisätään rengaspainetta 20,0 kPa (0,2 bar) suo-
siteltuun arvoon. ( S. 591)
l Perävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden
mukaisesti ja huomioiden perävaunun kokonaismassa.
n Perävaunun valot
Tarkista, että suuntavalot ja jarruvalot toimivat oikein joka kerta, kun kiinnität
perävaunun autoon. Jos sähkökytkentä tehdään asiantuntemattomasti, voi
se vahingoittaa autosi sähköjärjestelmää ja estää jarruvalojen oikeanlaisen
toiminnan.
OM64590FI.book Page 291 Thursday, August 4, 2016 1:04 PM

292
2-6. Ajotietoa
OM64590FI
n

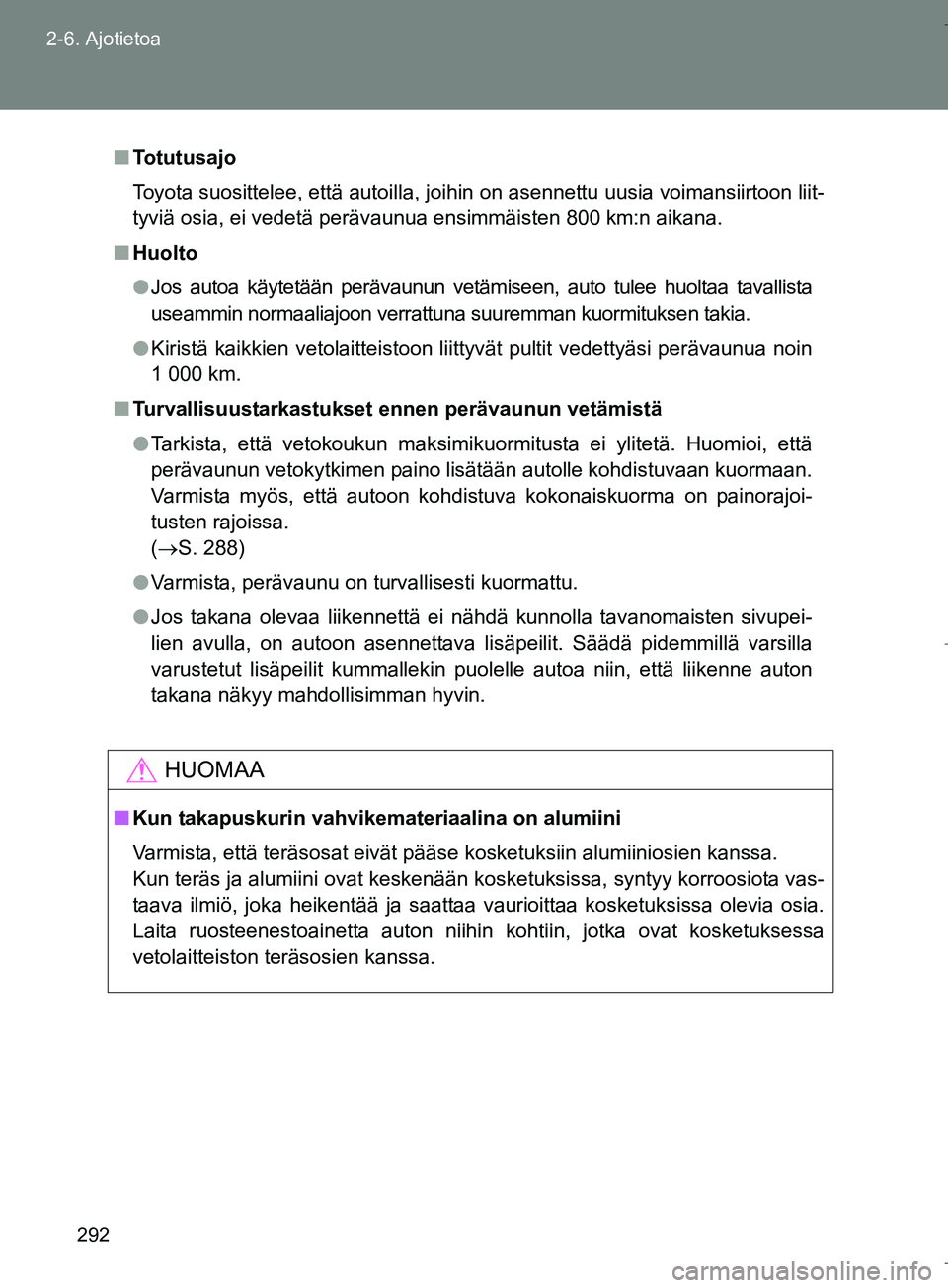

Totutusajo
Toyota suosittelee, että autoilla, joihin on asennettu uusia voimansiirtoon liit-
tyviä osia, ei vedetä perävaunua ensimmäisten 800 km:n aikana.
n Huolto
l Jos autoa käytetään perävaunun vetämiseen, auto tulee huoltaa tavallista
useammin normaaliajoon verrattuna suuremman kuormituksen takia.
l Kiristä kaikkien vetolaitteistoon liittyvät pultit vedettyäsi perävaunua noin
1 000 km.
n Turvallisuustarkastukset ennen perävaunun vetämistä
l Tarkista, että vetokoukun maksimikuormitusta ei ylitetä. Huomioi, että
perävaunun vetokytkimen paino lisätään autolle kohdistuvaan kuormaan.
Varmista myös, että autoon kohdistuva kokonaiskuorma on painorajoi-
tusten rajoissa.
(S. 288)
l Varmista, perävaunu on turvallisesti kuormattu.
l Jos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupei-
lien avulla, on autoon asennettava lisäpeilit. Säädä pidemmillä varsilla
varustetut lisäpeilit kummallekin puolelle autoa niin, että liiken\
ne auton
takana näkyy mahdollisimman hyvin.
HUOMAA
nKun takapuskurin vahvikemateriaalina on alumiini
Varmista, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota vas-
taava ilmiö, joka heikentää ja saattaa vaurioittaa kosketuksissa olevia osia.
Laita ruosteenestoainetta auton niihin kohtiin, jotka ovat kosketuksessa
vetolaitteiston teräsosien kanssa.
OM64590FI.book Page 292 Thursday, August 4, 2016 1:04 PM

293
2-6. Ajotietoa
2
Ajettaessa
OM64590FI

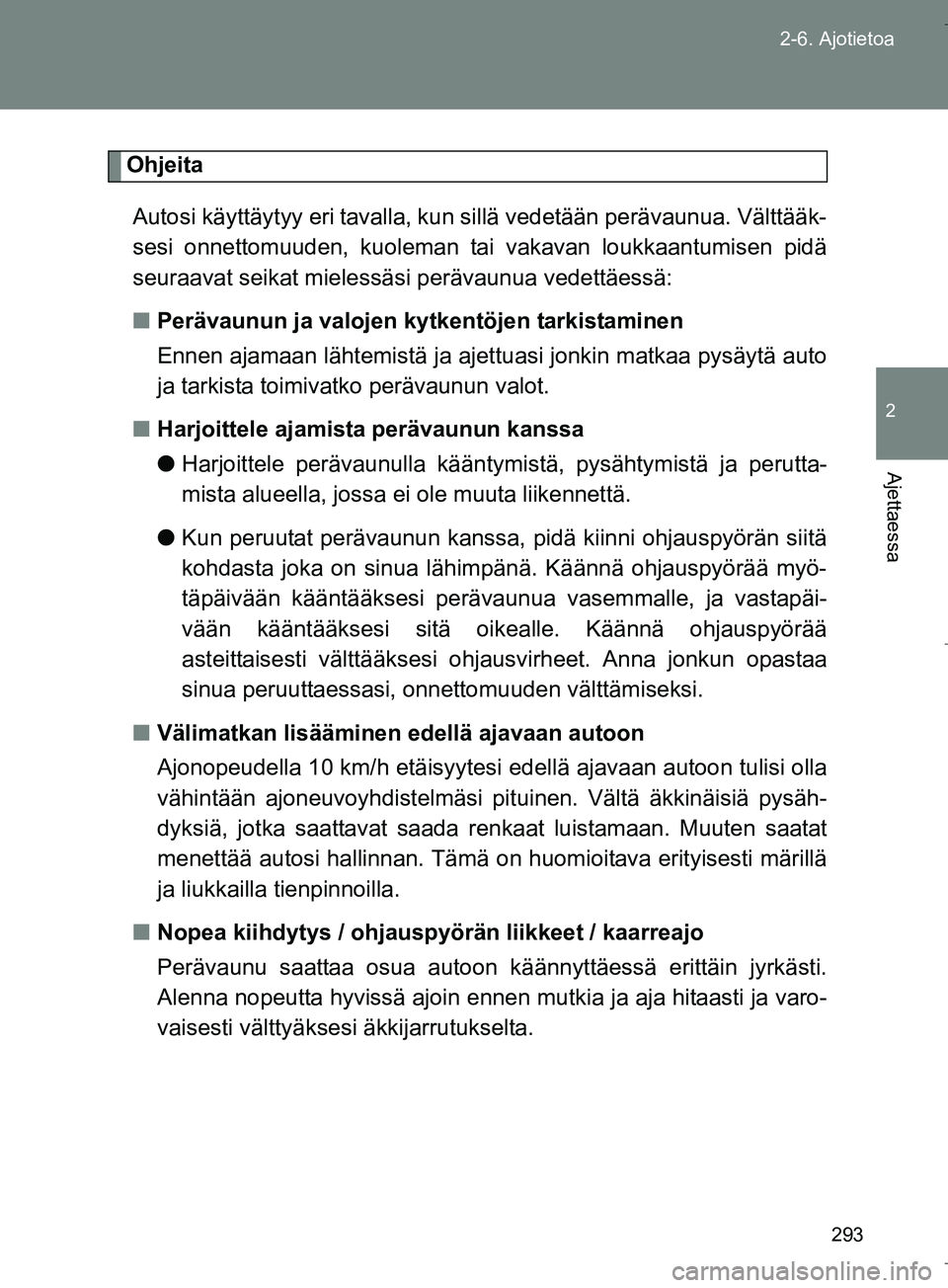

Ohjeita
Autosi käyttäytyy eri tavalla, kun sillä vedetään perävaunua. Välttääk-
sesi onnettomuuden, kuoleman ta i vakavan loukkaantumisen pidä
seuraavat seikat mielessä si perävaunua vedettäessä:
n Perävaunun ja valojen kyt kentöjen tarkistaminen
Ennen ajamaan lähtemistä ja ajet tuasi jonkin matkaa pysäytä auto
ja tarkista toimivatko perävaunun valot.
n Harjoittele ajamista perävaunun kanssa
lHarjoittele perävaunulla kääntymistä, pysähtymistä ja perutta-
mista alueella, jossa ei ole muuta liikennettä.
l Kun peruutat perävaunun kanssa, pidä kiinni ohjauspyörän siitä
kohdasta joka on sinua lähimpänä. Käännä ohjauspyörää myö-
täpäivään kääntääksesi perävaunua vasemmalle, ja vastapäi-
vään kääntääksesi sitä oikealle. Käännä ohjauspyörää
asteittaisesti välttääksesi ohjausvirheet. Anna jonkun opastaa
sinua peruuttaessasi, onnettomuuden välttämiseksi.
n Välimatkan lisääminen edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulisi olla
vähintään ajoneuvoyhdistelmäsi pi tuinen. Vältä äkkinäisiä pysäh-
dyksiä, jotka saattavat saada renkaat luistamaan. Muuten saatat
menettää autosi hallinnan. Tämä on huomioitava erityisesti märillä
ja liukkailla tienpinnoilla.
n Nopea kiihdytys / ohjauspyörän liikkeet / kaarreajo
Perävaunu saattaa osua autoon k äännyttäessä erittäin jyrkästi.
Alenna nopeutta hyvissä ajoin ennen mu tkia ja aja hitaasti ja varo-
vaisesti välttyäksesi äkkijarrutukselta.
OM64590FI.book Page 293 Thursday, August 4, 2016 1:04 PM

294
2-6. Ajotietoa
OM64590FI
n

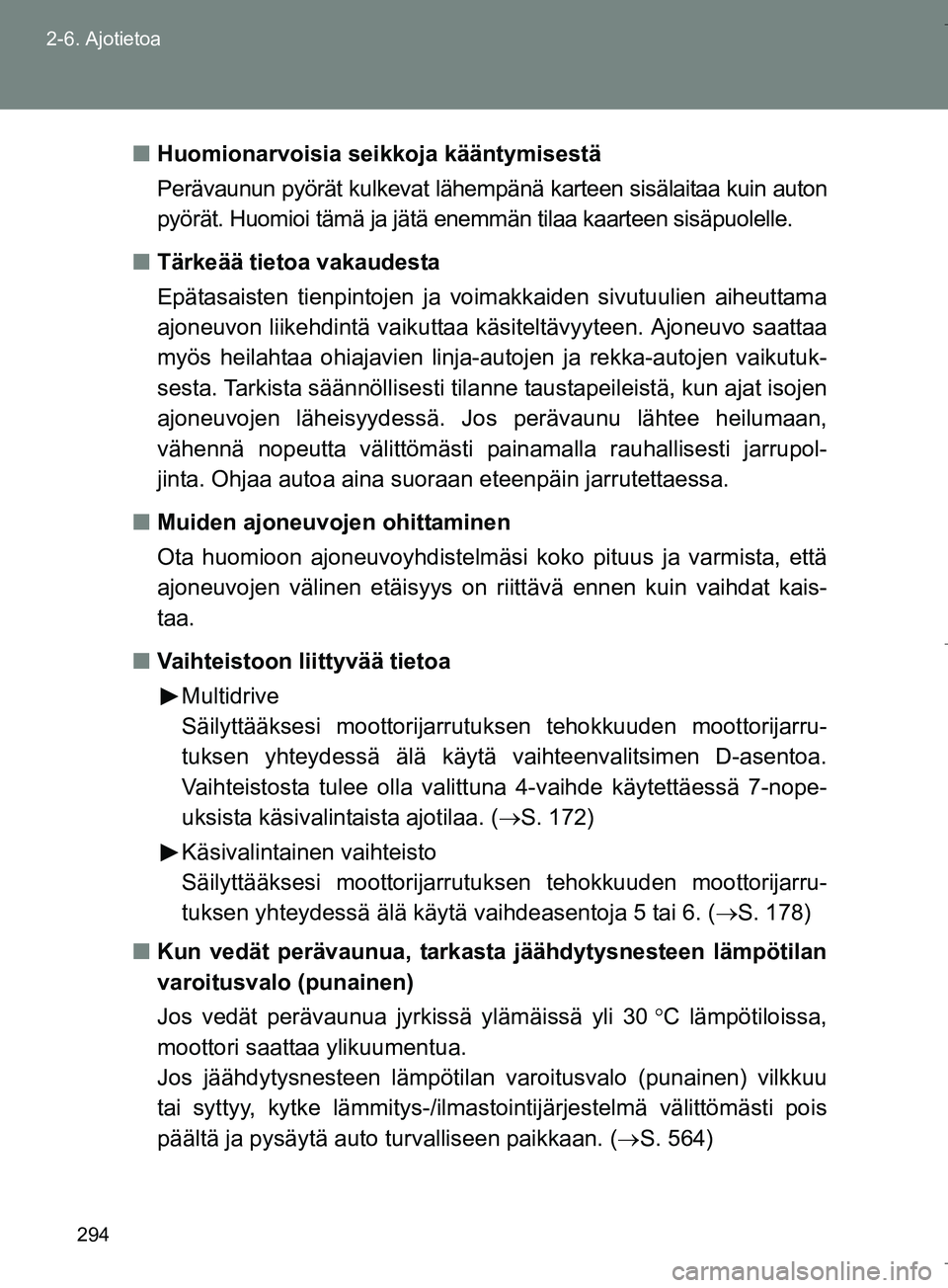

Huomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä karteen sisälaitaa kuin auton
pyörät. Huomioi tämä ja jätä enemmän tilaa kaarteen sisäpuolelle.
n Tärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja voim akkaiden sivutuulien aiheuttama
ajoneuvon liikehdintä vaik uttaa käsiteltävyyteen. Ajoneuvo saattaa
myös heilahtaa ohiajavien linja-autoj en ja rekka-autojen vaikutuk-
sesta. Tarkista säännöllisesti til anne taustapeileistä, kun ajat isojen
ajoneuvojen läheisyydessä. Jos perävaunu lähtee heilumaan,
vähennä nopeutta välittömästi painamalla rauhallisesti jarrupol-
jinta. Ohjaa autoa aina suoraan eteenpäin jarrutettaessa.
n Muiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että
ajoneuvojen välinen etäisyys on riittävä ennen kuin vaihdat kais-
taa.
n Vaihteistoon liittyvää tietoa
Multidrive
Säilyttääksesi moottorijarrutuk sen tehokkuuden moottorijarru-
tuksen yhteydessä älä käytä vaihteenvalitsimen D-asentoa.
Vaihteistosta tulee olla valittuna 4-vaihde käytettäessä 7-nope-
uksista käsivalintaista ajotilaa. ( S. 172)
Käsivalintainen vaihteisto
Säilyttääksesi moottorijarrutuk sen tehokkuuden moottorijarru-
tuksen yhteydessä älä käytä vaihdeasentoja 5 tai 6. ( S. 178)
n Kun vedät perävaunua, tarkasta jäähdytysnesteen lämpötilan
varoitusvalo (punainen)
Jos vedät perävaunua jyrkissä ylämäissä yli 30 C lämpötiloissa,
moottori saattaa ylikuumentua.
Jos jäähdytysnesteen lämpötilan va roitusvalo (punainen) vilkkuu
tai syttyy, kytke lämmitys-/ilmasto intijärjestelmä välittömästi pois
päältä ja pysäytä auto turvalliseen paikkaan. ( S. 564)
OM64590FI.book Page 294 Thursday, August 4, 2016 1:04 PM

295
2-6. Ajotietoa
2
Ajettaessa
OM64590FI
n

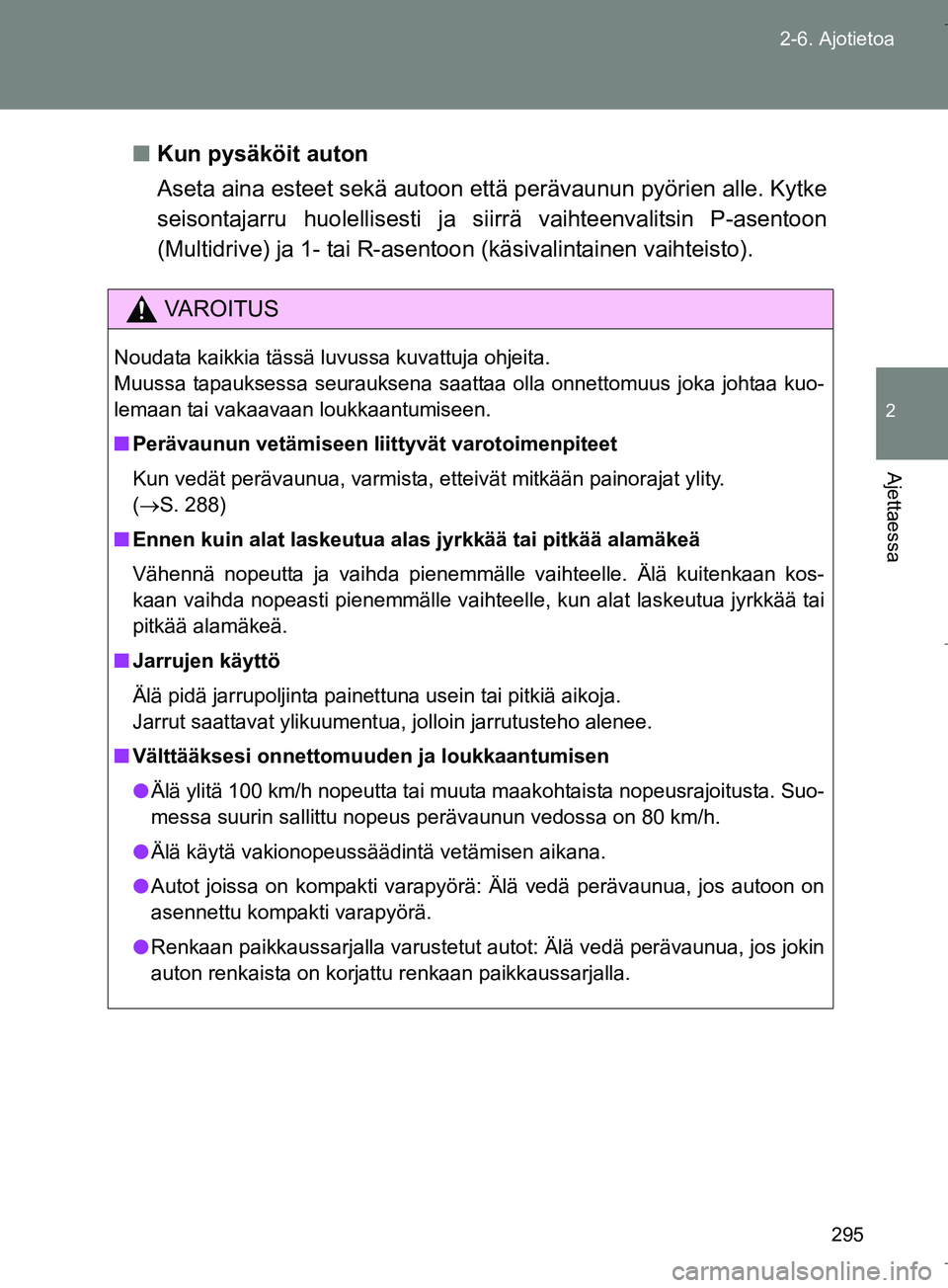

Kun pysäköit auton
Aseta aina esteet sekä autoon että perävaunun pyörien alle. Kytke
seisontajarru huolellisesti ja s iirrä vaihteenvalitsin P-asentoon
(Multidrive) ja 1- tai R-asentoon (käsivalintainen vaihteisto).
VAROITUS
Noudata kaikkia tässä luvussa kuvattuja ohjeita.
Muussa tapauksessa seurauksena saattaa olla onnettomuus joka johtaa kuo-
lemaan tai vakaavaan loukkaantumiseen.
n Perävaunun vetämiseen l iittyvät varotoimenpiteet
Kun vedät perävaunua, varmista, etteivät mitkään painorajat ylity.
( S. 288)
n Ennen kuin alat laskeutua alas jyrkkää tai pitkää alamäkeä
Vähennä nopeutta ja vaihda pienemmälle vaihteelle. Älä kuitenkaan kos-
kaan vaihda nopeasti pienemmälle vaihteelle, kun alat laskeutua jyrkkää tai
pitkää alamäkeä.
n Jarrujen käyttö
Älä pidä jarrupoljinta painettuna usein tai pitkiä aikoja.
Jarrut saattavat ylikuumentua, jolloin jarrutusteho alenee.
n Välttääksesi onnettomuuden ja loukkaantumisen
l Älä ylitä 100 km/h nopeutta tai muuta maakohtaista nopeusrajoitusta. Suo-
messa suurin sallittu nopeus perävaunun vedossa on 80 km/h.
l Älä käytä vakionopeussäädintä vetämisen aikana.
l Autot joissa on kompakti varapyörä: Älä vedä perävaunua, jos autoon on
asennettu kompakti varapyörä.
l Renkaan paikkaussarjalla varustetut autot: Älä vedä perävaunua, jos jokin
auton renkaista on korjattu renkaan paikkaussarjalla.
OM64590FI.book Page 295 Thursday, August 4, 2016 1:04 PM

296
2-6. Ajotietoa
OM64590FI
