2016 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

457
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI
n

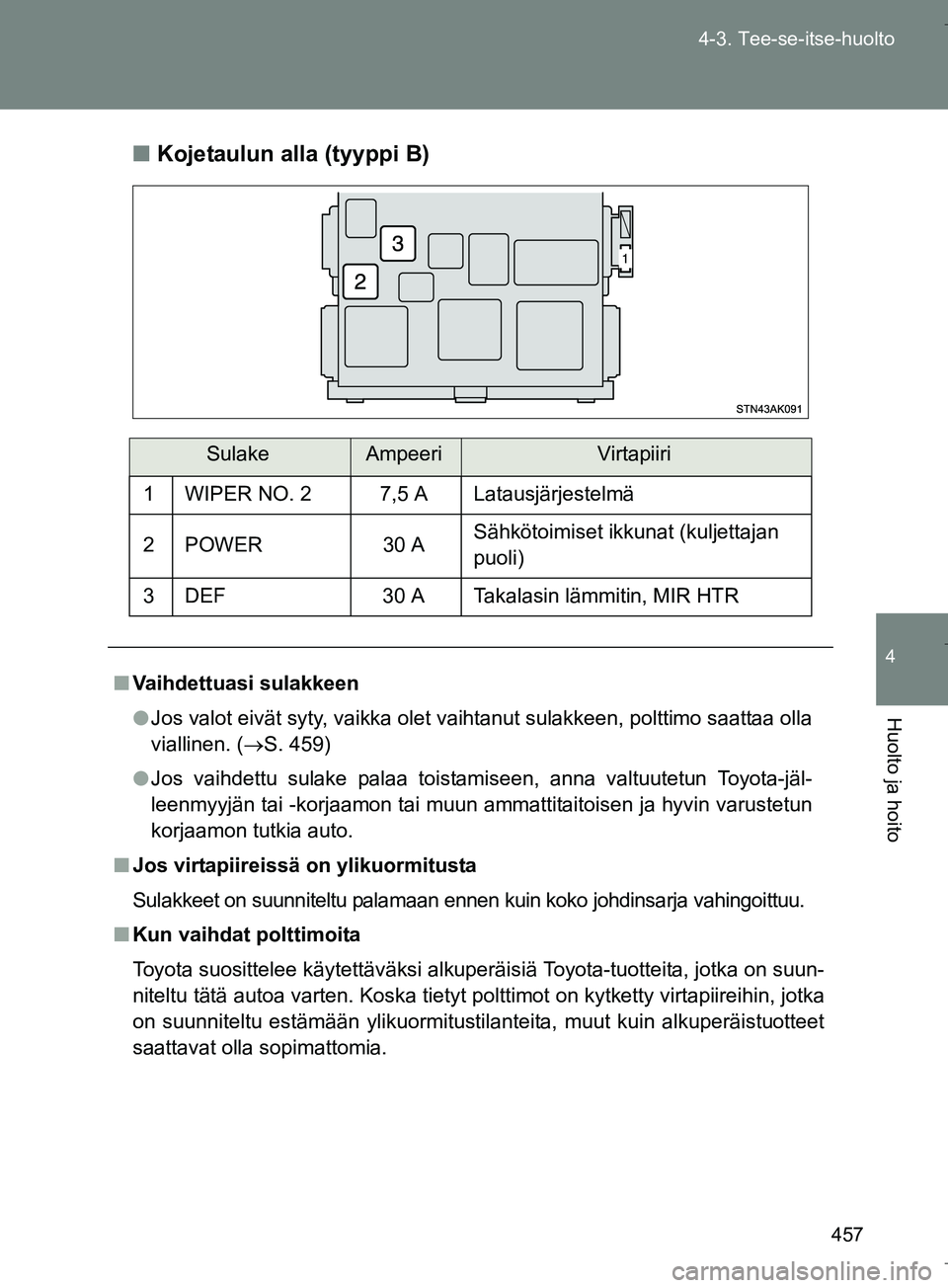

Kojetaulun alla (tyyppi B)
SulakeAmpeeriVirtapiiri
1 WIPER NO. 2 7,5 A Latausjärjestelmä
2 POWER 30 A Sähkötoimiset ikkunat (kuljettajan
puoli)
3 DEF 30 A Takalasin lämmitin, MIR HTR
n Vaihdettuasi sulakkeen
l Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( S. 459)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
OM64590FI.book Page 457 Thursday, August 4, 2016 1:04 PM

458
4-3. Tee-se-itse-huolto
OM64590FI

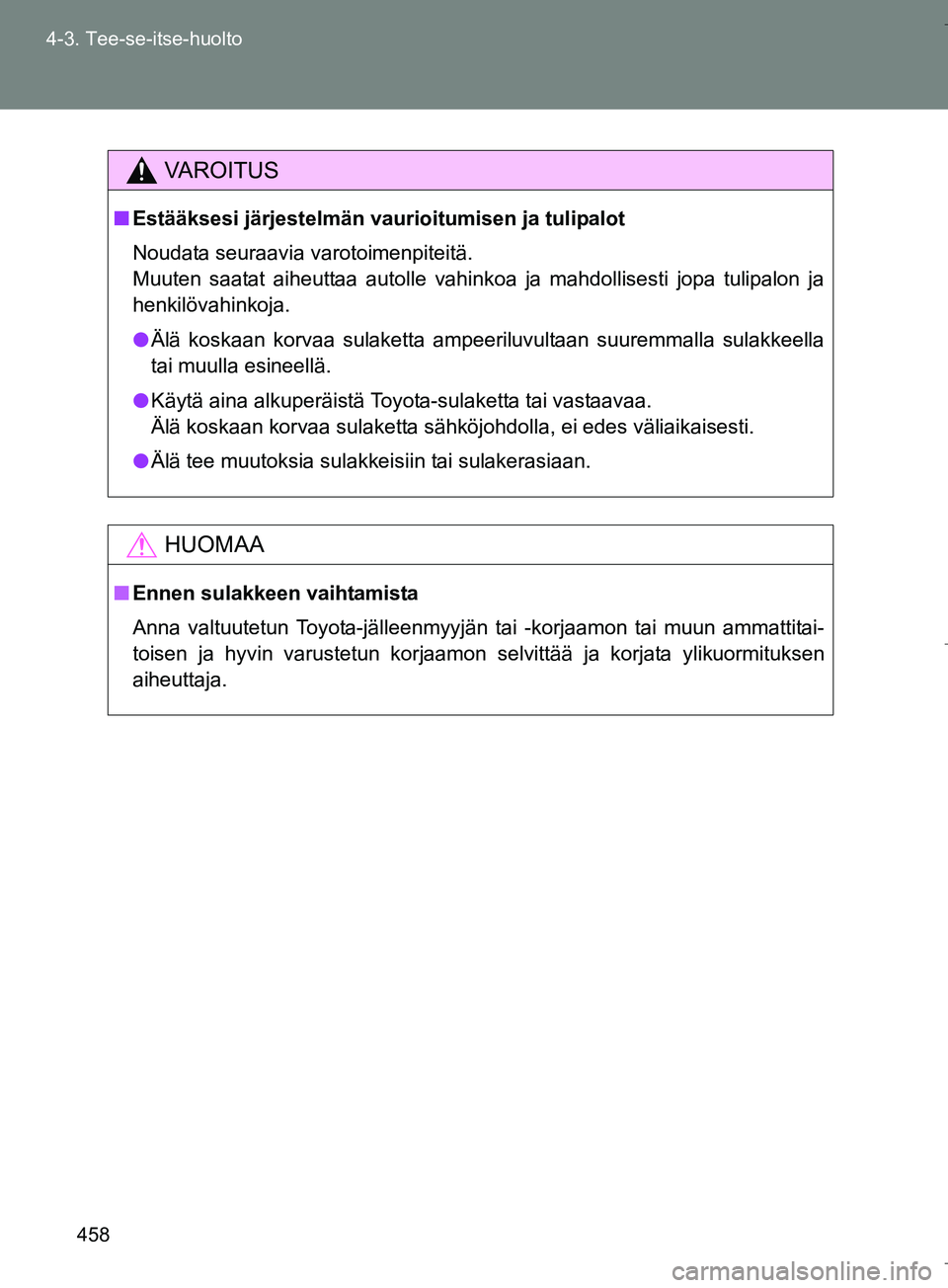

VAROITUS
n
Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasiaan.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM64590FI.book Page 458 Thursday, August 4, 2016 1:04 PM

459
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI
Polttimot
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste riippuu
polttimoista. Koska on vaara, että osat voivat vaurioitua, suositte-
lemme, että vaihto suoritetaan val tuutetussa Toyota-huoltokorjaamossa
tai muussa ammattitaitoisessa ja hyvin varustetussa korjaamossa.
nHanki ehjä polttimo
Tarkista vaihdettavan polttimon tehoarvot. ( S. 594)
n Irrota moottoritilan suojus
S. 410

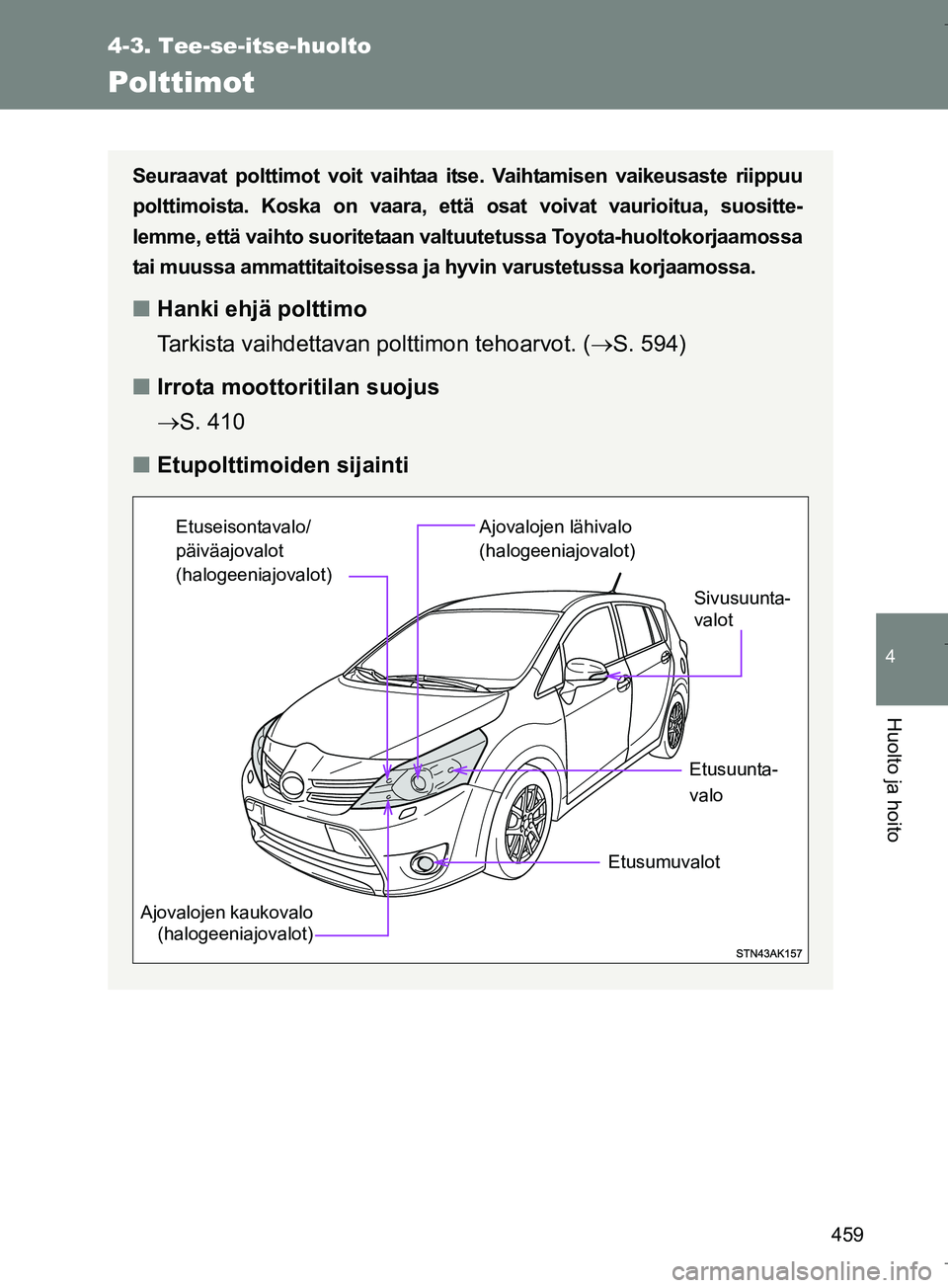

n Etupolttimoiden sijainti
Ajovalojen kaukovalo
(halogeeniajovalot)
Ajovalojen lähivalo
(halogeeniajovalot)
Etusuunta-
valo
Etusumuvalot
Etuseisontavalo/
päiväajovalot
(halogeeniajovalot)
Sivusuunta-
valot
OM64590FI.book Page 459 Thursday, August 4, 2016 1:04 PM

460
4-3. Tee-se-itse-huolto
OM64590FI
n

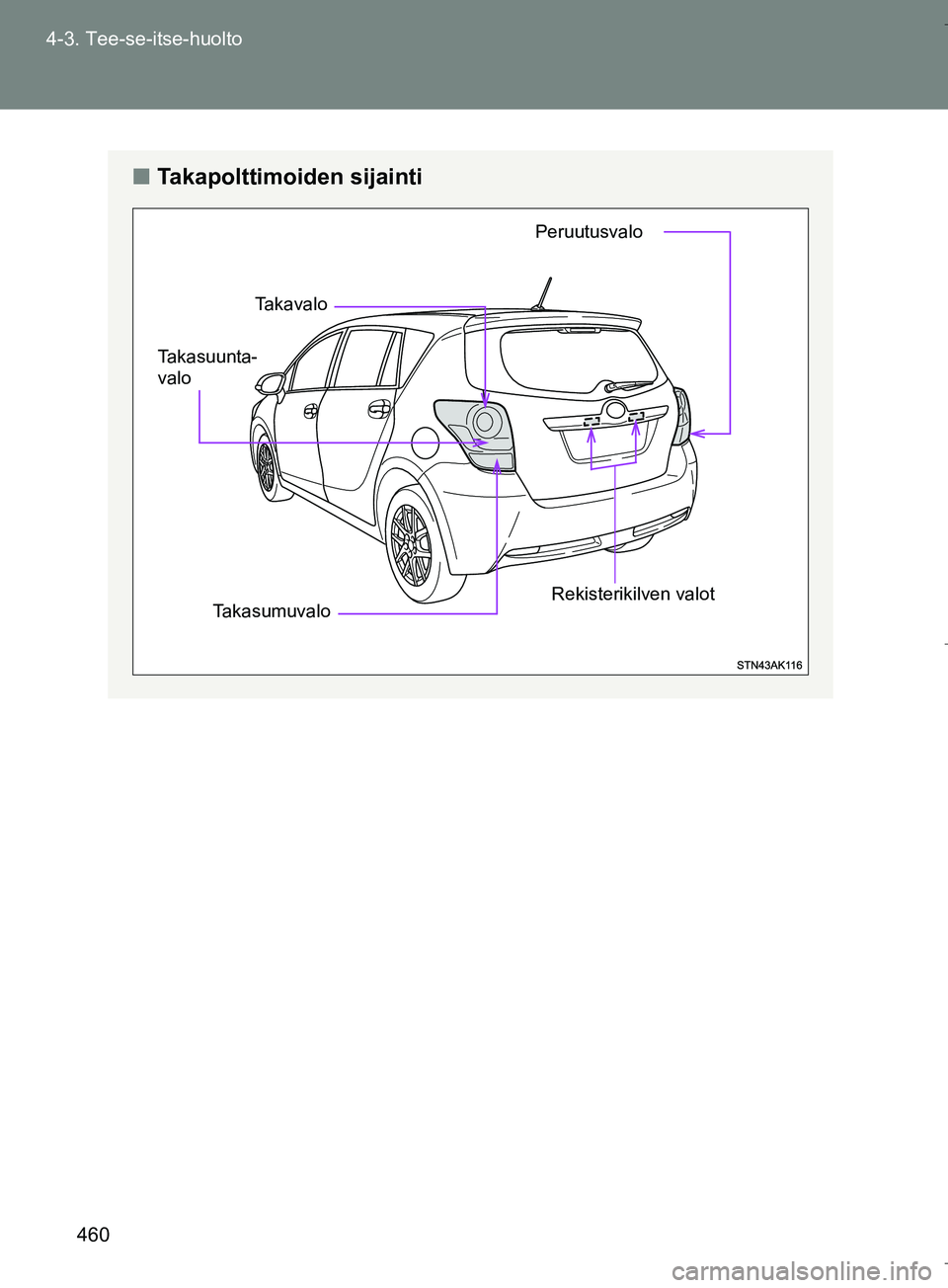

Takapolttimoiden sijainti
Takavalo
Rekisterikilven valot
Takasuunta-
valo
Peruutusvalo
Takasumuvalo
OM64590FI.book Page 460 Thursday, August 4, 2016 1:04 PM

461
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI
Kun vaihdat polttimoita
n Kun vaihdat seuraavia polttimoita:
lAjovalo (halogeeniajovalot)
l Etuseisontavalo/päiväajov alo (halogeeniajovalot)
l Etusuuntavalo
n Ennen polttimoiden vaihtamista
Vasen puoli
Irrota ilmanpuhdistimen putken yläosa.
Irrota kiinnike.
Liikuta ilmansuodattimen put-
kea eteen- ja taaksepäin.
Irrota putken osa samalla sitä
kääntäen.
Vaihdettuasi polttimot kiinnitä
ilmansuodattimen putken yläosa
huolellisesti takaisin paikoilleen ja
kiinnitä se kiinnikkeellä.
OM64590FI.book Page 461 Thursday, August 4, 2016 1:04 PM

462
4-3. Tee-se-itse-huolto
OM64590FI

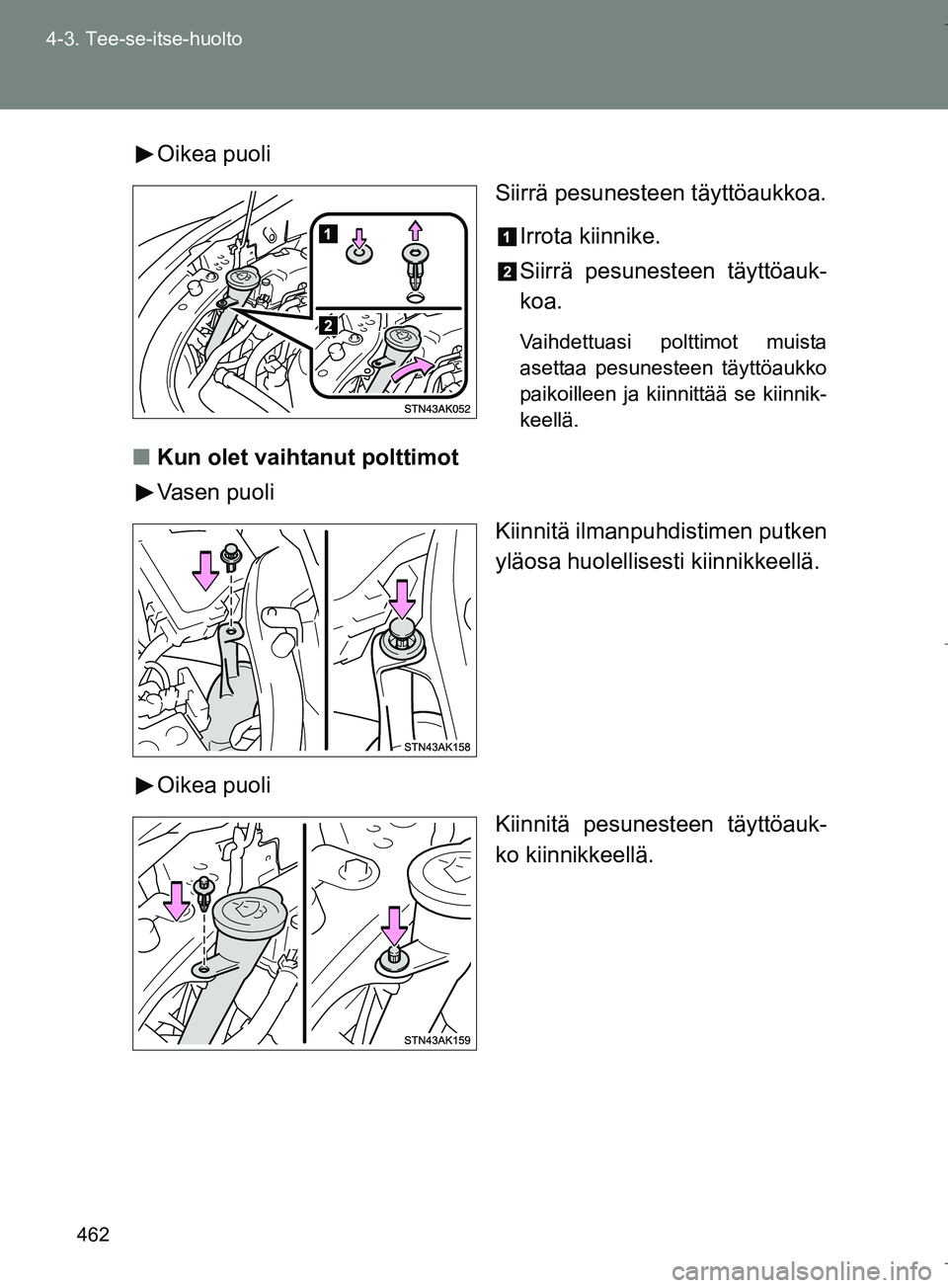

Oikea puoli
Siirrä pesunesteen täyttöaukkoa.
Irrota kiinnike.
Siirrä pesunesteen täyttöauk-
koa.
Vaihdettuasi polttimot muista
asettaa pesunesteen täyttöaukko
paikoilleen ja kiinnittää se kiinnik-
keellä.
nKun olet vaihtanut polttimot
Vasen puoli
Kiinnitä ilmanpuhdistimen putken
yläosa huolellisesti kiinnikkeellä.
Oikea puoli Kiinnitä pesunesteen täyttöauk-
ko kiinnikkeellä.
OM64590FI.book Page 462 Thursday, August 4, 2016 1:04 PM

463
4-3. Tee-se-itse-huolto
4
Huolto ja hoito
OM64590FI
Polttimoiden vaihto
n Ajovalojen lähivalot (halogeeniajovalot)
Ilmanpuhdistimen putken poistaminen ja/tai pesunesteen täyt-
töaukon siirtäminen. ( S. 461)
Kierrä kansi auki-asentoon ja
poista se.
Auki-asento
Käännä polttimon kantaa vasta-
päivään.
VA I H E1
VA I H E2
VA I H E3
OM64590FI.book Page 463 Thursday, August 4, 2016 1:04 PM

464
4-3. Tee-se-itse-huolto
OM64590FI

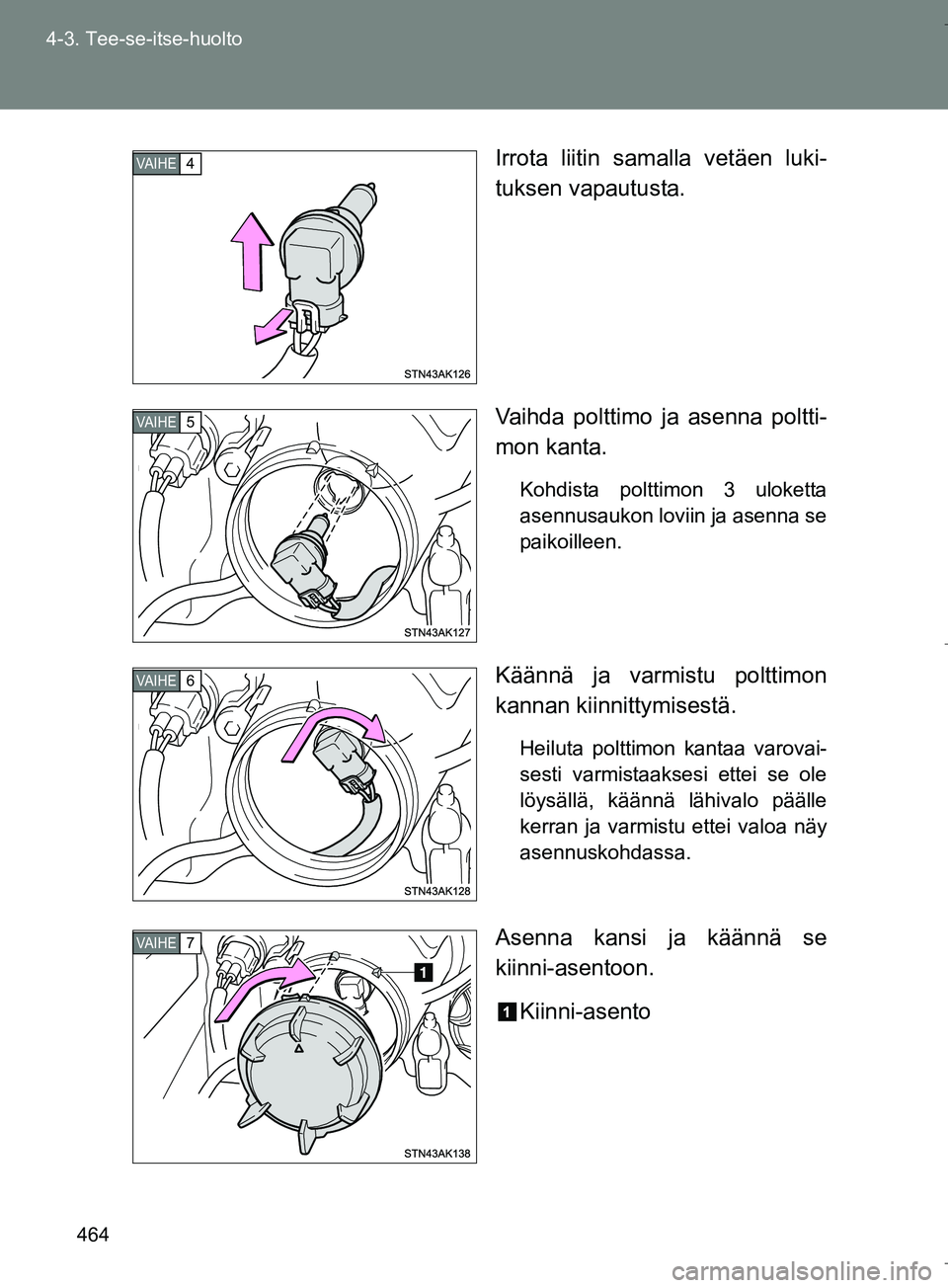

Irrota liitin samalla vetäen luki-
tuksen vapautusta.
Vaihda polttimo ja asenna poltti-
mon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna se
paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varovai-
sesti varmistaaksesi ettei se ole
löysällä, käännä lähivalo päälle
kerran ja varmistu ettei valoa näy
asennuskohdassa.
Asenna kansi ja käännä se
kiinni-asentoon.
Kiinni-asento
VA I H E4
VA I H E5
VA I H E6
VA I H E7
OM64590FI.book Page 464 Thursday, August 4, 2016 1:04 PM
