2016 TOYOTA VERSO Omistajan Käsikirja (in Finnish)

5
521
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64590FI

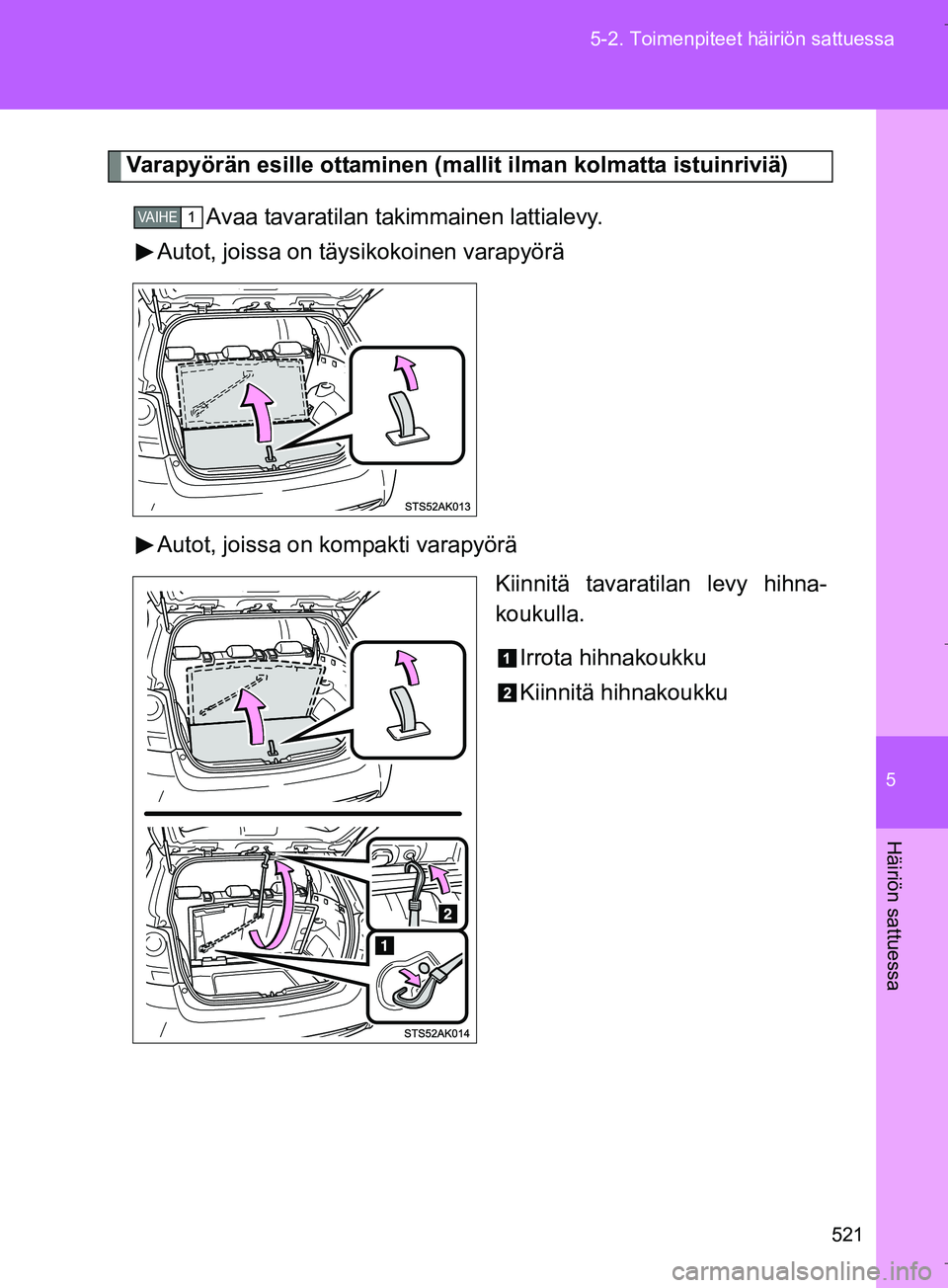

Varapyörän esille ottaminen (mallit ilman kolmatta istuinriviä)
Avaa tavaratilan takimmainen lattialevy.
Autot, joissa on täysikokoinen varapyörä
Autot, joissa on kompakti varapyörä
Kiinnitä tavaratilan levy hihna-
koukulla.
Irrota hihnakoukku
Kiinnitä hihnakoukku
VA I H E1
OM64590FI.book Page 521 Thursday, August 4, 2016 1:04 PM

522
5-2. Toimenpiteet häiriön sattuessa
OM64590FI

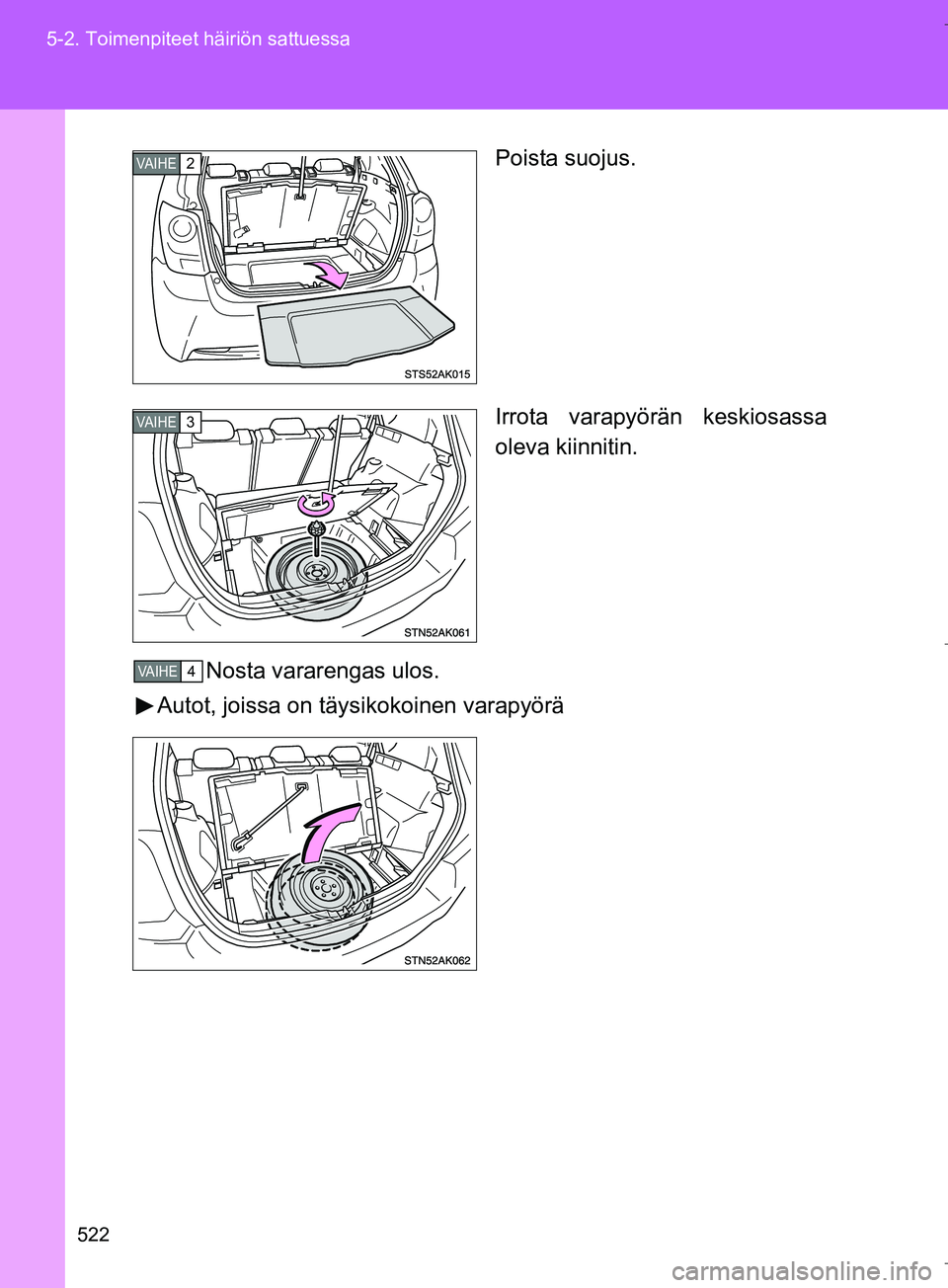

Poista suojus.
Irrota varapyörän keskiosassa
oleva kiinnitin.
Nosta vararengas ulos.
Autot, joissa on täysikokoinen varapyörä
VA I H E2
VA I H E3
VA I H E4
OM64590FI.book Page 522 Thursday, August 4, 2016 1:04 PM

5
523
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64590FI
Autot, joissa on kompakti varapyörä
Varapyörän esille ottaminen (kolmannella istuinrivillä varustetut autot)
Varmistu, että kolmannen istuinrivin selkänojat ovat täysin
pystyasennossa.
Avaa tavaratilan lattialevy.
Varo, ettei lattialevy äkillisesti
kaadu eteenpäin.
Ota nosturi esiin.
Kiristä
Löysää
VA I H E1
VA I H E2
VA I H E3
OM64590FI.book Page 523 Thursday, August 4, 2016 1:04 PM

524
5-2. Toimenpiteet häiriön sattuessa
OM64590FI

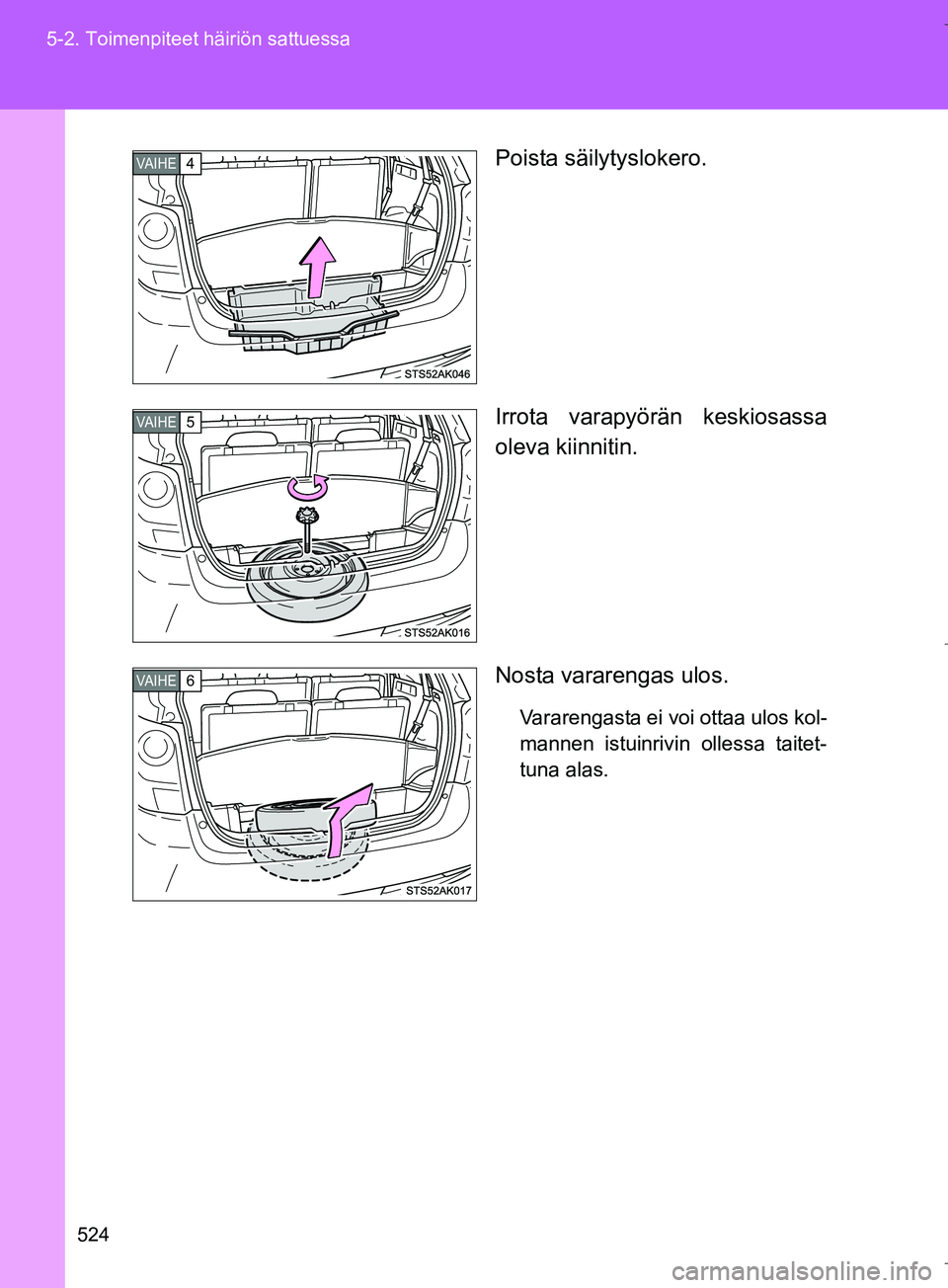

Poista säilytyslokero.
Irrota varapyörän keskiosassa
oleva kiinnitin.
Nosta vararengas ulos.
Vararengasta ei voi ottaa ulos kol-
mannen istuinrivin ollessa taitet-
tuna alas.
VA I H E4
VA I H E5
VA I H E6
OM64590FI.book Page 524 Thursday, August 4, 2016 1:04 PM

5
525
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64590FI
Puhjenneen renkaan vaihtaminen
Aseta esteet pyöriin.
Jos pyörässä on teräsvanne,
irrota koristekapseli rengasavai-
mella tai koristekapselin irrotus-
työkalulla. (S. 436)
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla, kuvan osoittamalla
tavalla.
Löysää pyörän muttereita hie-
man (yksi kierros).
VA I H E1
Puhjennut rengasEsteen paikka
Edessä Vasen puoli Oikean takapyörän taakse
Oikea puoli Vasemman takapyörän taakse
Takana Vasen puoli Oikean etupyörän eteen
Oikea puoli Vasemman etupyörän eteen
VA I H E2
VA I H E3
OM64590FI.book Page 525 Thursday, August 4, 2016 1:04 PM

526
5-2. Toimenpiteet häiriön sattuessa
OM64590FI

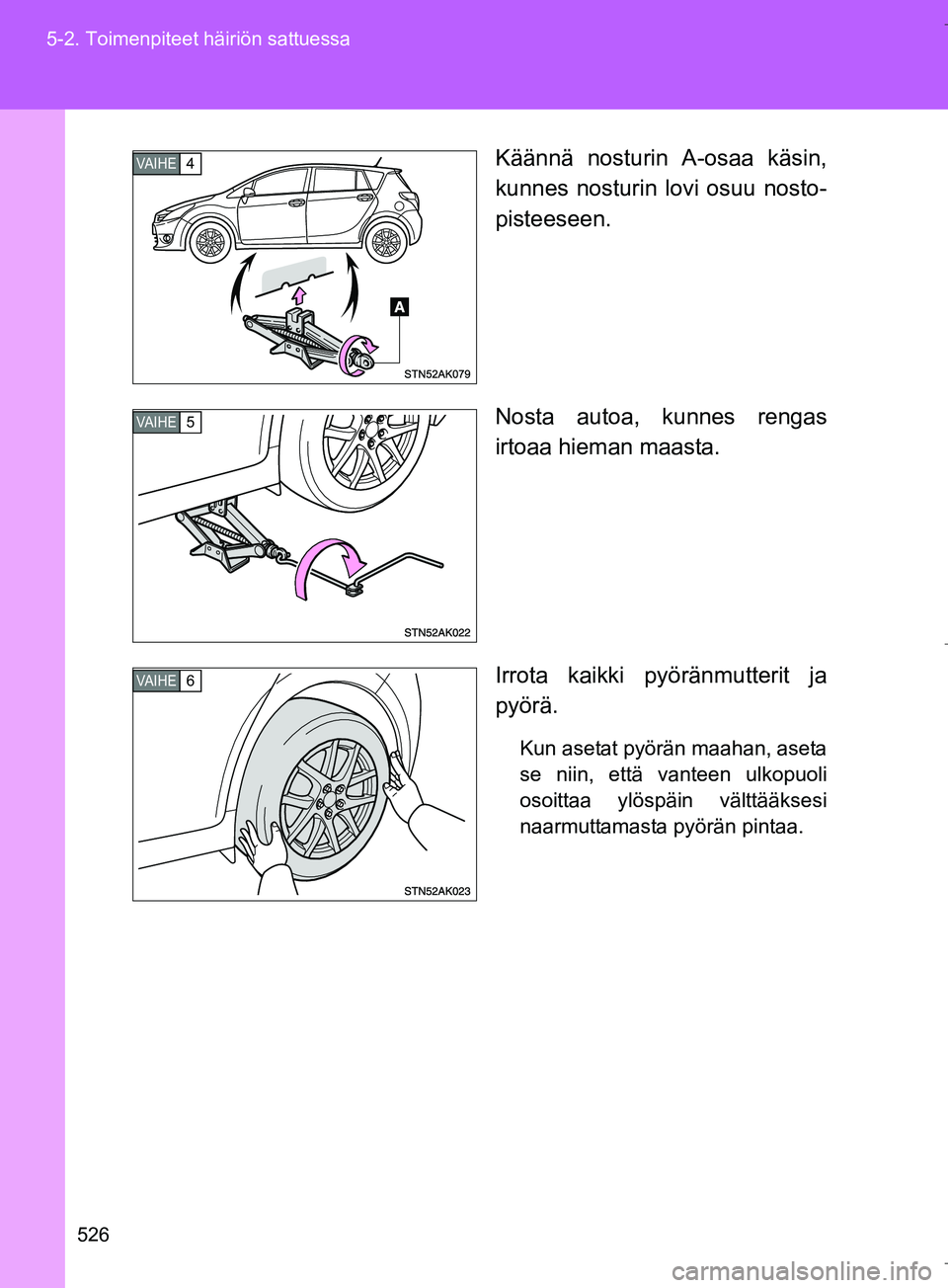

Käännä nosturin A-osaa käsin,
kunnes nosturin lovi osuu nosto-
pisteeseen.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi
naarmuttamasta pyörän pintaa.
VA I H E4
VA I H E5
VA I H E6
OM64590FI.book Page 526 Thursday, August 4, 2016 1:04 PM

5
527
5-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM64590FI

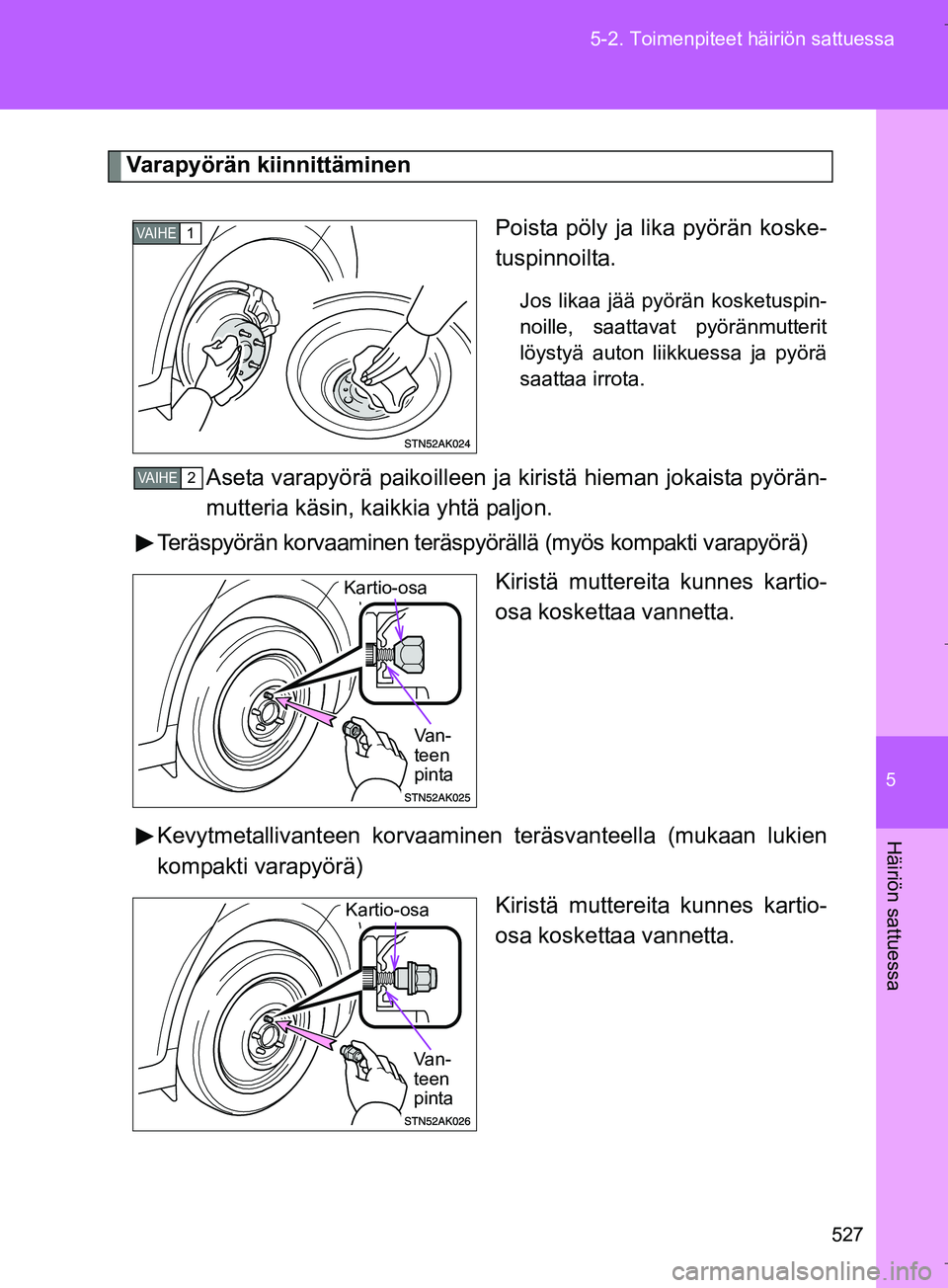

Varapyörän kiinnittäminen
Poista pöly ja lika pyörän koske-
tuspinnoilta.
Jos likaa jää pyörän kosketuspin-
noille, saattavat pyöränmutterit
löystyä auton liikkuessa ja pyörä
saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyörän-
mutteria käsin, kaikkia yhtä paljon.
Teräspyörän korvaaminen teräspyörällä (myös kompakti varapyörä)
Kiristä muttereita kunnes kartio-
osa koskettaa vannetta.
Kevytmetallivanteen korvaaminen teräsvanteella (mukaan lukien
kompakti varapyörä)
Kiristä muttereita kunnes kartio-
osa koskettaa vannetta.
VA I H E1
VA I H E2
Kartio-osa
Va n -
teen
pinta
Kartio-osa
Van-
teen
pinta
OM64590FI.book Page 527 Thursday, August 4, 2016 1:04 PM

528
5-2. Toimenpiteet häiriön sattuessa
OM64590FI

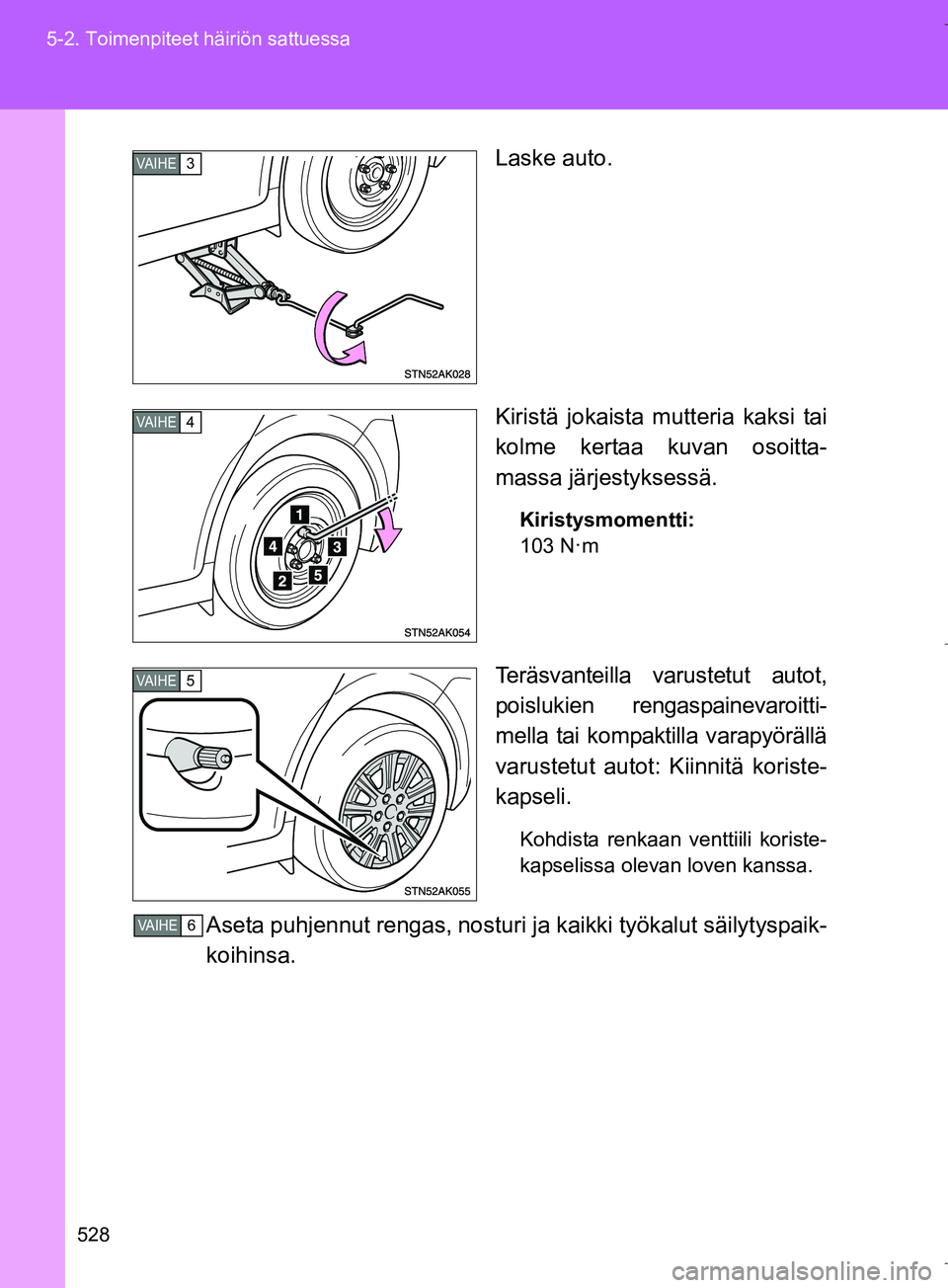

Laske auto.
Kiristä jokaista mutteria kaksi tai
kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N
·m
Teräsvanteilla varustetut autot,
poislukien rengaspainevaroitti-
mella tai kompaktilla varapyörällä
varustetut autot: Kiinnitä koriste-
kapseli.
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
Aseta puhjennut rengas, nosturi ja
kaikki työkalut säilytyspaik-
koihinsa.
VA I H E3
VA I H E4
VA I H E5
VA I H E6
OM64590FI.book Page 528 Thursday, August 4, 2016 1:04 PM
