2016 TOYOTA VERSO Betriebsanleitungen (in German)

561
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M

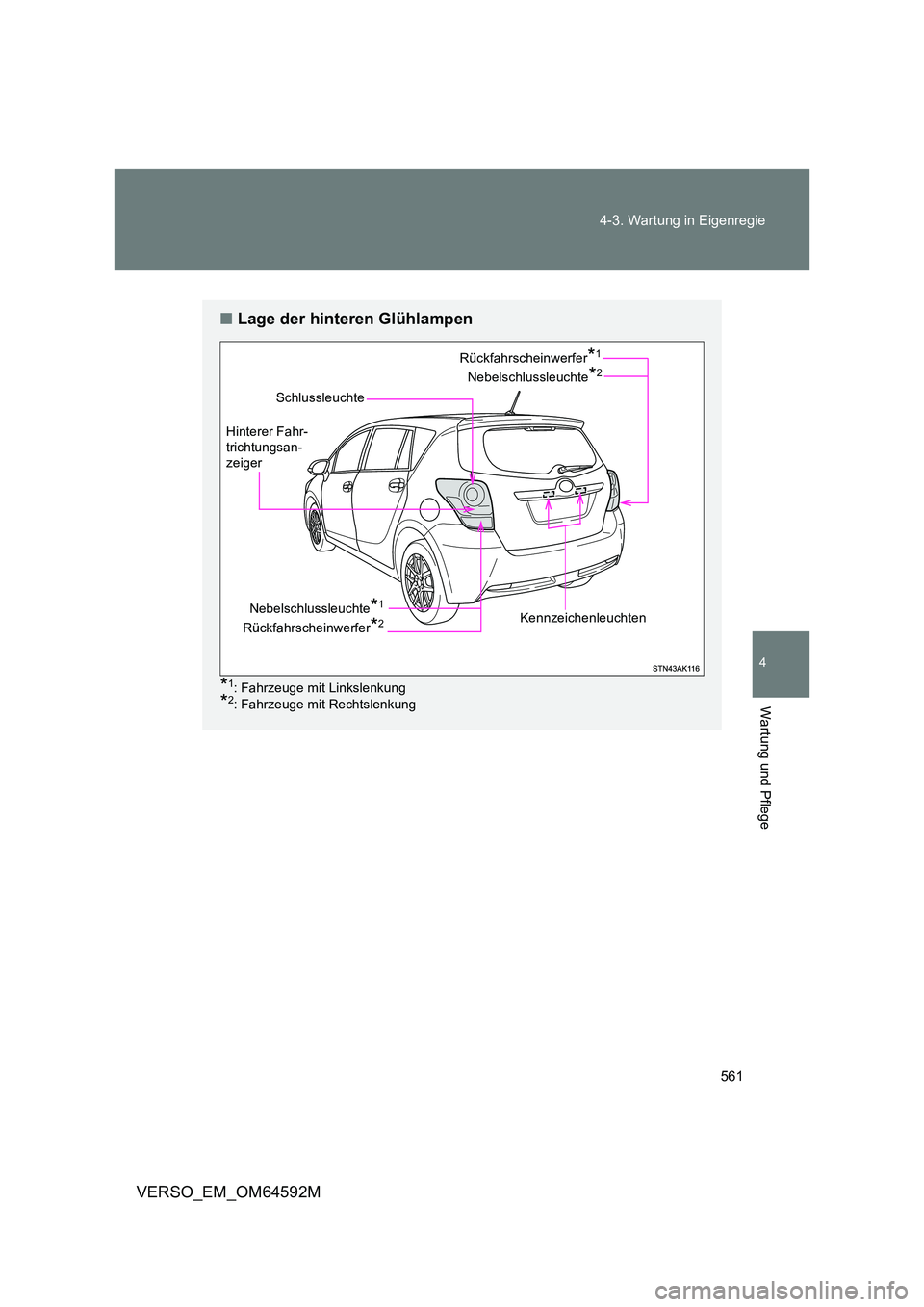

■ Lage der hinteren Glühlampen
*1: Fahrzeuge mit Linkslenkung
*2: Fahrzeuge mit Rechtslenkung
Schlussleuchte
Nebelschlussleuchte*2
Kennzeichenleuchten
Hinterer Fahr-
trichtungsan- zeiger
Rückfahrscheinwerfer*1
Nebelschlussleuchte*1
Rückfahrscheinwerfer*2

562
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

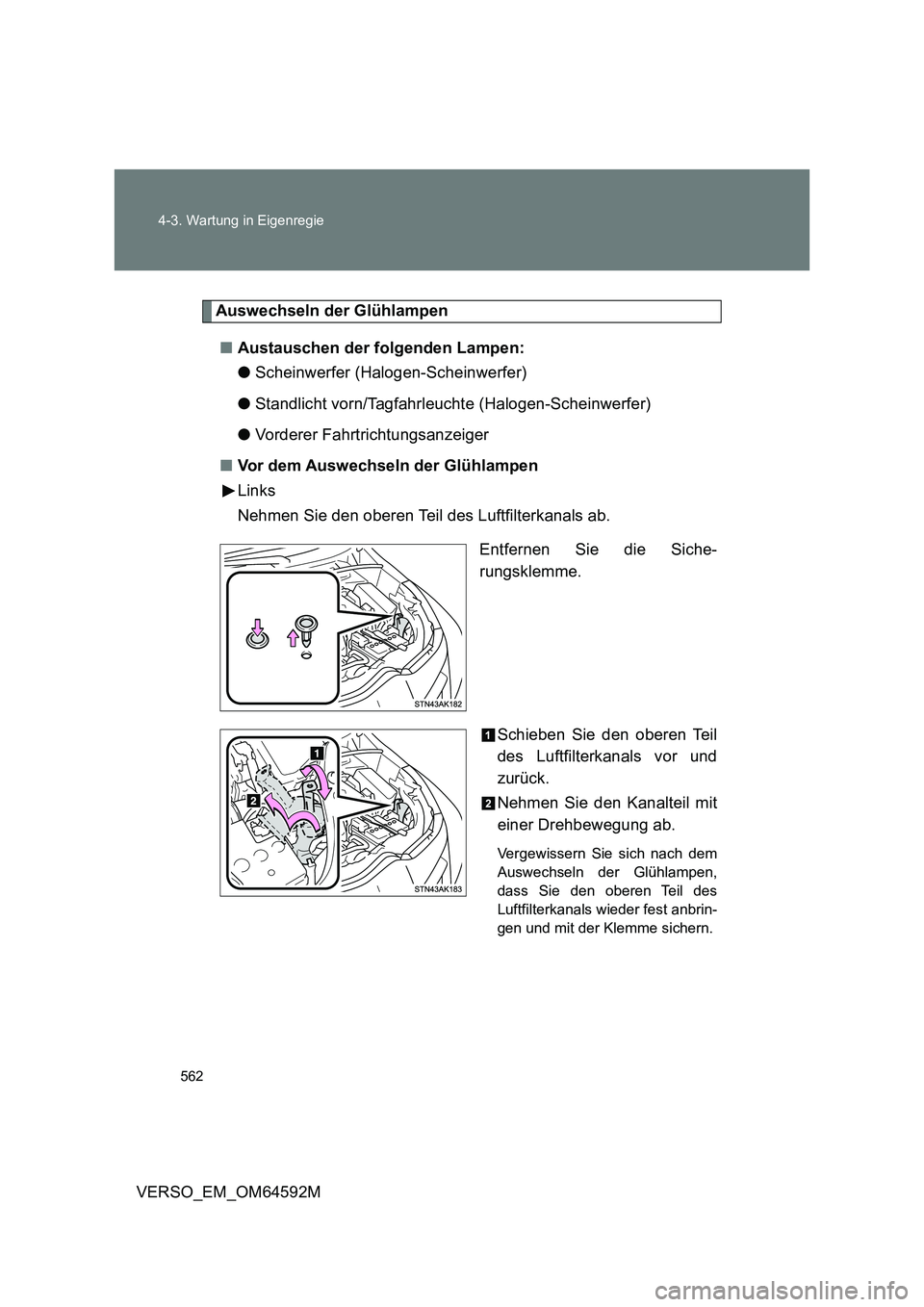

Auswechseln der Glühlampen
■ Austauschen der folgenden Lampen:
● Scheinwerfer (Halogen-Scheinwerfer)
● Standlicht vorn/Tagfahrleuchte (Halogen-Scheinwerfer)
● Vorderer Fahrtrichtungsanzeiger
■ Vor dem Auswechseln der Glühlampen
Links
Nehmen Sie den oberen Teil des Luftfilterkanals ab.
Entfernen Sie die Siche-
rungsklemme.
Schieben Sie den oberen Teil
des Luftfilterkanals vor und
zurück.
Nehmen Sie den Kanalteil mit
einer Drehbewegung ab.
Vergewissern Sie sich nach dem
Auswechseln der Glühlampen,
dass Sie den oberen Teil des
Luftfilterkanals wieder fest anbrin-
gen und mit der Klemme sichern.

563
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M

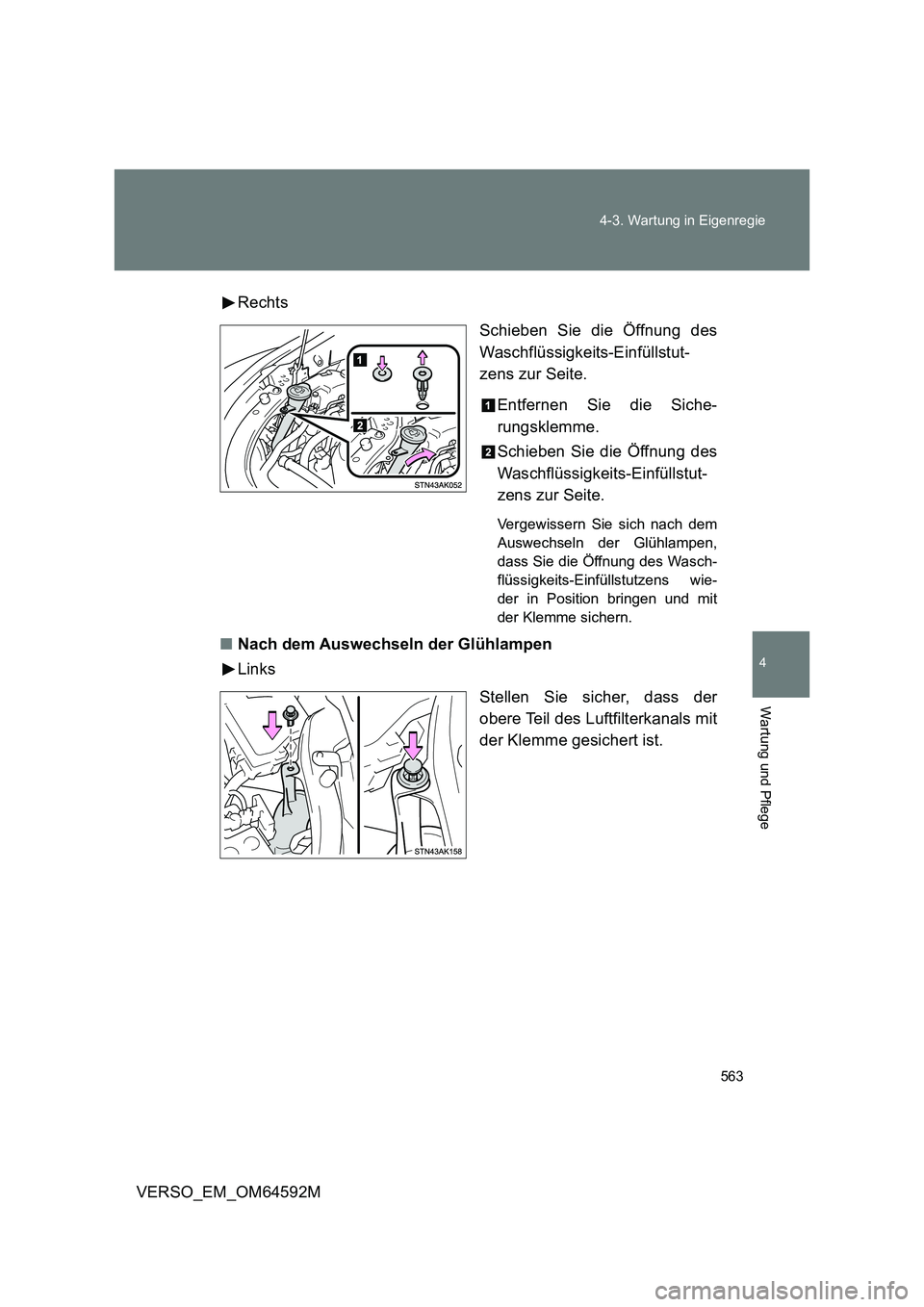

Rechts
Schieben Sie die Öffnung des
Waschflüssigkeits-Einfüllstut-
zens zur Seite.
Entfernen Sie die Siche-
rungsklemme.
Schieben Sie die Öffnung des
Waschflüssigkeits-Einfüllstut-
zens zur Seite.
Vergewissern Sie sich nach dem
Auswechseln der Glühlampen,
dass Sie die Öffnung des Wasch-
flüssigkeits-Einfüllstutzens wie-
der in Position bringen und mit
der Klemme sichern.
■ Nach dem Auswechseln der Glühlampen
Links
Stellen Sie sicher, dass der
obere Teil des Luftfilterkanals mit
der Klemme gesichert ist.

564
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

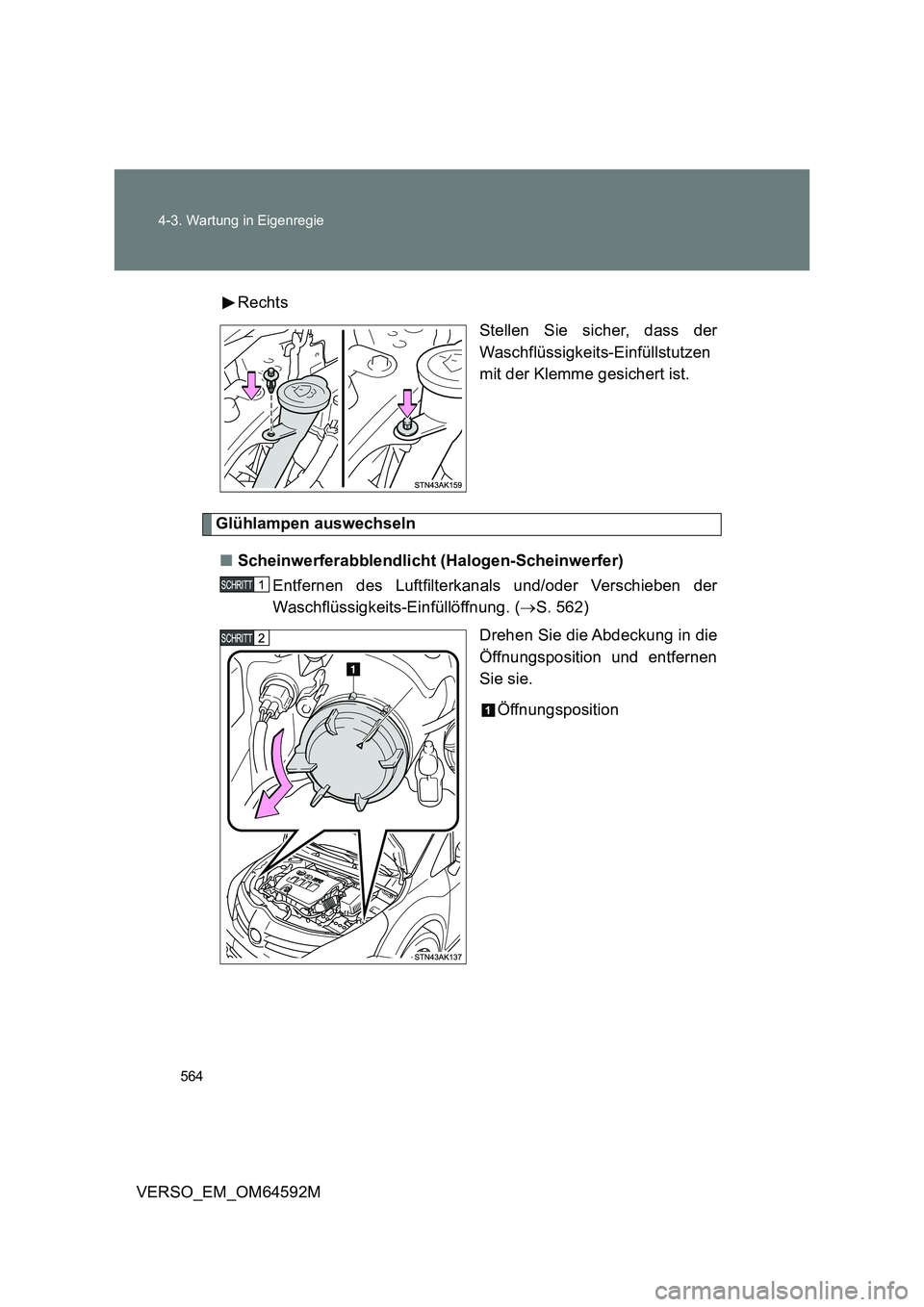

Rechts
Stellen Sie sicher, dass der
Waschflüssigkeits-Einfüllstutzen
mit der Klemme gesichert ist.
Glühlampen auswechseln
■ Scheinwerferabblendlicht (Halogen-Scheinwerfer)
Entfernen des Luftfilterkanals und/oder Verschieben der
Waschflüssigkeits-Einfüllöffnung. ( S. 562)
Drehen Sie die Abdeckung in die
Öffnungsposition und entfernen
Sie sie.
Öffnungsposition

565
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M

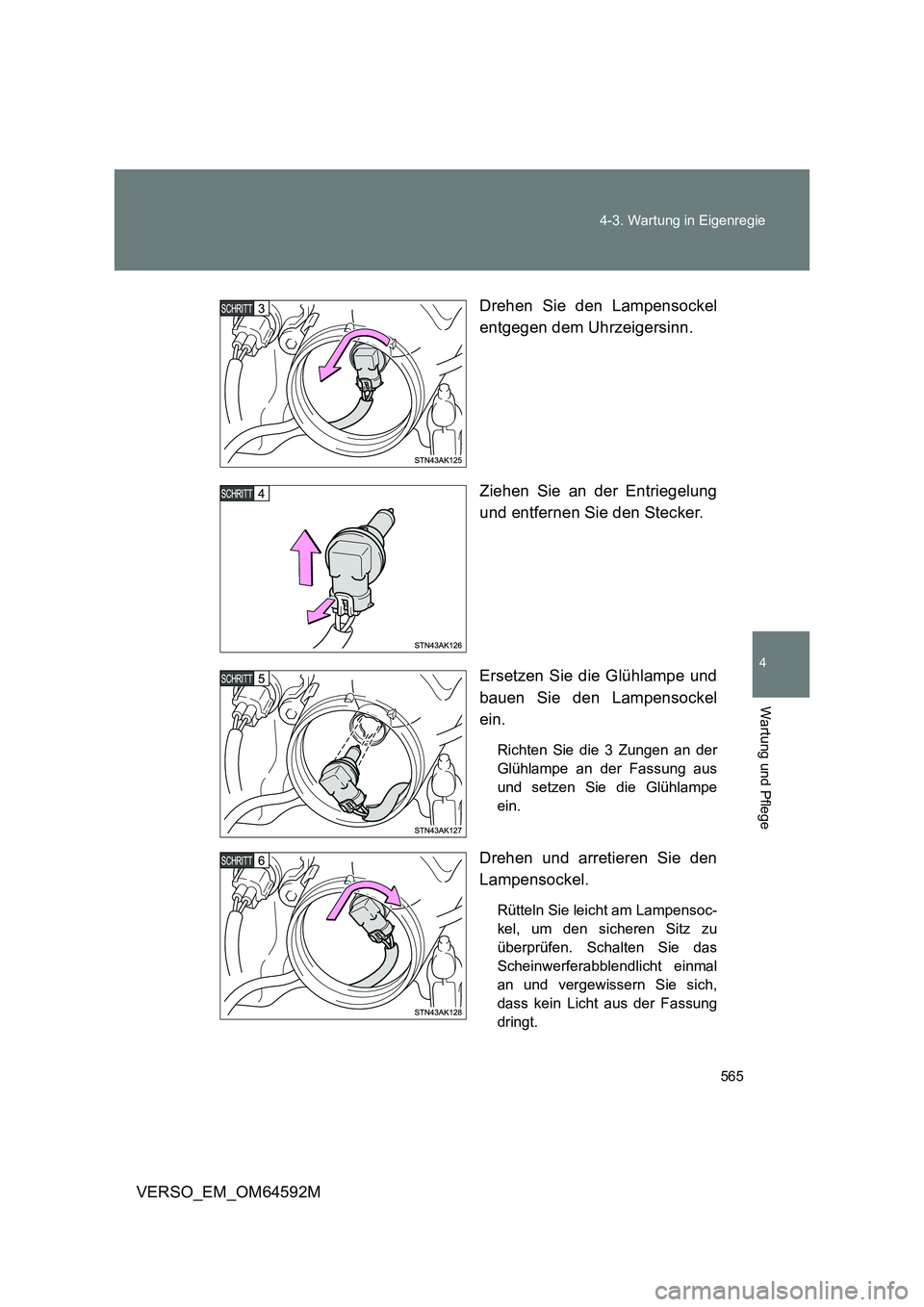

Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Ziehen Sie an der Entriegelung
und entfernen Sie den Stecker.
Ersetzen Sie die Glühlampe und
bauen Sie den Lampensockel
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus
und setzen Sie die Glühlampe
ein.
Drehen und arretieren Sie den
Lampensockel.
Rütteln Sie leicht am Lampensoc-
kel, um den sicheren Sitz zu
überprüfen. Schalten Sie das
Scheinwerferabblendlicht einmal
an und vergewissern Sie sich,
dass kein Licht aus der Fassung
dringt.

566
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

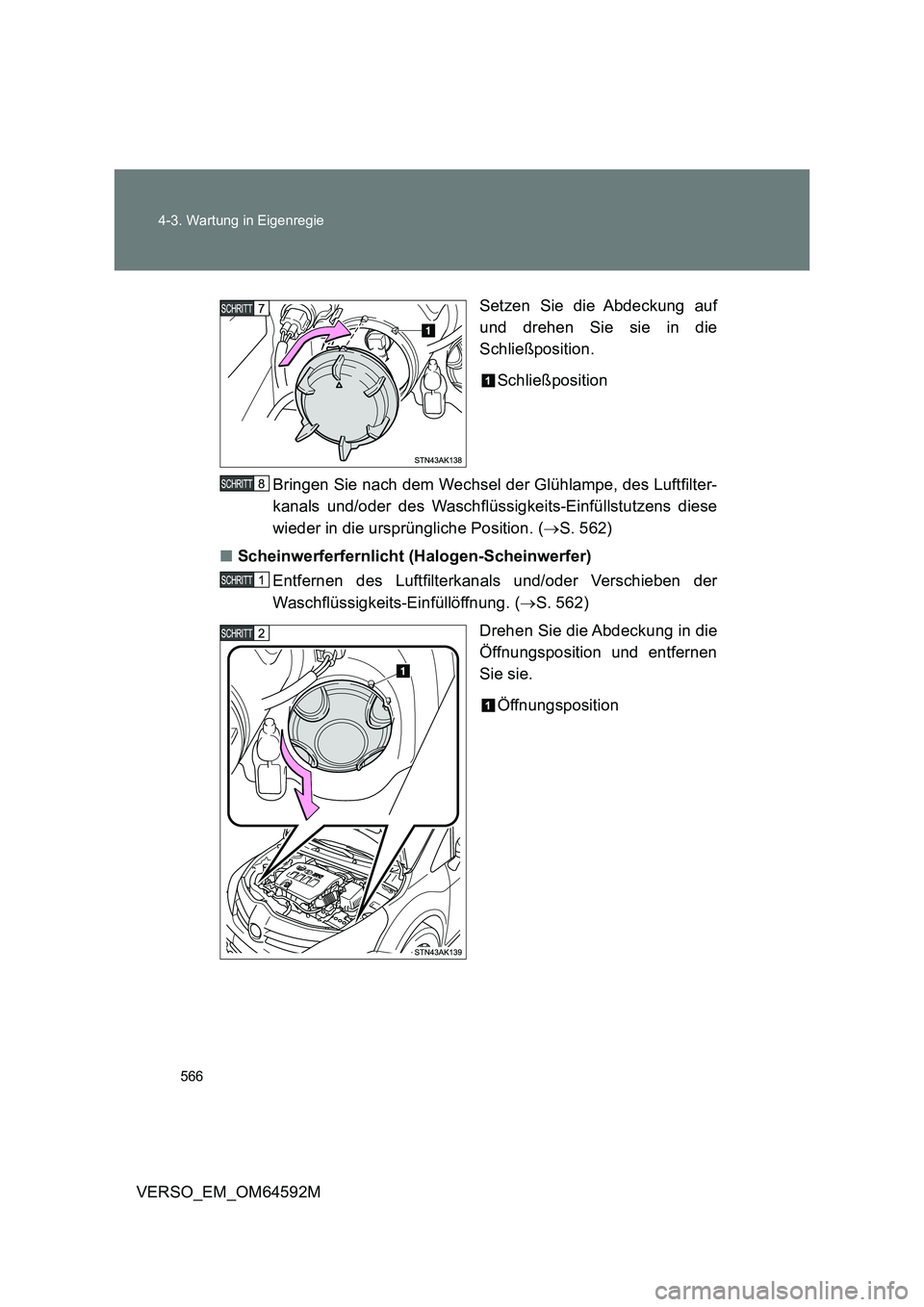

Setzen Sie die Abdeckung auf
und drehen Sie sie in die
Schließposition.
Schließposition
Bringen Sie nach dem Wechsel der Glühlampe, des Luftfilter-
kanals und/oder des Waschflüssigkeits-Einfüllstutzens diese
wieder in die ursprüngliche Position. ( S. 562)
■ Scheinwerferfernlicht (Halogen-Scheinwerfer)
Entfernen des Luftfilterkanals und/oder Verschieben der
Waschflüssigkeits-Einfüllöffnung. ( S. 562)
Drehen Sie die Abdeckung in die
Öffnungsposition und entfernen
Sie sie.
Öffnungsposition

567
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M

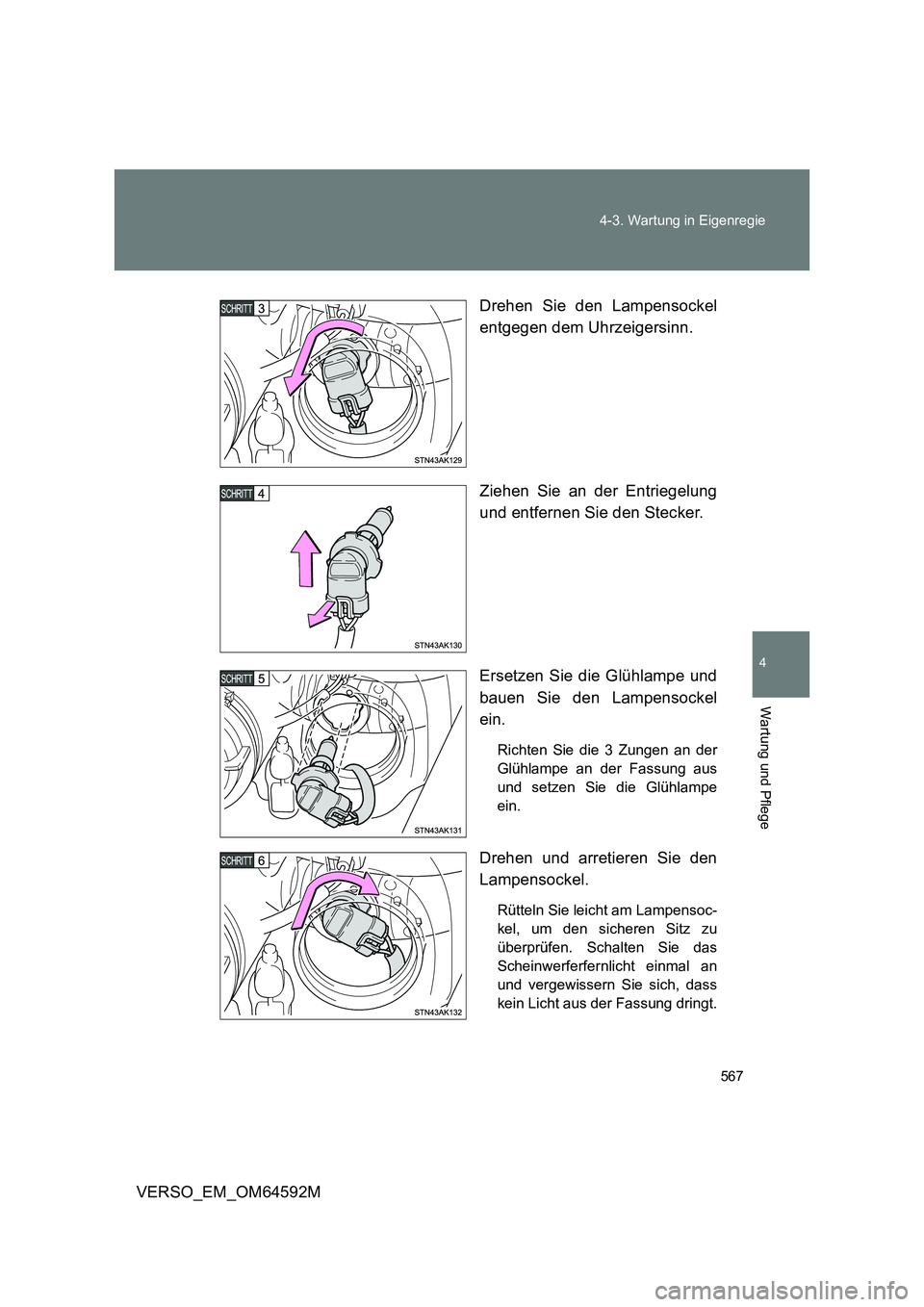

Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Ziehen Sie an der Entriegelung
und entfernen Sie den Stecker.
Ersetzen Sie die Glühlampe und
bauen Sie den Lampensockel
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus
und setzen Sie die Glühlampe
ein.
Drehen und arretieren Sie den
Lampensockel.
Rütteln Sie leicht am Lampensoc-
kel, um den sicheren Sitz zu
überprüfen. Schalten Sie das
Scheinwerferfernlicht einmal an
und vergewissern Sie sich, dass
kein Licht aus der Fassung dringt.

568
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

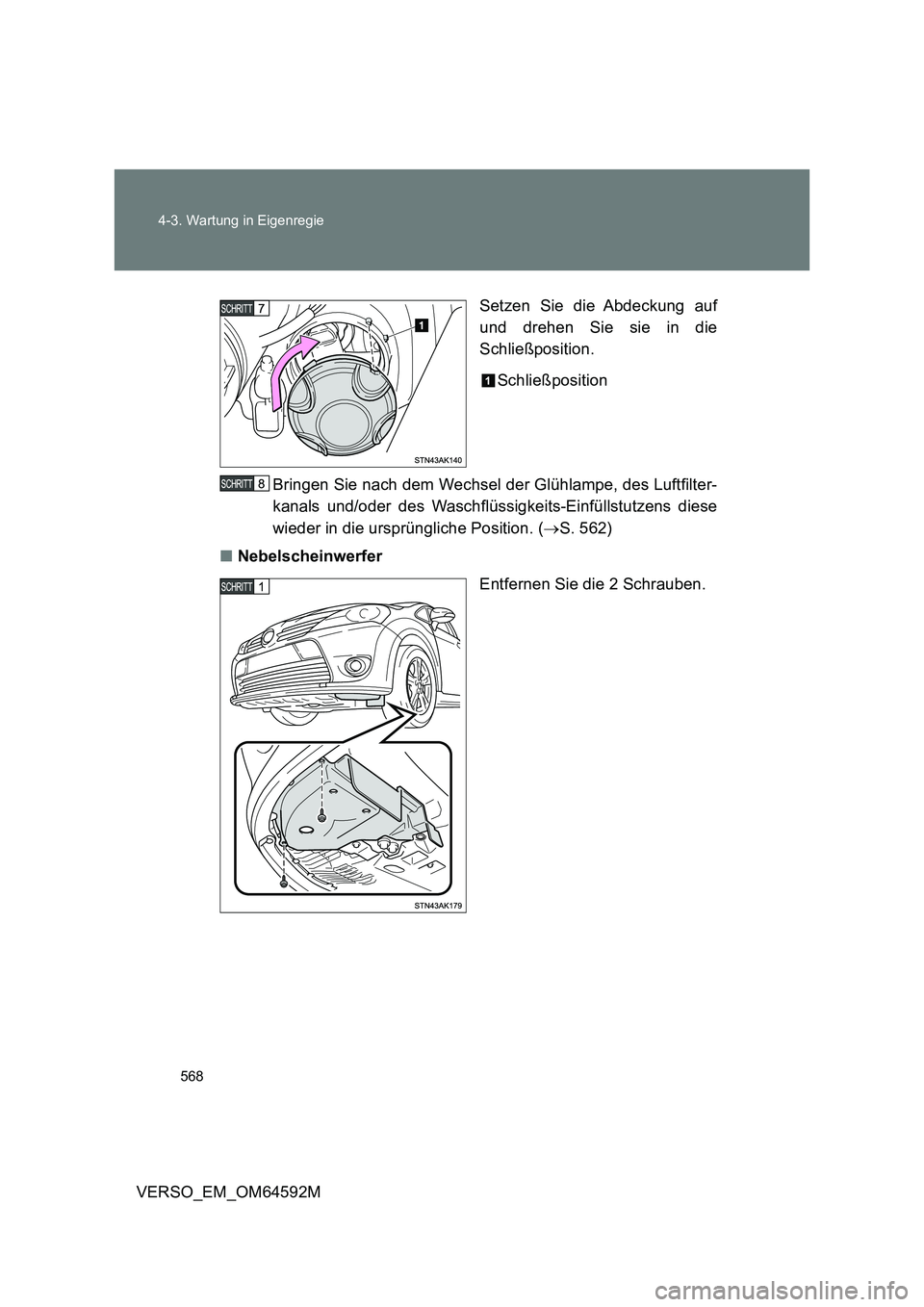

Setzen Sie die Abdeckung auf
und drehen Sie sie in die
Schließposition.
Schließposition
Bringen Sie nach dem Wechsel der Glühlampe, des Luftfilter-
kanals und/oder des Waschflüssigkeits-Einfüllstutzens diese
wieder in die ursprüngliche Position. ( S. 562)
■ Nebelscheinwerfer
Entfernen Sie die 2 Schrauben.
