2016 TOYOTA VERSO Betriebsanleitungen (in German)

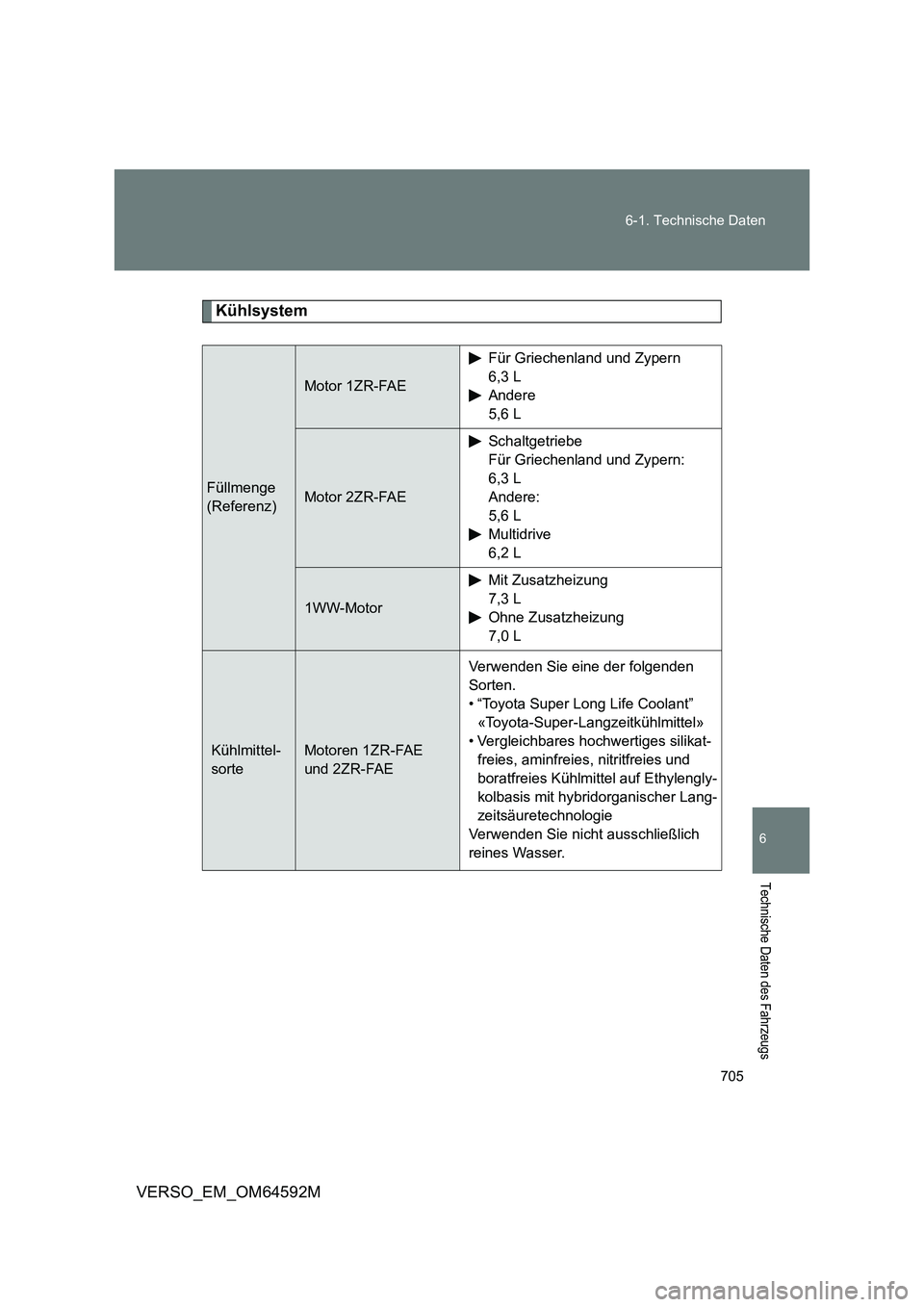

705
6-1. Technische Daten
6
VERSO_EM_OM64592M
Technische Daten des Fahrzeugs
Kühlsystem
Füllmenge
(Referenz)
Motor 1ZR-FAE
Für Griechenland und Zypern
6,3 L
Andere
5,6 L
Motor 2ZR-FAE
Schaltgetriebe
Für Griechenland und Zypern:
6,3 L
Andere:
5,6 L
Multidrive
6,2 L
1WW-Motor
Mit Zusatzheizung
7,3 L
Ohne Zusatzheizung
7,0 L
Kühlmittel-
sorte
Motoren 1ZR-FAE
und 2ZR-FAE
Verwenden Sie eine der folgenden
Sorten.
• “Toyota Super Long Life Coolant”
«Toyota-Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikat-
freies, aminfreies, nitritfreies und
boratfreies Kühlmittel auf Ethylengly-
kolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich
reines Wasser.

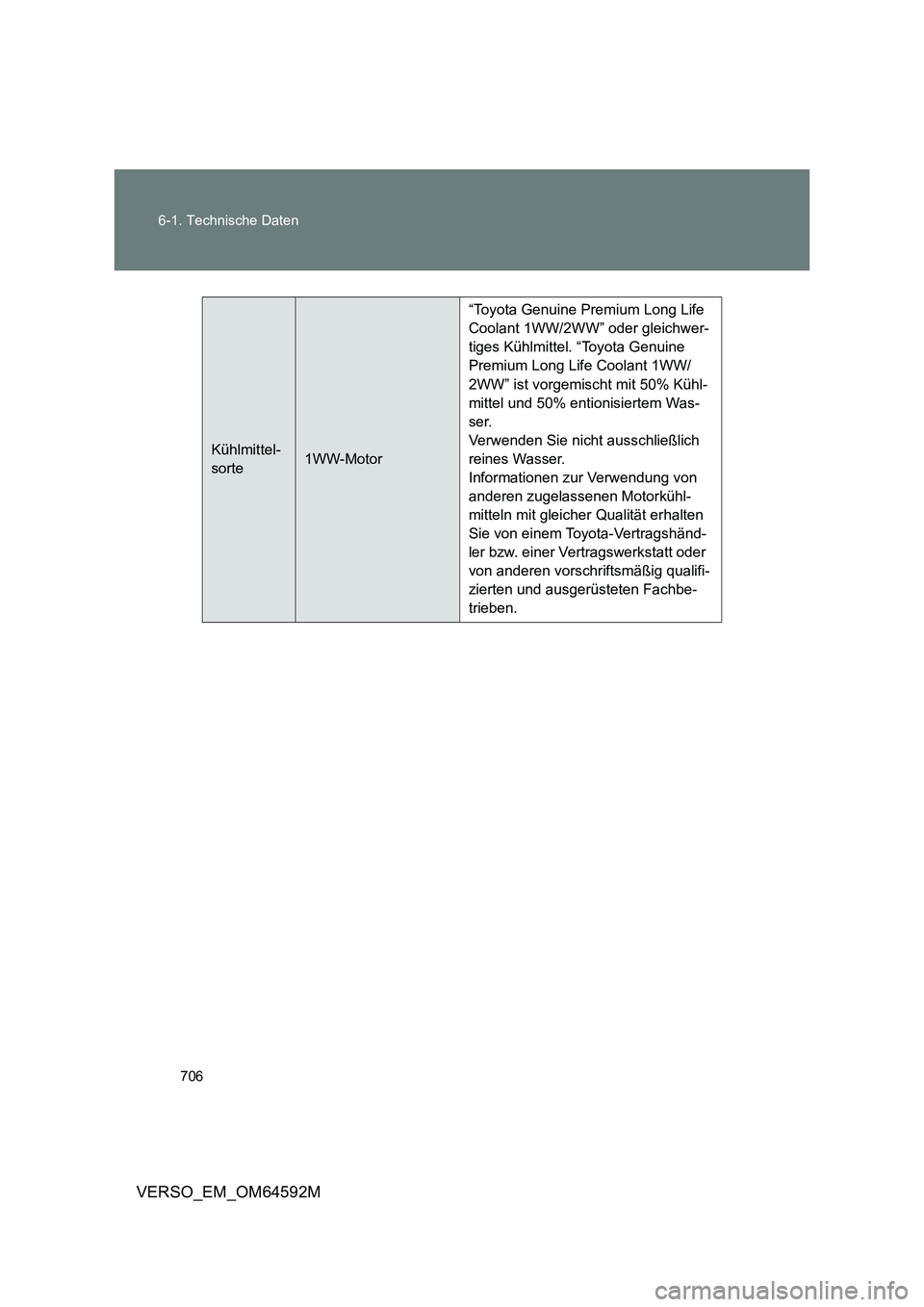

706
6-1. Technische Daten
VERSO_EM_OM64592M
Kühlmittel-
sorte1WW-Motor
“Toyota Genuine Premium Long Life
Coolant 1WW/2WW” oder gleichwer-
tiges Kühlmittel. “Toyota Genuine
Premium Long Life Coolant 1WW/
2WW” ist vorgemischt mit 50% Kühl-
mittel und 50% entionisiertem Was-
ser.
Verwenden Sie nicht ausschließlich
reines Wasser.
Informationen zur Verwendung von
anderen zugelassenen Motorkühl-
mitteln mit gleicher Qualität erhalten
Sie von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder
von anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbe-
trieben.

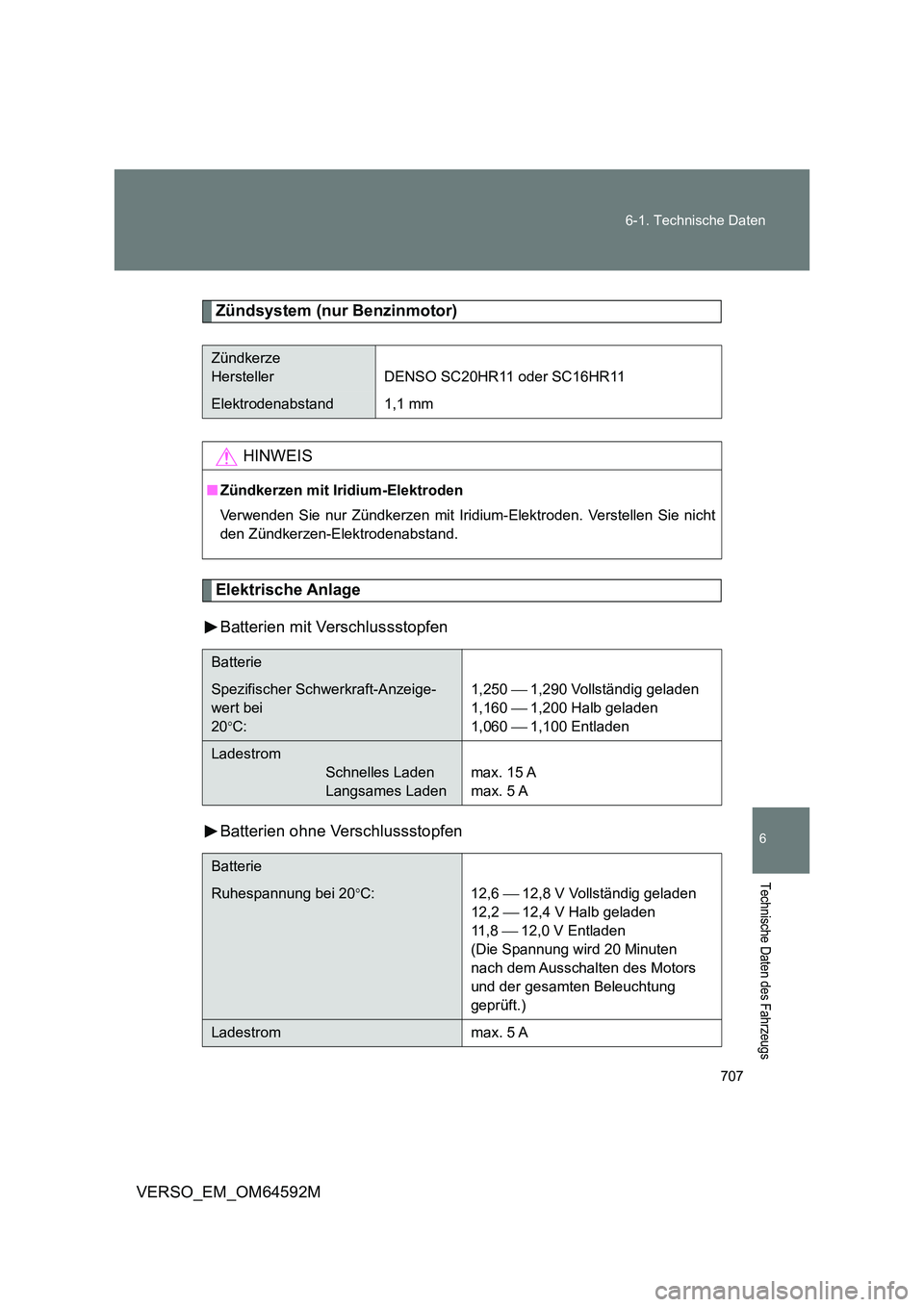

707
6-1. Technische Daten
6
VERSO_EM_OM64592M
Technische Daten des Fahrzeugs
Zündsystem (nur Benzinmotor)
Elektrische Anlage
Batterien mit Verschlussstopfen
Batterien ohne Verschlussstopfen
Zündkerze
Hersteller DENSO SC20HR11 oder SC16HR11
Elektrodenabstand 1,1 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht
den Zündkerzen-Elektrodenabstand.
Batterie
Spezifischer Schwerkraft-Anzeige-
wert bei
20C:
1,250 1,290 Vollständig geladen
1,160 1,200 Halb geladen
1,060 1,100 Entladen
Ladestrom
Schnelles Laden
Langsames Laden
max. 15 A
max. 5 A
Batterie
Ruhespannung bei 20C: 12,6 12,8 V Vollständig geladen
12,2 12,4 V Halb geladen
11 , 8 12,0 V Entladen
(Die Spannung wird 20 Minuten
nach dem Ausschalten des Motors
und der gesamten Beleuchtung
geprüft.)
Ladestrom max. 5 A

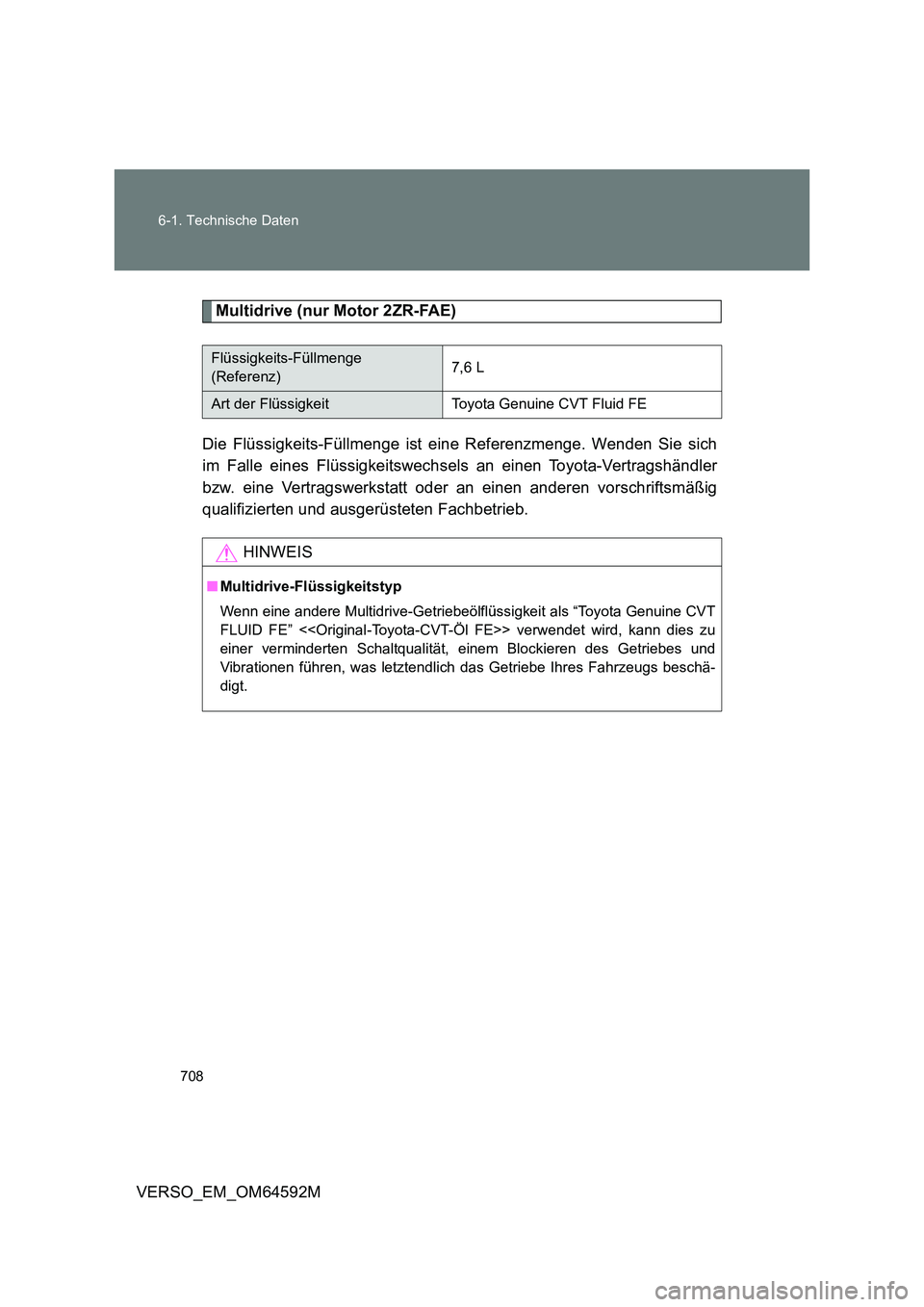

708
6-1. Technische Daten
VERSO_EM_OM64592M
Multidrive (nur Motor 2ZR-FAE)
Die Flüssigkeits-Füllmenge ist eine Referenzmenge. Wenden Sie sich
im Falle eines Flüssigkeitswechsels an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder an einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
Flüssigkeits-Füllmenge
(Referenz)7,6 L
Art der FlüssigkeitToyota Genuine CVT Fluid FE
HINWEIS
■ Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölfl üssigkeit als “Toyota Genuine CVT
FLUID FE” <> verwendet wird, kann dies zu
einer verminderten Schaltqualität, einem Blockieren des Getriebes und
Vibrationen führen, was letztendlich das Getriebe Ihres Fahrzeugs beschä-
digt.

709
6-1. Technische Daten
6
VERSO_EM_OM64592M
Technische Daten des Fahrzeugs
Schaltgetriebe
Kupplung
Getriebeöl-Füll-
menge (Refe-
renz)
Benzinmotor2,4 L
Dieselmotor2,1 L
Getriebeölsorte
Verwenden Sie eine der folgenden
Sorten:
• “TOYOTA Genuine Manual
Transmission Gear Oil LV” «Original
TOYOTA-Schaltgetriebeöl LV»
• Anderes Schaltgetriebeöl, das die
Spezifikationen von API GL-4 und
SAE 75W erfüllt
HINWEIS
■ Schaltgetriebeöl
Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik
des verwendeten Getriebeöls oder den Betriebsbedingungen das Leerlauf-
geräusch, das Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich
oder vermindert sein können. Zur Sicherstellung optimaler Leistungswerte
empfiehlt Toyota, das “TOYOTA Genuine Manual Transmission Gear Oil LV”
«Original TOYOTA-Schalt getriebeöl LV» zu verwenden.
Pedalspiel 5  15 mm
Art der Flüssigkeit
SAE J1703 oder FMVSS No. 116 DOT 3
oder SAE J1704 oder FMVSS No. 116
DOT 4

710
6-1. Technische Daten
VERSO_EM_OM64592M
Bremsen
*1: Kleinster Pedalrestweg (bei laufendem Motor) bei einer Betätigungskraft
von 294 N (30 kp)
*2: Weg des Feststellbremshebels bei einer Betätigungskraft von 200 N (20 kp)
Lenkung
Pedalrestweg*1
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
min. 75 mm
min. 70 mm
Pedalspiel 1  6 mm
Feststellbremshebelspiel *26  9 Raststufen
Art der Flüssigkeit
SAE J1703 oder FMVSS No. 116 DOT 3
oder SAE J1704 oder FMVSS No. 116
DOT 4
SpielWeniger als 30 mm

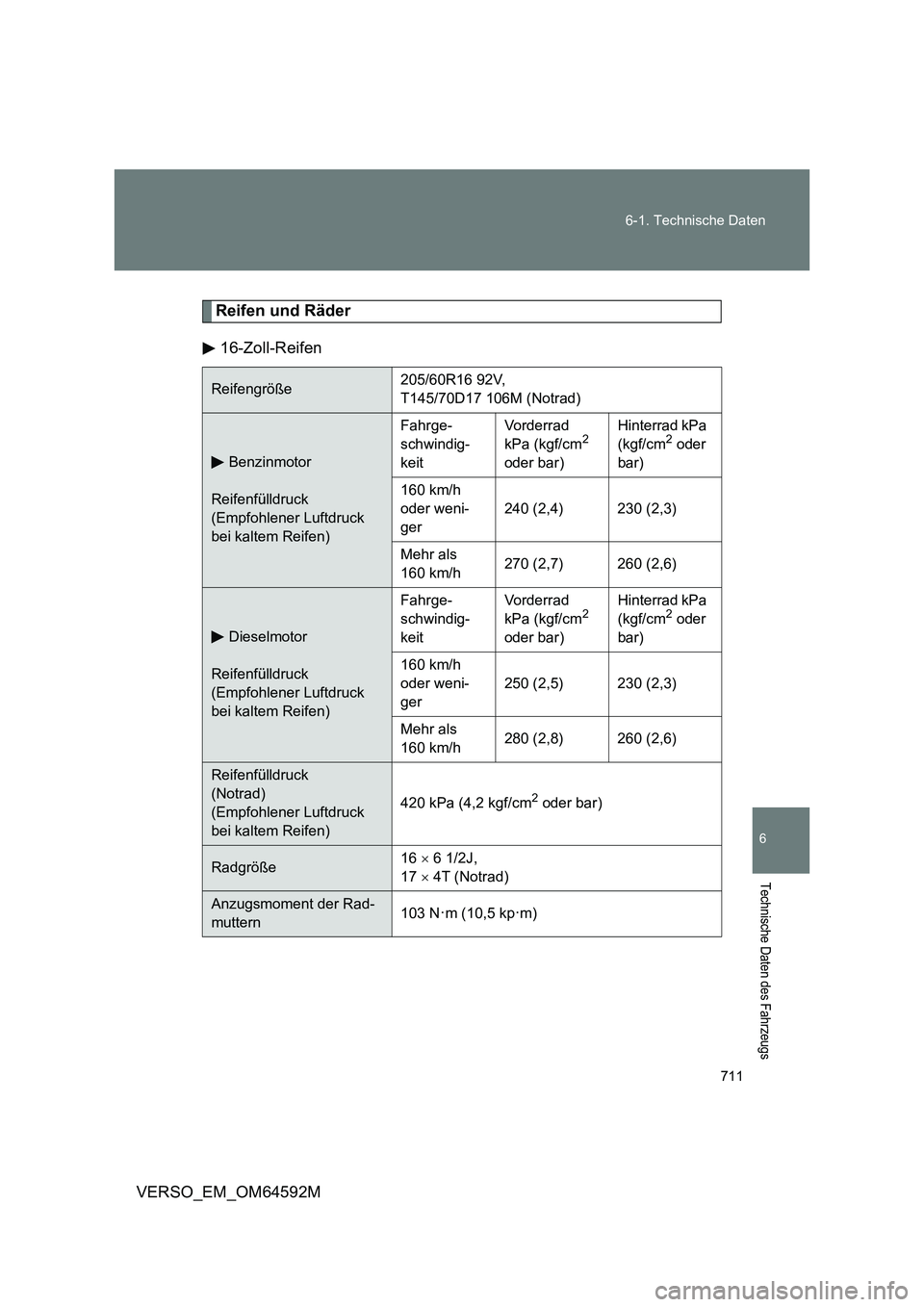

711
6-1. Technische Daten
6
VERSO_EM_OM64592M
Technische Daten des Fahrzeugs
Reifen und Räder
16-Zoll-Reifen
Reifengröße 205/60R16 92V,
T145/70D17 106M (Notrad)
Benzinmotor
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrge-
schwindig-
keit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad kPa
(kgf/cm2 oder
bar)
160 km/h
oder weni-
ger
240 (2,4) 230 (2,3)
Mehr als
160 km/h 270 (2,7) 260 (2,6)
Dieselmotor
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrge-
schwindig-
keit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad kPa
(kgf/cm2 oder
bar)
160 km/h
oder weni-
ger
250 (2,5) 230 (2,3)
Mehr als
160 km/h 280 (2,8) 260 (2,6)
Reifenfülldruck
(Notrad)
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße 16  6 1/2J,
17  4T (Notrad)
Anzugsmoment der Rad-
muttern 103 N·m (10,5 kp·m)

712
6-1. Technische Daten
VERSO_EM_OM64592M
17-Zoll-Reifen
Reifengröße 215/55R17 94W,
T145/70D17 106M (Notrad)
Benzinmotor
Reifenfülldruck
(Empfohlener Luftdruck bei
kaltem Reifen)
Fahrge-
schwindig-
keit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
190 km/h
oder weni-
ger
240 (2,4) 230 (2,3)
Mehr als
190 km/h 270 (2,7) 260 (2,6)
Dieselmotor
Reifenfülldruck
(Empfohlener Luftdruck bei
kaltem Reifen)
Fahrge-
schwindig-
keit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
190 km/h
oder weni-
ger
250 (2,5) 230 (2,3)
Mehr als
190 km/h 280 (2,8) 260 (2,6)
Reifenfülldruck
(Notrad)
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße 17  7J,
17  4T (Notrad)
Anzugsmoment der Rad-
muttern 103 N·m (10,5 kp·m)
