2016 TOYOTA VERSO Betriebsanleitungen (in German)

545

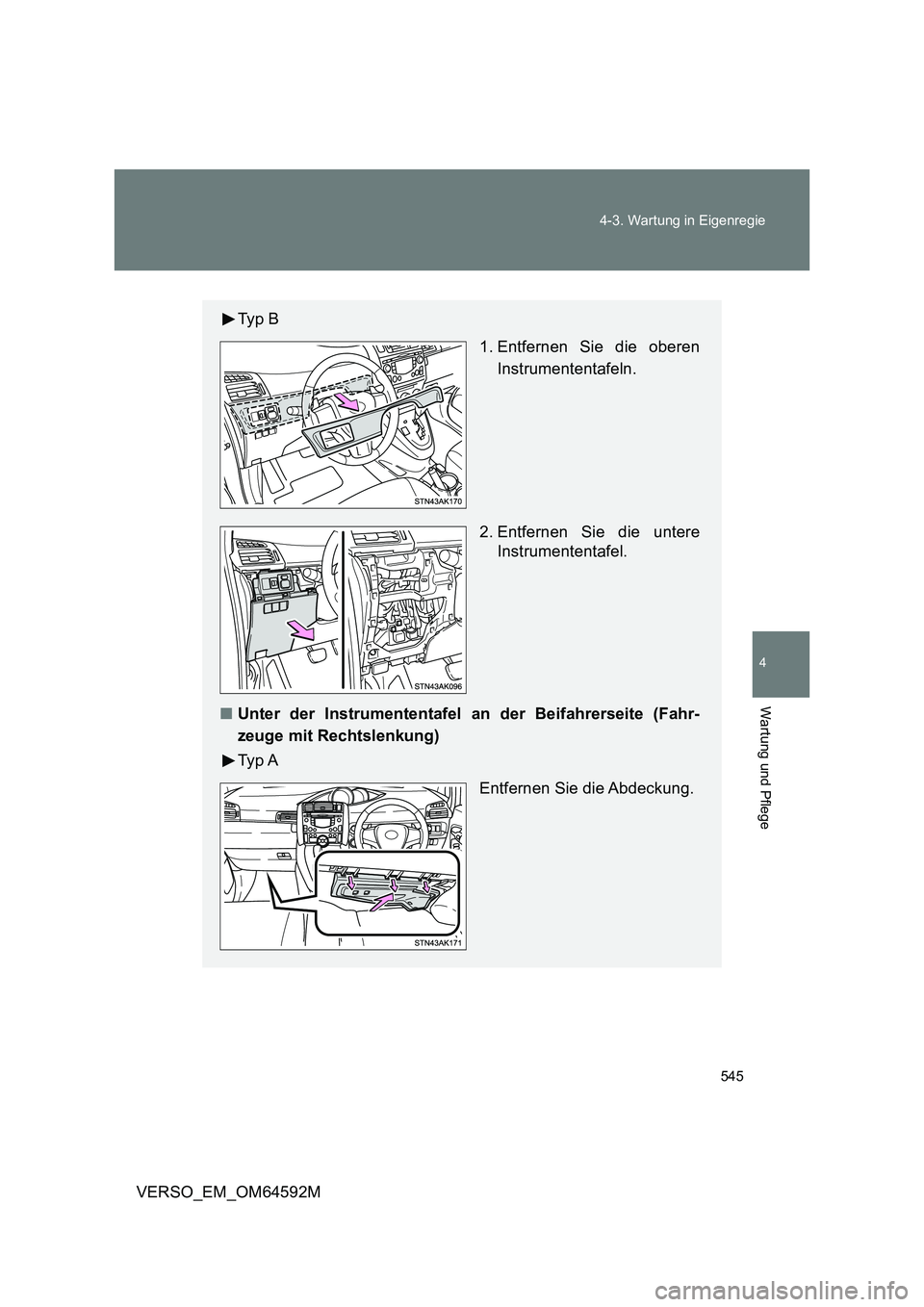

4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
Ty p B
1. Entfernen Sie die oberen
Instrumententafeln.
2. Entfernen Sie die untere
Instrumententafel.
■ Unter der Instrumententafel an der Beifahrerseite (Fahr-
zeuge mit Rechtslenkung)
Ty p A
Entfernen Sie die Abdeckung.

546
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

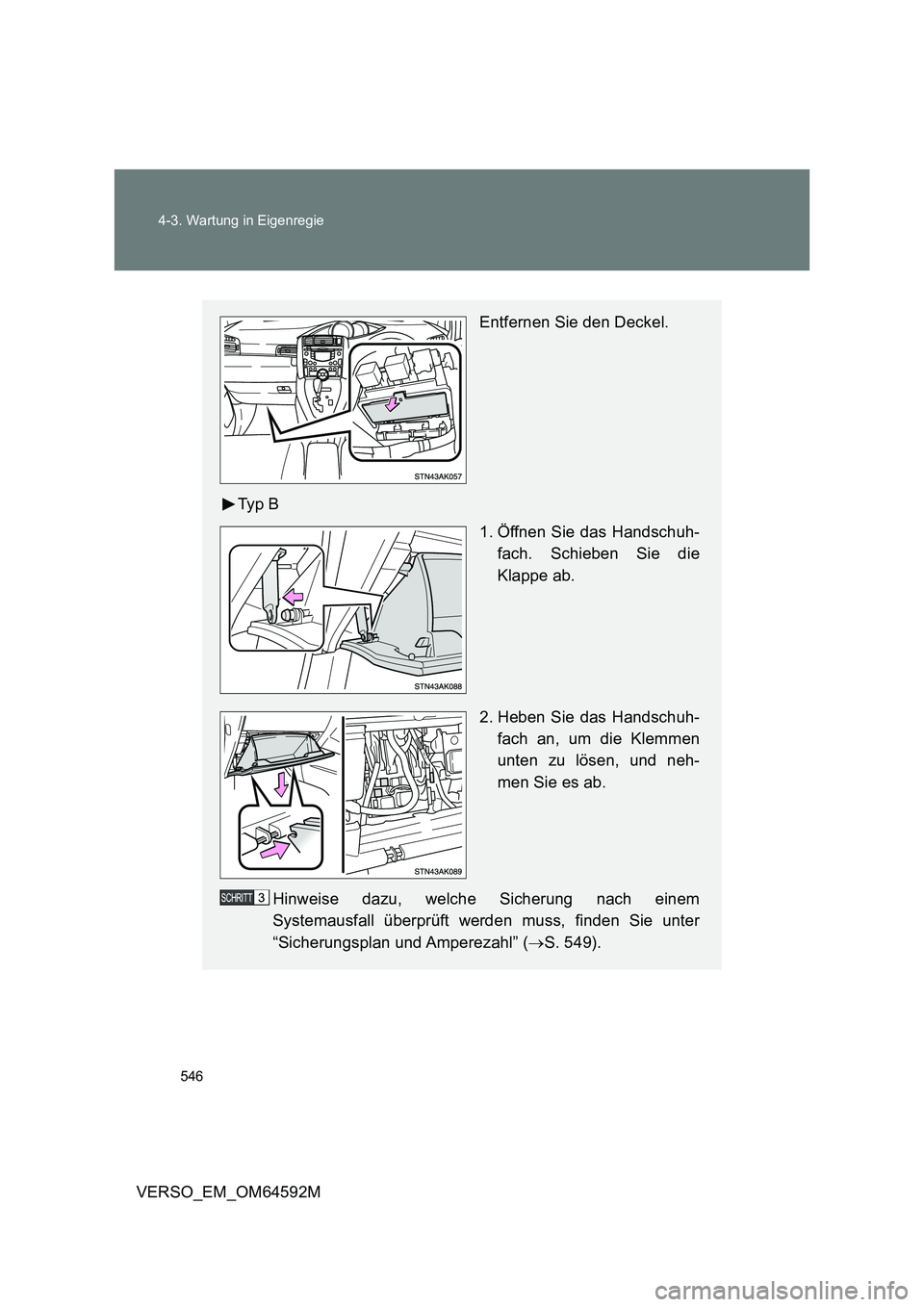

Entfernen Sie den Deckel.
Ty p B
1. Öffnen Sie das Handschuh-
fach. Schieben Sie die
Klappe ab.
2. Heben Sie das Handschuh-
fach an, um die Klemmen
unten zu lösen, und neh-
men Sie es ab.
Hinweise dazu, welche Sicherung nach einem
Systemausfall überprüft werden muss, finden Sie unter
“Sicherungsplan und Amperezahl” ( S. 549).

547
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M

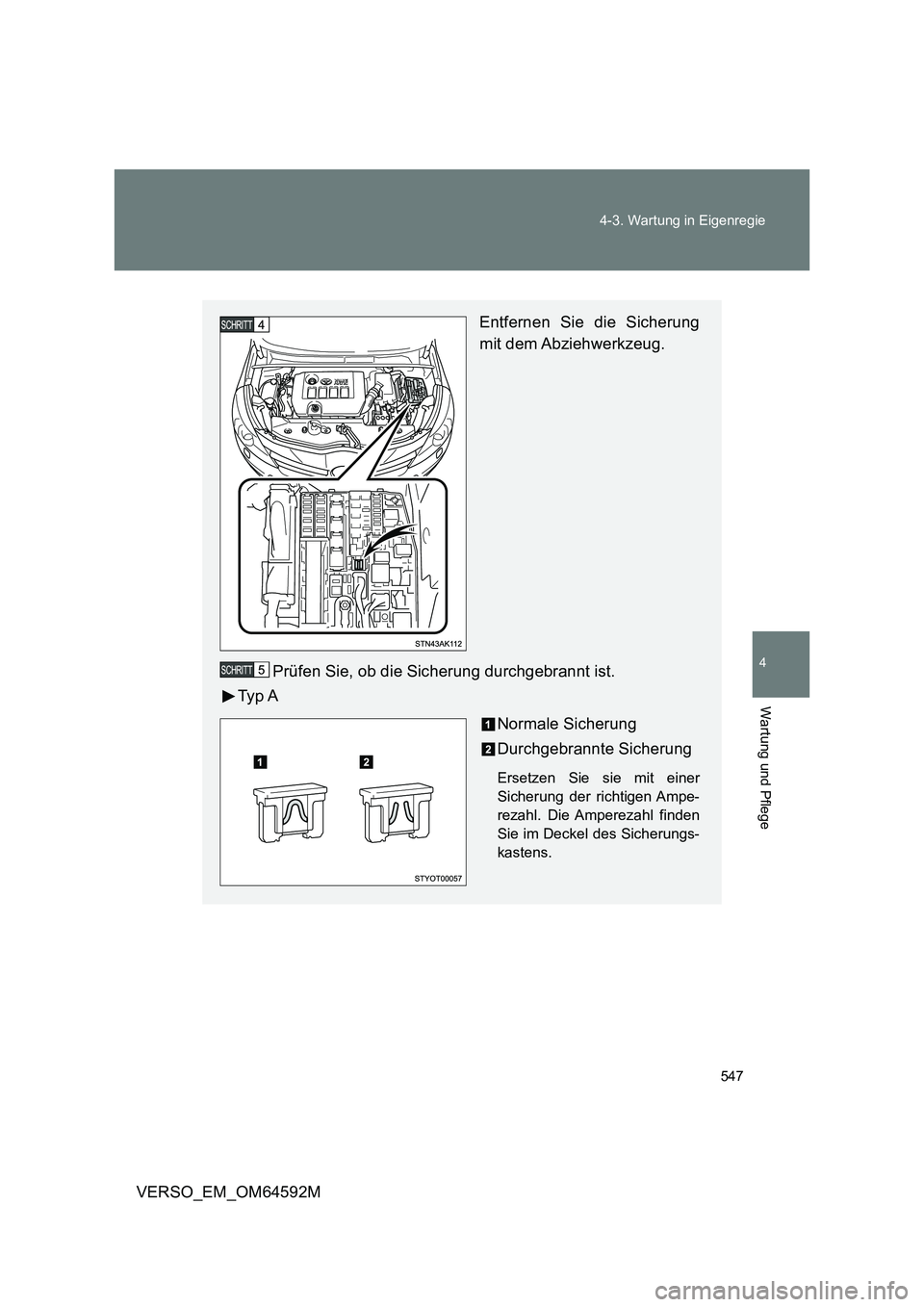

Entfernen Sie die Sicherung
mit dem Abziehwerkzeug.
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Ty p A
Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie sie mit einer
Sicherung der richtigen Ampe-
rezahl. Die Amperezahl finden
Sie im Deckel des Sicherungs-
kastens.

548
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

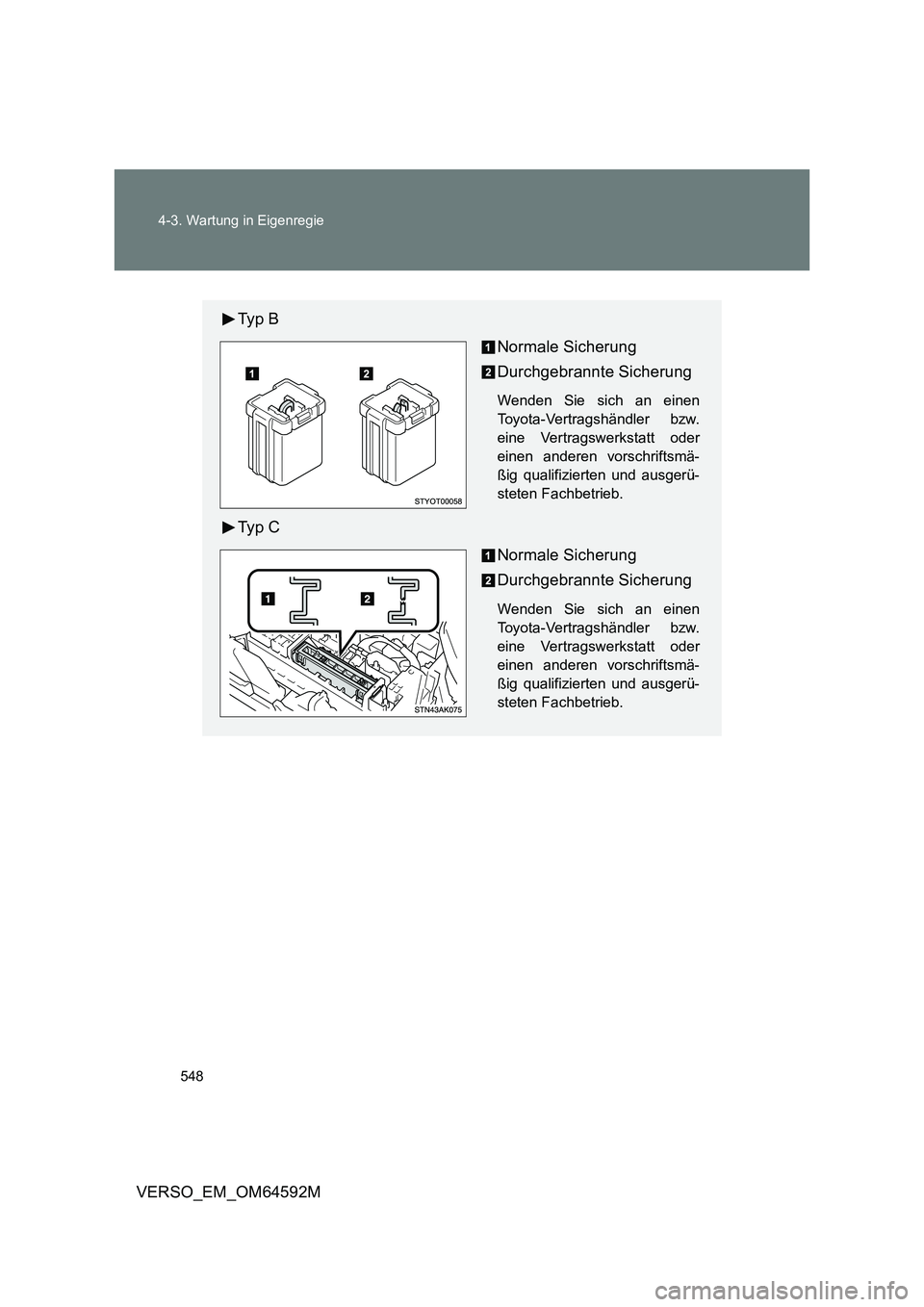

Ty p B
Normale Sicherung
Durchgebrannte Sicherung
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.
Ty p C
Normale Sicherung
Durchgebrannte Sicherung
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.

549
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M

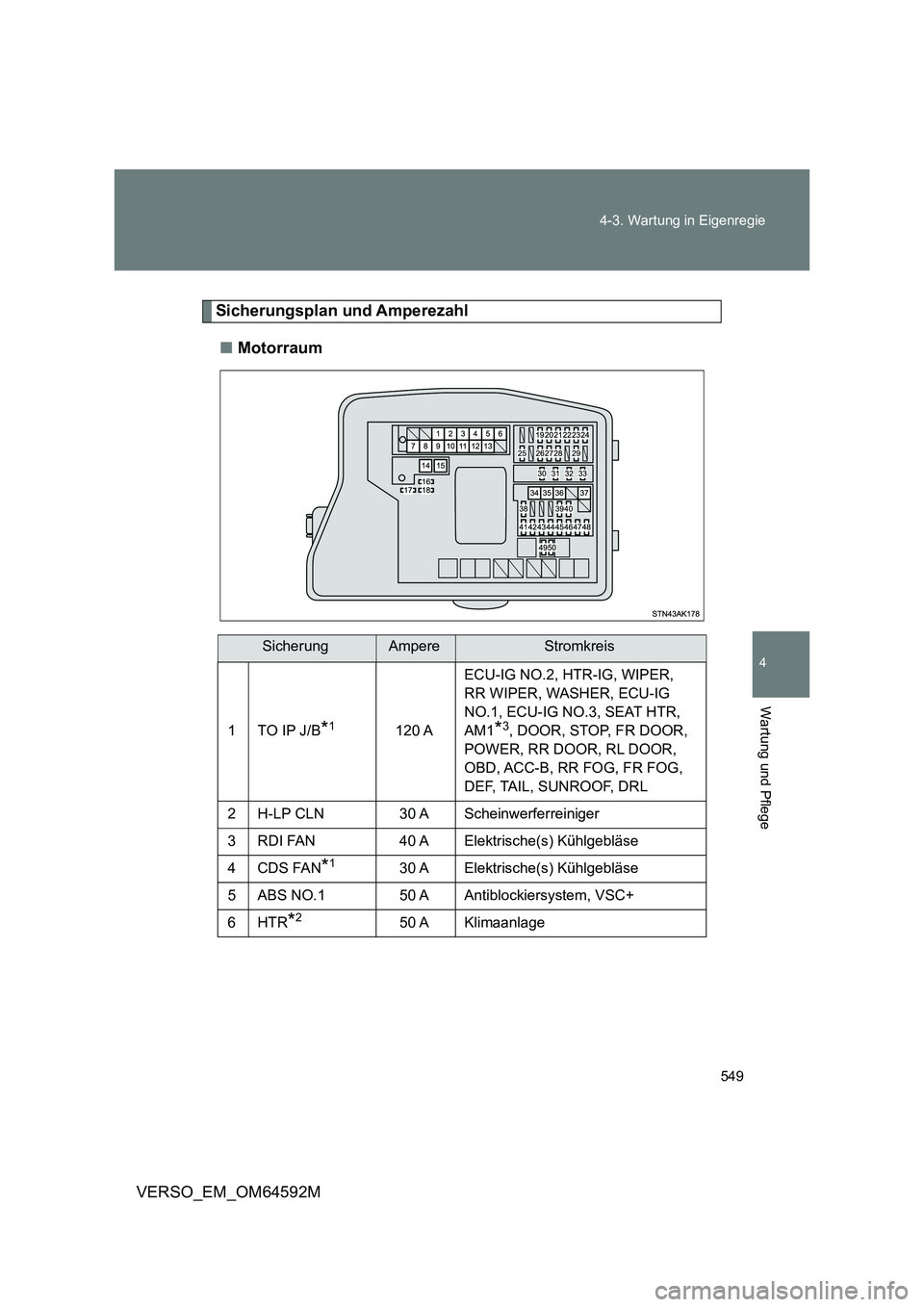

Sicherungsplan und Amperezahl
■ Motorraum
SicherungAmpereStromkreis
1TO IP J/B*1120 A
ECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Scheinwerferreiniger
3RDI FAN40 A Elektrische(s) Kühlgebläse
4CDS FAN*130 A Elektrische(s) Kühlgebläse
5 ABS NO.1 50 A Antiblockiersystem, VSC+
6HTR*250 A Klimaanlage

550
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

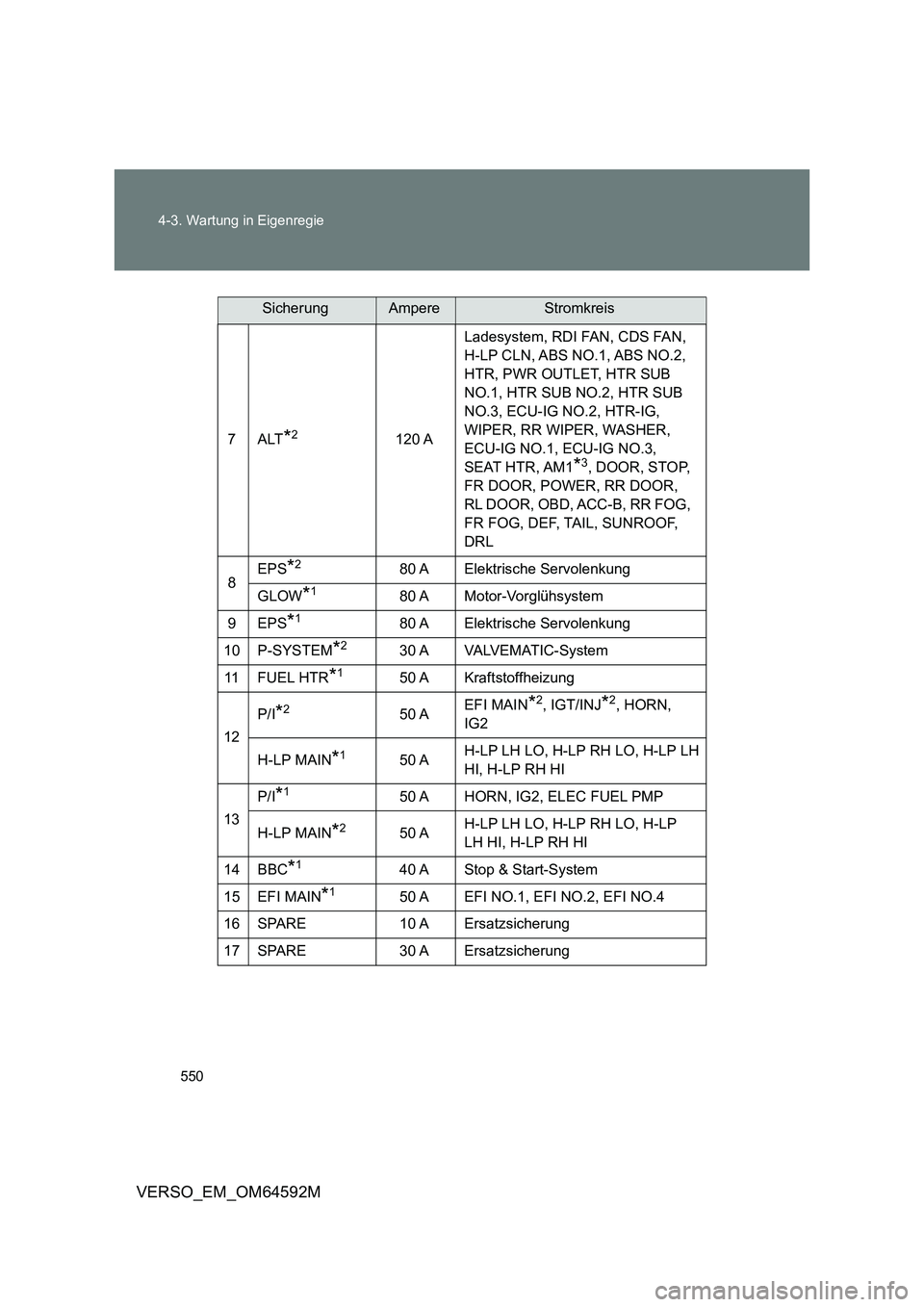

7ALT*2120 A
Ladesystem, RDI FAN, CDS FAN,
H-LP CLN, ABS NO.1, ABS NO.2,
HTR, PWR OUTLET, HTR SUB
NO.1, HTR SUB NO.2, HTR SUB
NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS*280 A Elektrische Servolenkung
GLOW*180 A Motor-Vorglühsystem
9 EPS*180 A Elektrische Servolenkung
10 P-SYSTEM*230 A VALVEMATIC-System
11 F U E L H T R*150 A Kraftstoffheizung
12
P/I*250 A EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13
P/I*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC*140 A Stop & Start-System
15 EFI MAIN*150 A EFI NO.1, EFI NO.2, EFI NO.4
16 SPARE 10 A Ersatzsicherung
17 SPARE 30 A Ersatzsicherung
SicherungAmpereStromkreis

551
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M

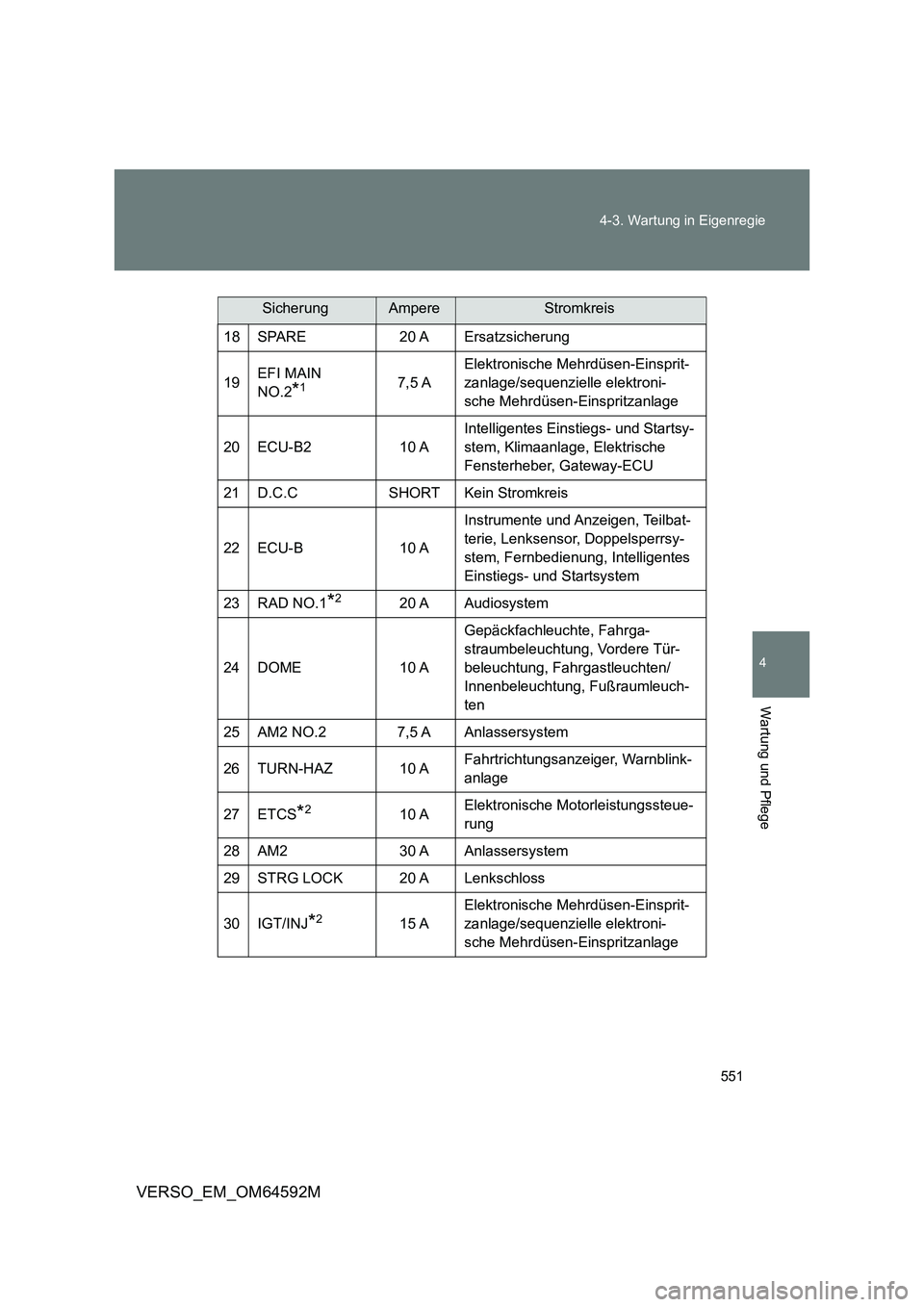

18 SPARE 20 A Ersatzsicherung
19 EFI MAIN
NO.2*17,5 A
Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
20 ECU-B2 10 A
Intelligentes Einstiegs- und Startsy-
stem, Klimaanlage, Elektrische
Fensterheber, Gateway-ECU
21 D.C.C SHORT Kein Stromkreis
22 ECU-B 10 A
Instrumente und Anzeigen, Teilbat-
terie, Lenksensor, Doppelsperrsy-
stem, Fernbedienung, Intelligentes
Einstiegs- und Startsystem
23 RAD NO.1*220 A Audiosystem
24 DOME 10 A
Gepäckfachleuchte, Fahrga-
straumbeleuchtung, Vordere Tür-
beleuchtung, Fahrgastleuchten/
Innenbeleuchtung, Fußraumleuch-
ten
25 AM2 NO.2 7,5 A Anlassersystem
26 TURN-HAZ 10 A Fahrtrichtungsanzeiger, Warnblink-
anlage
27 ETCS*210 A Elektronische Motorleistungssteue-
rung
28 AM2 30 A Anlassersystem
29 STRG LOCK 20 A Lenkschloss
30 IGT/INJ*215 A
Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
SicherungAmpereStromkreis

552
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M

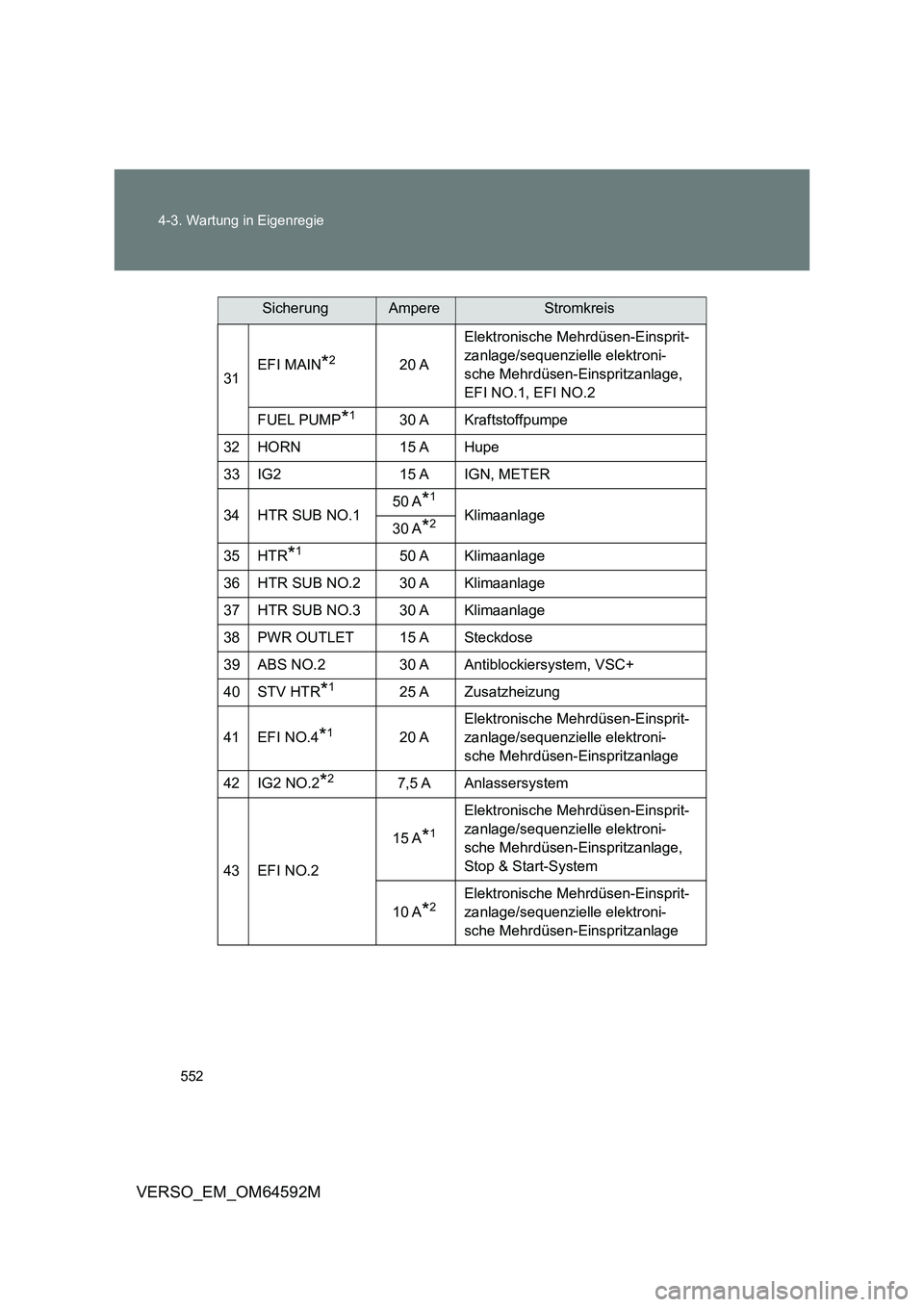

31 EFI MAIN*220 A
Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
EFI NO.1, EFI NO.2
FUEL PUMP*130 A Kraftstoffpumpe
32 HORN 15 A Hupe
33 IG2 15 A IGN, METER
34 HTR SUB NO.1 50 A*1
Klimaanlage 30 A*2
35 HTR*150 A Klimaanlage
36 HTR SUB NO.2 30 A Klimaanlage
37 HTR SUB NO.3 30 A Klimaanlage
38PWR OUTLET15 ASteckdose
39 ABS NO.2 30 A Antiblockiersystem, VSC+
40 STV HTR*125 A Zusatzheizung
41 EFI NO.4*120 A
Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
42 IG2 NO.2*27,5 A Anlassersystem
43 EFI NO.2
15 A*1
Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
Stop & Start-System
10 A*2Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
SicherungAmpereStromkreis
