2016 TOYOTA VERSO Betriebsanleitungen (in German)

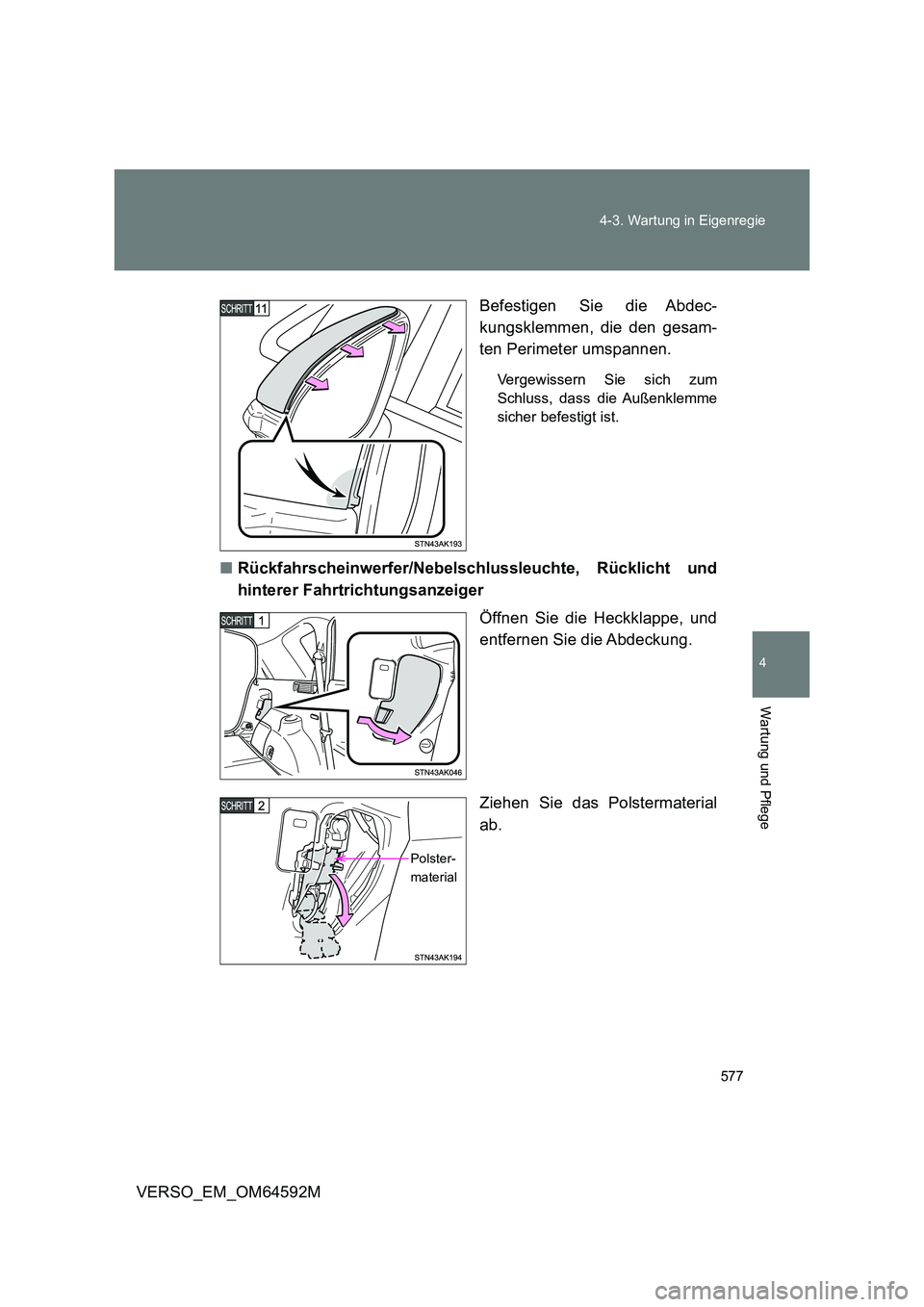

577
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
Befestigen Sie die Abdec-
kungsklemmen, die den gesam-
ten Perimeter umspannen.
Vergewissern Sie sich zum
Schluss, dass die Außenklemme
sicher befestigt ist.
■ Rückfahrscheinwerfer/Nebelschlussleuchte, Rücklicht und
hinterer Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Ziehen Sie das Polstermaterial
ab.
Polster-
material

578
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M
Lösen Sie die beiden Klammern
und nehmen Sie den hinteren
Kombi-Leuchtensockel ab.
Entnehmen Sie die Glühlampe.
Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Rückfahrscheinwerfer oder
Nebelschlussleuchte
Richten Sie die Fixiernasen aus
und setzen Sie die Glühlampe
unter leichtem Drücken und Dre-
hen ein.
Schlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Rückfahrscheinwerfer oder
Nebelschlussleuchte
Prüfen Sie, ob der Kabelbaum
an der Klammer befestigt ist.

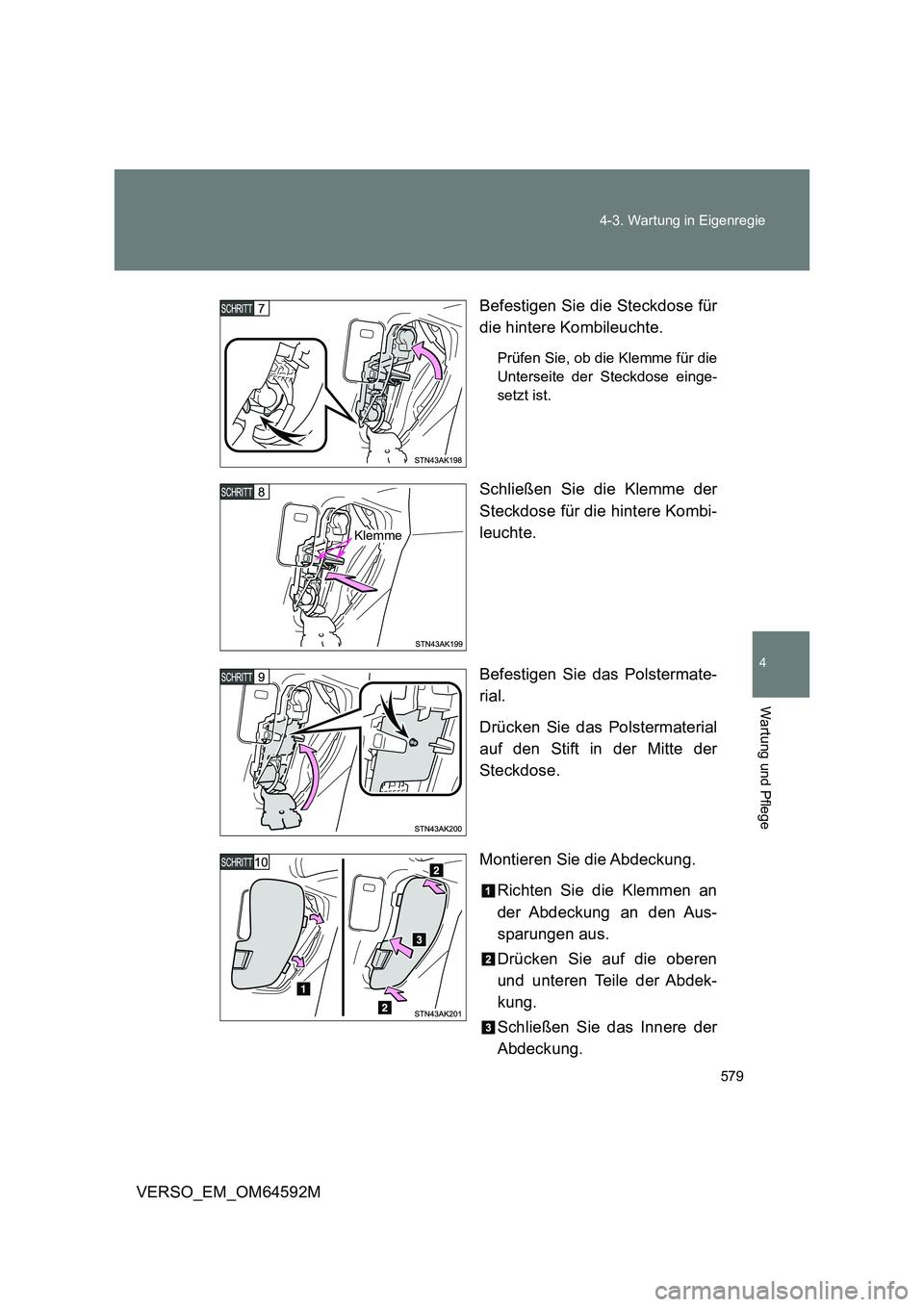

579
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
Befestigen Sie die Steckdose für
die hintere Kombileuchte.
Prüfen Sie, ob die Klemme für die
Unterseite der Steckdose einge-
setzt ist.
Schließen Sie die Klemme der
Steckdose für die hintere Kombi-
leuchte.
Befestigen Sie das Polstermate-
rial.
Drücken Sie das Polstermaterial
auf den Stift in der Mitte der
Steckdose.
Montieren Sie die Abdeckung.
Richten Sie die Klemmen an
der Abdeckung an den Aus-
sparungen aus.
Drücken Sie auf die oberen
und unteren Teile der Abdek-
kung.
Schließen Sie das Innere der
Abdeckung.
Klemme

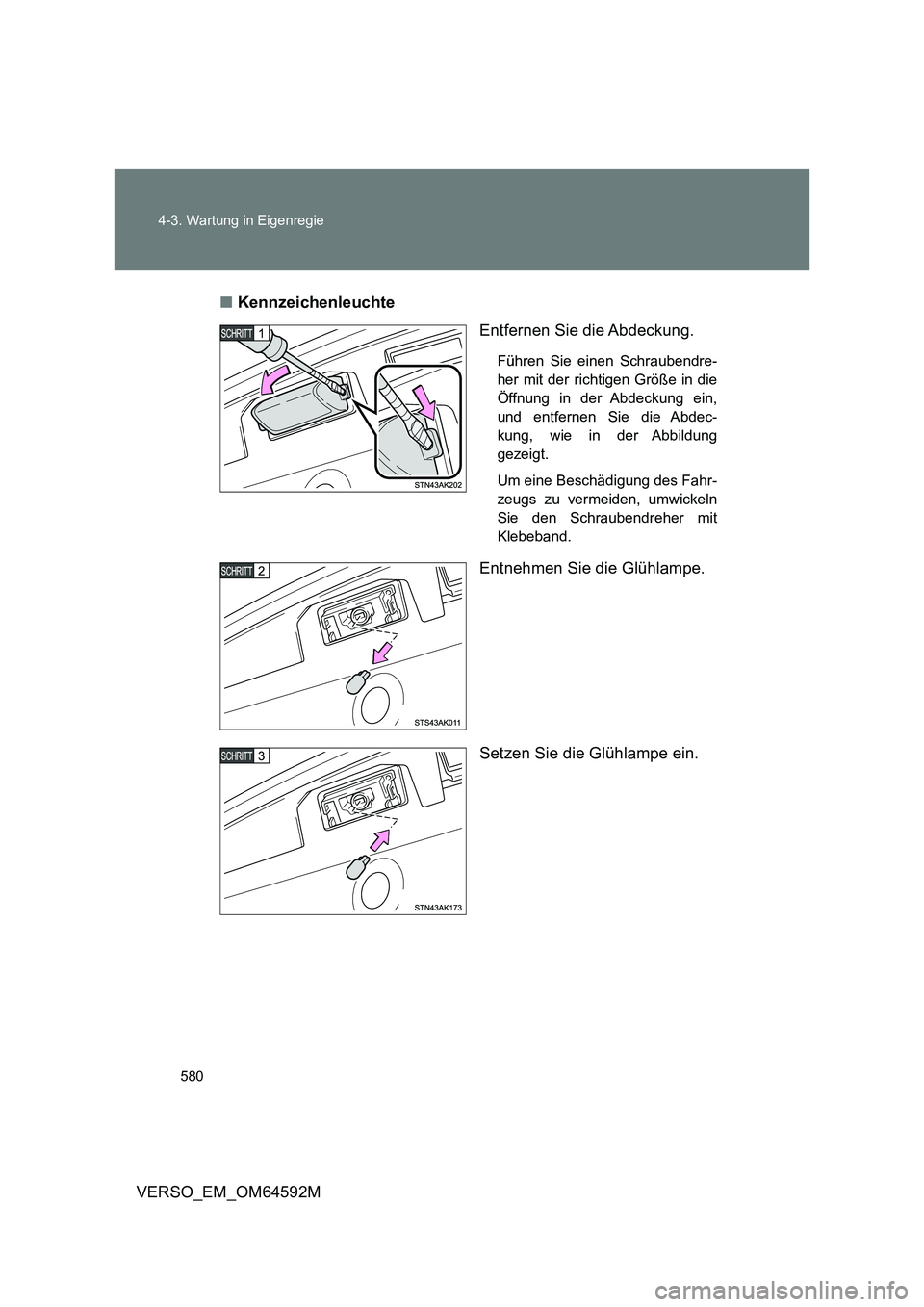

580
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M
■ Kennzeichenleuchte
Entfernen Sie die Abdeckung.
Führen Sie einen Schraubendre-
her mit der richtigen Größe in die
Öffnung in der Abdeckung ein,
und entfernen Sie die Abdec-
kung, wie in der Abbildung
gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln
Sie den Schraubendreher mit
Klebeband.
Entnehmen Sie die Glühlampe.
Setzen Sie die Glühlampe ein.

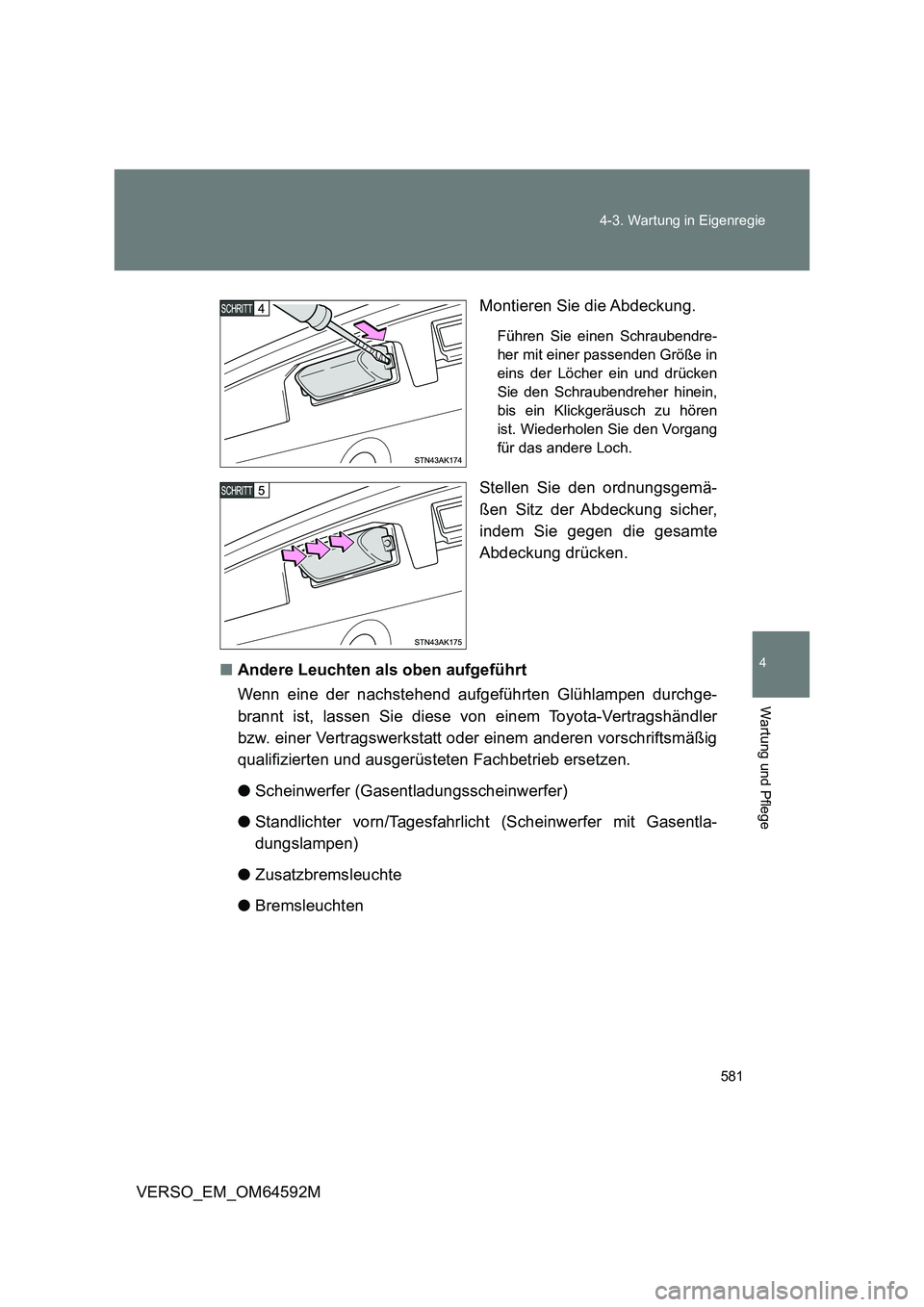

581
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
Montieren Sie die Abdeckung.
Führen Sie einen Schraubendre-
her mit einer passenden Größe in
eins der Löcher ein und drücken
Sie den Schraubendreher hinein,
bis ein Klickgeräusch zu hören
ist. Wiederholen Sie den Vorgang
für das andere Loch.
Stellen Sie den ordnungsgemä-
ßen Sitz der Abdeckung sicher,
indem Sie gegen die gesamte
Abdeckung drücken.
■ Andere Leuchten als oben aufgeführt
Wenn eine der nachstehend aufgeführten Glühlampen durchge-
brannt ist, lassen Sie diese von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb ersetzen.
● Scheinwerfer (Gasentladungsscheinwerfer)
● Standlichter vorn/Tagesfahrlicht (Scheinwerfer mit Gasentla-
dungslampen)
● Zusatzbremsleuchte
● Bremsleuchten

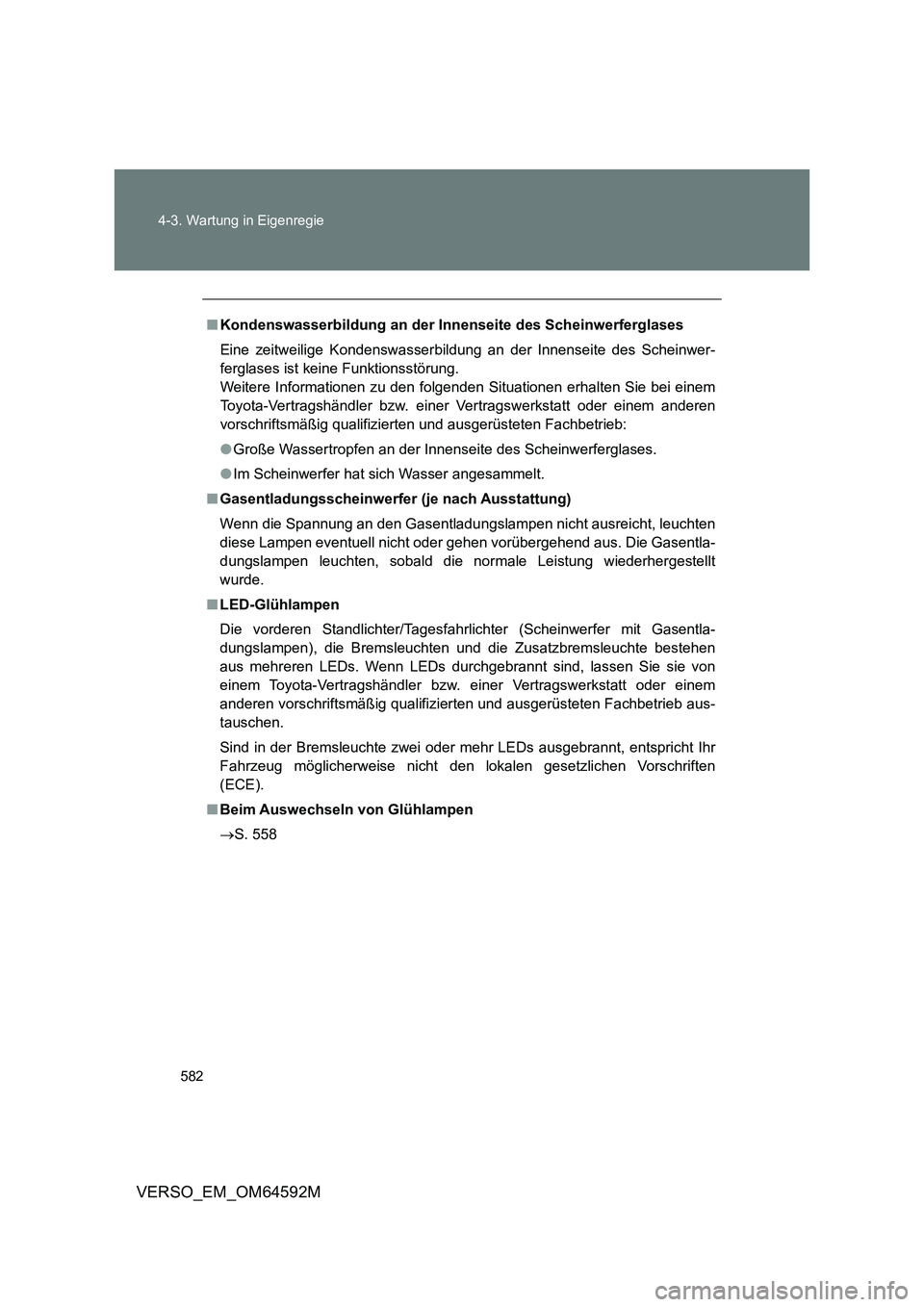

582
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M
■ Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung an der Innenseite des Scheinwer-
ferglases ist keine Funktionsstörung.
Weitere Informationen zu den folgenden Situationen erhalten Sie bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb:
● Große Wassertropfen an der Innenseite des Scheinwerferglases.
● Im Scheinwerfer hat sich Wasser angesammelt.
■ Gasentladungsscheinwerfer (je nach Ausstattung)
Wenn die Spannung an den Gasentladungslampen nicht ausreicht, leuchten
diese Lampen eventuell nicht oder gehen vorübergehend aus. Die Gasentla-
dungslampen leuchten, sobald die normale Leistung wiederhergestellt
wurde.
■ LED-Glühlampen
Die vorderen Standlichter/Tagesfahrlichter (Scheinwerfer mit Gasentla-
dungslampen), die Bremsleuchten und die Zusatzbremsleuchte bestehen
aus mehreren LEDs. Wenn LEDs durchgebrannt sind, lassen Sie sie von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb aus-
tauschen.
Sind in der Bremsleuchte zwei oder mehr LEDs ausgebrannt, entspricht Ihr
Fahrzeug möglicherweise nicht den lokalen gesetzlichen Vorschriften
(ECE).
■ Beim Auswechseln von Glühlampen
 S. 558

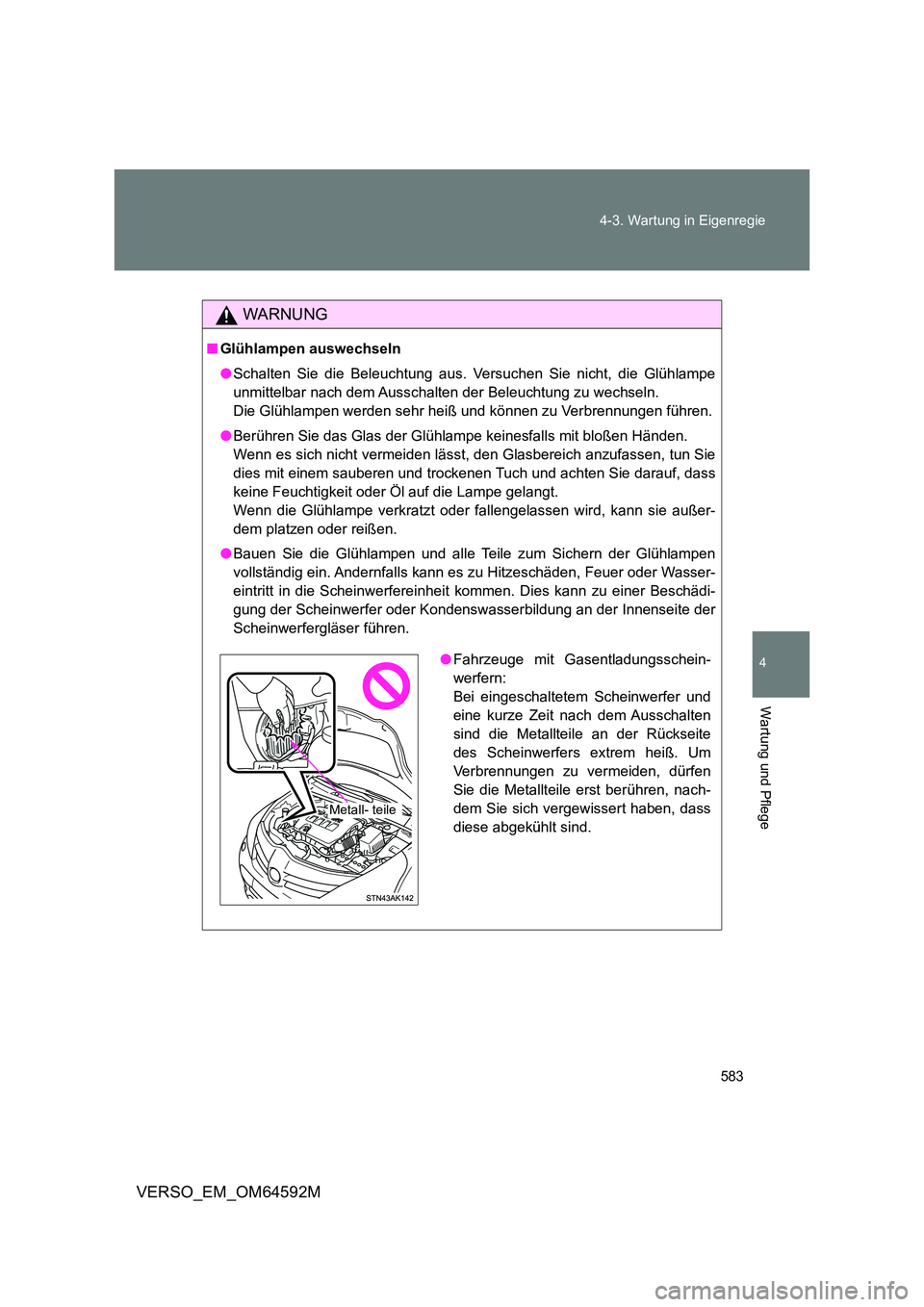

583
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64592M
WARNUNG
■ Glühlampen auswechseln
● Schalten Sie die Beleuchtung aus. Versuchen Sie nicht, die Glühlampe
unmittelbar nach dem Ausschalten der Beleuchtung zu wechseln.
Die Glühlampen werden sehr heiß und können zu Verbrennungen führen.
● Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen.
Wenn es sich nicht vermeiden lässt, den Glasbereich anzufassen, tun Sie
dies mit einem sauberen und trockenen Tuch und achten Sie darauf, dass
keine Feuchtigkeit oder Öl auf die Lampe gelangt.
Wenn die Glühlampe verkratzt oder fallengelassen wird, kann sie außer-
dem platzen oder reißen.
● Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen
vollständig ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wasser-
eintritt in die Scheinw erfereinheit kommen. Dies kann zu einer Beschädi-
gung der Scheinwerfer oder Kondenswasserbildung an der Innenseite der
Scheinwerfergläser führen.
● Fahrzeuge mit Gasentladungsschein-
werfern:
Bei eingeschaltetem Scheinwerfer und
eine kurze Zeit nach dem Ausschalten
sind die Metallteile an der Rückseite
des Scheinwerfers extrem heiß. Um
Verbrennungen zu vermeiden, dürfen
Sie die Metallteile erst berühren, nach-
dem Sie sich vergewissert haben, dass
diese abgekühlt sind.
Metall- teile

584
4-3. Wartung in Eigenregie
VERSO_EM_OM64592M
WARNUNG
■ Gasentladungsscheinwerfer (je nach Ausstattung)
● Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerü-
steten Fachbetrieb, bevor Sie die Gasentladungsscheinwerfer
(einschließlich der Glühlampen) auswechseln.
● Berühren Sie nicht die den Hochspannungssockel der Hochleistungs-
Gasentladungsscheinwerfer, wenn die Scheinwerfer eingeschaltet sind.
Hier wird eine extrem hohe Spannu ng von 30000 V entladen; dies kann zu
schweren Verletzungen bis hin zu Todesfällen durch Stromschlag führen.
● Versuchen Sie nicht, Glühlampen, Anschlüsse, Stromkreise oder Kompo-
nententeile zu reparieren oder zu zerlegen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr
lebensgefährlicher Verletzungen durch Stromschlag.
■ Zur Vermeidung von Beschädigungen oder Bränden
Stellen Sie sicher, dass die Glühlam pen richtig sitzen und eingerastet sind.
