2-2. Kombiinstrument
2
Fahrbetrieb
VERSO_EM_OM64592M

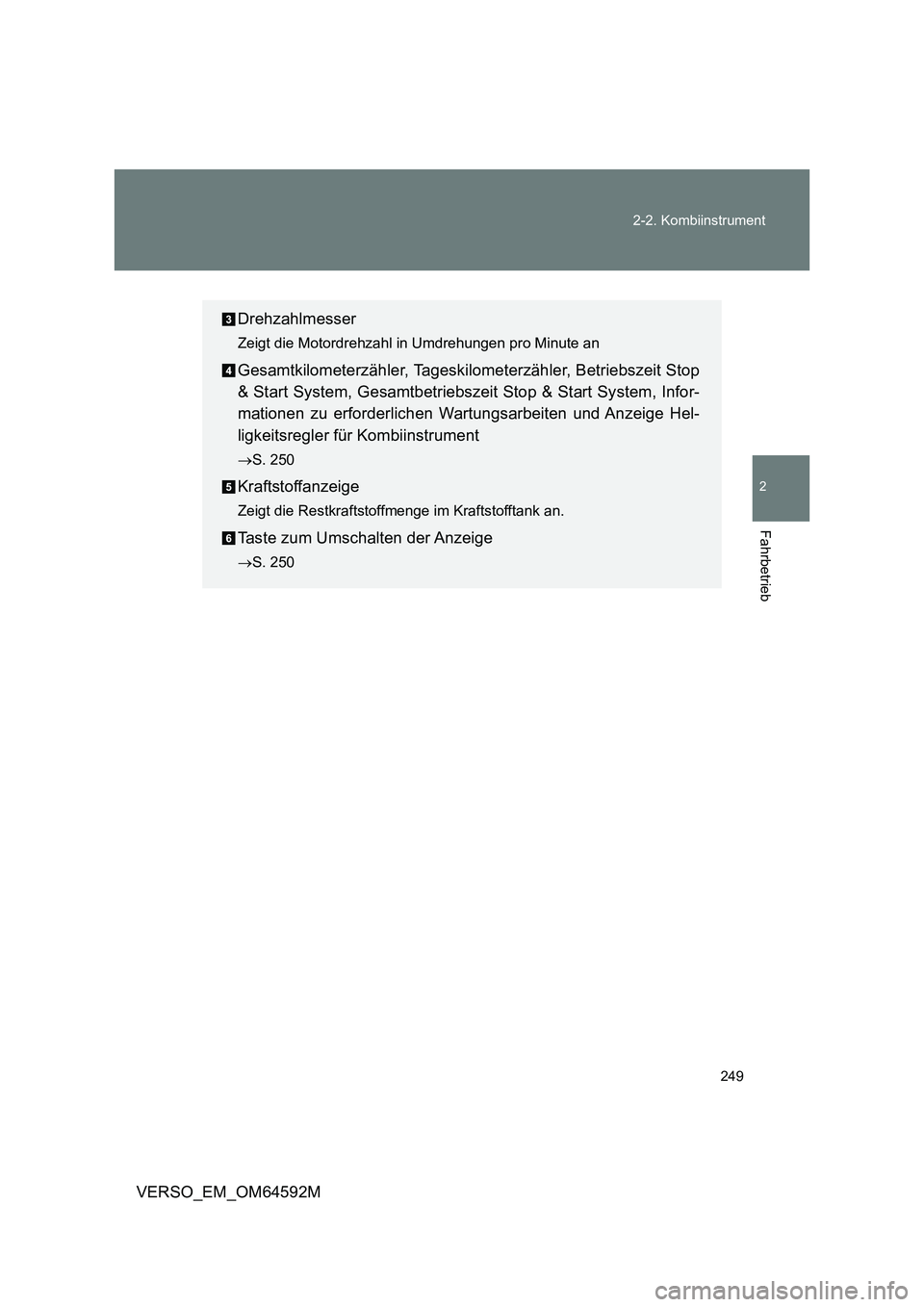

Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Gesamtkilometerzähler, Tageskilometerzähler, Betriebszeit Stop
& Start System, Gesamtbetriebszeit Stop & Start System, Infor-
mationen zu erforderlichen Wartungsarbeiten und Anzeige Hel-
ligkeitsregler für Kombiinstrument
 S. 250
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Taste zum Umschalten der Anzeige
S. 250

250
2-2. Kombiinstrument
VERSO_EM_OM64592M

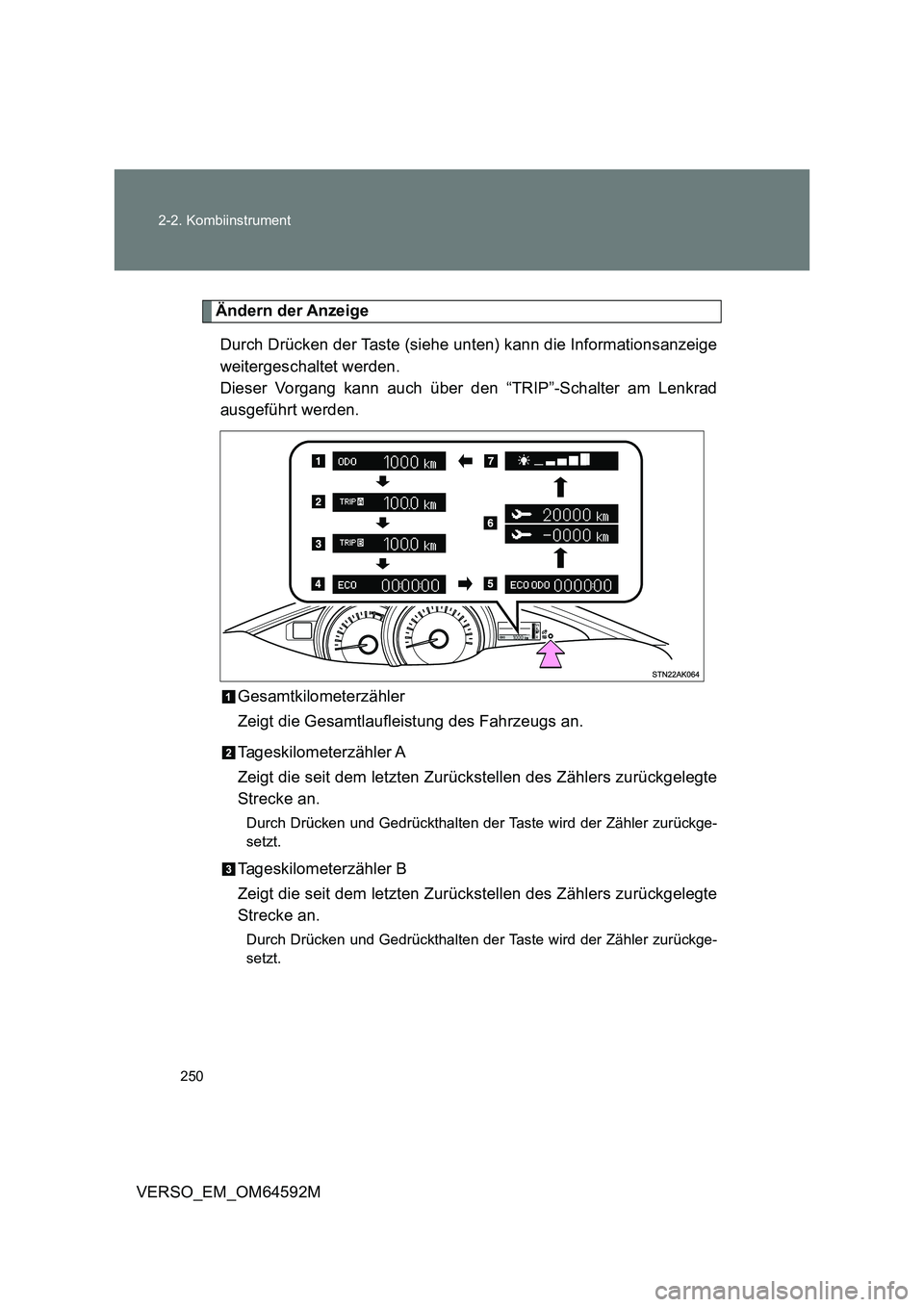

Ändern der Anzeige
Durch Drücken der Taste (siehe unten) kann die Informationsanzeige
weitergeschaltet werden.
Dieser Vorgang kann auch über den “TRIP”-Schalter am Lenkrad
ausgeführt werden.
Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
Tageskilometerzähler A
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte
Strecke an.
Durch Drücken und Gedrückthalten der Taste wird der Zähler zurückge-
setzt.
Tageskilometerzähler B
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte
Strecke an.
Durch Drücken und Gedrückthalten der Taste wird der Zähler zurückge-
setzt.

251
2-2. Kombiinstrument
2
Fahrbetrieb
VERSO_EM_OM64592M

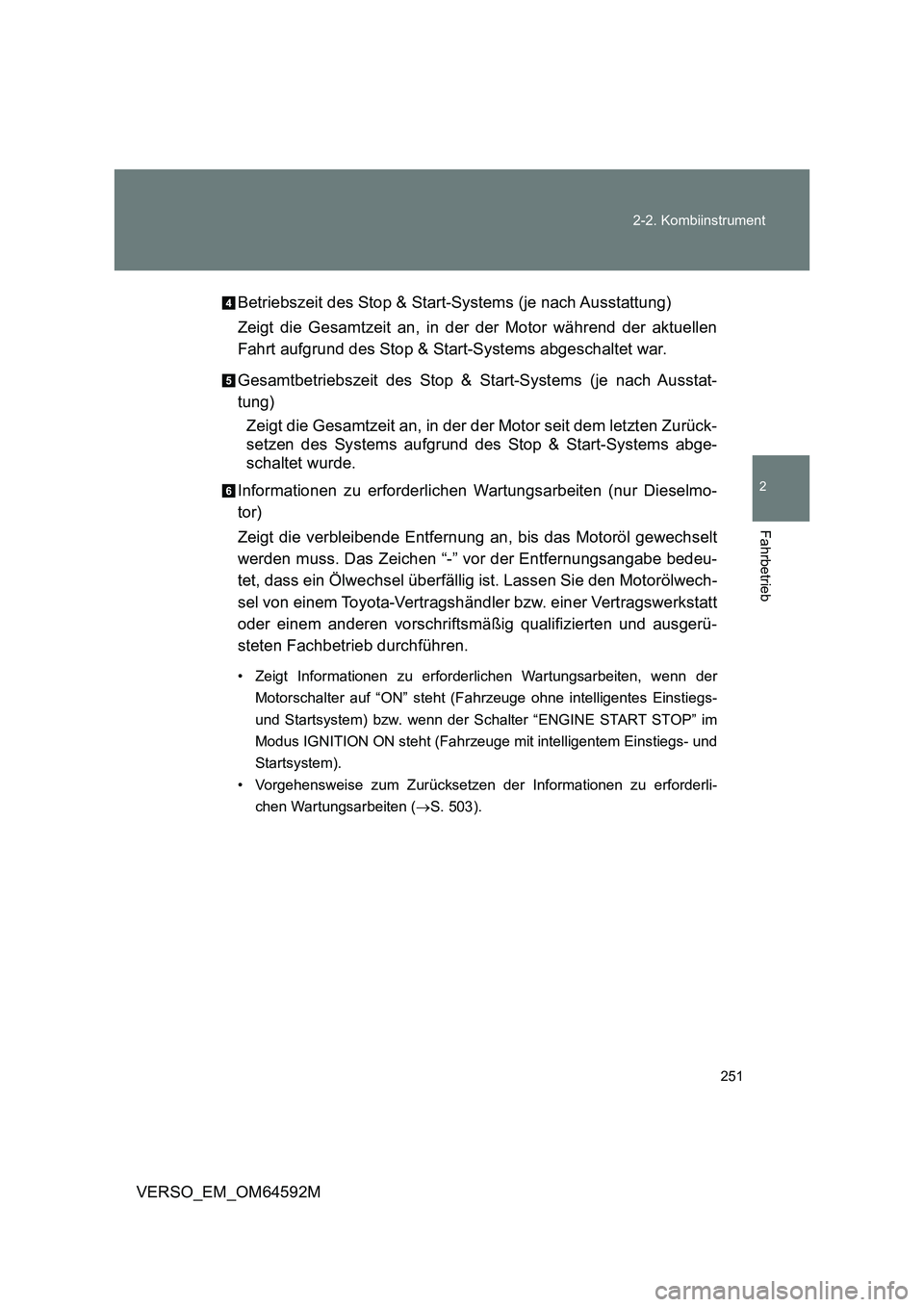

Betriebszeit des Stop & Start-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor während der aktuellen
Fahrt aufgrund des Stop & Start-Systems abgeschaltet war.
Gesamtbetriebszeit des Stop & Start-Systems (je nach Ausstat-
tung)
Zeigt die Gesamtzeit an, in der der Motor seit dem letzten Zurück-
setzen des Systems aufgrund des Stop & Start-Systems abge-
schaltet wurde.
Informationen zu erforderlichen Wartungsarbeiten (nur Dieselmo-
tor)
Zeigt die verbleibende Entfernung an, bis das Motoröl gewechselt
werden muss. Das Zeichen “-” vor der Entfernungsangabe bedeu-
tet, dass ein Ölwechsel überfällig ist. Lassen Sie den Motorölwech-
sel von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerü-
steten Fachbetrieb durchführen.
• Zeigt Informationen zu erforderlichen Wartungsarbeiten, wenn der
Motorschalter auf “ON” steht (Fahrzeuge ohne intelligentes Einstiegs-
und Startsystem) bzw. wenn der Schalter “ENGINE START STOP” im
Modus IGNITION ON steht (Fahrzeuge mit intelligentem Einstiegs- und
Startsystem).
• Vorgehensweise zum Zurücksetzen der Informationen zu erforderli-
chen Wartungsarbeiten ( S. 503).

252
2-2. Kombiinstrument
VERSO_EM_OM64592M

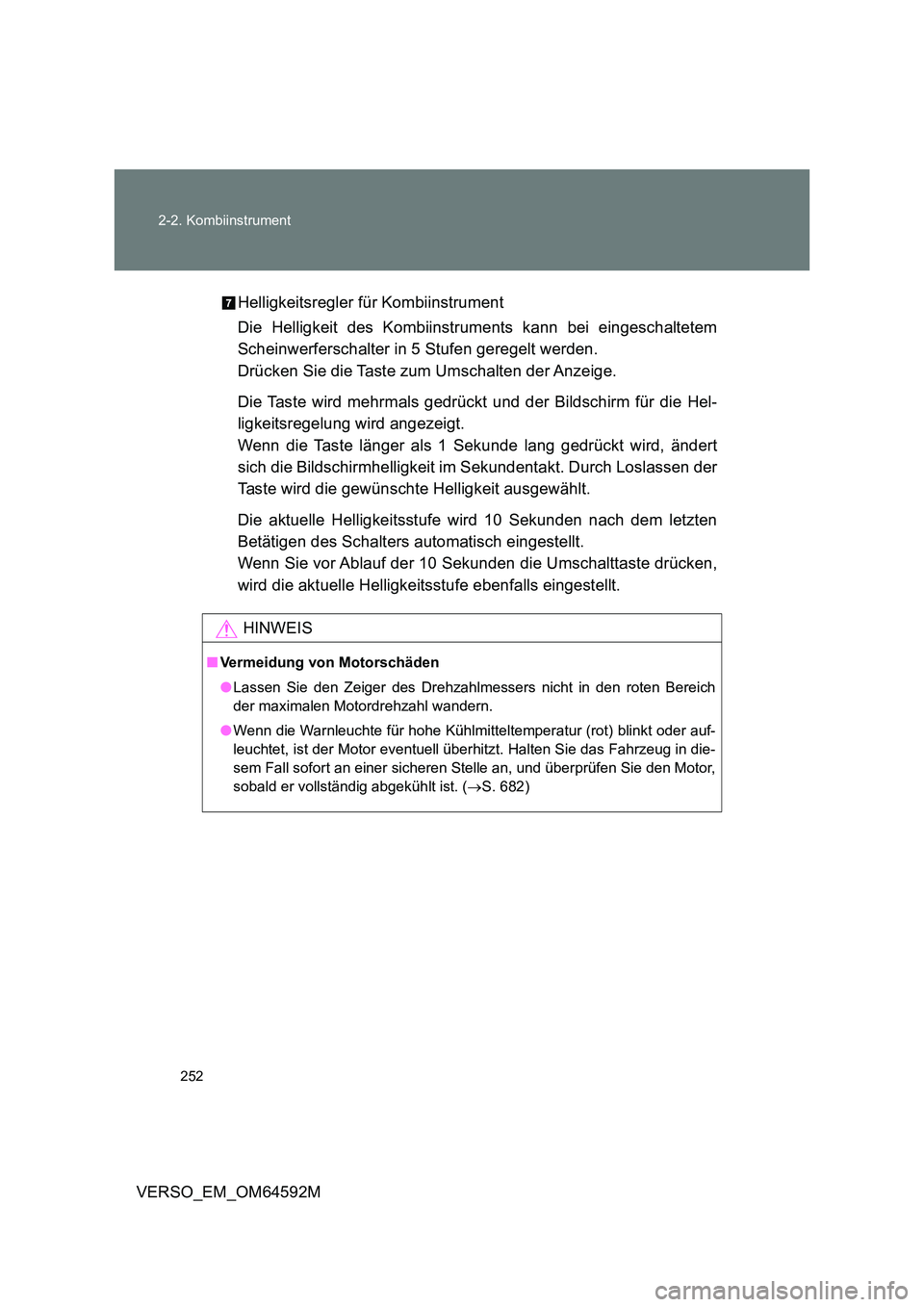

Helligkeitsregler für Kombiinstrument
Die Helligkeit des Kombiinstruments kann bei eingeschaltetem
Scheinwerferschalter in 5 Stufen geregelt werden.
Drücken Sie die Taste zum Umschalten der Anzeige.
Die Taste wird mehrmals gedrückt und der Bildschirm für die Hel-
ligkeitsregelung wird angezeigt.
Wenn die Taste länger als 1 Sekunde lang gedrückt wird, ändert
sich die Bildschirmhelligkeit im Sekundentakt. Durch Loslassen der
Taste wird die gewünschte Helligkeit ausgewählt.
Die aktuelle Helligkeitsstufe wird 10 Sekunden nach dem letzten
Betätigen des Schalters automatisch eingestellt.
Wenn Sie vor Ablauf der 10 Sekunden die Umschalttaste drücken,
wird die aktuelle Helligkeitsstufe ebenfalls eingestellt.
HINWEIS
■ Vermeidung von Motorschäden
● Lassen Sie den Zeiger des Drehzahlmessers nicht in den roten Bereich
der maximalen Motordrehzahl wandern.
● Wenn die Warnleuchte für hohe Kühlmitteltemperatur (rot) blinkt oder auf-
leuchtet, ist der Motor eventuell überhitzt. Halten Sie das Fahrzeug in die-
sem Fall sofort an einer sicheren Stelle an, und überprüfen Sie den Motor,
sobald er vollständig abgekühlt ist. ( S. 682)

253
2-2. Kombiinstrument
2
Fahrbetrieb
VERSO_EM_OM64592M

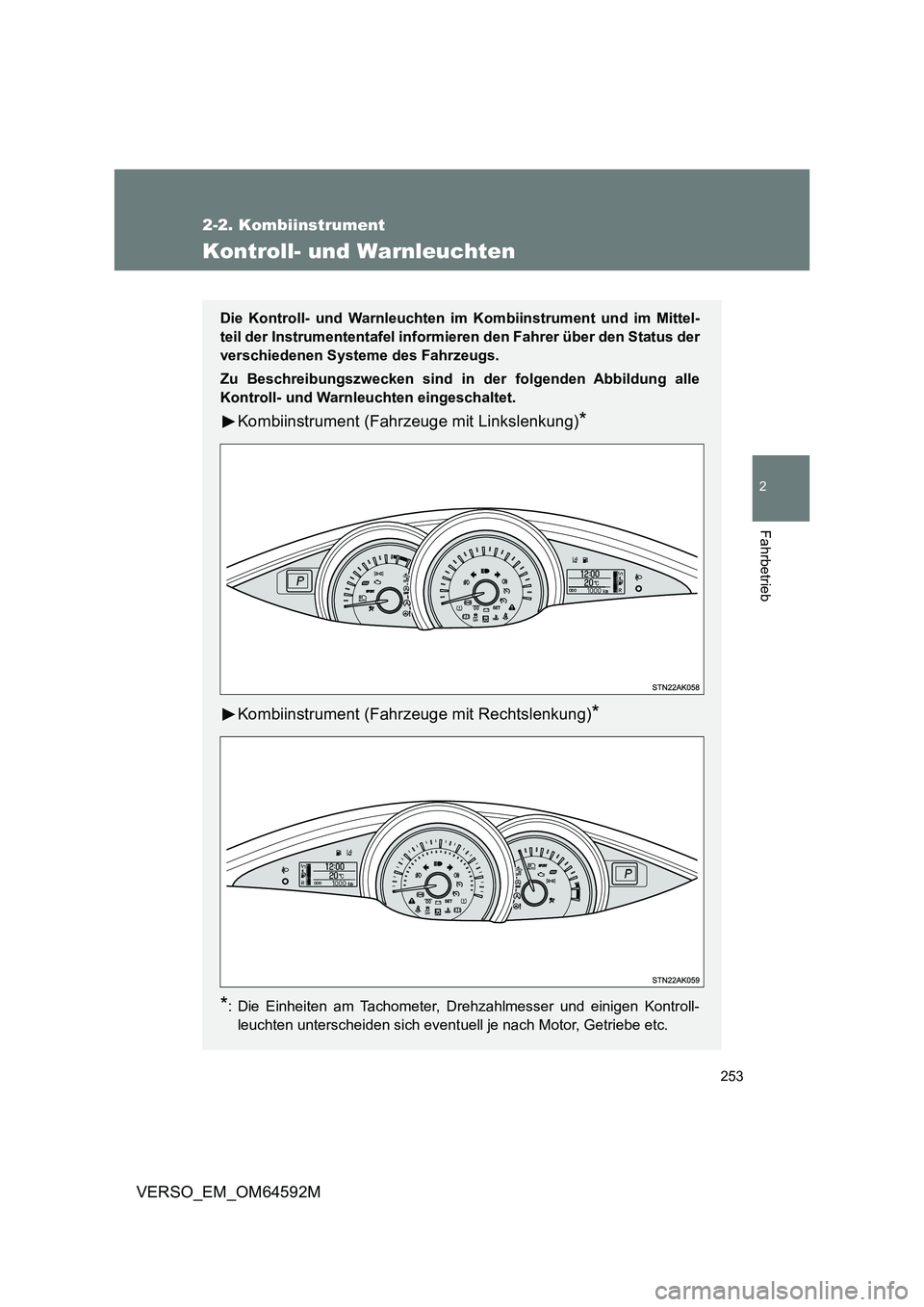

Kontroll- und Warnleuchten
Die Kontroll- und Warnleuchten im Kombiinstrument und im Mittel-
teil der Instrumententafel informieren den Fahrer über den Status der
verschiedenen Systeme des Fahrzeugs.
Zu Beschreibungszwecken sind in der folgenden Abbildung alle
Kontroll- und Warnleuchten eingeschaltet.
Kombiinstrument (Fahrzeuge mit Linkslenkung)*
Kombiinstrument (Fahrzeuge mit Rechtslenkung)*
*: Die Einheiten am Tachometer, Drehzahlmesser und einigen Kontroll-
leuchten unterscheiden sich eventuell je nach Motor, Getriebe etc.

254
2-2. Kombiinstrument
VERSO_EM_OM64592M
Mittelteil der Instrumententafel (Fahrzeuge mit manueller Klima-
anlage)
Mittelteil der Instrumententafel (Fahrzeuge mit automatischer
Klimaanlage)
7-sitzige Modelle
5-sitzige Modelle
7-sitzige Modelle
5-sitzige Modelle

255
2-2. Kombiinstrument
2
Fahrbetrieb
VERSO_EM_OM64592M

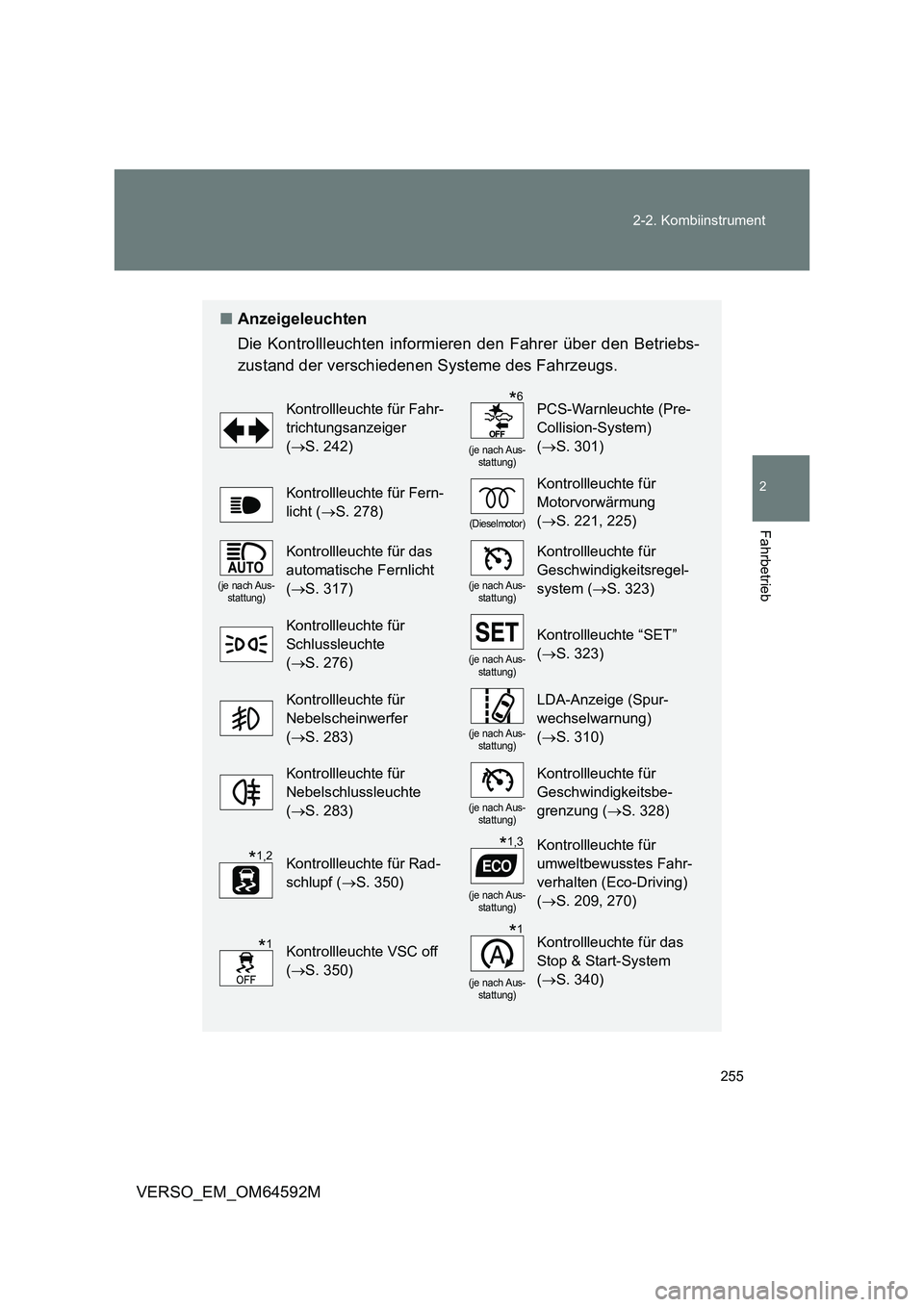

■ Anzeigeleuchten
Die Kontrollleuchten informieren den Fahrer über den Betriebs-
zustand der verschiedenen Systeme des Fahrzeugs.
Kontrollleuchte für Fahr-
trichtungsanzeiger
( S. 242)(je nach Aus- stattung)
PCS-Warnleuchte (Pre-
Collision-System)
( S. 301)
Kontrollleuchte für Fern-
licht ( S. 278)(Dieselmotor)
Kontrollleuchte für
Motorvorwärmung
( S. 221, 225)
(je nach Aus- stattung)
Kontrollleuchte für das
automatische Fernlicht
( S. 317)(je nach Aus- stattung)
Kontrollleuchte für
Geschwindigkeitsregel-
system ( S. 323)
Kontrollleuchte für
Schlussleuchte
( S. 276) (je nach Aus- stattung)
Kontrollleuchte “SET”
( S. 323)
Kontrollleuchte für
Nebelscheinwerfer
( S. 283)(je nach Aus- stattung)
LDA-Anzeige (Spur-
wechselwarnung)
( S. 310)
Kontrollleuchte für
Nebelschlussleuchte
( S. 283)(je nach Aus- stattung)
Kontrollleuchte für
Geschwindigkeitsbe-
grenzung ( S. 328)
Kontrollleuchte für Rad-
schlupf ( S. 350)(je nach Aus- stattung)
Kontrollleuchte für
umweltbewusstes Fahr-
verhalten (Eco-Driving)
( S. 209, 270)
Kontrollleuchte VSC off
( S. 350)(je nach Aus- stattung)
Kontrollleuchte für das
Stop & Start-System
( S. 340)
*6
*1,2*1,3
*1*1

256
2-2. Kombiinstrument
VERSO_EM_OM64592M

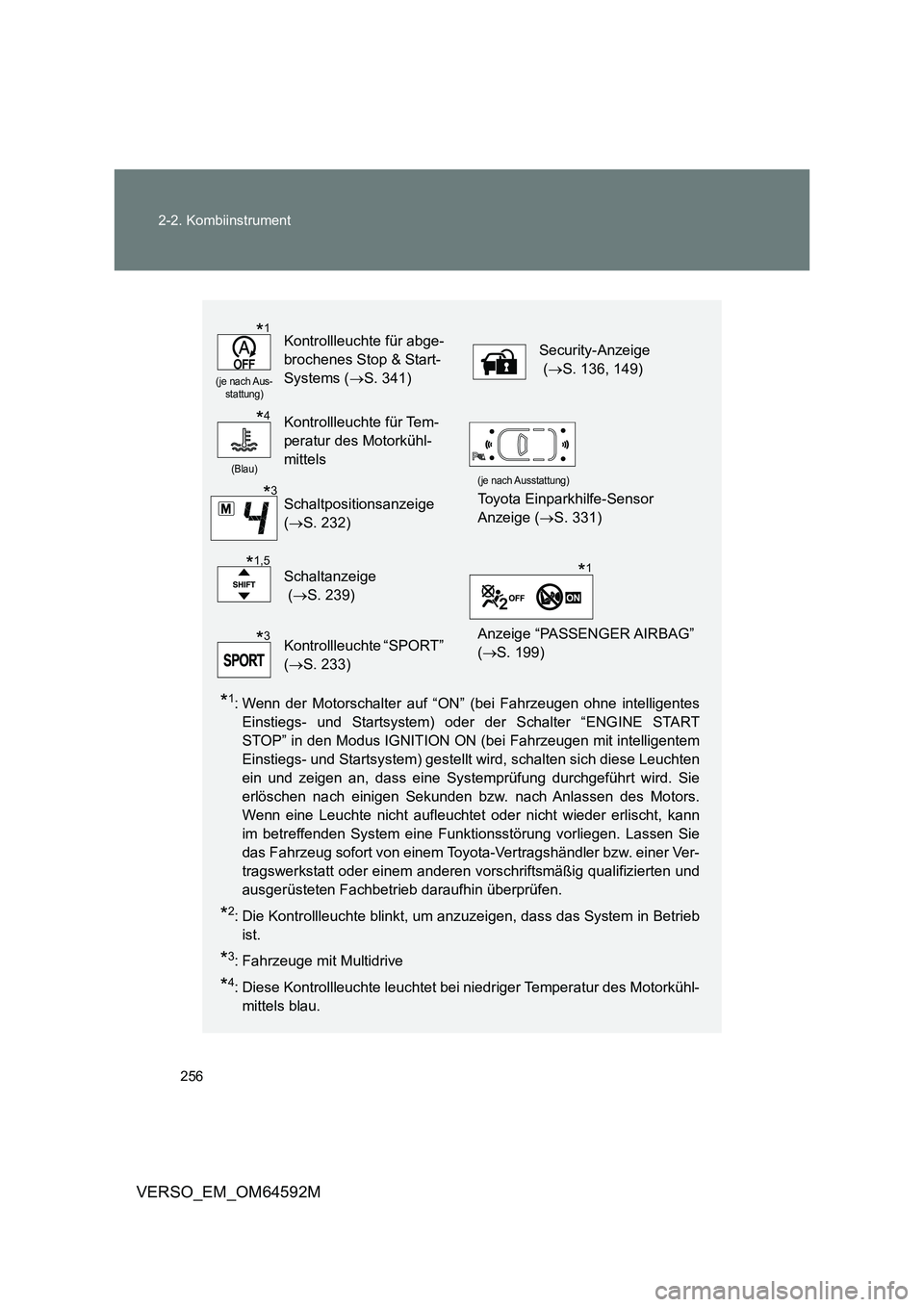

*1: Wenn der Motorschalter auf “ON” (bei Fahrzeugen ohne intelligentes
Einstiegs- und Startsystem) oder der Schalter “ENGINE START
STOP” in den Modus IGNITION ON (bei Fahrzeugen mit intelligentem
Einstiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten
ein und zeigen an, dass eine Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw. nach Anlassen des Motors.
Wenn eine Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann
im betreffenden System eine Funktionsstörung vorliegen. Lassen Sie
das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb daraufhin überprüfen.
*2: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb
ist.
*3: Fahrzeuge mit Multidrive
*4: Diese Kontrollleuchte leuchtet bei niedriger Temperatur des Motorkühl-
mittels blau.
(je nach Aus- stattung)
Kontrollleuchte für abge-
brochenes Stop & Start-
Systems ( S. 341)
Security-Anzeige
( S. 136, 149)
(Blau)
Kontrollleuchte für Tem-
peratur des Motorkühl-
mittels
(je nach Ausstattung)
Toyota Einparkhilfe-Sensor
Anzeige ( S. 331)Schaltpositionsanzeige
( S. 232)
Schaltanzeige
( S. 239)
Kontrollleuchte “SPORT”
( S. 233)
Anzeige “PASSENGER AIRBAG”
( S. 199)
*1
*4
*3
*1,5*1
*3
