2016 TOYOTA VERSO Betriebsanleitungen (in German)

5
649
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M
Herausnehmen des Notfall-Reparatur-Kits für Reifen
Öffnen Sie das Zusatzstaufach (Typ C) ( S. 449)
Nehmen Sie den schwarzen Behälter mit dem Notfall-Repara-
tur-Kit für Reifen heraus. ( S. 646)

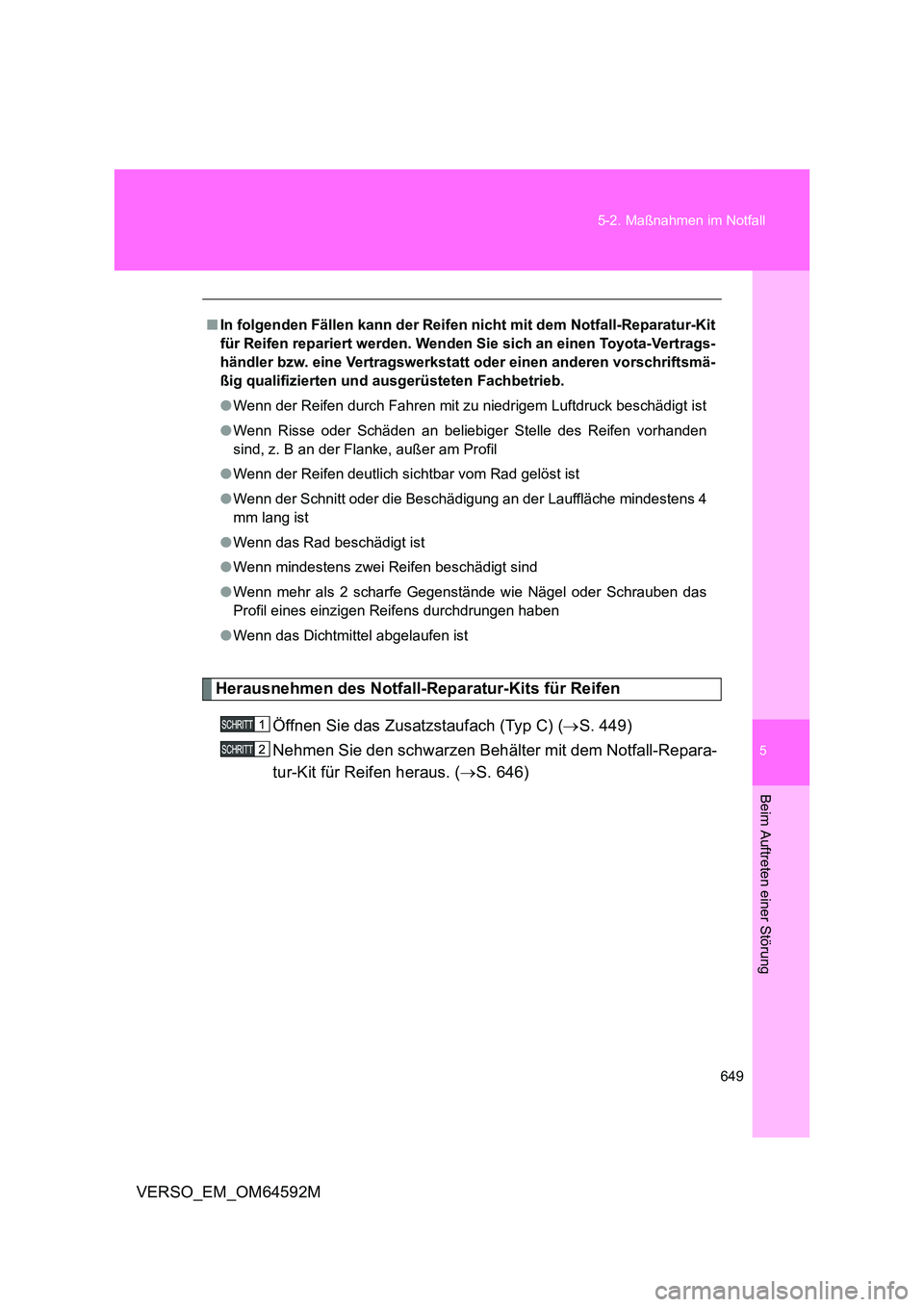

■In folgenden Fällen kann der Reifen nicht mit dem Notfall-Reparatur-Kit
für Reifen repariert werden. Wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten Fachbetrieb.
● Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
● Wenn Risse oder Schäden an beliebiger Stelle des Reifen vorhanden
sind, z. B an der Flanke, außer am Profil
● Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
● Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4
mm lang ist
● Wenn das Rad beschädigt ist
● Wenn mindestens zwei Reifen beschädigt sind
● Wenn mehr als 2 scharfe Gegenstände wie Nägel oder Schrauben das
Profil eines einzigen Reifens durchdrungen haben
● Wenn das Dichtmittel abgelaufen ist

650
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M

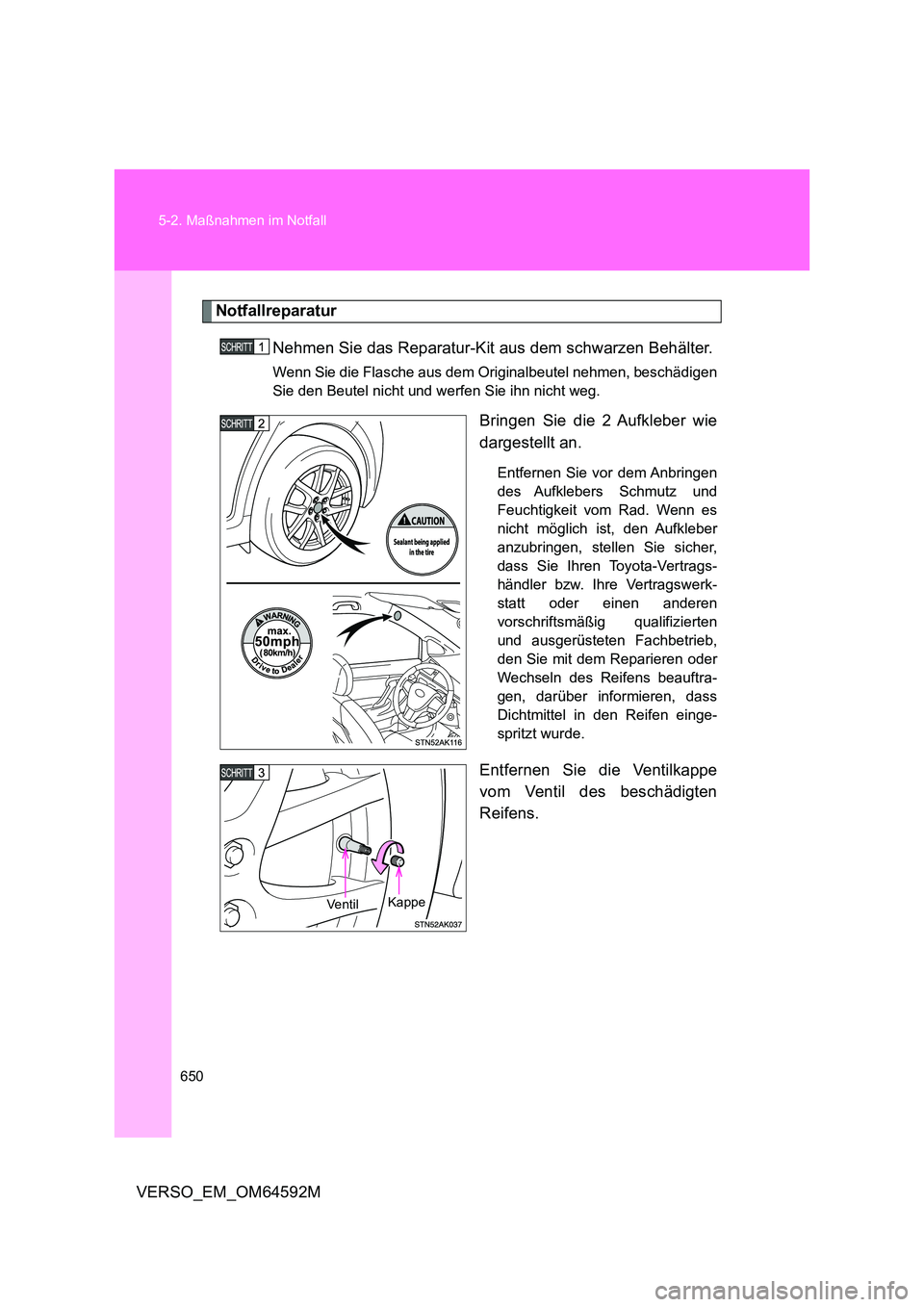

Notfallreparatur
Nehmen Sie das Reparatur-Kit aus dem schwarzen Behälter.
Wenn Sie die Flasche aus dem Originalbeutel nehmen, beschädigen
Sie den Beutel nicht und werfen Sie ihn nicht weg.
Bringen Sie die 2 Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen
des Aufklebers Schmutz und
Feuchtigkeit vom Rad. Wenn es
nicht möglich ist, den Aufkleber
anzubringen, stellen Sie sicher,
dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Vertragswerk-
statt oder einen anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb,
den Sie mit dem Reparieren oder
Wechseln des Reifens beauftra-
gen, darüber informieren, dass
Dichtmittel in den Reifen einge-
spritzt wurde.
Entfernen Sie die Ventilkappe
vom Ventil des beschädigten
Reifens.
Kappe Ventil

5
651
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M

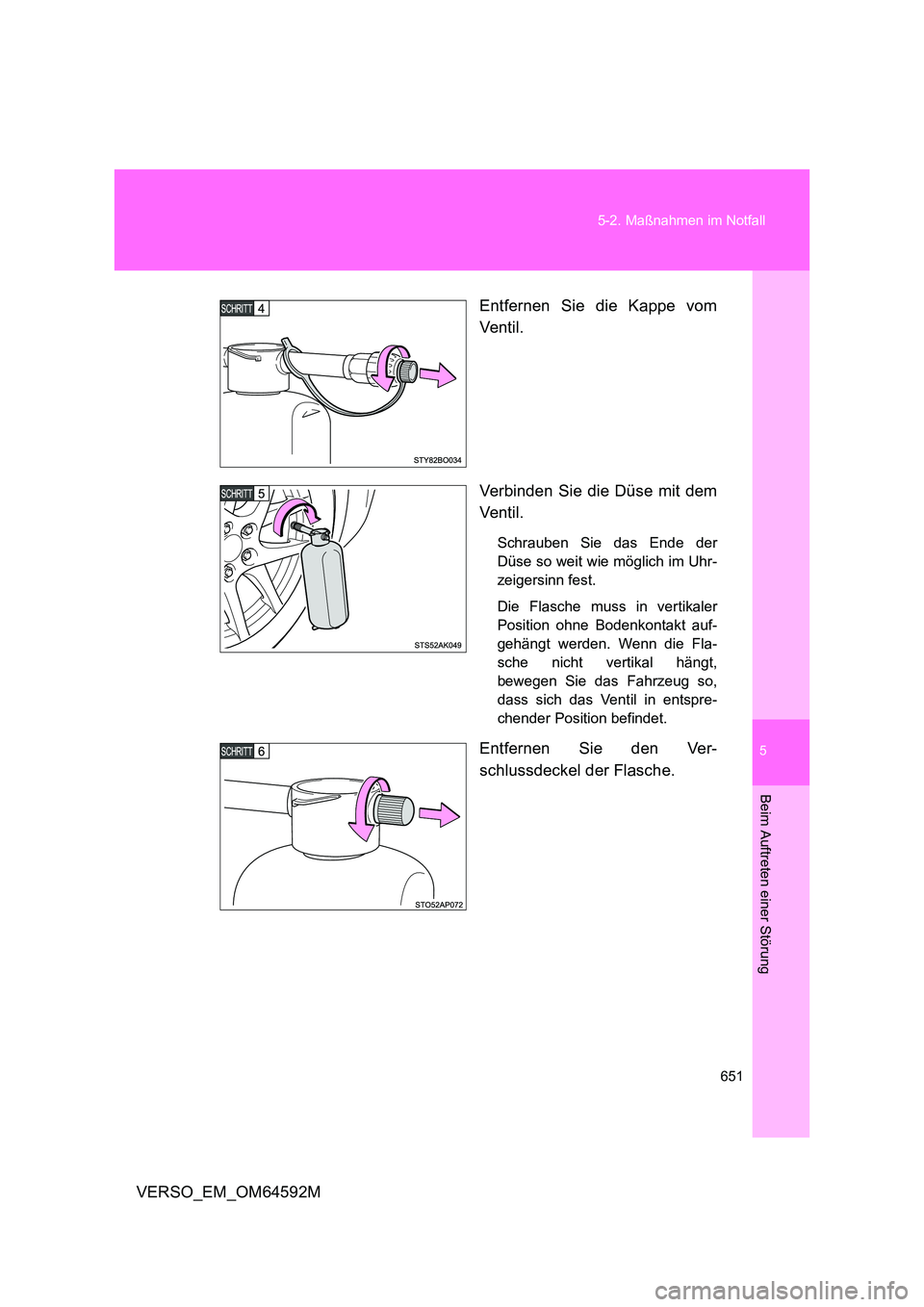

Entfernen Sie die Kappe vom
Ve nti l.
Verbinden Sie die Düse mit dem
Ve nti l.
Schrauben Sie das Ende der
Düse so weit wie möglich im Uhr-
zeigersinn fest.
Die Flasche muss in vertikaler
Position ohne Bodenkontakt auf-
gehängt werden. Wenn die Fla-
sche nicht vertikal hängt,
bewegen Sie das Fahrzeug so,
dass sich das Ventil in entspre-
chender Position befindet.
Entfernen Sie den Ver-
schlussdeckel der Flasche.

652
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M

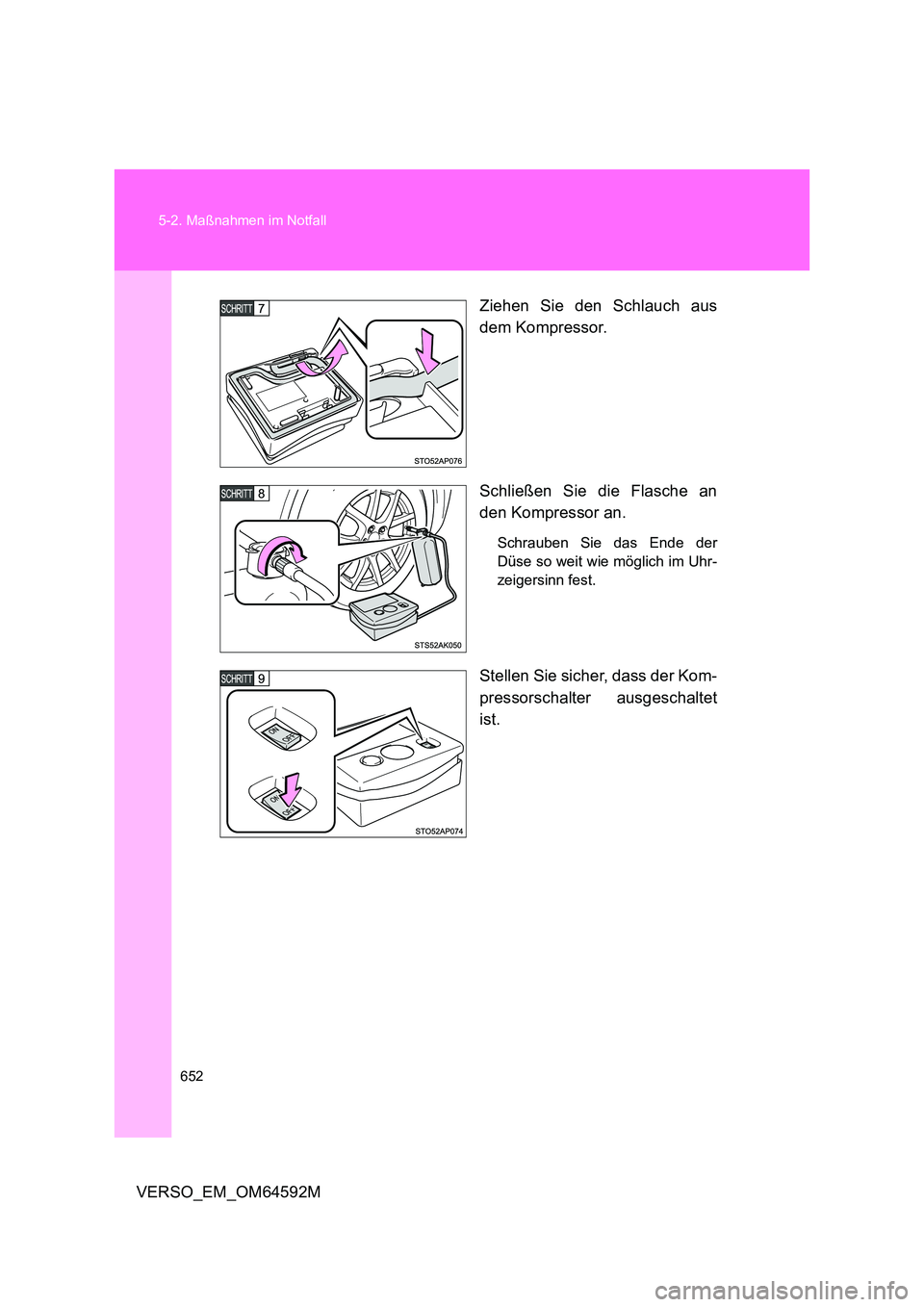

Ziehen Sie den Schlauch aus
dem Kompressor.
Schließen Sie die Flasche an
den Kompressor an.
Schrauben Sie das Ende der
Düse so weit wie möglich im Uhr-
zeigersinn fest.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet
ist.

5
653
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M

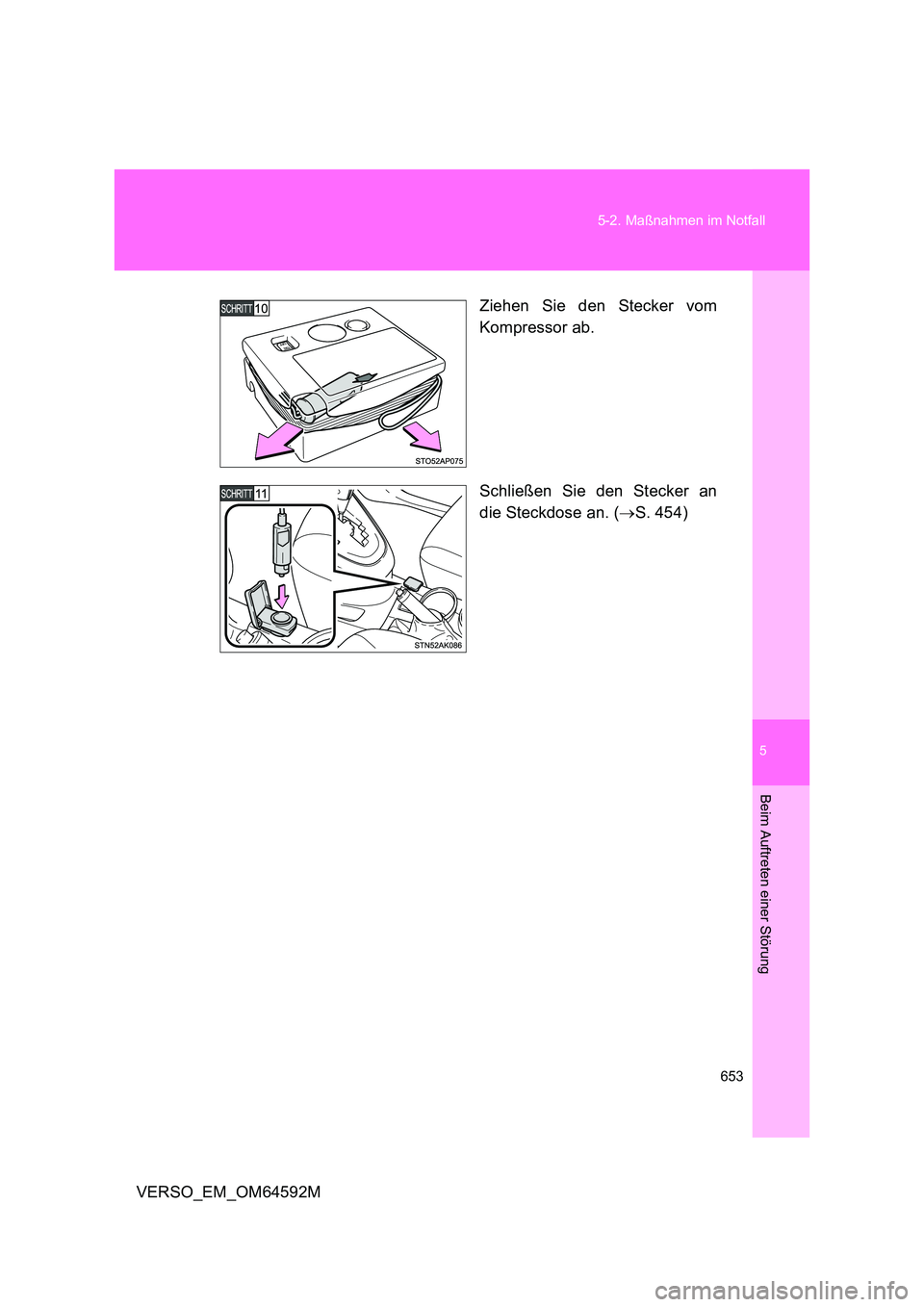

Ziehen Sie den Stecker vom
Kompressor ab.
Schließen Sie den Stecker an
die Steckdose an. ( S. 454)

654
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M

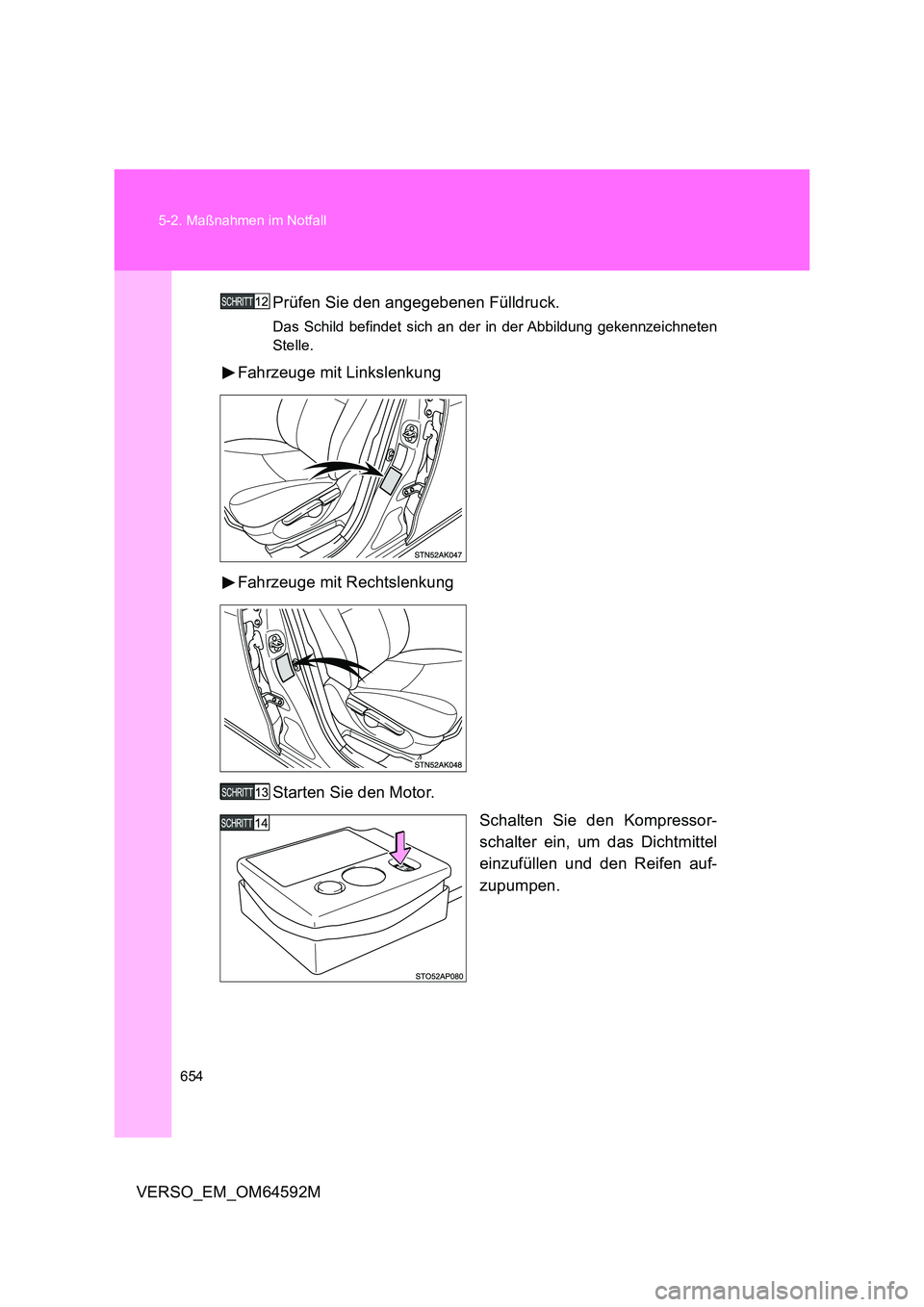

Prüfen Sie den angegebenen Fülldruck.
Das Schild befindet sich an der in der Abbildung gekennzeichneten
Stelle.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Starten Sie den Motor.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzufüllen und den Reifen auf-
zupumpen.

5
655
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
VERSO_EM_OM64592M

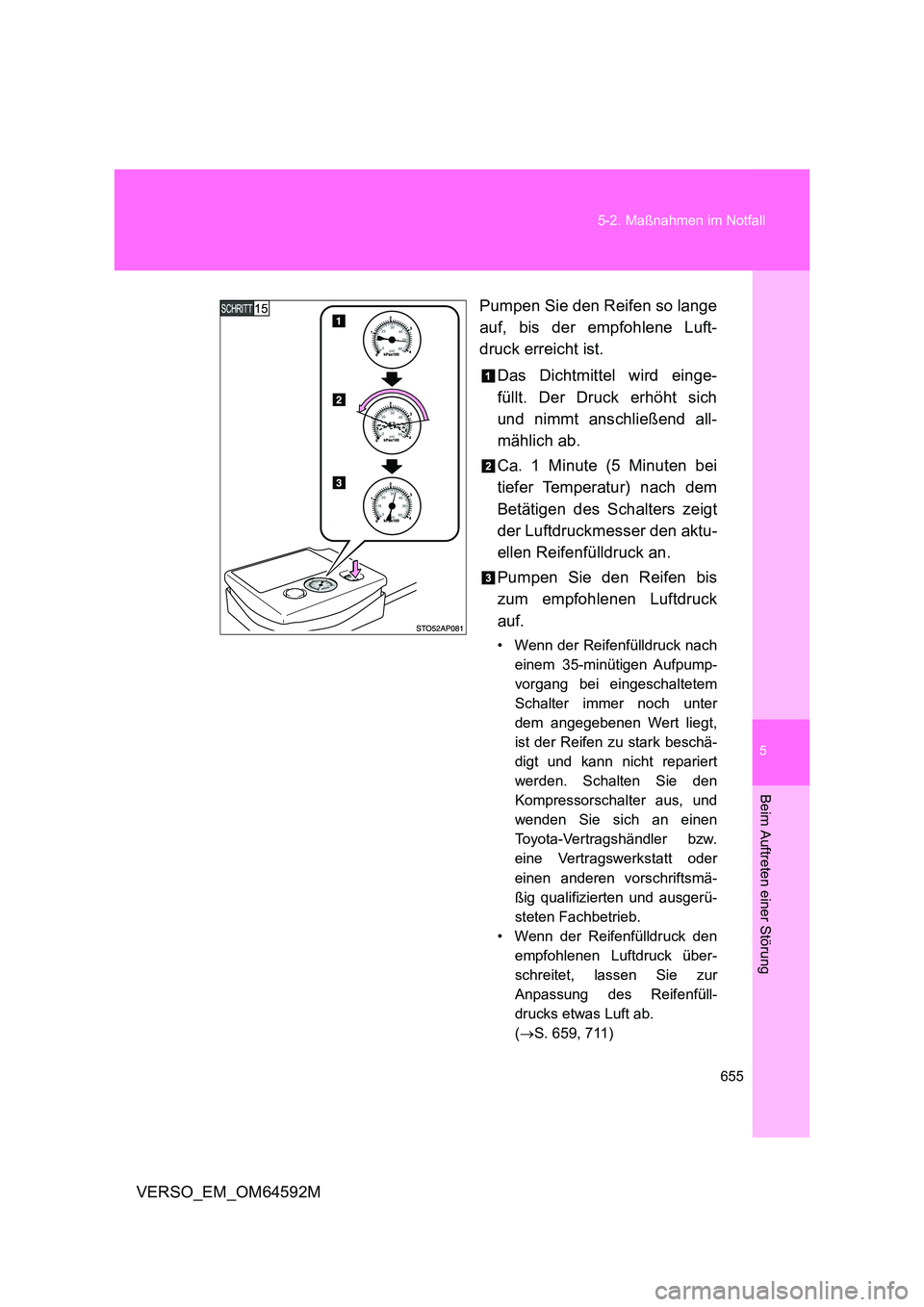

Pumpen Sie den Reifen so lange
auf, bis der empfohlene Luft-
druck erreicht ist.
Das Dichtmittel wird einge-
füllt. Der Druck erhöht sich
und nimmt anschließend all-
mählich ab.
Ca. 1 Minute (5 Minuten bei
tiefer Temperatur) nach dem
Betätigen des Schalters zeigt
der Luftdruckmesser den aktu-
ellen Reifenfülldruck an.
Pumpen Sie den Reifen bis
zum empfohlenen Luftdruck
auf.
• Wenn der Reifenfülldruck nach
einem 35-minütigen Aufpump-
vorgang bei eingeschaltetem
Schalter immer noch unter
dem angegebenen Wert liegt,
ist der Reifen zu stark beschä-
digt und kann nicht repariert
werden. Schalten Sie den
Kompressorschalter aus, und
wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.
• Wenn der Reifenfülldruck den
empfohlenen Luftdruck über-
schreitet, lassen Sie zur
Anpassung des Reifenfüll-
drucks etwas Luft ab.
( S. 659, 711)

656
5-2. Maßnahmen im Notfall
VERSO_EM_OM64592M

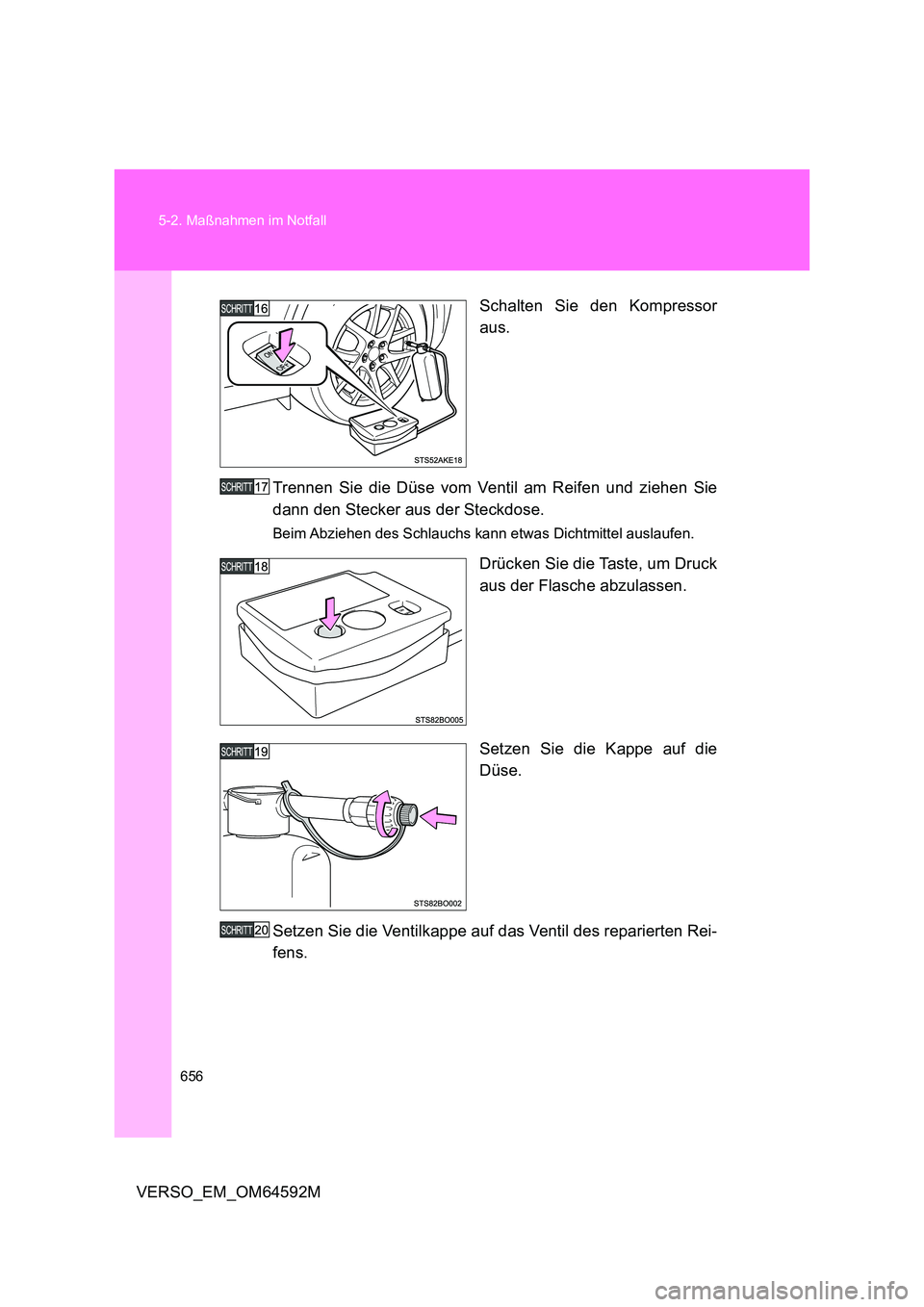

Schalten Sie den Kompressor
aus.
Trennen Sie die Düse vom Ventil am Reifen und ziehen Sie
dann den Stecker aus der Steckdose.
Beim Abziehen des Schlauchs kann etwas Dichtmittel auslaufen.
Drücken Sie die Taste, um Druck
aus der Flasche abzulassen.
Setzen Sie die Kappe auf die
Düse.
Setzen Sie die Ventilkappe auf das Ventil des reparierten Rei-
fens.
