2016 TOYOTA VERSO Betriebsanleitungen (in German)

329
2-5. Sonstige Hilfssysteme für das Fahren
2
Fahrbetrieb
VERSO_EM_OM64592M

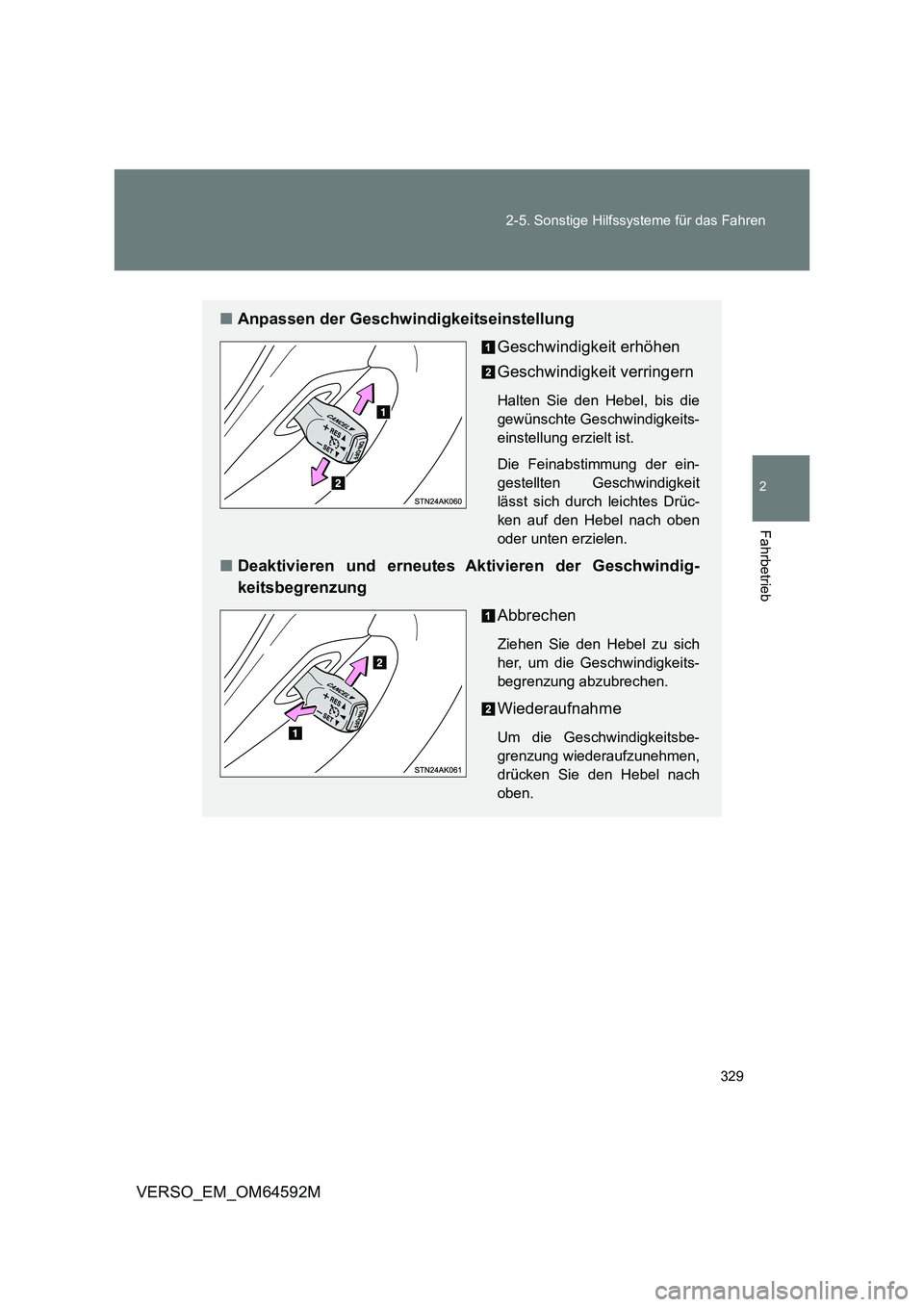

■ Anpassen der Geschwindigkeitseinstellung
Geschwindigkeit erhöhen
Geschwindigkeit verringern
Halten Sie den Hebel, bis die
gewünschte Geschwindigkeits-
einstellung erzielt ist.
Die Feinabstimmung der ein-
gestellten Geschwindigkeit
lässt sich durch leichtes Drüc-
ken auf den Hebel nach oben
oder unten erzielen.
■ Deaktivieren und erneutes Aktivieren der Geschwindig-
keitsbegrenzung
Abbrechen
Ziehen Sie den Hebel zu sich
her, um die Geschwindigkeits-
begrenzung abzubrechen.
Wiederaufnahme
Um die Geschwindigkeitsbe-
grenzung wiederaufzunehmen,
drücken Sie den Hebel nach
oben.

330
2-5. Sonstige Hilfssysteme für das Fahren
VERSO_EM_OM64592M

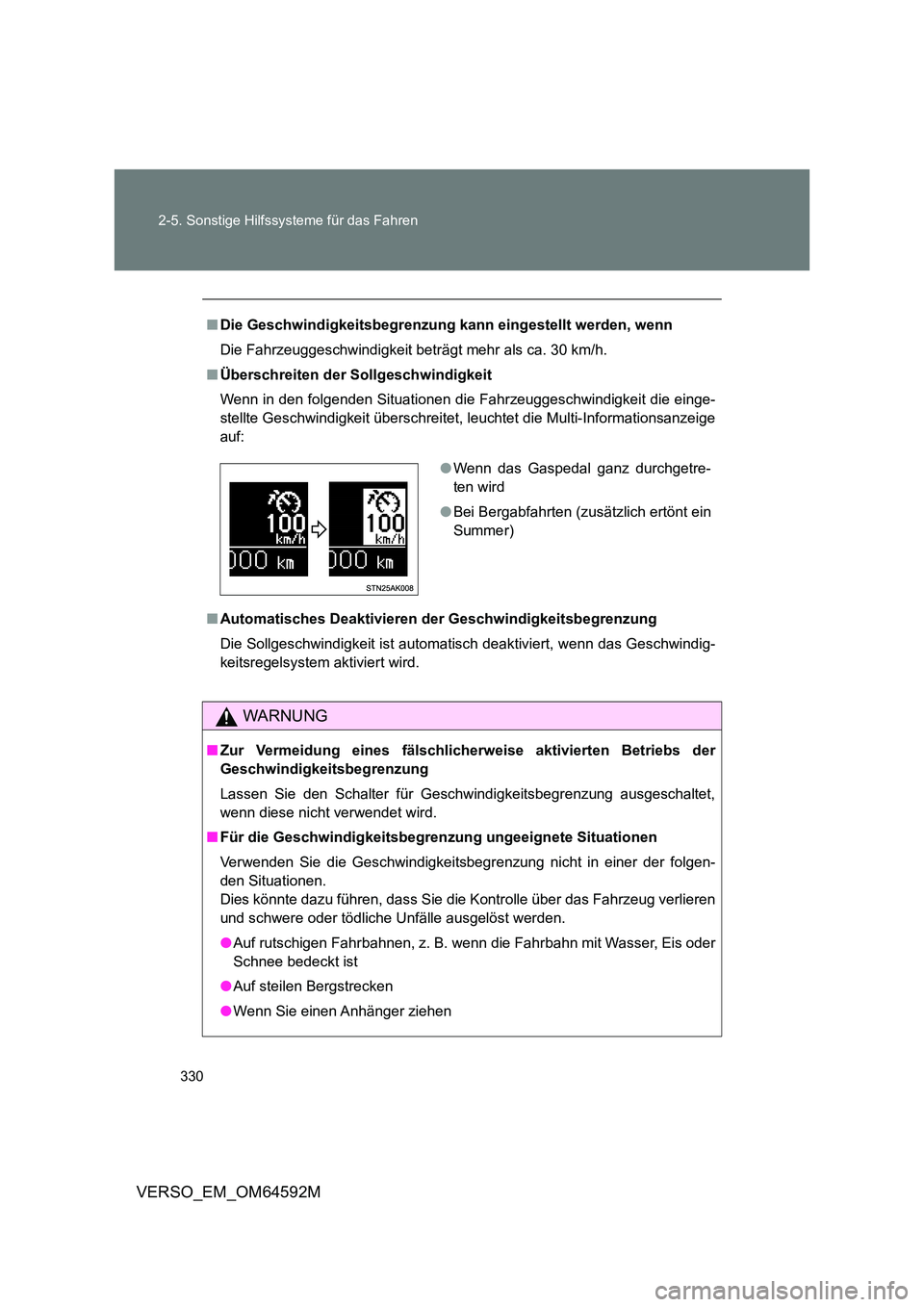

■ Die Geschwindigkeitsbegrenzung kann eingestellt werden, wenn
Die Fahrzeuggeschwindigkeit beträgt mehr als ca. 30 km/h.
■ Überschreiten der Sollgeschwindigkeit
Wenn in den folgenden Situationen die Fahrzeuggeschwindigkeit die einge-
stellte Geschwindigkeit überschreitet, leuchtet die Multi-Informationsanzeige
auf:
■ Automatisches Deaktivieren der Geschwindigkeitsbegrenzung
Die Sollgeschwindigkeit ist automatisch deaktiviert, wenn das Geschwindig-
keitsregelsystem aktiviert wird.
WARNUNG
■ Zur Vermeidung eines fälschlicherweise aktivierten Betriebs der
Geschwindigkeitsbegrenzung
Lassen Sie den Schalter für Geschwindigkeitsbegrenzung ausgeschaltet,
wenn diese nicht verwendet wird.
■ Für die Geschwindigkeitsbegrenzung ungeeignete Situationen
Verwenden Sie die Geschwindigkeitsbegr enzung nicht in einer der folgen-
den Situationen.
Dies könnte dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren
und schwere oder tödliche Unfälle ausgelöst werden.
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder
Schnee bedeckt ist
● Auf steilen Bergstrecken
● Wenn Sie einen Anhänger ziehen
●Wenn das Gaspedal ganz durchgetre-
ten wird
● Bei Bergabfahrten (zusätzlich ertönt ein
Summer)

331
2-5. Sonstige Hilfssysteme für das Fahren
2
Fahrbetrieb
VERSO_EM_OM64592M

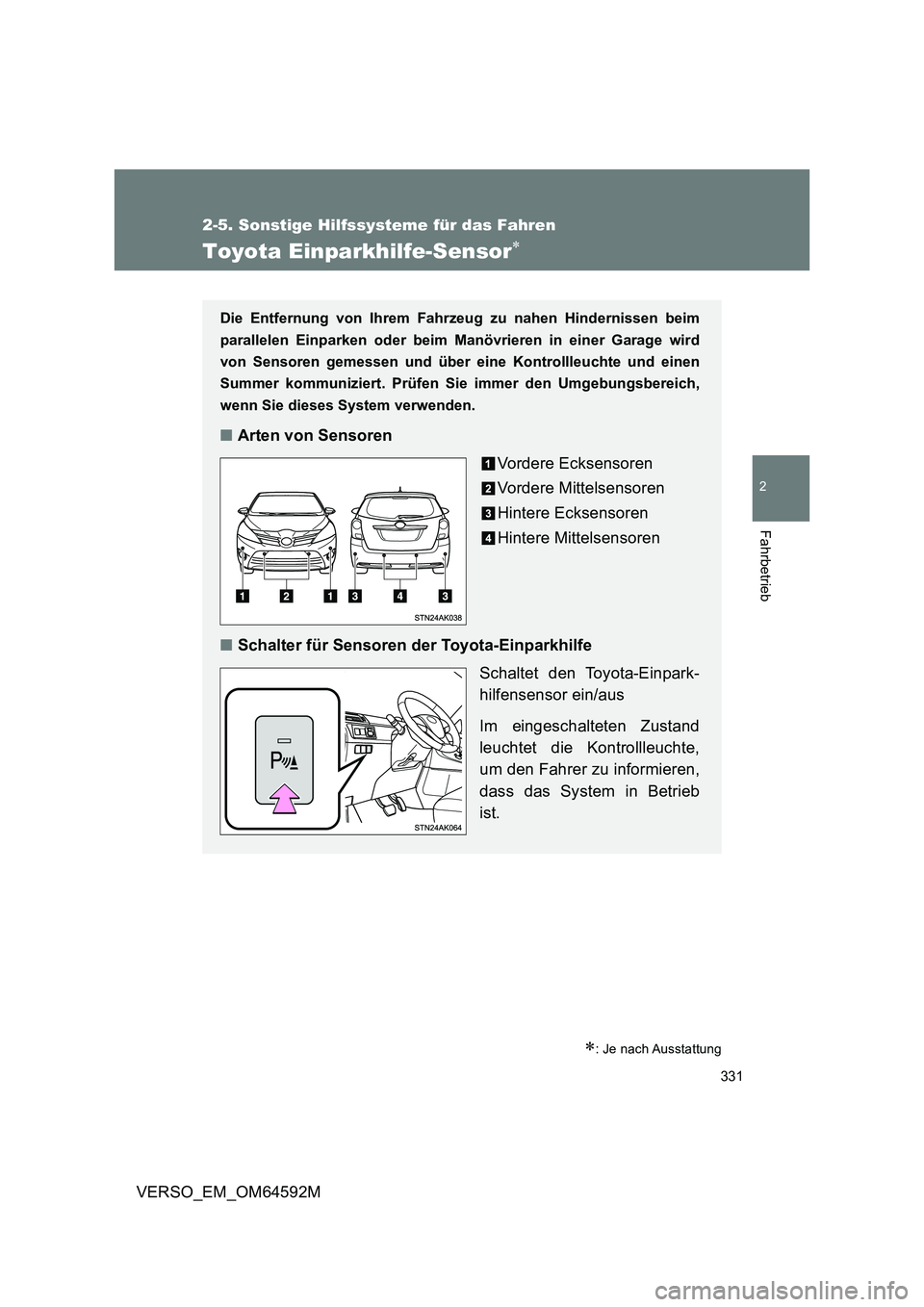

Toyota Einparkhilfe-Sensor
: Je nach Ausstattung
Die Entfernung von Ihrem Fahrzeug zu nahen Hindernissen beim
parallelen Einparken oder beim Manövrieren in einer Garage wird
von Sensoren gemessen und über eine Kontrollleuchte und einen
Summer kommuniziert. Prüfen Sie immer den Umgebungsbereich,
wenn Sie dieses System verwenden.
■ Arten von Sensoren
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
■ Schalter für Sensoren der Toyota-Einparkhilfe
Schaltet den Toyota-Einpark-
hilfensensor ein/aus
Im eingeschalteten Zustand
leuchtet die Kontrollleuchte,
um den Fahrer zu informieren,
dass das System in Betrieb
ist.

332
2-5. Sonstige Hilfssysteme für das Fahren
VERSO_EM_OM64592M

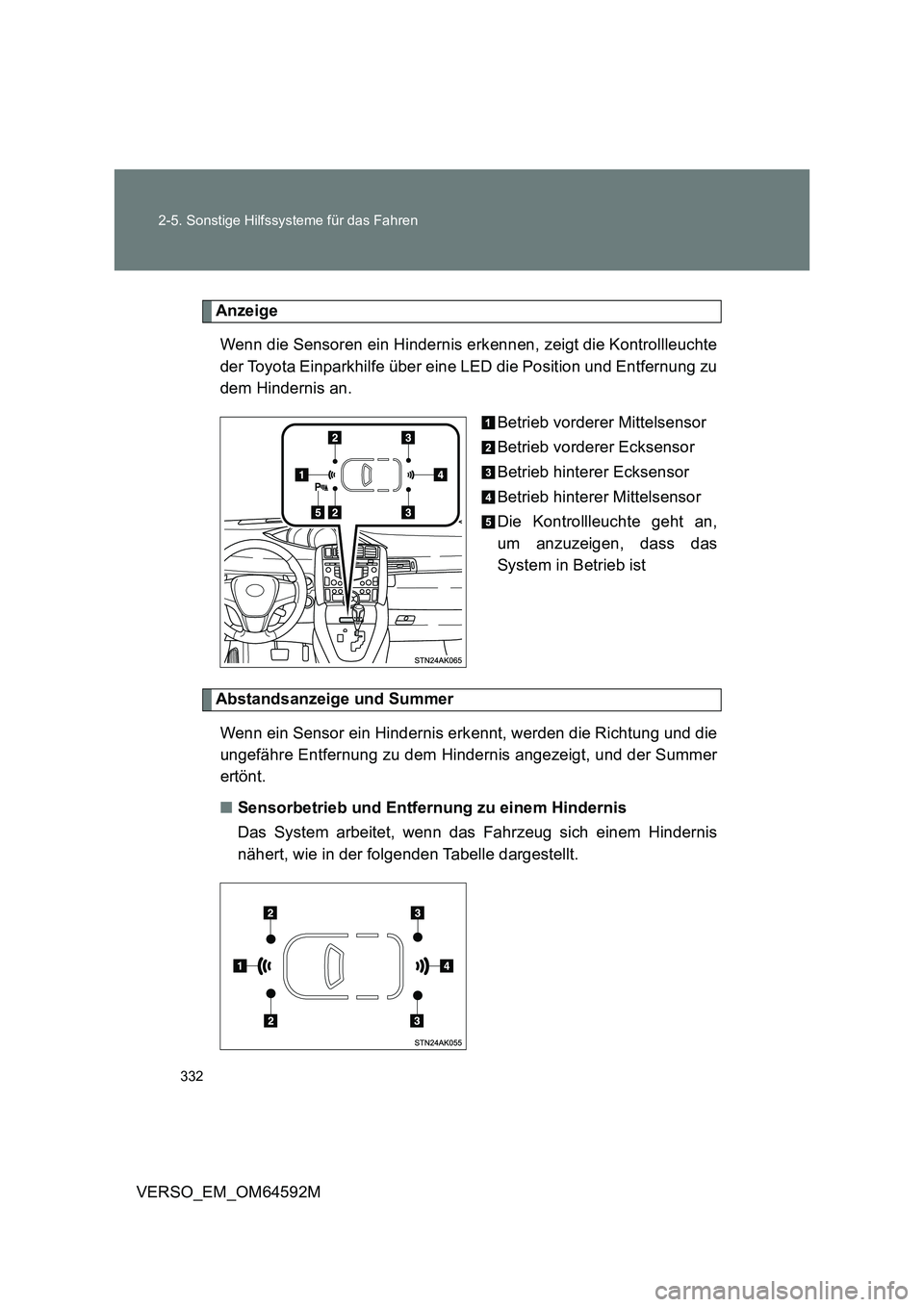

Anzeige
Wenn die Sensoren ein Hindernis erkennen, zeigt die Kontrollleuchte
der Toyota Einparkhilfe über eine LED die Position und Entfernung zu
dem Hindernis an.
Betrieb vorderer Mittelsensor
Betrieb vorderer Ecksensor
Betrieb hinterer Ecksensor
Betrieb hinterer Mittelsensor
Die Kontrollleuchte geht an,
um anzuzeigen, dass das
System in Betrieb ist
Abstandsanzeige und Summer
Wenn ein Sensor ein Hindernis erkennt, werden die Richtung und die
ungefähre Entfernung zu dem Hindernis angezeigt, und der Summer
ertönt.
■ Sensorbetrieb und Entfernung zu einem Hindernis
Das System arbeitet, wenn das Fahrzeug sich einem Hindernis
nähert, wie in der folgenden Tabelle dargestellt.

333
2-5. Sonstige Hilfssysteme für das Fahren
2
Fahrbetrieb
VERSO_EM_OM64592M

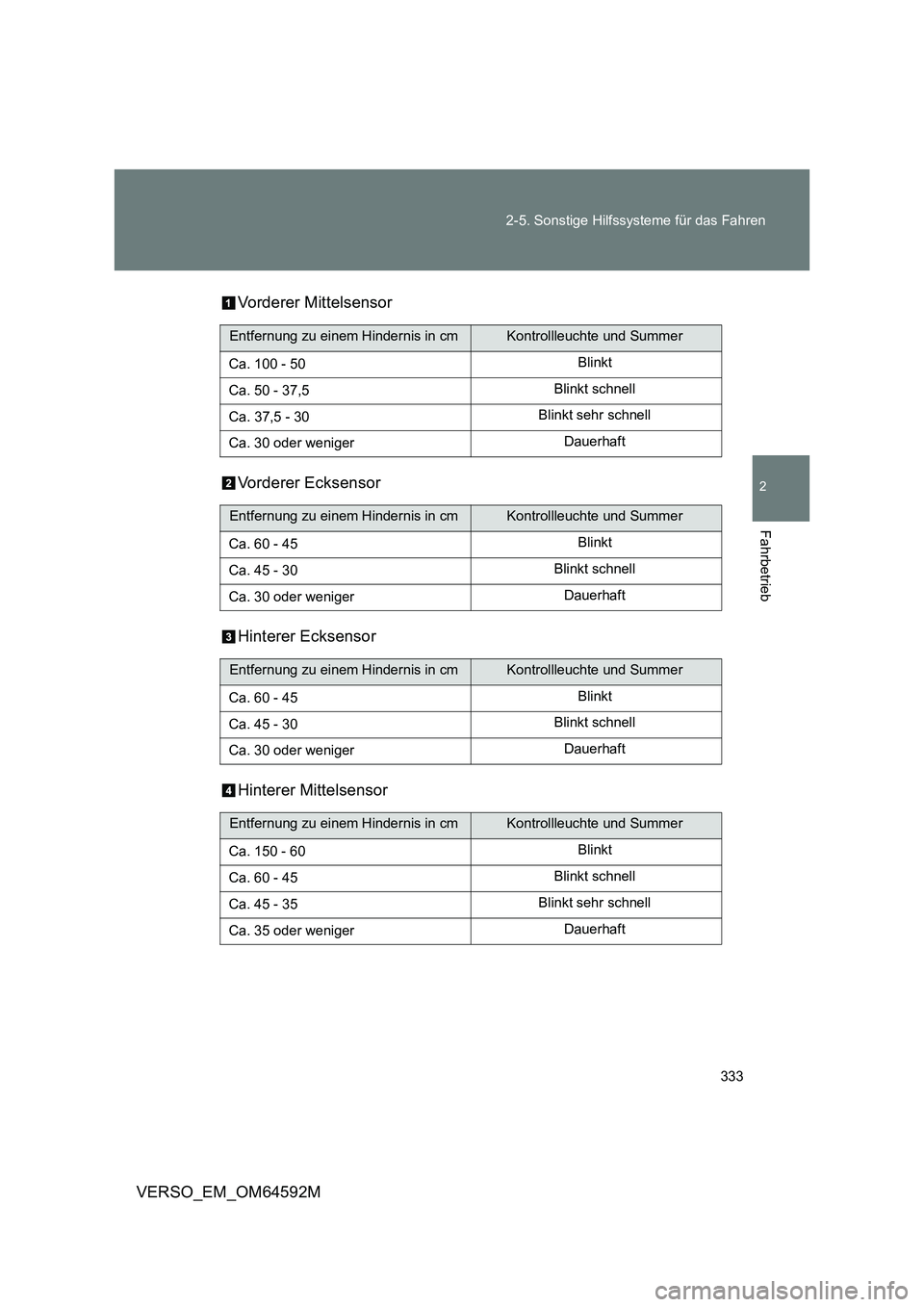

Vorderer Mittelsensor
Vorderer Ecksensor
Hinterer Ecksensor
Hinterer Mittelsensor
Entfernung zu einem Hindernis in cmKontrollleuchte und Summer
Ca. 100 - 50 Blinkt
Ca. 50 - 37,5 Blinkt schnell
Ca. 37,5 - 30 Blinkt sehr schnell
Ca. 30 oder weniger Dauerhaft
Entfernung zu einem Hindernis in cmKontrollleuchte und Summer
Ca. 60 - 45 Blinkt
Ca. 45 - 30 Blinkt schnell
Ca. 30 oder weniger Dauerhaft
Entfernung zu einem Hindernis in cmKontrollleuchte und Summer
Ca. 60 - 45 Blinkt
Ca. 45 - 30 Blinkt schnell
Ca. 30 oder weniger Dauerhaft
Entfernung zu einem Hindernis in cmKontrollleuchte und Summer
Ca. 150 - 60 Blinkt
Ca. 60 - 45 Blinkt schnell
Ca. 45 - 35 Blinkt sehr schnell
Ca. 35 oder weniger Dauerhaft

334
2-5. Sonstige Hilfssysteme für das Fahren
VERSO_EM_OM64592M
■ Summerbetrieb und Entfernung zu einem Hindernis
Ein Summer ertönt, wenn die Ecksensoren und die Mittelsensoren
arbeiten.
● Der Summer piept schneller, wenn sich das Fahrzeug einem
Hindernis nähert. Wenn sich das Fahrzeug dem Hindernis bis
auf die folgende Entfernung genährt hat, ertönt der Summer ste-
tig.
• Vordere Ecksensoren: Ca. 30 cm
• Vordere Mittelsensoren: Ca. 30 cm
• Hintere Ecksensoren: Ca. 30 cm
• Hintere Mittelsensoren: Ca. 35 cm
● Wenn Hindernisse gleichzeitig vorn und hinten erkannt werden:
• Der Summer ertönt als Reaktion auf das nächste Hindernis.
• Wenn ein Hindernis vorn oder hinten extrem nahe ist, wech-
selt der Summer zwischen einem kontinuierlichen Warnton
und einem unterbrochenen Warnton.
• Wenn Hindernisse vorn und hinten extrem nahe sind, wech-
selt der Summer zwischen einem kontinuierlichen Warnton
und einem unterbrochenen Warnton, jedoch mit einem kürze-
ren Intervall.

335
2-5. Sonstige Hilfssysteme für das Fahren
2
Fahrbetrieb
VERSO_EM_OM64592M
■ Arbeitende Sensoren
Erkennungsbereich der Sensoren
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Das Diagramm zeigt den Erken-
nungsbereich der Sensoren.
Beachten Sie, dass die Sensoren
keine Hindernisse erkennen kön-
nen, die sehr nahe am Fahrzeug
liegen.
Der Bereich der Sensoren kann
sich je nach der Form des
Objekts usw. ändern.
Vorwärts Rückwärts

336
2-5. Sonstige Hilfssysteme für das Fahren
VERSO_EM_OM64592M

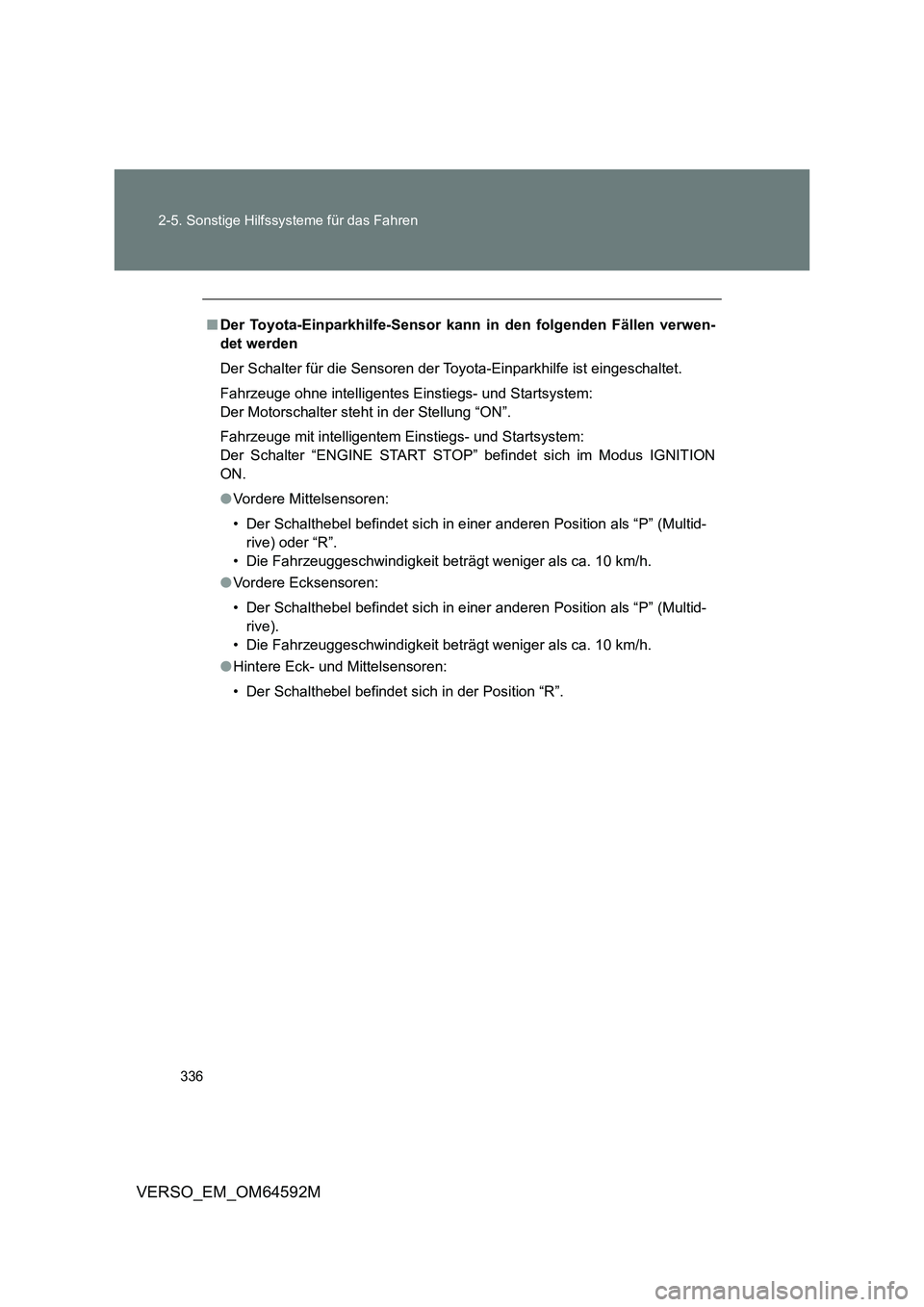

■ Der Toyota-Einparkhilfe-Sensor kann in den folgenden Fällen verwen-
det werden
Der Schalter für die Sensoren der To yota-Einparkhilfe ist eingeschaltet.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Der Schalter “ENGINE START STOP” befindet sich im Modus IGNITION
ON.
● Vordere Mittelsensoren:
• Der Schalthebel befindet sich in einer anderen Position als “P” (Multid-
rive) oder “R”.
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
● Vordere Ecksensoren:
• Der Schalthebel befindet sich in einer anderen Position als “P” (Multid-
rive).
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
● Hintere Eck- und Mittelsensoren:
• Der Schalthebel befindet sich in der Position “R”.
