2016 TOYOTA RAV4 Manuel du propriétaire (in French)

304
RAV4_OM_OM42A41D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
Vous pouvez modifier le volume de l’avertisseur sonore et les condi-
tions de fonctionnement de l’écran.
XVéhicules dotés d’un système audio Entune (Entune Audio)
Appuyez sur le bouton “SETUP”.
Sélectionnez “Véhicule” sur l’écran.
Sélectionnez “Paramètres TOYOTA Park Assist” sur l’écran.
Sélectionnez l’élément souhaité.
XVéhicules dotés d’un système audio plus Entune (Entune Audio
Plus) ou d’un système audio haut de gamme Entune avec naviga-
tion (Entune Premium Audio with Navigation)
Appuyez sur le bouton “APPS”.
Sélectionnez “Setup” sur l’écran.
Sélectionnez “Véhicule” sur l’écran.
Sélectionnez “Paramètres TOYOTA Park Assist” sur l’écran.
Sélectionnez l’élément souhaité.
● Vous pouvez régler le volume de l’avertisseur sonore.
● Vous pouvez choisir d’activer ou de désactiver l’affichage du sys-
tème intuitif d’aide au stationnement.
● Vous pouvez régler l’affichage des capteurs centraux avant et
arrière, et l’émission d’un signal sonore.
Configuration du système intuitif d’aide au stationnement
1
2
3
4
1
2
3
4
5

RAV4_OM_OM42A41D_(D)

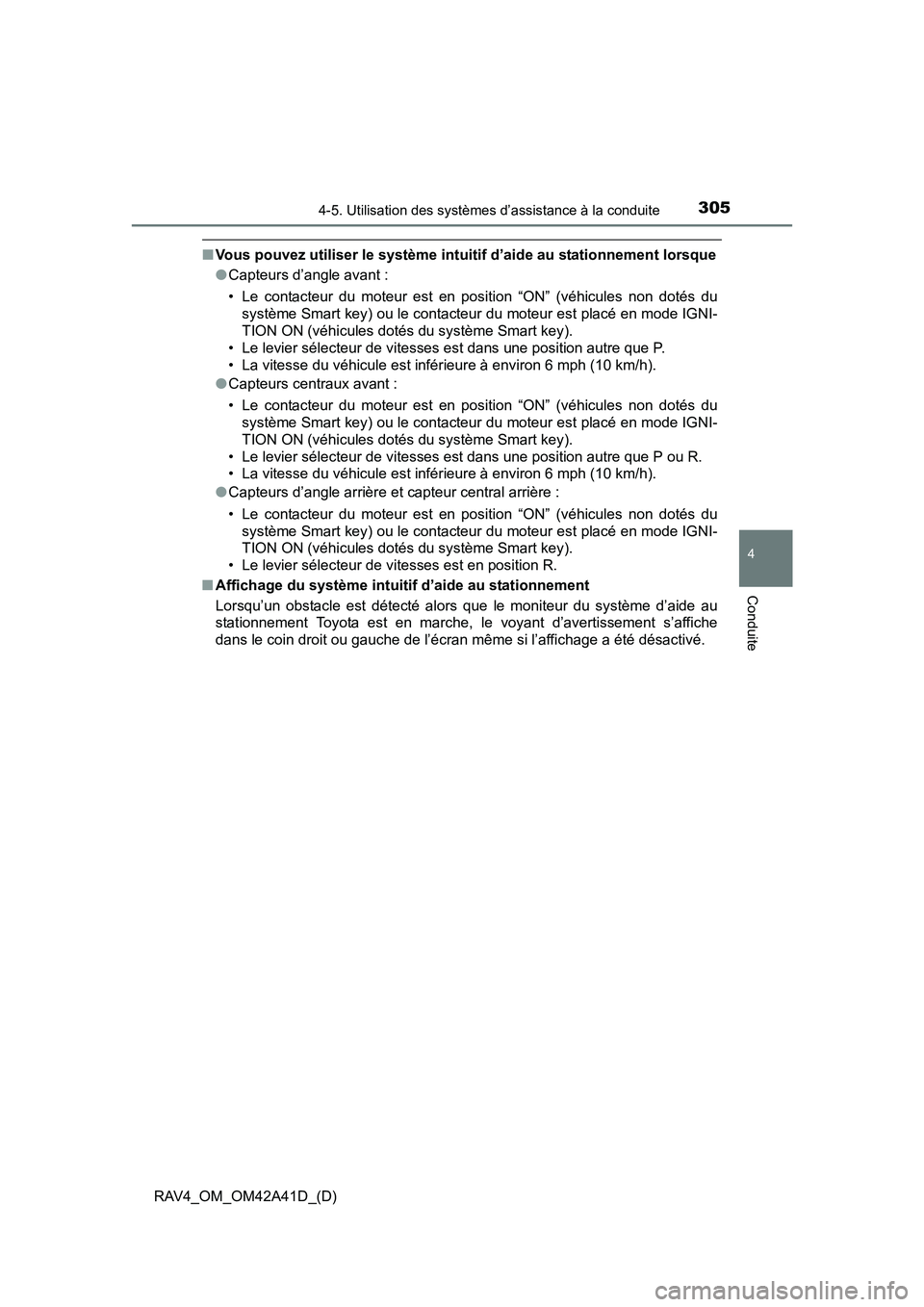

3054-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
■Vous pouvez utiliser le système intuit if d’aide au stationnement lorsque
● Capteurs d’angle avant :
• Le contacteur du moteur est en position “ON” (véhicules non dotés du
système Smart key) ou le contacteur du moteur est placé en mode IGNI-
TION ON (véhicules dotés du système Smart key).
• Le levier sélecteur de vitesses est dans une position autre que P.
• La vitesse du véhicule est inférieure à environ 6 mph (10 km/h).
● Capteurs centraux avant :
• Le contacteur du moteur est en position “ON” (véhicules non dotés du
système Smart key) ou le contacteur du moteur est placé en mode IGNI-
TION ON (véhicules dotés du système Smart key).
• Le levier sélecteur de vitesses est dans une position autre que P ou R.
• La vitesse du véhicule est inférieure à environ 6 mph (10 km/h).
● Capteurs d’angle arrière et capteur central arrière :
• Le contacteur du moteur est en position “ON” (véhicules non dotés du
système Smart key) ou le contacteur du moteur est placé en mode IGNI-
TION ON (véhicules dotés du système Smart key).
• Le levier sélecteur de vitesses est en position R.
■ Affichage du système intuitif d’aide au stationnement
Lorsqu’un obstacle est détecté alors que le moniteur du système d’aide au
stationnement Toyota est en marche, le voyant d’avertissement s’affiche
dans le coin droit ou gauche de l’écran même si l’affichage a été désactivé.

306
RAV4_OM_OM42A41D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
■Informations sur la détection des capteurs
●Les zones de détection des capteurs sont limitées aux zones situées autour
du pare-chocs du véhicule.
● Certaines conditions présentées par le véhicule et l’environnement extérieur
peuvent avoir une incidence sur la capacité du capteur à détecter correcte-
ment un obstacle. Les circonstances particulières dans lesquelles cela peut
se produire sont énumérées ci-dessous.
• Le capteur est encrassé ou couvert de glace ou de neige. (On résoudra
ce problème en essuyant les capteurs.)
• Le capteur est gelé. (On résoudra ce problème en déglaçant la zone.) S’il fait particulièrement froid et qu’un capteur est gelé, l’affichage à
l’écran peut paraître anormal ou des obstacles peuvent ne pas être
détectés.
• Le capteur est recouvert d’une façon ou d’une autre.
• Le véhicule penche de façon importante d’un côté.
• Sur une chaussée extrêmement cahoteuse ou inclinée, sur le gravier ou sur l’herbe.
• Le véhicule se trouve en zone bruyante causée par le bruit des klaxons, des moteurs de motocyclettes, des freins à air de gros véhicules ou
d’autres bruits assourdissants générant des ondes ultrasoniques.
• Un autre véhicule doté de capteurs de système d’aide au stationnement se trouve à proximité.
• Le capteur est obstrué par une pellicule de bruine ou par une forte pluie.
• Le véhicule est doté d’une antenne d’aile ou d’une antenne sans fil.
• Des œillets de remorquage d’urgence sont installés.
• Le pare-chocs ou le capteur subit un choc violent.
• Le véhicule approche d’une bordure de trottoir élevée ou incurvée.
• Sous un soleil de plomb ou dans des froids extrêmes.
• La zone directement sous les pare-chocs n’est pas détectée.
• Si les obstacles se rapprochent trop près du capteur.
• La suspension installée (suspension surbaissée, etc.) n’est pas d’origine To y o t a .
• Il se peut que des personnes ne soient pas détectées si elles portent cer- tains types de vêtement.
Outre les exemples ci-dessus, il y a des circonstances dans lesquelles il
peut arriver qu’un capteur estime la distance de certains objets (par ex.,
des panneaux indicateurs) comme étant plus près qu’ils ne le sont en réa-
lité en raison de leur forme.
● Il est possible que la forme de l’obstacle empêche un capteur de le détecter.
Portez une attention particulière aux obstacles suivants :
• Câbles, clôtures, cordages, etc.
• Coton, neige et autres matériaux qui absorbent les ondes sonores
• Objets à arêtes aiguës
• Obstacles bas
• Obstacles hauts dont la partie supérieure se présente en saillie vers votre
véhicule

RAV4_OM_OM42A41D_(D)
3074-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
●Les situations suivantes peuvent se produire pendant l’utilisation du sys-
tème :
• En fonction de la forme de l’obstacle et d’autres facteurs, il se peut que la
distance de détection soit plus courte ou que la détection soit impossible.
• Il se peut que les obstacles ne soient pas détectés s’ils sont trop près du capteur.
• Il y aura un court délai entre la détection d’un obstacle et l’activation du voyant. Même à basse vitesse, il est possible que l’obstacle entre dans la
zone de détection des capteurs avant que le voyant s’allume et que le
signal sonore retentisse.
• Même s’ils ont déjà été détectés une fois, il est possible que le système ne détecte pas les poteaux étroits ni les objets plus bas que le capteur.
• Il pourrait être difficile d’entendre les signaux sonores en raison du volume du système audio ou des bruits de ventilation du climatiseur.
■ Lorsque le système ne fonctionne pas correctement
XType à 4 capteurs
● Si le voyant du véhicule reste allumé alors que le voyant d’angle arrière et le
voyant central arrière clignotent et que le signal sonore de défaillance reten-
tit pendant environ 7 secondes, faites vérifier le véhicule par votre conces-
sionnaire Toyota.
● Si le voyant du véhicule ainsi que le voyant d’angle arrière et le voyant cen-
tral arrière clignotent, et que le signal sonore de défaillance retentit pendant
environ 7 secondes, nettoyez les capteurs avec un chiffon doux.
XType à 8 capteurs
Un message s’affiche sur l’écran multifonction : →P.675
■ Personnalisation
Le réglage du volume de l’avertisseur sonore peut être modifié.
(Fonctions personnalisables
→P.754)
■ Homologation (Canada uniquement)
Cet équipement ISM est conforme à la norme canadienne NMB-001.

308
RAV4_OM_OM42A41D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
AVERTISSEMENT
■ Lors de l’utilisation du système intuitif d’aide au stationnement
Observez les précautions suivantes.
Les négliger pourrait nuire à la conduite sécuritaire du véhicule et risquer de
causer un accident.
●N’utilisez pas le capteur à une vitesse supérieure à 6 mph (10 km/h).
● La zone de détection des capteurs et les temps de réponse ont leurs limi-
tes. Pour des raisons de sécurité, lorsque vous vous déplacez, vérifiez les
zones autour du véhicule (particulièrement les côtés du véhicule) et con-
duisez lentement, en utilisant les freins pour contrôler la vitesse du véhi-
cule.
● N’installez pas d’accessoires dans la zone de détection des capteurs.
NOTE
■ Lors de l’utilisation du système intuitif d’aide au stationnement
Dans les circonstances suivantes, le système pourrait ne pas fonctionner
correctement en raison d’une défaillance de capteur ou pour un autre motif.
Faites vérifier le véhicule par votre concessionnaire Toyota.
●Si la zone autour d’un capteur heurte quelque chose ou subit un choc vio-
lent.
● Si le pare-chocs heurte quelque chose.
XType à 4 capteurs
● Le voyant d’angle arrière et le voyant central arrière clignotent, et un
signal sonore retentit alors qu’aucun obstacle n’a été détecté.
● Si le voyant d’angle arrière et le voyant central arrière s’affichent de façon
continue, sans signal sonore.
● En cas d’erreur de voyant, vérifiez d’abord le capteur.
Si l’erreur se produit même lorsqu’il n’y a pas de glace, de neige ou de
boue sur le capteur, c’est que ce dernier subit sans doute une défaillance.
XType à 8 capteurs
● L’affichage de fonctionnement du système intuitif d’aide au stationnement
clignote et un signal sonore retentit lorsqu’aucun obstacle n’a été détecté.
● Si l’affichage apparaît continuellement, sans signal sonore.
● En cas d’erreur d’affichage, vérifiez d’abord le capteur.
Si l’erreur se produit même lorsqu’il n’y a pas de glace, de neige ou de
boue sur le capteur, c’est que ce dernier subit sans doute une défaillance.
■ Remarques relatives au lavage du véhicule
Ne dirigez pas de jets d’eau violents ni de vapeur en direction de la zone du
capteur.
Cela pourrait provoquer une défaillance du capteur.

309
RAV4_OM_OM42A41D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
Système de moniteur de rétrovision∗
Le système de moniteur de rétro-
vision s’active lorsque le levier
sélecteur de vitesses est en posi-
tion R.
Si vous déplacez le levier sélecteur
de vitesses de la position R, le sys-
tème de moniteur de rétrovision se
désactivera.
Lorsque vous placez le levier
sélecteur de vitesses en position R
et que vous appuyez sur un des
boutons de mode (par exemple
“MENU”/“APPS”), le système de
moniteur de rétrovision est annulé
et l’écran passe au mode qui a été
sélectionné.
∗ : Si le véhicule en est doté
Le système de moniteur de rétrovision aide le conducteur en
affichant une image de la zone à l’arrière du véhicule et des
lignes de guidage d’extension pendant la marche arrière, par
exemple lorsque vous garez le véhicule.Les illustrations d’écran utilisées dans ce texte ne servent qu’à des
fins d’exemple et peuvent différer des images réellement affichées à
l’écran.

310
RAV4_OM_OM42A41D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
■Description de l’écran
XVéhicules non dotés du système Smart key
L’écran du système de moniteur de rétrovision s’affiche si le levier
sélecteur de vitesses est placé en position R et que le contacteur
du moteur est en position “ON”.
XVéhicules dotés du système Smart key
L’écran du système de moniteur de rétrovision s’affiche si le levier
sélecteur de vitesses est placé en position R et que le contacteur
du moteur est en mode IGNITION ON.
Ligne de guidage de largeur du véhicule
Cette ligne indique une trajectoire de guidage lorsque le véhicule recule en
ligne droite.
La largeur affichée est plus grande que la largeur réelle du véhicule.
Ligne de guidage du centre du véhicule
Cette ligne représente le centre du véhicule estimé sur le sol.
Ligne de guidage de distance
Cette ligne (rouge) indique la distance, à l’arrière du véhicule, d’un point
situé à environ 1,5 ft. (0,5 m) de l’extrémité du pare-chocs.
Ligne de guidage de distance
Cette ligne (bleue) indique la distance, à l’arrière du véhicule, d’un point
situé à environ 3 ft. (1 m) de l’extrémité du pare-chocs.
Utilisation du système de moniteur de rétrovision
1
2
3
4

RAV4_OM_OM42A41D_(D)
3114-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite
■Zone affichée à l’écran
Le système de moniteur de
rétrovision affiche une image
de la vue de la zone à l’arrière
du véhicule à partir du pare-
chocs.
Vous pouvez régler l’image affi-
chée sur l’écran du système de
moniteur de rétrovision : repor-
tez-vous à la P.431.
• La zone affichée à l’écran peutvarier selon l’orientation du véhi-
cule.
• Les objets proches des coins du pare-chocs ou situés sous le
pare-chocs ne sont pas affichés.
• La caméra utilise une lentille spéciale. Les distances repré-
sentées sur l’image affichée à
l’écran diffèrent des distances
réelles.
• Il se peut que le moniteur n’affiche pas les objets situés plus haut que la caméra.
• Si votre véhicule est doté d’une plaque d’immatriculation rétroéclairée, celle-ci pourrait interférer avec l’écran.
Précautions relatives au système de moniteur de rétrovision
Coins du pare-chocs
