Strumentazione di bordo
Jumpy _it_Chap01_instruments-de-bord_ed01-2016

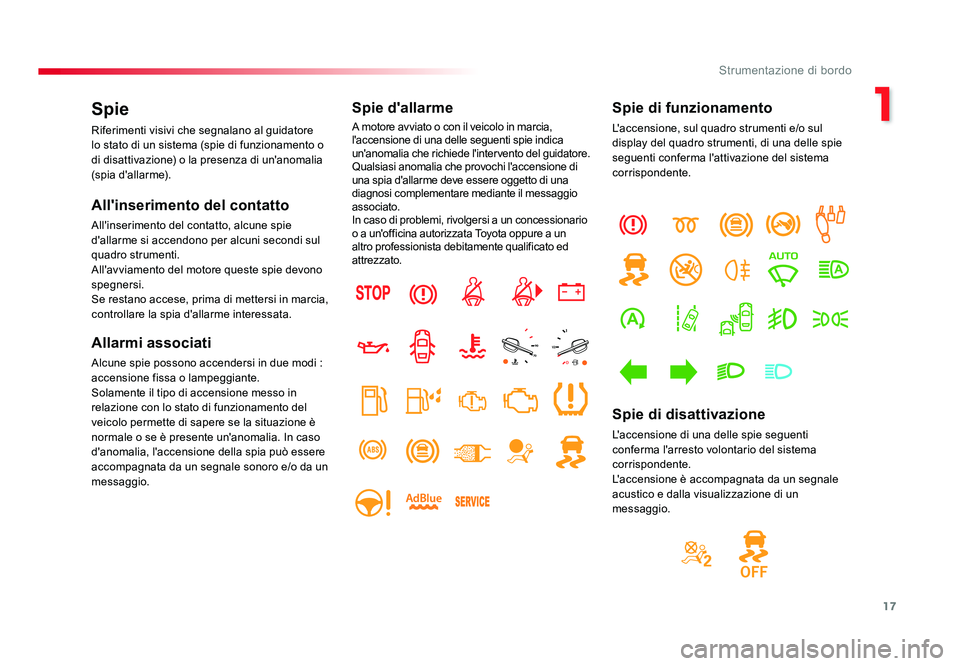

Spie
Riferimenti visivi che segnalano al guidatore
lo stato di un sistema (spie di funzionamento o
di disattivazione) o la presenza di un'anomalia
(spia d'allarme).
All'inserimento del contatto
All'inserimento del contatto, alcune spie
d'allarme si accendono per alcuni secondi sul
quadro strumenti.
All'avviamento del motore queste spie devono
spegnersi.
Se restano accese, prima di mettersi in marcia,
controllare la spia d'allarme interessata.
Allarmi associati
Alcune spie possono accendersi in due modi :
accensione fissa o lampeggiante.
Solamente il tipo di accensione messo in
relazione con lo stato di funzionamento del
veicolo permette di sapere se la situazione è
normale o se è presente un'anomalia. In caso
d'anomalia, l'accensione della spia può essere
accompagnata da un segnale sonoro e/o da un
messaggio.
Spie d'allarme
A motore avviato o con il veicolo in marcia,
l'accensione di una delle seguenti spie indica
un'anomalia che richiede l'intervento del guidatore.
Qualsiasi anomalia che provochi l'accensione di
una spia d'allarme deve essere oggetto di una
diagnosi complementare mediante il messaggio
associato.
In caso di problemi, rivolgersi a un concessionario
o a un'officina autorizzata Toyota oppure a un
altro professionista debitamente qualificato ed
attrezzato.
Spie di funzionamento
L'accensione, sul quadro strumenti e/o sul
display del quadro strumenti, di una delle spie
seguenti conferma l'attivazione del sistema
corrispondente.
Spie di disattivazione
L'accensione di una delle spie seguenti
conferma l'arresto volontario del sistema
corrispondente.
L'accensione è accompagnata da un segnale
acustico e dalla visualizzazione di un
messaggio.
Proace_IT.indb 1720/07/2016 09:16

18
Strumentazione di bordo
Jumpy _it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni

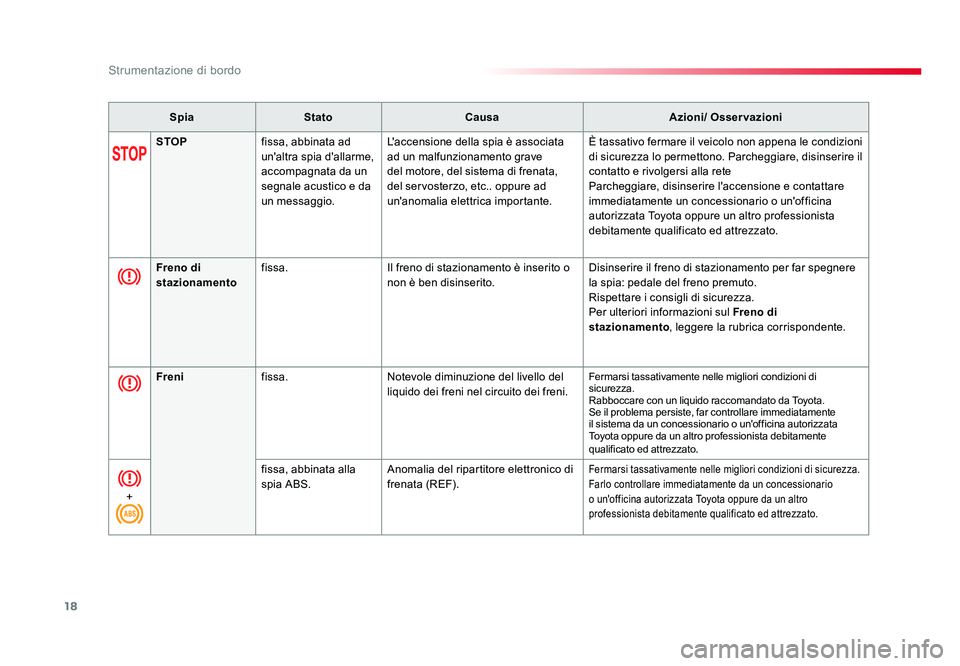

STOP fissa, abbinata ad
un'altra spia d'allarme,
accompagnata da un
segnale acustico e da
un messaggio. L'accensione della spia è associata
ad un malfunzionamento grave
del motore, del sistema di frenata,
del servosterzo, etc.. oppure ad
un'anomalia elettrica importante. È tassativo fermare il veicolo non appena le condizioni
di sicurezza lo permettono. Parcheggiare, disinserire il
contatto e rivolgersi alla rete
Parcheggiare, disinserire l'accensione e contattare
immediatamente un concessionario o un'officina
autorizzata Toyota oppure un altro professionista
debitamente qualificato ed attrezzato.
Freno di
stazionamento fissa.
Il freno di stazionamento è inserito o
non è ben disinserito. Disinserire il freno di stazionamento per far spegnere
la spia: pedale del freno premuto.
Rispettare i consigli di sicurezza.
Per ulteriori informazioni sul
Freno di
stazionamento , leggere la rubrica corrispondente.
Freni fissa. Notevole diminuzione del livello del
liquido dei freni nel circuito dei freni.
Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Rabboccare con un liquido raccomandato da Toyota.
Se il problema persiste, far controllare immediatamente
il sistema da un concessionario o un'officina autorizzata
Toyota oppure da un altro professionista debitamente
qualificato ed attrezzato
.
+ fissa, abbinata alla
spia ABS.
Anomalia del ripartitore elettronico di
frenata (REF).
Fermarsi tassativamente nelle migliori condizioni di sicurezza.
Farlo controllare immediatamente da un concessionario
o un'officina autorizzata Toyota oppure da un altro
professionista debitamente qualificato ed attrezzato.
Proace_IT.indb 1820/07/2016 09:16

19
1
Strumentazione di bordo
Jumpy _it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni

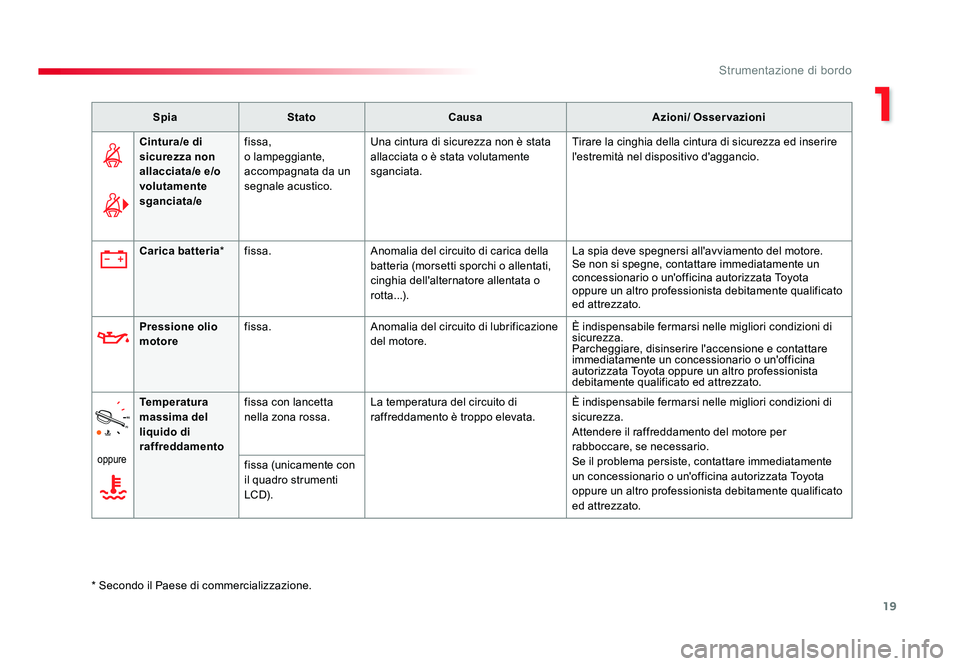

Cintura/e di
sicurezza non
allacciata/e e/o
volutamente
sganciata/e fissa,
o lampeggiante,
accompagnata da un
segnale acustico.
Una cintura di sicurezza non è stata
allacciata o è stata volutamente
sganciata.
Tirare la cinghia della cintura di sicurezza ed inserire
l'estremità nel dispositivo d'aggancio.
* Secondo il Paese di commercializzazione. Carica batteria
*fissa. Anomalia del circuito di carica della
batteria (morsetti sporchi o allentati,
cinghia dell'alternatore allentata o
rotta...). La spia deve spegnersi all'avviamento del motore.
Se non si spegne, contattare immediatamente un
concessionario o un'officina autorizzata Toyota
oppure un altro professionista debitamente qualificato
ed attrezzato.
Pressione olio
motore fissa.
Anomalia del circuito di lubrificazione
del motore. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Parcheggiare, disinserire l'accensione e contattare
immediatamente un concessionario o un'officina
autorizzata Toyota oppure un altro professionista
debitamente qualificato ed attrezzato.
oppure
Temperatura
massima del
liquido di
raffreddamentofissa con lancetta
nella zona rossa.
La temperatura del circuito di
raffreddamento è troppo elevata. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Attendere il raffreddamento del motore per
rabboccare, se necessario.
Se il problema persiste, contattare immediatamente
un concessionario o un'officina autorizzata Toyota
oppure un altro professionista debitamente qualificato
ed attrezzato.
fissa (unicamente con
il quadro strumenti
LCD).
Proace_IT.indb 1920/07/2016 09:16

20
Strumentazione di bordo
Jumpy _it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni

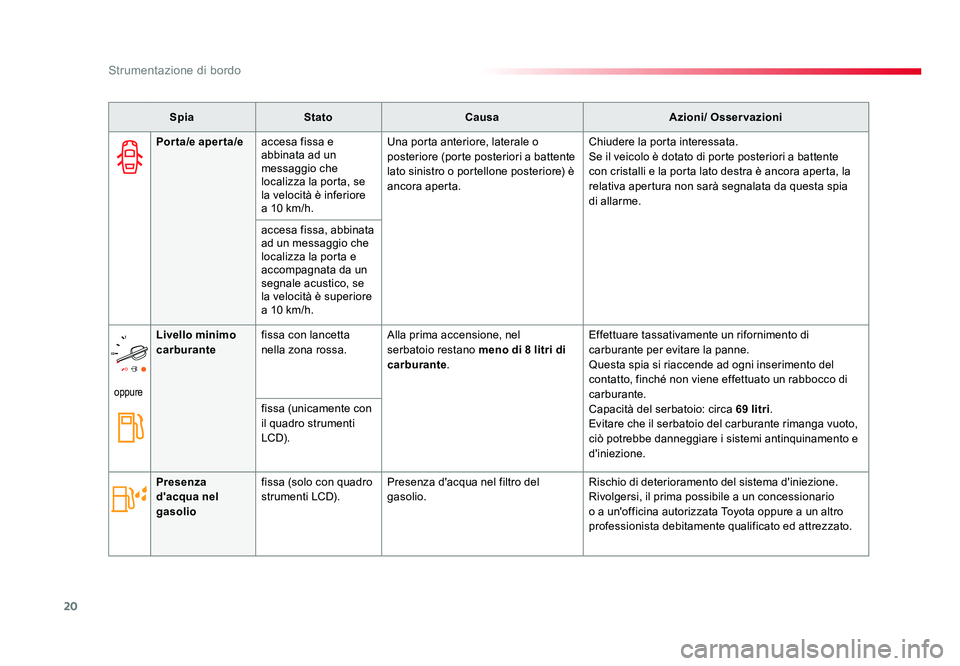

Porta/e aperta/e accesa fissa e
abbinata ad un
messaggio che
localizza la porta, se
la velocità è inferiore
a 10 km/h. Una porta anteriore, laterale o
posteriore (porte posteriori a battente
lato sinistro o portellone posteriore) è
ancora aperta.
Chiudere la porta interessata.
Se il veicolo è dotato di porte posteriori a battente
con cristalli e la porta lato destra è ancora aperta, la
relativa apertura non sarà segnalata da questa spia
di allarme.
accesa fissa, abbinata
ad un messaggio che
localizza la porta e
accompagnata da un
segnale acustico, se
la velocità è superiore
a 10 km/h.
oppure
Livello minimo
carburante fissa con lancetta
nella zona rossa. Alla prima accensione, nel
serbatoio restano
meno di 8 litri di
carburante . Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
Questa spia si riaccende ad ogni inserimento del
contatto, finché non viene effettuato un rabbocco di
carburante.
Capacità del serbatoio: circa
69 litri .
Evitare che il serbatoio del carburante rimanga vuoto,
ciò potrebbe danneggiare i sistemi antinquinamento e
d'iniezione.
fissa (unicamente con
il quadro strumenti
LCD).
Presenza
d'acqua nel
gasolio fissa (solo con quadro
str umenti LCD).
Presenza d'acqua nel filtro del
gasolio. Rischio di deterioramento del sistema d'iniezione.
Rivolgersi, il prima possibile a un concessionario
o a un'officina autorizzata Toyota oppure a un altro
professionista debitamente qualificato ed attrezzato.
Proace_IT.indb 2020/07/2016 09:16

21
1
Strumentazione di bordo
Jumpy _it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni

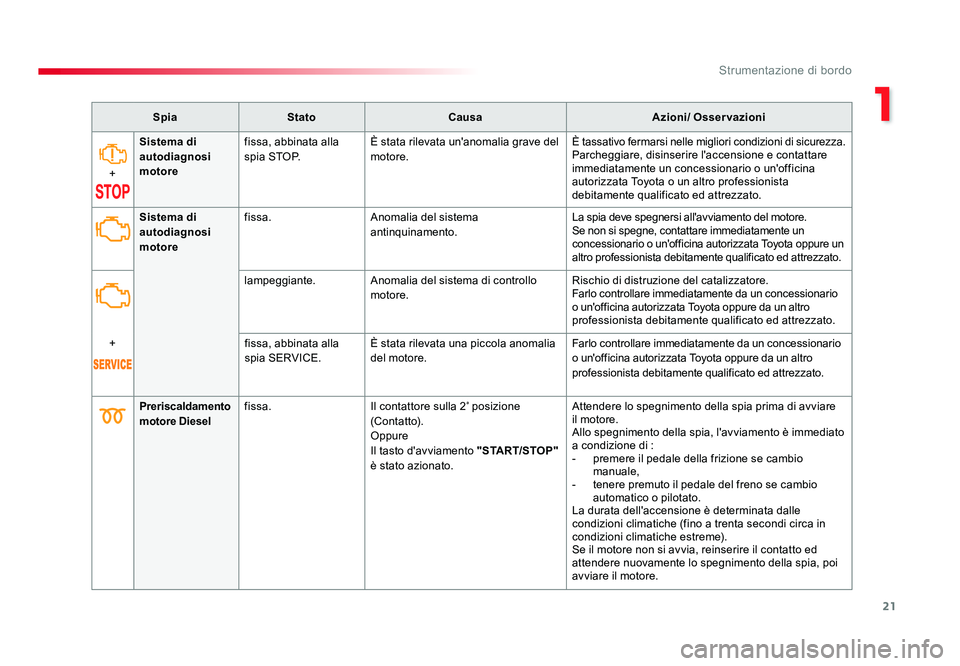

+ Sistema di
autodiagnosi
motore
fissa, abbinata alla
s p i a S T O P.
È stata rilevata un'anomalia grave del
motore. È tassativo fermarsi nelle migliori condizioni di sicurezza.
Parcheggiare, disinserire l'accensione e contattare
immediatamente un concessionario o un'officina
autorizzata Toyota o un altro professionista
debitamente qualificato ed attrezzato.
Preriscaldamento
motore Diesel fissa.
Il contattore sulla 2
ª posizione
(C o nt at to).
Oppure
Il tasto d'avviamento "START/STOP"
è stato azionato. Attendere lo spegnimento della spia prima di avviare
il motore.
Allo spegnimento della spia, l'avviamento è immediato
a condizione di :
- premere il pedale della frizione se cambio
manuale,
- tenere premuto il pedale del freno se cambio automatico o pilotato.
La durata dell'accensione è determinata dalle
condizioni climatiche (fino a trenta secondi circa in
condizioni climatiche estreme).
Se il motore non si avvia, reinserire il contatto ed
attendere nuovamente lo spegnimento della spia, poi
avviare il motore.
Sistema di
autodiagnosi
motore
fissa.
Anomalia del sistema
antinquinamento. La spia deve spegnersi all'avviamento del motore.
Se non si spegne, contattare immediatamente un
concessionario o un'officina autorizzata Toyota oppure un
altro professionista debitamente qualificato ed attrezzato.
lampeggiante. Anomalia del sistema di controllo
motore. Rischio di distruzione del catalizzatore.
Farlo controllare immediatamente da un concessionario
o un'officina autorizzata Toyota oppure da un altro
professionista debitamente qualificato ed attrezzato.
+ fissa, abbinata alla
spia SERVICE.È stata rilevata una piccola anomalia
del motore. Farlo controllare immediatamente da un concessionario
o un'officina autorizzata Toyota oppure da un altro
professionista debitamente qualificato ed attrezzato.
Proace_IT.indb 2120/07/2016 09:16

22
Strumentazione di bordo
Jumpy _it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni

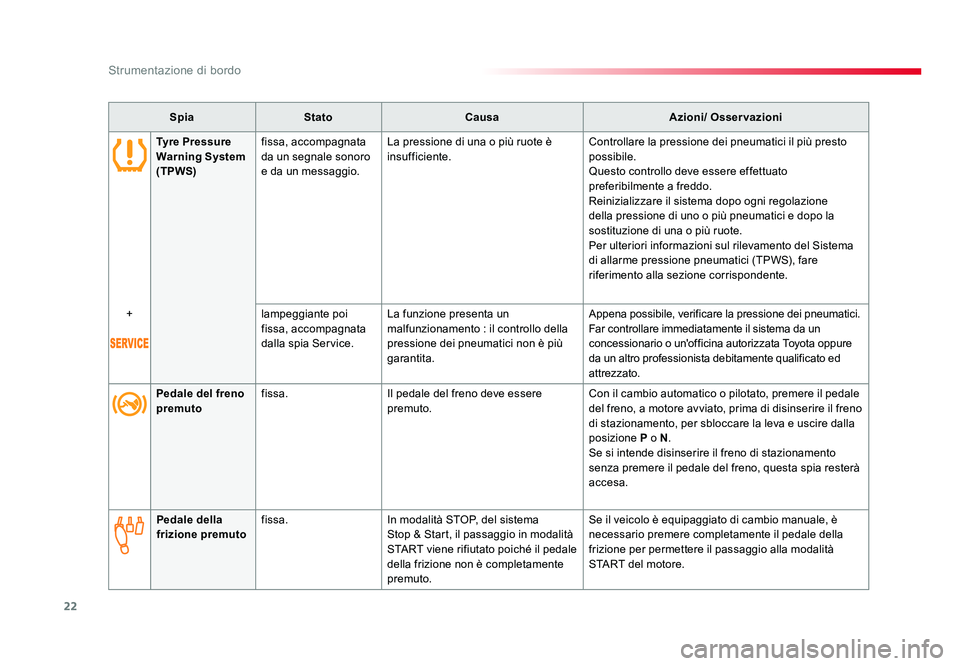

Tyre Pressure
Warning System
(TPWS) fissa, accompagnata
da un segnale sonoro
e da un messaggio. La pressione di una o più ruote è
insufficiente.
Controllare la pressione dei pneumatici il più presto
possibile.
Questo controllo deve essere effettuato
preferibilmente a freddo.
Reinizializzare il sistema dopo ogni regolazione
della pressione di uno o più pneumatici e dopo la
sostituzione di una o più ruote.
Per ulteriori informazioni sul rilevamento del Sistema
di allarme pressione pneumatici (TPWS), fare
riferimento alla sezione corrispondente.
+ lampeggiante poi
fissa, accompagnata
dalla spia Service.La funzione presenta un
malfunzionamento : il controllo della
pressione dei pneumatici non è più
garantita. Appena possibile, verificare la pressione dei pneumatici.
Far controllare immediatamente il sistema da un
concessionario o un'officina autorizzata Toyota oppure
da un altro professionista debitamente qualificato ed
attrezzato.
Pedale del freno
premuto fissa.
Il pedale del freno deve essere
premuto. Con il cambio automatico o pilotato, premere il pedale
del freno, a motore avviato, prima di disinserire il freno
di stazionamento, per sbloccare la leva e uscire dalla
posizione
P o N.
Se si intende disinserire il freno di stazionamento
senza premere il pedale del freno, questa spia resterà
accesa.
Pedale della
frizione premuto fissa.
In modalità STOP, del sistema
Stop & Start, il passaggio in modalità
START viene rifiutato poiché il pedale
della frizione non è completamente
premuto. Se il veicolo è equipaggiato di cambio manuale, è
necessario premere completamente il pedale della
frizione per permettere il passaggio alla modalità
START del motore.
Proace_IT.indb 2220/07/2016 09:16

23
1
Strumentazione di bordo
Jumpy _it_Chap01_instruments-de-bord_ed01-2016
Antibloccaggio
delle ruote (ABS)fissa.
Anomalia del sistema antibloccaggio
delle ruote. Il veicolo conserva una frenata classica.
Guidare con attenzione a velocità ridotta e contattare
immediatamente un concessionario o un'officina
autorizzata Toyota oppure un altro professionista
debitamente qualificato ed attrezzato.

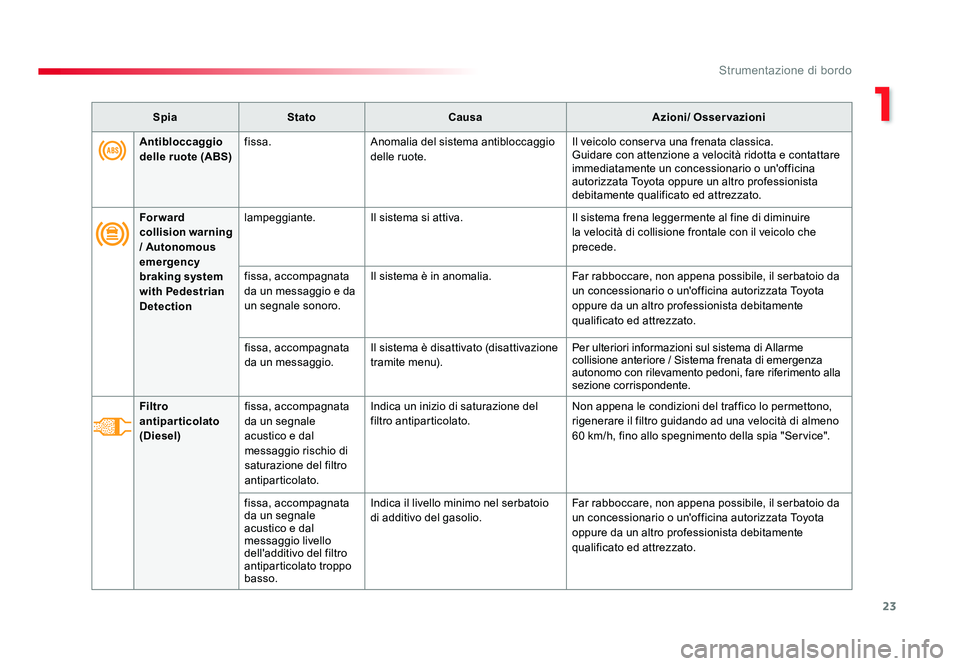

Spia
Stato Causa Azioni/ Osservazioni
For ward
collision warning
/ Autonomous
emergency
braking system
with Pedestrian
Detection lampeggiante.
Il sistema si attiva. Il sistema frena leggermente al fine di diminuire
la velocità di collisione frontale con il veicolo che
precede.
fissa, accompagnata
da un messaggio e da
un segnale sonoro. Il sistema è in anomalia.
Far rabboccare, non appena possibile, il serbatoio da
un concessionario o un'officina autorizzata Toyota
oppure da un altro professionista debitamente
qualificato ed attrezzato.
fissa, accompagnata
da un messaggio. Il sistema è disattivato (disattivazione
tramite menu). Per ulteriori informazioni sul sistema di Allarme
collisione anteriore / Sistema frenata di emergenza
autonomo con rilevamento pedoni, fare riferimento alla
sezione corrispondente.
Filtro
antiparticolato
(Diesel) fissa, accompagnata
da un segnale
acustico e dal
messaggio rischio di
saturazione del filtro
antiparticolato. Indica un inizio di saturazione del
filtro antiparticolato.
Non appena le condizioni del traffico lo permettono,
rigenerare il filtro guidando ad una velocità di almeno
60 km/h, fino allo spegnimento della spia "Service".
fissa, accompagnata
da un segnale
acustico e dal
messaggio livello
dell'additivo del filtro
antiparticolato troppo
basso. Indica il livello minimo nel serbatoio
di additivo del gasolio.
Far rabboccare, non appena possibile, il serbatoio da
un concessionario o un'officina autorizzata Toyota
oppure da un altro professionista debitamente
qualificato ed attrezzato.
Jumpy_it_Chap01_instruments-de-bord_ed01-2016.indd 2321/07/2016 15:26

24
Strumentazione di bordo
Jumpy _it_Chap01_instruments-de-bord_ed01-2016
SpiaStato Causa Azioni/ Osservazioni

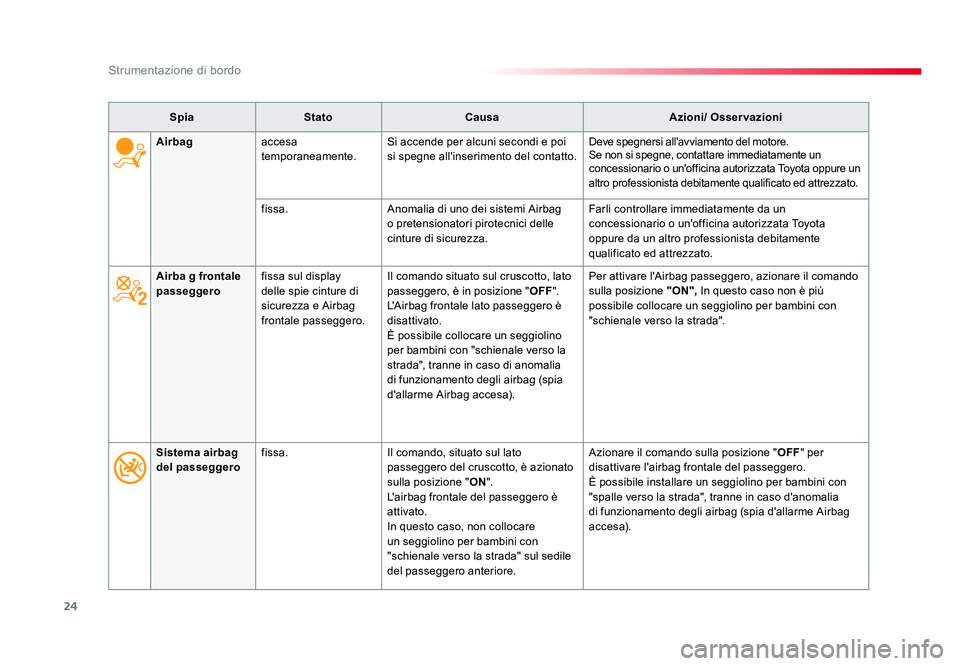

Airba g frontale
p asseggero fissa sul display
delle spie cinture di
sicurezza e Airbag
frontale passeggero. Il comando situato sul cruscotto, lato
passeggero, è in posizione "
OFF".
L'Airbag frontale lato passeggero è
disattivato.
È possibile collocare un seggiolino
per bambini con "schienale verso la
strada", tranne in caso di anomalia
di funzionamento degli airbag (spia
d'allarme Airbag accesa). Per attivare l'Airbag passeggero, azionare il comando
sulla posizione "ON",
In questo caso non è più
possibile collocare un seggiolino per bambini con
"schienale verso la strada".
Airbag
accesa
temporaneamente. Si accende per alcuni secondi e poi
si spegne all'inserimento del contatto. Deve spegnersi all'avviamento del motore.
Se non si spegne, contattare immediatamente un
concessionario o un'officina autorizzata Toyota oppure un
altro professionista debitamente qualificato ed attrezzato.
fissa. Anomalia di uno dei sistemi Airbag
o pretensionatori pirotecnici delle
cinture di sicurezza. Farli controllare immediatamente da un
concessionario o un'officina autorizzata Toyota
oppure da un altro professionista debitamente
qualificato ed attrezzato.
Sistema airbag
del passeggero fissa.
Il comando, situato sul lato
passeggero del cruscotto, è azionato
sulla posizione "ON".
L'airbag frontale del passeggero è
attivato.
In questo caso, non collocare
un seggiolino per bambini con
"schienale verso la strada" sul sedile
del passeggero anteriore. Azionare il comando sulla posizione "
OFF" per
disattivare l'airbag frontale del passeggero.
È possibile installare un seggiolino per bambini con
"spalle verso la strada", tranne in caso d'anomalia
di funzionamento degli airbag (spia d'allarme Airbag
accesa).
Proace_IT.indb 2420/07/2016 09:16
