2016 TOYOTA PROACE Manuale duso (in Italian)

305
8
In caso di panne
Jumpy _it_Chap08_En-cas-de-panne_ed01-2016

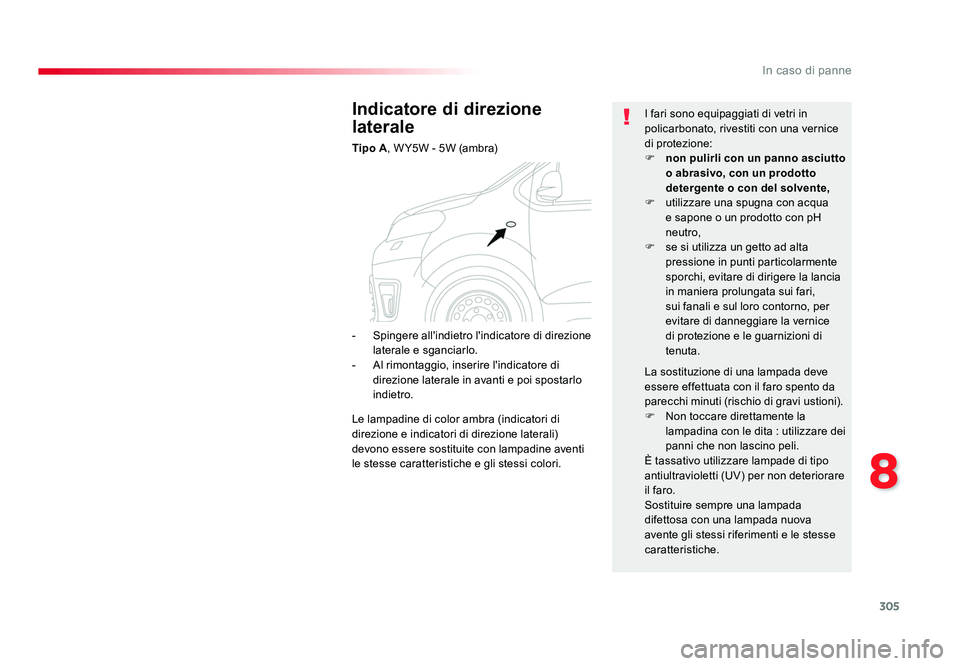

Indicatore di direzione
laterale
Tipo A, W Y5W - 5W (ambra) I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione:
F
non pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,
F utilizzare una spugna con acqua e sapone o un prodotto con pH
neutro,
F se si utilizza un getto ad alta pressione in punti particolarmente
sporchi, evitare di dirigere la lancia
in maniera prolungata sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice
di protezione e le guarnizioni di
tenuta.
La sostituzione di una lampada deve
essere effettuata con il faro spento da
parecchi minuti (rischio di gravi ustioni).
F Non toccare direttamente la lampadina con le dita : utilizzare dei
panni che non lascino peli.
È tassativo utilizzare lampade di tipo
antiultravioletti (UV) per non deteriorare
il faro.
Sostituire sempre una lampada
difettosa con una lampada nuova
avente gli stessi riferimenti e le stesse
caratteristiche.
-
Spingere all'indietro l'indicatore di direzione
laterale e sganciarlo.
- Al rimontaggio, inserire l'indicatore di direzione laterale in avanti e poi spostarlo
indietro.
Le lampadine di color ambra (indicatori di
direzione e indicatori di direzione laterali)
devono essere sostituite con lampadine aventi
le stesse caratteristiche e gli stessi colori.
Proace_IT.indb 30520/07/2016 09:19

306
In caso di panne
Jumpy _it_Chap08_En-cas-de-panne_ed01-2016
Durante il rimontaggio del connettore
e della lampada nel fanale,
riposizionare correttamente l’insieme
nel suo alloggiamento fino al "clic" di
bloccaggio.

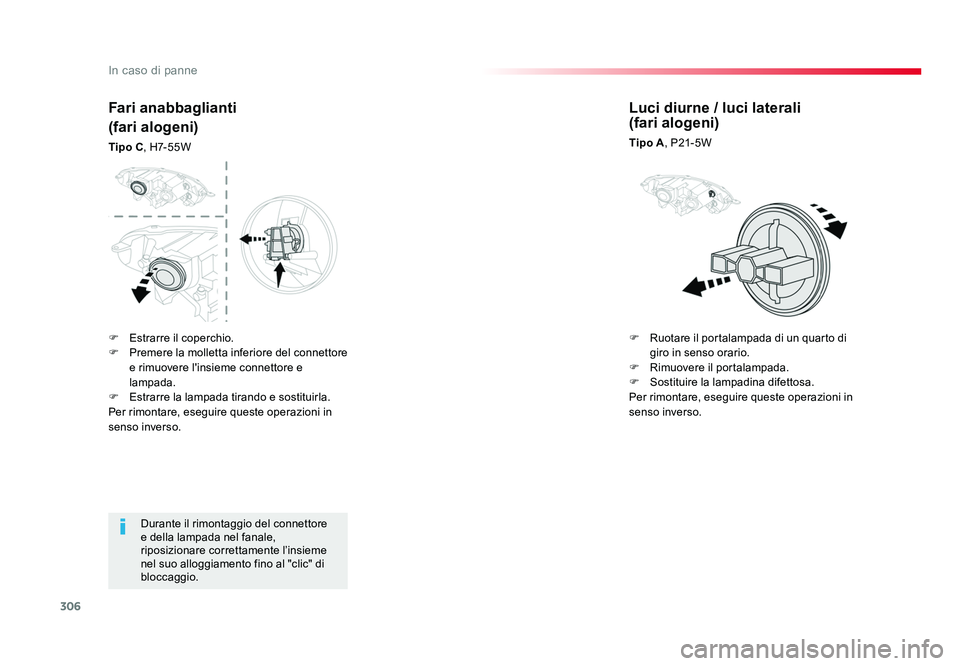

Fari anabbaglianti
(fari alogeni)
Tipo C, H7- 5 5 W
Luci diurne / luci laterali
(fari alogeni)
Tipo A , P21- 5W
F Estrarre il coperchio.
F Premere la molletta inferiore del connettore
e rimuovere l'insieme connettore e
lampada.
F Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso. F
Ruotare il portalampada di un quarto di
giro in senso orario.
F Rimuovere il portalampada.
F Sostituire la lampadina difettosa.
Per rimontare, eseguire queste operazioni in
senso inverso.
Proace_IT.indb 30620/07/2016 09:19

307
8
In caso di panne
Jumpy _it_Chap08_En-cas-de-panne_ed01-2016
Attenzione alla zona situata dietro al
fanalino destro (nel senso del veicolo),
che potrebbe essere calda e provocare
bruciature (tubo di degasificazione).Un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.

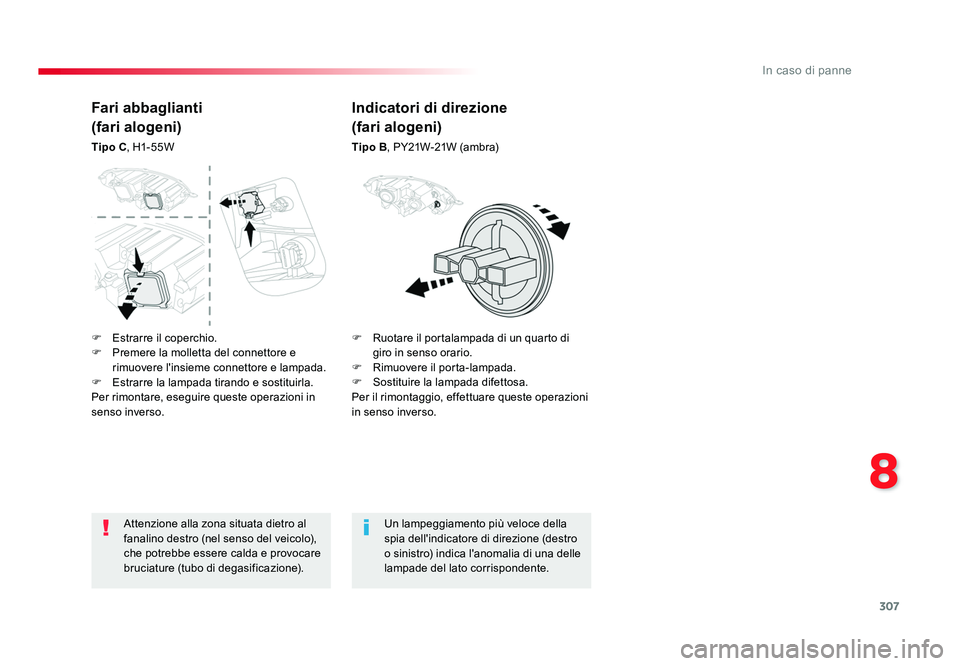

Indicatori di direzione
(fari alogeni)
Tipo B
, PY21W-21W (ambra)
Fari abbaglianti
(fari alogeni)
Tipo C, H1- 55W
F Estrarre il coperchio.
F Premere la molletta del connettore e rimuovere l'insieme connettore e lampada.
F Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso. F
Ruotare il portalampada di un quarto di
giro in senso orario.
F Rimuovere il porta-lampada.
F Sostituire la lampada difettosa.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Proace_IT.indb 30720/07/2016 09:19

308
In caso di panne
Jumpy _it_Chap08_En-cas-de-panne_ed01-2016

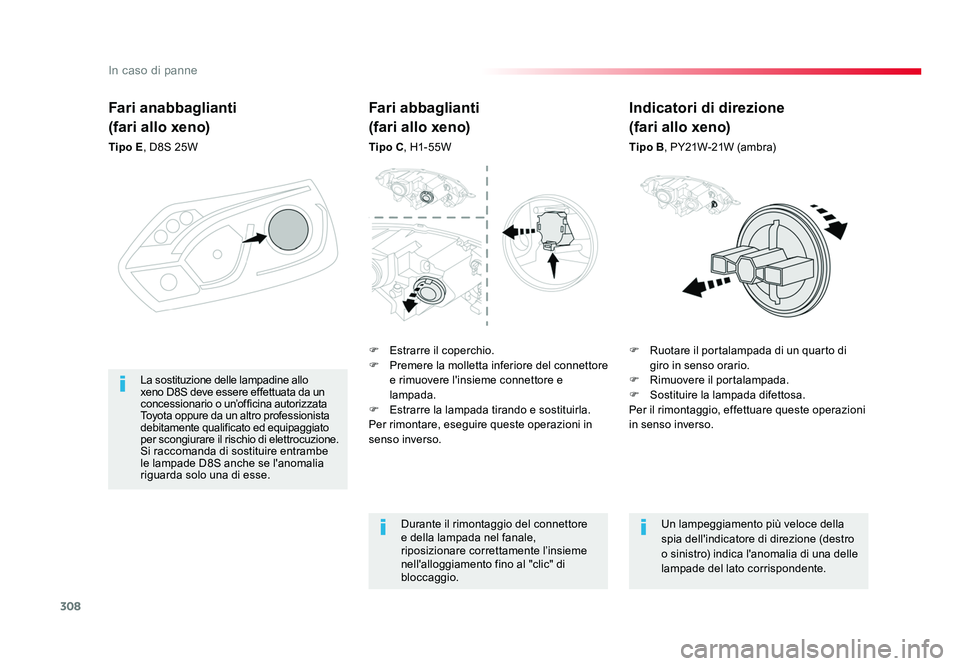

Fari anabbaglianti
(fari allo xeno)
Tipo E, D8S 25W
F Ruotare il portalampada di un quarto di
giro in senso orario.
F Rimuovere il portalampada.
F Sostituire la lampada difettosa.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
La sostituzione delle lampadine allo
xeno D8S deve essere effettuata da un
concessionario o un’officina autorizzata
Toyota oppure da un altro professionista
debitamente qualificato ed equipaggiato
per scongiurare il rischio di elettrocuzione.
Si raccomanda di sostituire entrambe
le lampade D8S anche se l'anomalia
riguarda solo una di esse.
Fari abbaglianti
(fari allo xeno)
Tipo C
, H1- 55W
Durante il rimontaggio del connettore
e della lampada nel fanale,
riposizionare correttamente l’insieme
nell'alloggiamento fino al "clic" di
bloccaggio. Un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
Indicatori di direzione
(fari allo xeno)
Tipo B
, PY21W-21W (ambra)
F Estrarre il coperchio.
F Premere la molletta inferiore del connettore
e rimuovere l'insieme connettore e
lampada.
F Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
Proace_IT.indb 30820/07/2016 09:19

309
8
In caso di panne
Jumpy _it_Chap08_En-cas-de-panne_ed01-2016

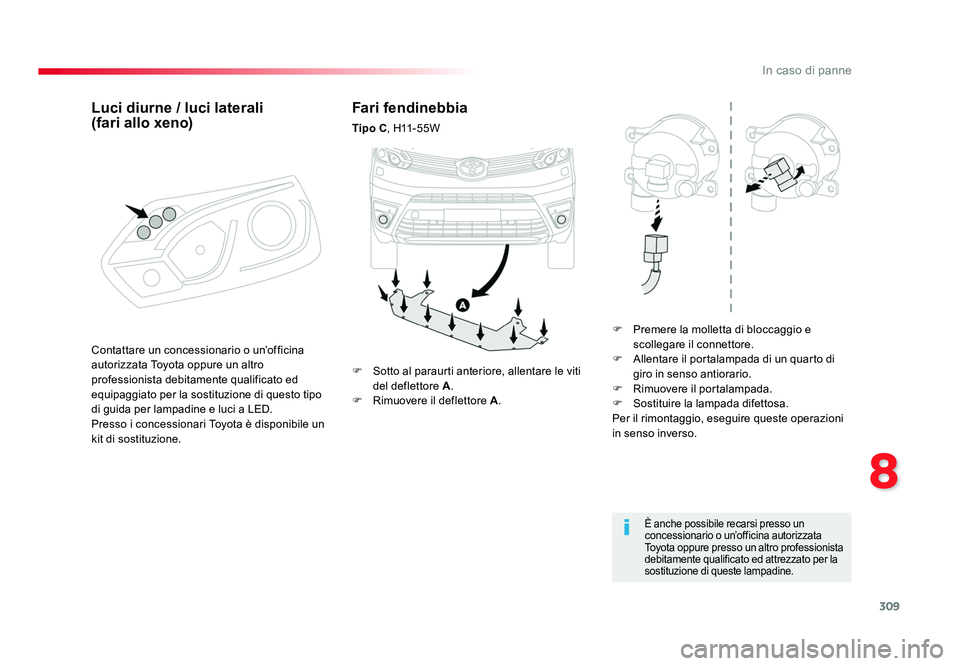

Fari fendinebbia
Tipo C, H11 - 5 5 W
F Premere la molletta di bloccaggio e scollegare il connettore.
F Allentare il portalampada di un quarto di
giro in senso antiorario.
F Rimuovere il portalampada.
F Sostituire la lampada difettosa.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
È anche possibile recarsi presso un
concessionario o un’officina autorizzata
Toyota oppure presso un altro professionista
debitamente qualificato ed attrezzato per la
sostituzione di queste lampadine.
F Sotto al paraurti anteriore, allentare le viti
del deflettore A.
F Rimuovere il deflettore A.
Contattare un concessionario o un’officina
autorizzata Toyota oppure un altro
professionista debitamente qualificato ed
equipaggiato per la sostituzione di questo tipo
di guida per lampadine e luci a LED.
Presso i concessionari Toyota è disponibile un
kit di sostituzione.
Luci diurne / luci laterali

(fari allo xeno)
Proace_IT.indb 30920/07/2016 09:19

310
In caso di panne
Jumpy _it_Chap08_En-cas-de-panne_ed01-2016

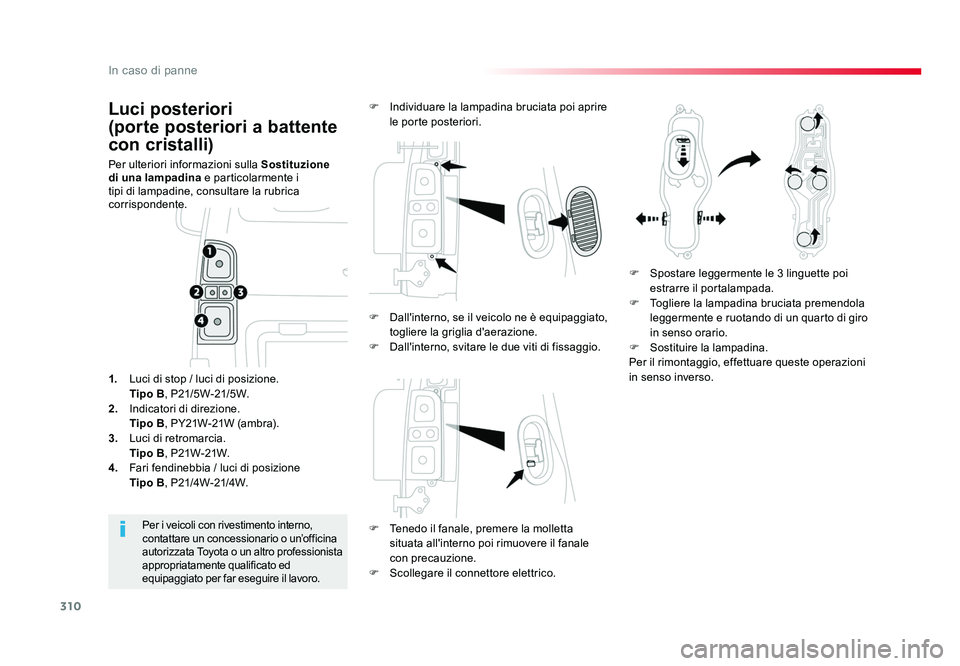

Luci posteriori
(porte posteriori a battente
con cristalli)
Per ulteriori informazioni sulla Sostituzione
di una lampadina e particolarmente i
tipi di lampadine, consultare la rubrica
corrispondente.
F Tenedo il fanale, premere la molletta situata all'interno poi rimuovere il fanale
con precauzione.
F Scollegare il connettore elettrico.
Per i veicoli con rivestimento interno,
contattare un concessionario o un’officina
autorizzata Toyota o un altro professionista
appropriatamente qualificato ed
equipaggiato per far eseguire il lavoro.
1. Luci di stop / luci di posizione.
Tipo B , P21/5W-21/5W.
2. Indicatori di direzione.
Tipo B , PY21W-21W (ambra).
3. Luci di retromarcia.
Tipo B , P21W-21W.
4. Fari fendinebbia / luci di posizione
Tipo B , P21/4W-21/4W. F
Individuare la lampadina bruciata poi aprire
le porte posteriori.
F Spostare leggermente le 3 linguette poi
estrarre il portalampada.
F Togliere la lampadina bruciata premendola
leggermente e ruotando di un quarto di giro
in senso orario.
F Sostituire la lampadina.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
F Dall'interno, se il veicolo ne è equipaggiato,
togliere la griglia d'aerazione.
F Dall'interno, svitare le due viti di fissaggio.
Proace_IT.indb 31020/07/2016 09:19

311
8
In caso di panne
Jumpy _it_Chap08_En-cas-de-panne_ed01-2016

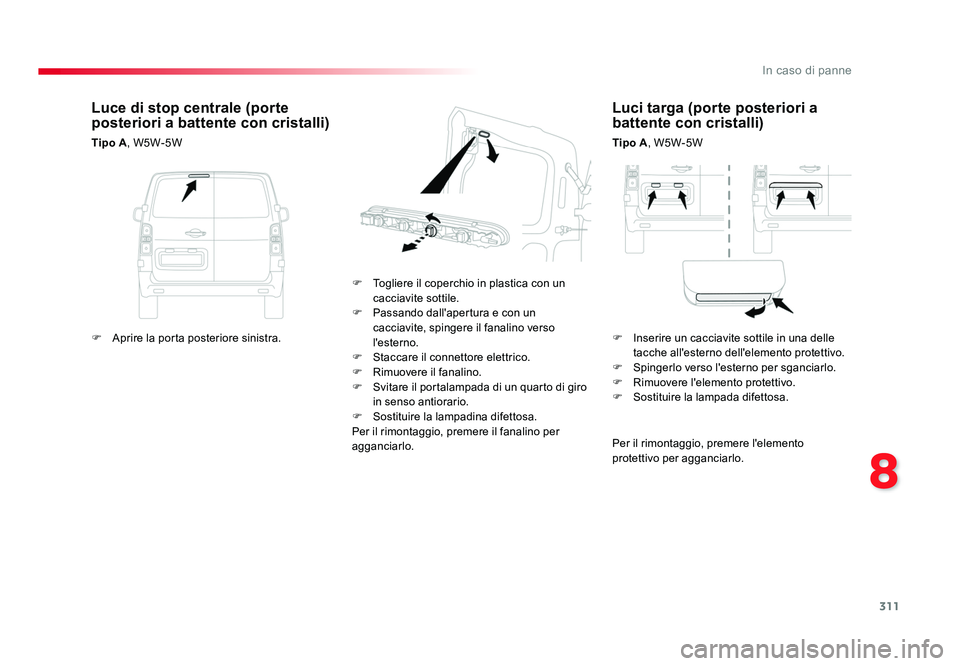

Luci targa (porte posteriori a
battente con cristalli)
Tipo A, W5W-5W
F Togliere il coperchio in plastica con un cacciavite sottile.
F Passando dall'apertura e con un cacciavite, spingere il fanalino verso
l'esterno.
F Staccare il connettore elettrico.
F Rimuovere il fanalino.
F Svitare il portalampada di un quarto di giro
in senso antiorario.
F Sostituire la lampadina difettosa.
Per il rimontaggio, premere il fanalino per
agganciarlo.
Luce di stop centrale (porte
posteriori a battente con cristalli)
Tipo A , W5W-5W
Per il rimontaggio, premere l'elemento
protettivo per agganciarlo.
F Aprire la porta posteriore sinistra.
F Inserire un cacciavite sottile in una delle
tacche all'esterno dell'elemento protettivo.
F Spingerlo verso l'esterno per sganciarlo.
F Rimuovere l'elemento protettivo.
F Sostituire la lampada difettosa.
Proace_IT.indb 31120/07/2016 09:19

312
In caso di panne
Jumpy _it_Chap08_En-cas-de-panne_ed01-2016

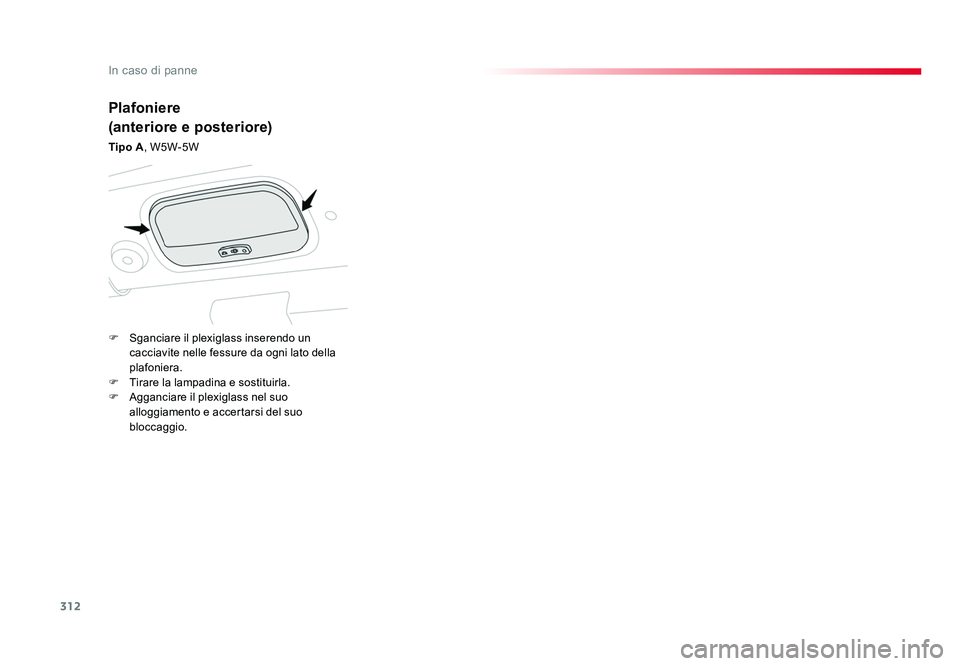

Plafoniere
(anteriore e posteriore)
Tipo A, W5W-5W
F Sganciare il plexiglass inserendo un
cacciavite nelle fessure da ogni lato della
plafoniera.
F Tirare la lampadina e sostituirla.
F Agganciare il plexiglass nel suo alloggiamento e accertarsi del suo
bloccaggio.
