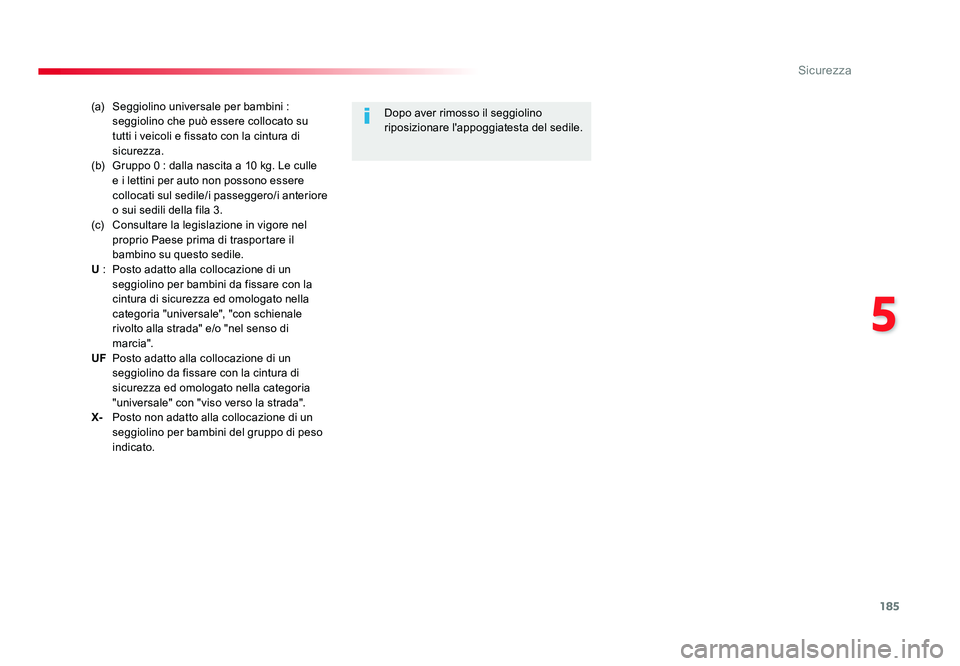

185
5
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
(a) Seggiolino universale per bambini :
seggiolino che può essere collocato su
tutti i veicoli e fissato con la cintura di
sicurezza.
(b) Gruppo 0 : dalla nascita a 10 kg. Le culle
e i lettini per auto non possono essere
collocati sul sedile/i passeggero/i anteriore
o sui sedili della fila 3.
(c) Consultare la legislazione in vigore nel
proprio Paese prima di trasportare il
bambino su questo sedile.
U : Posto adatto alla collocazione di un seggiolino per bambini da fissare con la
cintura di sicurezza ed omologato nella
categoria "universale", "con schienale
rivolto alla strada" e/o "nel senso di
marcia".
UF Posto adatto alla collocazione di un
seggiolino da fissare con la cintura di
sicurezza ed omologato nella categoria
"universale" con "viso verso la strada".
X- Posto non adatto alla collocazione di un seggiolino per bambini del gruppo di peso
indicato. Dopo aver rimosso il seggiolino
riposizionare l'appoggiatesta del sedile.
Proace_IT.indb 18520/07/2016 09:18

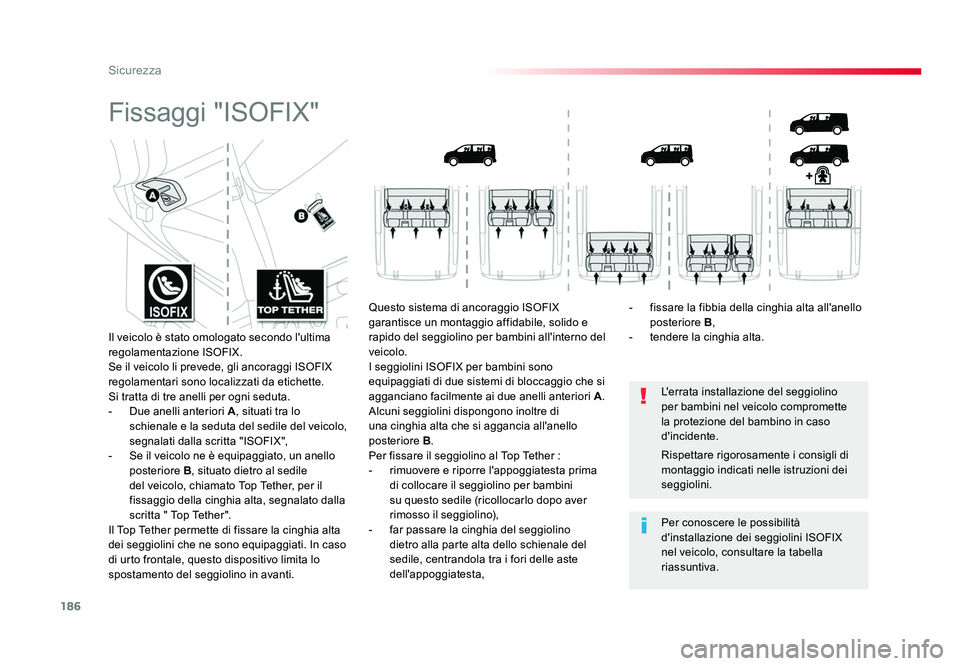

186
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
Fissaggi "ISOFIX"
L'errata installazione del seggiolino
per bambini nel veicolo compromette
la protezione del bambino in caso
d'incidente.
Per conoscere le possibilità
d'installazione dei seggiolini ISOFIX
nel veicolo, consultare la tabella
riassuntiva. Rispettare rigorosamente i consigli di
montaggio indicati nelle istruzioni dei
seggiolini.
Il veicolo è stato omologato secondo l'ultima
regolamentazione ISOFIX.
Se il veicolo li prevede, gli ancoraggi ISOFIX
regolamentari sono localizzati da etichette.
Si tratta di tre anelli per ogni seduta.
- Due anelli anteriori A
, situati tra lo
schienale e la seduta del sedile del veicolo,
segnalati dalla scritta "ISOFIX",
- Se il veicolo ne è equipaggiato, un anello posteriore B , situato dietro al sedile
del veicolo, chiamato Top Tether, per il
fissaggio della cinghia alta, segnalato dalla
scritta " Top Tether".
Il Top Tether permette di fissare la cinghia alta
dei seggiolini che ne sono equipaggiati. In caso
di urto frontale, questo dispositivo limita lo
spostamento del seggiolino in avanti. Questo sistema di ancoraggio ISOFIX
garantisce un montaggio affidabile, solido e
rapido del seggiolino per bambini all'interno del
veicolo.
I seggiolini ISOFIX per bambini sono
equipaggiati di due sistemi di bloccaggio che si
agganciano facilmente ai due anelli anteriori
A.
Alcuni seggiolini dispongono inoltre di
una cinghia alta che si aggancia all'anello
posteriore B .
Per fissare il seggiolino al Top Tether :
- rimuovere e riporre l'appoggiatesta prima di collocare il seggiolino per bambini
su questo sedile (ricollocarlo dopo aver
rimosso il seggiolino),
- far passare la cinghia del seggiolino
dietro alla parte alta dello schienale del
sedile, centrandola tra i fori delle aste
dell'appoggiatesta, -
fissare la fibbia della cinghia alta all'anello
posteriore B ,
- tendere la cinghia alta.
Proace_IT.indb 18620/07/2016 09:18

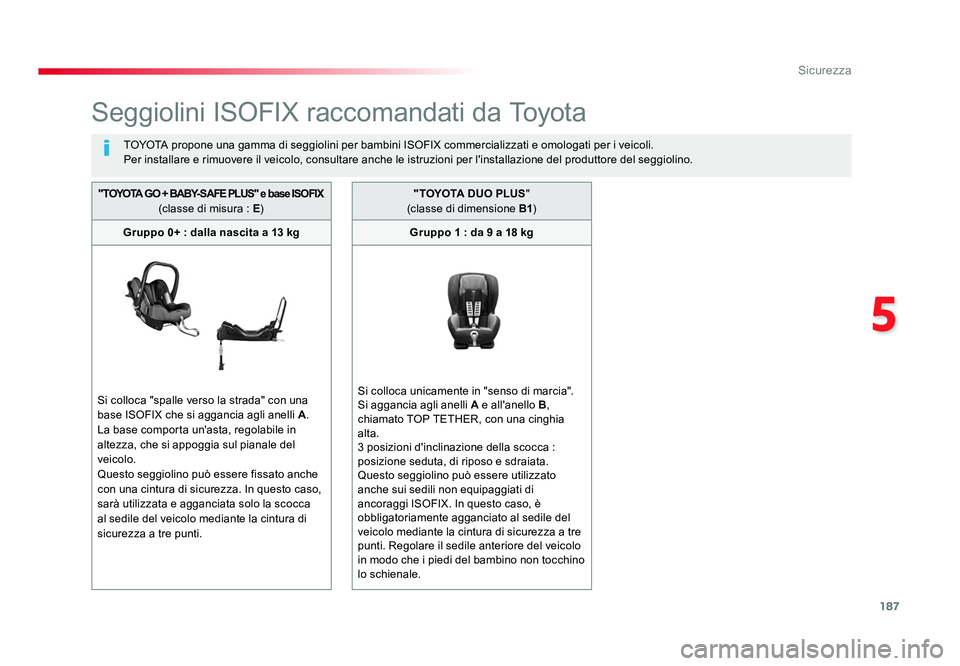

187
5
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
Seggiolini ISOFIX raccomandati da To y o t a
TOYOTA propone una gamma di seggiolini per bambini ISOFIX commercializzati e omologati per i veicoli.
Per installare e rimuovere il veicolo, consultare anche le istruzioni per l'installazione del produttore del seggiolino.
"TOYOTA GO + BABY- SAFE PLUS" e base ISOFIX
(classe di misura : E)
Gruppo 0+ : dalla nascita a 13 kg
Si colloca "spalle verso la strada" con una
base ISOFIX che si aggancia agli anelli A.
La base comporta un'asta, regolabile in
altezza, che si appoggia sul pianale del
veicolo.
Questo seggiolino può essere fissato anche
con una cintura di sicurezza. In questo caso,
sarà utilizzata e agganciata solo la scocca
al sedile del veicolo mediante la cintura di
sicurezza a tre punti. " T OYO TA
DUO PLUS "
(classe di dimensione B1)
Gruppo 1 : da 9 a 18 kg
Si colloca unicamente in "senso di marcia".
Si aggancia agli anelli A e all'anello B,
chiamato TOP TETHER, con una cinghia
alta.
3 posizioni d'inclinazione della scocca :
posizione seduta, di riposo e sdraiata.
Questo seggiolino può essere utilizzato
anche sui sedili non equipaggiati di
ancoraggi ISOFIX. In questo caso, è
obbligatoriamente agganciato al sedile del
veicolo mediante la cintura di sicurezza a tre
punti. Regolare il sedile anteriore del veicolo
in modo che i piedi del bambino non tocchino
lo schienale.
Proace_IT.indb 18720/07/2016 09:18

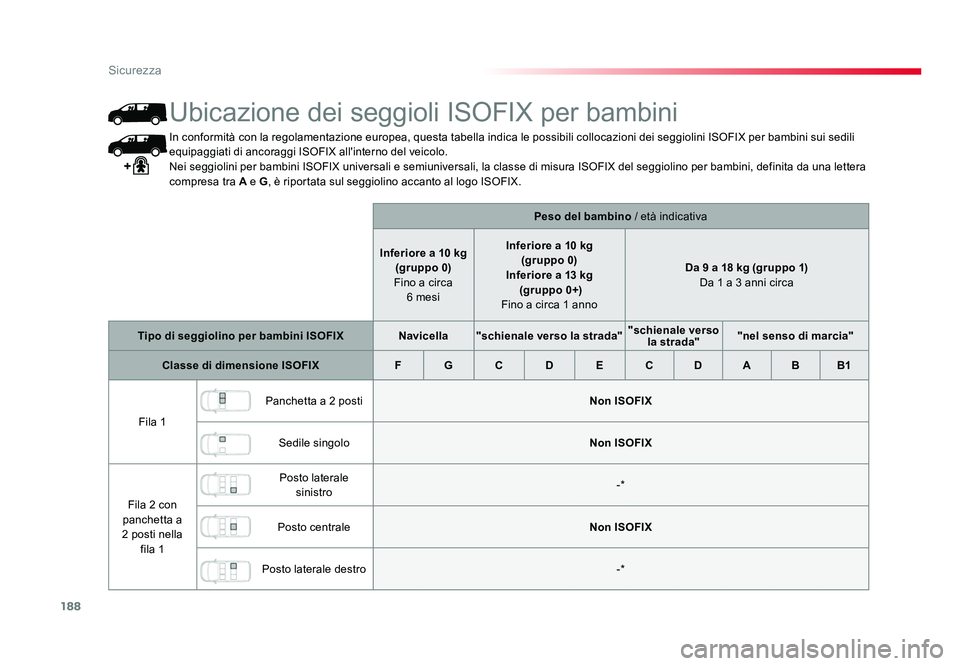

188
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX per bambini sui sedili
equipaggiati di ancoraggi ISOFIX all'interno del veicolo.
Nei seggiolini per bambini ISOFIX universali e semiuniversali, la classe di misura ISOFIX del seggiolino per bambini, definita da una lettera
compresa tra A e G, è riportata sul seggiolino accanto al logo ISOFIX.
Peso del bambino / età indicativa
Inferiore a 10 kg (gruppo 0)
Fino a circa 6 mesi Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg (gruppo 0+)
Fino a circa 1 anno Da 9 a 18
kg (gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIX Navicella"schienale verso la strada" "schienale verso
la strada" "nel senso di marcia"
Classe di dimensione ISOFIX F G C D E C D A B B1
Fila 1 Panchetta a 2 posti
Non ISOFIX
Sedile singolo Non ISOFIX
Fila 2 con
panchetta a
2 posti nella fila 1 Posto laterale
sinistro -*
Posto centrale Non ISOFIX
Posto laterale destro -*
Ubicazione dei seggioli ISOFIX per bambini
Proace_IT.indb 18820/07/2016 09:18

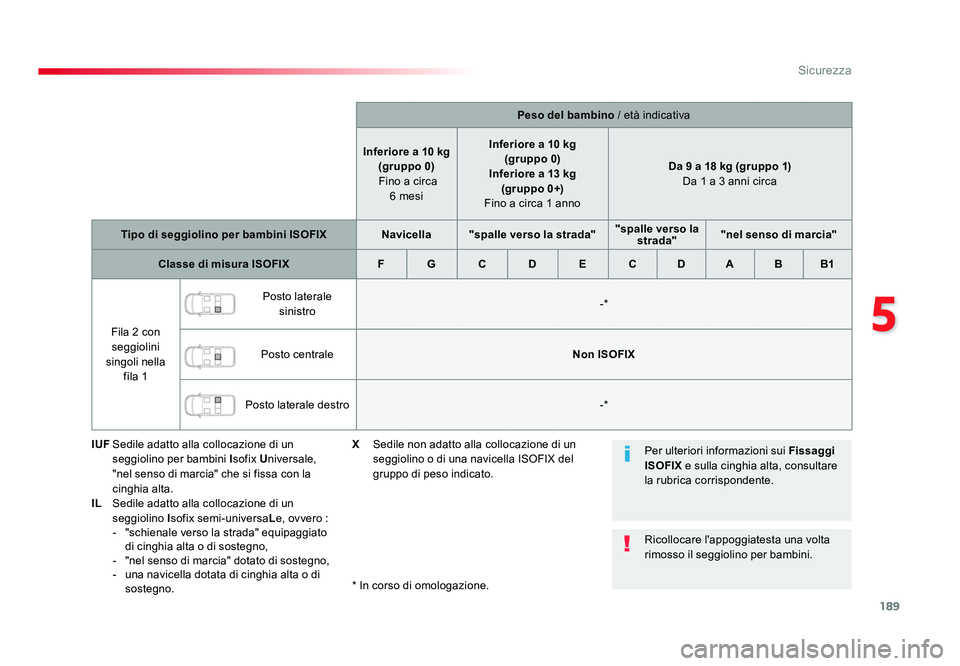

189
5
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
Peso del bambino / età indicativa
Inferiore a 10 kg (gruppo 0)
Fino a circa 6 mesi Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg (gruppo 0+)
Fino a circa 1 anno Da 9 a 18
kg (gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIX Navicella "spalle verso la strada""spalle verso la
strada" "nel senso di marcia"
Classe di misura ISOFIX F G C D E C D A B B1
Fila 2 con seggiolini
singoli nella fila 1 Posto laterale
sinistro -*
Posto centrale Non ISOFIX
Posto laterale destro -*
IUF Sedile adatto alla collocazione di un
seggiolino per bambini Isofix U niversale,
"nel senso di marcia" che si fissa con la
cinghia alta.
IL Sedile adatto alla collocazione di un
seggiolino Isofix semi-universa Le, ovvero :
- "schienale verso la strada" equipaggiato
di cinghia alta o di sostegno,
- "nel senso di marcia" dotato di sostegno,
- una navicella dotata di cinghia alta o di sostegno. * In corso di omologazione. Per ulteriori informazioni sui
Fissaggi
ISOFIX e sulla cinghia alta, consultare
la rubrica corrispondente.
Ricollocare l'appoggiatesta una volta
rimosso il seggiolino per bambini.
X Sedile non adatto alla collocazione di un
seggiolino o di una navicella ISOFIX del
gruppo di peso indicato.
Proace_IT.indb 18920/07/2016 09:18

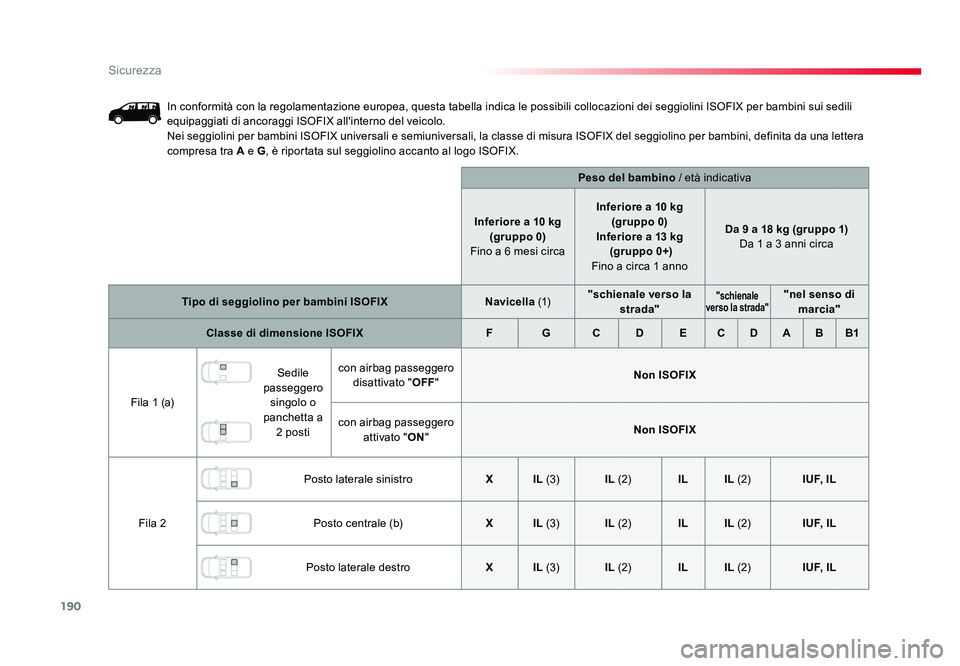

190
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX per bambini sui sedili
equipaggiati di ancoraggi ISOFIX all'interno del veicolo.
Nei seggiolini per bambini ISOFIX universali e semiuniversali, la classe di misura ISOFIX del seggiolino per bambini, definita da una lettera
compresa tra A e G, è riportata sul seggiolino accanto al logo ISOFIX.
Peso del bambino / età indicativa
Inferiore a 10 kg (gruppo 0)
Fino a 6 mesi circa Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg (gruppo 0+)
Fino a circa 1 anno Da 9 a 18
kg (gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIX Navicella (1) "schienale verso la
strada"
"schienale
verso la strada""nel senso di
marcia"
Classe di dimensione ISOFIX F G C D E C D A B B1
Fila 1 (a) Sedile
passeggero singolo o
panchetta a 2 posti con airbag passeggero
disattivato " OFF" Non ISOFIX
con airbag passeggero attivato " ON" Non ISOFIX
Fila 2 Posto laterale sinistro
XIL (3) IL (2) IL IL (2) I U F, I L
Posto centrale (b) XIL (3) IL (2) IL IL (2) I U F, I L
Posto laterale destro XIL (3) IL (2) IL IL (2) I U F, I L
Proace_IT.indb 19020/07/2016 09:18

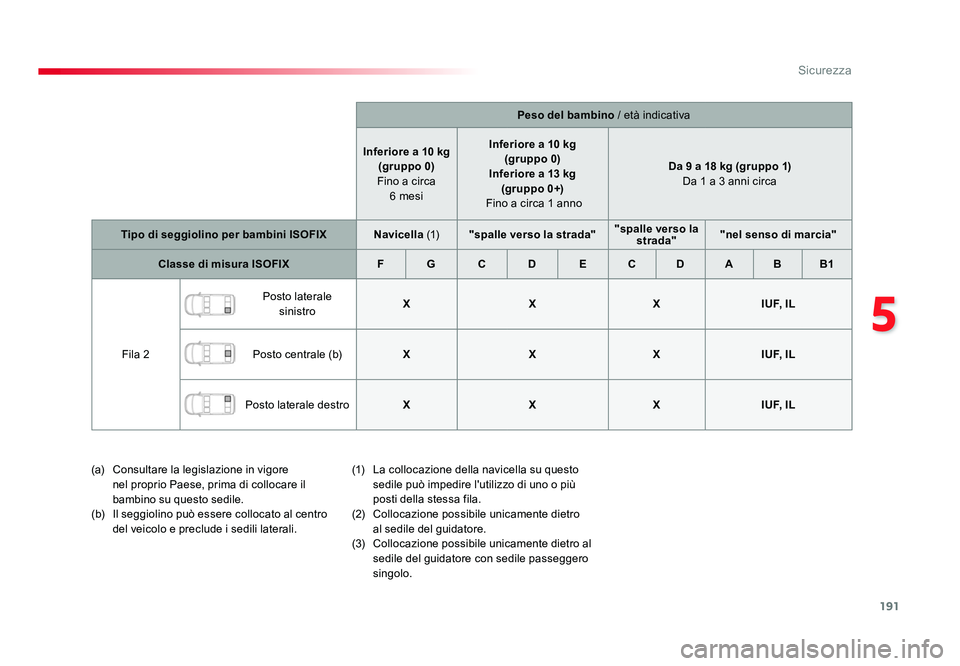

191
5
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
Peso del bambino / età indicativa
Inferiore a 10 kg (gruppo 0)
Fino a circa 6 mesi Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg (gruppo 0+)
Fino a circa 1 anno Da 9 a 18
kg (gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIX Navicella (1)"spalle verso la strada" "spalle verso la
strada" "nel senso di marcia"
Classe di misura ISOFIX F G C D E C D A B B1
Fila 2 Posto laterale
sinistro X
XXI U F, I L
Posto centrale (b) XXXI U F, I L
Posto laterale destro XXXI U F, I L
(a) Consultare la legislazione in vigore
nel proprio Paese, prima di collocare il
bambino su questo sedile.
(b) Il seggiolino può essere collocato al centro
del veicolo e preclude i sedili laterali. (1)
La collocazione della navicella su questo
sedile può impedire l'utilizzo di uno o più
posti della stessa fila.
(2) Collocazione possibile unicamente dietro
al sedile del guidatore.
(3) Collocazione possibile unicamente dietro al
sedile del guidatore con sedile passeggero
singolo.
Proace_IT.indb 19120/07/2016 09:18

192
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
IUF Sedile adatto alla collocazione di un
seggiolino per bambini Isofix U niversale,
"nel senso di marcia" che si fissa con la
cinghia alta.
IL Sedile adatto alla collocazione di un
seggiolino Isofix semi-universa Le, ovvero :
- "schienale verso la strada" equipaggiato
di cinghia alta o di sostegno,
- "nel senso di marcia" dotato di sostegno,
- una navicella dotata di cinghia alta o di sostegno.
X Sedile non adatto alla collocazione di un seggiolino per bambini o di una navicella
ISOFIX del gruppo di peso indicato. Ricollocare l'appoggiatesta una volta
rimosso il seggiolino per bambini. Per ulteriori informazioni sui
Fissaggi
ISOFIX e particolarmente sulla cinghia
alta, leggere la rubrica corrispondente.
