89
2
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
La presa in conto della chiusura è
segnalata dal lampeggiamento degli
indicatori di direzione per alcuni secondi
accompagnata da un segnale sonoro.
Il movimento della porta s’inverte se
il movimento del piede è realizzato
durante la manovra.
Se il veicolo ne è equipaggiato, i
retrovisori elettrici si chiudono al
bloccaggio del veicolo.

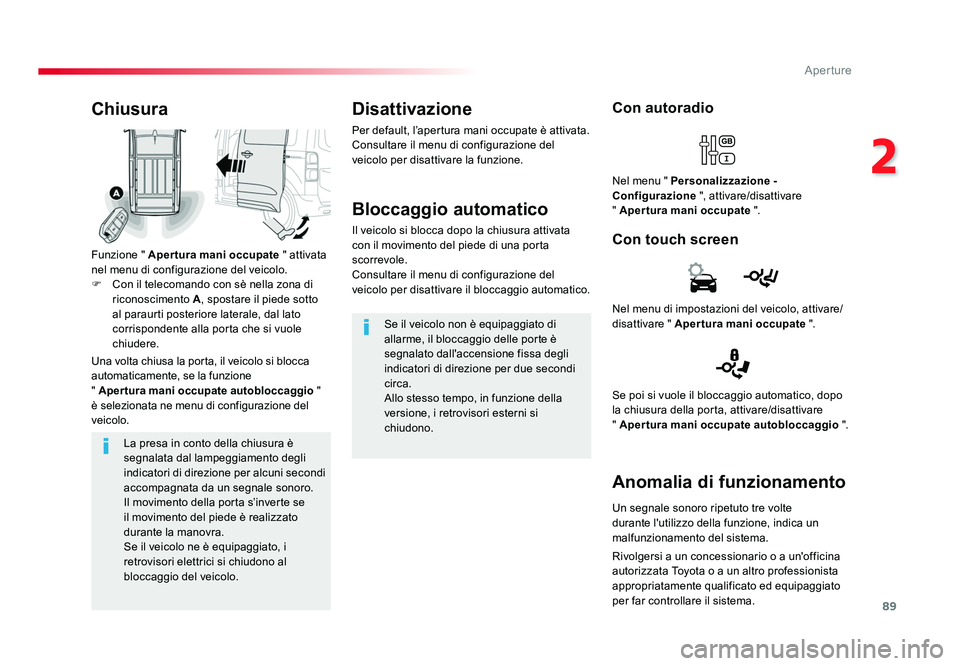

Chiusura
Funzione " Apertura mani occupate " attivata
nel menu di configurazione del veicolo.
F Con il telecomando con sè nella zona di riconoscimento A , spostare il piede sotto
al paraurti posteriore laterale, dal lato
corrispondente alla porta che si vuole
chiudere.
Una volta chiusa la porta, il veicolo si blocca
automaticamente, se la funzione
" Apertura mani occupate autobloccaggio "
è selezionata ne menu di configurazione del
veicolo.
Con autoradio
Con touch screen
Nel menu " Personalizzazione -
Configurazione ", attivare/disattivare
" Apertura mani occupate ".
Disattivazione
Per default, l’apertura mani occupate è attivata.
Consultare il menu di configurazione del
veicolo per disattivare la funzione.
Bloccaggio automatico
Il veicolo si blocca dopo la chiusura attivata
con il movimento del piede di una porta
scorrevole.
Consultare il menu di configurazione del
veicolo per disattivare il bloccaggio automatico.
Se il veicolo non è equipaggiato di
allarme, il bloccaggio delle porte è
segnalato dall'accensione fissa degli
indicatori di direzione per due secondi
circa.
Allo stesso tempo, in funzione della
versione, i retrovisori esterni si
chiudono. Nel menu di impostazioni del veicolo, attivare/
disattivare " Apertura mani occupate
".
Se poi si vuole il bloccaggio automatico, dopo
la chiusura della porta, attivare/disattivare
" Apertura mani occupate autobloccaggio ".
Anomalia di funzionamento
Un segnale sonoro ripetuto tre volte
durante l'utilizzo della funzione, indica un
malfunzionamento del sistema.
Rivolgersi a un concessionario o a un'officina
autorizzata Toyota o a un altro professionista
appropriatamente qualificato ed equipaggiato
per far controllare il sistema.
Proace_IT.indb 8920/07/2016 09:17

90
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
Accertarsi che oggetti o persone non
impediscano la chiusura o l'apertura
corretta delle porte.
Prestare attenzione ai bambini durante
le manovre delle porte.
Se l’opzione " Apertura mani
occupate autobloccaggio
" è
selezionata nel menu del veicolo e dopo
la chiusura della porta, verificare che le
porte del veicolo siano bloccate.
In effetti, il bloccaggio non avverrà :
- se il contatto è inserito,
- se una delle portiere o il portellone posteriore è aperto,
- se un telecomando del "Sistema di accesso e avviamento intelligente"
si trova all'interno del veicolo.
Se più movimenti del piede non hanno
alcun effetto, attendere alcuni secondi
prima di ricominciare.
La funzione si disattiva
automaticamente in caso di pioggia
battente o di accumulo di neve.
In caso di mancato funzionamento,
verificare che il telecomando non sia
esposto ad un campo elettromagnetico
(smar tphone, ...).
La funzione potrebbe essere alterata
dalla presenza di una protesi alle
gambe.
Questa funzione potrebbe non
funzionare correttamente se il veicolo è
equipaggiato di rotula per gancio traino. La porta laterale potrebbe aprirsi o
chiudersi in modo intempestivo se :
- il veicolo è equipaggiato di rotula
per gancio traino,
- si attacca o si stacca un rimorchio,
- si monta o si smonta un portabiciclette,
- si caricano o si scaricano delle biciclette su un portabiciclette,
- si appoggia o si solleva qualcosa dietro al veicolo,
- un animale si avvicina al paraurti,
- si lava il veicolo,
- si effettua una manutenzione del veicolo,
- si sostituisce una ruota.
Per evitare un funzionamento
intempestivo, allontanare la chiave
o disattivare la funzione dal menu di
configurazione del veicolo.
Proace_IT.indb 9020/07/2016 09:17

91
2
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
Se la porta a battente sinistra è
chiusa male (la porta destra non è
r ilevat a) :
- a veicolo fermo e a motore avviato, questa spia si accende,
accompagnata da un messaggio
d’allarme per alcuni secondi,
- a veicolo marciante (velocità superiore a 10 km/h), questa
spia si accende, accompagnata
da un segnale sonoro e da un
messaggio d'allarme per alcuni
secondi.
Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente e, in
particolare, sullo sbloccaggio totale o
selettivo, fare riferimento alla sezione
corrispondente.

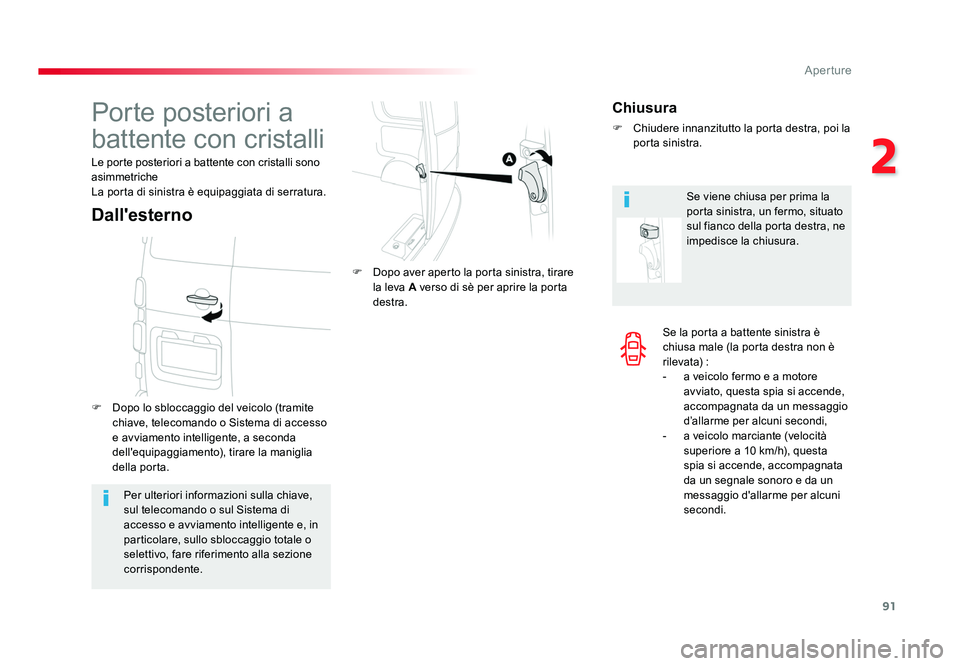

Porte posteriori a
battente con cristalli
Le porte posteriori a battente con cristalli sono
asimmetriche
La porta di sinistra è equipaggiata di serratura.
F
Dopo lo sbloccaggio del veicolo (tramite
chiave, telecomando o Sistema di accesso
e avviamento intelligente, a seconda
dell'equipaggiamento), tirare la maniglia
della porta. F Dopo aver aperto la porta sinistra, tirare
la leva A verso di sè per aprire la porta
destra.
Dall'esterno
Chiusura
F Chiudere innanzitutto la porta destra, poi la porta sinistra.
Se viene chiusa per prima la
porta sinistra, un fermo, situato
sul fianco della porta destra, ne
impedisce la chiusura.
Proace_IT.indb 9120/07/2016 09:17

92
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016

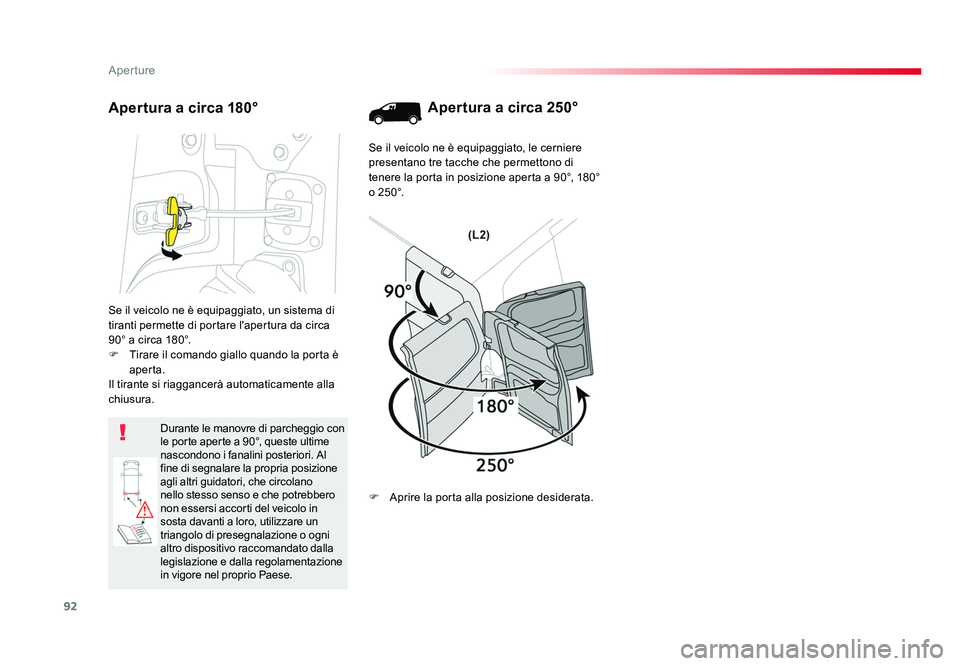

Se il veicolo ne è equipaggiato, un sistema di
tiranti permette di portare l'apertura da circa
90° a circa 180°.
F Tirare il comando giallo quando la porta è aperta.
Il tirante si riaggancerà automaticamente alla
chiusura.
Durante le manovre di parcheggio con
le porte aperte a 90°, queste ultime
nascondono i fanalini posteriori. Al
fine di segnalare la propria posizione
agli altri guidatori, che circolano
nello stesso senso e che potrebbero
non essersi accorti del veicolo in
sosta davanti a loro, utilizzare un
triangolo di presegnalazione o ogni
altro dispositivo raccomandato dalla
legislazione e dalla regolamentazione
in vigore nel proprio Paese.
Apertura a circa 180° Apertura a circa 250°
Se il veicolo ne è equipaggiato, le cerniere
presentano tre tacche che permettono di
tenere la porta in posizione aperta a 90°, 180°
o 2 5 0 °.
F
Aprire la porta alla posizione desiderata.
Proace_IT.indb 9220/07/2016 09:17

93
2
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
Se la sicurezza bambini è attivata, la
maniglia è inoperante.
Per ulteriori informazioni sulla
Sicurezza bambini, consultare la
rubrica corrispondente.

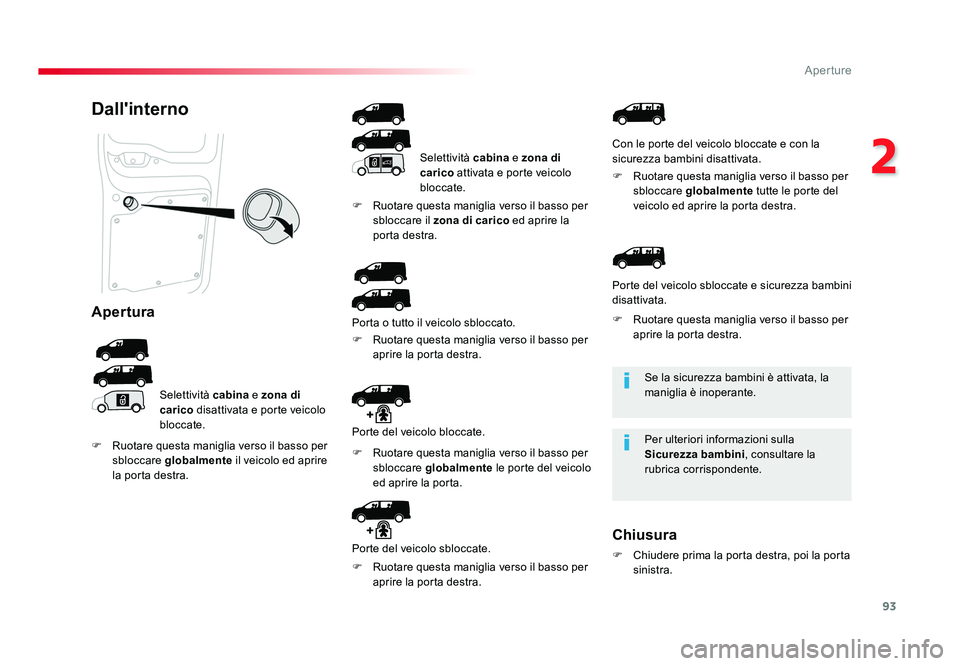

Dall'interno
Apertura
Selettività cabina e zona di
carico disattivata e porte veicolo
bloccate. Selettività cabina
e zona di
carico attivata e porte veicolo
bloccate.
Porta o tutto il veicolo sbloccato.
F Ruotare questa maniglia verso il basso per sbloccare globalmente il veicolo ed aprire
la porta destra. F Ruotare questa maniglia verso il basso per
sbloccare il zona di carico ed aprire la
porta destra.
F Ruotare questa maniglia verso il basso per aprire la porta destra.
Chiusura
F Chiudere prima la porta destra, poi la porta sinistra.
Con le porte del veicolo bloccate e con la
sicurezza bambini disattivata.
F Ruotare questa maniglia verso il basso per
sbloccare globalmente tutte le porte del
veicolo ed aprire la porta destra.
Porte del veicolo bloccate.
F Ruotare questa maniglia verso il basso per sbloccare globalmente le porte del veicolo
ed aprire la porta.
Porte del veicolo sbloccate.
F Ruotare questa maniglia verso il basso per aprire la porta destra. Porte del veicolo sbloccate e sicurezza bambini
disattivata.
F Ruotare questa maniglia verso il basso per
aprire la porta destra.
Proace_IT.indb 9320/07/2016 09:17

94
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente e, in
particolare, sullo sbloccaggio totale o
selettivo, fare riferimento alla sezione
corrispondente.Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente e, in
particolare, sullo sbloccaggio totale o
selettivo, fare riferimento alla sezione
corrispondente.

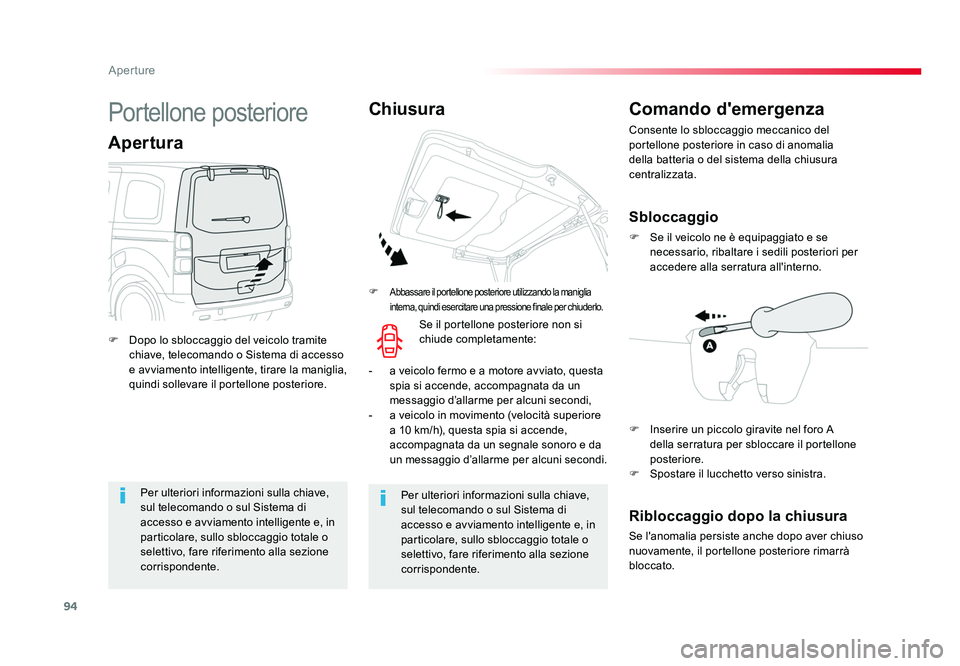

Portellone posteriore
F
Dopo lo sbloccaggio del veicolo tramite
chiave, telecomando o Sistema di accesso
e avviamento intelligente, tirare la maniglia,
quindi sollevare il portellone posteriore.
Apertura
F Abbassare il por tellone posteriore utilizzando la maniglia
interna, quindi esercitare una pressione finale per chiuderlo.
Chiusura Comando d'emergenza
Consente lo sbloccaggio meccanico del
portellone posteriore in caso di anomalia
della batteria o del sistema della chiusura
centralizzata.
Sbloccaggio
F Se il veicolo ne è equipaggiato e se
necessario, ribaltare i sedili posteriori per
accedere alla serratura all'interno.
Ribloccaggio dopo la chiusura
Se l'anomalia persiste anche dopo aver chiuso
nuovamente, il portellone posteriore rimarrà
bloccato.
Se il portellone posteriore non si
chiude completamente:
- a veicolo fermo e a motore avviato, questa spia si accende, accompagnata da un
messaggio d’allarme per alcuni secondi,
- a veicolo in movimento (velocità superiore a 10 km/h), questa spia si accende,
accompagnata da un segnale sonoro e da
un messaggio d’allarme per alcuni secondi. F Inserire un piccolo giravite nel foro A
della serratura per sbloccare il portellone
posteriore.
F Spostare il lucchetto verso sinistra.
Proace_IT.indb 9420/07/2016 09:17

95
2
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016

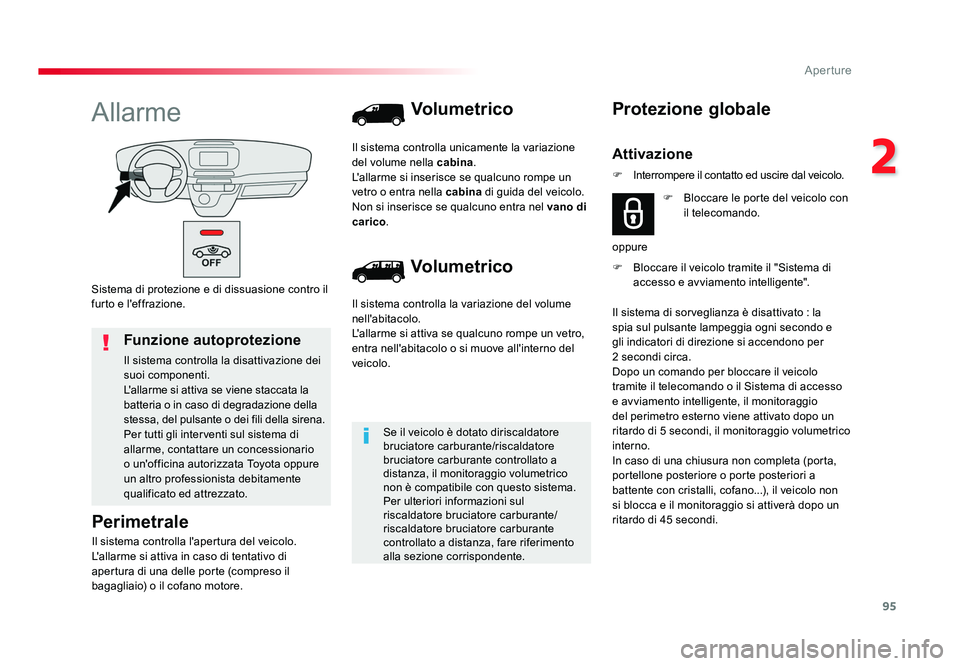

Sistema di protezione e di dissuasione contro il
furto e l'effrazione.
Allarme
Perimetrale
Il sistema controlla l'apertura del veicolo.
L'allarme si attiva in caso di tentativo di
apertura di una delle porte (compreso il
bagagliaio) o il cofano motore.
Funzione autoprotezione
Il sistema controlla la disattivazione dei
suoi componenti.
L'allarme si attiva se viene staccata la
batteria o in caso di degradazione della
stessa, del pulsante o dei fili della sirena.
Per tutti gli interventi sul sistema di
allarme, contattare un concessionario
o un'officina autorizzata Toyota oppure
un altro professionista debitamente
qualificato ed attrezzato.
VolumetricoVolumetrico
Il sistema controlla la variazione del volume
nell'abitacolo.
L'allarme si attiva se qualcuno rompe un vetro,
entra nell'abitacolo o si muove all'interno del
veicolo. Il sistema controlla unicamente la variazione
del volume nella cabina
.
L'allarme si inserisce se qualcuno rompe un
vetro o entra nella cabina di guida del veicolo.
Non si inserisce se qualcuno entra nel vano di
carico .
Se il veicolo è dotato diriscaldatore
bruciatore carburante/riscaldatore
bruciatore carburante controllato a
distanza, il monitoraggio volumetrico
non è compatibile con questo sistema.
Per ulteriori informazioni sul
riscaldatore bruciatore carburante/
riscaldatore bruciatore carburante
controllato a distanza, fare riferimento
alla sezione corrispondente. F Bloccare il veicolo tramite il "Sistema di
accesso e avviamento intelligente".
Protezione globale
Attivazione
F Bloccare le porte del veicolo con il telecomando.
oppure
Il sistema di sorveglianza è disattivato : la
spia sul pulsante lampeggia ogni secondo e
gli indicatori di direzione si accendono per
2 secondi circa.
Dopo un comando per bloccare il veicolo
tramite il telecomando o il Sistema di accesso
e avviamento intelligente, il monitoraggio
del perimetro esterno viene attivato dopo un
ritardo di 5 secondi, il monitoraggio volumetrico
interno.
In caso di una chiusura non completa (porta,
portellone posteriore o porte posteriori a
battente con cristalli, cofano...), il veicolo non
si blocca e il monitoraggio si attiverà dopo un
ritardo di 45 secondi. F Interrompere il contatto ed uscire dal veicolo.
Proace_IT.indb 9520/07/2016 09:17

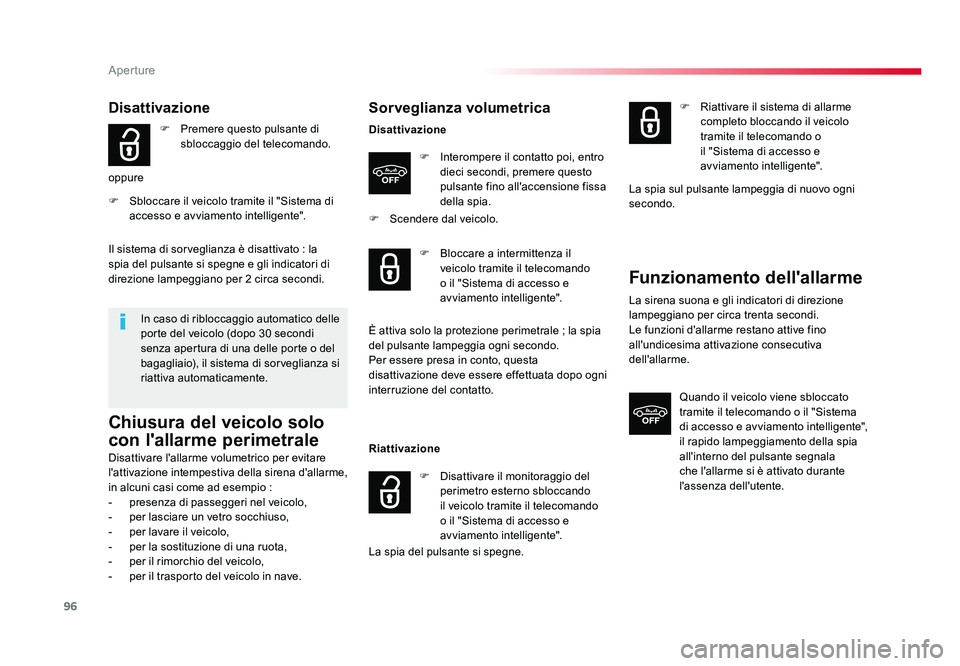

96
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
Disattivazione
F Premere questo pulsante di
sbloccaggio del telecomando.
oppure
F Sbloccare il veicolo tramite il "Sistema di accesso e avviamento intelligente".
In caso di ribloccaggio automatico delle
porte del veicolo (dopo 30 secondi
senza apertura di una delle porte o del
bagagliaio), il sistema di sorveglianza si
riattiva automaticamente.
Il sistema di sorveglianza è disattivato : la
spia del pulsante si spegne e gli indicatori di
direzione lampeggiano per 2
circa secondi.
Chiusura del veicolo solo
con l'allarme perimetrale
Disattivare l'allarme volumetrico per evitare
l'attivazione intempestiva della sirena d'allarme,
in alcuni casi come ad esempio :
- presenza di passeggeri nel veicolo,
- per lasciare un vetro socchiuso,
- per lavare il veicolo,
- per la sostituzione di una ruota,
- per il rimorchio del veicolo,
- per il trasporto del veicolo in nave.
Sorveglianza volumetrica
Disattivazione
F Interompere il contatto poi, entro dieci secondi, premere questo
pulsante fino all'accensione fissa
della spia.
F Scendere dal veicolo.
Riattivazione
La spia del pulsante si spegne. F Bloccare a intermittenza il
veicolo tramite il telecomando
o il "Sistema di accesso e
avviamento intelligente".
È attiva solo la protezione perimetrale ; la spia
del pulsante lampeggia ogni secondo.
Per essere presa in conto, questa
disattivazione deve essere effettuata dopo ogni
interruzione del contatto.
F Disattivare il monitoraggio del perimetro esterno sbloccando
il veicolo tramite il telecomando
o il "Sistema di accesso e
avviamento intelligente". F Riattivare il sistema di allarme
completo bloccando il veicolo
tramite il telecomando o
il "Sistema di accesso e
avviamento intelligente".
La spia sul pulsante lampeggia di nuovo ogni
secondo.
Funzionamento dell'allarme
La sirena suona e gli indicatori di direzione
lampeggiano per circa trenta secondi.
Le funzioni d'allarme restano attive fino
all'undicesima attivazione consecutiva
dell'allarme.
Quando il veicolo viene sbloccato
tramite il telecomando o il "Sistema
di accesso e avviamento intelligente",
il rapido lampeggiamento della spia
all'interno del pulsante segnala
che l'allarme si è attivato durante
l'assenza dell'utente.
Proace_IT.indb 9620/07/2016 09:17
