2016 TOYOTA PROACE Manuale duso (in Italian)

329
9
Caratteristiche tecniche
Jumpy _it_Chap09_caracteristiques-techniques_ed01-2016
* Con Vano di carico intelligente, flap rimosso
Compatto (L0)
Standard (L1)
Lungo (L2)
Proace_IT.indb 32920/07/2016 09:19

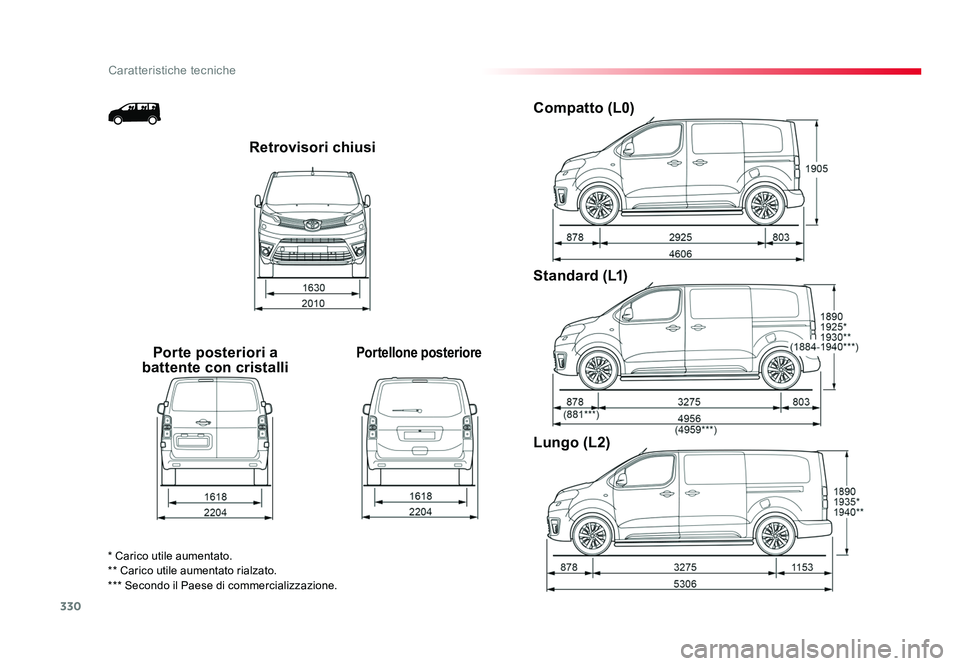

330
Caratteristiche tecniche
Jumpy _it_Chap09_caracteristiques-techniques_ed01-2016
Retrovisori chiusi
Porte posteriori a
battente con cristalli
Portellone posteriore
Compatto (L0)
Standard (L1)
Lungo (L2)
* Carico utile aumentato.
** Carico utile aumentato rialzato.
*** Secondo il Paese di commercializzazione.
Proace_IT.indb 33020/07/2016 09:19

331
9
Caratteristiche tecniche
Jumpy _it_Chap09_caracteristiques-techniques_ed01-2016

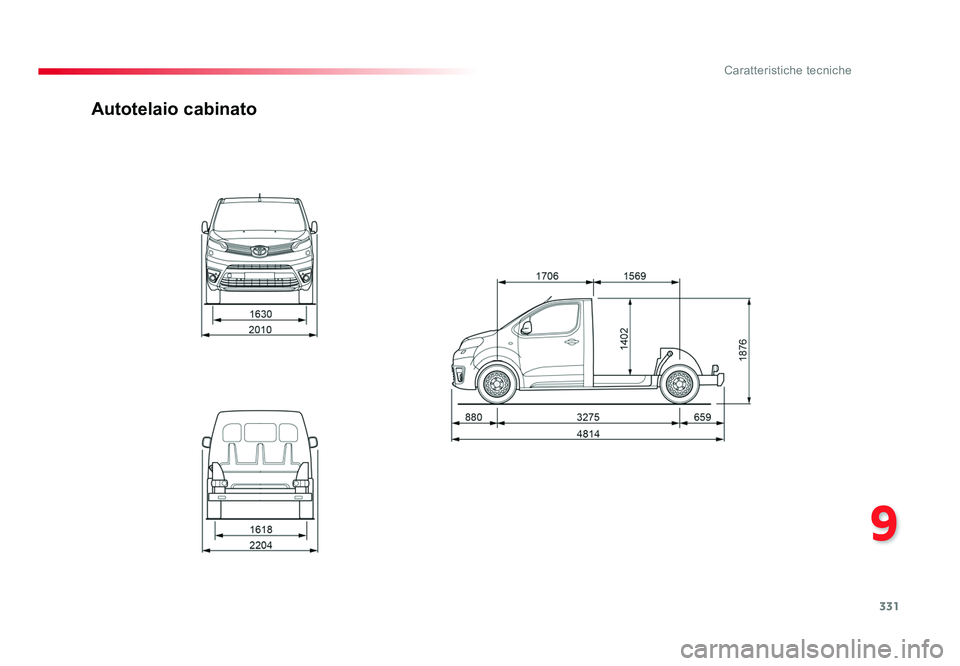

Autotelaio cabinato
Proace_IT.indb 33120/07/2016 09:19

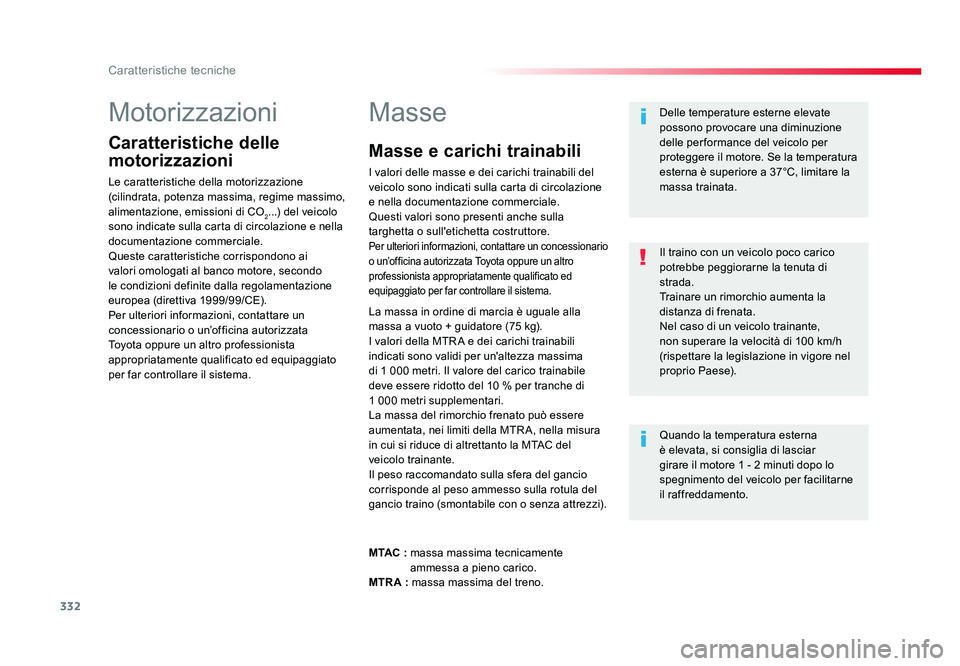

332
Caratteristiche tecniche
Jumpy _it_Chap09_caracteristiques-techniques_ed01-2016
Motorizzazioni
Caratteristiche delle
motorizzazioni
Le caratteristiche della motorizzazione
(cilindrata, potenza massima, regime massimo,
alimentazione, emissioni di CO
2...) del veicolo
sono indicate sulla carta di circolazione e nella
documentazione commerciale.
Queste caratteristiche corrispondono ai
valori omologati al banco motore, secondo
le condizioni definite dalla regolamentazione
europea (direttiva 1999/99/CE).
Per ulteriori informazioni, contattare un
concessionario o un’officina autorizzata
Toyota oppure un altro professionista
appropriatamente qualificato ed equipaggiato
per far controllare il sistema.
Masse
La massa in ordine di marcia è uguale alla
massa a vuoto + guidatore (75 kg).
I valori della MTR A e dei carichi trainabili
indicati sono validi per un'altezza massima
di 1 000 metri. Il valore del carico trainabile
deve essere ridotto del 10 % per tranche di
1 000 metri supplementari.
La massa del rimorchio frenato può essere
aumentata, nei limiti della MTR A, nella misura
in cui si riduce di altrettanto la MTAC del
veicolo trainante.
Il peso raccomandato sulla sfera del gancio
corrisponde al peso ammesso sulla rotula del
gancio traino (smontabile con o senza attrezzi). Delle temperature esterne elevate
possono provocare una diminuzione
delle per formance del veicolo per
proteggere il motore. Se la temperatura
esterna è superiore a 37°C, limitare la
massa trainata.
Quando la temperatura esterna
è elevata, si consiglia di lasciar
girare il motore 1 - 2 minuti dopo lo
spegnimento del veicolo per facilitarne
il raffreddamento. Il traino con un veicolo poco carico
potrebbe peggiorarne la tenuta di
strada.
Trainare un rimorchio aumenta la
distanza di frenata.
Nel caso di un veicolo trainante,
non superare la velocità di 100 km/h
(rispettare la legislazione in vigore nel
proprio Paese).
M TAC : massa massima tecnicamente
ammessa a pieno carico.
MTR A : massa massima del treno.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione
e nella documentazione commerciale.
Questi valori sono presenti anche sulla
targhetta o sull'etichetta costruttore.
Per ulteriori informazioni, contattare un concessionario
o un’officina autorizzata Toyota oppure un altro
professionista appropriatamente qualificato ed
equipaggiato per far controllare il sistema.
Proace_IT.indb 33220/07/2016 09:19

.
333
.9
Proace_IT.indb 33320/07/2016 09:19

334
Proace_IT.indb 33420/07/2016 09:19

335
9
Caratteristiche tecniche
Jumpy _it_Chap09_caracteristiques-techniques_ed01-2016

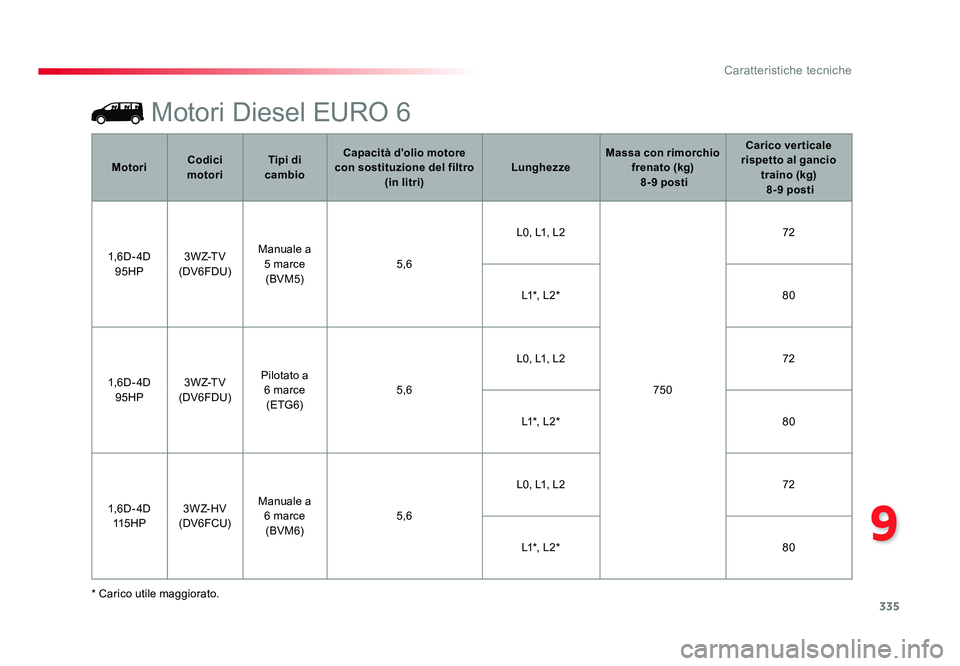

Motori Diesel EURO 6
* Carico utile maggiorato.Motori
Codici
motori Tipi di
cambio Capacità d'olio motore
con sostituzione del filtro (in litri) LunghezzeMassa con rimorchio
frenato (kg)
8-9 posti Carico verticale
rispetto al gancio traino (kg)
8-9 posti
1,6 D - 4D 95HP 3 W Z-T V

(DV6FDU) Manuale a
5 marce(BVM5) 5,6L0, L1, L2
75072
L1 *, L 2 * 80
1,6 D - 4D 95HP 3 W Z-T V
(DV6FDU) Pilotato a
6 marce(ETG6) 5,6L0, L1, L2
72
L1 *, L 2 * 80
1,6 D - 4D 115 H P 3 W Z- H V
(DV6FCU) Manuale a
6 marce(BVM 6) 5,6L0, L1, L2
72
L1 *, L 2 * 80
Proace_IT.indb 33520/07/2016 09:19

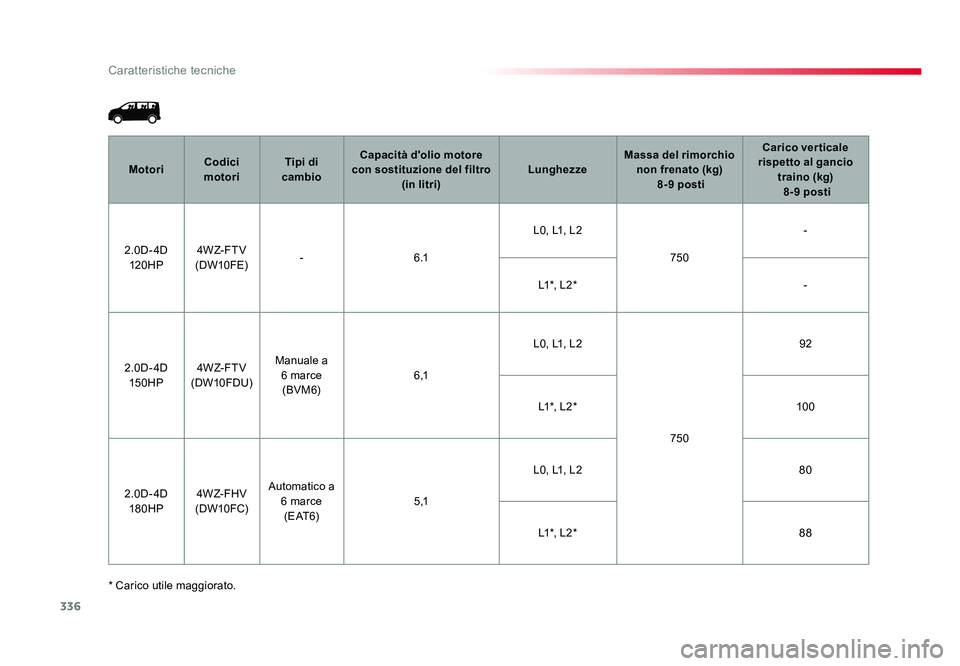

336
Caratteristiche tecniche
Jumpy _it_Chap09_caracteristiques-techniques_ed01-2016
* Carico utile maggiorato.Motori
Codici
motori Tipi di
cambio Capacità d'olio motore
con sostituzione del filtro (in litri) LunghezzeMassa del rimorchio
non frenato (kg)
8-9 posti Carico verticale
rispetto al gancio traino (kg)
8-9 posti
2.0D- 4D 120 H P 4W Z- F T V
(DW10FE) -
6 .1 L0, L1, L2
750-
L1 *, L 2 * -
2.0D- 4D 150HP 4W Z- F T V
(DW10FDU) Manuale a
6 marce(BVM 6) 6 ,1L0, L1, L2
75092
L1 *, L 2 * 10 0
2.0D- 4D 18 0HP 4W Z- FH V
(DW10 FC) Automatico a
6 marce( E AT 6) 5 ,1L0, L1, L2
80
L1 *, L 2 * 88
Proace_IT.indb 33620/07/2016 09:19
