2016 TOYOTA PROACE Manuale duso (in Italian)

113
3
Ergonomia e confort
Jumpy _it_Chap03_ergonomie-et-confort_ed01-2016

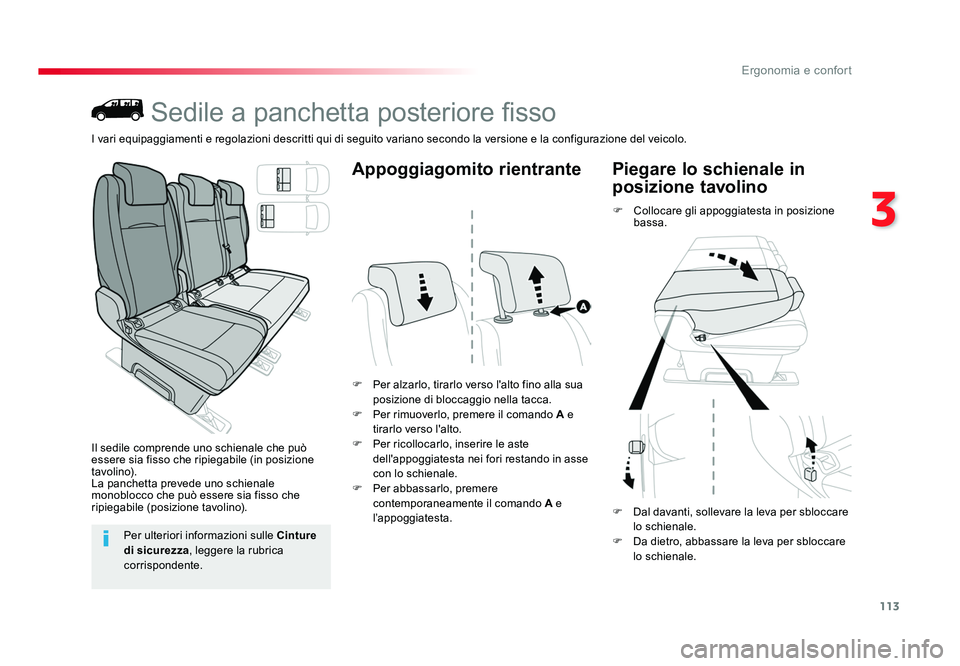

Sedile a panchetta posteriore fisso
Il sedile comprende uno schienale che può
essere sia fisso che ripiegabile (in posizione
t avo li n o).
La panchetta prevede uno schienale
monoblocco che può essere sia fisso che
ripiegabile (posizione tavolino).F
Per alzarlo, tirarlo verso l'alto fino alla sua
posizione di bloccaggio nella tacca.
F Per rimuoverlo, premere il comando A e
tirarlo verso l'alto.
F Per ricollocarlo, inserire le aste dell'appoggiatesta nei fori restando in asse
con lo schienale.
F Per abbassarlo, premere contemporaneamente il comando A e
l’appoggiatesta.
Appoggiagomito rientrante
F Collocare gli appoggiatesta in posizione bassa.
Piegare lo schienale in
posizione tavolino
Per ulteriori informazioni sulle Cinture
di sicurezza , leggere la rubrica
corrispondente. F
Dal davanti, sollevare la leva per sbloccare
lo schienale.
F Da dietro, abbassare la leva per sbloccare lo schienale.
I vari equipaggiamenti e regolazioni descritti qui di seguito variano secondo la versione e la configurazione del veicolo.
Proace_IT.indb 11320/07/2016 09:17

114
Ergonomia e confort
Jumpy _it_Chap03_ergonomie-et-confort_ed01-2016

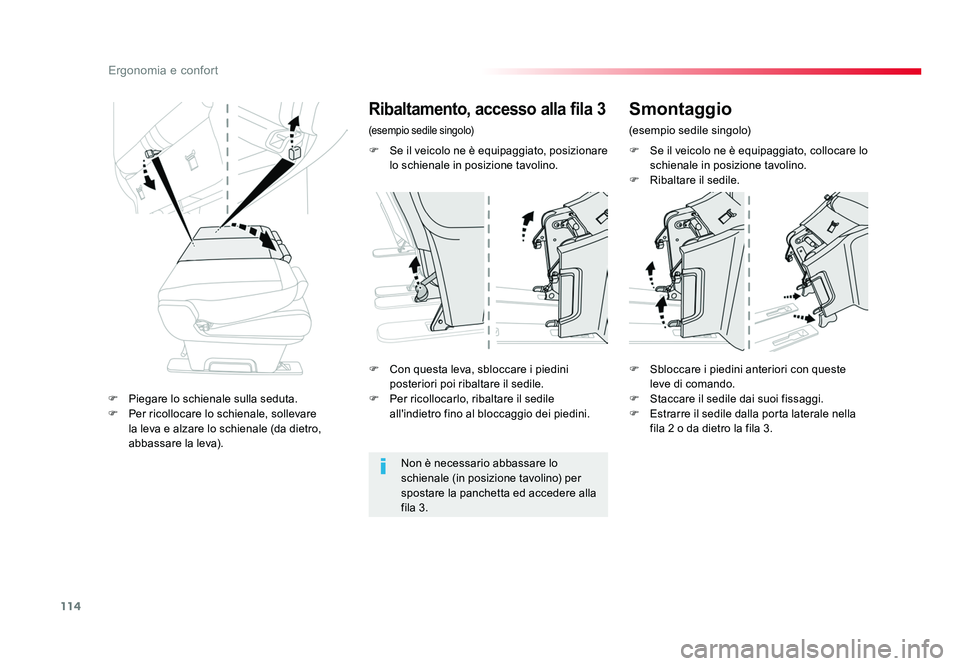

F Se il veicolo ne è equipaggiato, collocare lo schienale in posizione tavolino.
F Ribaltare il sedile.
F Con questa leva, sbloccare i piedini posteriori poi ribaltare il sedile.
F Per ricollocarlo, ribaltare il sedile all'indietro fino al bloccaggio dei piedini.
F Se il veicolo ne è equipaggiato, posizionare
lo schienale in posizione tavolino.
Ribaltamento, accesso alla fila 3
(esempio sedile singolo)
Smontaggio
(esempio sedile singolo)
Non è necessario abbassare lo
schienale (in posizione tavolino) per
spostare la panchetta ed accedere alla
fila 3.
F
Piegare lo schienale sulla seduta.
F Per ricollocare lo schienale, sollevare la leva e alzare lo schienale (da dietro,
abbassare la leva). F Sbloccare i piedini anteriori con queste
leve di comando.
F Staccare il sedile dai suoi fissaggi.
F Estrarre il sedile dalla porta laterale nella
fila 2 o da dietro la fila 3.
Proace_IT.indb 11420/07/2016 09:17

115
3
Ergonomia e confort
Jumpy _it_Chap03_ergonomie-et-confort_ed01-2016
F Bloccare gli agganci anteriori utilizzando
delle leve di comando.
F Ribaltare il sedile all'indietro fino al
bloccaggio dei piedini posteriori.
Attenzione ai piedi dei passeggeri durante il
ribaltamento. Prestare attenzione che oggetti o i
piedi di un passeggero posteriore non
ostruiscano i punti di ancoraggio e
non impediscano il corretto bloccaggio
dell'insieme. F Se il veicolo ne è equipaggiato,
tirare il comando e sollevare lo
schienale (da dietro, abbassare la
leva).
Il sedile (o la panchetta) è realizzato
per essere utilizzato solo nel
veicolo. È dotato di meccanismi il
cui funzionamento potrebbe venire
compromesso da un utilizzo non
consono e da colpi/cadute. In caso di smontaggio e di
conservazione del sedile (o della
panchetta) fuori dal veicolo, è
necessario conservarlo in un luogo
pulito, in modo da evitare l'ingresso di
corpi estranei nei meccanismi.
Rimontaggio
(esempio sedile singolo)
F Verificare che non vi siano oggetti che
ostruiscano gli ancoraggi ed impediscano il
corretto bloccaggio degli agganci.
F Inserire gli agganci anteriori negli
ancoraggi del pianale (come raffigurato qui
sopra). Verificare il corretto bloccaggio al pianale del
sedile quando torna in posizione seduta.
Proace_IT.indb 11520/07/2016 09:17

116
Ergonomia e confort
Jumpy _it_Chap03_ergonomie-et-confort_ed01-2016

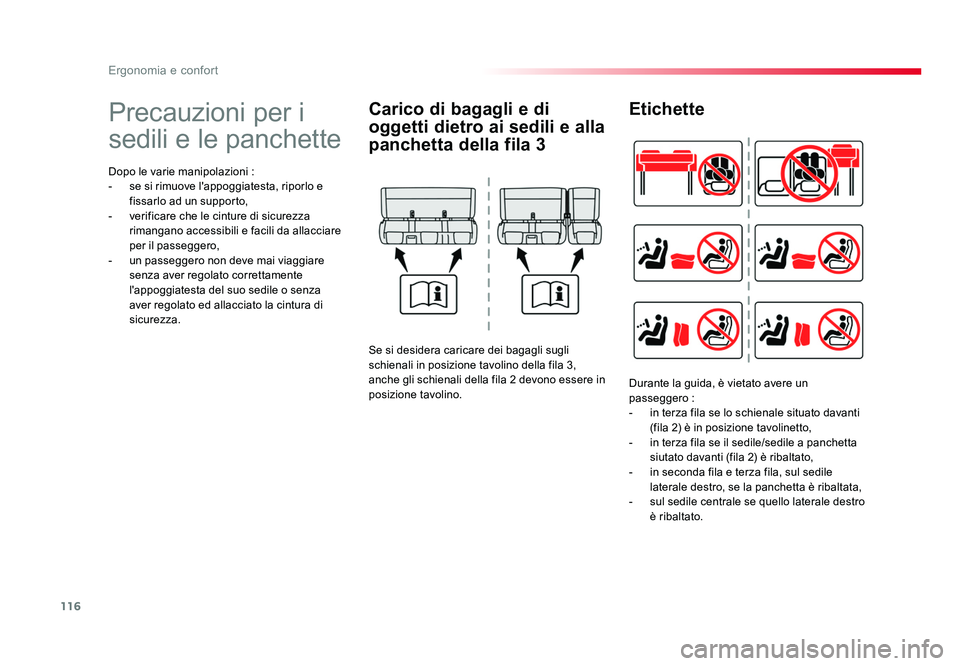

Precauzioni per i
sedili e le panchette
Dopo le varie manipolazioni :
- se si rimuove l'appoggiatesta, riporlo e fissarlo ad un supporto,
- verificare che le cinture di sicurezza rimangano accessibili e facili da allacciare
per il passeggero,
- un passeggero non deve mai viaggiare senza aver regolato correttamente
l'appoggiatesta del suo sedile o senza
aver regolato ed allacciato la cintura di
sicurezza.
Carico di bagagli e di
oggetti dietro ai sedili e alla
panchetta della fila 3
Se si desidera caricare dei bagagli sugli
schienali in posizione tavolino della fila 3,
anche gli schienali della fila 2 devono essere in
posizione tavolino.
Etichette
Durante la guida, è vietato avere un
passeggero :
- in terza fila se lo schienale situato davanti (fila 2) è in posizione tavolinetto,
- in terza fila se il sedile/sedile a panchetta siutato davanti (fila 2) è ribaltato,
- in seconda fila e terza fila, sul sedile laterale destro, se la panchetta è ribaltata,
- sul sedile centrale se quello laterale destro è ribaltato.
Proace_IT.indb 11620/07/2016 09:17

117
3
Ergonomia e confort
Jumpy _it_Chap03_ergonomie-et-confort_ed01-2016

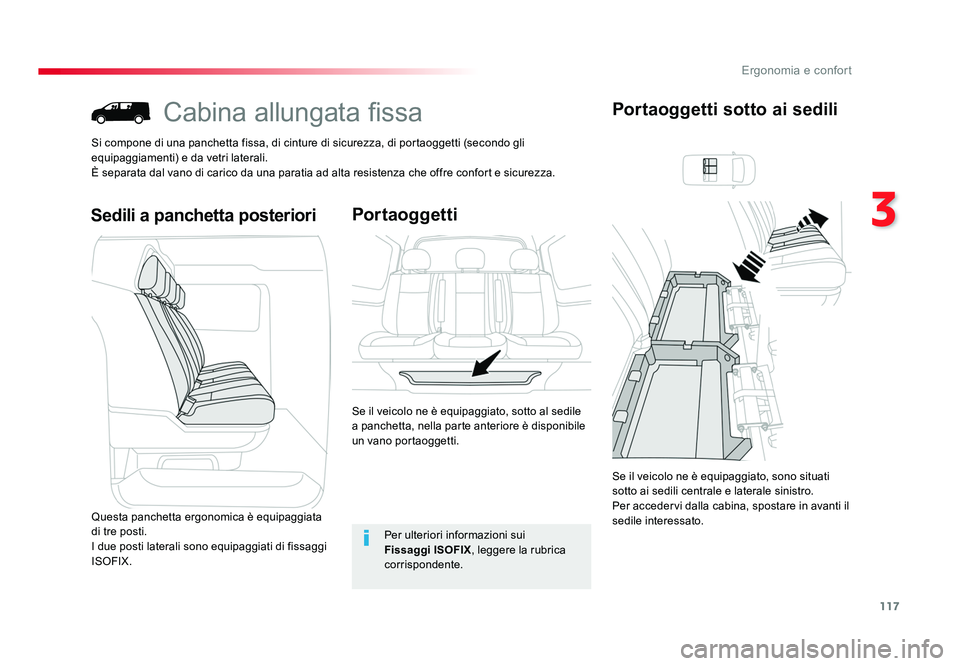

Cabina allungata fissa
Si compone di una panchetta fissa, di cinture di sicurezza, di portaoggetti (secondo gli
equipaggiamenti) e da vetri laterali.
È separata dal vano di carico da una paratia ad alta resistenza che offre confort e sicurezza.
Sedili a panchetta posterioriPortaoggetti
Se il veicolo ne è equipaggiato, sotto al sedile
a panchetta, nella parte anteriore è disponibile
un vano portaoggetti.
Questa panchetta ergonomica è equipaggiata
di tre posti.
I due posti laterali sono equipaggiati di fissaggi
ISOFIX.
Portaoggetti sotto ai sedili
Per ulteriori informazioni sui
Fissaggi ISOFIX, leggere la rubrica
corrispondente. Se il veicolo ne è equipaggiato, sono situati
sotto ai sedili centrale e laterale sinistro.
Per accedervi dalla cabina, spostare in avanti il
sedile interessato.
Proace_IT.indb 11720/07/2016 09:17

118
Ergonomia e confort
Jumpy _it_Chap03_ergonomie-et-confort_ed01-2016

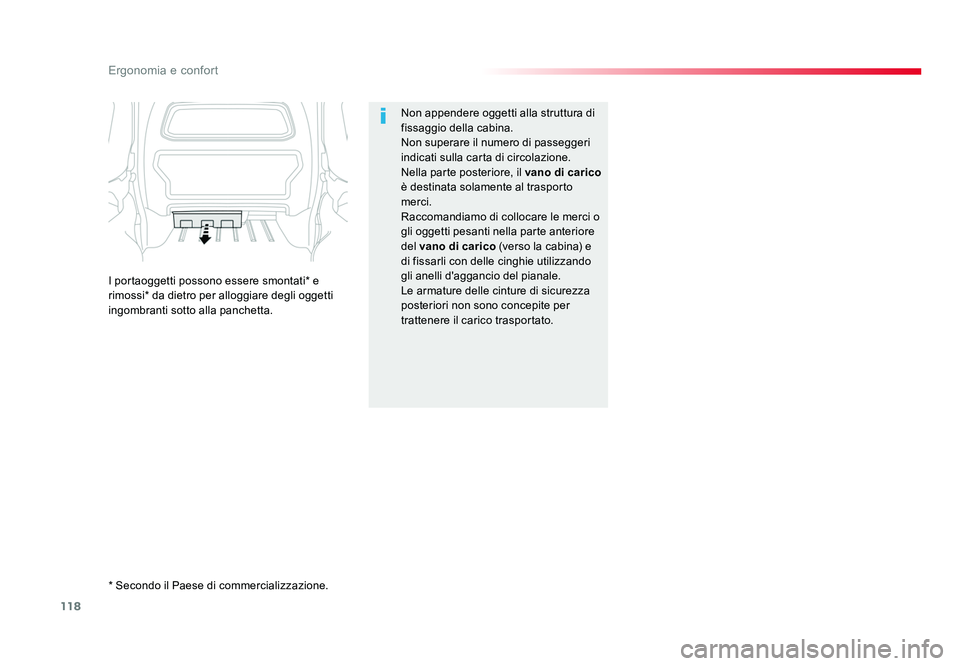

Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri
indicati sulla carta di circolazione.
Nella parte posteriore, il vano di carico
è destinata solamente al trasporto
merci.
Raccomandiamo di collocare le merci o
gli oggetti pesanti nella parte anteriore
del vano di carico (verso la cabina) e
di fissarli con delle cinghie utilizzando
gli anelli d'aggancio del pianale.
Le armature delle cinture di sicurezza
posteriori non sono concepite per
trattenere il carico trasportato.
I portaoggetti possono essere smontati* e
rimossi* da dietro per alloggiare degli oggetti
ingombranti sotto alla panchetta.
* Secondo il Paese di commercializzazione.
Proace_IT.indb 11820/07/2016 09:17

119
3
Ergonomia e confort
Jumpy _it_Chap03_ergonomie-et-confort_ed01-2016

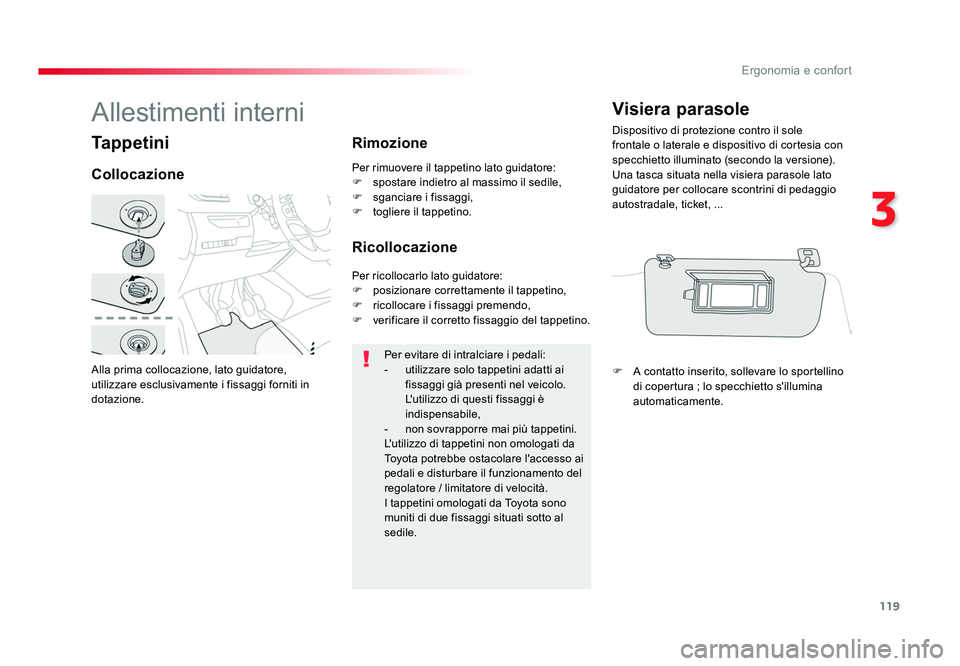

Tappetini
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fissaggi forniti in
dotazione.
CollocazioneRimozione
Ricollocazione
Per evitare di intralciare i pedali:
- utilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è
indispensabile,
- non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati da
Toyota potrebbe ostacolare l'accesso ai
pedali e disturbare il funzionamento del
regolatore / limitatore di velocità.
I tappetini omologati da Toyota sono
muniti di due fissaggi situati sotto al
sedile.
Per rimuovere il tappetino lato guidatore:
F spostare indietro al massimo il sedile,
F
sganciare i fissaggi,
F togliere il tappetino.
Per ricollocarlo lato guidatore:
F posizionare correttamente il tappetino,
F ricollocare i fissaggi premendo,
F verificare il corretto fissaggio del tappetino.
Visiera parasole
Dispositivo di protezione contro il sole
frontale o laterale e dispositivo di cortesia con
specchietto illuminato (secondo la versione).
Una tasca situata nella visiera parasole lato
guidatore per collocare scontrini di pedaggio
autostradale, ticket, ...
F A contatto inserito, sollevare lo sportellino
di copertura ; lo specchietto s'illumina
automaticamente.Allestimenti interni
Proace_IT.indb 11920/07/2016 09:17

120
Ergonomia e confort
Jumpy _it_Chap03_ergonomie-et-confort_ed01-2016

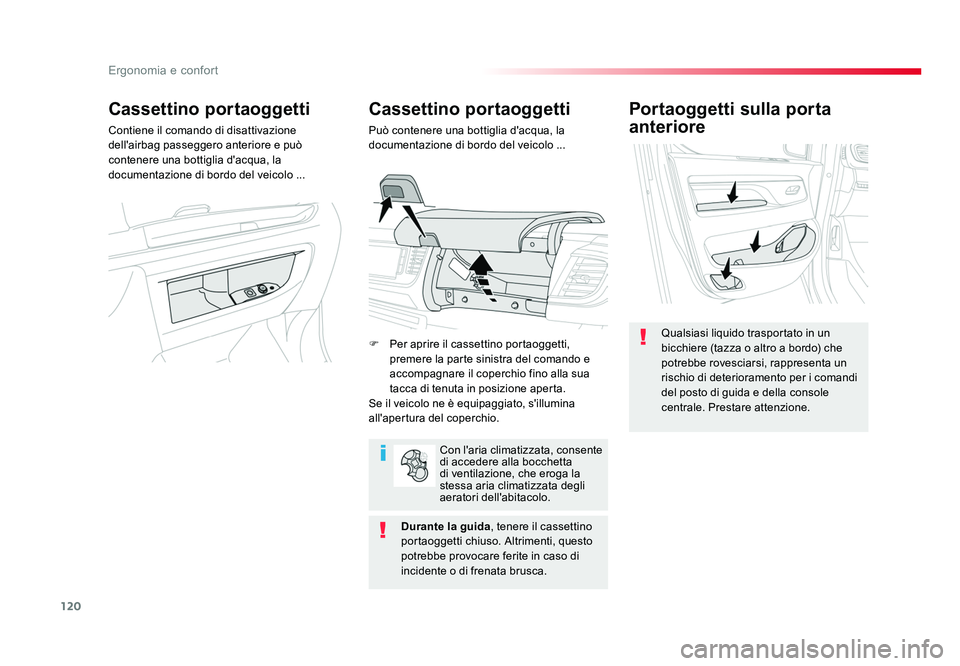

Portaoggetti sulla porta
anteriore
Qualsiasi liquido trasportato in un
bicchiere (tazza o altro a bordo) che
potrebbe rovesciarsi, rappresenta un
rischio di deterioramento per i comandi
del posto di guida e della console
centrale. Prestare attenzione.
Cassettino portaoggetti
Contiene il comando di disattivazione
dell'airbag passeggero anteriore e può
contenere una bottiglia d'acqua, la
documentazione di bordo del veicolo ...
Cassettino portaoggetti
Può contenere una bottiglia d'acqua, la
documentazione di bordo del veicolo ...
F Per aprire il cassettino portaoggetti, premere la parte sinistra del comando e
accompagnare il coperchio fino alla sua
tacca di tenuta in posizione aperta.
Se il veicolo ne è equipaggiato, s'illumina
all'apertura del coperchio.
Con l'aria climatizzata, consente
di accedere alla bocchetta
di ventilazione, che eroga la
stessa aria climatizzata degli
aeratori dell'abitacolo.
Durante la guida , tenere il cassettino
portaoggetti chiuso. Altrimenti, questo
potrebbe provocare ferite in caso di
incidente o di frenata brusca.
Proace_IT.indb 12020/07/2016 09:17
