2016 TOYOTA PROACE Manuale duso (in Italian)

273
7
Informazioni pratiche
Jumpy _it_Chap07_info-pratiques_ed01-2016

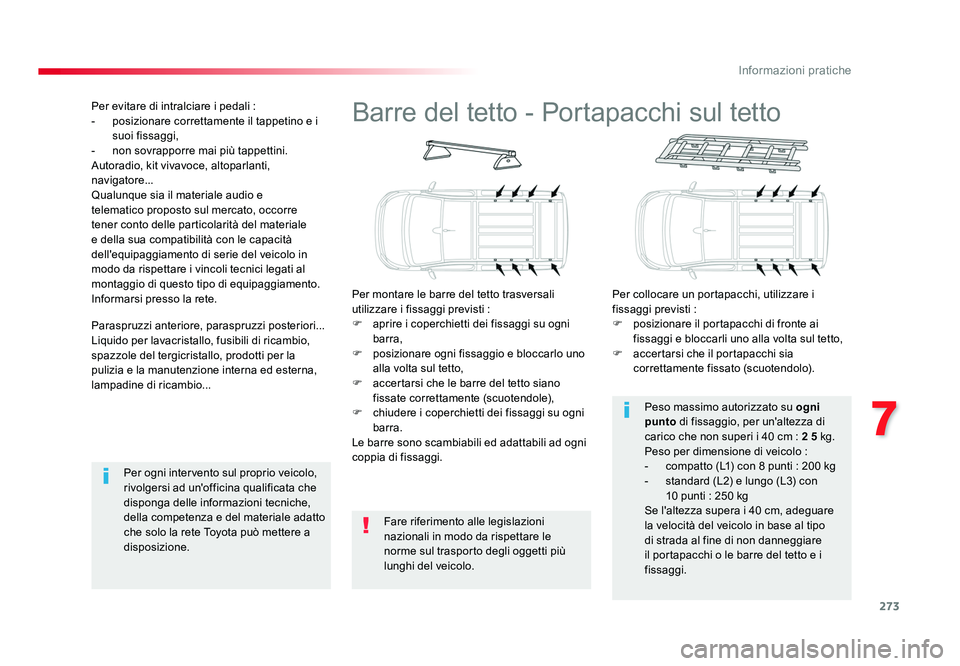

Barre del tetto - Portapacchi sul tetto
Per montare le barre del tetto trasversali
utilizzare i fissaggi previsti :
F aprire i coperchietti dei fissaggi su ogni barra,
F posizionare ogni fissaggio e bloccarlo uno alla volta sul tetto,
F accertarsi che le barre del tetto siano fissate correttamente (scuotendole),
F chiudere i coperchietti dei fissaggi su ogni barra.
Le barre sono scambiabili ed adattabili ad ogni
coppia di fissaggi. Per collocare un portapacchi, utilizzare i
fissaggi previsti :
F posizionare il portapacchi di fronte ai
fissaggi e bloccarli uno alla volta sul tetto,
F accertarsi che il portapacchi sia correttamente fissato (scuotendolo).
Fare riferimento alle legislazioni
nazionali in modo da rispettare le
norme sul trasporto degli oggetti più
lunghi del veicolo. Peso massimo autorizzato su
ogni
punto di fissaggio, per un'altezza di
carico che non superi i 40 cm : 2 5 kg.
Peso per dimensione di veicolo :
- compatto (L1) con 8 punti : 200 kg
- standard (L2) e lungo (L3) con 10 punti : 250 kg
Se l'altezza supera i 40 cm, adeguare
la velocità del veicolo in base al tipo
di strada al fine di non danneggiare
il portapacchi o le barre del tetto e i
fissaggi.
Paraspruzzi anteriore, paraspruzzi posteriori...
Liquido per lavacristallo, fusibili di ricambio,
spazzole del tergicristallo, prodotti per la
pulizia e la manutenzione interna ed esterna,
lampadine di ricambio... Per evitare di intralciare i pedali :
- posizionare correttamente il tappetino e i
suoi fissaggi,
- non sovrapporre mai più tappettini.
Autoradio, kit vivavoce, altoparlanti,
navigatore...
Qualunque sia il materiale audio e
telematico proposto sul mercato, occorre
tener conto delle particolarità del materiale
e della sua compatibilità con le capacità
dell'equipaggiamento di serie del veicolo in
modo da rispettare i vincoli tecnici legati al
montaggio di questo tipo di equipaggiamento.
Informarsi presso la rete.
Per ogni intervento sul proprio veicolo,
rivolgersi ad un'officina qualificata che
disponga delle informazioni tecniche,
della competenza e del materiale adatto
che solo la rete Toyota può mettere a
disposizione.
Proace_IT.indb 27320/07/2016 09:19

274
Informazioni pratiche
Jumpy _it_Chap07_info-pratiques_ed01-2016

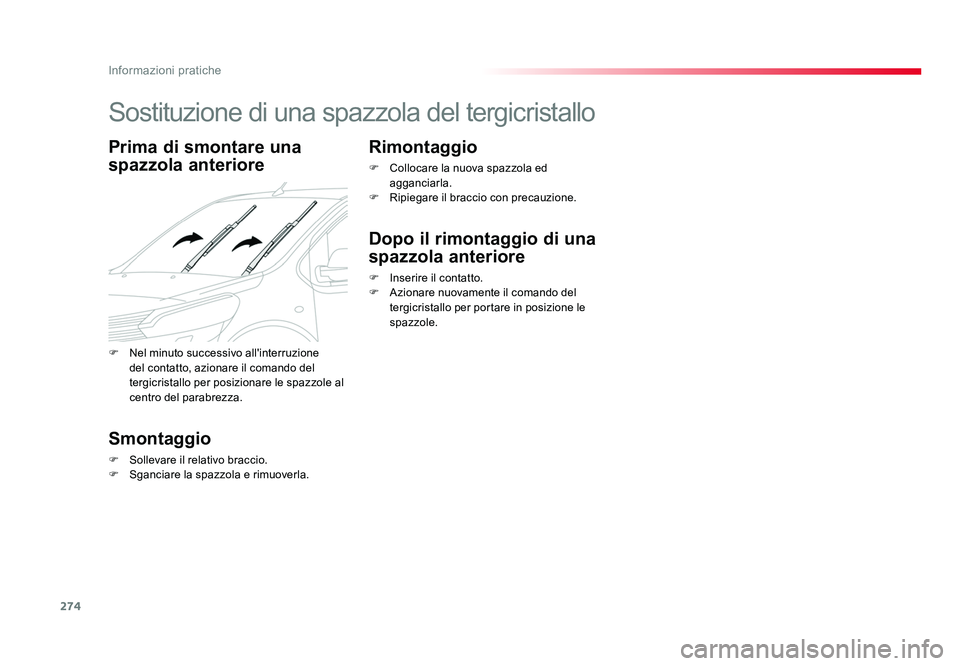

Sostituzione di una spazzola del tergicristallo
Prima di smontare una
spazzola anteriore
Smontaggio
F Sollevare il relativo braccio.
F Sganciare la spazzola e rimuoverla.
Rimontaggio
F Collocare la nuova spazzola ed
agganciarla.
F Ripiegare il braccio con precauzione.
Dopo il rimontaggio di una
spazzola anteriore
F Inserire il contatto.
F Azionare nuovamente il comando del tergicristallo per portare in posizione le
spazzole.
F Nel minuto successivo all'interruzione
del contatto, azionare il comando del
tergicristallo per posizionare le spazzole al
centro del parabrezza.
Proace_IT.indb 27420/07/2016 09:19

275
7
Informazioni pratiche
Jumpy _it_Chap07_info-pratiques_ed01-2016

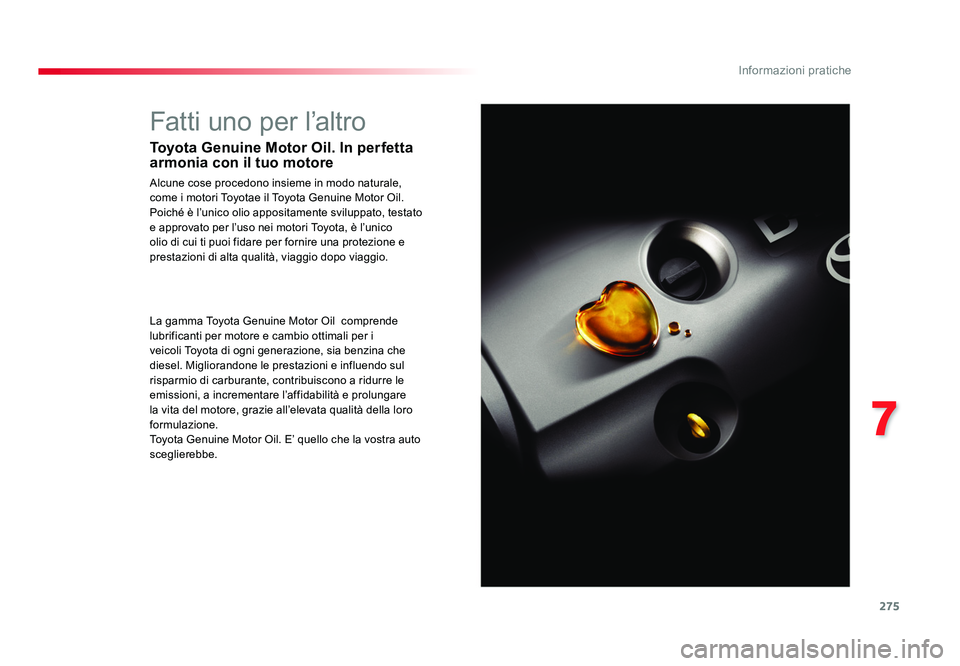

Fatti uno per l’altro
Toyota Genuine Motor Oil. In perfetta
armonia con il tuo motore
Alcune cose procedono insieme in modo naturale,
come i motori Toyotae il Toyota Genuine Motor Oil.
Poiché è l’unico olio appositamente sviluppato, testato
e approvato per l’uso nei motori Toyota, è l’unico
olio di cui ti puoi fidare per fornire una protezione e
prestazioni di alta qualità, viaggio dopo viaggio.
La gamma Toyota Genuine Motor Oil comprende
lubrificanti per motore e cambio ottimali per i
veicoli Toyota di ogni generazione, sia benzina che
diesel. Migliorandone le prestazioni e influendo sul
risparmio di carburante, contribuiscono a ridurre le
emissioni, a incrementare l’affidabilità e prolungare
la vita del motore, grazie all’elevata qualità della loro
formulazione.
Toyota Genuine Motor Oil. E’ quello che la vostra auto
sceglierebbe.
Proace_IT.indb 27520/07/2016 09:19

276
Informazioni pratiche
Jumpy _it_Chap07_info-pratiques_ed01-2016

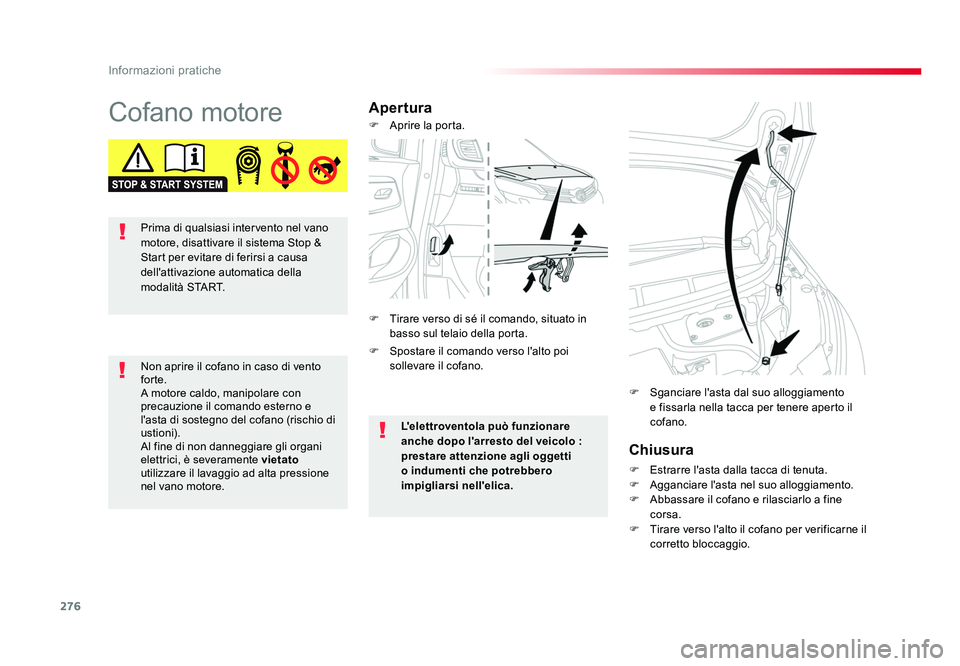

Cofano motoreAperturaChiusura
F Estrarre l'asta dalla tacca di tenuta.
F Agganciare l'asta nel suo alloggiamento.
F Abbassare il cofano e rilasciarlo a fine corsa.
F Tirare verso l'alto il cofano per verificarne il corretto bloccaggio.
F
Sganciare l'asta dal suo alloggiamento
e fissarla nella tacca per tenere aperto il
cofano.
Non aprire il cofano in caso di vento
forte.
A motore caldo, manipolare con
precauzione il comando esterno e
l'asta di sostegno del cofano (rischio di
ustioni).
Al fine di non danneggiare gli organi
elettrici, è severamente
vietato
utilizzare il lavaggio ad alta pressione
nel vano motore. L'elettroventola può funzionare
anche dopo l'arresto del veicolo :
prestare attenzione agli oggetti
o indumenti che potrebbero
impigliarsi nell'elica.
F Spostare il comando verso l'alto poi
sollevare il cofano.
F Aprire la porta.
F Tirare verso di sé il comando, situato in
basso sul telaio della porta.
Prima di qualsiasi intervento nel vano
motore, disattivare il sistema Stop &
Start per evitare di ferirsi a causa
dell'attivazione automatica della
modalità START.
Proace_IT.indb 27620/07/2016 09:19

277
7
Informazioni pratiche
Jumpy _it_Chap07_info-pratiques_ed01-2016
* Secondo la motorizzazione.
Motore Diesel
1. Serbatoio del lavacristallo e del lavafari.
2. Serbatoio del liquido di raffreddamento.
3. Riempimento olio motore.
4. Astina di livello olio motore.
5. Pompa di reinnesco*.
6. Riempimento del liquido dei freni.
7. Batteria.
8. Punto di massa separato (morsetto "-").
9. Scatola portafusibili.
10. Serbatoio del liquido del servosterzo.
11. Filtro dell'aria.
Questo motore è un esempio dato a titolo indicativo. Le ubicazioni dell'astina di livello dell'olio e del
rabbocco dell'olio possono variare.
Poiché il circuito del gasolio è
sottoposto ad alta pressione :
- Non intervenire mai sul circuito.
- I motori HDi utilizzano una tecnologia avanzata.
Tutti gli interventi di manutenzione e riparazione
richiedono personale con una formazione adeguata,
che solo un concessionario o un’officina autorizzata
Toyota oppure un altro professionista appropriatamente
qualificato ed equipaggiato è in grado di fornire.
Proace_IT.indb 27720/07/2016 09:19

278
Informazioni pratiche
Jumpy _it_Chap07_info-pratiques_ed01-2016

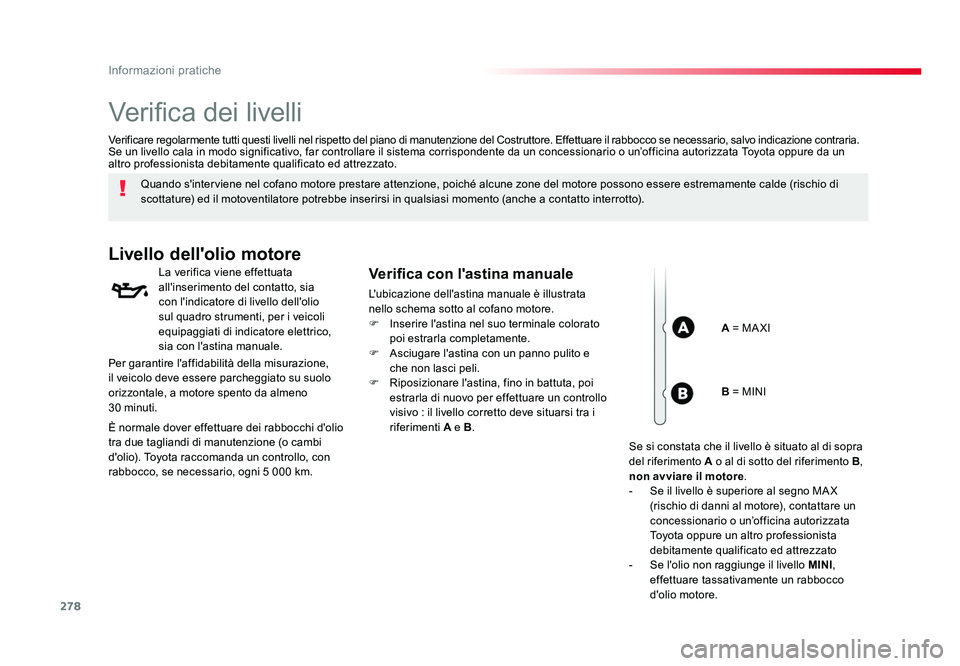

Verifica dei livelli
Quando s'interviene nel cofano motore prestare attenzione, poiché alcune zone del motore possono essere estremamente calde (rischio di
scottature) ed il motoventilatore potrebbe inserirsi in qualsiasi momento (anche a contatto interrotto).
Livello dell'olio motore
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati di indicatore elettrico,
sia con l'astina manuale.Verifica con l'astina manuale
L'ubicazione dell'astina manuale è illustrata
nello schema sotto al cofano motore.
F Inserire l'astina nel suo terminale colorato poi estrarla completamente.
F Asciugare l'astina con un panno pulito e che non lasci peli.
F Riposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo : il livello corretto deve situarsi tra i
riferimenti A e B .
Verificare regolarmente tutti questi livelli nel rispetto del piano di manutenzione del Costruttore. Effettuare il rabbocco se necessario, salvo indicazione contraria.
Se un livello cala in modo significativo, far controllare il sistema corrispondente da un concessionario o un’officina autorizzata Toyota oppure da un
altro professionista debitamente qualificato ed attrezzato.
A = MA XI
Per garantire l'affidabilità della misurazione,
il veicolo deve essere parcheggiato su suolo
orizzontale, a motore spento da almeno
30 minuti.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). Toyota raccomanda un controllo, con
rabbocco, se necessario, ogni 5 000 km. B = MINI
Se si constata che il livello è situato al di sopra
del riferimento A o al di sotto del riferimento B ,
non avviare il motore .
- Se il livello è superiore al segno MA X (rischio di danni al motore), contattare un
concessionario o un’officina autorizzata
Toyota oppure un altro professionista
debitamente qualificato ed attrezzato
- Se l'olio non raggiunge il livello MINI,
effettuare tassativamente un rabbocco
d'olio motore.
Proace_IT.indb 27820/07/2016 09:19

279
7
Informazioni pratiche
Jumpy _it_Chap07_info-pratiques_ed01-2016

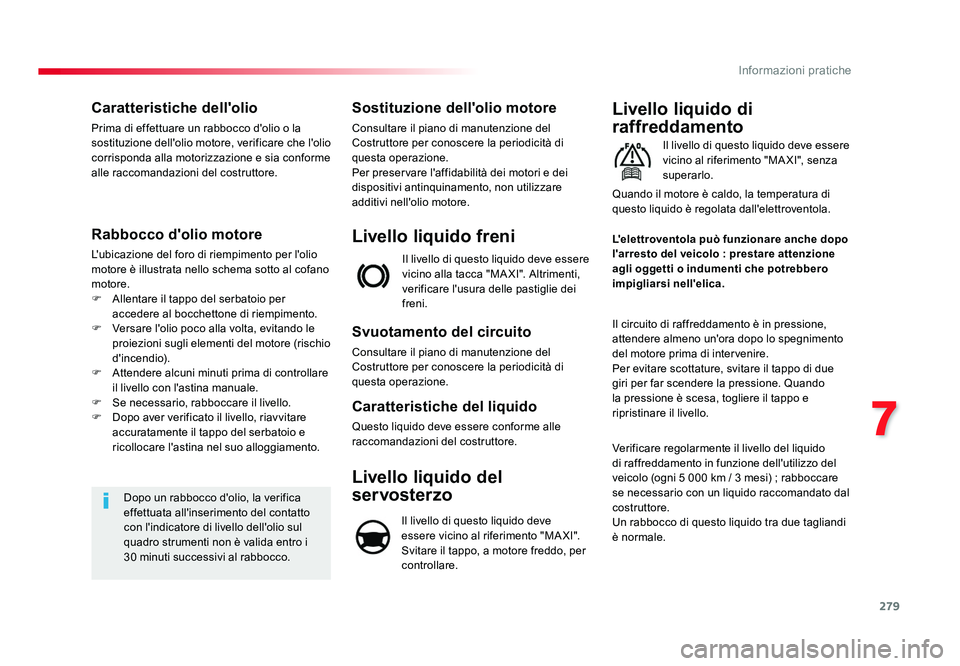

Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che l'olio
corrisponda alla motorizzazione e sia conforme
alle raccomandazioni del costruttore.
Rabbocco d'olio motore
L'ubicazione del foro di riempimento per l'olio
motore è illustrata nello schema sotto al cofano
motore.
F Allentare il tappo del serbatoio per accedere al bocchettone di riempimento.
F Versare l'olio poco alla volta, evitando le proiezioni sugli elementi del motore (rischio
d'incendio).
F Attendere alcuni minuti prima di controllare il livello con l'astina manuale.
F Se necessario, rabboccare il livello.
F Dopo aver verificato il livello, riavvitare accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Dopo un rabbocco d'olio, la verifica
effettuata all'inserimento del contatto
con l'indicatore di livello dell'olio sul
quadro strumenti non è valida entro i
30 minuti successivi al rabbocco.
Sostituzione dell'olio motore
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Per preservare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare
additivi nell'olio motore.
Il livello di questo liquido deve essere
vicino alla tacca "MA XI". Altrimenti,
verificare l'usura delle pastiglie dei
freni.
Livello liquido freni
Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
Livello liquido di
raffreddamento
Il livello di questo liquido deve essere
vicino al riferimento "MA XI", senza
superarlo.
Il circuito di raffreddamento è in pressione,
attendere almeno un'ora dopo lo spegnimento
del motore prima di intervenire.
Per evitare scottature, svitare il tappo di due
giri per far scendere la pressione. Quando
la pressione è scesa, togliere il tappo e
ripristinare il livello. L'elettroventola può funzionare anche dopo
l'arresto del veicolo : prestare attenzione
agli oggetti o indumenti che potrebbero
impigliarsi nell'elica. Quando il motore è caldo, la temperatura di
questo liquido è regolata dall'elettroventola.
Verificare regolarmente il livello del liquido
di raffreddamento in funzione dell'utilizzo del
veicolo (ogni 5 000 km / 3 mesi) ; rabboccare
se necessario con un liquido raccomandato dal
costruttore.
Un rabbocco di questo liquido tra due tagliandi
è normale.
Livello liquido del
servosterzo
Il livello di questo liquido deve
essere vicino al riferimento "MA XI".
Svitare il tappo, a motore freddo, per
controllare.
Proace_IT.indb 27920/07/2016 09:19

280
Informazioni pratiche
Jumpy _it_Chap07_info-pratiques_ed01-2016

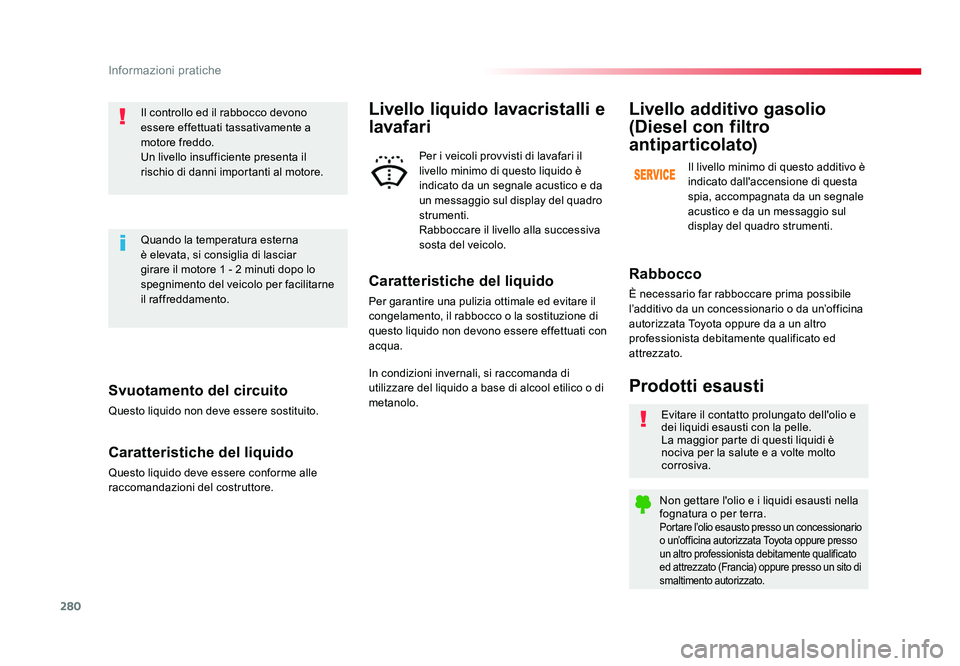

Svuotamento del circuito
Questo liquido non deve essere sostituito.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.Il controllo ed il rabbocco devono
essere effettuati tassativamente a
motore freddo.
Un livello insufficiente presenta il
rischio di danni importanti al motore.
Quando la temperatura esterna
è elevata, si consiglia di lasciar
girare il motore 1 - 2 minuti dopo lo
spegnimento del veicolo per facilitarne
il raffreddamento.
Evitare il contatto prolungato dell'olio e
dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è
nociva per la salute e a volte molto
corrosiva.
Non gettare l'olio e i liquidi esausti nella
fognatura o per terra.
Portare l’olio esausto presso un concessionario
o un’officina autorizzata Toyota oppure presso
un altro professionista debitamente qualificato
ed attrezzato (Francia) oppure presso un sito di
smaltimento autorizzato.
Prodotti esausti
Rabbocco
È necessario far rabboccare prima possibile
l’additivo da un concessionario o da un’officina
autorizzata Toyota oppure da a un altro
professionista debitamente qualificato ed
attrezzato.
Livello additivo gasolio
(Diesel con filtro
antiparticolato)
Il livello minimo di questo additivo è
indicato dall'accensione di questa
spia, accompagnata da un segnale
acustico e da un messaggio sul
display del quadro strumenti.
Caratteristiche del liquido
Per garantire una pulizia ottimale ed evitare il
congelamento, il rabbocco o la sostituzione di
questo liquido non devono essere effettuati con
acqua.
Livello liquido lavacristalli e
lavafari
Per i veicoli provvisti di lavafari il
livello minimo di questo liquido è
indicato da un segnale acustico e da
un messaggio sul display del quadro
strumenti.
Rabboccare il livello alla successiva
sosta del veicolo.
In condizioni invernali, si raccomanda di
utilizzare del liquido a base di alcool etilico o di
metanolo.
Proace_IT.indb 28020/07/2016 09:19
