2016 TOYOTA PROACE Manuale duso (in Italian)

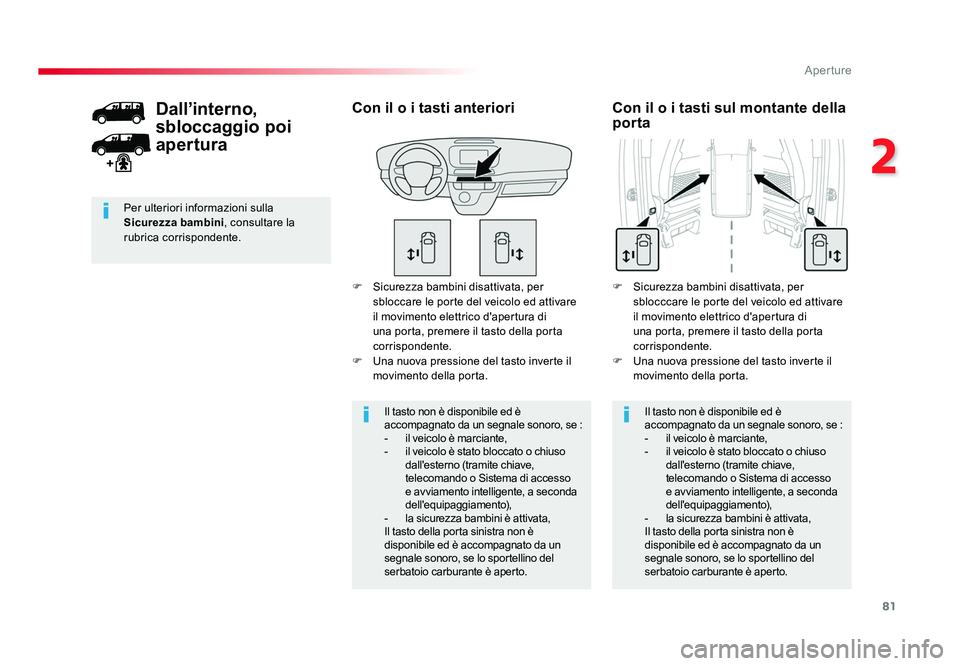

81
2
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
F Sicurezza bambini disattivata, per sbloccare le porte del veicolo ed attivare
il movimento elettrico d'apertura di
una porta, premere il tasto della porta
corrispondente.
F Una nuova pressione del tasto inverte il movimento della porta.
Il tasto non è disponibile ed è
accompagnato da un segnale sonoro, se :
- il veicolo è marciante,
- il veicolo è stato bloccato o chiuso
dall'esterno (tramite chiave,
telecomando o Sistema di accesso
e avviamento intelligente, a seconda
dell'equipaggiamento),
- la sicurezza bambini è attivata,
Il tasto della porta sinistra non è
disponibile ed è accompagnato da un
segnale sonoro, se lo sportellino del
serbatoio carburante è aperto. Il tasto non è disponibile ed è
accompagnato da un segnale sonoro, se :
-
il veicolo è marciante,
- il veicolo è stato bloccato o chiuso
dall'esterno (tramite chiave,
telecomando o Sistema di accesso
e avviamento intelligente, a seconda
dell'equipaggiamento),
- la sicurezza bambini è attivata,
Il tasto della porta sinistra non è
disponibile ed è accompagnato da un
segnale sonoro, se lo sportellino del
serbatoio carburante è aperto.
Con il o i tasti anterioriDall’interno,
sbloccaggio poi
aperturaCon il o i tasti sul montante della
porta
F Sicurezza bambini disattivata, per
sblocccare le porte del veicolo ed attivare
il movimento elettrico d'apertura di
una porta, premere il tasto della porta
corrispondente.
F Una nuova pressione del tasto inverte il movimento della porta.
Per ulteriori informazioni sulla
Sicurezza bambini
, consultare la
rubrica corrispondente.
Proace_IT.indb 8120/07/2016 09:17

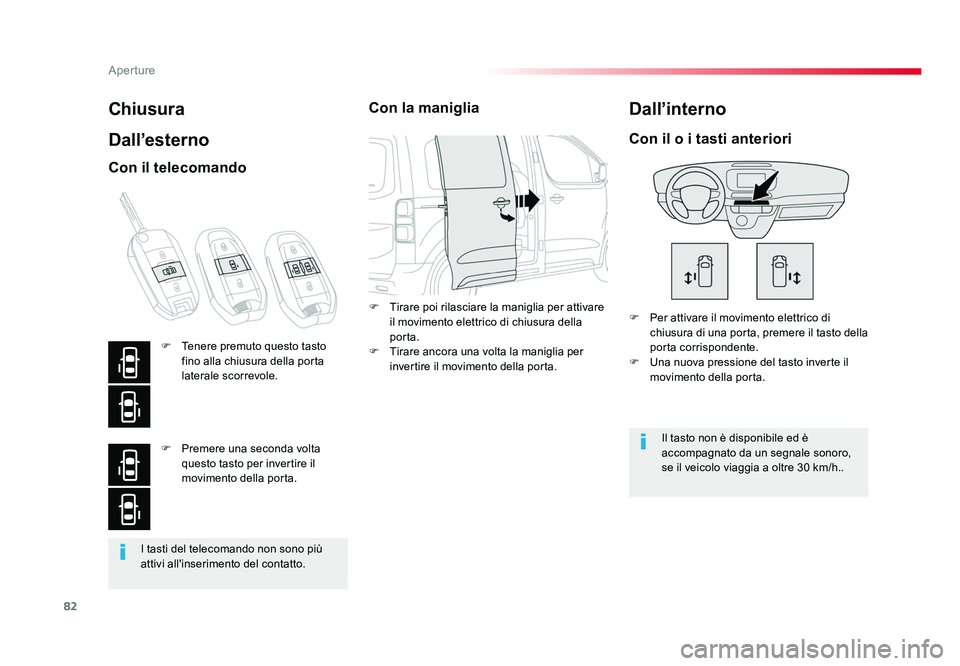

82
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
I tasti del telecomando non sono più
attivi all'inserimento del contatto.
Chiusura
Dall’esterno
F Per attivare il movimento elettrico di chiusura di una porta, premere il tasto della
porta corrispondente.
F Una nuova pressione del tasto inverte il movimento della porta.
Con il o i tasti anteriori
Il tasto non è disponibile ed è
accompagnato da un segnale sonoro,
se il veicolo viaggia a oltre 30 km/h..
Dall’interno
Con il telecomando
F Tenere premuto questo tasto fino alla chiusura della porta
laterale scorrevole.
F Premere una seconda volta questo tasto per invertire il
movimento della porta.
Con la maniglia
F Tirare poi rilasciare la maniglia per attivare
il movimento elettrico di chiusura della
porta.
F Tirare ancora una volta la maniglia per invertire il movimento della porta.
Proace_IT.indb 8220/07/2016 09:17

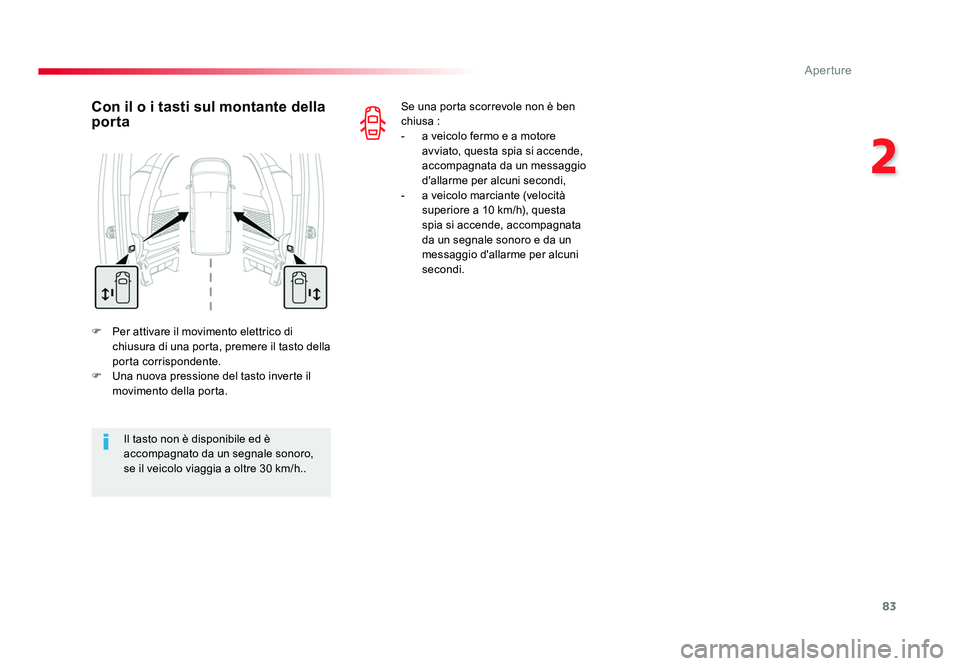

83
2
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
F Per attivare il movimento elettrico di chiusura di una porta, premere il tasto della
porta corrispondente.
F Una nuova pressione del tasto inverte il movimento della porta.
Con il o i tasti sul montante della
porta
Il tasto non è disponibile ed è
accompagnato da un segnale sonoro,
se il veicolo viaggia a oltre 30 km/h.. Se una porta scorrevole non è ben
chiusa :
- a veicolo fermo e a motore
avviato, questa spia si accende,
accompagnata da un messaggio
d'allarme per alcuni secondi,
- a veicolo marciante (velocità superiore a 10 km/h), questa
spia si accende, accompagnata
da un segnale sonoro e da un
messaggio d'allarme per alcuni
secondi.
Proace_IT.indb 8320/07/2016 09:17

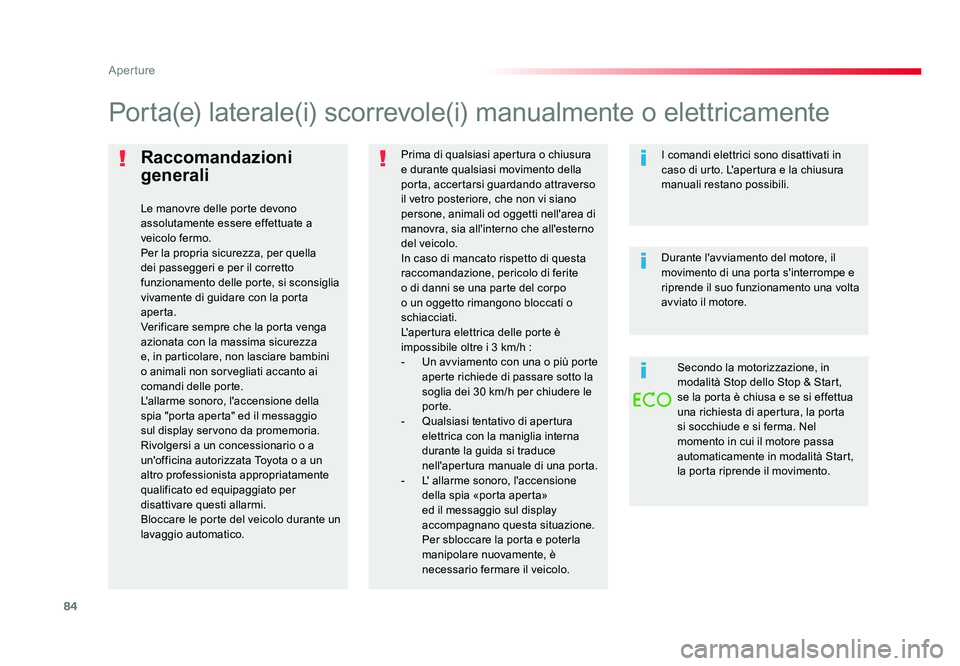

84
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
Raccomandazioni
generali
Le manovre delle porte devono
assolutamente essere effettuate a
veicolo fermo.
Per la propria sicurezza, per quella
dei passeggeri e per il corretto
funzionamento delle porte, si sconsiglia
vivamente di guidare con la porta
aperta.
Verificare sempre che la porta venga
azionata con la massima sicurezza
e, in particolare, non lasciare bambini
o animali non sorvegliati accanto ai
comandi delle porte.
L'allarme sonoro, l'accensione della
spia "porta aperta" ed il messaggio
sul display servono da promemoria.
Rivolgersi a un concessionario o a
un'officina autorizzata Toyota o a un
altro professionista appropriatamente
qualificato ed equipaggiato per
disattivare questi allarmi.
Bloccare le porte del veicolo durante un
lavaggio automatico.Prima di qualsiasi apertura o chiusura
e durante qualsiasi movimento della
porta, accertarsi guardando attraverso
il vetro posteriore, che non vi siano
persone, animali od oggetti nell'area di
manovra, sia all'interno che all'esterno
del veicolo.
In caso di mancato rispetto di questa
raccomandazione, pericolo di ferite
o di danni se una parte del corpo
o un oggetto rimangono bloccati o
schiacciati.
L'apertura elettrica delle porte è
impossibile oltre i 3
km/h :
- Un avviamento con una o più porte aperte richiede di passare sotto la
soglia dei 30 km/h per chiudere le
porte.
- Qualsiasi tentativo di apertura elettrica con la maniglia interna
durante la guida si traduce
nell'apertura manuale di una porta.
- L' allarme sonoro, l'accensione della spia «porta aperta»
ed il messaggio sul display
accompagnano questa situazione.
Per sbloccare la porta e poterla
manipolare nuovamente, è
necessario fermare il veicolo.
Porta(e) laterale(i) scorrevole(i) manualmente o elettricamente
I comandi elettrici sono disattivati in
caso di urto. L'apertura e la chiusura
manuali restano possibili.
Durante l'avviamento del motore, il
movimento di una porta s'interrompe e
riprende il suo funzionamento una volta
avviato il motore.
Secondo la motorizzazione, in
modalità Stop dello Stop & Start,
se la porta è chiusa e se si effettua
una richiesta di apertura, la porta
si socchiude e si ferma. Nel
momento in cui il motore passa
automaticamente in modalità Start,
la porta riprende il movimento.
Proace_IT.indb 8420/07/2016 09:17

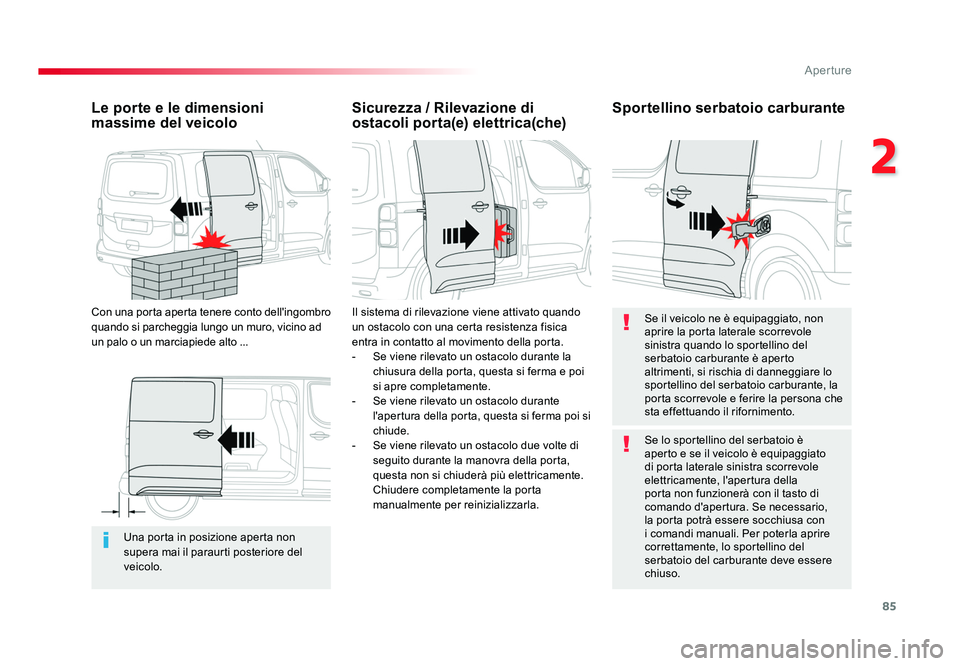

85
2
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
Una porta in posizione aperta non
supera mai il paraurti posteriore del
veicolo.
Le porte e le dimensioni
massime del veicolo
Con una porta aperta tenere conto dell'ingombro
quando si parcheggia lungo un muro, vicino ad
un palo o un marciapiede alto ...
Sicurezza / Rilevazione di
ostacoli porta(e) elettrica(che)Sportellino serbatoio carburante
Il sistema di rilevazione viene attivato quando
un ostacolo con una certa resistenza fisica
entra in contatto al movimento della porta.
- Se viene rilevato un ostacolo durante la
chiusura della porta, questa si ferma e poi
si apre completamente.
- Se viene rilevato un ostacolo durante l'apertura della porta, questa si ferma poi si
chiude.
- Se viene rilevato un ostacolo due volte di seguito durante la manovra della porta,
questa non si chiuderà più elettricamente.
Chiudere completamente la porta
manualmente per reinizializzarla. Se il veicolo ne è equipaggiato, non
aprire la porta laterale scorrevole
sinistra quando lo sportellino del
serbatoio carburante è aperto
altrimenti, si rischia di danneggiare lo
sportellino del serbatoio carburante, la
porta scorrevole e ferire la persona che
sta effettuando il rifornimento.
Se lo sportellino del serbatoio è
aperto e se il veicolo è equipaggiato
di porta laterale sinistra scorrevole
elettricamente, l'apertura della
porta non funzionerà con il tasto di
comando d'apertura. Se necessario,
la porta potrà essere socchiusa con
i comandi manuali. Per poterla aprire
correttamente, lo sportellino del
serbatoio del carburante deve essere
chiuso.
Proace_IT.indb 8520/07/2016 09:17

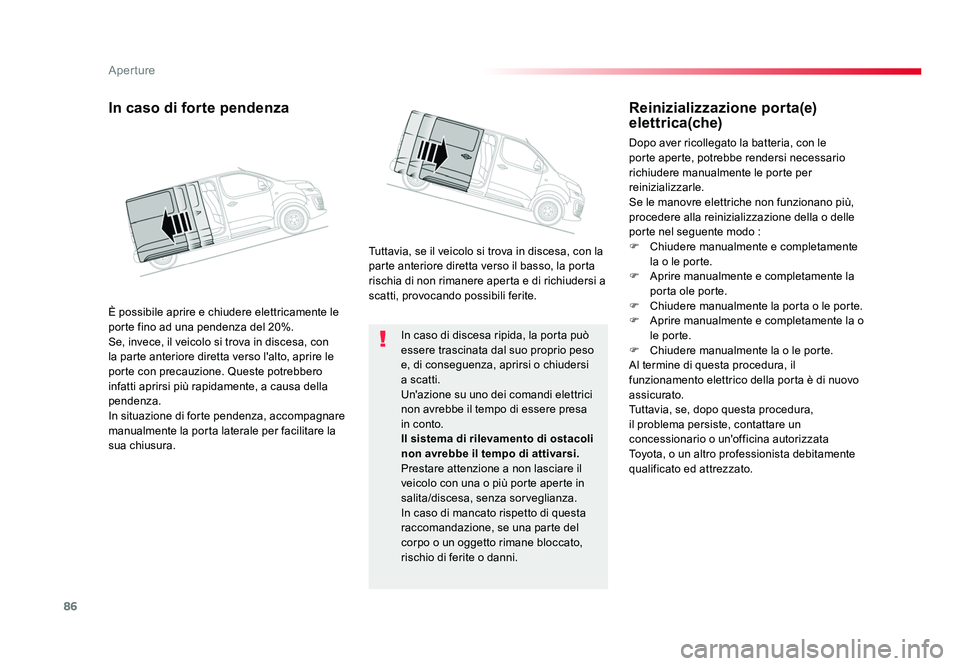

86
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
In caso di discesa ripida, la porta può
essere trascinata dal suo proprio peso
e, di conseguenza, aprirsi o chiudersi
a scatti.
Un'azione su uno dei comandi elettrici
non avrebbe il tempo di essere presa
in conto.
Il sistema di rilevamento di ostacoli
non avrebbe il tempo di attivarsi.
Prestare attenzione a non lasciare il
veicolo con una o più porte aperte in
salita/discesa, senza sorveglianza.
In caso di mancato rispetto di questa
raccomandazione, se una parte del
corpo o un oggetto rimane bloccato,
rischio di ferite o danni.
In caso di forte pendenza
È possibile aprire e chiudere elettricamente le
porte fino ad una pendenza del 20%.
Se, invece, il veicolo si trova in discesa, con
la parte anteriore diretta verso l'alto, aprire le
porte con precauzione. Queste potrebbero
infatti aprirsi più rapidamente, a causa della
pendenza.
In situazione di forte pendenza, accompagnare
manualmente la porta laterale per facilitare la
sua chiusura.Tuttavia, se il veicolo si trova in discesa, con la
parte anteriore diretta verso il basso, la porta
rischia di non rimanere aperta e di richiudersi a
scatti, provocando possibili ferite.
Reinizializzazione porta(e)
elet trica(che)
Dopo aver ricollegato la batteria, con le
porte aperte, potrebbe rendersi necessario
richiudere manualmente le porte per
reinizializzarle.
Se le manovre elettriche non funzionano più,
procedere alla reinizializzazione della o delle
porte nel seguente modo :
F
Chiudere manualmente e completamente
la o le porte.
F Aprire manualmente e completamente la
porta ole porte.
F Chiudere manualmente la porta o le porte.
F Aprire manualmente e completamente la o le porte.
F Chiudere manualmente la o le porte.
Al termine di questa procedura, il
funzionamento elettrico della porta è di nuovo
assicurato.
Tuttavia, se, dopo questa procedura,
il problema persiste, contattare un
concessionario o un'officina autorizzata
Toyota, o un altro professionista debitamente
qualificato ed attrezzato.
Proace_IT.indb 8620/07/2016 09:17

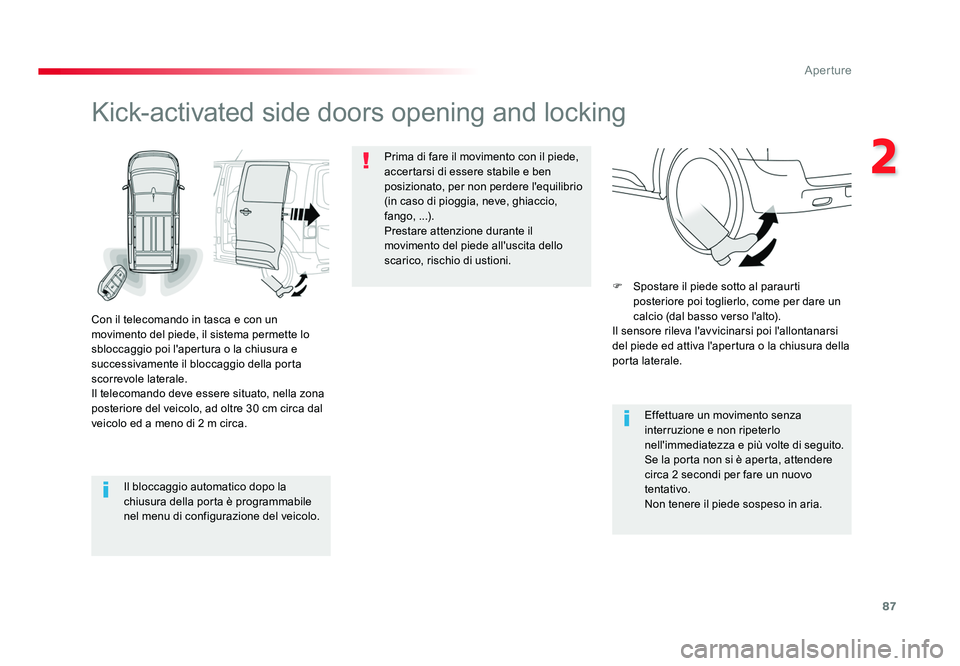

87
2
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
Il bloccaggio automatico dopo la
chiusura della porta è programmabile
nel menu di configurazione del veicolo.
Kick-activated side doors opening and locking
Con il telecomando in tasca e con un
movimento del piede, il sistema permette lo
sbloccaggio poi l'apertura o la chiusura e
successivamente il bloccaggio della porta
scorrevole laterale.
Il telecomando deve essere situato, nella zona
posteriore del veicolo, ad oltre 30 cm circa dal
veicolo ed a meno di 2 m circa.Prima di fare il movimento con il piede,
accertarsi di essere stabile e ben
posizionato, per non perdere l'equilibrio
(in caso di pioggia, neve, ghiaccio,
fango, ...).
Prestare attenzione durante il
movimento del piede all'uscita dello
scarico, rischio di ustioni.
Effettuare un movimento senza
interruzione e non ripeterlo
nell'immediatezza e più volte di seguito.
Se la porta non si è aperta, attendere
circa 2 secondi per fare un nuovo
tentativo.
Non tenere il piede sospeso in aria.
F Spostare il piede sotto al paraurti
posteriore poi toglierlo, come per dare un
calcio (dal basso verso l'alto).
Il sensore rileva l'avvicinarsi poi l'allontanarsi
del piede ed attiva l'apertura o la chiusura della
porta laterale.
Proace_IT.indb 8720/07/2016 09:17

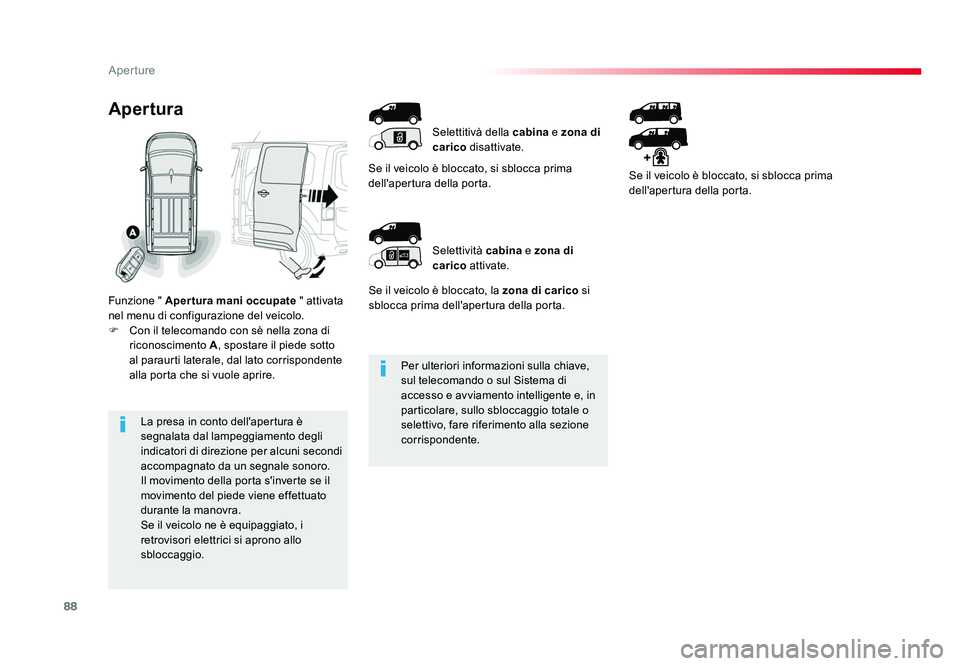

88
Aperture
Jumpy _it_Chap02_ouvertures_ed01-2016
Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente e, in
particolare, sullo sbloccaggio totale o
selettivo, fare riferimento alla sezione
corrispondente.
La presa in conto dell'apertura è
segnalata dal lampeggiamento degli
indicatori di direzione per alcuni secondi
accompagnato da un segnale sonoro.
Il movimento della porta s'inverte se il
movimento del piede viene effettuato
durante la manovra.
Se il veicolo ne è equipaggiato, i
retrovisori elettrici si aprono allo
sbloccaggio.
Apertura
Funzione " Apertura mani occupate
" attivata
nel menu di configurazione del veicolo.
F Con il telecomando con sè nella zona di riconoscimento A , spostare il piede sotto
al paraurti laterale, dal lato corrispondente
alla porta che si vuole aprire. Selettitivà della cabina
e zona di
carico disattivate.
Selettività cabina e zona di
carico attivate.
Se il veicolo è bloccato, si sblocca prima
dell'apertura della porta.
Se il veicolo è bloccato, la zona di carico si
sblocca prima dell'apertura della porta. Se il veicolo è bloccato, si sblocca prima
dell'apertura della porta.
Proace_IT.indb 8820/07/2016 09:17
