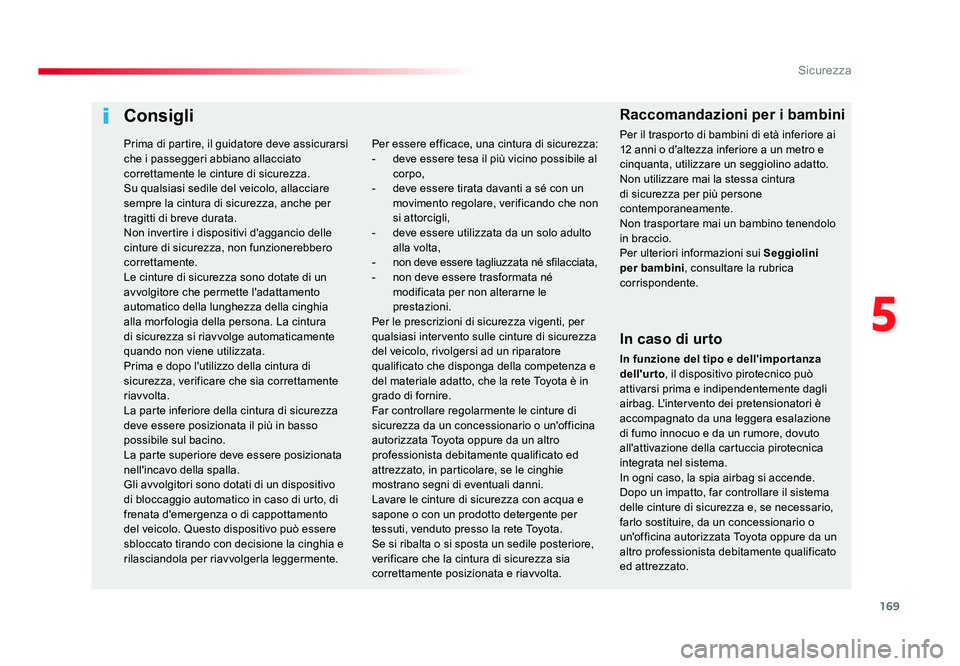

169
5
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
Consigli
In caso di urto
In funzione del tipo e dell'impor tanza
dell'urto, il dispositivo pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L'intervento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all'attivazione della cartuccia pirotecnica
integrata nel sistema.
In ogni caso, la spia airbag si accende.
Dopo un impatto, far controllare il sistema
delle cinture di sicurezza e, se necessario,
farlo sostituire, da un concessionario o
un'officina autorizzata Toyota oppure da un
altro professionista debitamente qualificato
ed attrezzato.
Per essere efficace, una cintura di sicurezza:
- deve essere tesa il più vicino possibile al
corpo,
- deve essere tirata davanti a sé con un movimento regolare, verificando che non
si attorcigli,
- deve essere utilizzata da un solo adulto alla volta,
- non deve essere tagliuzzata né sfilacciata,
- non deve essere trasformata né modificata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vigenti, per
qualsiasi intervento sulle cinture di sicurezza
del veicolo, rivolgersi ad un riparatore
qualificato che disponga della competenza e
del materiale adatto, che la rete Toyota è in
grado di fornire.
Far controllare regolarmente le cinture di
sicurezza da un concessionario o un'officina
autorizzata Toyota oppure da un altro
professionista debitamente qualificato ed
attrezzato, in particolare, se le cinghie
mostrano segni di eventuali danni.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la rete Toyota.
Se si ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
correttamente posizionata e riavvolta.
Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore ai
12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura
di sicurezza per più persone
contemporaneamente.
Non trasportare mai un bambino tenendolo
in braccio.
Per ulteriori informazioni sui Seggiolini
per bambini , consultare la rubrica
corrispondente.
Prima di partire, il guidatore deve assicurarsi
che i passeggeri abbiano allacciato
correttamente le cinture di sicurezza.
Su qualsiasi sedile del veicolo, allacciare
sempre la cintura di sicurezza, anche per
tragitti di breve durata.
Non invertire i dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l'adattamento
automatico della lunghezza della cinghia
alla morfologia della persona. La cintura
di sicurezza si riavvolge automaticamente
quando non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
La parte inferiore della cintura di sicurezza
deve essere posizionata il più in basso
possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispositivo
di bloccaggio automatico in caso di urto, di
frenata d'emergenza o di cappottamento
del veicolo. Questo dispositivo può essere
sbloccato tirando con decisione la cinghia e
rilasciandola per riavvolgerla leggermente.
Proace_IT.indb 16920/07/2016 09:18

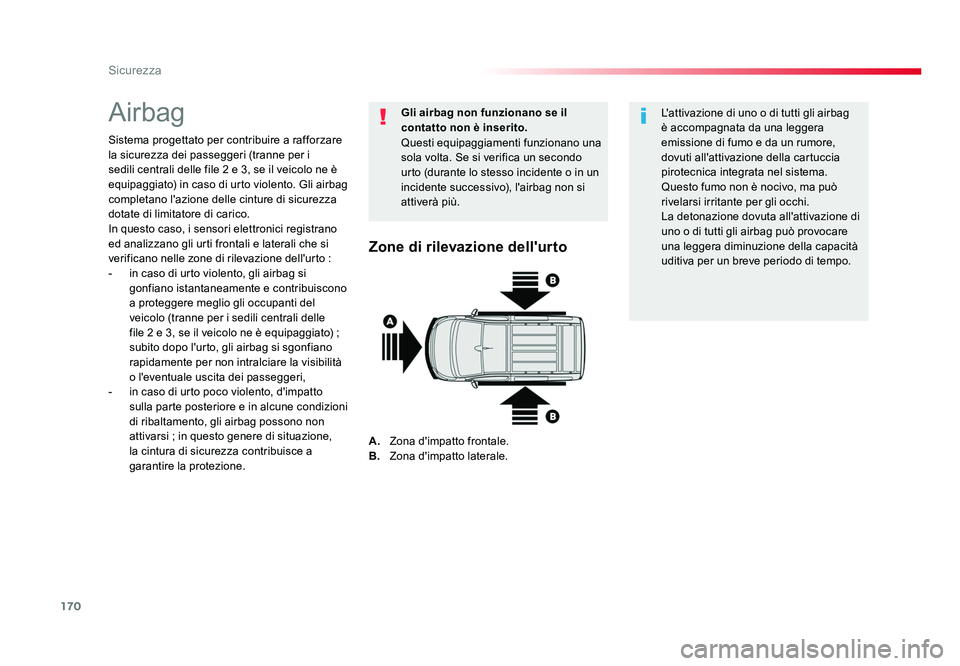

170
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
Airbag
Sistema progettato per contribuire a rafforzare
la sicurezza dei passeggeri (tranne per i
sedili centrali delle file 2 e 3, se il veicolo ne è
equipaggiato) in caso di urto violento. Gli airbag
completano l'azione delle cinture di sicurezza
dotate di limitatore di carico.
In questo caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto :
- in caso di urto violento, gli airbag si gonfiano istantaneamente e contribuiscono
a proteggere meglio gli occupanti del
veicolo (tranne per i sedili centrali delle
file 2 e 3, se il veicolo ne è equipaggiato) ;
subito dopo l'urto, gli airbag si sgonfiano
rapidamente per non intralciare la visibilità
o l'eventuale uscita dei passeggeri,
- in caso di urto poco violento, d'impatto sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag possono non
attivarsi ; in questo genere di situazione,
la cintura di sicurezza contribuisce a
garantire la protezione. Gli airbag non funzionano se il
contatto non è inserito.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo
urto (durante lo stesso incidente o in un
incidente successivo), l'airbag non si
attiverà più.
L'attivazione di uno o di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione dovuta all'attivazione di
uno o di tutti gli airbag può provocare
una leggera diminuzione della capacità
uditiva per un breve periodo di tempo.
Zone di rilevazione dell'urto
A.
Zona d'impatto frontale.
B. Zona d'impatto laterale.
Proace_IT.indb 17020/07/2016 09:18

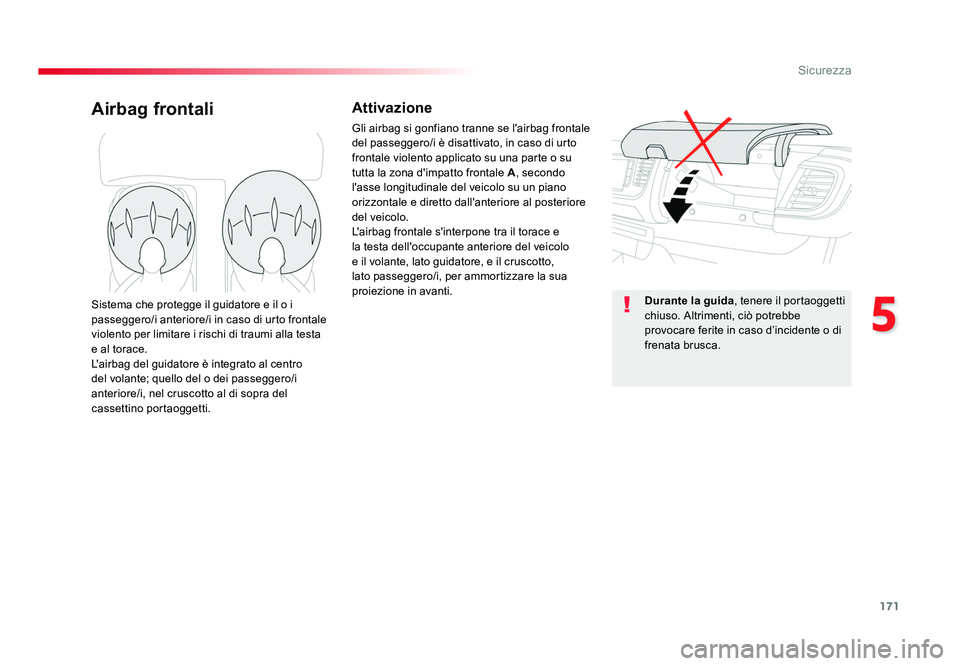

171
5
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
Airbag frontaliAttivazione
Gli airbag si gonfiano tranne se l'airbag frontale
del passeggero/i è disattivato, in caso di urto
frontale violento applicato su una parte o su
tutta la zona d'impatto frontale A, secondo
l'asse longitudinale del veicolo su un piano
orizzontale e diretto dall'anteriore al posteriore
del veicolo.
L'airbag frontale s'interpone tra il torace e
la testa dell'occupante anteriore del veicolo
e il volante, lato guidatore, e il cruscotto,
lato passeggero/i, per ammortizzare la sua
proiezione in avanti.
Sistema che protegge il guidatore e il o i
passeggero/i anteriore/i in caso di urto frontale
violento per limitare i rischi di traumi alla testa
e al torace.
L'airbag del guidatore è integrato al centro
del volante; quello del o dei passeggero/i
anteriore/i, nel cruscotto al di sopra del
cassettino portaoggetti. Durante la guida
, tenere il portaoggetti
chiuso. Altrimenti, ciò potrebbe
provocare ferite in caso d’incidente o di
frenata brusca.
Proace_IT.indb 17120/07/2016 09:18

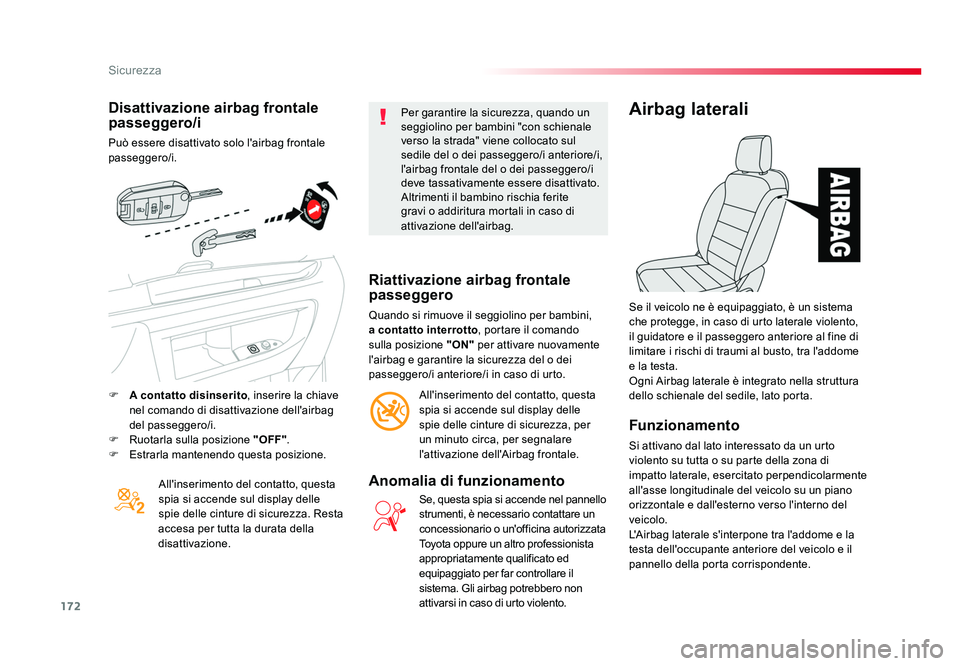

172
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
Disattivazione airbag frontale
passeggero/i
Può essere disattivato solo l'airbag frontale
passeggero/i.All'inserimento del contatto, questa
spia si accende sul display delle
spie delle cinture di sicurezza. Resta
accesa per tutta la durata della
disattivazione. Per garantire la sicurezza, quando un
seggiolino per bambini "con schienale
verso la strada" viene collocato sul
sedile del o dei passeggero/i anteriore/i,
l'airbag frontale del o dei passeggero/i
deve tassativamente essere disattivato.
Altrimenti il bambino rischia ferite
gravi o addiritura mortali in caso di
attivazione dell'airbag.
Riattivazione airbag frontale
passeggero
Quando si rimuove il seggiolino per bambini,
a contatto interrotto
, portare il comando
sulla posizione "ON" per attivare nuovamente
l'airbag e garantire la sicurezza del o dei
passeggero/i anteriore/i in caso di urto.
All'inserimento del contatto, questa
spia si accende sul display delle
spie delle cinture di sicurezza, per
un minuto circa, per segnalare
l'attivazione dell'Airbag frontale.
Anomalia di funzionamento
Se, questa spia si accende nel pannello
strumenti, è necessario contattare un
concessionario o un'officina autorizzata
Toyota oppure un altro professionista
appropriatamente qualificato ed
equipaggiato per far controllare il
sistema. Gli airbag potrebbero non
attivarsi in caso di urto violento.
Airbag laterali
Funzionamento
Si attivano dal lato interessato da un urto
violento su tutta o su parte della zona di
impatto laterale, esercitato perpendicolarmente
all'asse longitudinale del veicolo su un piano
orizzontale e dall'esterno verso l'interno del
veicolo.
L'Airbag laterale s'interpone tra l'addome e la
testa dell'occupante anteriore del veicolo e il
pannello della porta corrispondente. Se il veicolo ne è equipaggiato, è un sistema
che protegge, in caso di urto laterale violento,
il guidatore e il passeggero anteriore al fine di
limitare i rischi di traumi al busto, tra l'addome
e la testa.
Ogni Airbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.
F
A contatto disinserito , inserire la chiave
nel comando di disattivazione dell'airbag
del passeggero/i.
F Ruotarla sulla posizione "OFF" .
F Estrarla mantenendo questa posizione.
Proace_IT.indb 17220/07/2016 09:18

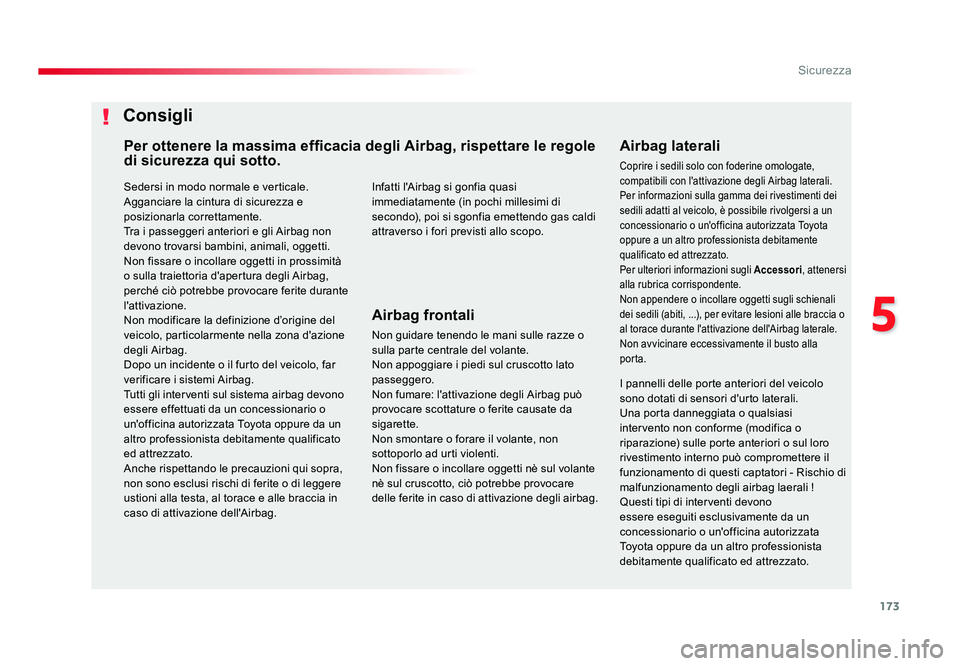

173
5
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza e
posizionarla correttamente.
Tra i passeggeri anteriori e gli Airbag non
devono trovarsi bambini, animali, oggetti.
Non fissare o incollare oggetti in prossimità
o sulla traiettoria d'apertura degli Airbag,
perché ciò potrebbe provocare ferite durante
l'attivazione.
Non modificare la definizione d’origine del
veicolo, particolarmente nella zona d'azione
degli Airbag.
Dopo un incidente o il furto del veicolo, far
verificare i sistemi Airbag.
Tutti gli interventi sul sistema airbag devono
essere effettuati da un concessionario o
un'officina autorizzata Toyota oppure da un
altro professionista debitamente qualificato
ed attrezzato.
Anche rispettando le precauzioni qui sopra,
non sono esclusi rischi di ferite o di leggere
ustioni alla testa, al torace e alle braccia in
caso di attivazione dell'Airbag.
Airbag laterali
Coprire i sedili solo con foderine omologate,
compatibili con l'attivazione degli Airbag laterali.
Per informazioni sulla gamma dei rivestimenti dei
sedili adatti al veicolo, è possibile rivolgersi a un
concessionario o un'officina autorizzata Toyota
oppure a un altro professionista debitamente
qualificato ed attrezzato.
Per ulteriori informazioni sugli Accessori, attenersi
alla rubrica corrispondente.
Non appendere o incollare oggetti sugli schienali
dei sedili (abiti, ...), per evitare lesioni alle braccia o
al torace durante l'attivazione dell'Airbag laterale.
Non avvicinare eccessivamente il busto alla
porta.
Infatti l'Airbag si gonfia quasi
immediatamente (in pochi millesimi di
secondo), poi si sgonfia emettendo gas caldi
attraverso i fori previsti allo scopo.
Airbag frontali
Non guidare tenendo le mani sulle razze o
sulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto lato
passeggero.
Non fumare: l'attivazione degli Airbag può
provocare scottature o ferite causate da
sigarette.
Non smontare o forare il volante, non
sottoporlo ad urti violenti.
Non fissare o incollare oggetti nè sul volante
nè sul cruscotto, ciò potrebbe provocare
delle ferite in caso di attivazione degli airbag.
Consigli
Per ottenere la massima efficacia degli Airbag, rispettare le regole
di sicurezza qui sotto.
I pannelli delle porte anteriori del veicolo
sono dotati di sensori d'urto laterali.
Una porta danneggiata o qualsiasi
intervento non conforme (modifica o
riparazione) sulle porte anteriori o sul loro
rivestimento interno può compromettere il
funzionamento di questi captatori - Rischio di
malfunzionamento degli airbag laerali !
Questi tipi di interventi devono
essere eseguiti esclusivamente da un
concessionario o un'officina autorizzata
Toyota oppure da un altro professionista
debitamente qualificato ed attrezzato.
Proace_IT.indb 17320/07/2016 09:18

174
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016

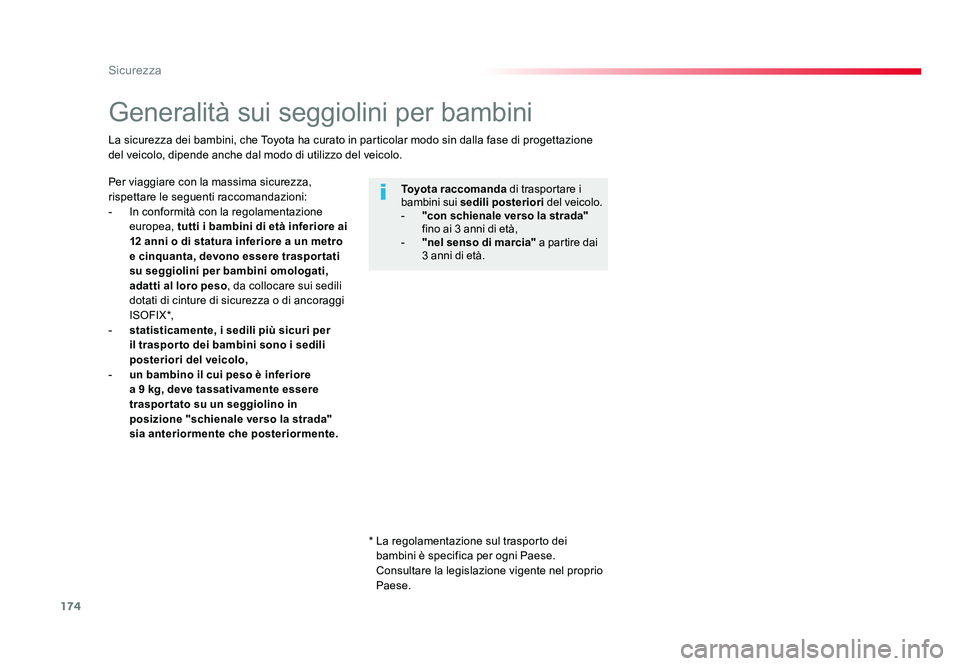

Generalità sui seggiolini per bambini
Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:
- In conformità con la regolamentazione europea, tutti i bambini di età inferiore ai
12 anni o di statura inferiore a un metro
e cinquanta, devono essere traspor tati
su seggiolini per bambini omologati,
adatti al loro peso , da collocare sui sedili
dotati di cinture di sicurezza o di ancoraggi
ISOFIX*,
- statisticamente, i sedili più sicuri per
il traspor to dei bambini sono i sedili
posteriori del veicolo,
- un bambino il cui peso è inferiore
a 9 kg, deve tassativamente essere
traspor tato su un seggiolino in
posizione "schienale verso la strada"
sia anteriormente che posteriormente. To y o t a
raccomanda di trasportare i
bambini sui sedili posteriori del veicolo.
- "con schienale verso la strada"
fino ai 3 anni di età,
- "nel senso di marcia" a partire dai
3 anni di età.
La sicurezza dei bambini, che Toyota ha curato in particolar modo sin dalla fase di progettazione
del veicolo, dipende anche dal modo di utilizzo del veicolo.
* La regolamentazione sul trasporto dei bambini è specifica per ogni Paese.
Consultare la legislazione vigente nel proprio
Paese.
Proace_IT.indb 17420/07/2016 09:18

175
5
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016

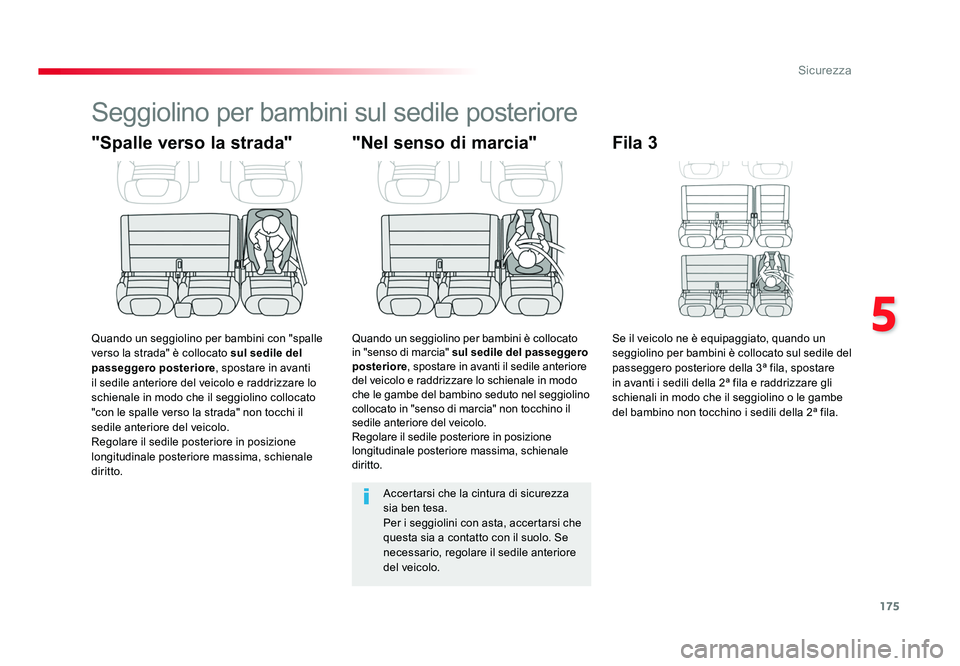

Seggiolino per bambini sul sedile posteriore
"Spalle verso la strada"
Quando un seggiolino per bambini con "spalle
verso la strada" è collocato sul sedile del
passeggero posteriore, spostare in avanti
il sedile anteriore del veicolo e raddrizzare lo
schienale in modo che il seggiolino collocato
"con le spalle verso la strada" non tocchi il
sedile anteriore del veicolo.
Regolare il sedile posteriore in posizione
longitudinale posteriore massima, schienale
diritto.
"Nel senso di marcia"
Quando un seggiolino per bambini è collocato
in "senso di marcia" sul sedile del passeggero
posteriore , spostare in avanti il sedile anteriore
del veicolo e raddrizzare lo schienale in modo
che le gambe del bambino seduto nel seggiolino
collocato in "senso di marcia" non tocchino il
sedile anteriore del veicolo.
Regolare il sedile posteriore in posizione
longitudinale posteriore massima, schienale
diritto.
Accertarsi che la cintura di sicurezza
sia ben tesa.
Per i seggiolini con asta, accertarsi che
questa sia a contatto con il suolo. Se
necessario, regolare il sedile anteriore
del veicolo.
Fila 3
Se il veicolo ne è equipaggiato, quando un
seggiolino per bambini è collocato sul sedile del
passeggero posteriore della 3ª fila, spostare
in avanti i sedili della 2ª fila e raddrizzare gli
schienali in modo che il seggiolino o le gambe
del bambino non tocchino i sedili della 2ª fila.
Proace_IT.indb 17520/07/2016 09:18

176
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016

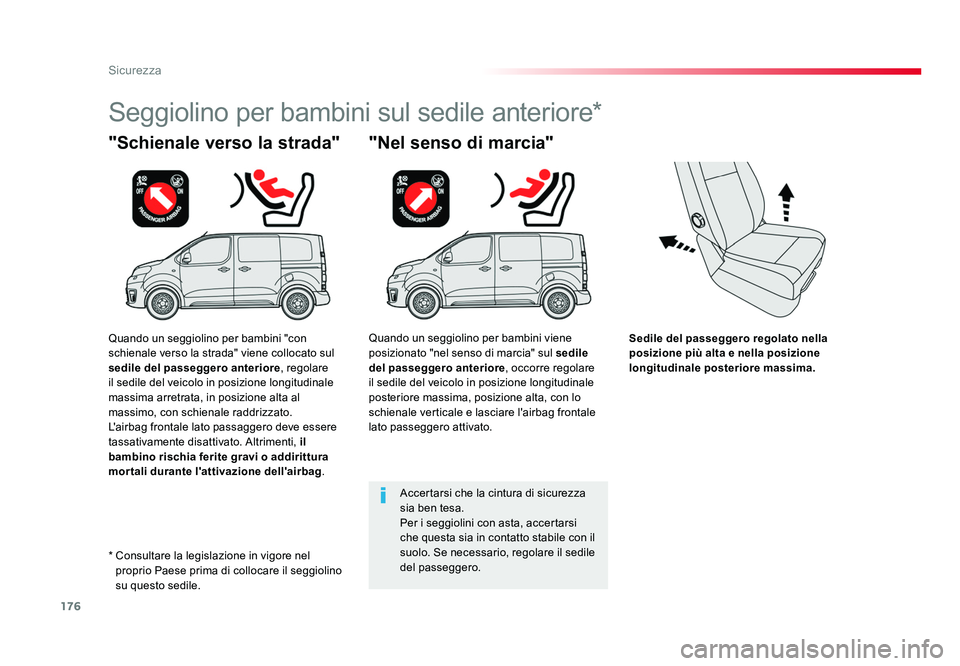

Sedile del passeggero regolato nella
posizione più alta e nella posizione
longitudinale posteriore massima.
"Schienale verso la strada"
Seggiolino per bambini sul sedile anteriore*
"Nel senso di marcia"
Accertarsi che la cintura di sicurezza
sia ben tesa.
Per i seggiolini con asta, accertarsi
che questa sia in contatto stabile con il
suolo. Se necessario, regolare il sedile
del passeggero.
Quando un seggiolino per bambini "con
schienale verso la strada" viene collocato sul
sedile del passeggero anteriore
, regolare
il sedile del veicolo in posizione longitudinale
massima arretrata, in posizione alta al
massimo, con schienale raddrizzato.
L'airbag frontale lato passaggero deve essere
tassativamente disattivato. Altrimenti, il
bambino rischia ferite gravi o addirittura
mortali durante l'attivazione dell'airbag .Quando un seggiolino per bambini viene
posizionato "nel senso di marcia" sul
sedile
del passeggero anteriore , occorre regolare
il sedile del veicolo in posizione longitudinale
posteriore massima, posizione alta, con lo
schienale verticale e lasciare l'airbag frontale
lato passeggero attivato.
* Consultare la legislazione in vigore nel proprio Paese prima di collocare il seggiolino
su questo sedile.
Proace_IT.indb 17620/07/2016 09:18
