2016 TOYOTA PROACE Manuale duso (in Italian)

9

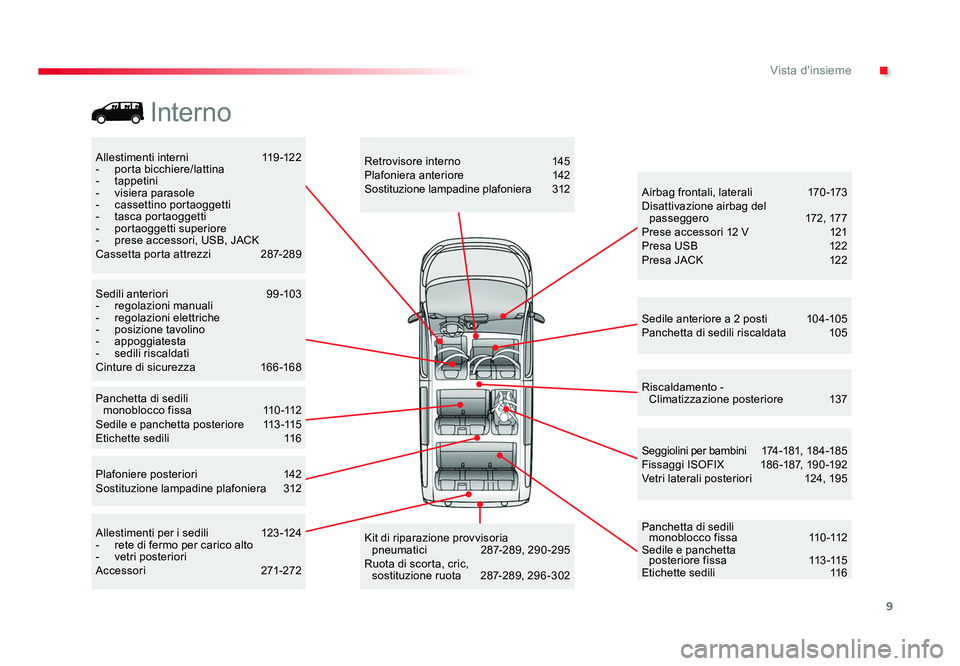

.Vista d'insieme
Jumpy _it_Chap00b_vue-ensemble_ed01-2016
Allestimenti interni 11 9 -12 2
- porta bicchiere/lattina
- tappetini
- visiera parasole
- cassettino portaoggetti
- tasca portaoggetti
- portaoggetti superiore
- prese accessori, USB, JACK
Cassetta porta attrezzi 287-289
Seggiolini per bambini 174 -181, 18 4 -185
Fissaggi ISOFIX 18 6 -187, 19 0 -19 2
Vetri laterali posteriori 124, 19 5
Panchetta di sedili monoblocco fissa 11 0 -112
Sedile e panchetta posteriore fissa 113 -115
Etichette sedili 11 6
Sedile anteriore a 2 posti
104 -105
Panchetta di sedili riscaldata 105
Riscaldamento - Climatizzazione posteriore 137
Kit di riparazione provvisoria pneumatici 287-289, 290 -295
Ruota di scorta, cric, sostituzione ruota 287-289, 296 -302
Allestimenti per i sedili
123 -124
- rete di fermo per carico alto
- vetri posteriori
Accessori 271-272
Plafoniere posteriori
142
Sostituzione lampadine plafoniera 312 Retrovisore interno
145
Plafoniera anteriore 142
Sostituzione lampadine plafoniera 312
Airbag frontali, laterali 170 -173
Disattivazione airbag del passeggero 172 , 17 7
Prese accessori 12 V 121
Presa USB 12 2
Presa JACK 12 2
Sedili anteriori 9 9 -10 3
- regolazioni manuali
- regolazioni elettriche
- posizione tavolino
- appoggiatesta
- sedili riscaldati
Cinture di sicurezza 166 -168
Panchetta di sedili monoblocco fissa 11 0 -112
Sedile e panchetta posteriore 113 -115
Etichette sedili 11 6
Interno
Proace_IT.indb 920/07/2016 09:16

10
Vista d'insieme
Jumpy _it_Chap00b_vue-ensemble_ed01-2016

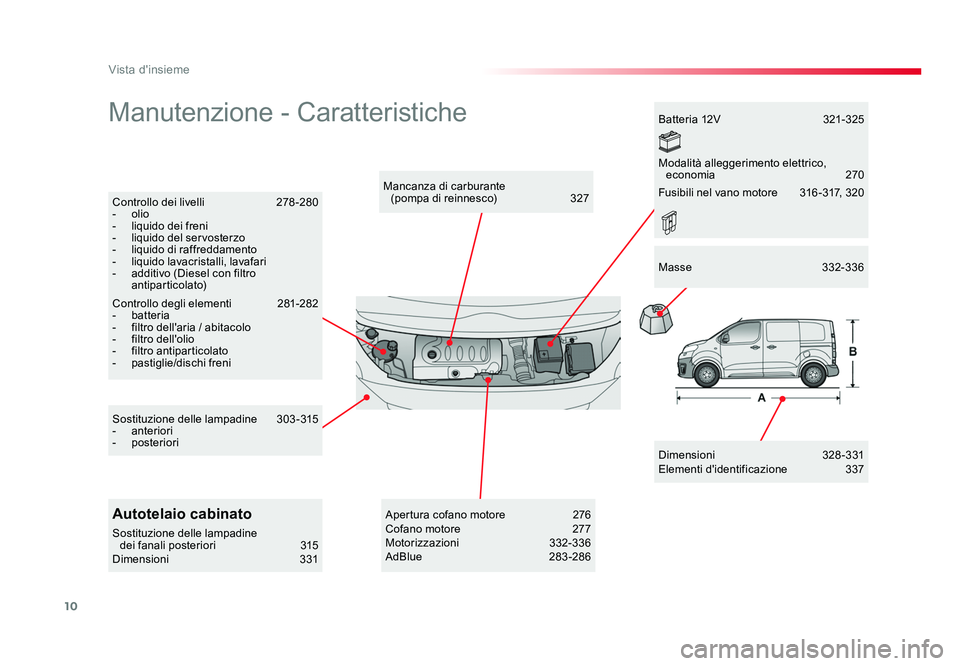

Manutenzione - Caratteristiche
Dimensioni 328 - 331
Elementi d'identificazione 337
Mancanza di carburante
(pompa di reinnesco) 327
Controllo dei livelli 278-280
- olio
- liquido dei freni
- liquido del servosterzo
- liquido di raffreddamento
- liquido lavacristalli, lavafari
- additivo (Diesel con filtro antiparticolato)
Controllo degli elementi 281-282
- batteria
- filtro dell'aria / abitacolo
- filtro dell'olio
- filtro antiparticolato
- pastiglie/dischi freni
Sostituzione delle lampadine 3 03 - 315
- anteriori
- posteriori
Autotelaio cabinato
Sostituzione delle lampadine
dei fanali posteriori 315
Dimensioni 331 Batteria 12V
321-325
Apertura cofano motore 276
Cofano motore 277
Motorizzazioni 332-336
AdBlue 283-286Masse
332-336
Modalità alleggerimento elettrico,
economia 270
Fusibili nel vano motore 316 - 317, 320
Proace_IT.indb 1020/07/2016 09:16

11
.
92109
177
11 6 194 186
140 323 276
11 6
107
107
Vista d'insieme
Jumpy _it_Chap00b_vue-ensemble_ed01-2016

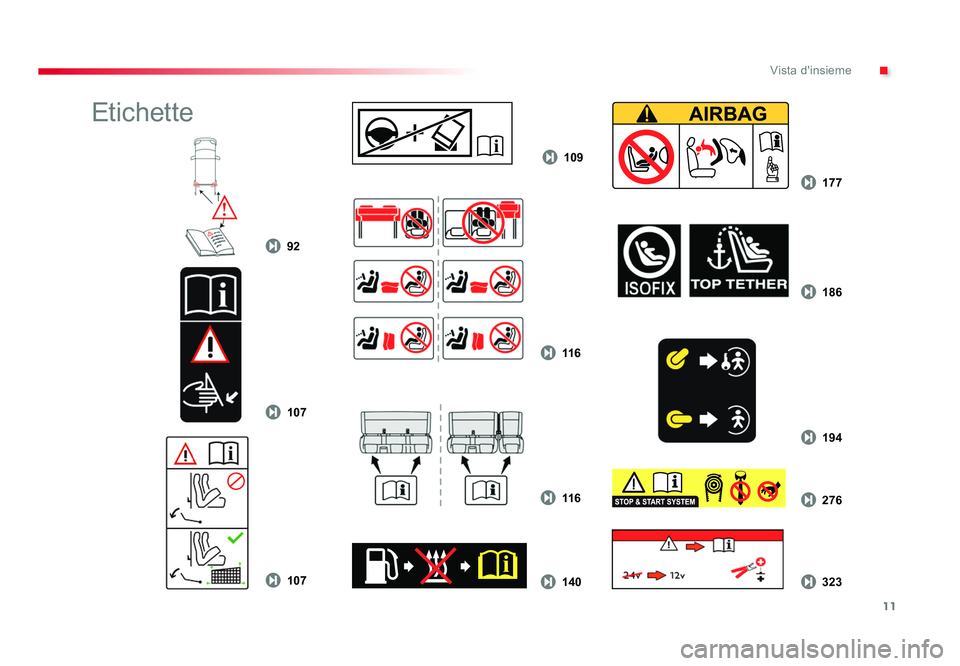

Etichette
Proace_IT.indb 1120/07/2016 09:16

12

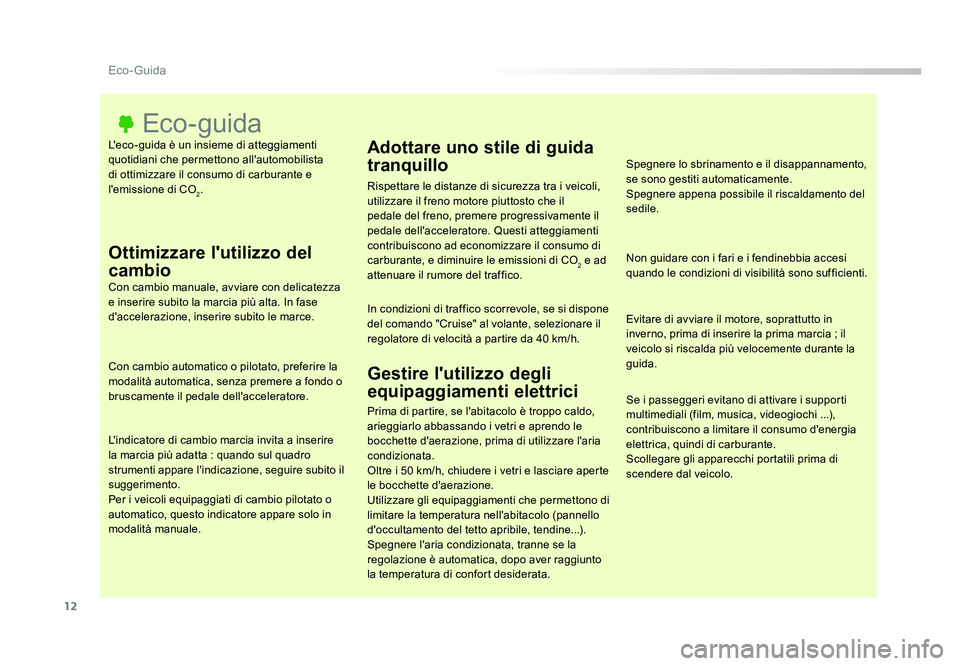

Eco- Guida
Jumpy _it_Chap00c_eco-conduite_ed01-2016
L'eco-guida è un insieme di atteggiamenti
quotidiani che permettono all'automobilista
di ottimizzare il consumo di carburante e
l'emissione di CO
2.
Eco- guida
Ottimizzare l'utilizzo del
cambio
Con cambio manuale, avviare con delicatezza
e inserire subito la marcia più alta. In fase
d'accelerazione, inserire subito le marce.
Con cambio automatico o pilotato, preferire la
modalità automatica, senza premere a fondo o
bruscamente il pedale dell'acceleratore.
L'indicatore di cambio marcia invita a inserire
la marcia più adatta : quando sul quadro
strumenti appare l'indicazione, seguire subito il
suggerimento.
Per i veicoli equipaggiati di cambio pilotato o
automatico, questo indicatore appare solo in
modalità manuale.
Adottare uno stile di guida
tranquillo
Rispettare le distanze di sicurezza tra i veicoli,
utilizzare il freno motore piuttosto che il
pedale del freno, premere progressivamente il
pedale dell'acceleratore. Questi atteggiamenti
contribuiscono ad economizzare il consumo di
carburante, e diminuire le emissioni di CO
2 e ad
attenuare il rumore del traffico.
In condizioni di traffico scorrevole, se si dispone
del comando "Cruise" al volante, selezionare il
regolatore di velocità a partire da 40 km/h.
Gestire l'utilizzo degli
equipaggiamenti elettrici
Spegnere lo sbrinamento e il disappannamento,
se sono gestiti automaticamente.
Spegnere appena possibile il riscaldamento del
sedile.
Non guidare con i fari e i fendinebbia accesi
quando le condizioni di visibilità sono sufficienti.
Evitare di avviare il motore, soprattutto in
inverno, prima di inserire la prima marcia ; il
veicolo si riscalda più velocemente durante la
guida.
Se i passeggeri evitano di attivare i supporti
multimediali (film, musica, videogiochi ...),
contribuiscono a limitare il consumo d'energia
elettrica, quindi di carburante.
Scollegare gli apparecchi portatili prima di
scendere dal veicolo.
Prima di partire, se l'abitacolo è troppo caldo,
arieggiarlo abbassando i vetri e aprendo le
bocchette d'aerazione, prima di utilizzare l'aria
condizionata.
Oltre i 50 km/h, chiudere i vetri e lasciare aperte
le bocchette d'aerazione.
Utilizzare gli equipaggiamenti che permettono di
limitare la temperatura nell'abitacolo (pannello
d'occultamento del tetto apribile, tendine...).
Spegnere l'aria condizionata, tranne se la
regolazione è automatica, dopo aver raggiunto
la temperatura di confort desiderata.
Proace_IT.indb 1220/07/2016 09:16

13
.Eco- Guida
Jumpy _it_Chap00c_eco-conduite_ed01-2016

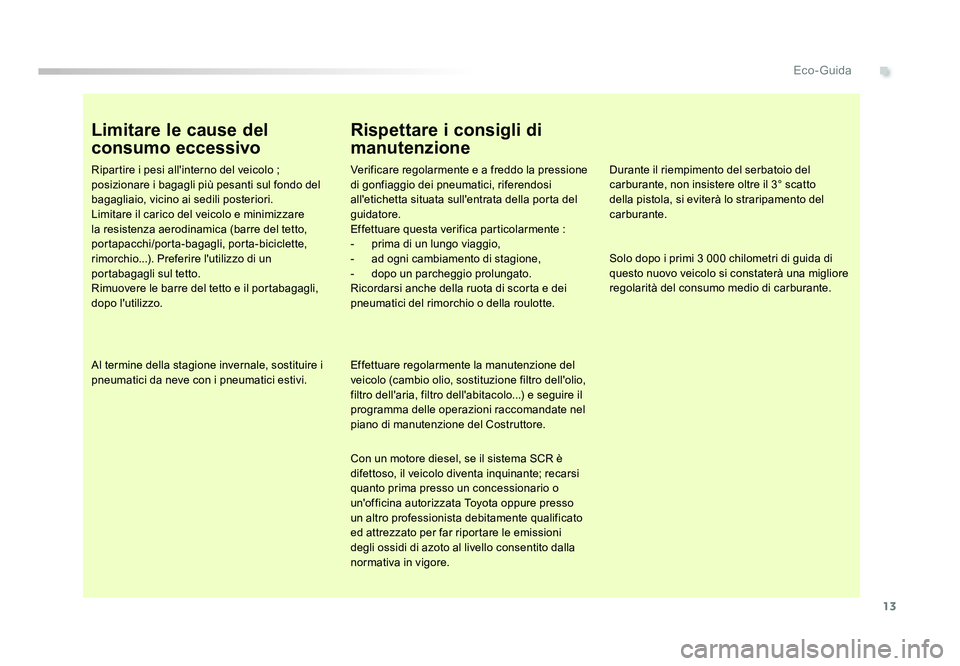

Limitare le cause del
consumo eccessivo
Ripartire i pesi all'interno del veicolo ;
posizionare i bagagli più pesanti sul fondo del
bagagliaio, vicino ai sedili posteriori.
Limitare il carico del veicolo e minimizzare
la resistenza aerodinamica (barre del tetto,
portapacchi/porta-bagagli, porta-biciclette,
rimorchio...). Preferire l'utilizzo di un
portabagagli sul tetto.
Rimuovere le barre del tetto e il portabagagli,
dopo l'utilizzo.
Al termine della stagione invernale, sostituire i
pneumatici da neve con i pneumatici estivi.
Rispettare i consigli di
manutenzione
Verificare regolarmente e a freddo la pressione
di gonfiaggio dei pneumatici, riferendosi
all'etichetta situata sull'entrata della porta del
guidatore.
Effettuare questa verifica particolarmente :
- prima di un lungo viaggio,
- ad ogni cambiamento di stagione,
- dopo un parcheggio prolungato.
Ricordarsi anche della ruota di scorta e dei
pneumatici del rimorchio o della roulotte.
Effettuare regolarmente la manutenzione del
veicolo (cambio olio, sostituzione filtro dell'olio,
filtro dell'aria, filtro dell'abitacolo...) e seguire il
programma delle operazioni raccomandate nel
piano di manutenzione del Costruttore.
Con un motore diesel, se il sistema SCR è
difettoso, il veicolo diventa inquinante; recarsi
quanto prima presso un concessionario o
un'officina autorizzata Toyota oppure presso
un altro professionista debitamente qualificato
ed attrezzato per far riportare le emissioni
degli ossidi di azoto al livello consentito dalla
normativa in vigore. Durante il riempimento del serbatoio del
carburante, non insistere oltre il 3° scatto
della pistola, si eviterà lo straripamento del
carburante.
Solo dopo i primi 3 000
chilometri di guida di
questo nuovo veicolo si constaterà una migliore
regolarità del consumo medio di carburante.
Proace_IT.indb 1320/07/2016 09:16

14
Strumentazione di bordo
Jumpy _it_Chap01_instruments-de-bord_ed01-2016

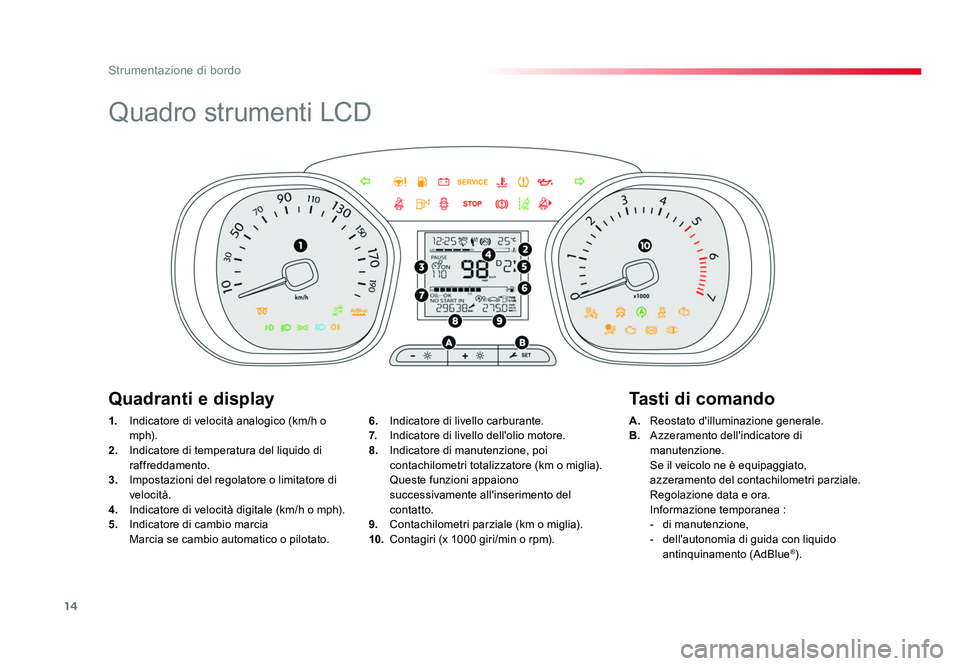

Quadro strumenti LCD
1. Indicatore di velocità analogico (km/h o
m p h).
2. Indicatore di temperatura del liquido di
raffreddamento.
3. Impostazioni del regolatore o limitatore di
velocità.
4. Indicatore di velocità digitale (km/h o mph).
5. Indicatore di cambio marcia
Marcia se cambio automatico o pilotato. A.
Reostato d'illuminazione generale.
B. Azzeramento dell'indicatore di
manutenzione.
Se il veicolo ne è equipaggiato, azzeramento del contachilometri parziale.
Regolazione data e ora.
Informazione temporanea :
- di manutenzione,
- dell'autonomia di guida con liquido antinquinamento (AdBlue
®).
6.
Indicatore di livello carburante.
7. Indicatore di livello dell'olio motore.
8. Indicatore di manutenzione, poi
contachilometri totalizzatore (km o miglia).
Queste funzioni appaiono
successivamente all'inserimento del
contatto.
9. Contachilometri parziale (km o miglia).
10. Contagiri (x 1000 giri/min o rpm).
Quadranti e display Tasti di comando
Proace_IT.indb 1420/07/2016 09:16

15
1
Strumentazione di bordo
Jumpy _it_Chap01_instruments-de-bord_ed01-2016
1. Indicatore di velocità analogico (km/h o
m p h).
2. Indicatore di livello carburante.
3. Indicatore di temperatura del liquido di
raffreddamento.
4. Impostazioni del regolatore o limitatore di
velocità.
5. Indicatore di velocità digitale (km/h o mph). A.
Azzeramento dell'indicatore di
manutenzione.
Richiamo dell’informazione temporanea :
- di manutenzione,
- dell'autonomia di guida con liquido antinquinamento (AdBlue
®).
B. Reostato d'illuminazione generale.
C. Azzeramento del contachilometri parziale e
del tragitto.
6.
Indicatore di cambio marcia
Marcia se cambio automatico o pilotato.
7. Indicatore di manutenzione, poi
contachilometri totalizzatore (km o miglia),
contachilometri parziale (k, o miglia),
visualizzazioni di messaggi, ...
8. Contagiri (x 1000 giri/min o rpm).
Quadranti e display Tasti di comando

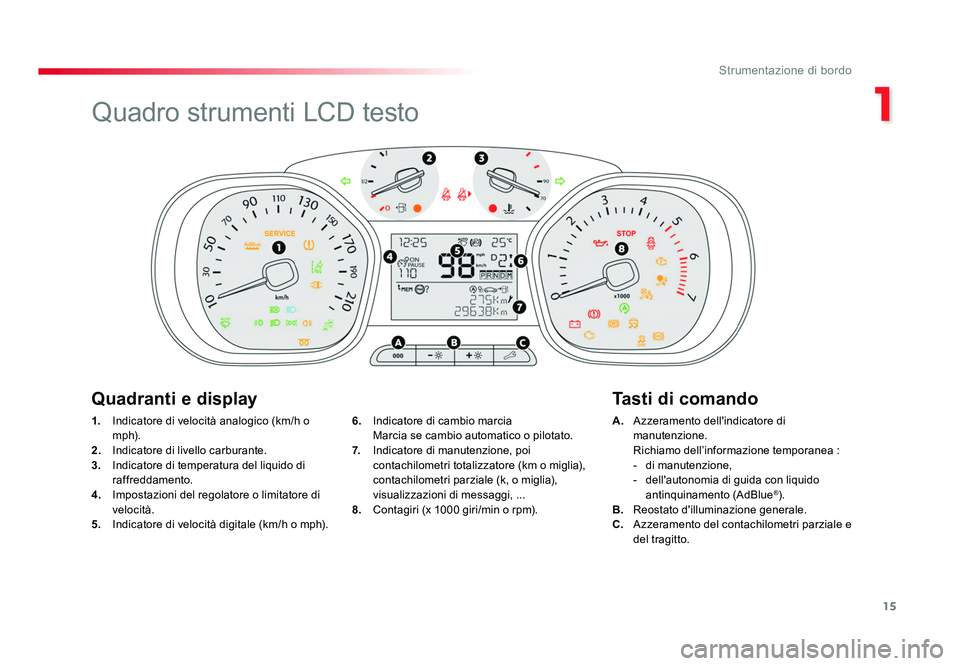

Quadro strumenti LCD testo
Proace_IT.indb 1520/07/2016 09:16

16
Strumentazione di bordo
Jumpy _it_Chap01_instruments-de-bord_ed01-2016

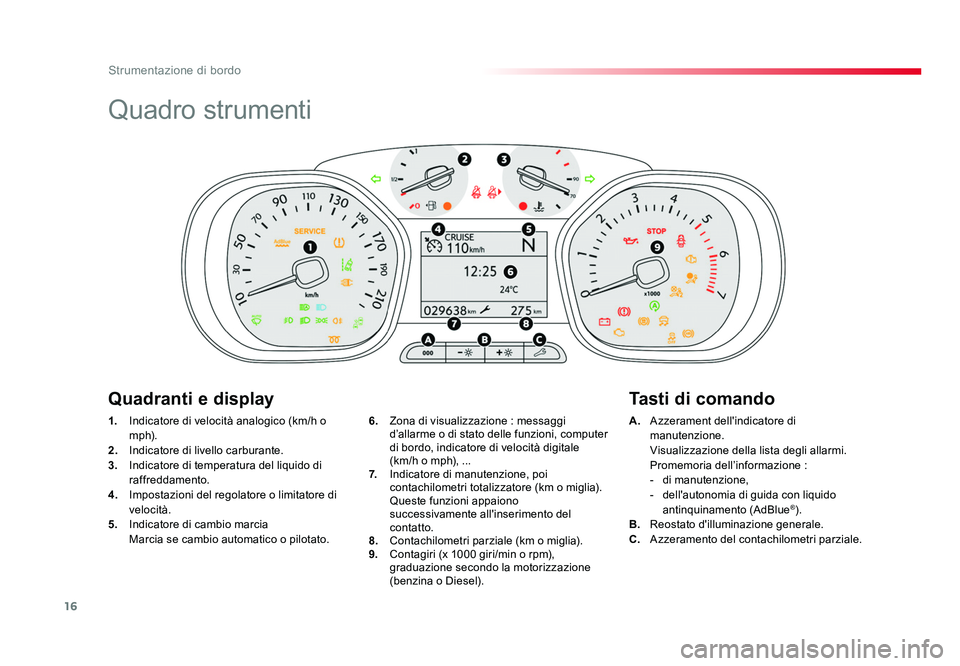

Quadro strumenti
1. Indicatore di velocità analogico (km/h o
m p h).
2. Indicatore di livello carburante.
3. Indicatore di temperatura del liquido di
raffreddamento.
4. Impostazioni del regolatore o limitatore di
velocità.
5. Indicatore di cambio marcia
Marcia se cambio automatico o pilotato. A.
Azzerament dell'indicatore di
manutenzione.
Visualizzazione della lista degli allarmi.
Promemoria dell’informazione :
- di manutenzione,
- dell'autonomia di guida con liquido antinquinamento (AdBlue
®).
B. Reostato d'illuminazione generale.
C. Azzeramento del contachilometri parziale.
6.
Zona di visualizzazione : messaggi
d’allarme o di stato delle funzioni, computer
di bordo, indicatore di velocità digitale
(km/h o mph), ...
7. Indicatore di manutenzione, poi
contachilometri totalizzatore (km o miglia).
Queste funzioni appaiono
successivamente all'inserimento del
contatto.
8. Contachilometri parziale (km o miglia).
9. Contagiri (x 1000 giri/min o rpm),
graduazione secondo la motorizzazione
(benzina o Diesel).
Quadranti e display Tasti di comando
Proace_IT.indb 1620/07/2016 09:16
