2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

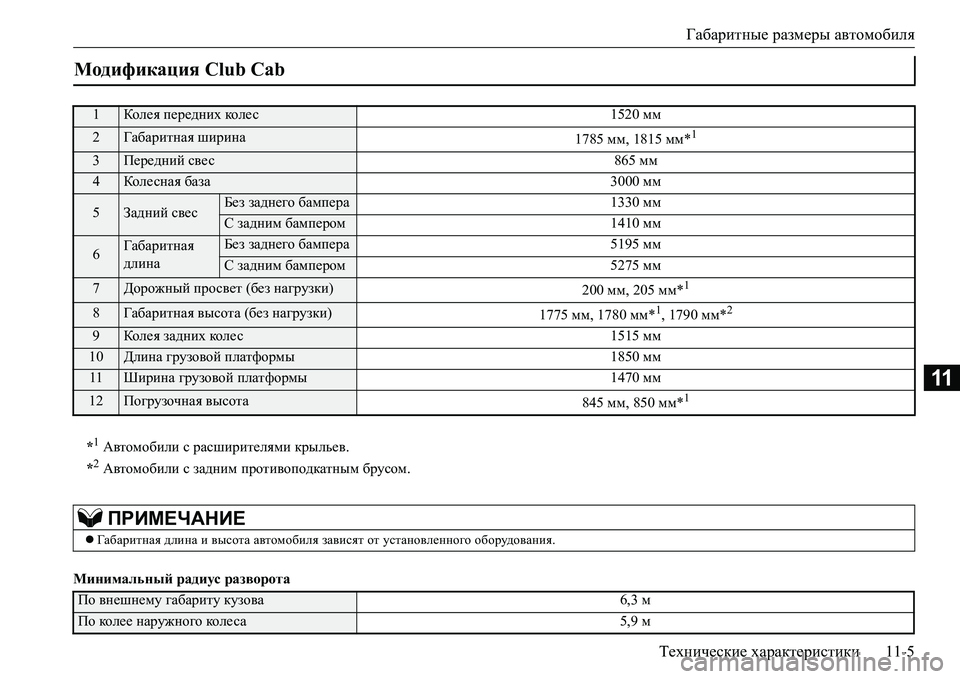

Габаритные размеры автомобиля
Технические характеристики11-5
11
Минимальный радиус разворота
Модификация Club Cab
1Кол ея передних кол е с1520 мм
2Габаритная ширина
1785 мм, 1815 мм*1
3Передний свес865 мм
4Кол е с н ая база3000 мм
5Задний свесБез заднего бампера1330 мм
С задним бампером1410 мм
6Габаритная
длинаБез заднего бампера5195 мм
С задним бампером5275 мм
7Дорожный просвет (без нагрузки)
200 мм, 205 мм*1
8Габаритная высота (без нагрузки)
1775 мм, 1780 мм*1, 1790 мм*2
9Кол ея задних кол е с1515 мм
10Длина грузовой платформы1850 мм
11Ширина грузовой платформы1470 мм
12Погрузочная высота
845 мм, 850 мм*1
*1Автомобили с расширителями крыльев.
*2Автомобили с задним противоподкатным брусом.
ПРИМЕЧАНИЕ
Габаритная длина и высота автомобиля зависят от установленного оборудования.
По внешнему габариту кузова6,3 м
По колее наружного кол е с а5,9 м

Габаритные размеры автомобиля
11-6Технические характеристики
11
Fh^bnbdZpby Double Cab

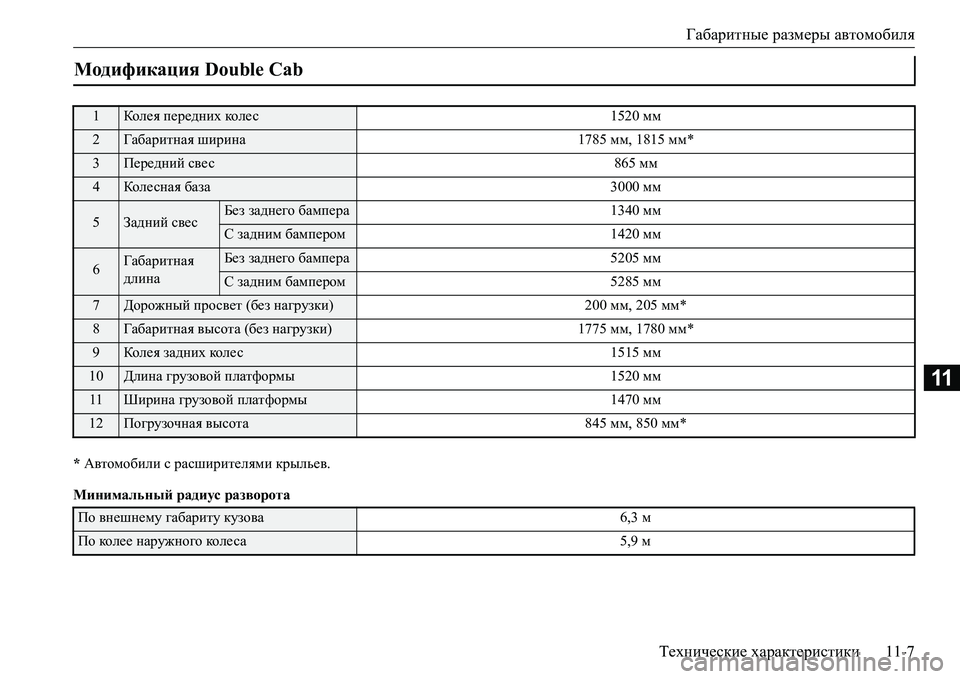

Габаритные размеры автомобиля
Технические характеристики11-7
11
* Автомобили с расширителями крыльев.
Минимальный радиус разворота
Модификация Double Cab
1Кол ея передних кол е с1520 мм
2Габаритная ширина1785 мм, 1815 мм*
3Передний свес865 мм
4Кол е с н ая база3000 мм
5Задний свесБез заднего бампера1340 мм
С задним бампером1420 мм
6Габаритная
длинаБез заднего бампера5205 мм
С задним бампером5285 мм
7Дорожный просвет (без нагрузки) 200 мм, 205 мм*
8Габаритная высота (без нагрузки) 1775 мм, 1780 мм*
9Кол ея задних кол е с1515 мм
10Длина грузовой платформы1520 мм
11Ширина грузовой платформы1470 мм
12Погрузочная высота845 мм, 850 мм*
По внешнему габариту кузова6,3 м
По колее наружного кол е с а5,9 м

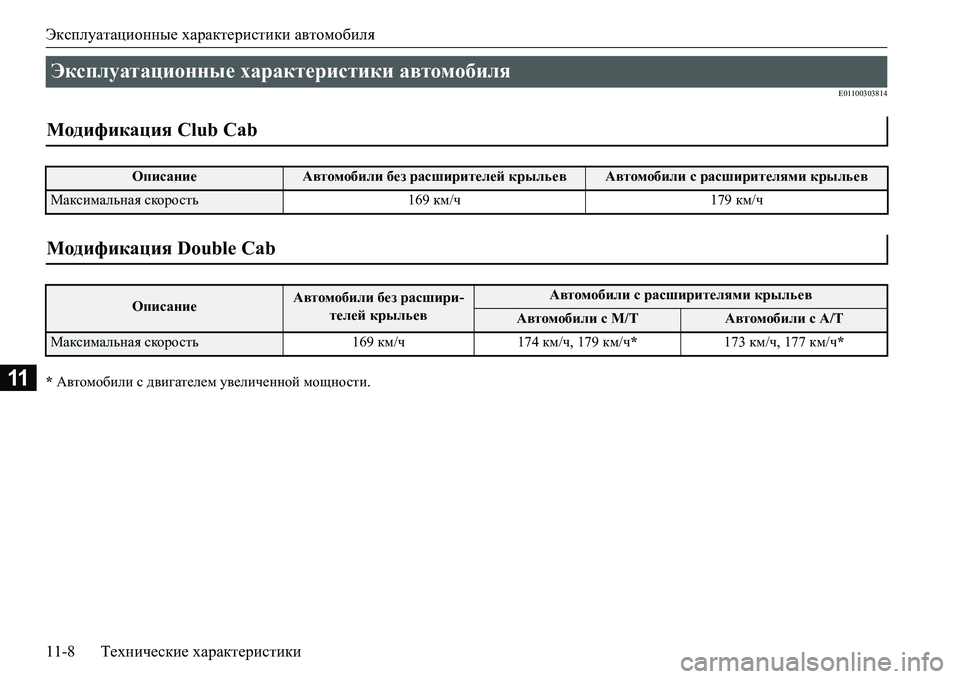

Эксплуатационные характеристики автомобиля
11-8Технические характеристики
11
E01100303814
* Автомобили с двигателем увеличенной мощности.
Эксплуатационные характеристики автомобиля
Модификация Club Cab
ОписаниеАвтомобили без расширителей крыльевАвтомобили с расширителями крыльев
Максимальная скорость169 км/ч 179 км/ч
Модификация Double Cab
ОписаниеАвтомобили без расшири-
телей крыльевАвтомобили с расширителями крыльев
Автомобили с M/TАвтомобили с A/T
Максимальная скорость169 км/ч174 км/ч, 179 км/ч*173 км/ч, 177 км/ч*

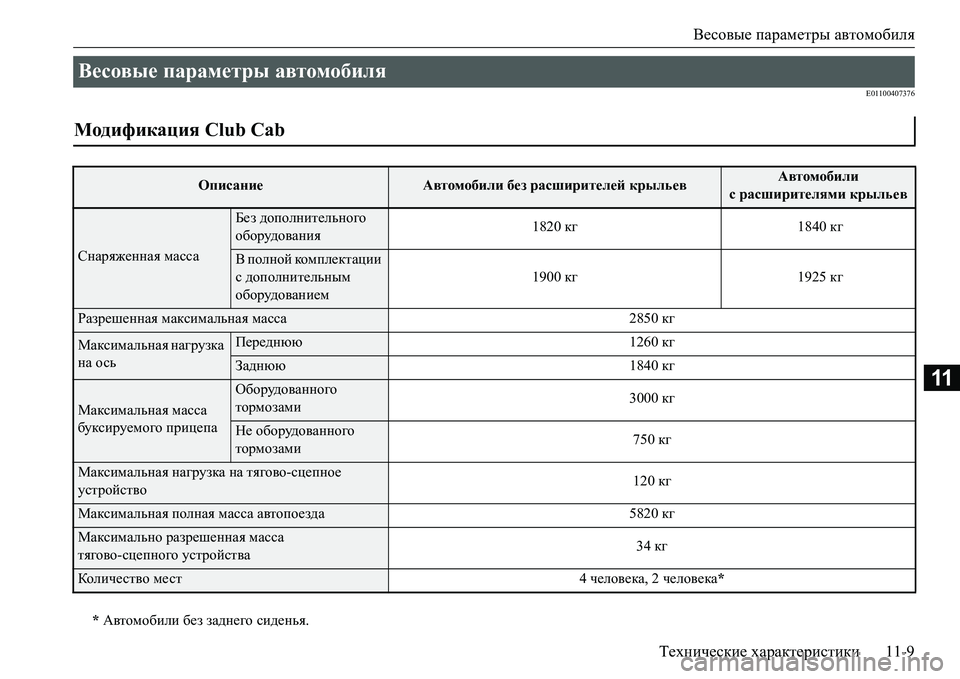

Весовые параметры автомобиля
Технические характеристики11-9
11
E01100407376
Весовые параметры автомобиля
Модификация Club Cab
ОписаниеАвтомобили без расширителей крыльевАвтомобили
с расширителями крыльев
Снаряженная масса
Без дополнительного
оборудования1820 кг 1840 кг
В полной комплектации
с дополнительным
оборудованием1900 кг 1925 кг
Разрешенная максимальная масса2850 кг
Максимальная нагрузка
на осьПереднюю1260 кг
Заднюю1840 кг
Максимальная масса
буксируемого прицепа
Оборудованного
тормозами3000 кг
Не оборудованного
тормозами750 кг
Максимальная нагрузка на тягово-сцепное
устройство 120 кг
Максимальная полная масса автопоезда5820 кг
Максимально разрешенная масса
тягово-сцепного устройства34 кг
Кол и ч е ст во мест 4 человека, 2 человека*
*Автомобили без заднего сиденья.

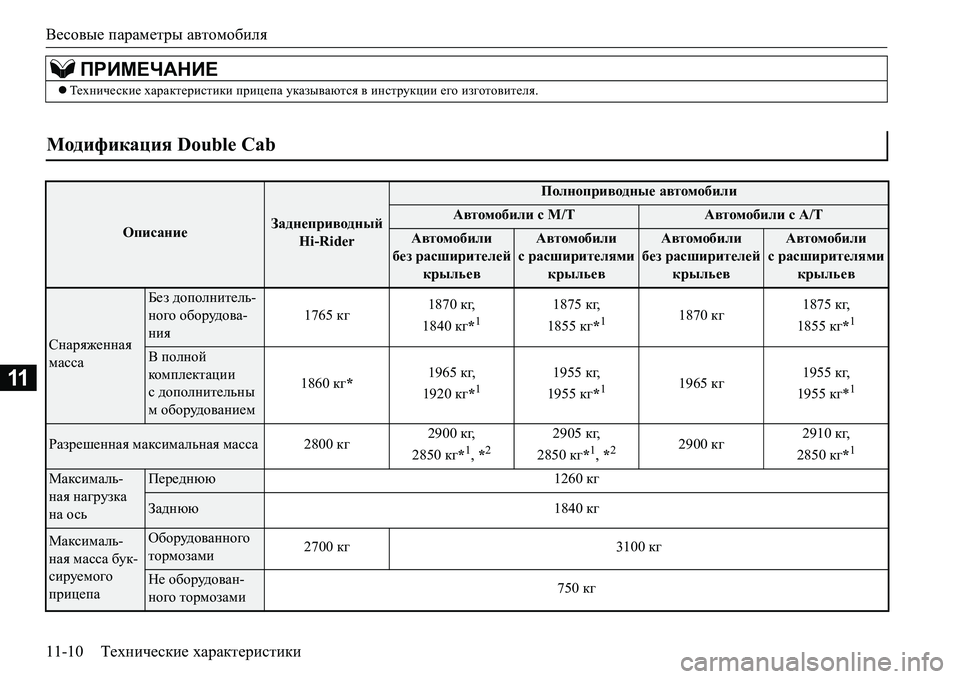

Весовые параметры автомобиля
11-10Технические характеристики
11
ПРИМЕЧАНИЕ
Техниче ские характеристики прицепа указываются в инструкции его изготовителя.
Модификация Double Cab
ОписаниеЗаднеприводный
Hi-Rider
Полноприводные автомобили
Автомобили с M/TАвтомобили с A/T
Автомобили
без расширителей
крыльевАвтомобили
с расширителями
крыльевАвтомобили
без расширителей
крыльевАвтомобили
с расширителями
крыльев
Снаряженная
масса
Без дополнитель-
ного оборудова-
ния1765 кг1870 кг,
1840 кг*
11875 кг,
1855 кг*11870 кг1875 кг,
1855 кг*1
В полной
комплектации
с дополнительны
м оборудованием1860 кг*1965 кг,
1920 кг*
11955 кг,
1955 кг*11965 кг1955 кг,
1955 кг*1
Разрешенная максимальная масса2800 кг2900 кг,
2850 кг*1, *22905 кг,
2850 кг*1, *22900 кг2910 кг,
2850 кг*1
Максималь-
ная нагрузка
на осьПереднюю1260 кг
Заднюю1840 кг
Максималь-
ная масса бук-
сируемого
прицепаОборудованного
тормозами2700 кг3100 кг
Не оборудован-
ного тормозами750 кг

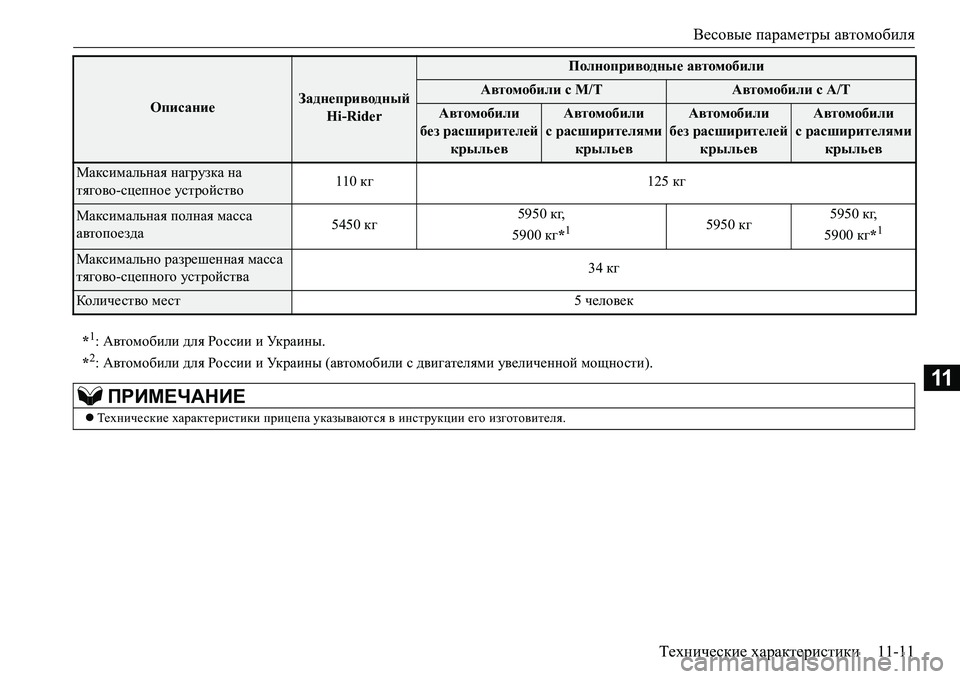

Весовые параметры автомобиля
Технические характеристики11-11
11
Максимальная нагрузка на
тягово-сцепное устройство 110 кг125 кг
Максимальная полная масса
автопоезда5450 кг5950 кг,
5900 кг*15950 кг5950 кг,
5900 кг*1
Максимально разрешенная масса
тягово-сцепного устройства34 кг
Кол и ч е ст во мест5 человек
*
1:Автомобили для России и Украины.
*2:Автомобили для России и Украины (автомобили с двигателями увеличенной мощности).
ПРИМЕЧАНИЕ
Техниче ские характеристики прицепа указываются в инструкции его изготовителя.
ОписаниеЗаднеприводный
Hi-Rider
Полноприводные автомобили
Автомобили с M/TАвтомобили с A/T
Автомобили
без расширителей
крыльевАвтомобили
с расширителями
крыльевАвтомобили
без расширителей
крыльевАвтомобили
с расширителями
крыльев

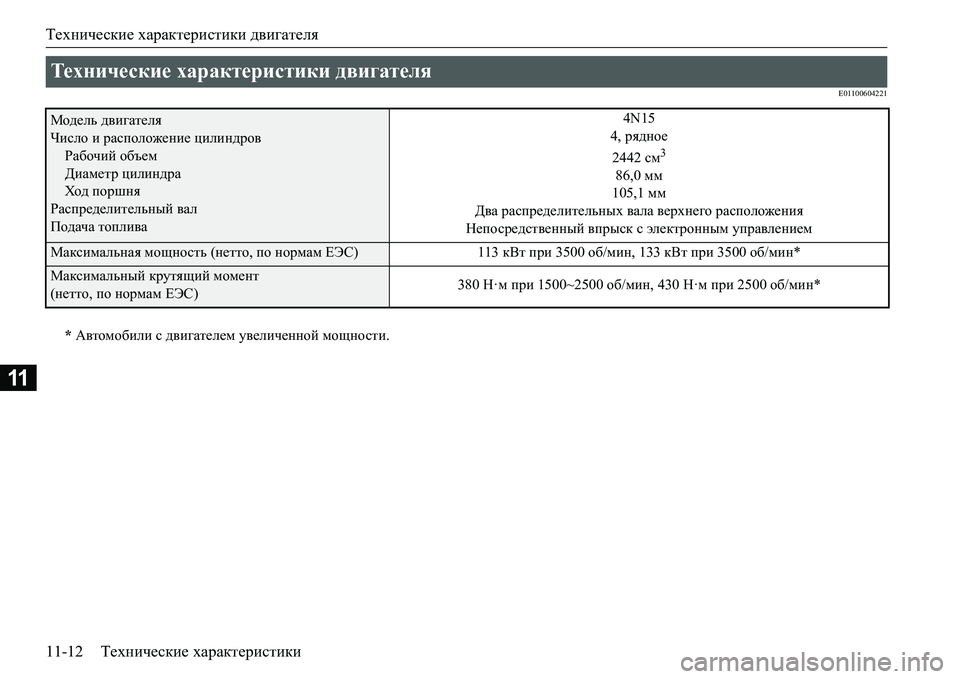

Технические характеристики двигателя
11-12Технические характеристики
11
E01100604221
Технические характеристики двигателя
Модель двигателя
Число и расположение цилиндров
Рабочий объем
Диаметр цилиндра
Ход поршня
Распределительный вал
Подача топлива4N15
4, рядное
2442 см
3
86,0 мм
105,1 мм
Два распределительных вала верхнего расположения
Непосредственный впрыск с электронным управлением
Максимальная мощность (нетто, по нормам ЕЭС) 113 кВт при 3500 об/мин, 133 кВт при 3500 об/мин*
Максимальный крутящий момент
(нетто, по нормам ЕЭС)380 Н·м при 1500~2500 об/мин, 430 Н·м при 2500 об/мин*
*Автомобили с двигателем увеличенной мощности.
