2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

10
Техническое обслуживание автомобиля
Правила техники безопасности при техническом
обслуживании............................................................................10-2
Каталитический нейтрализатор...................................................10-4
Капот..............................................................................................10-4
Моторное масло............................................................................10-7
Охлаждающая жидкость............................................................10-10
Жидкость омывателя..................................................................10-12
Тормозная жидкость...................................................................10-13
Жидкость гидропривода сцепления* ........................................10-14
Жидкость усилителя рулевого управления..............................10-15
Аккумуляторная батарея............................................................10-16
Шины...........................................................................................10-19
Замена резиновых скребков щеток стеклоочистителя............10-23
Общее техническое обслуживание...........................................10-25
Плавкие вставки..........................................................................10-26
Предохранители..........................................................................10-26
Замена ламп.................................................................................10-33
Светомаскировка для фар..........................................................10-51

Правила техники безопасности при техническом обслуживании
10-2Техническое обслуживание автомобиля
10
E01000102263
Правильно и регулярно проводимое техническое обслуживание
позволяет поддерживать технические характеристики и внешний
вид автомобиля в течение длительного времени.
Некоторые работы по техническому обслуживанию, указанные
внастоящем руководстве, могут быть выполнены владельцем
автомобиля самостоятельно, а остальные (периодическая про-
верка и техническое обслуживание) выполняются специалистами
авторизованного сервисного центра MITSUBISHI MOTORS.
При возникновении неисправности или других проблем следует
обратиться в
авторизованный сервисный центр MITSUBISHI
MOTORS. В этом разделе описываются работы по техническому
обслуживанию, которые владелец может выполнить самостоя-
тельно. При выполнении работ следуйте инструкциям и соблю-
дайте технику безопасности.
Правила техники безопасности
при техническом обслуживании ПРЕДУПРЕЖДЕНИЕ
Прежде чем приступать к проверке или к другим работам
вмоторном отсеке, убедитесь, что двигатель выключен
идостаточно остыл.
При необходимости проведения работ в моторном отсеке при
работающем двигателе соблюдайте осторожность и следите,
чтобы одежда, волосы и т. п. не были захвачены вентилятором
системы охлаждения двигателя, приводными ремнями или
другими движущимися деталями.
Вентилятор системы охлаждения может включиться автомати-
чески, даже если двигатель не работает. Чтобы обеспечить без-
опасность работы в моторном отсеке, поверните ключ
зажигания в положение LOCK или включите режим работы
OFF.
Запрещается курить, допускать образование искр и работать
соткрытым пламенем вблизи топлива или аккумуляторной
батареи. Пары топлива, а также газ, выделяющийся из акку-
муляторной батареи, легко воспламеняются.
Будьте особенно осторожны при работе вблизи аккумулятор-
ной батареи. В ней содержится ядовитая и коррозионно-актив-
ная серная кислота.
Запрещается находиться под автомобилем, поднятым
на домкрате. Устанавливайте под автомобиль стойки.
Неправильное обращение с деталями и материалами, исполь-
зуемыми в автомобиле, может быть опасно. Для получения
необходимой информации рекомендуется обратиться в автори-
зованный сервисный центр MITSUBISHI MOTORS.

Правила техники безопасности при техническом обслуживании
Техническое обслуживание автомобиля10-3
10

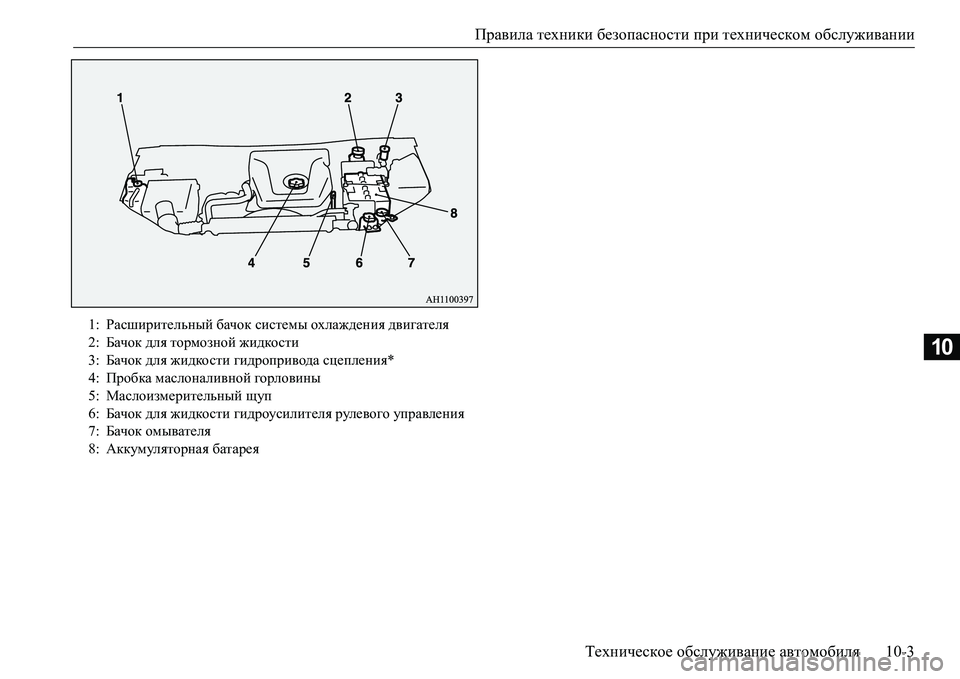

1:Расширительный бачок системы охлаждения двигателя
2:Бачок для тормозной жидкости
3:Бачок для жидкости гидропривода сцепления*
4:Пробка маслоналивной горловины
5:Маслоизмерительный щуп
6:Бачок для жидкости гидроусилителя рулевого управления
7:Бачок омывателя
8:Аккумуляторная батарея

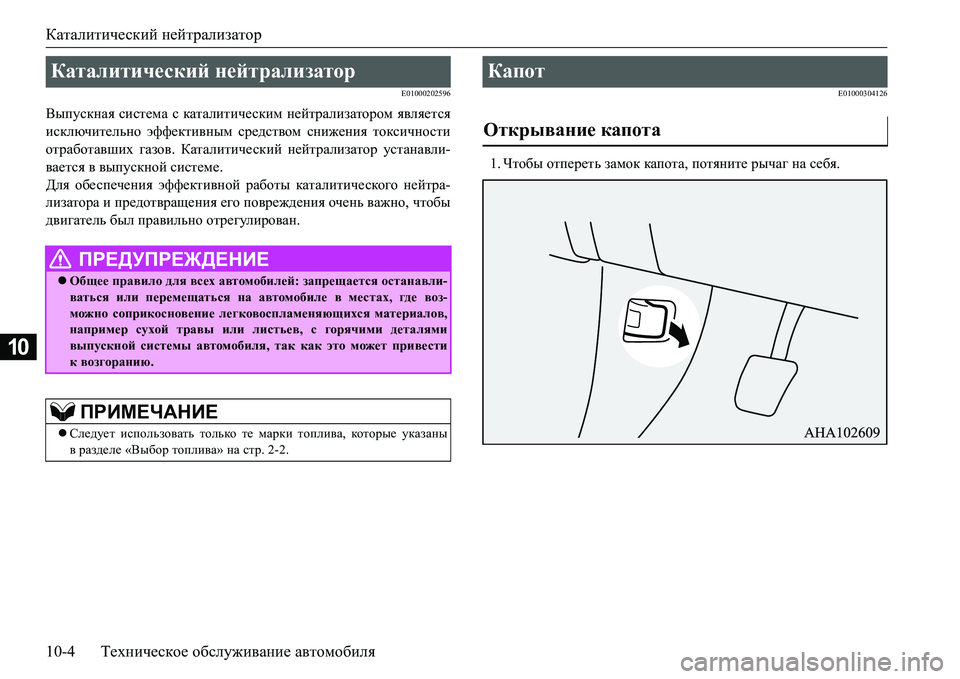

Каталитический нейтрализатор
10-4Техническое обслуживание автомобиля
10
E01000202596
Выпускная система с каталитическим нейтрализатором является
исключительно эффективным средством снижения токсичности
отработавших газов. Каталитический нейтрализатор устанавли-
вается в выпускной системе.
Для обеспечения эффективной работы каталитического нейтра-
лизатора и предотвращения его повреждения очень важно, чтобы
двигатель был правильно отрегулирован.
E01000304126
1.Чтобы отпереть замок капота, потяните рычаг на себя.
Каталитический нейтрализатор
ПРЕДУПРЕЖДЕНИЕ
Общее правило для всех автомобилей: запрещается останавли-
ваться или перемещаться на автомобиле в местах, где воз-
можно соприкосновение легковоспламеняющихся материалов,
например сухой травы или листьев, с горячими деталями
выпускной системы автомобиля, так как это может привести
к возгоранию.
ПРИМЕЧАНИЕ
Следует использовать только те марки топлива, которые указаны
вразделе «Выбор топлива» на стр. 2-2.
Капот
Открывание капота

Капот

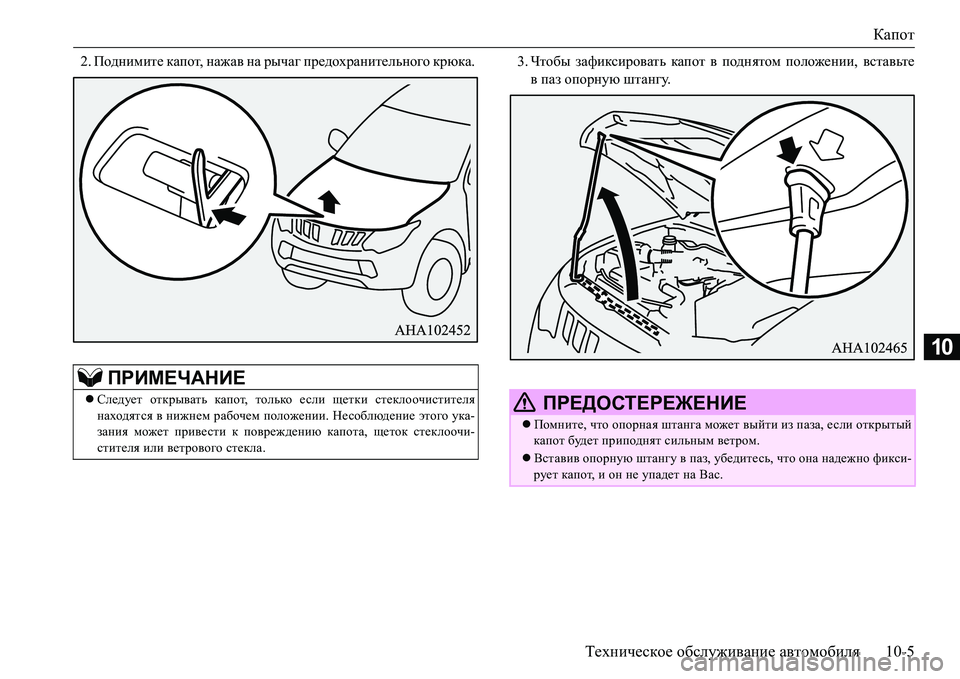

Техническое обслуживание автомобиля10-5
10
2.Поднимите капот, нажав на рычаг предохранительного крюка. 3.Чтобы зафиксировать капот в поднятом положении, вставьте
впаз опорную штангу.
ПРИМЕЧАНИЕ
Следует открывать капот, только если щетки стеклоочистителя
находятся в нижнем рабочем положении. Несоблюдение этого ука-
зания может привести к повреждению капота, щеток стеклоочи-
стителя или ветрового стекла. ПРЕДОСТЕРЕЖЕНИЕ
Помните, что опорная штанга может выйти из паза, если открытый
капот будет приподнят сильным ветром.
Вставив опорную штангу в паз, убедитесь, что она надежно фикси-
рует капот, и он не упадет на Вас.

Капот

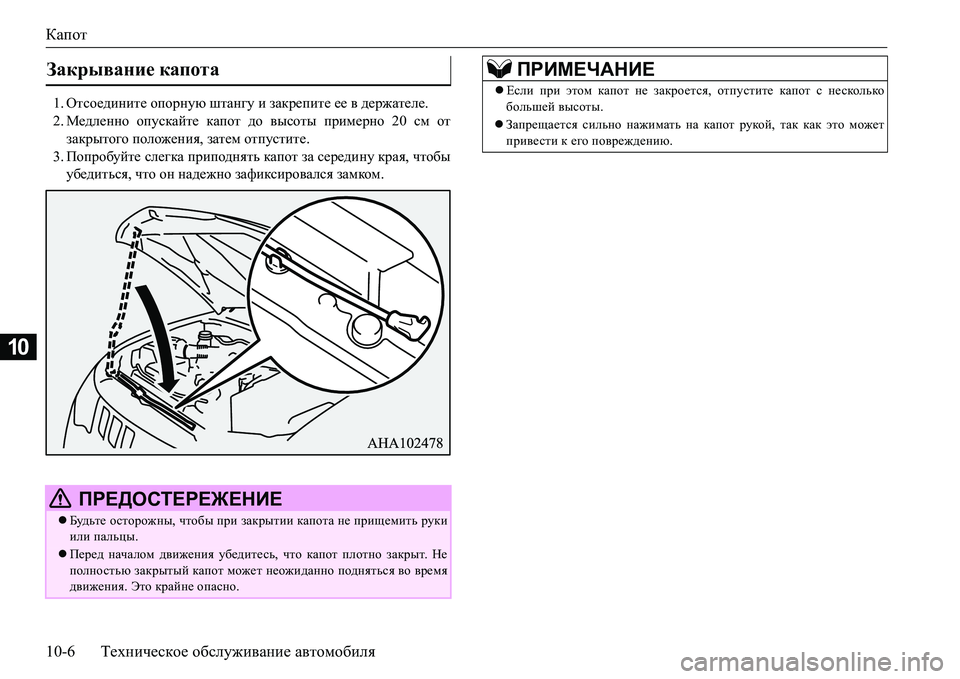

10-6Техническое обслуживание автомобиля
10
1.Отсоедините опорную штангу и закрепите ее в держателе.
2.Медленно опускайте капот до высоты примерно 20 см от
закрытого положения, затем отпустите.
3.Попробуйте слегка приподнять капот за середину края, чтобы
убедиться, что он надежно зафиксировался замком.
Закрывание капота
ПРЕДОСТЕРЕЖЕНИЕ
Будьте осторожны, чтобы при закрытии капота не прищемить руки
или пальцы.
Перед началом движения убедитесь, что капот плотно закрыт. Не
полностью закрытый капот может неожиданно подняться во время
движения. Это крайне опасно.
ПРИМЕЧАНИЕ
Если при этом капот не закроется, отпустите капот с несколько
большей высоты.
Запрещается сильно нажимать на капот рукой, так как это может
привести к его повреждению.

Моторное масло
Техническое обслуживание автомобиля10-7
10
E01000404273
Качество используемого моторного масла оказывает существен-
ное влияние на технические характеристики двигателя, его срок
службы и пусковые свойства. Следует использовать масло только
рекомендованного качества и соответствующей вязкости. В процессе нормальной работы все двигатели расходуют некото-
рое кол и че с тво масла. Ежедневно перед поездкой проверяйте
уровень масла в двигателе.
1.Остановите автомобиль на ровной горизонтальной площадке
.
2.Выключите двигатель.
3.Подождите несколько минут.
4.Извлеките маслоизмерительный щуп и протрите его чистой
ветошью.
5.Вставьте щуп до упора.
6.Извлеките щуп и определите уровень масла, который должен
находиться между отметками на щупе.
7.Если уровень масла ниже допустимого, снимите пробку
смаслоналивной горловины в крышке головки блока цилин-
дров и долейте масло до
установленного уровня. Не зали-
вайте излишнее количе ство масла, т.к. это приведет
к повреждению двигателя. Используйте только рекомендован-
ное моторное масло и не смешивайте масла разных типов.
8.После доливки масла плотно закройте пробку маслоналивной
горловины.
9.Проверьте уровень масла, повторив пункты 4–6.
Моторное масло
Проверка уровня и заправка моторного масла
А:Минимальный уровень
В:Максимальный уровень
C:Отметка замены масла

Моторное масло
10-8Техническое обслуживание автомобиля
10
Автомобили без фильтра твердых частиц (DPF)
Следует выбирать моторное масло соответствующей вязкости
по классификации SAE в зависимости от окружающей темпе-
ратуры.
Следует использовать моторное масло, соответствующее сле-
дующим классам:
•По классификации ACEA:
«Для условий эксплуатации A1/B1, A3/B3, A3/B4, А5/В5».
•По классификации API:
«Для условий эксплуатации CD» или выше.
ПРИМЕЧАНИЕ
Проверьте или доведите до нормы уровень масла в двигателе, дей-
ствуя следующим образом:
•При проверке уровня масла в пункте 6 вверху следует проверять
его по нижней стороне щупа, поскольку уровень масла виден по-
разному на обеих сторонах щупа.
•На автомобилях без фильтра твердых частиц (DPF) уровень масла
должен находиться между отметками (A) и (B)
на щупе.
•На автомобилях с фильтром твердых частиц (DPF) уровень масла
должен находиться между отметками (A) и (С) на щупе.
Если уровень масла на щупе выше отметки замены масла (С),
замените масло как можно скорее.
Затем уровень масла следует довести до отметки максимального
уровня (B).
•На автомобилях с фильтром твердых частиц DPF уровень масла
повышается
из-за некоторого кол и ч е ст ва топлива, которое сме-
шивается с маслом при регенерации (сжигании твердых частиц)
фильтра DPF. Это не является признаком неисправности.
При эксплуатации автомобиля в тяжелых условиях моторное масло
быстро утрачивает свои свойства, и заменять его требуется чаще.
Необходимо соблюдать периодичность планового техобслужива-
ния.
Ук а з а н и я по безопасному обращению с отработанными
маслами
приведены на стр. 2-9.
Выбор моторного масла
