2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп
Техническое обслуживание автомобиля10-41
103.Лампа устанавливается в порядке, обратном порядку снятия.1.Чтобы заменить лампу с левой стороны, извлеките пистон
(А), поддерживая горловину бачка омывателя, затем сдвиньте
горловину в направлении задней части автомобиля.
Автомобили с газоразрядными ксеноновыми
лампами

Замена ламп

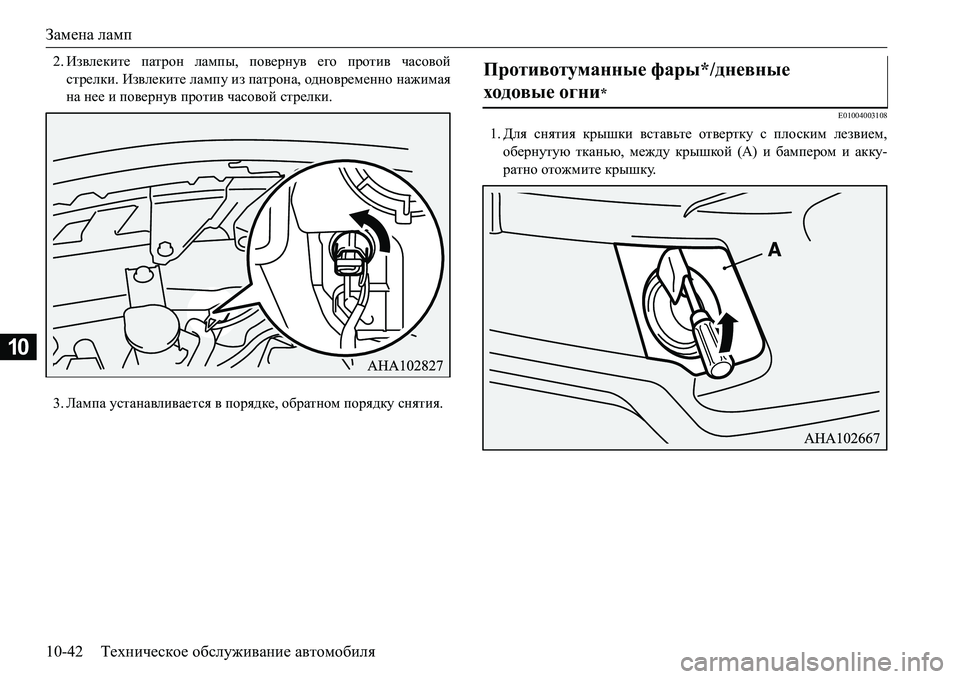

10-42Техническое обслуживание автомобиля
10
2.Извлеките патрон лампы, повернув его против часовой
стрелки. Извлеките лампу из патрона, одновременно нажимая
на нее и повернув против часовой стрелки.
3.Лампа устанавливается в порядке, обратном порядку снятия.
E01004003108
1.Для снятия крышки вставьте отвертку с плоским лезвием,
обернутую тканью, между крышкой (A) и бампером и акку-
ратно отожмите крышку.
Противотуманные фары*/дневные
ходовые огни
*

Замена ламп

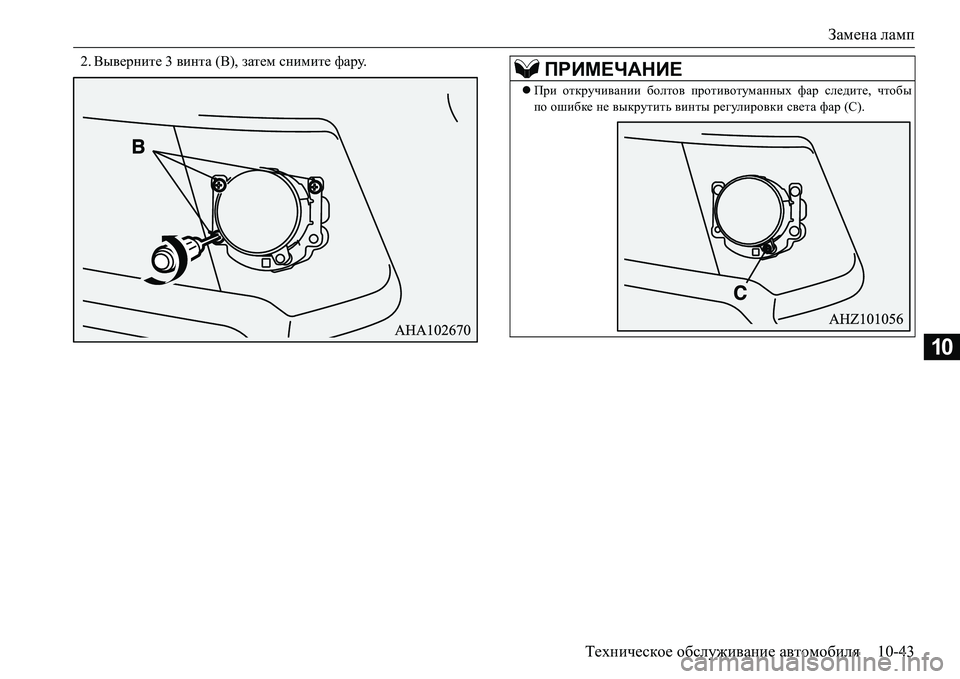

Техническое обслуживание автомобиля10-43
10
2.Выверните 3 винта (В), затем снимите фару.ПРИМЕЧАНИЕ
При откручивании болтов противотуманных фар следите, чтобы
по ошибке не выкрутить винты регулировки света фар (С).

Замена ламп

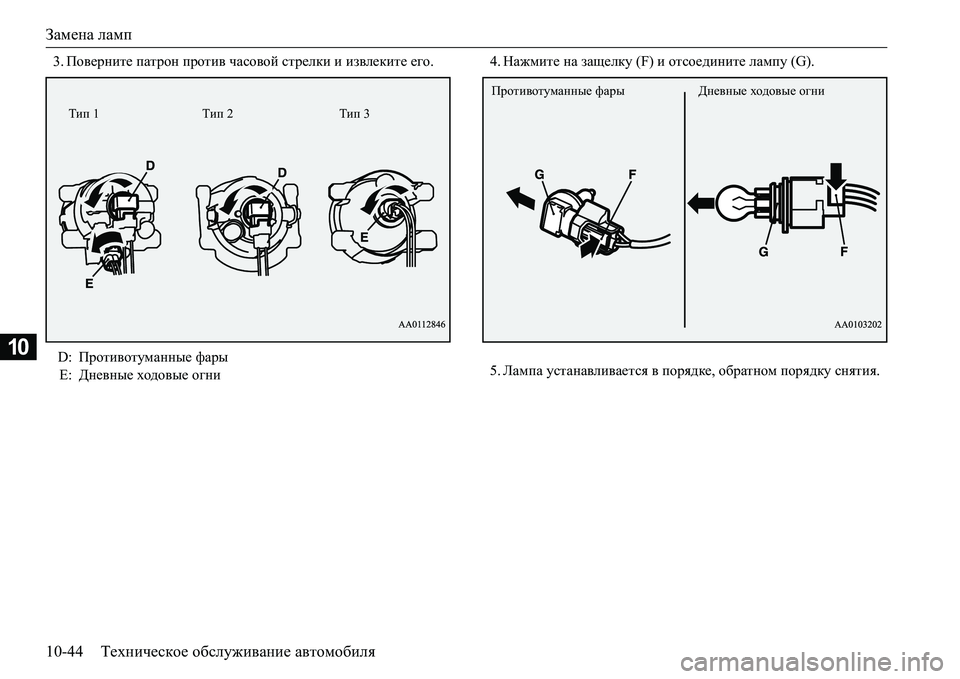

10-44Техническое обслуживание автомобиля
10
3.Поверните патрон против часовой стрелки и извлеките его.4.Нажмите на защелку (F) и отсоедините лампу (G).
5.Лампа устанавливается в порядке, обратном порядку снятия. D:Противотуманные фары
E:Дневные ходовые огни
Тип 1Тип 2Тип 3
Ijhlb\hlmfZggu_ фары Дневные ходовые огни

Замена ламп

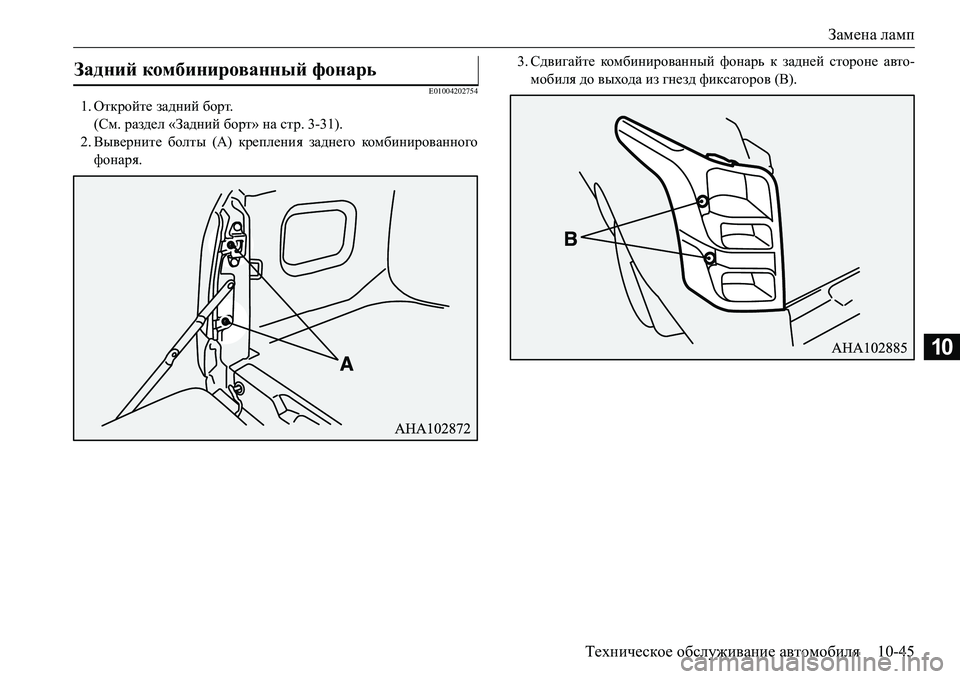

Техническое обслуживание автомобиля10-45
10
E01004202754
1.Откройте задний борт.
(См. раздел «Задний борт» на стр. 3-31).
2.Выверните болты (А) крепления заднего комбинированного
фонаря.3.Сдвигайте комбинированный фонарь к задней стороне авто-
мобиля до выхода из гнезд фиксаторов (В).
Задний комбинированный фонарь

Замена ламп

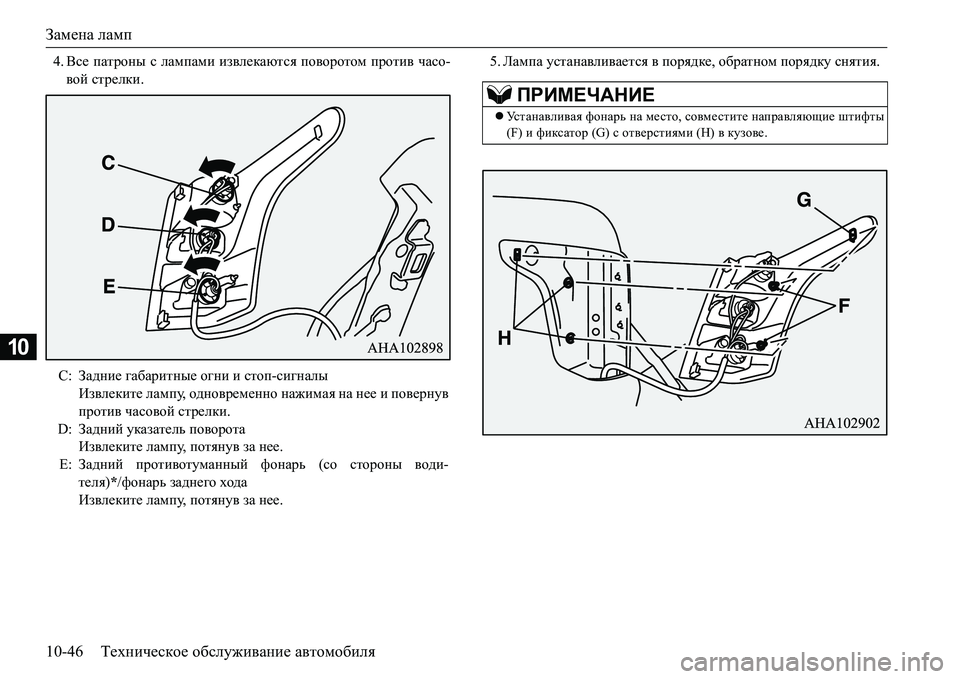

10-46Техническое обслуживание автомобиля
10
4.Все патроны с лампами извлекаются поворотом против часо-
вой стрелки.5.Лампа устанавливается в порядке, обратном порядку снятия.
С:Задние габаритные огни и стоп-сигналы
Извлеките лампу, одновременно нажимая на нее и повернув
против часовой стрелки.
D:Задний указатель поворота
Извлеките лампу, потянув за нее.
E:Задний противотуманный фонарь (со стороны води-
теля)
*/фонарь заднего хода
Извлеките лампу, потянув за нее.
ПРИМЕЧАНИЕ
Устанавливая фонарь на место, совместите направляющие штифты
(F) и фиксатор (G) с отверстиями (H) в кузове.

Замена ламп

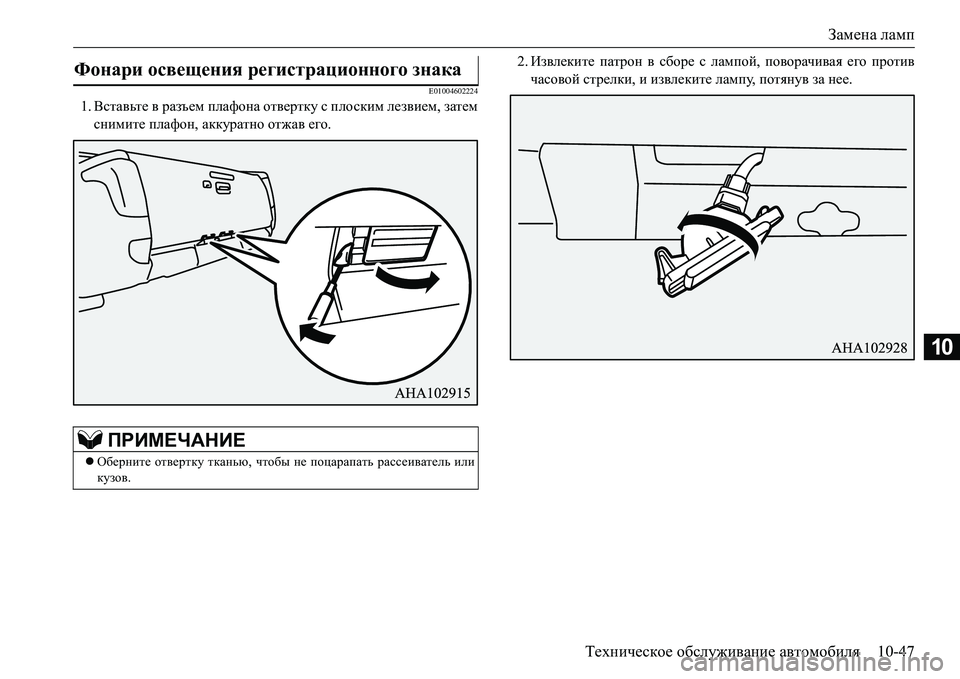

Техническое обслуживание автомобиля10-47
10
E01004602224
1.Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его.2.Извлеките патрон в сборе с лампой, поворачивая его против
часовой стрелки, и извлеките лампу, потянув за нее.
Фонари освещения регистрационного знака
ПРИМЕЧАНИЕ
Оберните отвертку тканью, чтобы не поцарапать рассеиватель или
кузов.

Замена ламп

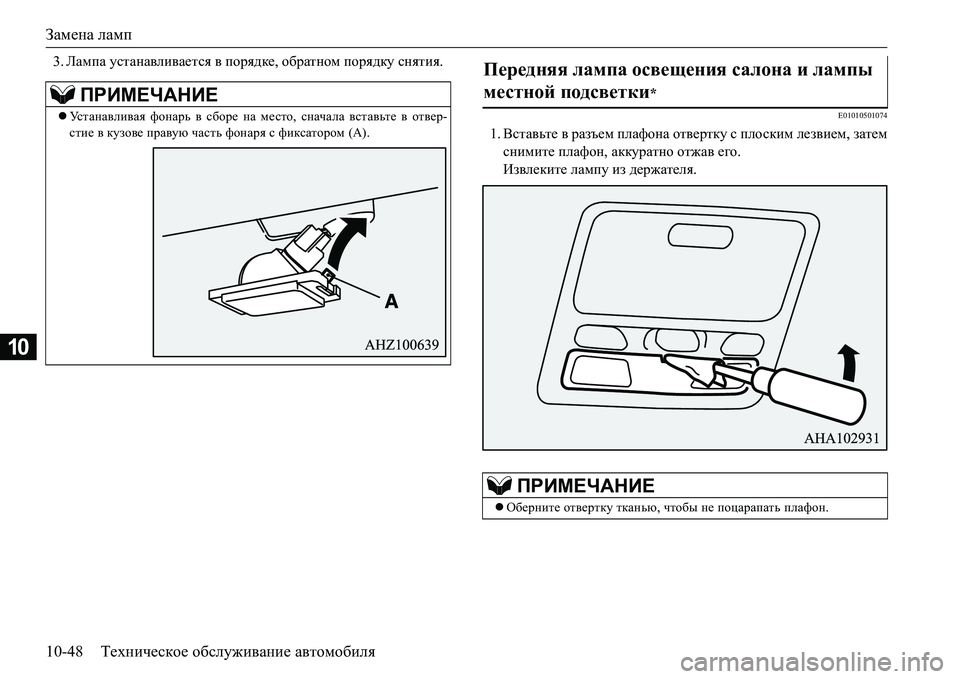

10-48Техническое обслуживание автомобиля
10
3.Лампа устанавливается в порядке, обратном порядку снятия.
E01010501074
1.Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его.
Извлеките лампу из держателя.
ПРИМЕЧАНИЕ
Устанавливая фонарь в сборе на место, сначала вставьте в отвер-
стие в кузове правую часть фонаря с фиксатором (A).
Передняя лампа освещения салона и лампы
местной подсветки
*
ПРИМЕЧАНИЕ
Оберните отвертку тканью, чтобы не поцарапать плафон.
