2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

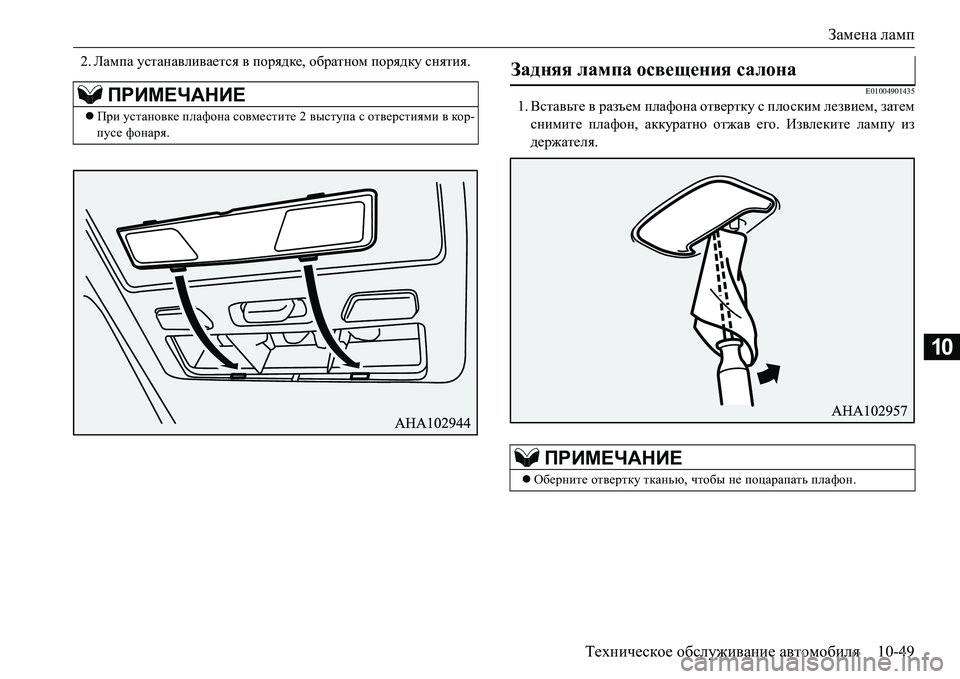

Замена ламп
Техническое обслуживание автомобиля10-49
10
2.Лампа устанавливается в порядке, обратном порядку снятия.
E01004901435
1.Вставьте в разъем плафона отвертку с плоским лезвием, затем
снимите плафон, аккуратно отжав его. Извлеките лампу из
держателя.ПРИМЕЧАНИЕ
При установке плафона совместите 2 выступа с отверстиями в кор-
пусе фонаря.
Задняя лампа освещения салона
ПРИМЕЧАНИЕ
Оберните отвертку тканью, чтобы не поцарапать плафон.

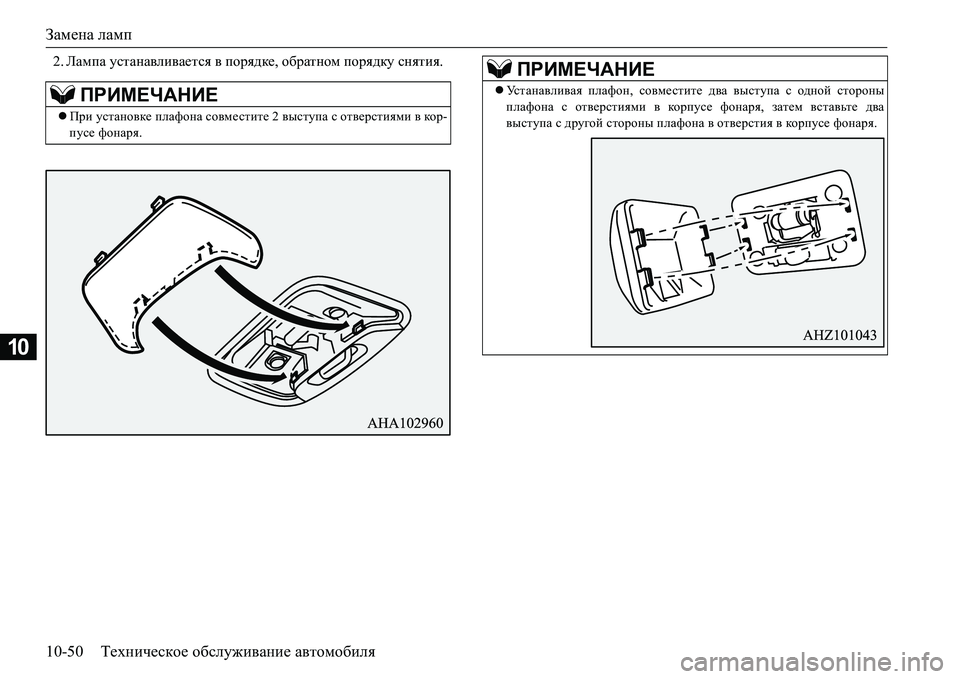

Замена ламп
10-50Техническое обслуживание автомобиля
10
2.Лампа устанавливается в порядке, обратном порядку снятия.
ПРИМЕЧАНИЕ
При установке плафона совместите 2 выступа с отверстиями в ко р-
пусе фонаря.
ПРИМЕЧАНИЕ
Устанавливая плафон, совместите два выступа с одной стороны
плафона с отверстиями в корпусе фонаря, затем вставьте два
выступа с другой стороны плафона в отверстия в корпусе фонаря.

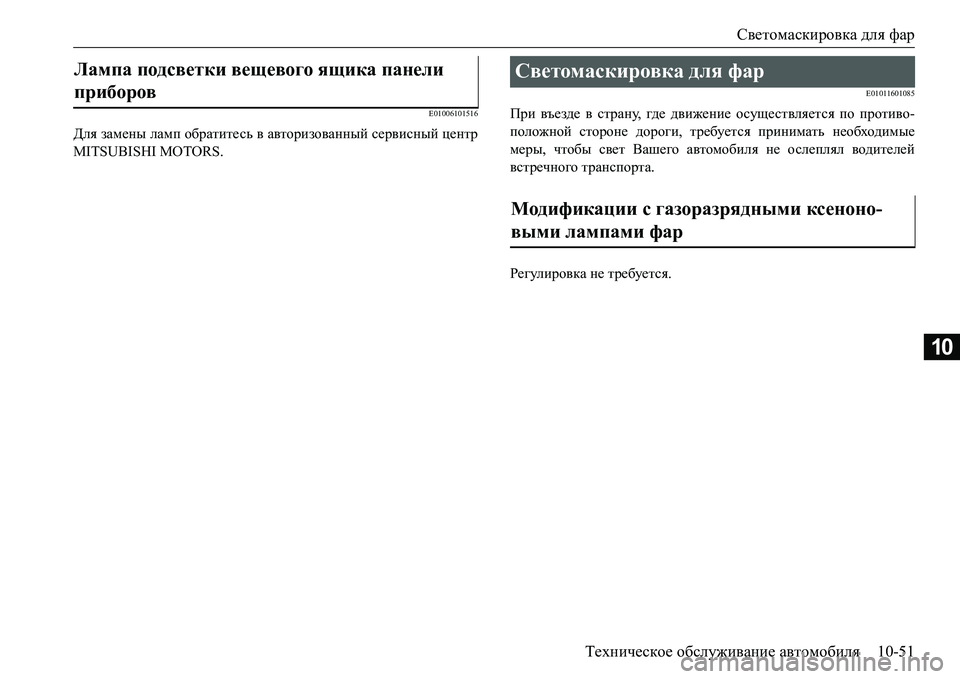

Светомаскировка для фар
Техническое обслуживание автомобиля10-51
10
E01006101516
Для замены ламп обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
E01011601085
При въезде в страну, где движение осуществляется по противо-
положной стороне дороги, требуется принимать необходимые
меры, чтобы свет Вашего автомобиля не ослеплял водителей
встречного транспорта.
Регулировка не требуется.
Лампа подсветки вещевого ящика панели
приборов Светомаскировка для фар
Модификации с газоразрядными ксеноно-
выми лампами фар

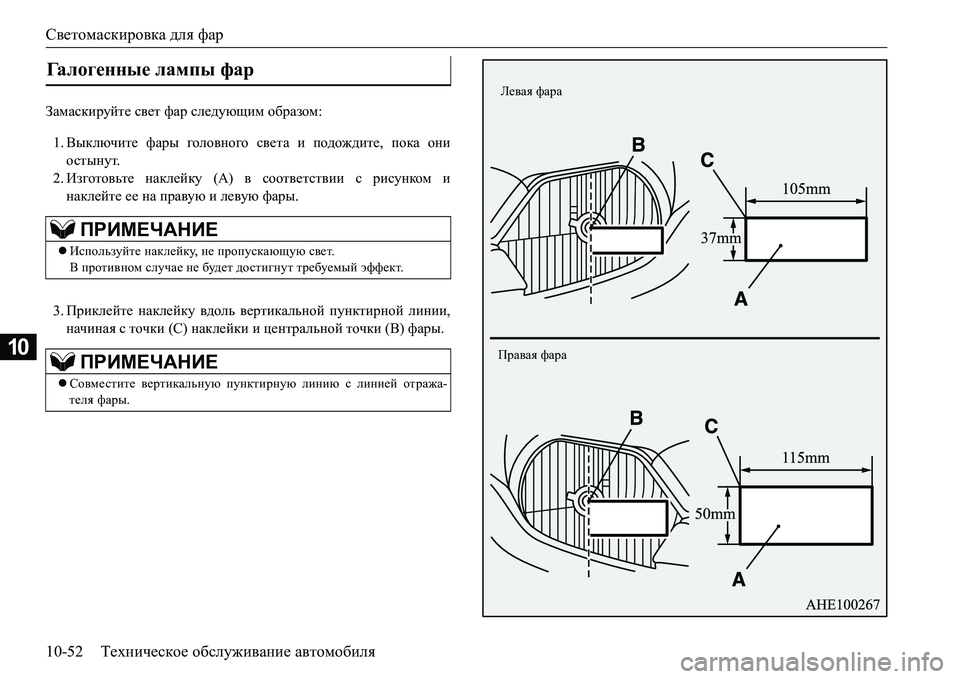

Светомаскировка для фар
10-52Техническое обслуживание автомобиля
10
AZfZkdbjmcl_ свет фар следующим образом:
1.Выключите фары головного света и подождите, пока они
остынут.
2.Изготовьте наклейку (A) в соответствии с рисунком и
наклейте ее на правую и левую фары.
3.Приклейте наклейку вдоль вертикальной пунктирной линии,
начиная с точки (C) наклейки и центральной точки (B) фары.
Галогенные лампы фар
ПРИМЕЧАНИЕ
Используйте наклейку, не пропускающую свет.
В противном случае не будет достигнут требуемый эффект.
ПРИМЕЧАНИЕ
Совместите вертикальную пунктирную линию с линией отража-
теля фары.
Левая фара
Правая фара

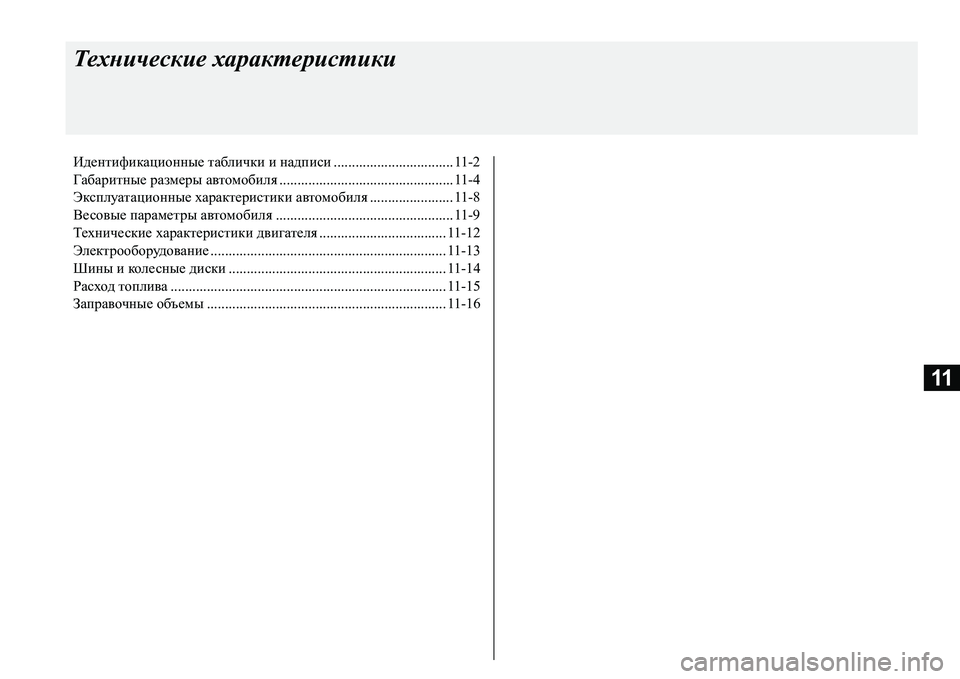

11
Технические характеристики
Идентификационные таблички и надписи................................. 11-2
Габаритные размеры автомобиля................................................ 11-4
Эксплуатационные характеристики автомобиля....................... 11-8
Весовые параметры автомобиля................................................. 11-9
Технические характеристики двигателя................................... 11-12
Электрооборудование................................................................. 11-13
Шины и кол е сн ые диски............................................................ 11-14
Расход топлива............................................................................ 11-15
Заправочные объемы.................................................................. 11-16

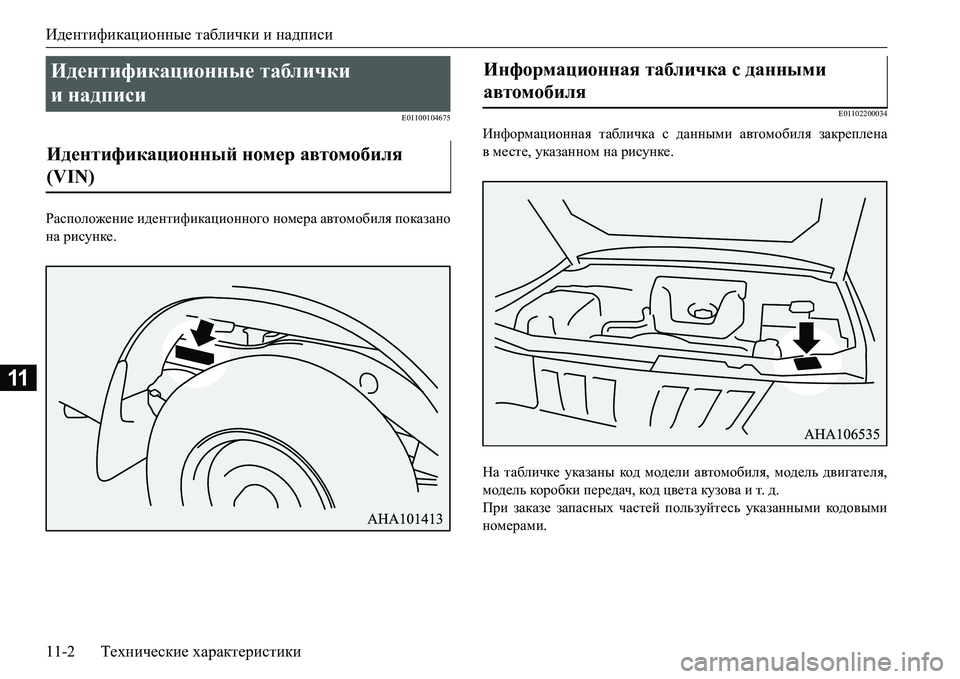

Идентификационные таблички и надписи
11-2Технические характеристики
11
E01100104675
Расположение идентификационного номера автомобиля показано
на рисунке.
E01102200034
Информационная табличка с данными автомобиля закреплена
вместе, указанном на рисунке.
На табличке указаны код модели автомобиля, модель двигателя,
модель коробки передач, код цвета кузова и т.д.
При заказе запасных частей пользуйтесь указанными код о в ым и
номерами.
Идентификационные таблички
и надписи
Идентификационный номер автомобиля
(VIN)
Информационная табличка с данными
автомобиля

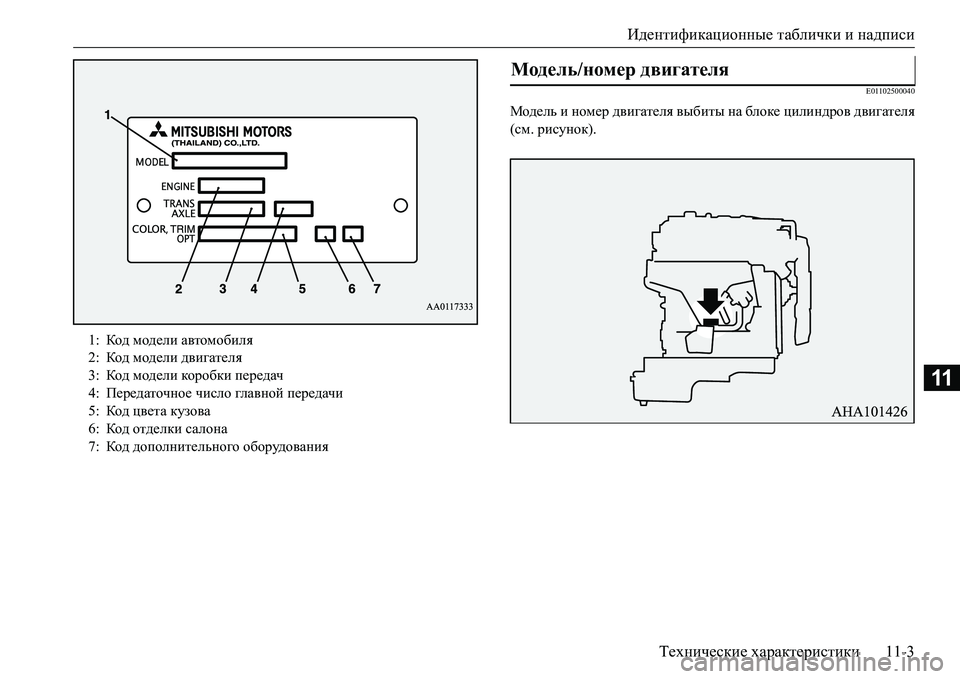

Идентификационные таблички и надписи
Технические характеристики11-3
11
E01102500040
Модель и номер двигателя выбиты на блоке цилиндров двигателя
(см. рисунок).
1:Код модели автомобиля
2:Код модели двигателя
3:Код модели коробки передач
4:Передаточное число гла в но й передачи
5:Код цвета кузова
6:Код отделки салона
7:Код дополнительного оборудования
Модель/номер двигателя

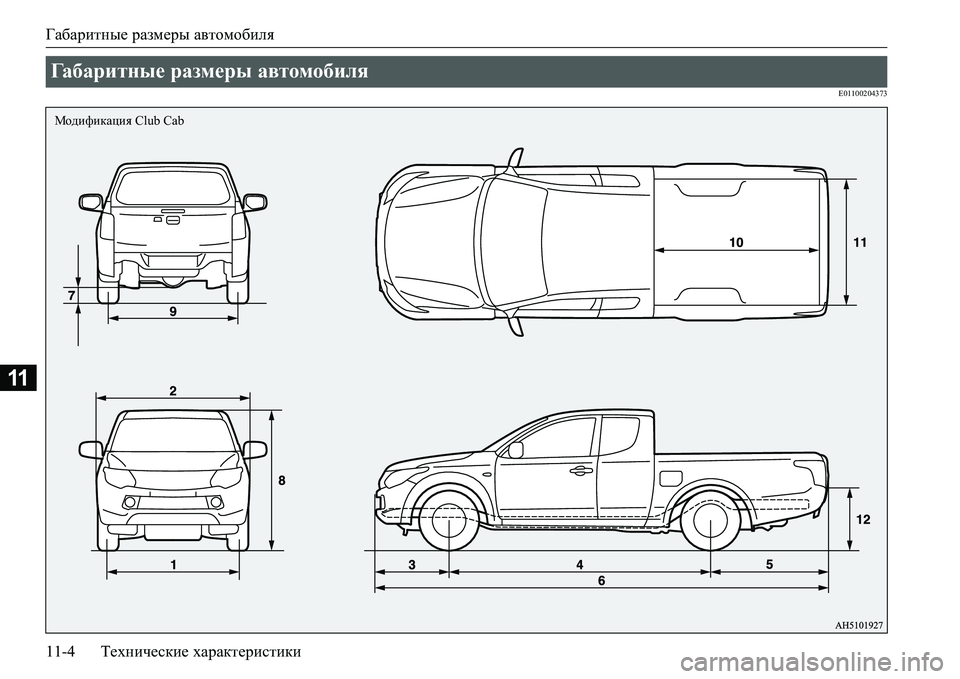

Габаритные размеры автомобиля
11-4Технические характеристики
11
E01100204373
Габаритные размеры автомобиля
Модификация Club Cab
