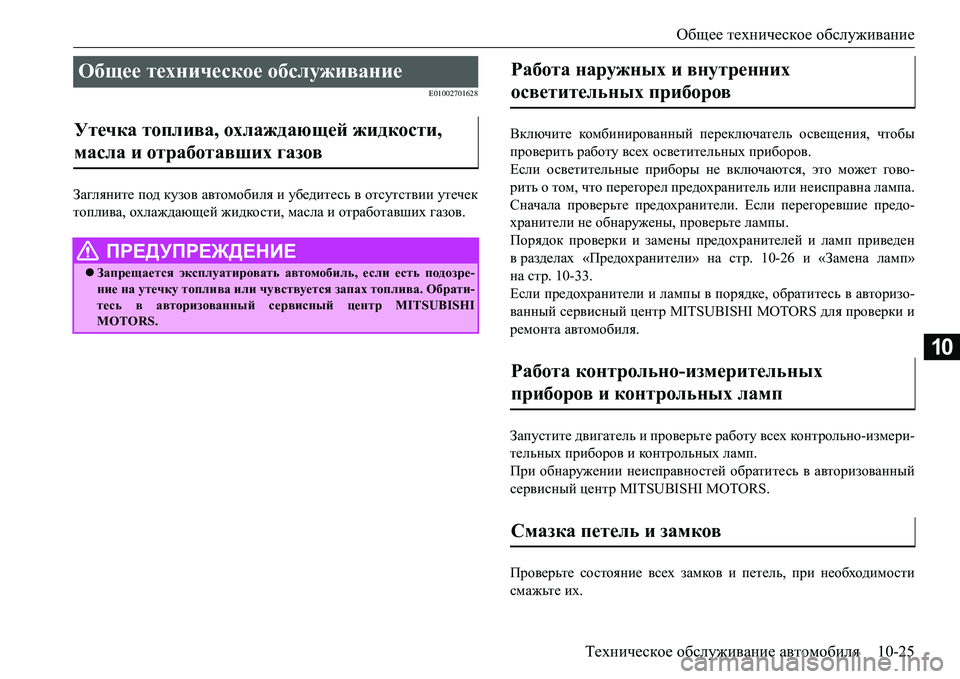

Общее техническое обслуживание
Техническое обслуживание автомобиля10-25
10
E01002701628
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.Включите комбинированный переключатель освещения, чтобы
проверить работу всех осветительных приборов.
Если осветительные приборы не включаются, это может гово-
рить о том, что перегорел предохранитель или неисправна лампа.
Сначала проверьте предохранители. Если перегоревшие предо-
хранители не обнаружены
, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен
вразделах «Предохранители» на стр. 10-26 и «Замена ламп»
на стр. 10-33.
Если предохранители и лампы в порядке, обратитесь в авторизо-
ванный сервисный центр MITSUBISHI MOTORS для проверки и
ремонта автомобиля.
Запустите двигатель и проверьте работу всех контрольно-измери-
тельных приборов и контрольных ламп.
При обнаружении неисправностей
обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Проверьте состояние всех замков и петель, при необходимости
смажьте их.
Общее техническое обслуживание
Утечка топлива, охлаждающей жидкости,
масла и отработавших газов
ПРЕДУПРЕЖДЕНИЕ
Запрещается эксплуатировать автомобиль, если есть подозре-
ние на утечку топлива или чувствуется запах топлива. Обрати-
тесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
Работа наружных и внутренних
осветительных приборов
Работа контрольно-измерительных
приборов и контрольных ламп
Смазка петель и замков

Плавкие вставки
10-26Техническое обслуживание автомобиля
10
E01002901705
Плавкие вставки предотвращают возгорание, если через отдель-
ные электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки элек-
трооборудования автомобиля в авторизованный сервисный центр
MITSUBISHI MOTORS.
См. раздел «Таблица расположения предохранителей в блоке,
находящемся в салоне» на стр. 10-28 и «Таблица расположения
предохранителей в блоке, находящемся в моторном отсеке»
на стр. 10-29.
E01003000849
E01007601563
Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки каждая цепь снабжена пре-
дохранителем.
Блоки предохранителей установлены в салоне и в моторном
отеке.
Блоки предохранителей в салоне расположены за крышкой блока
предохранителей перед водительским сиденьем, в месте, изобра-
женном на рисунке.
Потяните на себя крышку блока предохранителей и снимите ее.
Плавкие вставки
ПРЕДУПРЕЖДЕНИЕ
Запрещается заменять плавкие вставки другими токопроводя-
щими предметами: это может привести к возгоранию автомо-
биля, уничтожению имущества и тяжелой или даже
несовместимой с жизнью травме.
Предохранители
Расположение блока предохранителей
Блок предохранителей в салоне

Предохранители
Техническое обслуживание автомобиля10-27
10

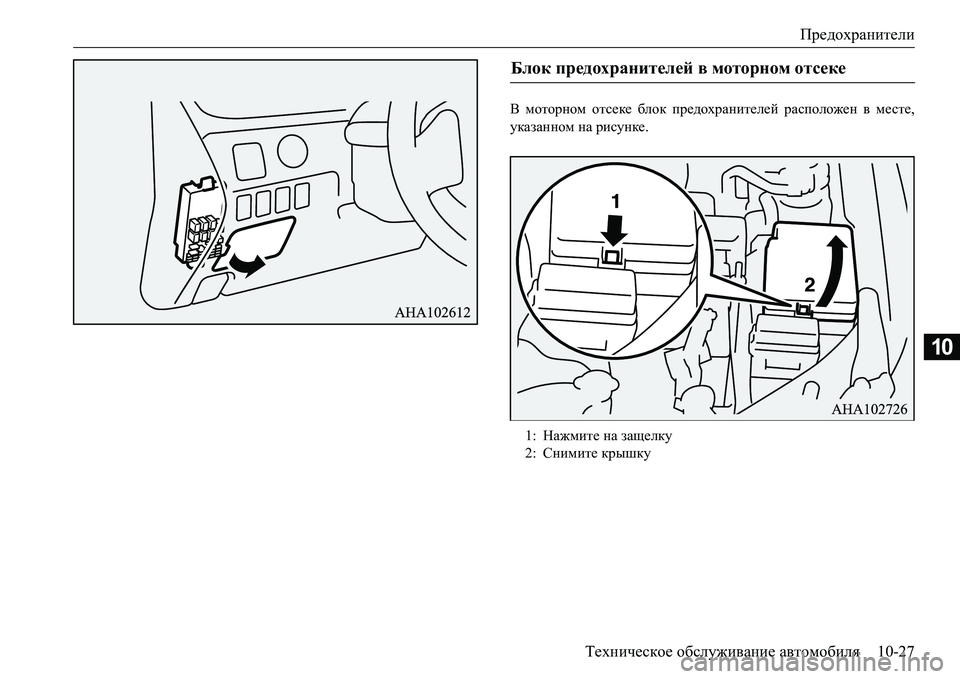

В моторном отсеке блок предохранителей расположен в месте,
указанном на рисунке.
Блок предохранителей в моторном отсеке
1:Нажмите на защелку
2:Снимите крышку

Предохранители
10-28Техническое обслуживание автомобиля
10
E01007701838
Номинальный ток предохранителей и защищаемые цепи указаны
на отсеке для мелких предметов и на внутренней стороне
крышки блока предохранителей в моторном отсеке.
E01007901944
Номинальный ток предохранителей
ПРИМЕЧАНИЕ
Запасные предохранители находятся в блоке предохранителей в мотор-
ном отсеке. Для замены следует использовать предохранитель, рассчи-
танный на такой же номинальный ток, как у перегоревшего
предохранителя.
Таблица расположения предохранителей в блоке,
находящемся в салоне
№ Обозна-
чение Защищаемая цепь
Номи-
нальный
ток
1 Габаритные огни (левые)7,5 А
2Прикуриватель15 A
3 Катушка зажигания10 A
4Стартер7,5 А
5Люк20 A
6Розетка электропитания 15 A
7 Габаритные огни (правые)7,5 А
8Наружные зеркала заднего вида7,5 А
9Блок управления двигателем7,5 А
10 Блок управления7,5 А
11 Задний противотуманный фонарь10 A
12Центральный замок15 A
13 Лампа освещения салона15 A
14Очиститель заднего стекла15 A
15Комбинация приборов10 A
16Реле7,5 А
17
Обогрев сидений20 A
18Цепи дополнительного оборудова-
ния10 A

Предохранители
Техническое обслуживание автомобиля10-29
10
* Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем.
E01008001955
19Обогрев наружных зеркал заднего
вида7,5 А
20Очиститель ветрового стекла20 A
21Фонари заднего хода7,5 А
22 Обогреватель заднего стекла30 A
23 Отопитель30 A
24Электропривод сидений40 A*
25 Радио10 A
26Электронный блок управления20 A
№ Обозна-
чение Защищаемая цепь
Номи-
нальный
токТаблица расположения предохранителей в блоке,
находящемся в моторном отсеке
№Обозна-
чениеЗащищаемая цепь
Номи-
нальный
ток
SBF1Предохранитель (+B) 30 А*

Предохранители
10-30Техническое обслуживание автомобиля
10
* Плавкая вставка.
В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
В приведенной выше таблице указаны основные цепи, защи-
щаемые каждым предохранителем. SBF2Антиблокировочная система
тормозов30 А*
SBF3Замок зажигания40 А*
SBF4Электростеклоподъемники30 А*
BF1 — — —
BF2 DC-DC (ауди о с ист ема) 30 A
F1Фара ближнего света (левая) 15 A
F2Фара ближнего света (правая) 15 A
F3Фара дальнего света (
левая) 10 A
F4Фара дальнего света (правая) 10 A
F5Звуковой сигнал10 A
F6Противотуманные фары15 A
F7Дневные ходовые огни10 A
F8Электродвигатель вентилятора
системы охлаждения двигателя20 A
F9 T/F 20 A
F10 — — —
F11Омыватель фар20 A
F12Стоп-сигналы15 A
F13Катушка зажигания10 A
№Обозна-
чениеЗащищаемая цепь
Номи-
нальный
ток
F14Система управления двигателем7,5 А
F15Генератор7,5 А
F16Аварийная световая сигнализа-
ция15 A
F17Автоматическая коробка передач20 A
F18Кондиционер20 A
F19Привод дроссельной заслонки15 A
Подогреватель топливной
магистрали20 A
F20Стартер7,5 А
F21 — — —
F22Топливный насос15 A
F23Двигатель20 A
F24 — — —
#1 —Запасной предохранитель20 A
#2 —Запасной предохранитель30 A
№Обозна-
чениеЗащищаемая цепь
Номи-
нальный
ток

Предохранители
Техническое обслуживание автомобиля10-31
10
В блоке предохранителей отсутствуют запасные предохранители
на 7,5А, 10А и 15А. Если один из предохранителей указанных
номиналов перегорит, их можно заменить следующими:
7,5 А: наружные зеркала заднего вида.
10 A: цепи дополнительного оборудования.
15 A: прикуриватель.
После установки запасных предохранителей при первой возмож-
ности замените их предохранителями требуемого номинала.
E01008100366E01007801943
1.Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
вположение LOCK или включите режим работы OFF.
2.Извлеките из блока предохранителей в моторном отсеке съем-
ник предохранителей (А).
3.По таблице номинальных токов предохранителей проверьте
соответствие предохранителя, относящегося к неисправной
цепи.
Цветовая кодировка предохранителей
Номиналь-
ный токЦвет
7,5 А Коричневый
10 AКрасный
15 AСиний
20 AЖе л т ы й
30 AЗеленый (ножевой)/розовый (плавкая вставка)
40 AЗеленый (плавкая вставка)
Замена предохранителей

Предохранители
10-32Техническое обслуживание автомобиля
10

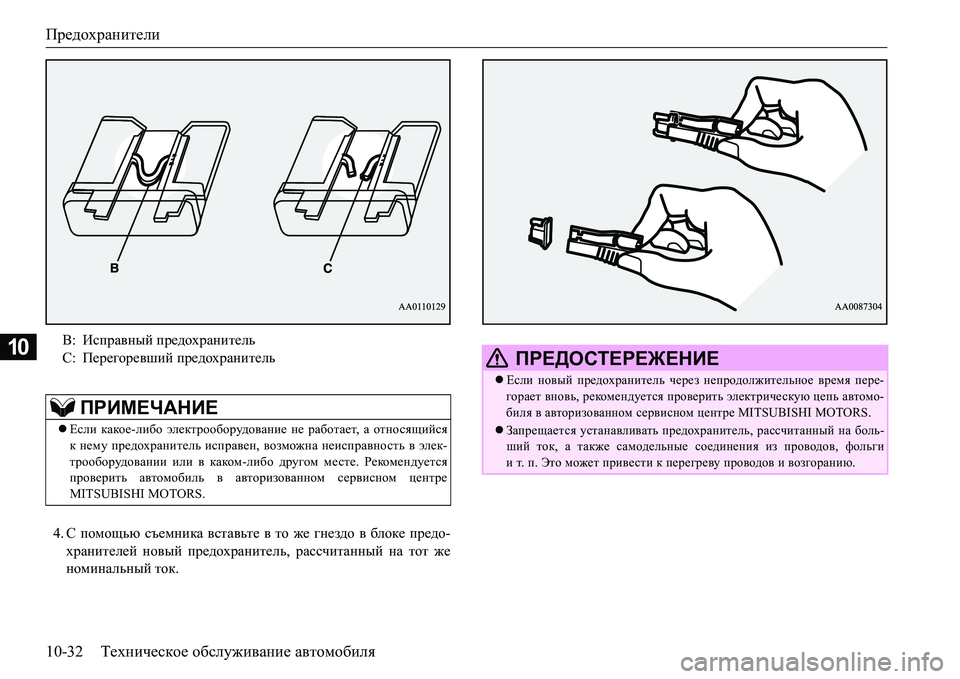

4.С помощью съемника вставьте в то же гнездо в блоке предо-
хранителей новый предохранитель, рассчитанный на тот же
номинальный ток. B:Исправный предохранитель
С:Перегоревший предохранитель
ПРИМЕЧАНИЕ
Если какое-либо электрооборудование не работает, а относящийся
к нему предохранитель исправен, возможна неисправность в элек-
трооборудовании или в каком-либо другом месте. Рекомендуется
проверить автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
Если новый предохранитель через непродолжительное время пере-
горает вновь, рекомендуется проверить электрическую цепь автомо-
биля в авторизованном сервисном центре MITSUBISHI MOTORS.
Запрещается устанавливать предохранитель, рассчитанный на боль-
ший ток, а также самодельные соединения из проводов, фольги
ит.п. Это может привести к перегреву проводов и возгоранию.
