2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-39
4
E00410201384
Контрольная лампа отключения подушки безопасности пере-
днего пассажира находится на панели приборов.
Контрольная лампа должна включиться при повороте ключа
зажигания в положение ON или включении режима работы ON и
выключиться через несколько секунд.
После установки выключателя подушки безопасности переднего
пассажира в положение OFF (выключено) ко н т р ол ь на я лампа будет
оставаться включенной, напоминая о том, что подушка отключена.
После установки выключателя подушки безопасности переднего
пассажира в положение ON (включено) контрольная лампа выклю-
чится; это свидетельствует о том, что подушка включена.
Контрольная лампа отключения подушки
безопасности переднего пассажира

Тип 1
Тип 2
ПРЕДУПРЕЖДЕНИЕ
Не устанавливайте на автомобиль дополнительное оборудова-
ние, которое может закрыть контрольную лампу отключения
подушки безопасности, и не закрывайте контрольную лампу
наклейками. В этом случае Вы не сможете контролировать
включение и отключение подушки безопасности.

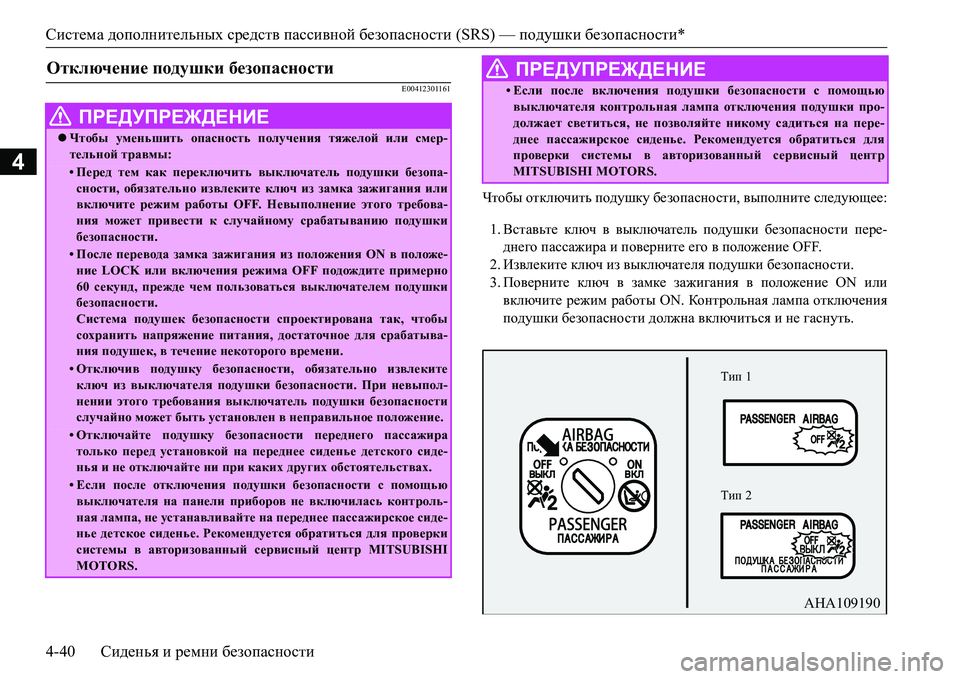

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-40Сиденья и ремни безопасности
4
E00412301161
Чтобы отключить подушку безопасности, выполните следующее:
1.Вставьте ключ в выключатель подушки безопасности пере-
днего пассажира и поверните его в положение OFF.
2.Извлеките ключ из выключателя подушки безопасности.
3.Поверните ключ в замке зажигания в положение ON или
включите режим работы ON. Контрольная лампа отключения
подушки безопасности должна включиться и не гаснуть.
Отключение подушки безопасности
ПРЕДУПРЕЖДЕНИЕ
Чтобы уменьшить опасность получения тяжелой или смер-
тельной травмы:
•Перед тем как переключить выключатель подушки безопа-
сности, обязательно извлеките ключ из замка зажигания или
включите режим работы OFF. Невыполнение этого требова-
ния может привести к случайному срабатыванию подушки
безопасности.
•После перевода замка зажигания из положения ON в положе-
ние LOCK или включения режима OFF подождите примерно
60 секунд, прежде чем пользоваться выключателем подушки
безопасности.
Система подушек безопасности спроектирована так, чтобы
сохранить напряжение питания, достаточное для срабатыва-
ния подушек, в течение некоторого времени.
•Отключив подушку безопасности, обязательно извлеките
ключ из выключателя подушки безопасности. При невыпол-
нении этого требования выключатель подушки безопасности
случайно может быть установлен в неправильное положение.
•Отключайте подушку безопасности переднего пассажира
только перед установкой на переднее сиденье детского сиде-
нья и не отключайте ни при каких других обстоятельствах.
•Если после отключения подушки безопасности с помощью
выключателя на панели приборов не включилась контроль-
ная лампа, не устанавливайте на переднее пассажирское сиде-
нье детское сиденье. Рекомендуется обратиться для проверки
системы в авторизованный сервисный центр MITSUBISHI
MOTORS.
•Если после включения подушки безопасности с помощью
выключателя контрольная лампа отключения подушки про-
должает светиться, не позволяйте никому садиться на пере-
днее пассажирское сиденье. Рекомендуется обратиться для
проверки системы в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ
AHA109190
Тип 1
Тип 2

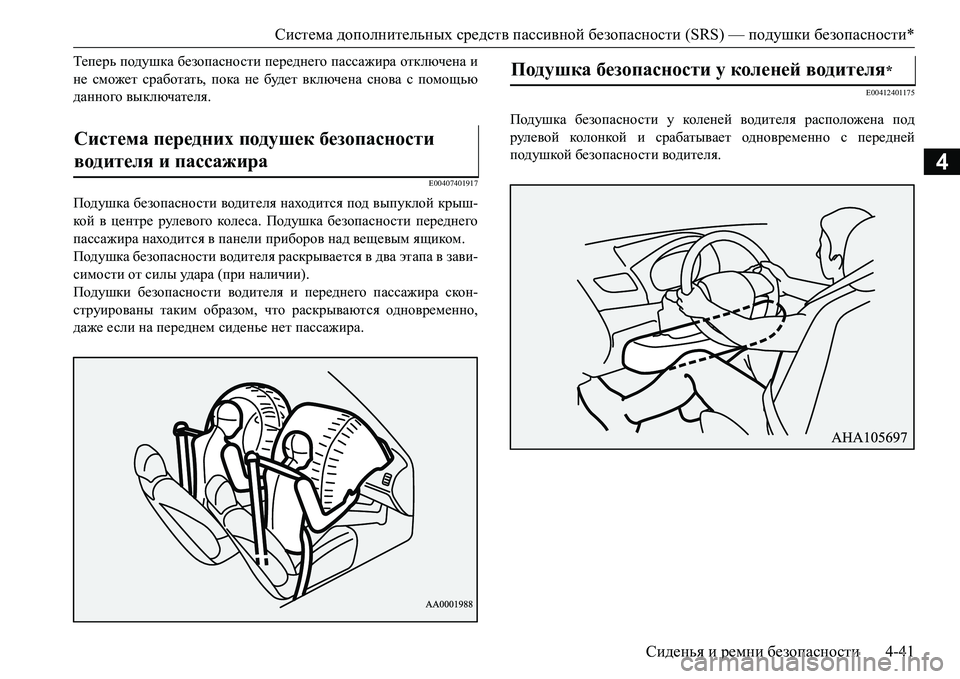

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-41
4
Теперь подушка безопасности переднего пассажира отключена и
не сможет сработать, пока не будет включена снова с помощью
данного выключателя.
E00407401917
Подушка безопасности водителя находится под выпуклой крыш-
ко й в центре рулевого кол е с а. Подушка безопасности переднего
пассажира находится в панели приборов над вещевым ящиком.
Подушка безопасности водителя раскрывается в два этапа в зави-
симости от силы уд а р а (при наличии).
Подушки безопасности водителя и переднего пассажира скон-
струированы таким образом, что раскрываются одновременно,
даже если на переднем сиденье нет пассажира.
E00412401175
Подушка безопасности у кол е н ей водителя расположена под
рулевой кол о н ко й и срабатывает одновременно с передней
подушкой безопасности водителя.
Система передних подушек безопасности
водителя и пассажира

Подушка безопасности у коленей водителя*

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-42Сиденья и ремни безопасности
4
E00407502814
Передняя подушка безопасности и подушка безопасности у кол е-
ней водителя рассчитаны на срабатывание при средних или силь-
ных фронтальных уд а р а х. Некоторые типичные случаи показаны
на рисунке.Передние подушки безопасности и подушка безопасности у
кол е н ей водителя срабатывают, если энергия уд а р а превышает
некоторый пороговый уровень, сравнимый со столкновением на
скорости около 25км/ч с жестким
неподвижным препятствием,
которое не деформируется. Если энергия уд а р а меньше порого-
вого значения, подушки безопасности могут не сработать.
Однако скорость, при которой срабатывают подушки, будет зна-
чительно выше при столкновении автомобиля с объектами,
поглощающими энергию путем деформации или перемещения
(например, с другим стоящим автомобилем, столбиком или пери-
лами ограждения).
Поскольку при
лобовом уд а р е водитель или пассажир могут сме-
ститься со своего места, большое значение имеет правильное
использование ремней безопасности. Ремень безопасности уд е р-
жит человека на безопасном расстоянии от рулевого кол е с а и
панели приборов в начальный момент срабатывания подушек
безопасности. В начальной стадии срабатывания подушка без-
опасности обладает наибольшей энергией, что может стать при-
чиной тяжелых или смертельных травм. Кроме того, именно
ремень безопасности является основным средством защиты при
столкновении. Подушки безопасности разработаны в качестве
дополнительного средства защиты. Поэтому для обеспечения
собственной безопасности и безопасности пассажиров необхо-
димо правильно пользоваться ремнями безопасности.
Раскрытие передних подушек безопасности
иподушки безопасности у коленей водителя

Передние подушки безопасности и подушка
безопасности у коленей водителя РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях…

1:Фронтальный уд а р о неподвижное препятствие на скорости
приблизительно 25 км/ч и выше
2:Средний или сильный фронтальный уд а р в заштрихован-
ной области между стрелками

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-43
4При некоторых видах фронтальных ударов, поскольку кузов
автомобиля способен поглощать уд а р н у ю энергию, защищая пас-
сажиров (передняя часть кузова автомобиля может сильно
деформироваться, поглощая энергию уд а р а). В этом случае пере-
дние подушки безопасности и подушка безопасности у кол ен е й
водителя могут не сработать, несмотря на деформацию и повре-
ждение кузова автомобиля.
Некоторые типичные случаи
показаны на рисунке.Поскольку передние подушки безопасности и подушка безопа-
сности у кол е н ей водителя защищают не во всех случаях фрон-
тальных столкновений, обязательно пристегивайтесь ремнем
безопасности.
Передние подушки безопасности и подушка безопасности у
кол ен е й водителя не рассчитаны на срабатывание в тех случаях,
ко гда они не могут защитить человека.
Такие случаи показаны на
рисунке.
Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ
НЕ СРАБОТАТЬ в следующих случаях…

1:Наезд на столб, дерево или иной узкий предмет
2:Подкат автомобиля под заднюю часть грузовика
3:Уд а р передней части автомобиля под углом
Передние подушки безопасности и подушка без-
опасности у коленей водителя НЕ РА С С Ч И Т А Н Ы
НА СРАБАТЫВАНИЕ в следующих случаях…

1:Попутные столкновения (уд а р ы в заднюю часть автомо-
биля)

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-44Сиденья и ремни безопасности
4
Ihkdhevdm передние подушки безопасности и подушка безопа-
сности у кол ен е й водителя защищают не во всех случаях стол-
кновений, следует обязательно правильно пристегиваться
ремнем безопасности.
Передние подушки безопасности и подушка безопасности у
кол е н ей водителя могут сработать при среднем или сильном
уд а р е нижней части автомобиля (повреждении нижней части
кузова и ходовой части).
Некоторые типичные случаи
показаны на рисунке.
Поскольку подушки безопасности могут раскрыться при некото-
рых видах резких ударов, которые приведены на рисунке и при
которых люди в автомобиле могут сместиться со своих мест,
очень важно правильно пользоваться ремнями безопасности.
Ремень безопасности уд е р ж и т человека на безопасном расстоя-
нии от рулевого кол е с а и панели приборов в начальный
момент
срабатывания подушек безопасности. В начальной стадии сраба-
тывания подушка безопасности обладает наибольшей энергией,
что может стать причиной тяжелых или смертельных травм при
ко н т акте. 2:Боковые уд а р ы
3:Опрокидывание автомобиля на борт или на крышу
Передние подушки безопасности и подушка
безопасности у коленей водителя МОГУТ
СРАБОТАТЬ в следующих случаях…

1:Наезд на приподнятую разделительную полосу, островок
безопасности или бордюр
2:Попадание автомобиля в глуб оку ю яму или выбоину
3:Съезд автомобиля по крутому склону и уд а р нижней
частью кузова о землю

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
Сиденья и ремни безопасности4-45
4
ПРЕДУПРЕЖДЕНИЕ
Запрещается прикреплять какие-либо предметы (украшения,
наклейки и т. п.) к выпуклой крышке рулевого колеса. Они
могут уд а р и т ь и травмировать человека при срабатывании
подушки безопасности.
Запрещается ставить или прикреплять какие-либо предметы
на панель приборов над вещевым ящиком. Они могут уд а р и т ь
и травмировать человека при срабатывании подушки безопа-
сности.
ПРЕДУПРЕЖДЕНИЕ
Запрещается закреплять на ветровом стекле или ставить перед
ним какие-либо предметы. Они могут помешать раскрытию
подушек безопасности или уд а р и т ь и травмировать водителя и
пассажира при срабатывании подушек безопасности.
Запрещается прикреплять дополнительные ключи или какие-
либо аксессуары (твердые, острые или тяжелые предметы) к
ключу зажигания. Данные предметы могут воспрепятствовать
нормальному наполнению подушки безопасности у коленей
водителя или могут привести к травме при ее раскрытии.
Запрещается закреплять какие-либо предметы или аксессуары
на нижней части приборной панели со стороны водителя. Дан-
ные предметы могут воспрепятствовать нормальному напол-
нению подушки безопасности у коленей водителя или могут
привести к травме при ее раскрытии.
ПРЕДУПРЕЖДЕНИЕ

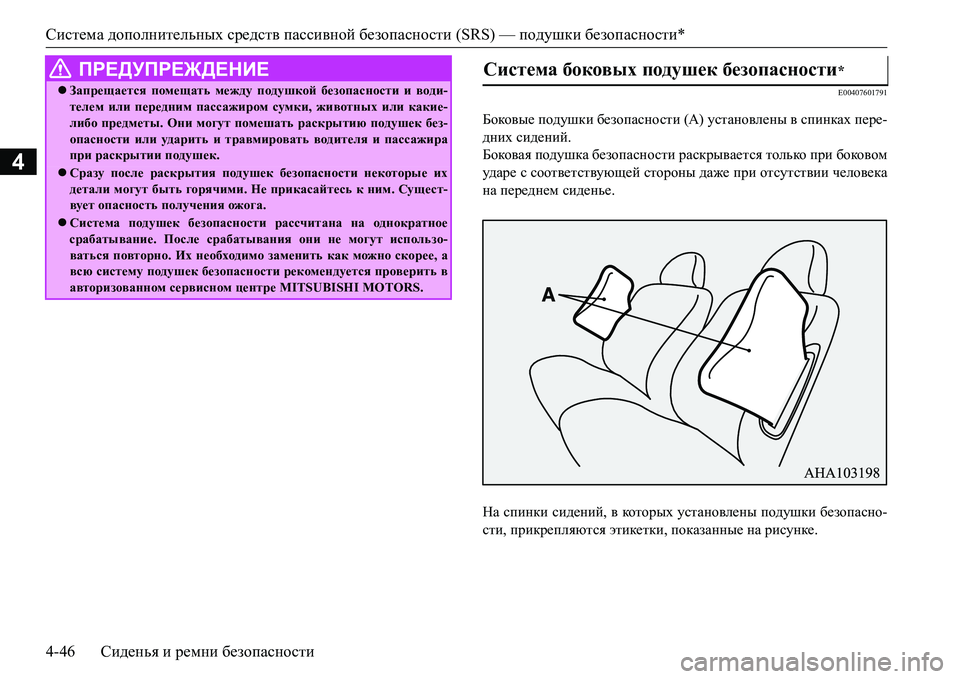

Система дополнительных средств пассивной безопасности (SRS) — подушки безопасности*
4-46Сиденья и ремни безопасности
4
E00407601791
Боковые подушки безопасности (А) установлены в спинках пере-
дних сидений.
Боковая подушка безопасности раскрывается только при боковом
уд а р е с соответствующей стороны даже при отсутствии человека
на переднем сиденье.
На спинки сидений, в которых установлены подушки безопасно-
сти, прикрепляются этикетки, показанные на рисунке.
ПРЕДУПРЕЖДЕНИЕ
Запрещается помещать между подушкой безопасности и води-
телем или передним пассажиром сумки, животных или какие-
либо предметы. Они могут помешать раскрытию подушек без-
опасности или уд а р и т ь и травмировать водителя и пассажира
при раскрытии подушек.
Сразу после раскрытия подушек безопасности некоторые их
детали могут быть горячими. Не прикасайтесь к ним. Сущест-
вует опасность получения ожога.
Система подушек безопасности рассчитана на однократное
срабатывание. После срабатывания они не могут использо-
ваться повторно. Их необходимо заменить как можно скорее, а
всю систему подушек безопасности рекомендуется проверить в
авторизованном сервисном центре MITSUBISHI MOTORS.
Система боковых подушек безопасности*
