2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

5

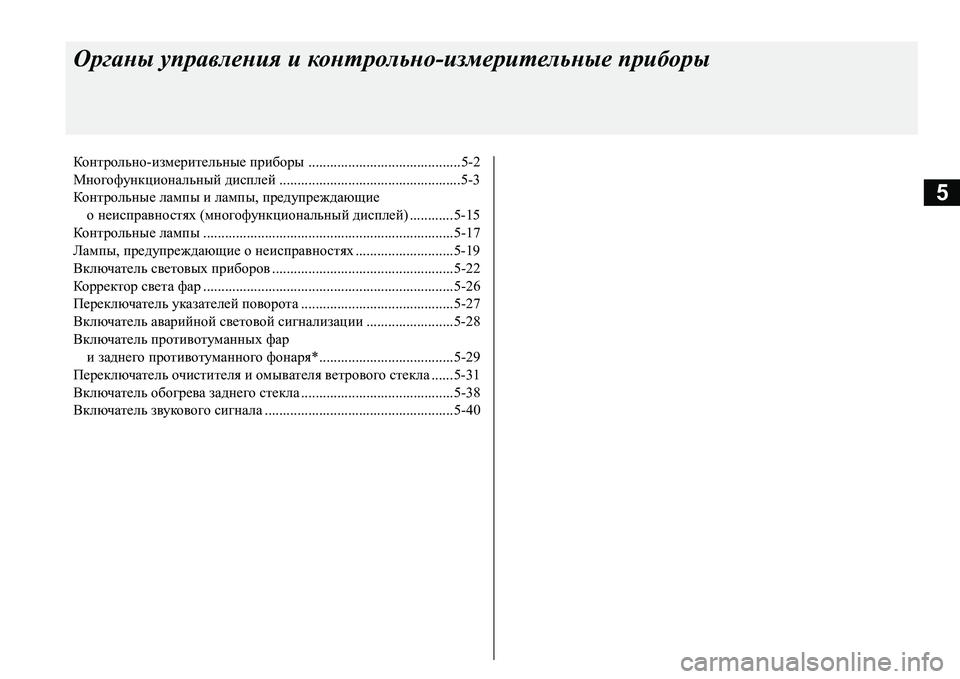

Органы управления и контрольно-измерительные приборы
Контрольно-измерительные приборы ..........................................5-2
Многофункциональный дисплей..................................................5-3
Контрольные лампы и лампы, предупреждающие
о неисправностях (многофункциональный дисплей) ............5-15
Контрольные лампы.....................................................................5-17
Лампы, предупреждающие о неисправностях...........................5-19
Включатель световых приборов..................................................5-22
Корректор света фар.....................................................................5-26
Переключатель указателей поворота..........................................5-27
Включатель аварийной световой сигнализации........................5-28
Включатель противотуманных фар
и заднего противотуманного фонаря*.....................................5-29
Переключатель очистителя и омывателя ветрового стекла......5-31
Включатель обогрева заднего стекла..........................................5-38
Включатель звукового сигнала
....................................................5-40

Контрольно-измерительные приборы
5-2Органы управления и контрольно-измерительные приборы
5
E00500102607

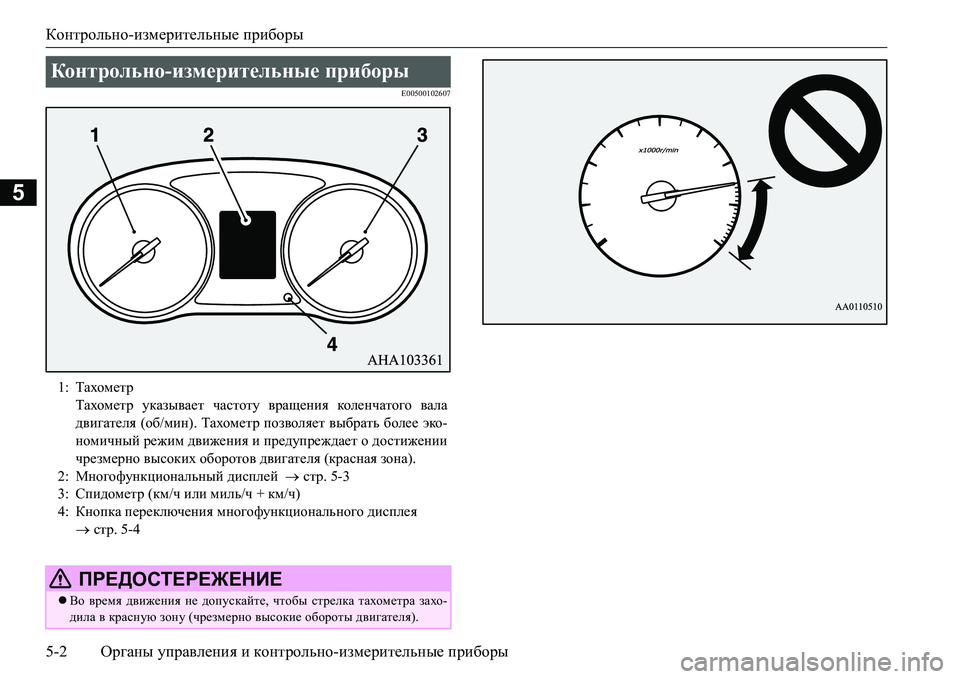

Контрольно-измерительные приборы
1:Тахометр
Тахометр указывает частоту вращения коленчатого вала
двигателя (об/мин). Тахометр позволяет выбрать более эко-
номичный режим движения и предупреждает о достижении
чрезмерно высоких оборотов двигателя (красная зона).
2:Многофункциональный дисплей  стр.5-3
3:Спидометр (км/ч или миль/ч + км/ч)
4:Кнопка переключения многофункционального дисплея
 стр.5-4
ПРЕДОСТЕРЕЖЕНИЕ
Во время движения не допускайте, чтобы стрелка тахометра захо-
дила в красную зону (чрезмерно высокие обороты двигателя).

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-3
5
E00519902379
Для выполнения настройки остановите автомобиль в безопасном
месте.
На многофункциональном дисплее отображаются следующие
окна: одометр, счетчик пробега, средний расход топлива и т.д.
Многофункциональный дисплей
1:Температура охлаждающей жидкости
 стр.5-8
2:Окно индикации положения рычага селектора*
 стр.6-42
3:Окно индикации системы ограничения скорости*
 стр. 6-104
4:Индикатор переключения передач*
 стр.6-36
5:Индикация уровня топлива в баке  стр.5-8
6:Предупреждение о движении по обледенелой дороге*
 стр.5-7
7:Информационное окно  стр.5-4
8:Конт роль техобслуживания  стр.5-9
ПРИМЕЧАНИЕ
Если зажигание выключено или включен режим работы OFF, то
окно индикации системы ограничения скорости, индикатор пере-
ключения передач, окно индикации положения рычага селектора,
индикация уровня топлива в баке, индикация температуры охла-
ждающей жидкости двигателя и предупреждение о движении по
обледенелой дороге не отображаются.

Многофункциональный дисплей
5-4Органы управления и контрольно-измерительные приборы
5
E00528201182

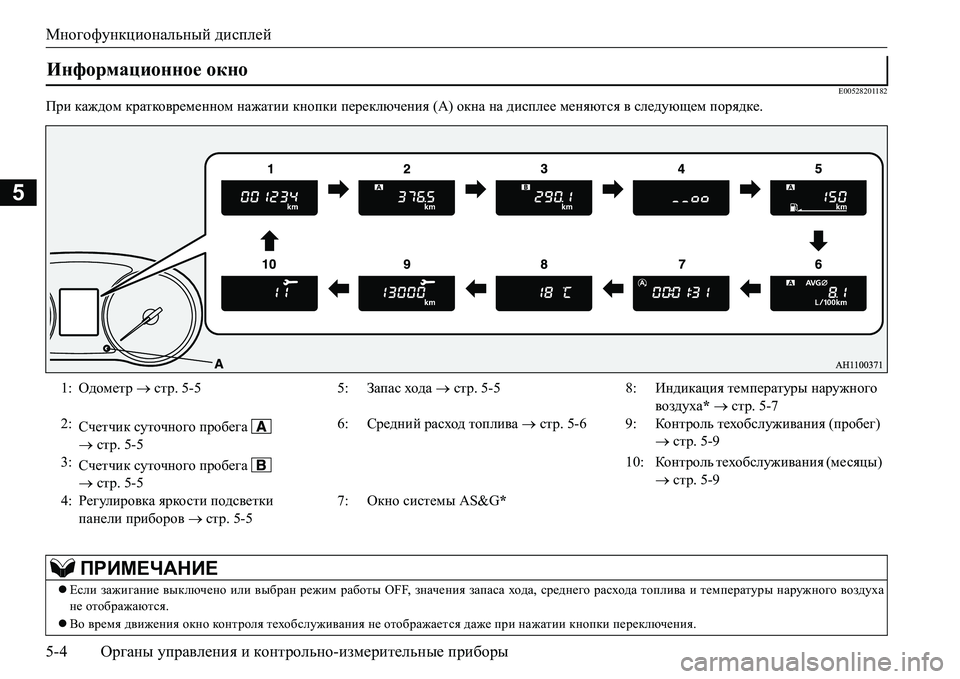

При каждом кратковременном нажатии кнопки переключения (А) окна на дисплее меняются в следующем порядке.
Информационное окно
1:Одометр  стр.5-5 5:Запас хода  стр.5-5 8:Индикация температуры наружного
воздуха*  стр.5-7
2:
Счетчик суточного пробега
стр.5-56:Средний расход топлива  стр.5-6 9:Конт роль техобслуживания (пробег)
 стр.5-9
3:
Счетчик суточного пробега
стр.5-510:Конт роль техобслуживания (месяцы)
 стр.5-9
4:Регулировка яркости подсветки
панели приборов  стр.5-57:Окно системы AS&G*

ПРИМЕЧАНИЕ
Если зажигание выключено или выбран режим работы OFF, значения запаса хода, среднего расхода топлива и температуры наружного воздуха
не отображаются.
Во время движения окно ко н т р ол я техобслуживания не отображается даже при нажатии кнопки переключения.

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-5
5
E00527801123Одометр показывает общий пробег автомобиля.
E00527901094
Счетчик суточного пробега показывает расстояние, пройденное
в течение отдельной поездки.
Для сброса показаний счетчика на 0 уд е р ж и ва й т е кнопку пере-
ключения нажатой не менее 2секунд. Сбрасываются только
показания, отображаемые в данный момент.
Пример
Если на дисплее отображаются показания счетчика , то будут
сброшены только показания счетчика .
E00537901068
При каждом нажатии и удержании кнопки переключения много-
функционального дисплея (2) более 2 секунд раздается звуковой
сигнал и изменяется яркость подсветки панели приборов.
Одометр
Счетчик суточного пробега
Пример использования счетчика суточного пробега и счет-
чика суточного пробега
Можно одновременно использовать два счетчика суточного
пробега: один — для измерения расстояния, пройден-
ного с начала текущей поездки, второй — для измерения
расстояния от какого-либо промежуточного момента.
Сброс показаний счетчика суточного пробега
ПРИМЕЧАНИЕ
При отсоединении провода аккумуляторной батареи происходит
удаление данных из памяти счетчика пробега и , показания
дисплея сбрасываются на нуль.
Регулировка яркости подсветки панели
приборов
1:Яркость подсветки
2:Кнопка переключения многофункционального дисплея
ПРИМЕЧАНИЕ
Имеется 8 уровней яркости при включенных и при выключенных
габаритных фонарях соответственно.
При каждом уменьшении уровня яркости на две позиции исчезает
один сегмент индикатора яркости на дисплее.

Многофункциональный дисплей
5-6Органы управления и контрольно-измерительные приборы
5
E00538000014
На дисплее отображается приблизительный запас хода (сколько
километров можно проехать на остатке топлива). Если запас хода
составляет менее 50 км, на дисплее отображается «---».
E00531200033
На дисплее отображается средний расход топлива с момента
последнего сброса показаний.
Имеется возможность выбора автоматического или ручного
режима обнуления показаний среднего расхода топлива.
Изменение настроек этого параметра см. в разделе «Изменение
настроек» на стр. 5-11.
Если переключатель освещения (на модификациях, оборудованных
системой автоматической регулировки яркости подсветки) не нахо-
дится в положении OFF, яркость подсветки панели приборов регу-
лируется автоматически, в зависимости от освещенности на улице.
При повороте ключа зажигания в положение OFF или включении
режима работы OFF установленный уровень яркости подсветки
сохраняется.
Запас хода
ПРИМЕЧАНИЕ
Отображаемый запас хода рассчитывается по данным о расходе
топлива. Показания могут изменяться в зависимости от условий
движения и от манеры езды. Значение запаса хода является ориен-
тировочным.
После заправки топлива значение запаса хода обновляется.
Однако если в бак будет заправлено малое кол и ч е ст во топлива,
показания могут быть неточными. По возможности заправляйте
бак
полностью.
В некоторых случаях значение запаса хода может изменяться при
стоянке на крутом уклоне. Это происходит из-за перемещения
топлива в баке и не является признаком неисправности.
Можно выбрать единицы измерения (километры или мили).
См. раздел «Изменение настроек» на стр. 5-11.
ПРИМЕЧАНИЕСредний расход топлива
ПРИМЕЧАНИЕ
Показания среднего расхода топлива в ручном режиме и автомати-
ческом режиме обнуляются раздельно.
Если средний расход топлива невозможно рассчитать, то на
дисплее отображается «---».
Данный параметр по умолчанию установлен на автоматический
режим обнуления.
Средний расход топлива зависит от условий движения (состояния
дороги, стиля вождения и т.д.). Отображаемое значение расхода
топлива может
отличаться от действительного расхода топлива.
Значение расхода топлива является ориентировочным.
При отсоединении клеммы аккумуляторной батареи настройки,
выполненные как в ручном режиме обнуления, так и в автоматиче-
ском, стираются.
Можно выбрать единицы измерения (км/л, л/100 км, мили/галлон).
См. раздел «Изменение настроек» на стр. 5-11.

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-7
5

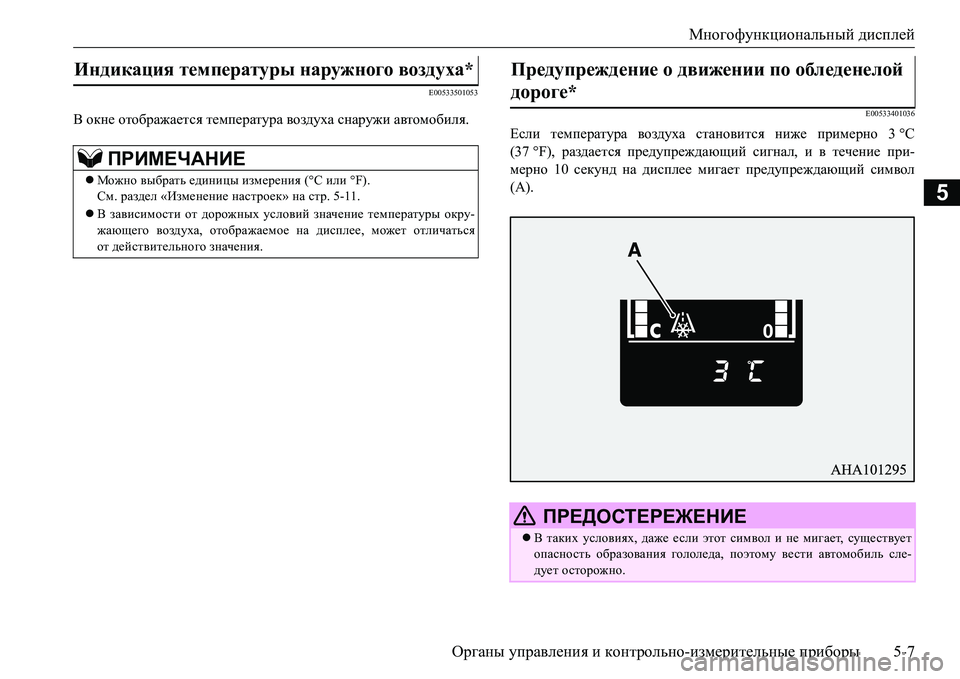

E00533501053
В окне отображается температура воздуха снаружи автомобиля.E00533401036
Если температура воздуха становится ниже примерно 3°С
(37 °F), раздается предупреждающий сигнал, и в течение при-
мерно 10 секунд на дисплее мигает предупреждающий символ
(А).
Индикация температуры наружного воздуха*
ПРИМЕЧАНИЕ
Можно выбрать единицы измерения (°C или °F).
См. раздел «Изменение настроек» на стр. 5-11.
В зависимости от дорожных условий значение температуры окру-
жающего воздуха, отображаемое на дисплее, может отличаться
от действительного значения.
Предупреждение о движении по обледенелой
дороге*
ПРЕДОСТЕРЕЖЕНИЕ
В таких условиях, даже если этот символ и не мигает, существует
опасность образования гололеда, поэтому вести автомобиль сле-
дует осторожно.

Многофункциональный дисплей
5-8Органы управления и контрольно-измерительные приборы
5
E00533801030
На дисплее отображается температура охлаждающей жидкости.
При чрезмерном нагреве охлаждающей жидкости начинает
мигать символ .
Следите за температурой охлаждающей жидкости во время дви-
жения.
E00522201630
При включенном зажигании или режиме работы ON указатель
уровня топлива показывает кол и че с тво топлива в баке.
Температура охлаждающей жидкости
ПРЕДОСТЕРЕЖЕНИЕ
При перегреве двигателя на дисплее начнет мигать символ .
Столбчатый индикатор указателя температуры будет находиться в
красной зоне. Немедленно остановите автомобиль в безопасном
месте и примите необходимые меры. См. раздел «Перегрев двига-
теля», стр. 8-5.
Индикация уровня топлива в баке
1:Полный бак
0:Пустой бак
ПРИМЕЧАНИЕ
Для стабилизации показаний после заправки топлива может потре-
боваться несколько секунд.
Если заправка производилась при включенном зажигании или
включенном режиме работы ON, уровень топлива может отобра-
жаться неправильно.
Указатель (А) показывает, что крышка заливной горловины
топливного бака находится на левой стороне автомобиля.
