Комплект инструмента, домкрат и рукоятка домкрата
Действия в сложных ситуациях8-13
8
4.Отсоедините ремень крепления (C) и извлеките домкрат (D)
с правой стороны.5.Достаньте рукоятку домкрата (E) из держателя (F) с правой
стороны.
6.Чтобы уложить ком п л ект инструмента, домкрат и рукоятку
домкрата на место, выполните описанные действия в обрат-
ном порядке.
ПРИМЕЧАНИЕ
Ук л а д ы в а я рукоятку домкрата, совместите цветную метку на руко-
ятке домкрата с меткой на держателе, затем уложите рукоятку.

Комплект инструмента, домкрат и рукоятка домкрата
8-14Действия в сложных ситуациях
8
Dhfie_dl инструмента, домкрат и рукоятка домкрата находятся
за задним сиденьем.
1.Наклоните спинку заднего сиденья вперед.
(См. раздел «Складывание спинки сиденья вперед (модифика-
ция Double Cab)» на стр. 4-6).
2.Тип 1:
Достаньте кол е с н ы й ключ (А) из держателя (В).
Тип 2:
Отсоедините ремень крепления (С) и извлеките ком п л ект
инструмента (D).
3.Открутите гайку крепления (E) и извлеките домкрат (F).4.Достаньте
рукоятку домкрата (G) из держателя (Н).
Модификация Double Cab

Комплект инструмента, домкрат и рукоятка домкрата
Действия в сложных ситуациях8-15
8
5.Чтобы уложить ком п л ект инструмента, домкрат и рукоятку
домкрата на место, выполните описанные действия в обрат-
ном порядке.
E00802401189

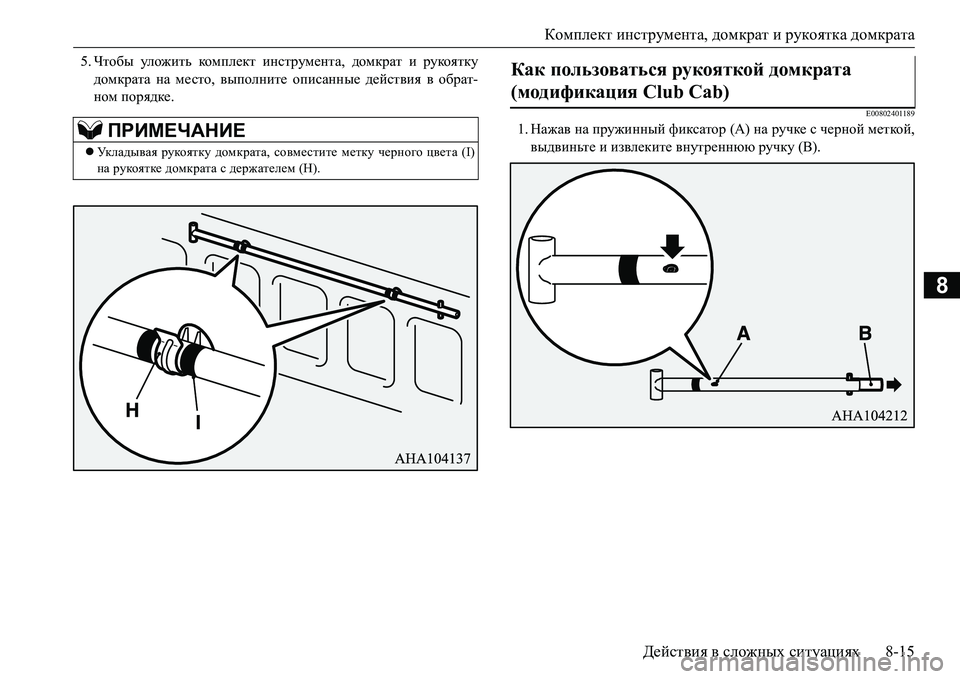

1.Нажав на пружинный фиксатор (А) на ручке с черной меткой,
выдвиньте и извлеките внутреннюю ручку (В).ПРИМЕЧАНИЕ
Ук л а д ы в а я рукоятку домкрата, совместите метку черного цвета (I)
на рукоятке домкрата с держателем (H).
Как пользоваться рукояткой домкрата
(модификация Club Cab)

Комплект инструмента, домкрат и рукоятка домкрата
8-16Действия в сложных ситуациях
8

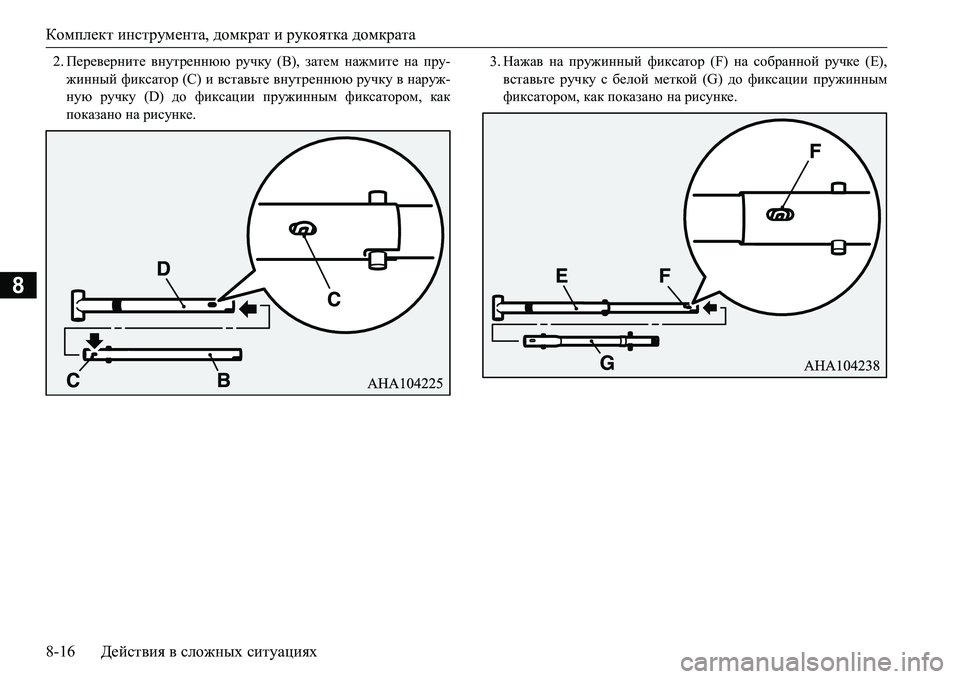

2.Переверните внутреннюю ручку (В), затем нажмите на пру-
жинный фиксатор (С) и вставьте внутреннюю ручку в наруж-
ную ручку (D) до фиксации пружинным фиксатором, как
показано на рисунке.3.Нажав на пружинный фиксатор (F) на собранной ручке (Е),
вставьте ручку с белой меткой (G) до фиксации пружинным
фиксатором, как показано на рисунке.

Замена колеса
Действия в сложных ситуациях8-17
8
E00801204051
Перед заменой кол е с а автомобиль следует остановить в безопа-
сном месте на ровной горизонтальной поверхности.
1.Остановите автомобиль на ровной твердой горизонтальной
площадке без камней, песка и т. п.
2.Включите стояночный тормоз.
3.На автомобиле с M/T поверните ключ зажигания в положение
LOCK или включите режим работы OFF и включите передачу
заднего хода (R).
На автомобиле с
А/Т переведите рычаг селектора в положе-
ние Р (стоянка), затем поверните ключ зажигания в положе-
ние LOCK или включите режим работы OFF.
4.Включите аварийную сигнализацию, установите знак аварий-
ной остановки, мигающий сигнальный фонарь и т.п. на рас-
стоянии, предписанном Правилами дорожного движения, и
попросите пассажиров выйти из автомобиля.

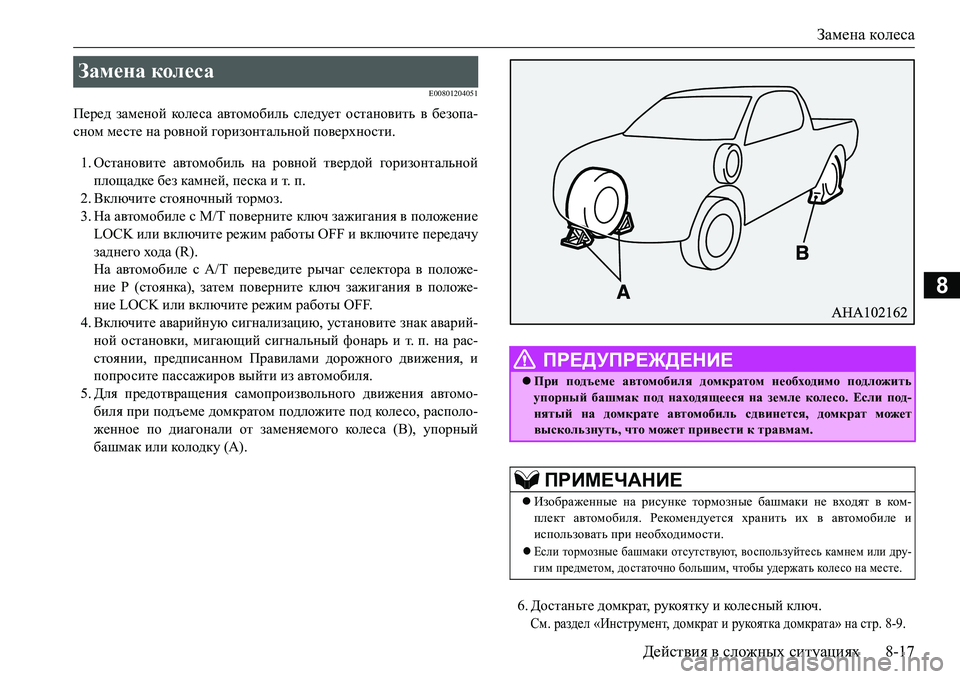

5.Для предотвращения
самопроизвольного движения автомо-
биля при подъеме домкратом подложите под коле со, располо-
женное по диагонали от заменяемого кол е с а (В), упорный
башмак или колодку (А).
6.Достаньте домкрат, рукоятку и кол е с н ы й ключ.
См. раздел «Инструмент, домкрат и рукоятка домкрата» на стр. 8-9.
Замена колеса
ПРЕДУПРЕЖДЕНИЕ
При подъеме автомобиля домкратом необходимо подложить
упорный башмак под находящееся на земле колесо. Если под-
нятый на домкрате автомобиль сдвинется, домкрат может
выскользнуть, что может привести к травмам.
ПРИМЕЧАНИЕ
Изображенные на рисунке тормозные башмаки не входят в ком-
плект автомобиля. Рекомендуется хранить их в автомобиле и
использовать при необходимости.
Если тормозные башмаки отсутствуют, воспользуйтесь камнем или дру-
гим предметом, достаточно большим, чтобы уд е р ж ат ь коле с о на месте.

Замена колеса
8-18Действия в сложных ситуациях
8
E00803601801
Запасное кол е со находится под полом грузовой платформы.
Периодически проверяйте давление воздуха в запасном коле с е и
держите его в постоянной готовно сти.
Если поддерживать в запасном кол е с е максимальное предписан-
ное давление воздуха, коле со будет постоянно готово к эксплуа-
тации в любых условиях (движение в городе, поездки на высокой
скорости, груз различной величины и т
. д.).
E00803501594
1.Подготовьте рукоятку домкрата (модификация Club Cab).
(См. раздел «Как пользоваться ру коя т ко й домкрата»
на стр. 8-15.)

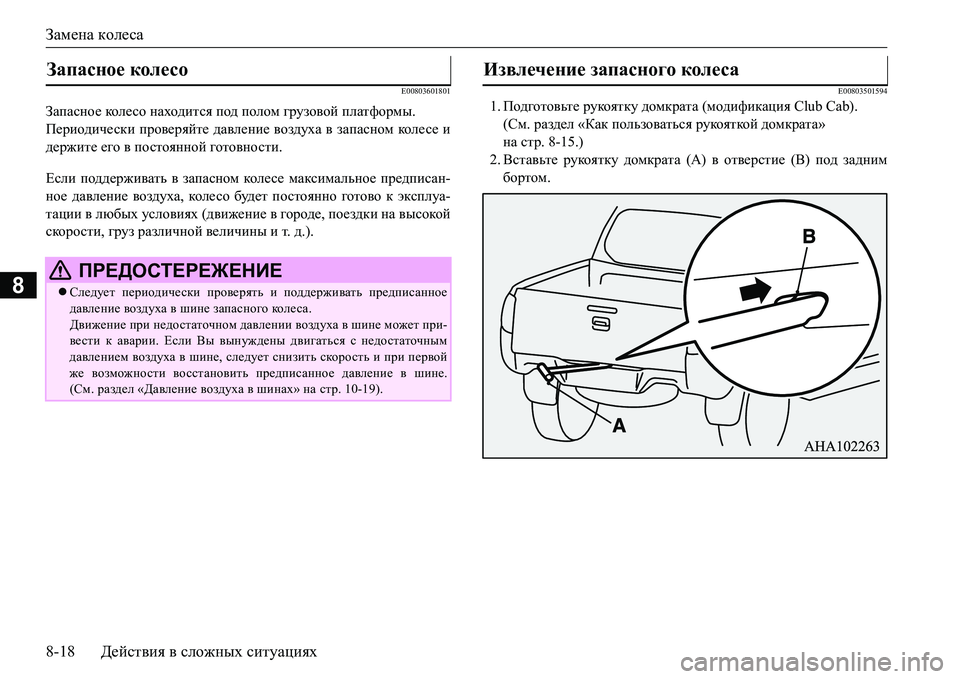

2.Вставьте рукоятку домкрата (A) в отверстие (B) под задним
бортом.
Запасное колесо
ПРЕДОСТЕРЕЖЕНИЕ
Следует периодически проверять и поддерживать предписанное
давление воздуха в шине запасного кол е с а.
Движение при недостаточном давлении воздуха в шине может при-
вести к аварии. Если Вы вынуждены двигаться с недостаточным
давлением воздуха в шине, следует снизить скорость и при первой
же возможности восстановить предписанное давление в шине.
(См. раздел «Давление воздуха
в шинах» на стр. 10-19).
Извлечение запасного колеса

Замена колеса
Действия в сложных ситуациях8-19
8
3.Надежно вставьте фиксатор (С) рукоятки домкрата в держа-
тель (D) кронштейна запасного коле с а.4.Вставьте коле сн ы й ключ (Е) в отверстие (F) на конце рукоятки
домкрата, затем, вращая рукоятку против часовой стрелки,
полностью опустите запасное кол е с о на землю и ослабьте
натяжение цепи.
ПРЕДОСТЕРЕЖЕНИЕ
При извлечении запасного кол е с а соблюдайте следующие указа-
ния, невыполнение которых может привести к поломке крон-
штейна крепления запасного коле с а.
•Запрещается использовать электроинструмент. Используйте кол е-
сный ключ из комп л ект а инструмента автомобиля.
•Запрещается прикладывать усилие 400 Н и более к ко н цу кол е-
сного ключа.

Замена колеса
8-20Действия в сложных ситуациях
8

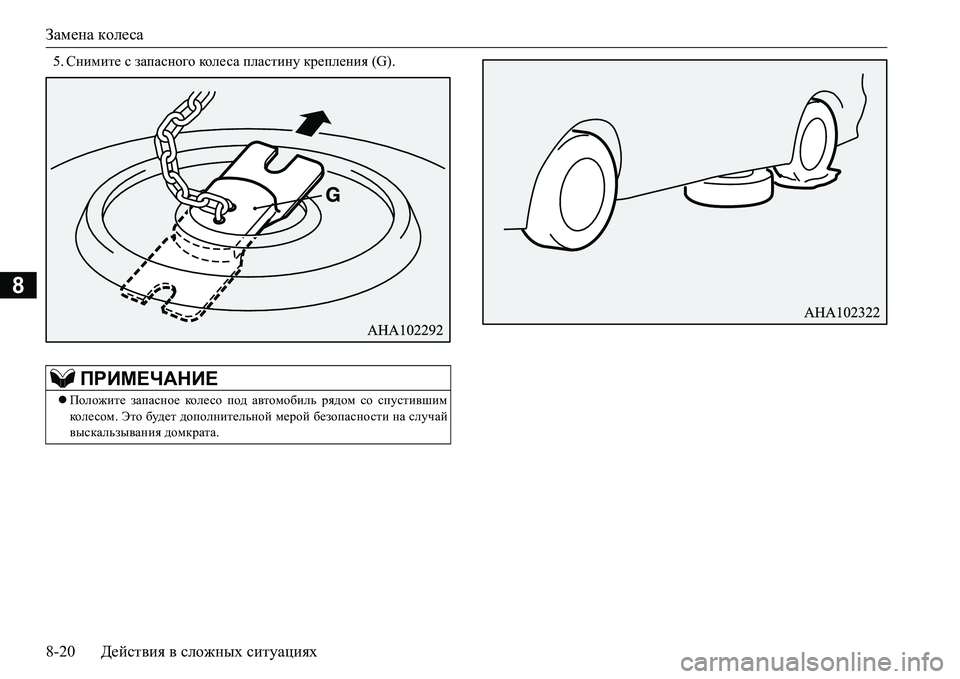

5.Снимите с запасного кол е с а пластину крепления (G).
ПРИМЕЧАНИЕ
Положите запасное кол е с о под автомобиль рядом со спустившим
кол е с ом. Это будет дополнительной мерой безопасности на случай
выскальзывания домкрата.
