2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

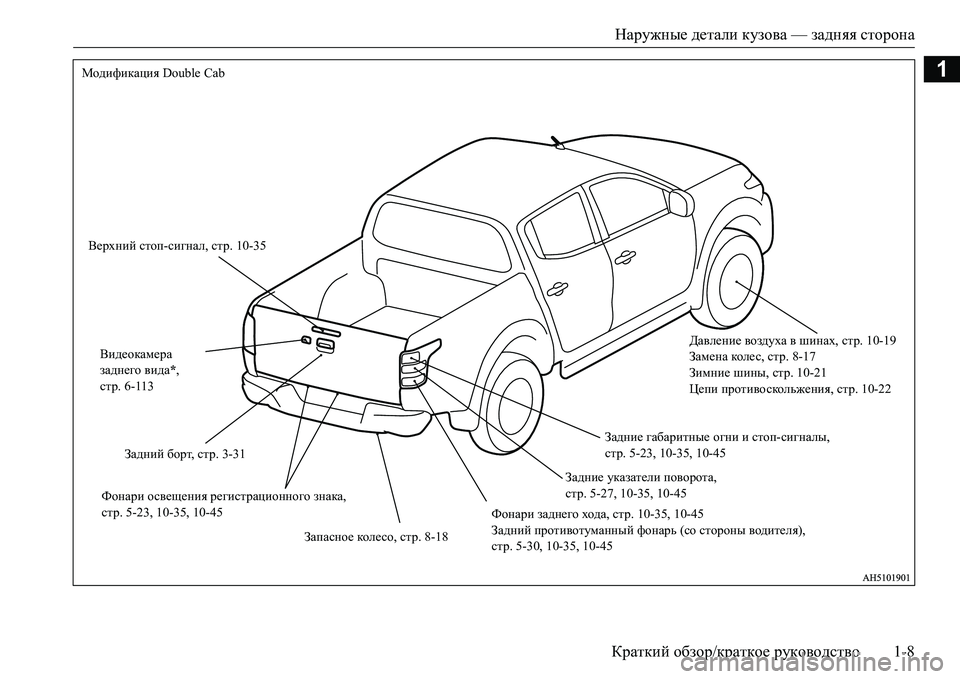

Наружные детали кузова — задняя сторона
Краткий обзор/краткое руководство1-8
1
Верхний стоп-сигнал, стр. 10-35
Видеокамера
заднего вида*,
стр.6-113
Задний борт, стр.3-31
Фонари освещения регистрационного знака,
стр. 5-23, 10-35, 10-45
Запасное кол е со, стр.8-18Фонари заднего хода, стр. 10-35, 10-45
Задний противотуманный фонарь (со стороны водителя),
стр. 5-30, 10-35, 10-45Задние указатели поворота,
стр. 5-27, 10-35, 10-45Задние габаритные огни и стоп-сигналы,
стр. 5-23, 10-35, 10-45Давление воздуха в шинах, стр. 10-19
Замена кол е с, стр.8-17
Зимние шины
, стр. 10-21
Цепи противоскольжения, стр. 10-22 Модификация Double Cab

Краткое руководство
1-9Краткий обзор/краткое руководство
1
E08500500010
E08500601210

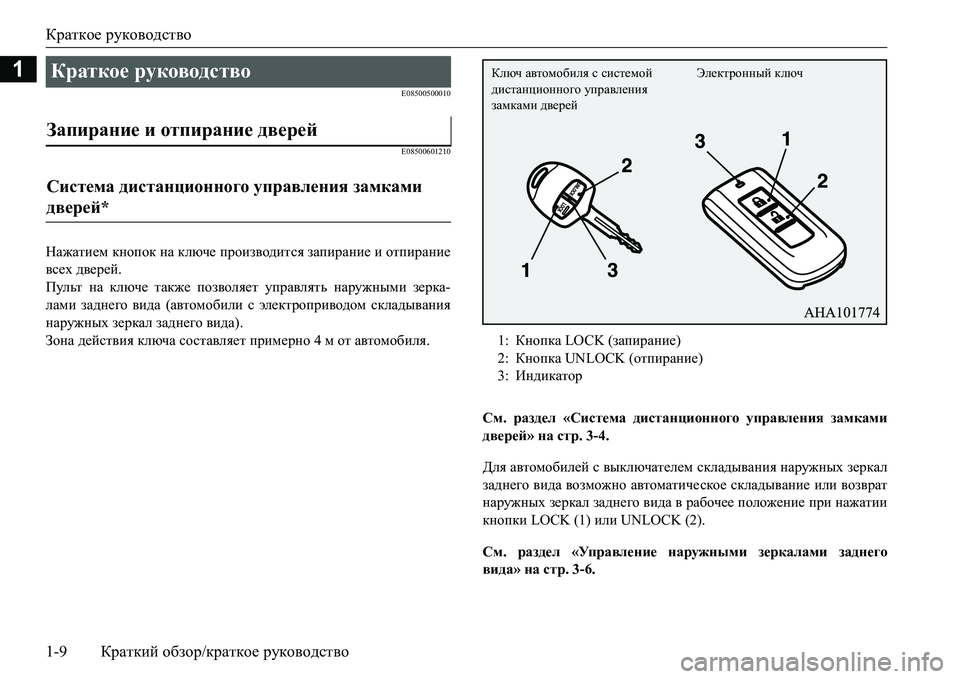

Нажатием кнопок на ключе производится запирание и отпирание
всех дверей.
Пульт на ключе также позволяет управлять наружными зерка-
лами заднего вида (автомобили с электроприводом складывания
наружных зеркал заднего вида).
Зона действия ключа составляет примерно 4м от автомобиля.
См. раздел «Система дистанционного управления замками
дверей» на стр.3-4.
Для автомобилей с выключателем складывания наружных
зеркал
заднего вида возможно автоматическое складывание или возврат
наружных зеркал заднего вида в рабочее положение при нажатии
кнопки LOCK (1) или UNLOCK (2).
См. раздел «Управление наружными зеркалами заднего
вида» на стр.3-6.
Краткое руководство
Запирание и отпирание дверей
Система дистанционного управления замками
дверей*
1:Кнопка LOCK (запирание)
2:Кнопка UNLOCK (отпирание)
3:Индикатор
Ключ автомобиля с системой
дистанционного управления
замками дверейЭлектронный ключ

Краткое руководство
Краткий обзор/краткое руководство1-10
1

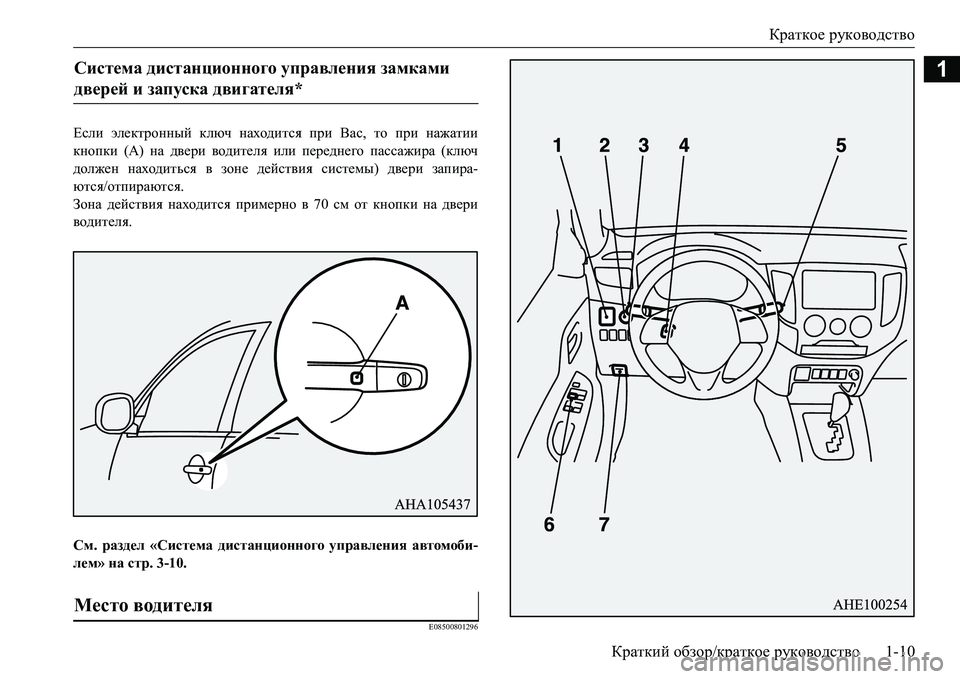

Если электронный ключ находится при Вас, то при нажатии
кнопки (А) на двери водителя или переднего пассажира (ключ
должен находиться в зоне действия системы) двери запира-
ются/отпираются.
Зона действия находится примерно в 70 см от кнопки на двери
водителя.
См. раздел «Система дистанционного управления автомоби-
лем» на стр. 3-10.
E08500801296
Система дистанционного управления замками
дверей и запуска двигателя*
Место водителя

Краткое руководство
1-11Краткий обзор/краткое руководство
1

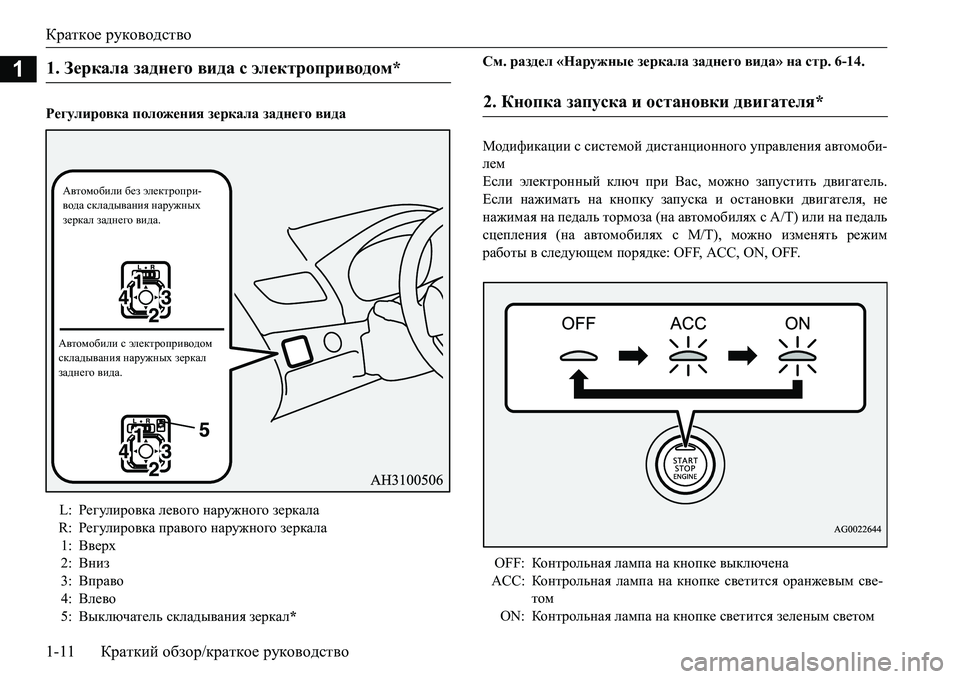

Регулировка положения зеркала заднего видаСм. раздел «Наружные зеркала заднего вида» на стр. 6-14.
Модификации с системой дистанционного управления автомоби-
лем
Если электронный ключ при Вас, можно запустить двигатель.
Если нажимать на кнопку запуска и остановки двигателя, не
нажимая на педаль тормоза (на автомобилях с A/T) или на педаль
сцепления (на автомобилях с M/T), можно изменять
режим
работы в следующем порядке: OFF, ACC, ON, OFF.
1. Зеркала заднего вида с электроприводом*
L:Регулировка левого наружного зеркала
R:Регулировка правого наружного зеркала
1:Вверх
2:Вниз
3:Вправо
4:Влево
5:Выключатель складывания зеркал*
Автомобили с электроприводом
складывания наружных зеркал
заднего вида. Автомобили без электропри-
вода складывания наружных
зеркал заднего вида.
2. Кнопка запуска и остановки двигателя*
OFF:Контрольная лампа на кнопке выключена
ACC:Контрольная лампа на кнопке светится оранжевым све-
том
ON:Контрольная лампа на кнопке светится зеленым светом

Краткое руководство
Краткий обзор/краткое руководство1-12
1См. раздел «Кнопка запуска и остановки двигателя»
на стр. 6-21.

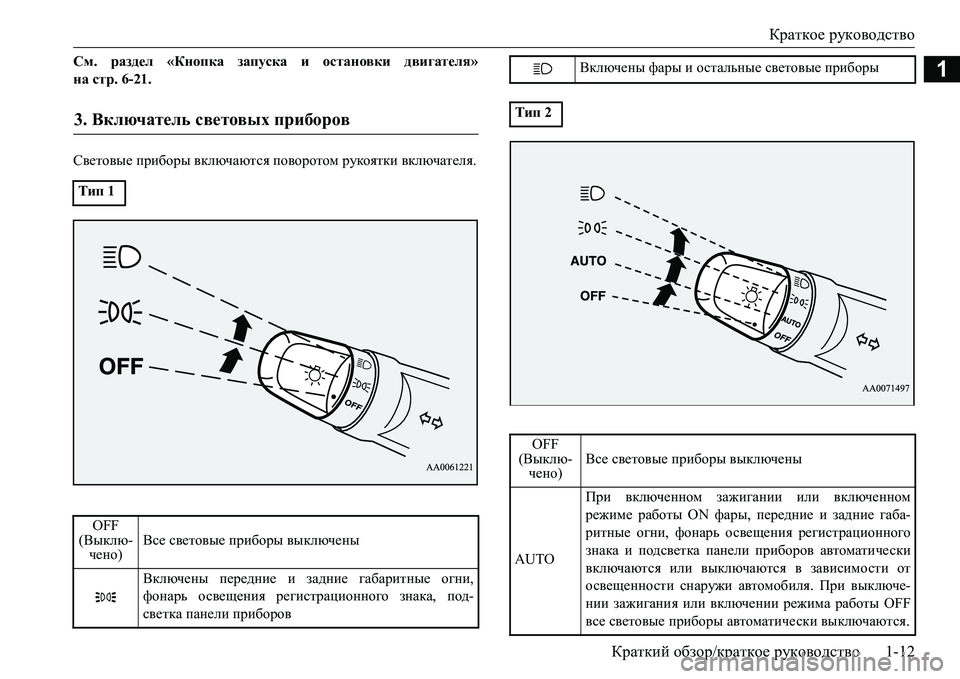

Световые приборы включаются поворотом рукоятки включателя.
3. Включатель световых приборов
Тип 1
OFF
(Выклю-
чено)Все световые приборы выключены
Включены передние и задние габаритные огни,
фонарь освещения регистрационного знака, под-
светка панели приборов
Включены фары и остальные световые приборы
Тип 2
OFF
(Выклю-
чено)Все световые приборы выключены
AUTOПри включенном зажигании или включенном
режиме работы ON фары, передние и задние габа-
ритные огни, фонарь освещения регистрационного
знака и подсветка панели приборов автоматически
включаются или выключаются в зависимости от
освещенности снаружи автомобиля. При выключе-
нии зажигания или включении режима
работы OFF
все световые приборы автоматически выключаются.

Краткое руководство
1-13Краткий обзор/краткое руководство
1
См. раздел «Включатель световых приборов» на стр.5-22.

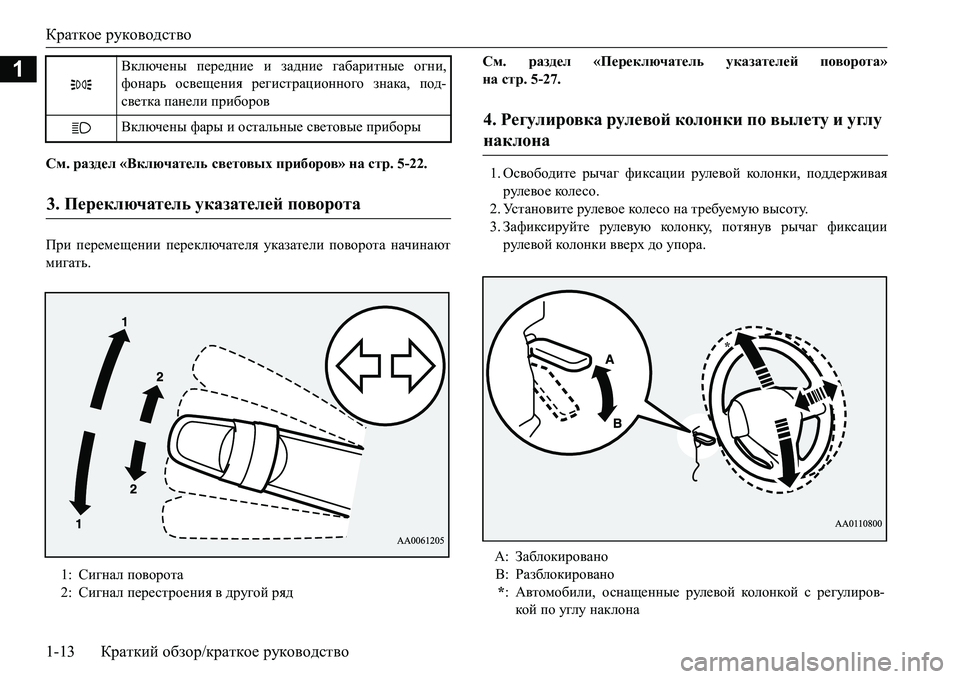

При перемещении переключателя указатели поворота начинают
мигать.См. раздел «Переключатель указателей поворота»
на стр.5-27.
1.Освободите рычаг фиксации рулевой коло н к и, поддерживая
рулевое коле со.
2.Ус т а н о в и т е рулевое кол е с о на требуемую высоту.
3.Зафиксируйте рулевую кол о н ку, потянув рычаг фиксации
рулевой колонки вверх до упора. Включены передние и задние габаритные
огни,
фонарь освещения регистрационного знака, под-
светка панели приборов
Включены фары и остальные световые приборы
3. Переключатель указателей поворота
1:Сигнал поворота
2:Сигнал перестроения в другой ряд
4. Регулировка рулевой колонки по вылету и углу
наклона
A:Заблокировано
B:Разблокировано
*:Автомобили, оснащенные рулевой кол о н ко й с регулиров-
ко й по углу наклона
*

Краткое руководство
Краткий обзор/краткое руководство1-14

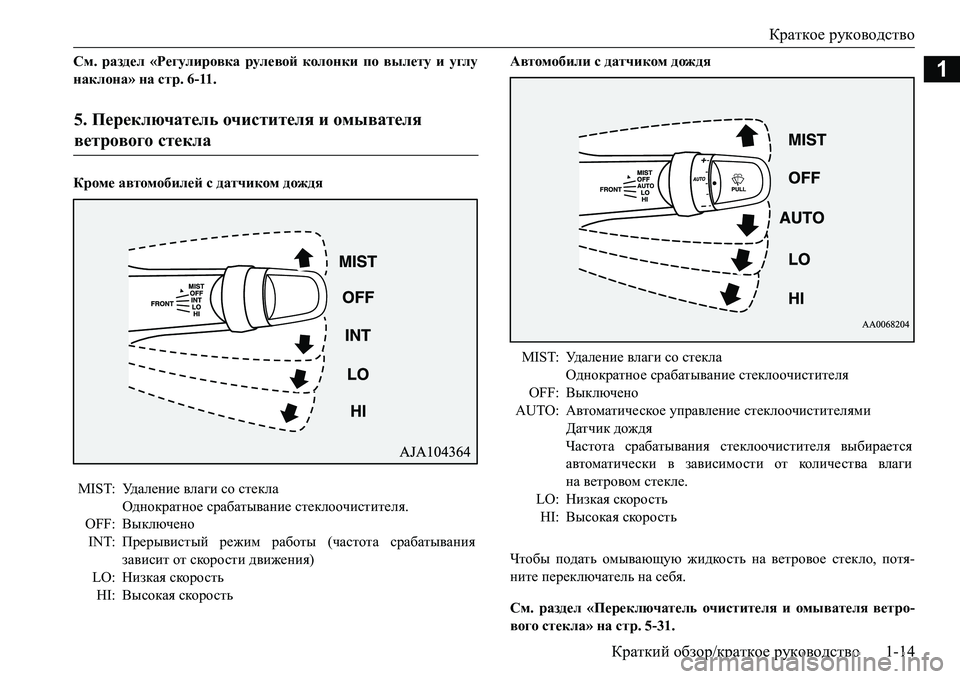

1См. раздел «Регулировка рулевой колонки по вылету и углу
наклона» на стр.6-11.
Кроме автомобилей с датчиком дождяАвтомобили с датчиком дождя
Чтобы подать омывающую жидкость на ветровое стекло, потя-
ните переключатель на себя.
См. раздел «Переключатель очистителя и омывателя ветро-
вого стекла» на стр.5-31.
5. Переключатель очистителя и омывателя
ветрового стекла
MIST:Уд а л е н и е влаги со стекла
Однократное срабатывание стеклоочистителя.
OFF:Выключено
INT:Прерывистый режим работы (частота срабатывания
зависит от скорости движения)
LO:Низкая скорость
HI:Высокая скорость
MIST:Удаление влаги со стекла
Однократное срабатывание стеклоочистителя
OFF:Выключено
AUTO:Автоматическое управление стеклоочистителями
Датчик дождя
Частота срабатывания стеклоочистителя выбирается
автоматически в зависимости от кол и ч е ст ва влаги
на ветровом стекле.
LO:Низкая скорость
HI:Высокая скорость

Краткое руководство
1-15Краткий обзор/краткое руководство
1

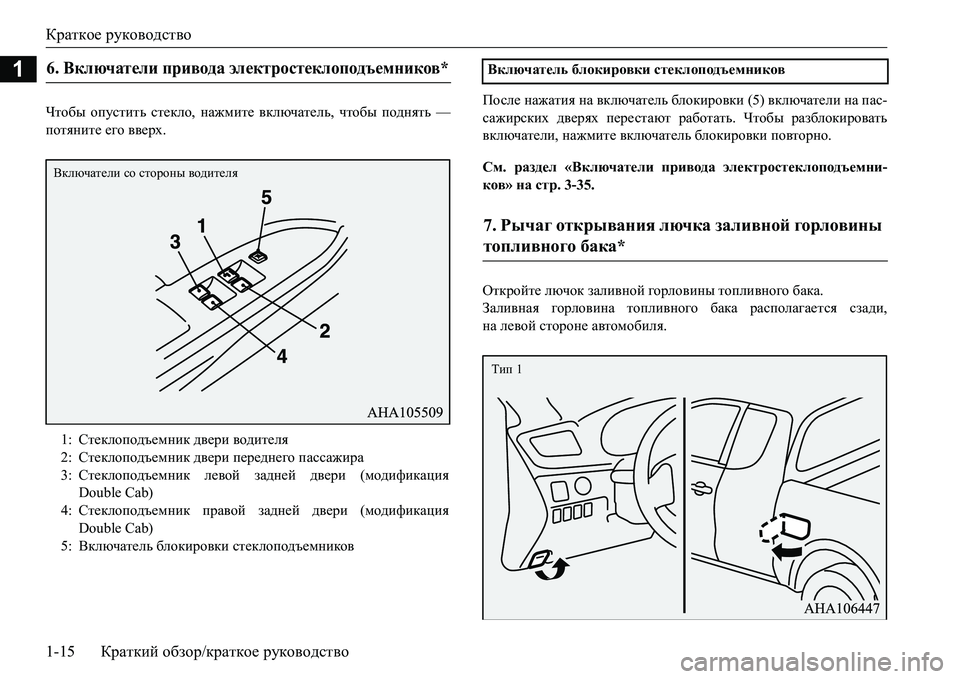

Qlh[u опустить стекло, нажмите включатель, чтобы поднять —
потяните его вверх.После нажатия на включатель блокировки (5) включатели на пас-
сажирских дверях перестают работать. Чтобы разблокировать
включатели, нажмите включатель блокировки повторно.
См. раздел «Включатели привода электростеклоподъемни-
ков» на стр. 3-35.
Откройте лючок заливной горловины топливного бака.
Заливная горловина топливного бака располагается сзади,
на левой стороне
автомобиля.
6. Включатели привода электростеклоподъемников*
1:Стеклоподъемник двери водителя
2:Стеклоподъемник двери переднего пассажира
3:Стеклоподъемник левой задней двери (модификация
Double Cab)
4:Стеклоподъемник правой задней двери (модификация
Double Cab)
5:Включатель блокировки стеклоподъемников
Включатели со стороны водителя
Включатель блокировки стеклоподъемников
7. Рычаг открывания лючка заливной горловины
топливного бака*
Тип 1
