2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

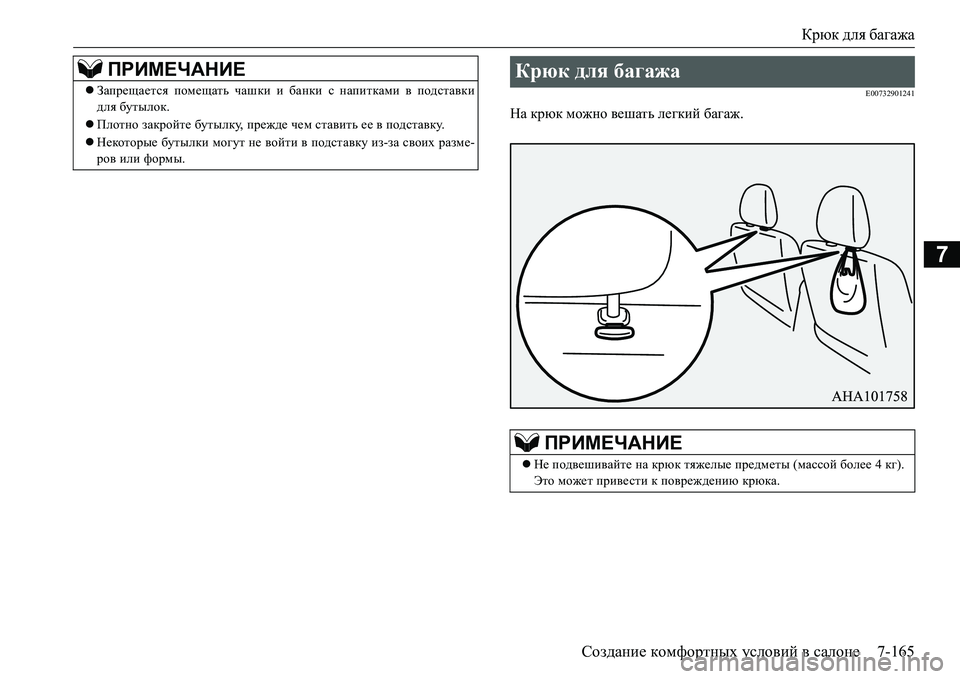

Крюк для багажа
Создание комфортных условий в салоне7-165
7
E00732901241
На крюк можно вешать легкий багаж.
ПРИМЕЧАНИЕ
Запрещается помещать чашки и банки с напитками в подставки
для бутылок.
Плотно закройте бутылку, прежде чем ставить ее в подставку.
Некоторые бутылки могут не войти в подставку из-за своих разме-
ров или формы.
Крюк для багажа
ПРИМЕЧАНИЕ
Не подвешивайте на крюк тяжелые предметы (массой более 4 кг).
Это может привести к повреждению крюка.

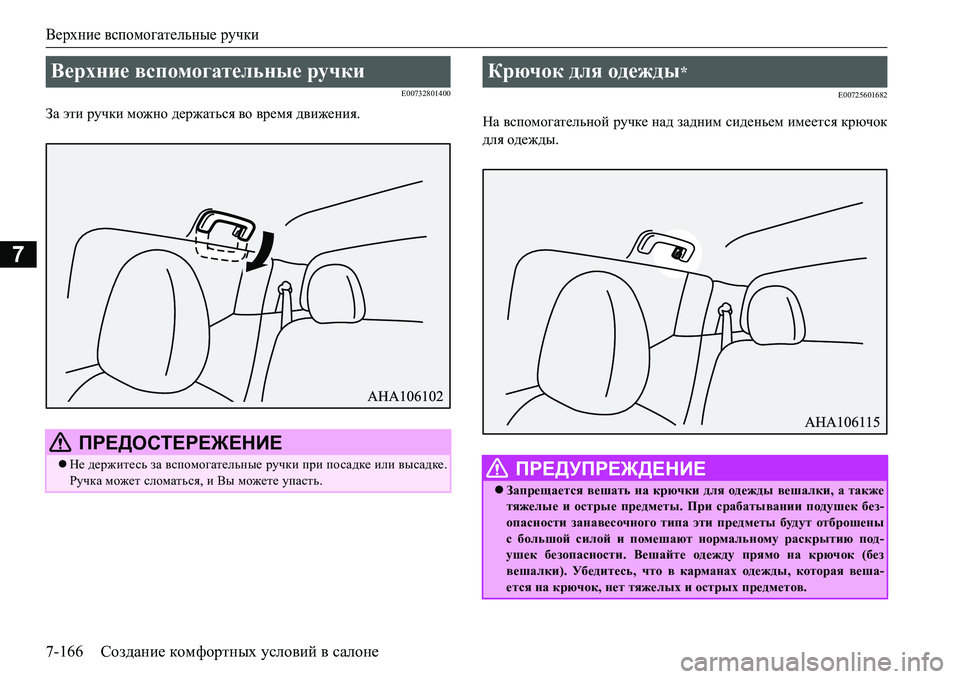

Верхние вспомогательные ручки
7-166Создание комфортных условий в салоне
7
E00732801400
За эти ручки можно держаться во время движения.
E00725601682
На вспомогательной ручке над задним сиденьем имеется крючок
для одежды.
Верхние вспомогательные ручки
ПРЕДОСТЕРЕЖЕНИЕ
Не держитесь за вспомогательные ручки при посадке или высадке.
Ручка может сломаться, и Вы можете упасть.
Крючок для одежды*
ПРЕДУПРЕЖДЕНИЕ
Запрещается вешать на крючки для одежды вешалки, а также
тяжелые и острые предметы. При срабатывании подушек без-
опасности занавесочного типа эти предметы будут отброшены
с большой силой и помешают нормальному раскрытию под-
ушек безопасности. Вешайте одежду прямо на крючок (без
вешалки). Убедитесь, что в карманах одежды, которая веша-
ется на крючок, нет
тяжелых и острых предметов.

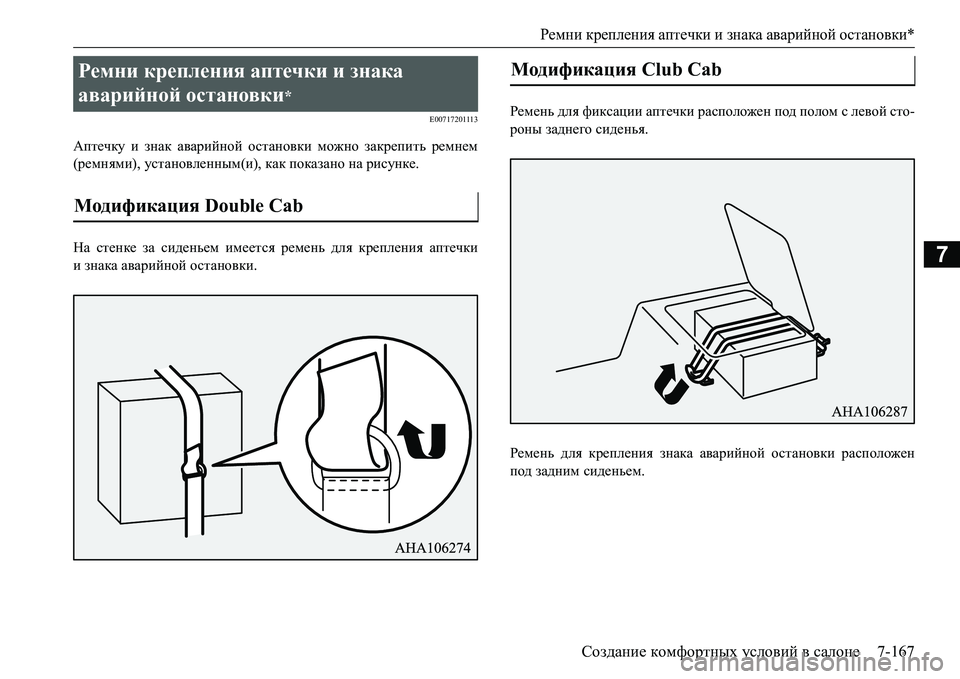

Ремни крепления аптечки и знака аварийной остановки*
Создание комфортных условий в салоне7-167
7
E00717201113
Аптечку и знак аварийной остановки можно закрепить ремнем
(ремнями), установленным(и), как показано на рисунке.
На стенке за сиденьем имеется ремень для крепления аптечки
изнака аварийной остановки.Ремень для фиксации аптечки расположен под полом с левой сто-
роны заднего сиденья.
Ремень для крепления знака аварийной остановки расположен
под задним сиденьем.
Ремни крепления аптечки и знака
аварийной остановки
*
Модификация Double Cab
Модификация Club Cab

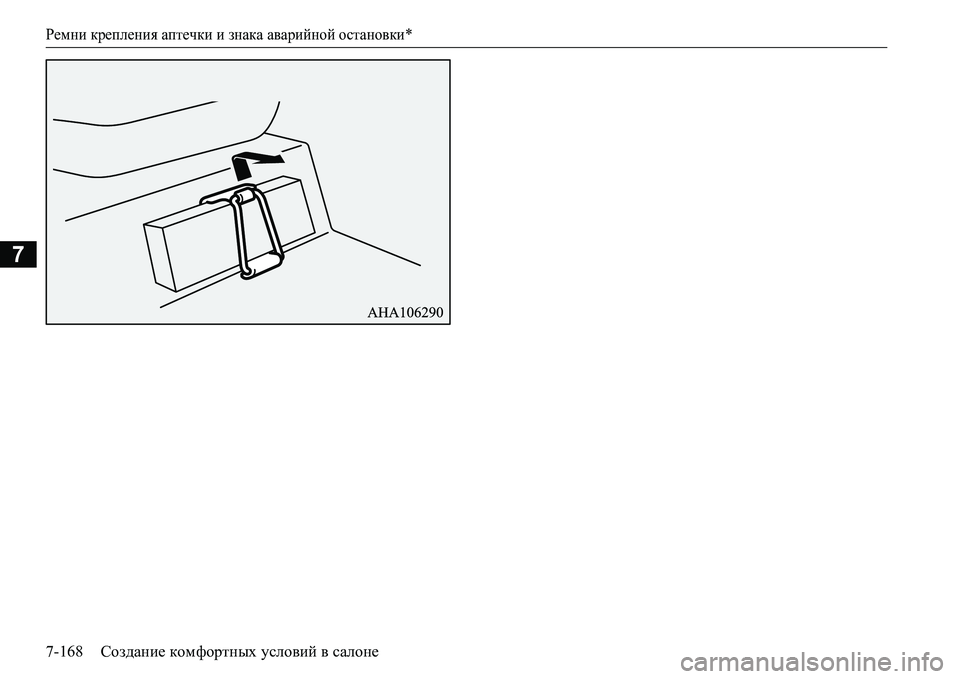

Ремни крепления аптечки и знака аварийной остановки*
7-168Создание комфортных условий в салоне
7

8

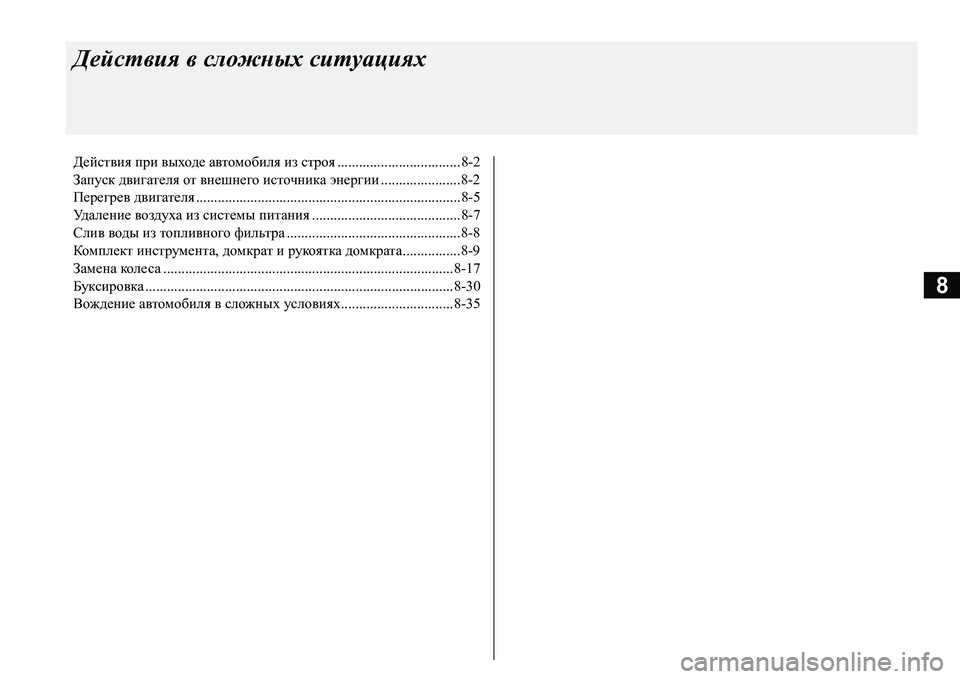

Действия в сложных ситуациях
Действия при выходе автомобиля из строя..................................8-2
Запуск двигателя от внешнего источника энергии......................8-2
Перегрев двигателя.........................................................................8-5
Удаление воздуха из системы питания.........................................8-7
Слив воды из топливного фильтра................................................8-8
Ком п л ект инструмента, домкрат и рукоятка домкрата................8-9
Замена кол е с а................................................................................8-17
Буксировка.....................................................................................8-30
Вождение автомобиля в сложных условиях...............................8-35

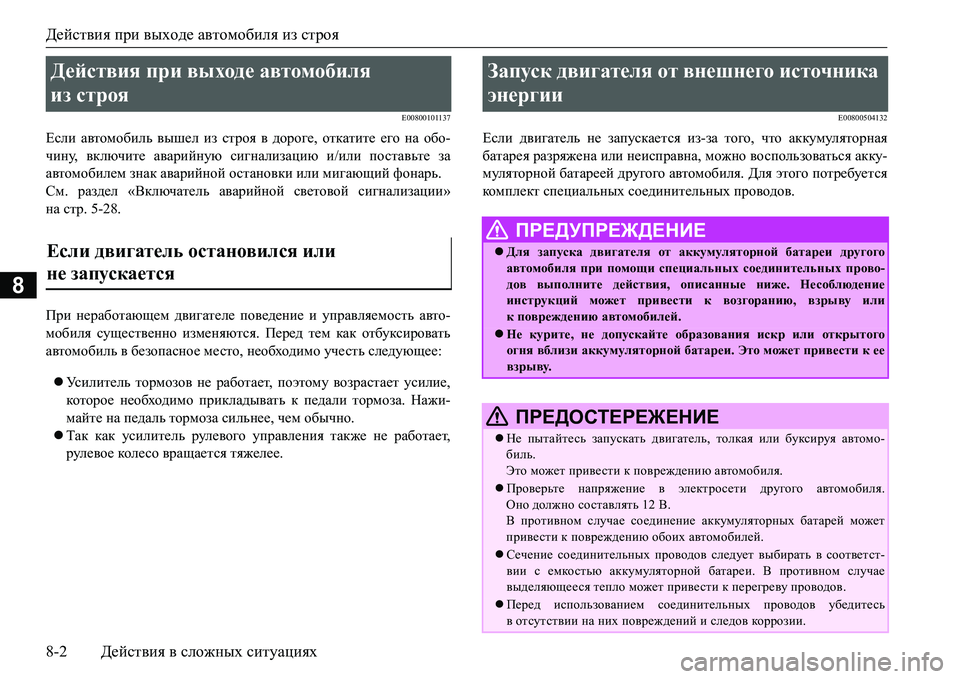

Действия при выходе автомобиля из строя
8-2Действия в сложных ситуациях
8
E00800101137
Если автомобиль вышел из строя в дороге, откатите его на обо-
чину, включите аварийную сигнализацию и/или поставьте за
автомобилем знак аварийной остановки или мигающий фонарь.
См. раздел «Включатель аварийной световой сигнализации»
на стр. 5-28.
При неработающем двигателе поведение и управляемость авто-
мобиля существенно изменяются. Перед тем как отбуксировать
автомобиль в безопасное место, необходимо
учесть следующее:
Ус и л и т е л ь тормозов не работает, поэтому возрастает усилие,
которое необходимо прикладывать к педали тормоза. Нажи-
майте на педаль тормоза сильнее, чем обычно.
Так как усилитель рулевого управления также не работает,
рулевое кол е со вращается тяжелее.
E00800504132
Если двигатель не запускается из-за того, что аккумуляторная
батарея разряжена или неисправна, можно воспользоваться акку-
муляторной батареей другого автомобиля. Для этого потребуется
ком п л е кт специальных соединительных проводов.
Действия при выходе автомобиля
из строя
Если двигатель остановился или
не запускается
Запуск двигателя от внешнего источника
энергии
ПРЕДУПРЕЖДЕНИЕ
Для запуска двигателя от аккумуляторной батареи другого
автомобиля при помощи специальных соединительных прово-
дов выполните действия, описанные ниже. Несоблюдение
инструкций может привести к возгоранию, взрыву или
к повреждению автомобилей.
Не курите, не допускайте образования искр или открытого
огня вблизи аккумуляторной батареи. Это может привести к ее
взрыву.
ПРЕДОСТЕРЕЖЕНИЕ
Не пытайтесь запускать двигатель, толкая или буксируя автомо-
биль.
Это может привести к повреждению автомобиля.
Проверьте напряжение в электросети другого автомобиля.
Оно должно составлять 12 В.
В противном случае соединение аккумуляторных батарей может
привести к повреждению обоих автомобилей.
Сечение соединительных проводов следует выбирать в соответст-
вии с емкостью аккумуляторной батареи. В противном случае
выделяющееся тепло может привести к перегреву проводов.
Перед использованием соединительных проводов убедитесь
вотсутствии на них повреждений и следов коррозии.

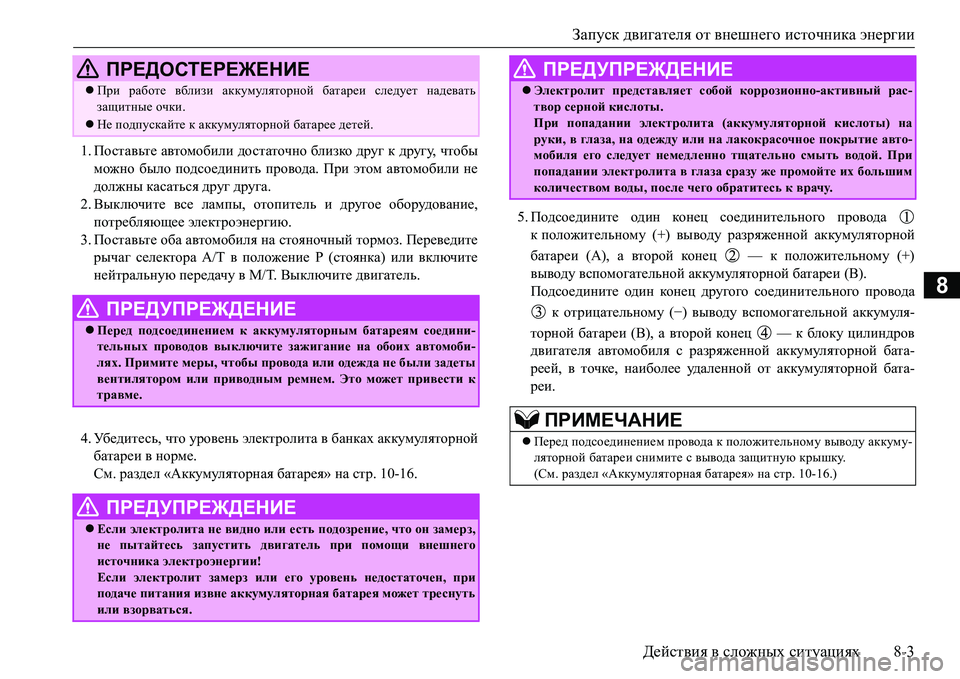

Запуск двигателя от внешнего источника энергии
Действия в сложных ситуациях8-3
8
1.Поставьте автомобили достаточно близко друг к другу, чтобы
можно было подсоединить провода. При этом автомобили не
должны касаться друг друга.
2.Выключите все лампы, отопитель и другое оборудование,
потребляющее электроэнергию.
3.Поставьте оба автомобиля на стояночный тормоз. Переведите
рычаг селектора А/Т в положение P (стоянка) или включите
нейтральную передачу в М/Т. Выключите
двигатель.
4.Убе д и т е с ь, что уровень электролита в банках аккумуляторной
батареи в норме.
См. раздел «Аккумуляторная батарея» на стр. 10-16.5.Подсоедините один ко н е ц соединительного провода
к положительному (+) выводу разряженной аккумуляторной
батареи (А), а второй ко н ец — к положительному (+)
выводу вспомогательной аккумуляторной батареи (В).
Подсоедините один кон ец другого соединительного провода
к отрицательному (−) выводу вспомогательной аккумуля-
торной
батареи (B), а второй ко н е ц — к блоку цилиндров
двигателя автомобиля с разряженной аккумуляторной бата-
реей, в точке, наиболее удаленной от аккумуляторной бата-
реи.
При работе вблизи аккумуляторной батареи следует надевать
защитные очки.
Не подпускайте к аккумуляторной батарее детей.
ПРЕДУПРЕЖДЕНИЕ
Перед подсоединением к аккумуляторным батареям соедини-
тельных проводов выключите зажигание на обоих автомоби-
лях. Примите меры, чтобы провода или одежда не были задеты
вентилятором или приводным ремнем. Это может привести к
травме.
ПРЕДУПРЕЖДЕНИЕ
Если электролита не видно или есть подозрение, что он замерз,
не пытайтесь запустить двигатель при помощи внешнего
источника электроэнергии!
Если электролит замерз или его уровень недостаточен, при
подаче питания извне аккумуляторная батарея может треснуть
или взорваться.
ПРЕДОСТЕРЕЖЕНИЕ
Электролит представляет собой коррозионно-активный рас-
твор серной кислоты.
При попадании электролита (аккумуляторной кислоты) на
руки, в глаза, на одежду или на лакокрасочное покрытие авто-
мобиля его следует немедленно тщательно смыть водой. При
попадании электролита в гл а з а сразу же промойте их большим
количеством воды, после чего обратитесь к врачу.
ПРИМЕЧАНИЕ
Перед подсоединением провода к положительному выводу аккуму-
ляторной батареи снимите с вывода защитную крышку.
(См. раздел «Аккумуляторная батарея» на стр. 10-16.)
ПРЕДУПРЕЖДЕНИЕ

Запуск двигателя от внешнего источника энергии
8-4Действия в сложных ситуациях
8
6.Запустите двигатель автомобиля со вспомогательной аккуму-
ляторной батареей, дайте ему поработать несколько минут на
холо стом ходу, затем запускайте двигатель на автомобиле
с разряженной аккумуляторной батареей.
7.После запуска двигателя автомобиля с разряженной батареей
отсоедините провода в обратном порядке и дайте двигателю
поработать в течение нескольких минут.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что соединение выполнено правильно (как пока-
зано на рисунке). В случае подсоединения провода непосредст-
венно к отрицательному (−) выводу аккумуляторной батареи
выделяемые аккумуляторной батареей горючие газы могут
воспламениться от искры и взорваться.
При подсоединении проводов соблюдайте осторожность: не
касайтесь положительным (+) проводом отрицательного (−)
вывода аккумуляторной батареи. При этом возникнут искры,
которые могут привести к взрыву аккумуляторной батареи.
ПРЕДОСТЕРЕЖЕНИЕ
Протягивайте соединительные провода в моторном отсеке таким
образом, чтобы они не были задеты вентилятором системы охла-
ждения или другими вращающимися деталями.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается выключать двигатель автомобиля, от аккумуляторной
батареи которого осуществляется пуск.
ПРИМЕЧАНИЕ
Если начать движение с аккумуляторной батареей, заряженной не
полностью, это может привести к неравномерной работе двигателя
и включению ко н т р ол ь но й лампы антиблокировочной системы
тормозов.
См.раздел «Антиблокировочная система тормозов (ABS)»
на стр.6-85.
