2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Контрольные лампы
Органы управления и контрольно-измерительные приборы5-17
5
E00501600100
E00501701498
E00501800173E00501900493
E00502001283
E00508901226
Контрольные лампы
Контрольные лампы указателей поворота/
аварийной сигнализации
Эти контрольные лампы мигают в следующих слу-
чаях.
•Если перемещен подрулевой переключатель
включения указателей поворота.
См. раздел «Переключатель указателей пово-
рота» на стр. 5-27.
•Если нажата кнопка включения аварийной сигна-
лизации.
См. раздел «Включатель аварийной световой сиг-
нализации» на стр. 5-28.
•Если аварийная сигнализация автоматически
включилась при резком торможении во время
движения.
См
. раздел «Аварийная сигнализация при экс-
тренном торможении» на стр. 6-84.
Контрольная лампа дальнего света фар
Эта контрольная лампа включается при включе-
нии дальнего света фар.
Контрольная лампа противотуманных фар*
Эта контрольная лампа включается при включении
противотуманных фар.
Контрольная лампа заднего
противотуманного фонаря
Эта контрольная лампа включается при включении
заднего противотуманного фонаря.
Контрольная лампа включения габаритных
огней*
Эта контрольная лампа включается при включении
габаритных огней.

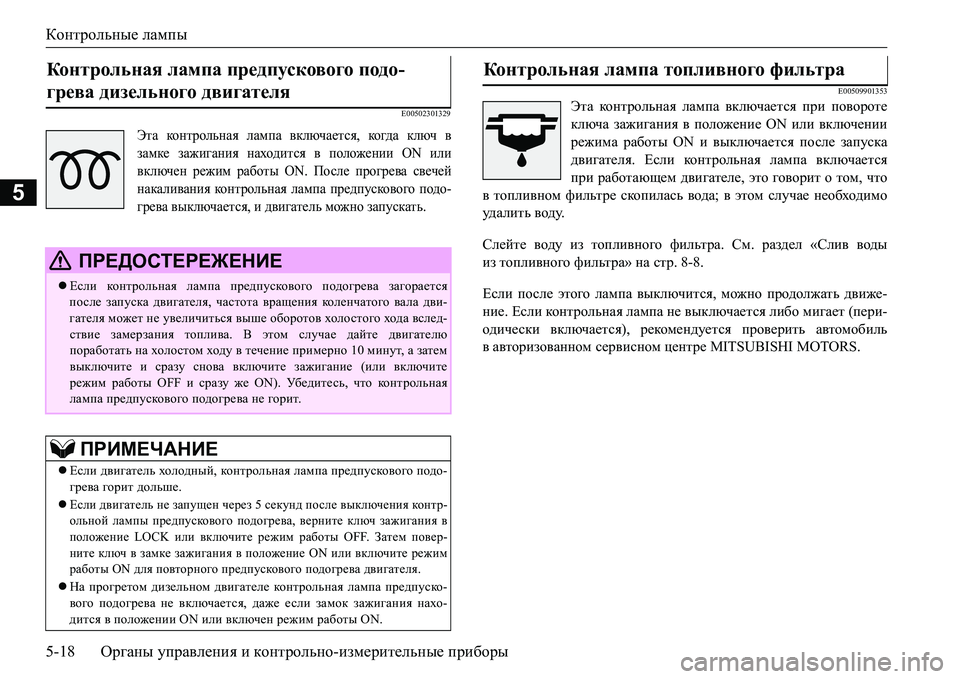

Контрольные лампы
5-18Органы управления и контрольно-измерительные приборы
5
E00502301329E00509901353Эта контрольная лампа включается при повороте
ключа зажигания в положение ON или включении
режима работы ON и выключается после запуска
двигателя. Если контрольная лампа включается
при работающем двигателе, это говорит о том, что
в топливном фильтре скопилась вода; в этом случае необходимо
уд а л и т ь воду.
Слейте воду из топливного фильтра. См. раздел «Слив воды
из топливного фильтра» на
стр. 8-8.
Если после этого лампа выключится, можно продолжать движе-
ние. Если контрольная лампа не выключается либо мигает (пери-
одиче ски включается), рекомендуется проверить автомобиль
в авторизованном сервисном центре MITSUBISHI MOTORS.
Контрольная лампа предпускового подо-
грева дизельного двигателя
Эта контрольная лампа включается, ко гд а ключ в
замке зажигания находится в положении ON или
включен режим работы ON. После прогрева свечей
накаливания контрольная лампа предпускового подо-
грева выключается, и двигатель можно запускать.
ПРЕДОСТЕРЕЖЕНИЕ
Если контрольная лампа предпускового подогрева загорается
после запуска двигателя, частота вращения коле н ч ато го вала дви-
гателя может не увеличиться выше оборотов холо стого хода вслед-
ствие замерзания топлива. В этом случае дайте двигателю
поработать на холо стом ходу в течение примерно 10 минут, а затем
выключите и сразу снова включите зажигание (или включите
режим работы OFF и
сразу же ON). Уб е д и т е с ь, что контрольная
лампа предпускового подогрева не горит.
ПРИМЕЧАНИЕ
Если двигатель холодный, контрольная лампа предпускового подо-
грева горит дольше.
Если двигатель не запущен через 5 секунд после выключения ко н т р-
ольной лампы предпускового подогрева, верните ключ зажигания в
положение LOCK или включите режим работы OFF. Затем повер-
ните ключ в замке зажигания в положение ON или включите режим
работы ON для повторного предпускового подогрева двигателя.
На прогретом дизельном двигателе ко н т р ол ь на я лампа предпуско-
вого подогрева не включается, даже если замок зажигания нахо-
дится в положении ON или включен режим работы ON.
Контрольная лампа топливного фильтра

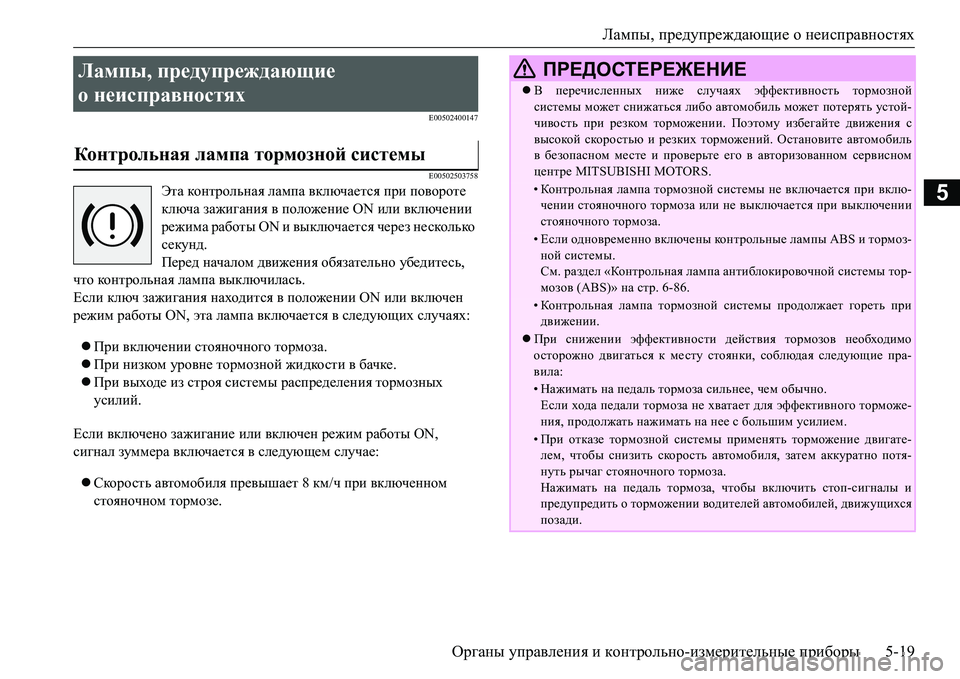

Лампы, предупреждающие о неисправностях
Органы управления и контрольно-измерительные приборы5-19
5
E00502400147
E00502503758
Эта контрольная лампа включается при повороте
ключа зажигания в положение ON или включении
режима работы ON и выключается через несколько
секунд.
Перед началом движения обязательно убедитесь,
что контрольная лампа выключилась.
Если ключ зажигания находится в положении ON или включен
режим работы ON, эта лампа включается в следующих случаях:
При включении стояночного тормоза.
При низком
уровне тормозной жидкости в бачке.
При выходе из строя системы распределения тормозных
усилий.
Если включено зажигание или включен режим работы ON,
сигнал зуммера включается в следующем случае:
Скорость автомобиля превышает 8 км/ч при включенном
стояночном тормозе.
Лампы, предупреждающие
о неисправностях
Контрольная лампа тормозной системы
ПРЕДОСТЕРЕЖЕНИЕ
В перечисленных ниже случаях эффективность тормозной
системы может снижаться либо автомобиль может потерять устой-
чивость при резком торможении. Поэтому избегайте движения с
высокой скоростью и резких торможений. Остановите автомобиль
в безопасном месте и проверьте его в авторизованном сервисном
центре MITSUBISHI MOTORS.
•Контрольная лампа тормозной системы не включается при вклю-
чении стояночного тормоза или не выключается при выключении
стояночного тормоза.
•Если одновременно включены контрольные лампы ABS и тормоз-
ной системы.
См. раздел «Контрольная лампа антиблокировочной системы тор-
мозов (ABS)» на стр. 6-86.
•Контрольная лампа тормозной системы продолжает гореть при
движении.
При снижении эффективности действия тормозов необходимо
осторожно двигаться к месту стоянки, соблюдая следующие пра-
вила:
•Нажимать на педаль тормоза сильнее, чем обычно.
Если хода педали тормоза не хватает для эффективного торможе-
ния, продолжать нажимать на нее с большим усилием.
•При отказе тормозной системы применять торможение двигате-
лем, чтобы снизить скорость автомобиля, затем аккуратно потя-
нуть рычаг стояночного тормоза.
Нажимать на педаль тормоза, чтобы включить стоп-сигналы и
предупредить о торможении водителей автомобилей, движущихся
позади.

Лампы, предупреждающие о неисправностях
5-20Органы управления и контрольно-измерительные приборы
5
E00502603036
Эта лампа является компонентом бортовой
системы самодиагностики, ко н т р ол и ру ющ ей
состав отработавших газов и работу систем управ-
ления двигателя или A/T.
Если в одной из этих систем обнаруживается неи-
справность, включается эта лампа.
Несмотря на то, что при этом автомобиль, как правило, сохраняет
способность к движению, и прибегать к буксировке нет необхо-
димости, рекомендуется как
можно скорее проверить системы
управления автомобиля.
Эта лампа также включается при включении зажигания или
включении режима работы ON и выключается после запуска дви-
гателя. Если ко н т рол ьн ая лампа не выключается после запуска
двигателя, рекомендуется проверить автомобиль в авторизован-
ном сервисном центре MITSUBISHI MOTORS.При отключении аккумуляторной батареи эти данные стираются
из памяти, что затрудняет диагностику и увеличивает
ее продол-
жительность. Поэтому не следует отключать аккумуляторную
батарею, если включилась контрольная лампа диагностики дви-
гателя.
Контрольная лампа диагностики двигателя
ПРЕДОСТЕРЕЖЕНИЕ
Длительное движение с включенной лампой диагностики двига-
теля может привести к серьезным повреждениям системы сниже-
ния токсичности отработавших газов. При этом также могут
ухудшиться топливная экономичность и эксплуатационные харак-
теристики автомобиля.
Если эта лампа не включается при повороте ключа зажигания в
положение ON или включении режима работы ON, рекомендуется
обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS для проверки системы.
Если лампа горит при работающем двигателе, следует избегать
движения с высокой скоростью и как можно скорее проверить
систему в авторизованном сервисном центре MITSUBI SHI
MOTORS .
В таких случаях реакция автомобиля на нажатие или отпускание
педалей акселератора или тормоза может быть неадекватной.
ПРИМЕЧАНИЕ
Электронный блок управления двигателя, конт ролирующий работу
бортовой системы самодиагностики, сохраняет данные
о различных неисправностях (особенно о неисправностях системы
ко н т р ол я состава отработавших газов).
ПРЕДОСТЕРЕЖЕНИЕ

Лампы, предупреждающие о неисправностях
Органы управления и контрольно-измерительные приборы5-21
5
E00502702304
Эта лампа загорается при включении зажигания
или включении режима работы ON и выключается
после запуска двигателя.
E00502801760
Эта лампа включается при повороте ключа зажига-
ния в положение ON или включении режима
работы ON и выключается после запуска двига-
теля. Если она включается во время работы двига-
теля, это говорит о слишком низком давлении
масла.
Если эта лампа включится при работающем двигателе, выклю-
чите двигатель и обратитесь в ближайший сервисный центр
MITSUBISHI MOTORS.
Контрольная лампа зарядки аккумуляторной
батареи
ПРЕДОСТЕРЕЖЕНИЕ
Если данная лампа включается при работающем двигателе, это
указывает на неисправность в цепи зарядки аккумуляторной бата-
реи. В этом случае следует немедленно остановиться в безопасном
месте и обратиться в ближайший авторизованный сервисный
центр MITSUBISHI MOTORS.
Контрольная лампа давления масла
ПРЕДОСТЕРЕЖЕНИЕ
Возможно, эта лампа включается из-за низкого уровня масла в дви-
гателе: проверьте уровень масла.
Эта конт рольная лампа не показывает кол и ч е ст ва масла в картере.
Кол и ч е с тво масла определяется при неработающем двигателе с
помощью маслоизмерительного щупа.
Движение с низким уровнем масла в двигателе или с включенной
ко н т р ол ь но й лампой давления масла может привести к заклинива-
нию двигателя.
ПРИМЕЧАНИЕ
Контрольной лампой давления масла не следует пользоваться в
качестве указателя уровня масла в двигателе. Уровень масла сле-
дует проверять с помощью маслоизмерительного щупа.

Включатель световых приборов
5-22Органы управления и контрольно-измерительные приборы
5
E00503301948
Эта лампа включается, если какая-либо дверь
открыта или неплотно закрыта.
Если какая-либо дверь открыта или неплотно
закрыта, а автомобиль достигает скорости прибли-
зительно 8км/ч, в качестве предупреждения 4 раза
звучит сигнал зуммера.E00506003836
Контрольная лампа незакрытых дверей
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем автомобиль тронется с места, убедитесь, что индика-
ция незакрытых дверей выключена.
Включатель световых приборов
Фары
ПРИМЕЧАНИЕ
Не оставляйте включенными световые приборы на длительное
время при неработающем двигателе. Это может привести к разряду
аккумуляторной батареи.
Во время дождя или после мойки автомобиля возможно запотева-
ние рассеивателей фар, но это не является признаком неисправно-
сти.
При включении фар влага испарится от тепла. Однако если внутри
фар скапливается вода, рекомендуется
проверить фары в авторизо-
ванном сервисном центре MITSUBISHI MOTORS.

Включатель световых приборов
Органы управления и контрольно-измерительные приборы5-23
5
Фары включаются поворотом рукоятки включателя.Фары включаются поворотом рукоятки включателя.
Тип 1
OFFВсе световые приборы выключены
Включены передние и задние габаритные огни, фонарь
освещения регистрационного знака, подсветка панели
приборов
Включены фары, возможно включение всех остальных
световых приборов
Тип 2
OFFВсе световые приборы выключены
AUTOПри включенном зажигании или включенном режиме
работы ON фары, передние и задние габаритные огни,
фонарь освещения регистрационного знака и подсветка
панели приборов автоматически включаются или
выключаются в зависимости от освещенности снаружи
автомобиля. При выключении зажигания или включе-
нии режима работы OFF все световые приборы автома-
тически выключаются.

Включатель световых приборов
5-24Органы управления и контрольно-измерительные приборы
5
Если указанная ниже операция выполняется, ко гда включа-
тель световых приборов находится в положении , при
открывании двери водителя световые приборы автоматически
выключаются.
Модификации без системы дистанционного управления
автомобилем
Поворот ключа в замке зажигания в положение LOCK или
ACC, либо извлечение ключа из замка зажигания.
Модификации с системой дистанционного управления
автомобилем
Включение режима работы OFF или ACC.
Если указанная
ниже операция выполняется, ко гда включа-
тель световых приборов находится в положении , световые
приборы автоматически выключаются при условии того, что
дверь водителя остается закрытой в течение примерно трех
минут.
Модификации без системы дистанционного управления
автомобилем
Поворот ключа в замке зажигания в положение LOCK или
ACC, либо извлечение ключа из замка зажигания. Включены передние и задние габаритные
огни, фонарь
освещения регистрационного знака, подсветка панели
приборов
Включены фары, возможно включение всех остальных
световых приборов
ПРИМЕЧАНИЕ
Чувствительность системы автоматического включения/выключе-
ния освещения можно регулировать. Более подробную информа-
цию можно получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
Если передние противотуманные фары (если имеются) включа-
ются в режиме AUTO при наличии определенных условий, они
автоматически выключаются при выключении зажигания или
выборе режима работы OFF.
Не закрывайте датчик освещенности (А) наклейками на
ветровом
стекле.
Если световые приборы не включаются или не выключаются, ко гд а
переключатель находится в положении AUTO, включите (или
отключите) их вручную. Рекомендуется проверить автомобиль в
авторизованном сервисном центре MITSUBISHI MOTORS.
Функция автоматического выключения све-
товых приборов (фар, противотуманных
фонарей и т.д.)
ПРИМЕЧАНИЕ
