2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Детские сиденья
Сиденья и ремни безопасности4-23
4
IUF — пригодно для установки «универсальных» детских сидений ISOFIX, одобренных для использования при перевозке детей дан-
ной весовой категории.
IL — пригодно для установки определенных детских сидений ISOFIX. См. таблицу «Рекомендованные детские сиденья».
Х — непригодно для установки детских сидений ISOFIX, предназначенных для детей данной весовой группы.
E00464700024
i-U- пригодно для установки «универсального» детского сиденья размерного класса i спинкой вперед и назад.
Расшифровка символов, используемых в таблице:
Детское сиденье размерного класса i
Расположение сиденья
Боковое во втором ряду
Детское сиденье размерного класса ii-U
Расшифровка символов, используемых в таблице:

Детские сиденья

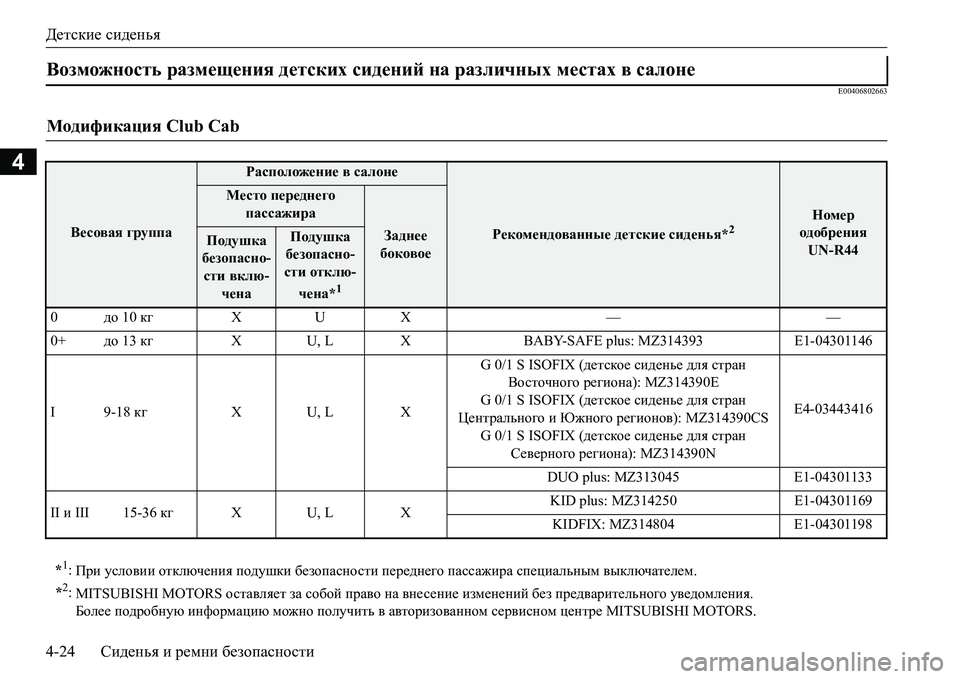

4-24Сиденья и ремни безопасности
4
E00406802663
Возможность размещения детских сидений на различных местах в салоне
Модификация Club Cab
Весовая группа
Расположение в салоне
Рекомендованные детские сиденья*2Номер
одобрения
UN-R44
Место переднего
пассажира
Заднее
боковоеПодушка
безопасно-
сти вклю-
чена Подушка
безопасно-
сти отклю-
чена*
1
0до 10 кгXU X — —
0+до 13 кгX U, L X BABY-SAFE plus: MZ314393 E1-04301146
I 9-18 кгXU, L XG 0/1 S ISOFIX (детское сиденье для стран
Восточного региона): MZ314390E
G 0/1 S ISOFIX (детское сиденье для стран
Центрального и Южного регионов): MZ314390CS
G 0/1 S ISOFIX (детское сиденье для стран
Северного региона): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II и III 15-36 кгXU, L XKID plus: MZ314250 E1-04301169
KIDFIX: MZ314804 E1-04301198
*
1:
При условии отключения подушки безопасности переднего пассажира специальным выключателем.
*
2:
MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.

Детские сиденья
Сиденья и ремни безопасности4-25
4
U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной
весовой группы.
L — пригодно для установки определенных детских сидений. См. таблицу «Рекомендованные детские сиденья».
Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.
ПРЕДОСТЕРЕЖЕНИЕ
При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.
При установке детского сиденья для детей весовой категории II и III на сиденье переднего пассажира отклоните спинку сиденья переднего пас-
сажира на 2 ступени назад от вертикального положения.
Расшифровка символов, используемых в таблице:
Модификация Double Cab
Весовая группа
Расположение в салоне
Рекомендованные детские сиденья*2Номер
одобрения
UN-R44
Место переднего
пассажира
Заднее
боковоеЗаднее
среднееПодушка
безопасно-
сти вклю-
чена Подушка
безопасно-
сти отклю-
чена*
1
0до 10 кгXUUU — —
0+до 13 кгX U, L U, L U, L BABY-SAFE plus: MZ314393 E1-04301146

Детские сиденья
4-26Сиденья и ремни безопасности
4
I 9-18 кгX U, L U, L U, LG 0/1 S ISOFIX (детское сиденье для стран
Восточного региона): MZ314390E
G 0/1 S ISOFIX (детское сиденье для стран
Центрального и Южного регионов):
MZ314390CS
G 0/1 S ISOFIX (детское сиденье для стран
Северного региона): MZ314390NE4-03443416
DUO plus: MZ313045 E1-04301133
II и III 15-36 кгXU, LU, LXKID plus: MZ314250 E1-04301169
KIDFIX: MZ314804 E1-04301198
*
1:
При условии отключения подушки безопасности переднего пассажира специальным выключателем.
*
2:
MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.
Детское сиденье с опорой не пригодно для установки на среднее заднее сиденье.
При установке детского сиденья для детей весовой категории II и III на сиденье переднего пассажира отклоните спинку сиденья переднего пас-
сажира на 2 ступени назад от вертикального положения.
Весовая группа
Расположение в салоне
Рекомендованные детские сиденья*2Номер
одобрения
UN-R44
Место переднего
пассажира
Заднее
боковоеЗаднее
среднееПодушка
безопасно-
сти вклю-
чена Подушка
безопасно-
сти отклю-
чена*
1

Детские сиденья

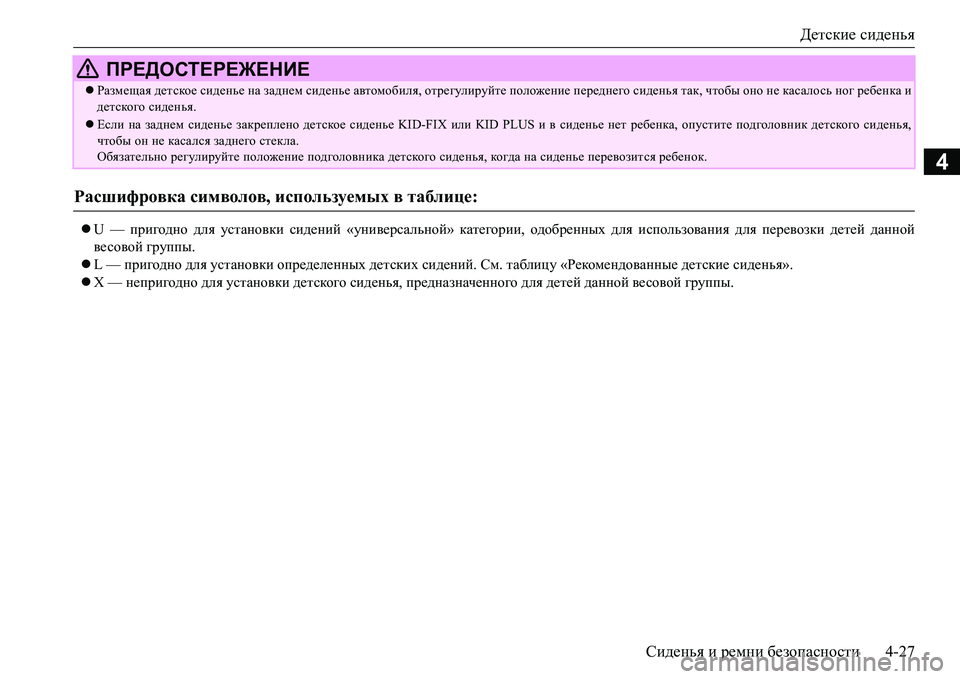

Сиденья и ремни безопасности4-27
4
U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной
весовой группы.
L — пригодно для установки определенных детских сидений. См. таблицу «Рекомендованные детские сиденья».
Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.
Размещая детское сиденье на заднем сиденье автомобиля, отрегулируйте положение переднего сиденья так, чтобы оно не касалось ног ребенка и
детского сиденья.
Если на заднем сиденье закреплено детское сиденье KID-FIX или KID PLUS и в сиденье нет ребенка, опустите подголовник детского сиденья,
чтобы он не касался заднего стекла.
Обязательно регулируйте положение подголовника детского сиденья, ко гд а на сиденье перевозится ребенок.
Расшифровка символов, используемых в таблице:
ПРЕДОСТЕРЕЖЕНИЕ

Детские сиденья
4-28Сиденья и ремни безопасности
4E00408902059
Заднее сиденье автомобиля снабжено нижними креплениями,
предназначенными для установки детских сидений с системой
крепления ISOFIX.
На вертикальной панели за задними сиденьями имеются 2 точки
крепления детских сидений.
Они предназначены для крепления ремней, уд е р ж и в а ю щ и х дет-
ское сиденье на каждом из двух мест на заднем сиденье автомо-
биля.
Установка детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепления удерживающих ремней
(модификация Double Cab)
Расположение нижних креплений
Тип 1 (маркировка ISOFIX)
Расположение точек крепления удерживающих
ремней
Тип 2 (маркировка размерного класса i)

Детские сиденья

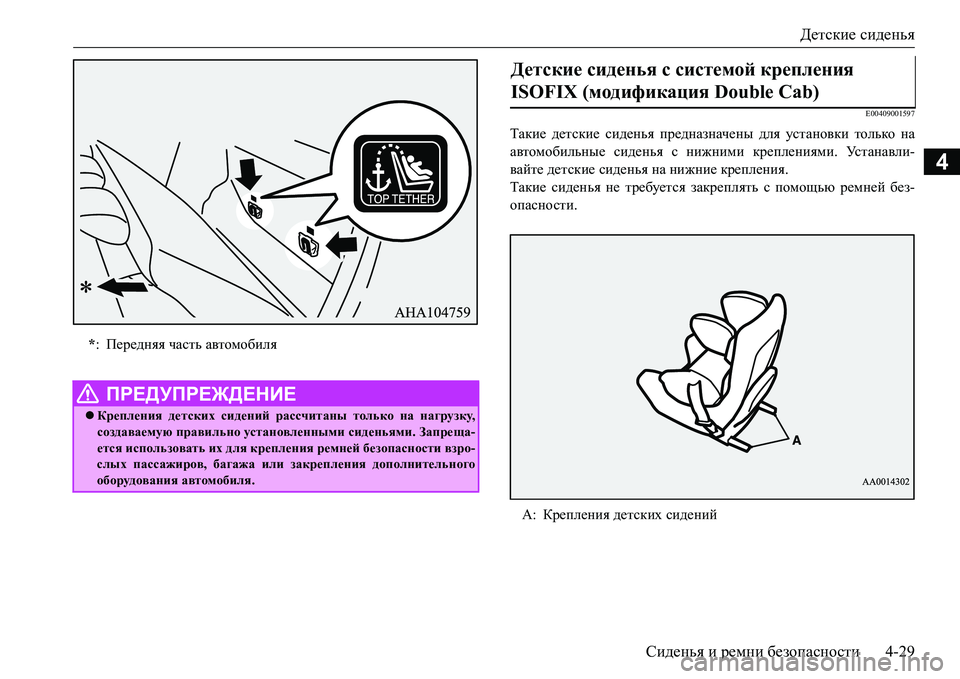

Сиденья и ремни безопасности4-29
4
E00409001597
Такие детские сиденья предназначены для установки только на
автомобильные сиденья с нижними креплениями. Ус т а н а в л и-
вайте детские сиденья на нижние крепления.
Такие сиденья не требуется закреплять с помощью ремней без-
опасности.
*:Передняя часть автомобиля
ПРЕДУПРЕЖДЕНИЕ
Крепления детских сидений рассчитаны только на нагрузку,
создаваемую правильно установленными сиденьями. Запреща-
ется использовать их для крепления ремней безопасности взро-
слых пассажиров, багажа или закрепления дополнительного
оборудования автомобиля.
Детские сиденья с системой крепления
ISOFIX (модификация Double Cab)
А:Крепления детских сидений

Детские сиденья

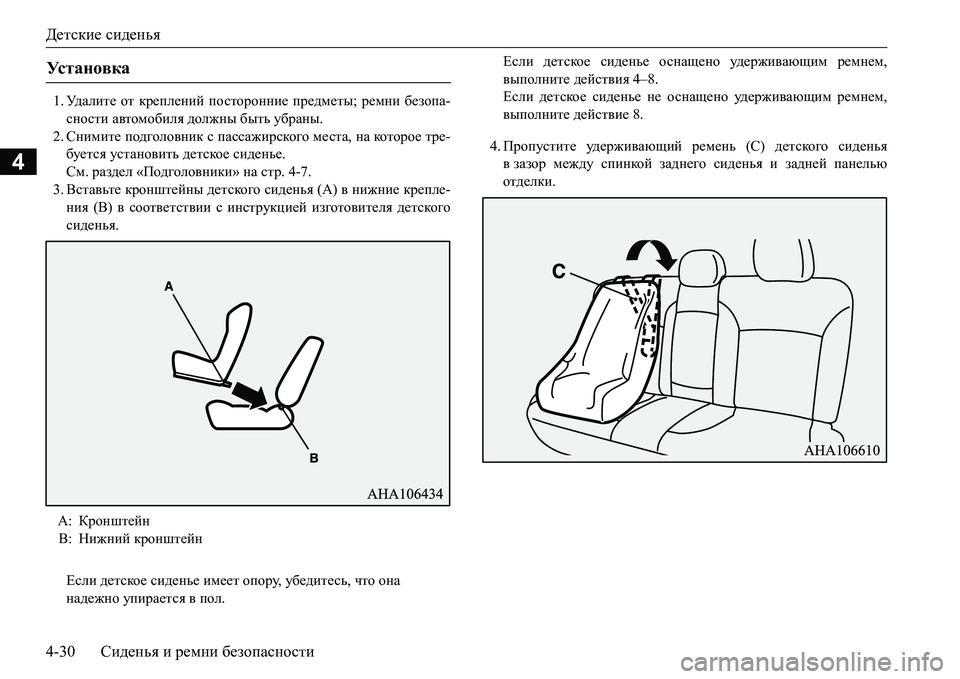

4-30Сиденья и ремни безопасности
4
1.Уд а л и т е от креплений посторонние предметы; ремни безопа-
сности автомобиля должны быть убраны.
2.Снимите подголовник с пассажирского места, на которое тре-
буется установить детское сиденье.
См. раздел «Подголовники» на стр. 4-7.
3.Вставьте кронштейны детского сиденья (A) в нижние крепле-
ния (B) в соответствии с инструкцией изготовителя детского
сиденья.
Если детское сиденье имеет опору, убедитесь
, что она
надежно упирается в пол.Если детское сиденье оснащено уд е р ж и ва ю щ и м ремнем,
выполните действия 4–8.
Если детское сиденье не оснащено уд е р ж и ва ю щ и м ремнем,
выполните действие 8.
4.Пропустите уд е р ж и ва ю щ и й ремень (С) детского сиденья
взазор между спинкой заднего сиденья и задней панелью
отделки.
Ус т а н о в к а
А:Кронштейн
В:Нижний кронштейн
