2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Климатическая установка с автоматическим управлением*
Создание комфортных условий в салоне7-13
7
E00702401449
Кондиционер можно включить только при работающем двигателе.
E00702502708

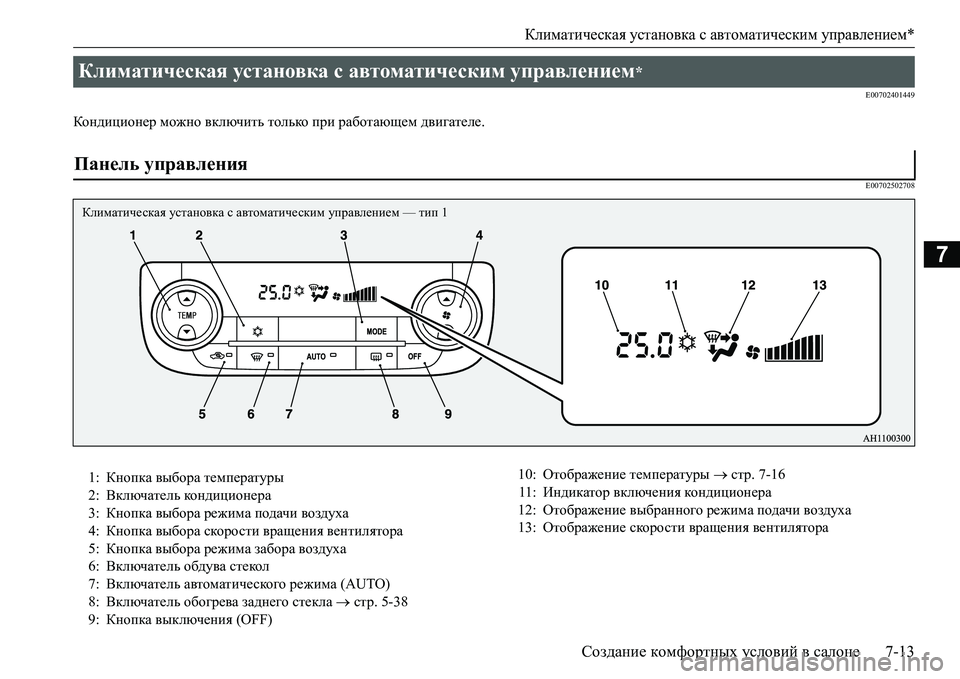

Климатическая установка с автоматическим управлением*
Панель управления
Климатическая установка с автоматическим управлением — тип 1
1:Кнопка выбора температуры
2:Включатель кондиционера
3:Кнопка выбора режима подачи воздуха
4:Кнопка выбора скорости вращения вентилятора
5:Кнопка выбора режима забора воздуха
6:Включатель обдува стекол
7:Включатель автоматического режима (AUTO)
8:Включатель обогрева заднего стекла  стр.5-38
9:Кнопка выключения (OFF)10:Отображение температуры  стр.7-16
11:Индикатор включения кондиционера
12:Отображение выбранного режима подачи воздуха
13:Отображение скорости
вращения вентилятора

Климатическая установка с автоматическим управлением*
7-14Создание комфортных условий в салоне
7

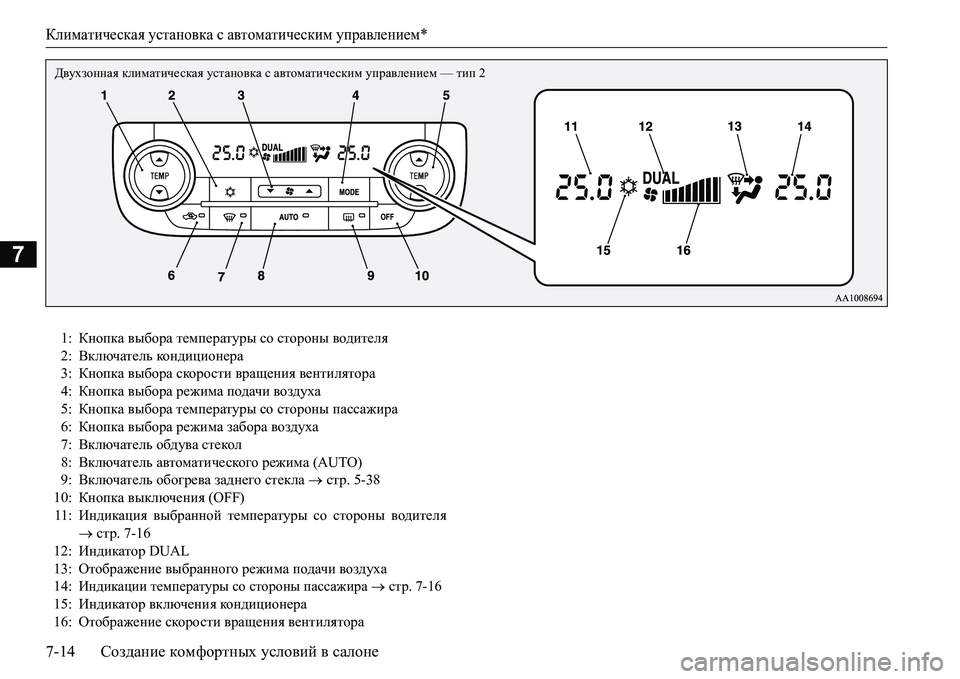

>\moahggZy климатическая установка с автоматическим управлением — тип 2
1:Кнопка выбора температуры со стороны водителя
2:Включатель кондиционера
3:Кнопка выбора скорости вращения вентилятора
4:Кнопка выбора режима подачи воздуха
5:Кнопка выбора температуры со стороны пассажира
6:Кнопка выбора режима забора воздуха
7:Включатель обдува стекол
8:Включатель автоматического режима (AUTO)
9:Включатель обогрева заднего стекла  стр.5-38
10:Кнопка выключения (OFF)
11:Индикация выбранной температуры со стороны
водителя
 стр.7-16
12:Индикатор DUAL
13:Отображение выбранного режима подачи воздуха
14:
Индикации температуры со стороны пассажира  стр.7-16
15:Индикатор включения кондиционера
16:Отображение скорости вращения вентилятора

Климатическая установка с автоматическим управлением*
Создание комфортных условий в салоне7-15
7
E00702801456

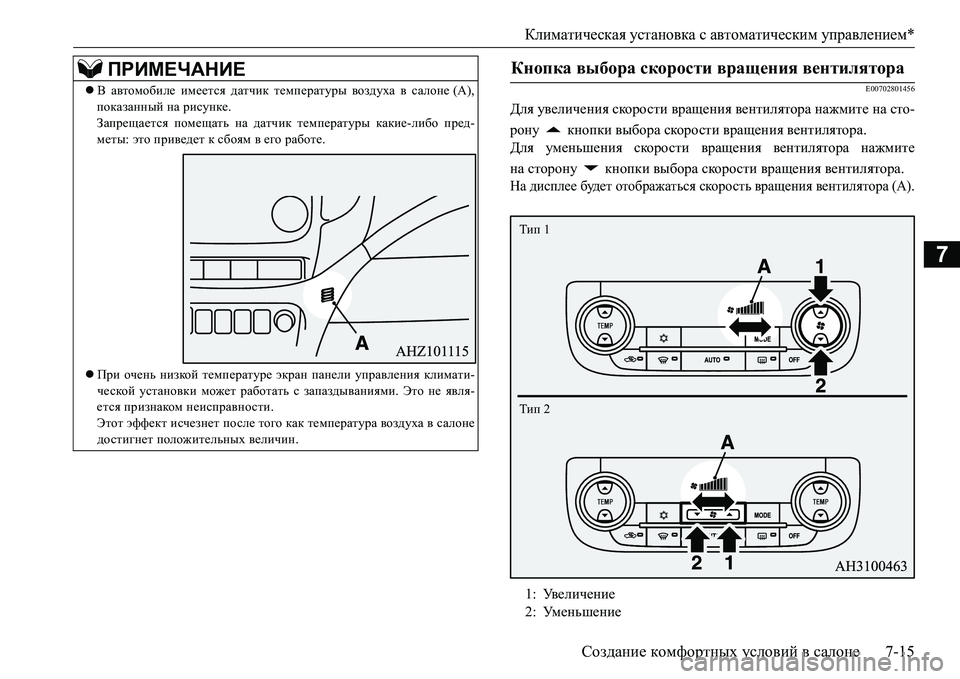

Для увеличения скорости вращения вентилятора нажмите на сто-
рону кнопки выбора скорости вращения вентилятора.
Для уменьшения скорости вращения вентилятора нажмите
на сторону кнопки выбора скорости вращения вентилятора.
На дисплее будет отображаться скорость вращения вентилятора (А).
ПРИМЕЧАНИЕ
В автомобиле имеется датчик температуры воздуха в салоне(А),
показанный на рисунке.
Запрещается помещать на датчик температуры какие-либо пред-
меты: это приведет к сбоям в его работе.
При очень низкой температуре экран панели управления климати-
ческой установки может работать с запаздываниями. Это не явля-
ется признаком неисправности.
Этот эффект
исчезнет после того как температура воздуха в салоне
достигнет положительных величин.
Кнопка выбора скорости вращения вентилятора
1:Увеличение
2:Уменьшение
Тип 1
Тип 2

Климатическая установка с автоматическим управлением*
7-16Создание комфортных условий в салоне
7
E00703001804
Нажмите на сторону или кнопки выбора температуры
для выбора желаемой температуры.
На дисплее будет отображаться выбранная температура (А).
Эти режимы работы установлены по умолчанию.
Настройки режима забора воздуха и режима работы кондицио-
нера можно изменить; можно изменить порядок автоматического
включения подачи наружного воздуха и включения кондицио-
нера в зависимости от условий работы.
Более
подробную информацию вы можете получить в авторизо-
ванном сервисном центре MITSUBISHI MOTORS.
См. раздел «Настройка режима работы кондиционера», стр. 7-20.
См. раздел «Выбор режима подачи воздуха» на стр. 7-19.

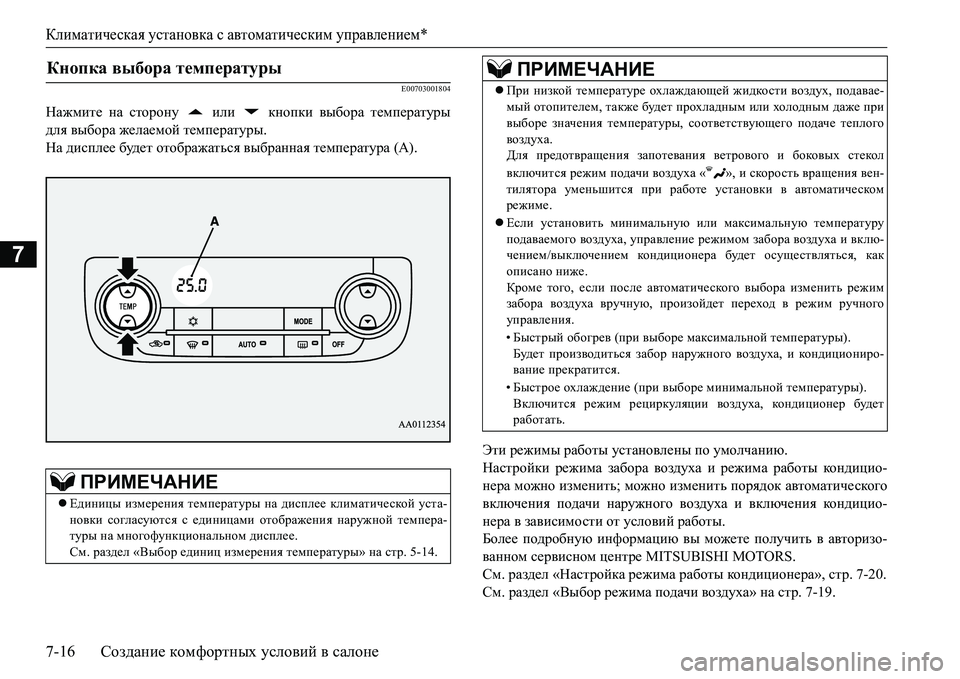

Кнопка выбора температуры
ПРИМЕЧАНИЕ
Единицы измерения температуры на дисплее климатической уста-
новки согласуются с единицами отображения наружной темпера-
туры на многофункциональном дисплее.
См. раздел «Выбор единиц измерения температуры» на стр. 5-14.
При низкой температуре охлаждающей жидкости воздух, подавае-
мый отопителем, также будет прохладным или холодным даже при
выборе значения температуры, соответствующего подаче теплого
воздуха.
Для предотвращения запотевания ветрового и боковых стекол
включится режим подачи воздуха «», и скорость вращения вен-
тилятора уменьшится при работе установки в автоматическом
режиме.
Если установить минимальную или максимальную температуру
подаваемого воздуха, управление режимом забора воздуха и вклю-
чением/выключением кондиционера будет осуществляться, как
описано ниже.
Кроме того, если после автоматического выбора изменить режим
забора воздуха вручную, произойдет переход в режим ручного
управления.
•Быстрый обогрев (при выборе максимальной температуры).
Будет производиться забор наружного воздуха, и кондициониро-
вание прекратится.
•Быстрое охлаждение (при
выборе минимальной температуры).
Включится режим рециркуляции воздуха, кондиционер будет
работать.
ПРИМЕЧАНИЕ

Климатическая установка с автоматическим управлением*
Создание комфортных условий в салоне7-17
7

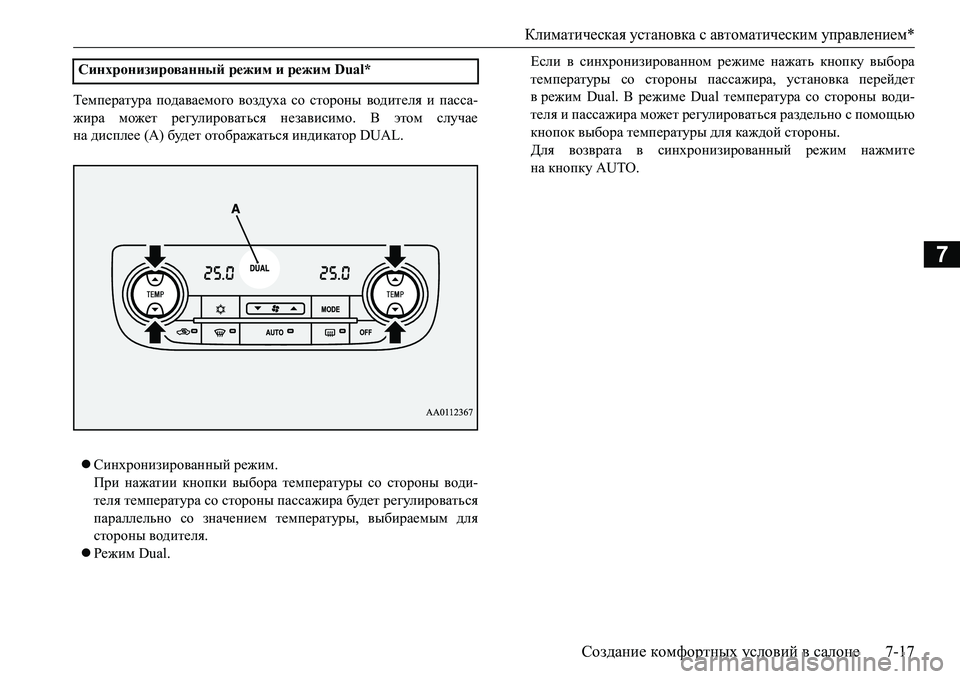

Температура подаваемого воздуха со стороны водителя и пасса-
жира может регулироваться независимо. В этом случае
на дисплее (А) будет отображаться индикатор DUAL.
Синхронизированный режим.
При нажатии кнопки выбора температуры со стороны води-
теля температура со стороны пассажира будет регулироваться
параллельно со значением температуры, выбираемым для
стороны водителя.
Режим Dual.Если в синхронизированном режиме нажать
кнопку выбора
температуры со стороны пассажира, установка перейдет
врежим Dual. В режиме Dual температура со стороны води-
теля и пассажира может регулироваться раздельно с помощью
кнопок выбора температуры для каждой стороны.
Для возврата в синхронизированный режим нажмите
на кнопку AUTO. Синхронизированный режим и режим Dual*

Климатическая установка с автоматическим управлением*
7-18Создание комфортных условий в салоне
7
E00703401824
Режим забора воздуха изменяется нажатием данной кнопки.
Подача наружного воздуха: контрольная лампа (А)
выключена.
В салон подается воздух снаружи.
Рециркуляция воздуха в салоне: контрольная лампа (А)
включена.
Воздух рециркулирует внутри салона автомобиля.
Кнопка выбора режима забора воздуха
ПРЕДОСТЕРЕЖЕНИЕ
Длительная работа в режиме рециркуляции воздуха может вызвать
запотевание стекол.
ПРИМЕЧАНИЕ
В обычных условиях следует использовать режим забора наруж-
ного воздуха для предотвращения запотевания ветрового и боко-
вых стекол и быстрого уд а л е н и я ко н д ен с ат а или инея с ветрового
стекла.
Если необходимо быстро охладить воздух в салоне, либо в наруж-
ном воздухе содержится много пыли или иных загрязняющих
веществ, включите режим рециркуляции. При этом
следует время
от времени переключаться в режим забора наружного воздуха,
чтобы обеспечить вентиляцию салона и предотвратить запотевание
стекол.
Когда температура охлаждающей жидкости поднимается до опре-
деленного значения, автоматически включаются режим рециркуля-
ции воздуха и контрольная лампа (А). В этом случае кондиционер
не переключится в режим забора наружного воздуха даже при
нажатии кнопки
выбора режима забора воздуха.

Климатическая установка с автоматическим управлением*
Создание комфортных условий в салоне7-19
7
E00739600048
Настройки можно изменить следующим образом:
Включить автоматическое регулирование.
При нажатии кнопки AUTO режим забора воздуха также
контролируется автоматически.
Выключить автоматическое регулирование.
Даже при нажатии кнопки AUTO режим забора воздуха авто-
матически не контролируется.
Способ изменения настроек:
Уд е р ж и в а й т е нажатой кнопку выбора режима забора воздуха
не менее 10 секунд.
•При отключении автоматического режима
подается 3 звуковых
сигнала, контрольная лампа мигает
3раза.
•При включении автоматического режима
подается 2 звуковых сигнала, контрольная лампа мигает
3раза.
E00702601063
При нажатии кнопки AUTO загорается контрольная лампа (А), а
выбор режимов, регулирование скорости вращения вентилятора,
рециркуляции/забора наружного воздуха, регулирование темпе-
ратуры и включение/выключение кондиционера осуществляются
автоматически.
Выбор режима забора воздуха
ПРИМЕЧАНИЕ
Ус т а н о в к а по умолчанию (заводская установка)— «Автоматиче-
ский режим забора воздуха включен».
При нажатии включателя обдува стекол вентилятор автоматически
начинает подавать наружный воздух во избежание запотевания
стекол, даже если автоматический режим забора воздуха отключен.
Включатель автоматического режима (AUTO)

Климатическая установка с автоматическим управлением*
7-20Создание комфортных условий в салоне
7
E00703502372

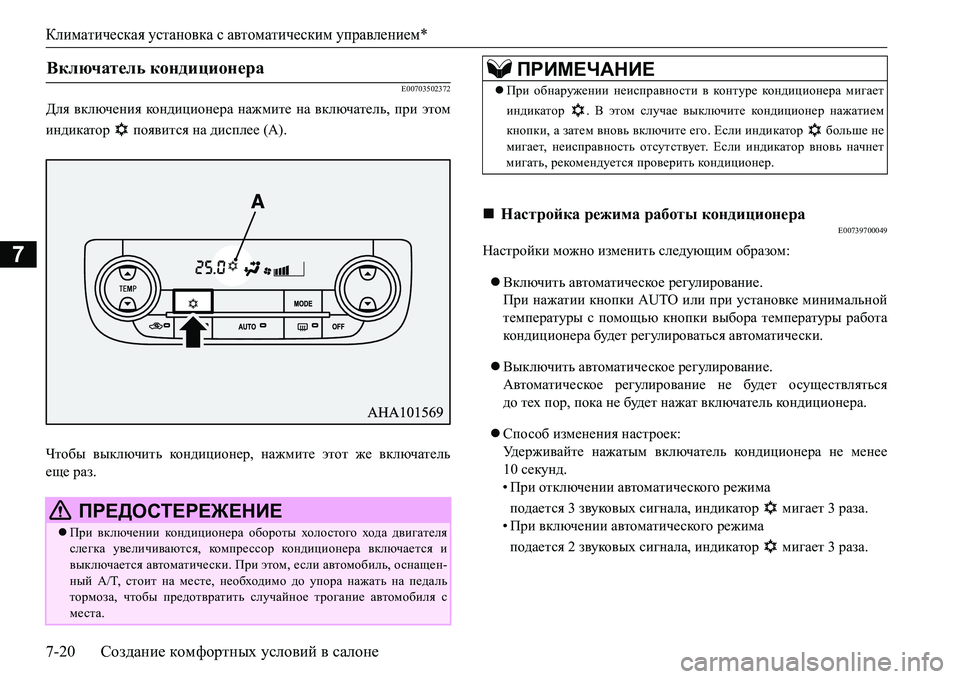

Для включения кондиционера нажмите на включатель, при этом
индикатор появится на дисплее (А).
Чтобы выключить кондиционер, нажмите этот же включатель
еще раз.
E00739700049
Настройки можно изменить следующим образом:
Включить автоматическое регулирование.
При нажатии кнопки AUTO или при установке минимальной
температуры с помощью кнопки выбора температуры работа
кондиционера будет регулироваться автоматически.
Выключить автоматическое регулирование.
Автоматическое регулирование не будет осуществляться
до тех пор, пока не будет нажат включатель кондиционера.
Способ изменения настроек:
Уд е р ж и в а й т е нажатым включатель кондиционера не менее
10секунд.
•При отключении автоматического режима
подается 3 звуковых сигнала, индикатор мигает 3 раза.
•При включении автоматического режима
подается 2 звуковых сигнала, индикатор мигает 3 раза.
Включатель кондиционера
ПРЕДОСТЕРЕЖЕНИЕ
При включении кондиционера обороты холо стого хода двигателя
слегка увеличиваются, компрессор кондиционера включается и
выключается автоматически. При этом, если автомобиль, оснащен-
ный A/T, стоит на месте, необходимо до упора нажать на педаль
тормоза, чтобы предотвратить случайное трогание автомобиля с
места.
ПРИМЕЧАНИЕ
При обнаружении неисправности в контуре кондиционера мигает
индикатор . В этом случае выключите кондиционер нажатием
кнопки, а затем вновь включите его. Если индикатор больше не
мигает, неисправность отсутствует. Если индикатор вновь начнет
мигать, рекомендуется проверить кондиционер.
Настройка режима работы кондиционера
