2016 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-9
5
E00522401906
При включенном зажигании или режиме работы ON и остатке
топлива в баке менее 10 л (отображается один сегмент), послед-
ний сегмент указателя начинает мигать. Если уровень топлива
вбаке продолжает снижаться, последний сегмент указателя
уровня топлива перестает отображаться, и начинает мигать
контрольная лама .
E00522502119
Отображает приблизительный пробег и время до следующего
техобслуживания согласно рекомендациям MITSUBISHI
MOTORS. Отражение на дисплее «---» указывает на то, что необ-
ходимо выполнить техобслуживание.
Техобслуживание обозначается символом гаечного ключа.
Предупреждающее сообщение о малом
количестве топлива в баке
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается ездить с очень низким уровнем топлива в баке;
нехватка топлива может явиться причиной выхода из строя топлив-
ной системы.
ПРИМЕЧАНИЕ
Возможно ложное мигание этого символа на уклонах или поворо-
тах из-за перемещения топлива в баке.
Контроль техобслуживания
ПРИМЕЧАНИЕ
В зависимости от модификации и комплектации автомобиля, ото-
бражаемый пробег и время до следующего техобслуживания могут
отличаться от рекомендованных официальными дилерами
MITSHUBISHI MOTORS.
Дополнительно можно изменить параметры отображения пробега
и времени до следующего техобслуживания.
Для этого обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
Более подробную информацию можно получить в авторизованном
сервисном центре MITSUBISHI MOTORS.

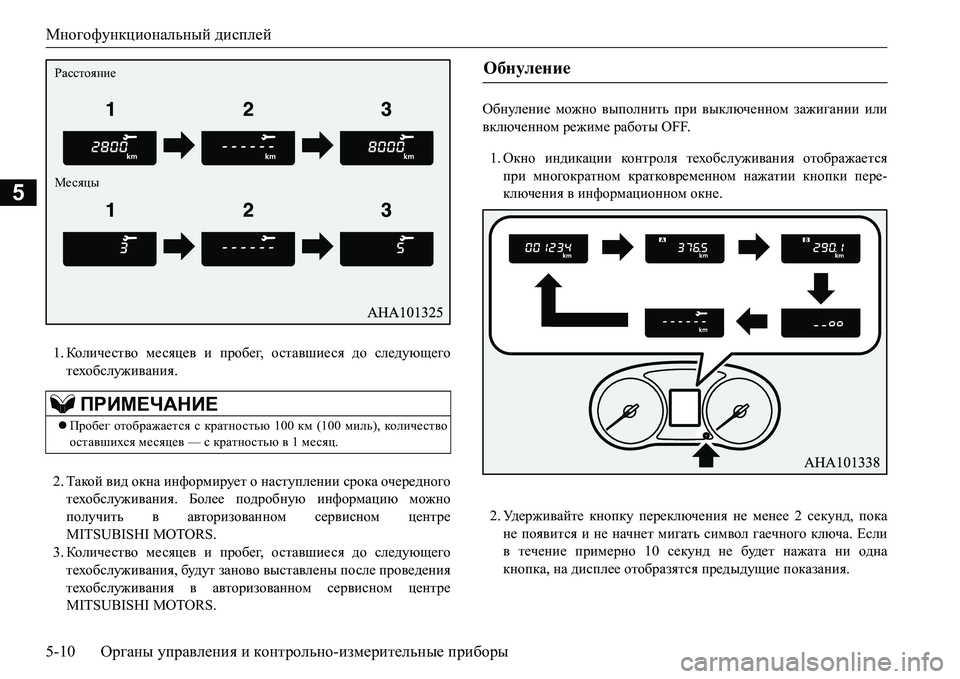

Многофункциональный дисплей
5-10Органы управления и контрольно-измерительные приборы
5
1.Кол и ч е ст во месяцев и пробег, оставшиеся до следующего
техобслуживания.
2.Такой вид окна информирует о наступлении срока очередного
техобслуживания. Более подробную информацию можно
получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
3.Кол и ч е ст во месяцев и пробег, оставшиеся до следующего
техобслуживания, будут заново выставлены после проведения
техобслуживания в авторизованном сервисном центре
MITSUBISHI MOTORS.Обнуление можно выполнить при выключенном зажигании или
включенном
режиме работы OFF.
1.Окно индикации ко н т р оля техобслуживания отображается
при многократном кратковременном нажатии кнопки пере-
ключения в информационном окне.
2.Уд е р ж и в а й т е кнопку переключения не менее 2 секунд, пока
не появится и не начнет мигать символ гаечного ключа. Если
в течение примерно 10 секунд не будет нажата ни одна
кнопка, на дисплее отобразятся предыдущие показания.
ПРИМЕЧАНИЕ
Пробег отображается с кратностью 100 км (100 миль), колич е ство
оставшихся месяцев — с кратностью в 1 месяц.
Расстояние
МесяцыОбнуление

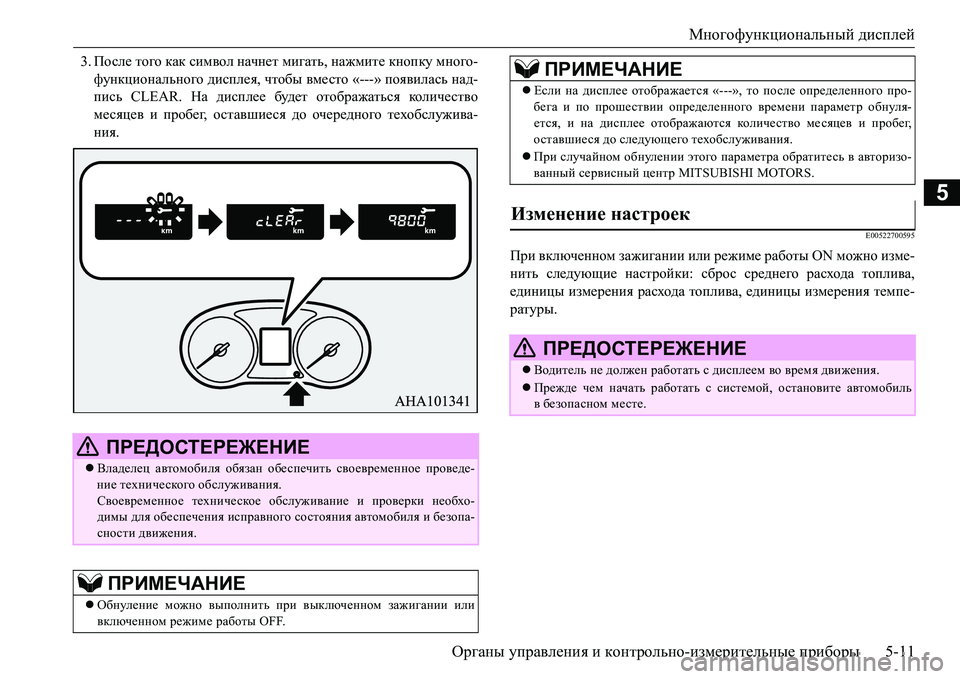

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-11
5
3.После того как символ начнет мигать, нажмите кнопку много-
функционального дисплея, чтобы вместо «---» появилась над-
пись CLEAR. На дисплее будет отображаться кол и че с тво
месяцев и пробег, оставшиеся до очередного техобслужива-
ния.
E00522700595
При включенном зажигании или режиме работы ON можно изме-
нить следующие настройки: сброс среднего расхода топлива,
единицы измерения расхода топлива, единицы измерения темпе-
ратуры.
ПРЕДОСТЕРЕЖЕНИЕ
Владелец автомобиля обязан обеспечить своевременное проведе-
ние технического обслуживания.
Своевременное техническое обслуживание и проверки необхо-
димы для обеспечения исправного состояния автомобиля и безопа-
сности движения.
ПРИМЕЧАНИЕ
Обнуление можно выполнить при выключенном зажигании или
включенном режиме работы OFF.
Если на дисплее отображается «---», то после определенного про-
бега и по прошествии определенного времени параметр обнуля-
ется, и на дисплее отображаются колич е ство месяцев и пробег,
оставшиеся до следующего техобслуживания.
При случайном обнулении этого параметра обратитесь в авторизо-
ванный сервисный центр MITSUBISHI MOTORS.
Изменение настроек
ПРЕДОСТЕРЕЖЕНИЕ
Водитель не должен работать с дисплеем во время движения.
Прежде чем начать работать с системой, остановите автомобиль
вбезопасном месте.
ПРИМЕЧАНИЕ

Многофункциональный дисплей
5-12Органы управления и контрольно-измерительные приборы
5
E00522902100
Имеется возможность выбора автоматического или ручного
режима обнуления показаний среднего расхода топлива.
1.Индикация запаса хода отображается при многократном крат-
ко в ре м ен н ом нажатии кнопки переключения в информацион-
ном окне.
См. раздел «Информационное окно» на стр. 5-4.
2.Переключение режимов обнуления среднего расхода топлива
происходит при каждом нажатии кнопки переключения более
2 секунд в окне запаса хода
.
(A: автоматический режим обнуления; В: ручной режим обну-
ления.)•Если в момент отображения среднего расхода топлива
нажать и уд е р ж и в ат ь кнопку переключения, показания этого
параметра будут обнулены.
•При выполнении следующих операций происходит автома-
тическое переключение из ручного в автоматический режим.
Модификации без системы дистанционного управления
автомобилем
Поворот ключа в замке зажигания из положения
ACC или
LOCK в положение ON.
Модификации с системой дистанционного управления
автомобилем
Изменение режима работы с ACC или OFF на ON.
Переход в автоматический режим обнуления происходит
автоматически. Однако если произведен переход в ручной
режим, отображаются показания с момента последнего
обнуления.
Изменение режима обнуления среднего расхода
топлива
Автоматический режим
обнуленияРучной режим обнуления
Ручной режим обнуления

Многофункциональный дисплей
Органы управления и контрольно-измерительные приборы5-13
5
•Если в момент отображения среднего расхода топлива
нажать и уд е р ж и ват ь кнопку переключения, показания этого
параметра будут обнулены.
•Обнуление показаний среднего расхода топлива произво-
дится автоматически, ко гда ключ зажигания находится в
одном из указанных ниже положений, или когд а включен
один из указанных ниже режимов работы.
Модификации без системы дистанционного управления
автомобилем
Ключ в замке
зажигания находится в положении ACC или
LOCK не менее 4 часов.
Модификации с системой дистанционного управления
автомобилем
Режим работы ACC или OFF включен не менее 4 часов.
E00523001808
Имеется возможность выбора единиц измерения расхода
топлива. При этом соответствующим образом изменяются еди-
ницы измерения расстояния и кол и че ст ва топлива.
1.Индикация среднего расхода топлива отображается при мно-
гократном кратковременном нажатии кнопки переключения в
информационном окне.
См. раздел «Информационное окно» на стр. 5-4.
2.Уд е р ж и в а й т е кнопку переключения не менее 5 секунд, пока
звуковой сигнал не прозвучит
два раза.
3.Нажмите и уд е р ж и ва й т е кнопку переключения для последо-
вательного переключения между единицами измерения
«км/л»  «л/100 км»  «мили/галлон  «км/л». Автоматический режим обнуления
ПРИМЕЧАНИЕ
Показания среднего расхода топлива в ручном режиме и автомати-
ческом режиме обнуляются раздельно.
При отсоединении клеммы аккумуляторной батареи настройки,
выполненные как в ручном режиме обнуления, так и в автоматиче-
ском, стираются.
Данный параметр по умолчанию установлен на автоматический
режим обнуления.
Выбор единиц измерения расхода топлива

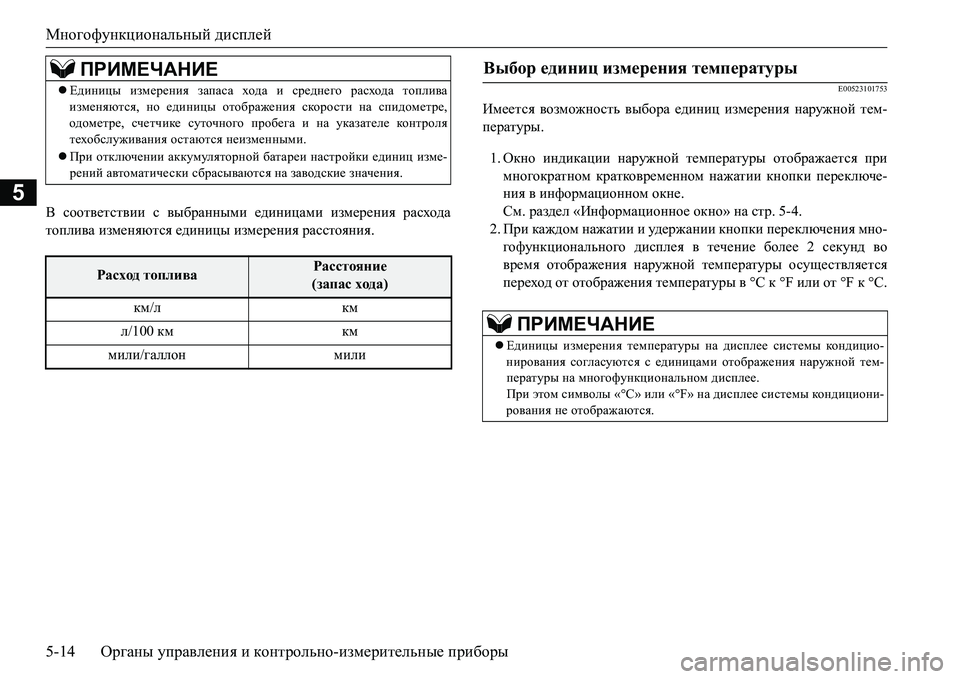

Многофункциональный дисплей
5-14Органы управления и контрольно-измерительные приборы
5
< соответствии с выбранными единицами измерения расхода
топлива изменяются единицы измерения расстояния.
E00523101753
Имеется возможность выбора единиц измерения наружной тем-
пературы.
1.Окно индикации наружной температуры отображается при
многократном кратковременном нажатии кнопки переключе-
ния в информационном окне.
См. раздел «Информационное окно» на стр. 5-4.
2.При каждом нажатии и уд е р ж а н и и кнопки переключения мно-
гофункционального дисплея в течение более 2 секунд во
время отображения наружной температуры осуществляется
переход от
отображения температуры в °C к °F или от °F к °C.
ПРИМЕЧАНИЕ
Единицы измерения запаса хода и среднего расхода топлива
изменяются, но единицы отображения скорости на спидометре,
одометре, счетчике суточного пробега и на указателе ко н т р ол я
техобслуживания остаются неизменными.
При отключении аккумуляторной батареи настройки единиц изме-
рений автоматически сбрасываются на заводские значения.
Расход топливаРасстояние
(запас хода)
км/лкм
л/100 км км
мили/галлон мили
Выбор единиц измерения температуры
ПРИМЕЧАНИЕ
Единицы измерения температуры на дисплее системы кондицио-
нирования согласуются с единицами отображения наружной тем-
пературы на многофункциональном дисплее.
При этом символы «°C» или «°F» на дисплее системы кондициони-
рования не отображаются.

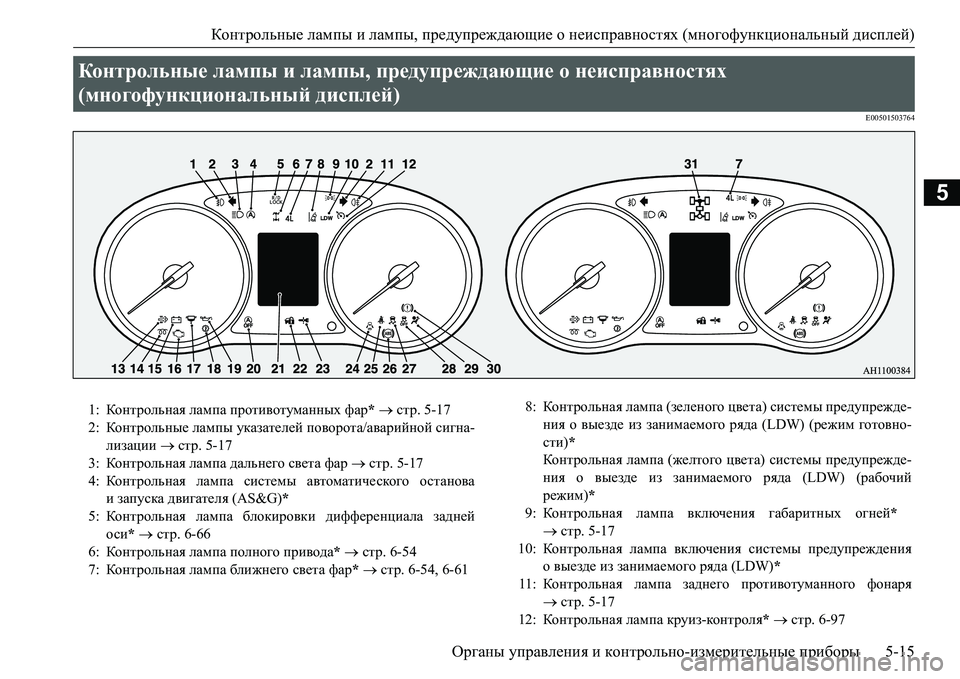

Контрольные лампы и лампы, предупреждающие о неисправностях (многофункциональный дисплей)
Органы управления и контрольно-измерительные приборы5-15
5
E00501503764
Контрольные лампы и лампы, предупреждающие о неисправностях
(многофункциональный дисплей)
1:Контрольная лампа противотуманных фар*  стр. 5-17
2:Контрольные лампы указателей поворота/аварийной сигна-
лизации  стр. 5-17
3:Контрольная лампа дальнего света фар  стр. 5-17
4:Контрольная лампа системы автоматического останова
изапуска двигателя (AS&G)*
5:Контрольная лампа блокировки дифференциала задней
оси*  стр. 6-66
6:Контрольная лампа полного привода*  стр. 6-54
7:Контрольная лампа ближнего
света фар*  стр. 6-54, 6-618:Контрольная лампа (зеленого цвета) системы предупрежде-
ния о выезде из занимаемого ряда (LDW) (режим готовно-
сти)*
Контрольная лампа (желтого цвета) системы предупрежде-
ния о выезде из занимаемого ряда (LDW) (рабочий
режим)*
9:Контрольная лампа включения габаритных огней*
стр.5-17
10:Контрольная лампа включения системы предупреждения
овыезде из занимаемого ряда (LDW)*
11:Контрольная лампа заднего противотуманного фонаря
стр. 5-17
12:Контрольная лампа круиз-ко н т р ол я* стр. 6-97

Контрольные лампы и лампы, предупреждающие о неисправностях (многофункциональный дисплей)
5-16Органы управления и контрольно-измерительные приборы
5
13:Контрольная лампа фильтра твердых частиц (DPF)*
стр.6-34
14:Контрольная лампа предпускового подогрева дизельного
двигателя  стр. 5-18
15:Контрольная лампа зарядки аккумуляторной батареи
стр.5-21
16:Контрольная лампа диагностики двигателя  стр.5-20
17:Контрольная лампа топливного фильтра  стр.5-18
18:Контрольная лампа температуры масла в A/T
(для автомобилей с A/T)  стр.6-46
19:Контрольная лампа давления масла
 стр.5-21
20:Контрольная лампа выключенного состояния системы
автоматического останова и запуска двигателя (AS&G)*
21:Многофункциональный дисплей  стр.5-2
22:Для более подробной информации см. раздел «Включение
предупреждения» на стр. 3-18 (если имеется)
23:Для более подробной информации см. раздел «Включение
предупреждения» на стр. 3-18 (если имеется)
24:Контрольная лампа незакрытых дверей  стр.5-22
25:
Звуковой сигнал и контрольная лампа, предупреждающие
о непристегнутом ремне безопасности  стр.4-13
26:Контрольная лампа антиблокировочной системы тормозов
(ABS)  стр.6-86
27:Контрольная лампа отключения динамической системы
курсовой устойчивости и антипробуксовочной системы
стр.6-92
28:Контрольная лампа отключения динамической системы
курсовой устойчивости и антипробуксовочной системы
стр.6-92
29:Контрольная лампа системы дополнительных средств
пассивной безопасности (SRS)
 стр.4-5230:Контрольная лампа тормозной системы  стр.5-19
31:Контрольная лампа полного привода*  стр.6-54
