2016 MAZDA MODEL 3 HATCHBACK Návod k obsluze (in Czech)

•Varovná kontrolky systému sledování mrtvého úhlu (BSM) se může rozsvítit
a obrazovka detekce vozidla se může objevit na displeji v reakci na nepohyblivé
objekty (svodidla, tunely, stěny a zaparkovaná vozidla) na vozovce nebo na krajnici.
Objekty jako svodidla a betonové zdi
probíhající podél vozidla.Místa, kde se šířka mezi svodidly nebo
zdmi na obou stranách od vozidla zužuje.
Zdi při vjezdu do tunelu a výjezdu
z tunelu, odbočky.
•Varovná kontrolka systému sledování mrtvého úhlu (BSM) může blikat a varovná
zvuková signalizace se může aktivovat i několikrát, provádí-li se odbočování v městské
křižovatce.
•Systém sledování mrtvého úhlu (BSM) vypínejte při tažení přívěsu nebo při jízdě
s nainstalovaným příslušenstvím, jako například nosičem jízdních kol, na zádi vozidla.
V opačném případě budou rádiové vlny vyzařované radarem blokovány, což způsobí, že
systém nebude fungovat normálně.
•V následujících případech může být obtížné pozorovat rozsvícení / blikání varovných
kontrolek systému sledování mrtvého úhlu (BSM), kterými jsou vybavena vnější zpětná
zrcátka.
•Na vnějších zrcátkách ulpívá sníh nebo led.
•Sklo předních dveří je zamlžené nebo pokryté sněhem, námrazou či špínou.
•Systém se přepíná na funkci upozorňování na provoz za vozem při couvání, je-li řadicí
páka (manuální převodovky) nebo volicí páka (automatické převodovky) přesunuta do
polohy pro jízdu vzad (R).
Viz také Upozornění na provoz za vozem při couvání (RCTA) na straně 4-140.
Při jízdě
i-ACTIVSENSE
4-123

tVarovné kontrolky / varovná zvuková signalizace systému sledování mrtvého
úhlu (BSM)
Aktivovaný systém sledování mrtvého úhlu (BSM) nebo systém upozorňující na provoz za
vozem při couvání (RCTA) upozorňuje řidiče na přítomnost vozidel ve vedlejších jízdních
pruzích za vlastním vozidlem pomocí varovné kontrolky systému sledování mrtvého úhlu
(BSM), varovného zvukového signálu a indikace na displeji (vozidla s aktivním projekčním
displejem), když jsou systémy funkční.
Varovné kontrolky systému sledování mrtvého úhlu (BSM)
Varovnými kontrolkami systému sledování mrtvého úhlu (BSM) jsou vybavena vnější zpětná
zrcátka na levé i pravé straně. Varovné kontrolky se zapínají tehdy, je-li detekováno vozidlo
přibližující se zezadu v sousedním jízdním pruhu.
Po přepnutí spínače zapalování do polohy ON se varovná kontrolka na okamžik rozsvítí a po
několika sekundách zhasne.
Jízda vpřed (činnost sledování mrtvého úhlu (BSM))
Sledování mrtvého úhlu (BSM) zjišťuje vozidla přibližující se zezadu a podle podmínek
zapíná varovné kontrolky sledování mrtvého úhlu (BSM), kterými jsou vybavena vnější
zpětná zrcátka. Je-li kromě toho přestavena ovládací páčka směrových světel tak, aby
směrová světla signalizovala změnu jízdního pruhu na straně, kde je rozsvícena varovná
kontrolka sledování mrtvého úhlu (BSM), systém řidiče upozorní na jiné vozidlo nacházející
se v oblasti detekce, a to blikáním varovné kontrolky sledování mrtvého úhlu (BSM).
Při jízdě
i-ACTIVSENSE
4-124

Jízda vzad (činnost systému upozorňujícího na provoz za vozem při couvání
(RCTA))
Systém upozorňující na provoz za vozem při couvání (RCTA) zjišťuje vozidla, která se
k vašemu vozidlu přibližují zleva a zprava a aktivuje blikání varovných kontrolek systému
sledování mrtvého úhlu (BSM).
Funkce pro zrušení ztlumení osvětlení
Pokud se varovná kontrolka systému monitorování mrtvého úhlu (BSM) rozsvítí, když jsou
zapnuta obrysová světla, jas kontrolky systému BSM se sníží.
Jsou-li varovné kontrolky systému sledování mrtvého úhlu (BSM) obtížně viditelné kvůli
oslnění způsobenému okolním jasem při jízdě po zasněžených vozovkách nebo za mlhy,
stisknutím tlačítka vypínače ztlumení zrušte ztlumení jasu varovných kontrolek systému
sledování mrtvého úhlu (BSM) a zlepšete tak jejich viditelnost.
Viz Osvětlení přístrojové desky na straně 4-27.
Zobrazení na displeji (vozidla s aktivním projekčním displejem)
Detekované přibližující se vozidlo a varování se zobrazují na aktivním projekčním displeji,
když se vozidlo pohybuje dopředu (sledování mrtvého úhlu (BSM) je funkční).
Detekovaný směr se zobrazuje prostřednictvím indikátoru detekce (bílého), když je zjištěno
přibližující se vozidlo. Navíc, pokud je použita ovládací páčka směrových světel pro
signalizaci změny jízdního pruhu, když je detekováno vozidlo, displej změní barvu (na
žlutou) varovného indikátoru.
Varovná zvuková signalizace systému sledování mrtvého úhlu (BSM)
Varovná zvuková signalizace systému sledování mrtvého úhlu (BSM) se aktivuje současně
s blikáním varovné kontrolky systému sledování mrtvého úhlu (BSM).
Při jízdě
i-ACTIVSENSE
4-125

tZrušení funkce sledování mrtvého
úhlu (BSM)
Systém sledování mrtvého úhlu (BSM)
a systém upozorňující na provoz za vozem
při couvání (RCTA) se vypnou a indikační
kontrolka vypnutí systému sledování
mrtvého úhlu (BSM) v přístrojovém
panelu se rozsvítí.
Vozidla se spínačem systému
monitorování mrtvého úhlu (BSM)
Když stisknete spínač systému
monitorování mrtvého úhlu (BSM),
systémy BSM a RCTA se vypnou
a indikační kontrolka vypnutí systému
monitorování mrtvého úhlu (BSM)
v přístrojovém panelu se rozsvítí.
Když stisknete spínač znovu, systém
monitorování mrtvého úhlu (BSM)
a systém upozorňující na provoz za vozem
při couvání (RCTA) se zapnou a indikační
kontrolka vypnutí systému monitorování
mrtvého úhlu (BSM) zhasne.
POZNÁMKA
Při vypnutí spínače zapalování se
zachová stav systému, který existoval
před vypnutím spínače zapalování. Je-li
například vypnuto zapalování v době,
kdy jsou systém sledování mrtvého
úhlu (BSM) a systém upozorňující na
provoz za vozem při couvání (RCTA)
v činnosti, zůstanou tyto systémy
v činnosti i při příštím zapnutí
zapalování.
Vozidla bez spínače systému
monitorování mrtvého úhlu (BSM)
Systém sledování mrtvého úhlu (BSM)
může být deaktivován.
Viz Možnosti vlastního nastavení na straně
9-17.
Když deaktivuje systém sledování mrtvého
úhlu (BSM), systém sledování mrtvého
úhlu (BSM) a systém upozorňující na
provoz za vozem při couvání (RCTA) se
vypnou a indikační kontrolka vypnutí
systému sledování mrtvého úhlu (BSM)
v přístrojovém panelu se rozsvítí.
POZNÁMKA
Při vypnutí spínače zapalování se
zachová stav systému, který existoval
před vypnutím spínače zapalování. Je-li
například vypnuto zapalování v době,
kdy jsou systémy BSM a RCTA
v činnosti, zůstanou tyto systémy
v činnosti i po příštím zapnutí
zapalování.
Při jízdě
i-ACTIVSENSE
4-126

Systém rozpoznávání dopravních značek (TSR)*
Systém rozpoznávání dopravních značek (TSR) pomáhá řidiči, aby nepřehlédnul dopravní
značky, a poskytuje podporu pro bezpečnější jízdu tím, že, když vozidlo jede, zobrazuje
dopravní značky na aktivním projekčním displeji, jak je rozeznala přední snímací kamera
(FSC) nebo jsou zaznamenané v navigačním systému.
Pokud rychlost vozidla překročí limit stanovený dopravní značkou zobrazenou na aktivním
projekčním displeji, když vozidlo jede, systém upozorní řidiče pomocí indikace na aktivním
projekčním displeji a varovného zvukového signálu.
Systém rozpoznávání dopravních značek (TSR) zobrazuje omezení rychlosti jízdy (včetně
pomocných značek) a značky zákazu vjezdu.
POZNÁMKA
•Systém rozpoznávání dopravních značek (TSR) není podporován v některých zemích
nebo regionech. Pro informace o podporovaných zemích nebo regionech se poraďte
s odborným opravcem, doporučujeme autorizovaného opravce vozů Mazda.
•Systém rozpoznávání dopravních značek (TSR) funguje pouze tehdy, když je SD karta
navigačního systému (originální Mazda) vložena do slotu na SD kartu. Podrobnosti
získáte u kvalifikovaného opravce, doporučujeme autorizovaného opravce vozů Mazda.
Při jízdě
i-ACTIVSENSE

1
NWHUpPRGHO\4-127

VAROVÁNÍ
Při jízdě vždy kontrolujte dopravní značky pohledem.
Systém rozpoznávání dopravních značek (TSR) pomáhá řidiči, aby nepřehlédl
dopravní značky a poskytuje podporu pro bezpečnější jízdu. V závislosti na
povětrnostních podmínkách nebo problémech s dopravním značením nemusí být
dopravní značka rozpoznána nebo může být zobrazena dopravní značka lišící se
od skutečné dopravní značky. Za kontrolu dopravních značek odpovídáte vždy vy
samotní jako řidič. V opačném případě by dojít k neočekávané nehodě.
POZNÁMKA
•Systém rozpoznávání dopravních značek (TSR) nefunguje, když je závada v přední
snímací kameře (FSC).
•Za následujících podmínek nemusí systém rozpoznávání dopravních značek (TSR)
fungovat normálně.
•Předmět položený na přístrojové desce se odráží v čelním skle a je snímán kamerou.
•V zavazadlovém prostoru nebo na zadním sedadle je naložen těžký náklad a vozidlo
je nakloněné.
•Tlak vzduchu v pneumatikách neodpovídá předepsané hodnotě.
•Vozidlo je vybaveno jinými než standardními pneumatikami.
•Vozidlo jede na vjezd nebo výjezd odpočívadla nebo k mýtné bráně.
•Když se náhle se změní jas okolí jako například při vjezdu do tunelu nebo výjezdu
z něj.
•Osvětlení světlomety je oslabeno kvůli nečistotám nebo nesprávnému seřízení
sklonu.
•Čelní sklo je znečištěné nebo zamlžené.
•Čelní sklo a kamera jsou zamlžené (pokryté kapkami vody).
•Na příď vozidla svítí silné světlo (odražené světlo nebo světlo dálkových světlometů
protijedoucích vozidel).
•Vozidlo projíždí prudkou zatáčkou.
•Silné světlo se odráží od vozovky.
•Dopravní značka je v takové poloze, která ztěžuje odraz světla z reflektorů vozidla,
například když vozidlo jede v noci nebo v tunelu.
•Vozidlo jede za špatného počasí, jako například za deště, mlhy nebo sněžení.
•Uložená mapová data pro navigační systém nejsou aktuální.
•Kamera není schopna zachytit obraz dopravní značky.
•Dopravní značka je znečištěna blátem nebo sněhem.
•Dopravní značka je skryta za stromem nebo vozidlem.
•Dopravní značka je částečně zastíněná.
•Dopravní značka je ohnutá nebo deformovaná.
Při jízdě
i-ACTIVSENSE
4-128

•Dopravní značka je příliš nízko nebo příliš vysoko.
•Dopravní značka je příliš jasná nebo příliš tmavá (včetně elektronického dopravního
značení).
•Dopravní značka je příliš velká nebo příliš malá.
•Je rozeznán objekt podobný dopravní značce (např. jiná značka nebo podobné
značky).
•Systém rozpoznávání dopravních značek (TSR) nefunguje, je-li aktivní projekční
displej nastaven, aby se nezobrazoval.
•Systém rozpoznávání dopravních značek (TSR) je možné deaktivovat.
Viz Možnosti vlastního nastavení na straně 9-17.
Při jízdě
i-ACTIVSENSE
4-129

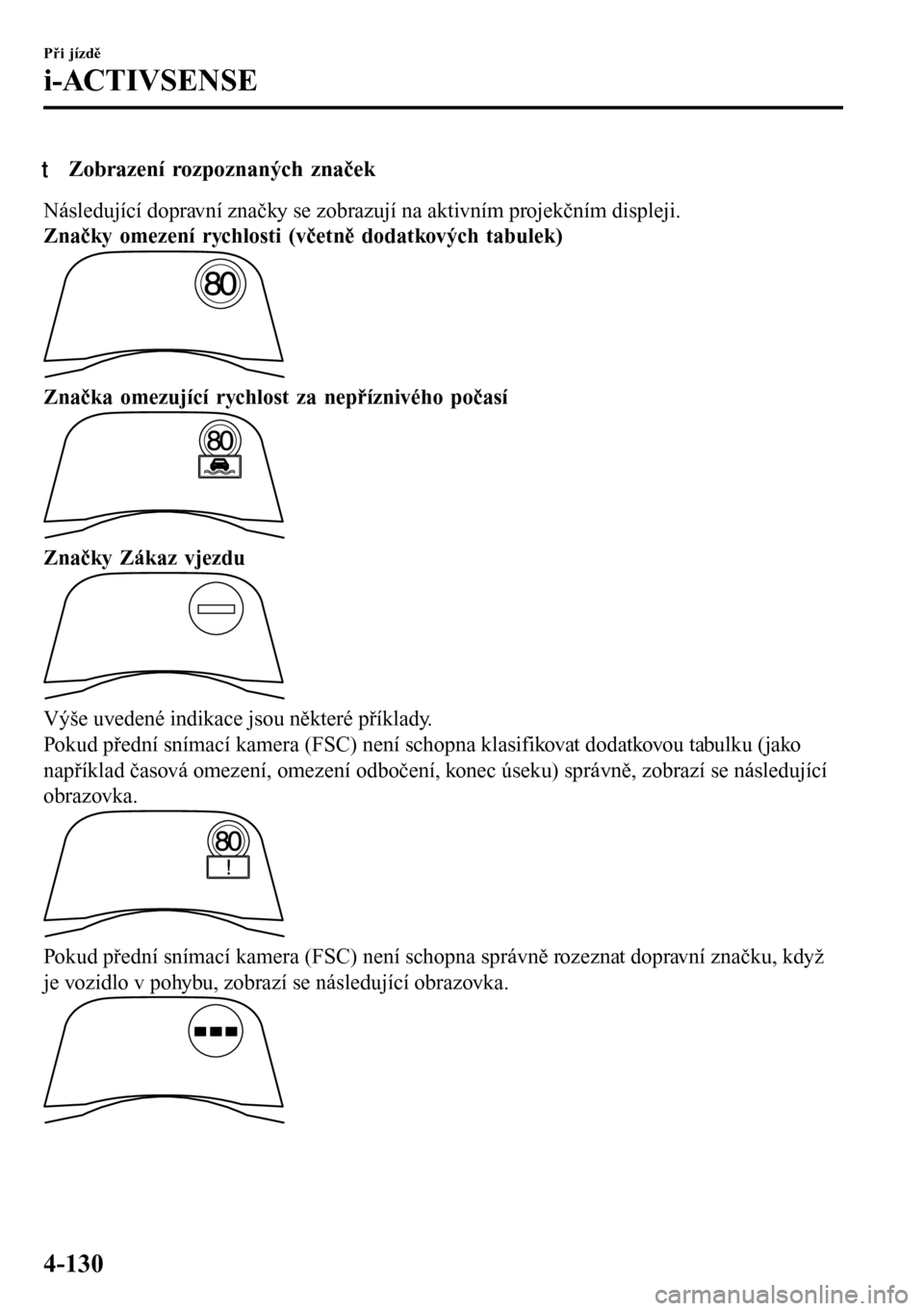

tZobrazení rozpoznaných značek
Následující dopravní značky se zobrazují na aktivním projekčním displeji.
Značky omezení rychlosti (včetně dodatkových tabulek)
Značka omezující rychlost za nepříznivého počasí
Značky Zákaz vjezdu
Výše uvedené indikace jsou některé příklady.
Pokud přední snímací kamera (FSC) není schopna klasifikovat dodatkovou tabulku (jako
například časová omezení, omezení odbočení, konec úseku) správně, zobrazí se následující
obrazovka.
Pokud přední snímací kamera (FSC) není schopna správně rozeznat dopravní značku, když
je vozidlo v pohybu, zobrazí se následující obrazovka.
Při jízdě
i-ACTIVSENSE
4-130
