2016 MAZDA MODEL 3 HATCHBACK Návod k obsluze (in Czech)

MODELCELKOVÁ HMOTNOST
PŘÍVĚSUCELKOVÁ
HMOTNOST
SOUPRAVY
KaroserieMotor PřevodovkaÚroveň
emisíSystém
i-stopSystém
i-ELOOPNebrzděný
přívěsBrzděný
přívěsBrzděný
přívěs
Sedan
SKYACTIV-G2.0Automatická
převodovkaEURO4 × × 600 kg 1 200 kg 3 060 kg
Hatch-
backMZR 1.6Manuální
převodovkaEURO4ŠŠ600 kg 900 kg 2 645 kg
Hatch-
back
SKYACTIV-G2.0Manuální
převodovkaEURO4 × × 600 kg 1 200 kg 3 030 kg
Hatch-
back
SKYACTIV-G2.0Automatická
převodovkaEURO4 × × 600 kg 1 200 kg 3 060 kg
x: Je k dispozici
Š: Není k dispozici
ZATÍŽENÍ PŘÍPOJNÉHO ČEPU: 75 kg
VA R O V Á N Í
Při tažení přívěsu vždy důsledně dodržujte hmotnostní limity uvedené v „Tabulce
hodnot zatížení při tažení přívěsu“:
Tažení nákladu o hmotnosti větší, než je doporučeno, může negativně ovlivnit
ovladatelnost a výkon vozu a zapříčinit takové potíže, jež by mohly vést ke
zranění osob, poškození vozu nebo k obojímu.
Při nakládání přívěsu vždy důsledně dbejte hmotnostních limitů pro zatížení
přípojného čepu uvedených v „Tabulce hodnot zatížení při tažení přívěsu“:
Nerovnoměrné zatížení přívěsu, kdy je vzadu soustředěna větší část hmotnosti než
vpředu, je nebezpečné. To může vést až ke ztrátě kontroly nad vozidlem nebo
k nehodě.
POZNÁMKA
•Celkovou hmotnost přívěsu a zatížení přípojného čepu lze určit zvážením přívěsu na
váze například u přepravní společnosti.
•Vhodná celková hmotnost přívěsu a zatížení přípojného čepu může zabránit nebezpečí
naklánění přívěsu za větru, při jízdě po nerovné silnici apod.
Před jízdou
Ta že n í
3-69

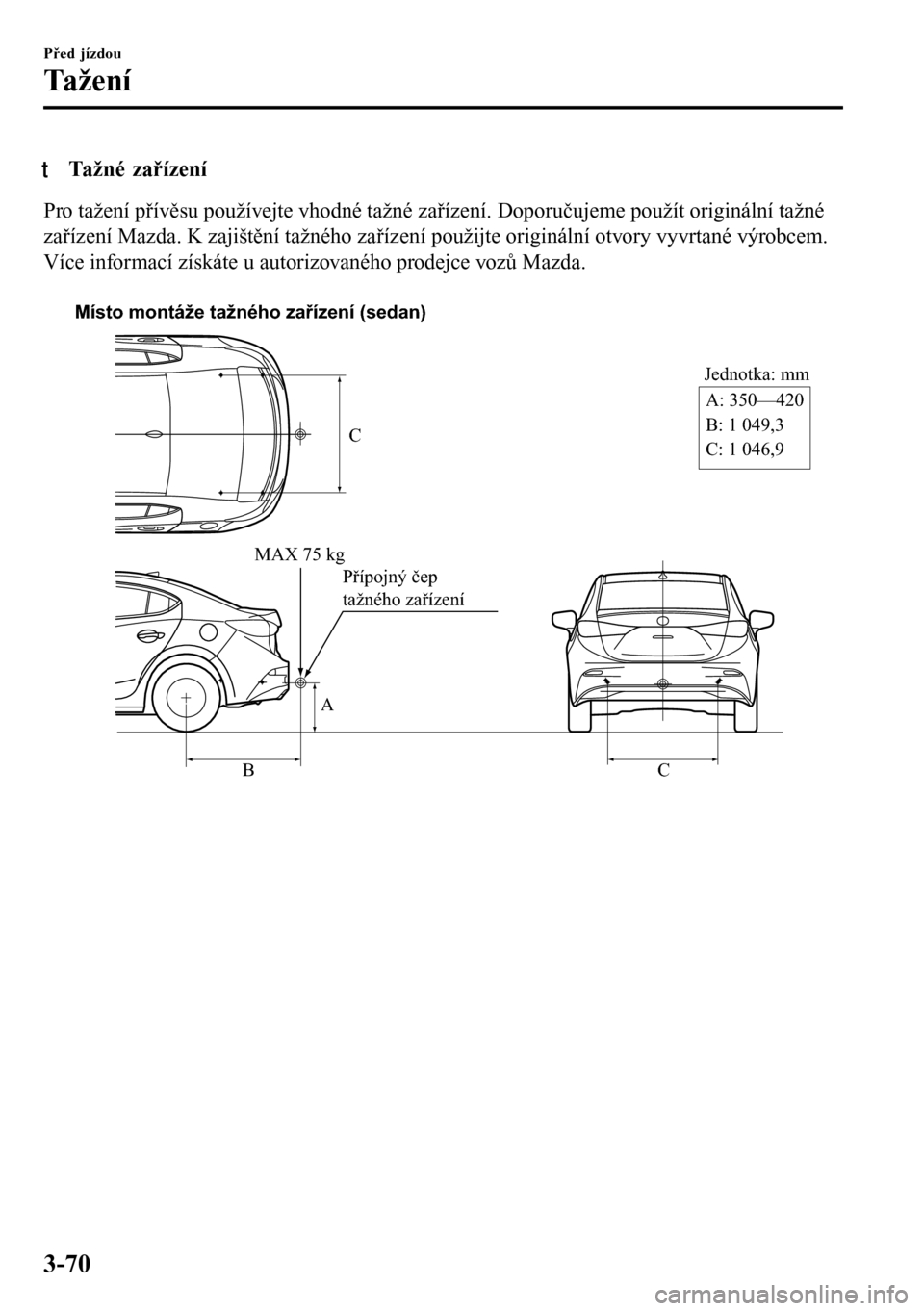

tTažné zařízení
Pro tažení přívěsu používejte vhodné tažné zařízení. Doporučujeme použít originální tažné
zařízení Mazda. K zajištění tažného zařízení použijte originální otvory vyvrtané výrobcem.
Více informací získáte u autorizovaného prodejce vozů Mazda.

C
Jednotka: mm
A
BCA: 350—420
B: 1 049,3
C: 1 046,9 Místo montáže tažného zařízení (sedan)
MAX 75 kg
Přípojný čep
tažného zařízení
Před jízdou
Ta že n í
3-70

C
Jednotka: mm
A
BCA: 350—420
B: 931,3
C: 1 046,9 Místo montáže tažného zařízení (hatchback)
MAX 75 kg
Přípojný čep
tažného zařízení
ttPneumatiky
Před tažením přívěsu se ujistěte, zda jsou všechny pneumatiky nahuštěny na předepsaný tlak
za studena, který je uveden na štítku s údaji o tlaku v pneumatikách na dveřích řidiče.
Velikost pneumatik přívěsu, povolené zatížení a tlak v pneumatikách přívěsu by měly
odpovídat specifikacím výrobce přívěsu.
VA R O V Á N Í
Nikdy nepoužívejte náhradní kolo pro nouzové použití při tažení:
Používání nouzového náhradního kola při tažení přívěsu může mít za následek
defekt pneumatiky a ztrátu kontroly nad řízením s následným zraněním
cestujících ve voze.
Před jízdou
Ta že n í
3-71

tZajišťovací řetězy
Zajišťovací řetězy musí být použity jako preventivní opatření proti náhodnému rozpojení
přívěsu při tažení. Měly by vést křížem pod ojí přívěsu a být připojeny k závěsnému zařízení
vozidla. Nechte dostatečný provis řetězů, aby bylo možno s přívěsem plně zatáčet. Další
podrobnosti se dozvíte z literatury přiložené výrobcem přívěsu nebo závěsného zařízení.
VAROVÁNÍ
Před odjezdem se ujistěte, zda jsou zajišťovací řetězy bezpečně uchyceny na obou
stranách přívěsu i vozu:
Tažení přívěsu bez použití zajišťovacích řetězů, bezpečně ukotvených na obou
stranách přívěsu a vozu, je nebezpečné. V případě poškození tažného zařízení
nebo přípojného čepu se přívěs může vychýlit do jiného jízdního pruhu,
a způsobit tak dopravní nehodu.
tOsvtlení pívsu
UPOZORNNÍ
Nepřipojujte systém osvětlení přívěsu přímo k systému osvětlení Vašeho vozu Mazda. To
může vést k poškození elektrického systému a systému osvětlení vozidla. Před
připojením osvětlení přívěsu se obraťte na svého autorizovaného prodejce vozů Mazda.
tBrzdy přívěsu
Vyhledejte Tabulku hodnot maximálního zatížení při tažení přívěsu v odstavci Hmotnostní
limity (strana 3-64) a pokud hmotnost Vašeho přívěsu přesahuje hodnotu CELKOVÁ
HMOTNOST PŘÍVĚSU (nebrzděný přívěs), musí být přívěs vybaven brzdami.
Jestliže je Váš přívěs vybaven brzdami, zkontrolujte, zda odpovídají předpisům.
VAROVÁNÍ
Nikdy nepřipojujte hydraulický brzdový systém přívěsu přímo k brzdovému
systému vozu:
Připojení hydraulického brzdového systému přívěsu přímo k brzdovému systému
vozidla je nebezpečné a může mít za následek nedostatečnou účinnost brzd
a možné zranění.
Před jízdou
Ta že n í
3-72

tRady pro tažení přívěsu
Před jízdou
•Zkontrolujte, zda světlá výška Vašeho vozu Mazda zůstala po připojení zatíženého nebo
prázdného přívěsu v běžných hodnotách. Nevyjíždějte, má-li vozidlo příliš zvednutou
nebo zatíženou přední část. Prověřte, zda není překročeno zatížení přípojného čepu, zda
nejsou příliš opotřebeny součásti odpružení a zda nedošlo k přetížení přívěsu. Nechejte si
své vozidlo prohlédnout u kvalifikovaného opravce, doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.
•Ujistěte se, zda je náklad přívěsu zabezpečen proti případnému posunutí.
•Prověřte, zda zpětná zrcátka odpovídají všem platným předpisům a nařízením.
Zkontrolujte je.
•Před vyjetím zkontrolujte správnou funkci veškerého osvětlení vozu a přívěsu i jejich
vzájemné zapojení. Po ujetí kratší vzdálenosti zastavte a kontrolu světel a propojení
zopakujte.
Jízda
•Váš vůz Mazda se bude při jízdě s přívěsem chovat odlišně, proto si otáčení, couvání
a zastavování natrénujte v oblasti se slabým provozem.
•Věnujte dostatek času seznámení se s novými parametry soupravy, jakými jsou vyšší
hmotnost a větší délka soupravy.
•Při jízdě s přívěsem nepřekračujte rychlost 100 km/h. Je-li maximální povolená rychlost
jízdy s přívěsem v dané zemi ještě nižší než 100 km/h, dodržujte ji.
UPOZORNĚNÍ
Pokud vozidlo s přívěsem překročí rychlost 100 km/h, může dojít k poškození vozidla.
•Při jízdě s přívěsem v dlouhém stoupání přeřaďte na nižší převodový stupeň, čímž
předejdete přetížení nebo přehřívání motoru nebo obojímu.
•Při jízdě s přívěsem v dlouhém klesání přeřaďte na nižší převodový stupeň a jako pomoc
při brzdění využívejte brzdného účinku motoru. Stále kontrolujte rychlost jízdy a brzdy
používejte jen v případě potřeby. Nedržte delší dobu sešlápnutý pedál brzdy, aby nedošlo
k přehřívání a ke ztrátě výkonu brzd.
Před jízdou
Ta že n í
3-73

Parkoviště
S připojeným přívěsem neparkujte ve svahu. Pokud musíte zaparkovat ve svahu, dodržujte
následující pokyny.
Parkování ve svahu
1. Zatáhněte parkovací brzdu a držte sešlápnutý brzdový pedál.
2. Zatímco Vy budete držet sešlápnutý brzdový pedál, jiná osoba založí kola vozu
a taženého přívěsu vhodným klínem.
3. Po zablokování kol pomalu uvolněte brzdový pedál a parkovací brzdu tak, aby váhu
soupravy držely založené klíny.
4. Pevně zatáhněte parkovací brzdu.
5. Má-li vozidlo automatickou převodovku, přesuňte páku voliče do polohy P. Pokud má
manuální převodovku, zařaďte 1 nebo R.
Rozjíždění se ze svahu
1. Nastartujte motor (strana 4-6).
2. Uvolněte parkovací brzdu a pomalu popojeďte kousek od klínů.
3. Zastavte na nejbližší rovině, zatáhněte parkovací brzdu a založte klíny za kola.
Před jízdou
Ta že n í
3-74

4Při jízdě
Informace týkající se bezpečné jízdy a zastavení.
Startování/zastavení motoru............ 4-4
Spínač zapalování......................... 4-4
Startování motoru......................... 4-6
Vypnutí motoru........................... 4-12
i-stop
*......................................... 4-13
Přístrojový panel a displej............. 4-23
Přístroje a ukazatele.................... 4-23
Multifunkční displej
*..................4-32
Aktivní projekční displej
*...........4-38
Varovné/indikační kontrolky....... 4-41
Ovládání manuální
převodovky....................................... 4-48
Schéma řazení převodových stupňů
manuální převodovky..................4-48
Automatická převodovka............... 4-51
Ovládací prvky automatické
převodovky................................. 4-51
Systém pojistky řazení................4-52
Převodové stupně........................ 4-53
Režim manuálního řazení........... 4-55
Přímý režim
*...............................4-62
Rady pro jízdu.............................4-63
Spínače a ovládací prvky............... 4-64
Ovládání osvětlení vozu............. 4-64
Přední mlhová světla
*................. 4-70
Zadní mlhové světlo
*.................. 4-71
Signalizace změny směru jízdy
a změny jízdního pruhu.............. 4-73
Stěrače a ostřikovače čelního
skla..............................................4-74
Stěrač a ostřikovač zadního
okna
*........................................... 4-77
Ostřikovače hlavních
světlometů
*................................. 4-78
Odmlžovač zadního okna........... 4-79
Houkačka.................................... 4-81
Varovné blikače.......................... 4-81
Brzdy.................................................4-83
Brzdová soustava........................ 4-83
Systém signálu nouzového
zastavení......................................4-88
Asistent pro rozjezd do kopce
(HLA)
*........................................4-89
ABS/TCS/DSC................................. 4-90
Protiblokovací brzdový systém
(ABS)..........................................4-90
Systém kontroly prokluzu kol
(TCS)
*.........................................4-91
Systém řízení jízdní stability
(DSC)
*........................................ 4-92
i-ELOOP...........................................4-95
i-ELOOP
*................................... 4-95
*N
které modely.4-1

Monitor spotřeby paliva................. 4-98
Monitor spotřeby paliva
*............ 4-98
Výběr jízdních režimů................. 4-103
Výběr jízdních režimů
*............ 4-103
Posilovač řízení.............................. 4-105
Posilovač řízení.........................4-105
i-ACTIVSENSE............................. 4-106
i-ACTIVSENSE
*...................... 4-106
Systém adaptivních předních
světlometů (AFS)
*....................4-109
Adaptivní LED světlomety
(ALH)
*......................................4-110
Systém varování před opuštěním
jízdního pruhu (LDWS)
*.......... 4-113
Monitorování slepého úhlu
(BSM)
*..................................... 4-120
Systém rozpoznávání dopravních
značek (TSR)
*.......................... 4-127
Systém podpory rozpoznávání
vzdálenosti (DRSS)
*................ 4-134
Upozornění při zjištění ztráty
bdělosti řidiče (DAA)
*............. 4-137
Systém upozorňující na provoz za
vozem při couvání (RCTA)
*..... 4-140
Radarový adaptivní tempomat Mazda
(MRCC)
*...................................4-144
Systém zabraňujícího opuštění
jízdního pruhu (LAS) a systém
varování před opuštěním jízdního
pruhu (LDWS)
*........................ 4-155
Nastavitelný omezovač
rychlosti
*...................................4-168
Pokročilý brzdový asistent Smart
City (Pokročilý SCBS) (kromě
Filipín, Tchaj-wanu,
Thajska)
*.................................. 4-175
Brzdový asistent Smart City
[překážka před vozidlem] (SCBS F)
(Filipíny, Tchaj-wan,
Thajsko)
*.................................. 4-180
Brzdový asistent Smart City
[překážka za vozidlem] (SCBS
R).............................................. 4-185
Inteligentní brzdový asistent
(SBS)
*.......................................4-191
Přední snímací kamera
(FSC)
*.......................................4-194
Radarový snímač (přední)
*....... 4-199
Radarové snímače (zadní)
*....... 4-202
Ultrazvukový snímač (zadní).... 4-204
Tempomat.......................................4-205
Te m p o m at
*................................4-205
Systém monitorování tlaku
v pneumatikách............................. 4-210
Systém monitorování tlaku
v pneumatikách
*....................... 4-210
4-2*N
které modely.
