2016 MAZDA MODEL 3 HATCHBACK Návod k obsluze (in Czech)

3. Matice kol nasaďte zkosenou hranou
směrem ke kolu; utáhněte je rukou.

VA R O V Á N Í
Matice a šrouby kol neošetřujte
olejem ani mazacím tukem
a neutahujte je nadměrným
utahovacím momentem:
Je nebezpečné nanášet na matice
a šrouby kol olej nebo mazací tuk.
Matice kol by se mohly během jízdy
uvolnit, kolo by mohlo odletět
a výsledkem by byla vážná nehoda.
Navíc by mohly být šrouby a matice
poškozeny nadměrným utažením.
4. Otáčejte rukojetí zvedáku proti směru
hodinových ručiček a spusťte vozidlo
zpět na zem. Pomocí klíče na matice
kol dotáhněte matice v pořadí
uvedeném na obrázku.

Pokud si nejste jisti, zda jsou matice
kola správně dotaženy, nechejte je
zkontrolovat kvalifikovaným opravcem,
doporučujeme autorizovaným
opravcem vozů Mazda.
Utahovací moment matic kol
N·m (kgf>ƒm) 108Š147 (12Š14)
VAROVÁNÍ
Matice kol utahujte vždy pevně
a správně:
Nesprávně nebo nedostatečně
utažené matice kola mohou být
nebezpečné. Může dojít ke kmitání
kola nebo dokonce k jeho uvolnění
během jízdy. To může vést až ke
ztrátě kontroly nad vozidlem a
k vážné nehodě.
Pokud vzniknou potíže
Defekt pneumatiky
7-21

Ujistěte se, že jste nainstalovali
stejné matice, jaké jste demontovali,
nebo je nahraďte za matice
s metrickým závitem stejné
konfigurace:
Protože je Váš vůz Mazda vybaven
maticemi kol s metrickým závitem,
je použití matic s jiným závitem
nebezpečné. Při použití jiného typu
závitu nelze pečlivě uchytit kola,
a proto může dojít k jejich uvolnění
nebo sklouznutí. To by mohlo
zapříčinit nehodu.
5. Vyjměte klíny a uložte nářadí a zvedák
zpět do vozu.
6. Pneumatiku s defektem uložte do
zavazadlového prostoru.
7. Zkontrolujte tlak vzduchu
v pneumatice. Viz Pneumatiky na
straně 9-14.
8. Co nejdříve si nechejte poškozenou
pneumatiku opravit nebo vyměnit.
POZNÁMKA
Po nasazení rezervního kola nesmíte
stisknout spínač SET systému
monitorování tlaku v pneumatikách.
Tento spínač stiskněte pouze tehdy,
když nasadíte opravenou pneumatiky
nebo náhradní pneumatiku (strana
4-41).
VAROVÁNÍ
Nejezděte s nesprávně nahuštěnými
pneumatikami:
Jízda na nesprávně nahuštěných
pneumatikách je nebezpečná.
Pneumatiky s nesprávným tlakem
mohou ovlivnit ovladatelnost vozidla
a výsledkem může být nehoda. Při
pravidelných kontrolách tlaku
vzduchu v pneumatikách kontrolujte
i náhradní kolo.
POZNÁMKA
Zvedák i nářadí uložte bezpečně tak,
aby při jízdě neklepaly.
Pokud vzniknou potíže
Defekt pneumatiky
7-22

Startování pomocí startovacích kabelů
Nouzové startování pomocí startovacích kabelů může být nebezpečné, když není dodržen
správný postup. Proto musíte zde uvedený postup důsledně dodržovat. Pokud si správným
provedením nejste jisti, důrazně Vám doporučujeme, abyste se obrátili na kvalifikovaného
servisního technika.
VA R O V Á N Í
Důsledně dodržujte tato bezpečnostní opatření:
Před použitím nebo kontrolou akumulátoru si vždy pečlivě přečtěte následující
bezpečnostní opatření, zajistíte tak bezpečnou a správnou manipulaci
s akumulátorem.
Zabraňte kontaktu kladného () pólu akumulátoru s jakýmkoliv jiným
kovovým předmětem, kterým by mohlo být způsobeno jiskření:
Plameny a jiskry v blízkosti akumulátoru jsou nebezpečné. Vodík, který se
uvolňuje při běžné činnosti akumulátoru, se může vznítit a způsobit explozi
akumulátoru. Explodující akumulátor může způsobit závažné popáleniny
a zranění. Při práci v blízkosti akumulátoru nedovolte, aby se kovové součásti
dostaly do kontaktu s kladnou (
) nebo zápornou () svorkou akumulátoru.
K otevřeným článkům akumulátoru se nepřibližujte s otevřeným ohněm
ani zdrojem jisker, a to včetně hořících cigaret:
Plameny a jiskry v blízkosti akumulátoru jsou nebezpečné. Vodík, který se
uvolňuje při běžné činnosti akumulátoru, se může vznítit a způsobit explozi
akumulátoru. Explodující akumulátor může způsobit závažné popáleniny
a zranění.
Nestartujte pomocí startovacích kabelů motor vozidla, jehož akumulátor je
zamrzlý nebo má nedostatek elektrolytu:
Startování motoru pomocí startovacích kabelů u vozidla, jehož akumulátor je
zamrzlý nebo má nedostatek elektrolytu, je nebezpečné. Akumulátor by mohl
prasknout nebo vybuchnout, a způsobit tak závažná poranění.
Pokud vzniknou potíže
Vybitý akumulátor
7-23

Konec záporného kabelu vždy připojte k zemnícímu bodu dostatečně vzdálenému
od vybitého akumulátoru:
Připojení svorky druhého konce startovacího kabelu k zápornému () pólu
vybitého akumulátoru je nebezpečné.
Jiskra může způsobit výbuch plynu v blízkosti akumulátoru, a tak může dojít ke
zranění osob v okolí.
Nikdy nepřipojujte startovací kabel přímo k pohyblivým částem ani do jejich
blízkosti:
Připojování konce kabelu k pohyblivé součásti nebo poblíž pohyblivých součástí
motoru (ventilátory chlazení, řemeny) je nebezpečné. Po nastartování motoru
může dojít k jeho vytržení z místa upevnění a k případnému zranění osoby
v okolí.
UPOZORNĚNÍ
Ke startování používejte pouze akumulátor o napětí 12 V. Pokud byste použili zdroj
o napětí 24 V (dva akumulátory 12 V zapojené do série nebo souprava generátoru 24 V),
mohlo by dojít k poškození motoru startéru, který pracuje na 12 V, zapalovacího systému
a dalších součástí elektrického systému.

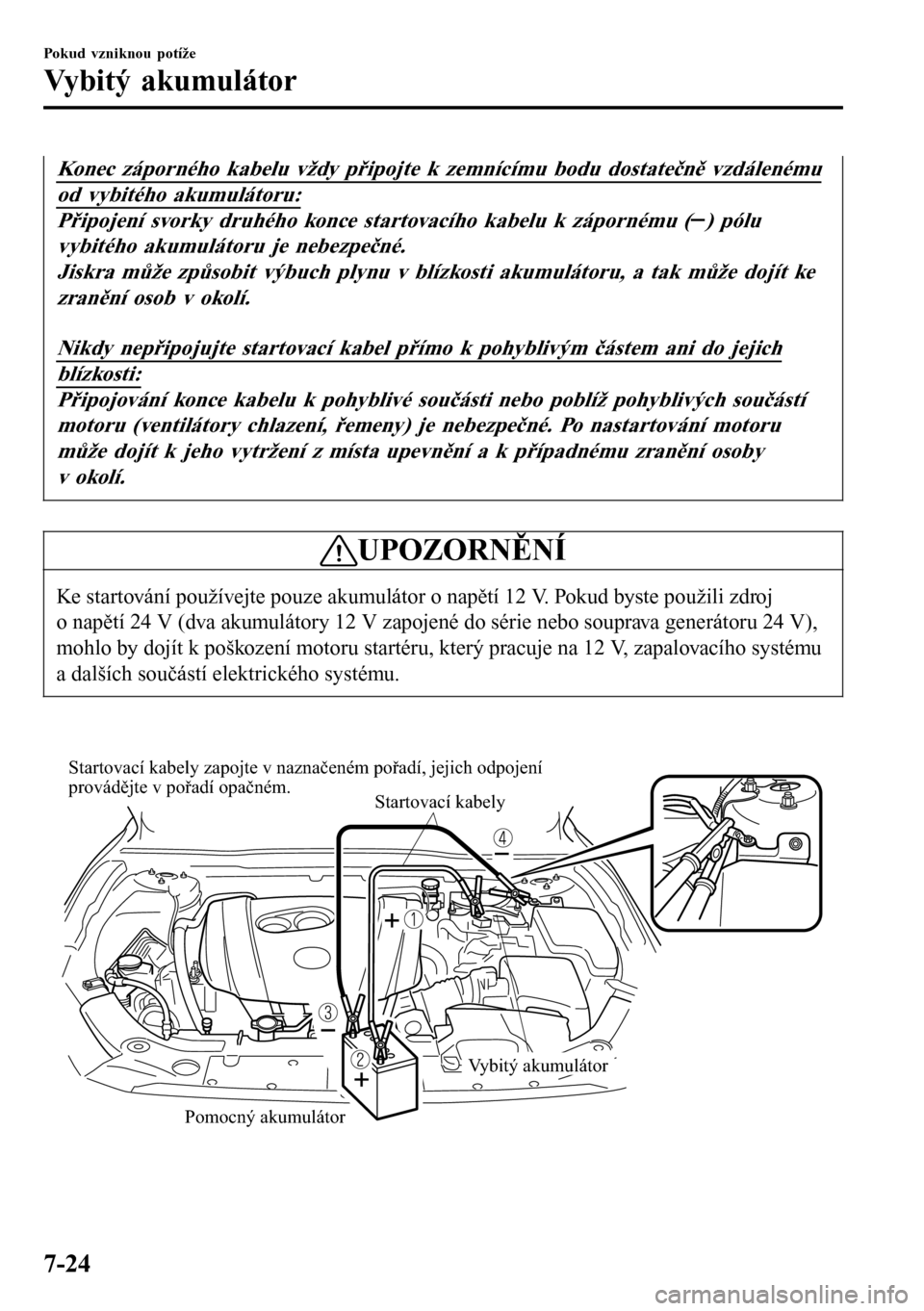

Startovací kabely zapojte v naznačeném pořadí, jejich odpojení
provádějte v pořadí opačném.
Startovací kabely
Pomocný akumulátor
Vybitý akumulátor
Pokud vzniknou potíže
Vybitý akumulátor
7-24

1. Sejměte kryt akumulátoru.

2. Ujistěte se, zda jmenovité napětí
startovacího akumulátoru je 12 V a zda
se jedná o akumulátor s uzemněným
záporným pólem.
3. Pokud se pomocný akumulátor nachází
v jiném vozidle, nesmí se vozidla
vzájemně dotýkat. Vypněte motor
vozidla s pomocným akumulátorem
a odpojte všechny nepotřebné
elektrické spotřebiče v obou vozidlech.
4. Připojte startovací kabely přesně podle
číselného pořadí uvedeného na
obrázku.
•Nejprve spojte jeden konec kabelu
s kladným pólem vybitého
akumulátoru (1).
•Pak druhý konec tohoto kabelu
připojte na kladný pól pomocného
akumulátoru (2).
•Dále připojte jeden konec druhého
kabelu k zápornému pólu
pomocného akumulátoru (3).
•Připojte druhý konec k zemnícímu
bodu naznačenému na obrázku,
v dostatečné vzdálenosti od vybitého
akumulátoru (4).
5. Nastartujte motor vozidla s pomocným
akumulátorem a nechejte ho běžet
několik minut. Pak teprve nastartujte
motor druhého vozidla.
6.(Modely se systémem i-ELOOP)
Indikační kontrolka i-ELOOP může
blikat po nastartování motoru. Tato
indikační kontrolka zhasne, když motor
běží a dobíjení bylo dokončeno. Před
jízdnou se ujistěte, že indikační
kontrolka i-ELOOP zhasla.

POZNÁMKA
•Když vozidlo jede a indikační
kontrolka i-ELOOP bliká, je slyšet
zvukový signál.
•Navíc, pokud otočíte volantem, když
indikační kontrolka i-ELOOP bliká,
bude to obtížnější než obvykle, ale
nebude to příznakem žádné poruchy.
Řízení se vrátí k normálu poté, co
indikační kontrolka i-ELOOP zhasne.
•Neodpojujte startovací kabely, když
indikační kontrolka i-ELOOP bliká.
7. Jakmile je startování dokončeno,
opatrně odpojte všechny kabely
v opačném pořadí, než jaké bylo
uvedeno na obrázku.
8. Pokud jste demontovali kryt
akumulátoru, namontujte ho pomocí
opačného pracovního postupu.
Pokud vzniknou potíže
Vybitý akumulátor
7-25

POZNÁMKA
Zkontrolujte, zda jsou kryty bezpečně
nasazeny.
Pokud vzniknou potíže
Vybitý akumulátor
7-26

Startování zahlceného
motoru (MZR 1.6,
SKYACTIV-G 1.5,
SKYACTIV-G 2.0
a SKYACTIV-G 2.5)
Pokud se nedaří motor nastartovat, může to
znamenat, že je přehlcený (je v něm příliš
mnoho paliva).

Použijte následující postup:

1. Pokud motor nenastartuje do pěti
sekund od prvního pokusu, počkejte
deset sekund a zkuste to znovu.
2. Ujistěte se, zda je zatažena parkovací
brzda.
3. Sešlápněte plynový pedál až k podlaze
a v této poloze jej podržte.
4. Sešlápněte pedál spojky (modely
s manuální převodovkou) nebo brzdový
pedál (modely s automatickou
převodovkou) a potom stiskněte
startovací tlačítko. Jakmile motor
nastartuje, uvolněte okamžitě plynový
pedál, aby nedošlo k náhlému
přetočení motoru.
5. Pokud motor nenastartuje, protočte ho
bez sešlapování pedálu akcelerátoru.

Pokud motor stále nenastartuje pomocí
předchozího postupu, nechejte si vozidlo
zkontrolovat u odborného opravce,
doporučujeme autorizovaného opravce
vozů Mazda.
Startování roztlačením
Váš vůz Mazda nestartujte roztlačením.
VAROVÁNÍ
Nikdy vozidlo nestartujte tažením:
Startování vozidla tažením je
nebezpečné. Náhlý pohyb taženého
vozidla v okamžiku naskočení
motoru může způsobit kolizi obou
vozidel. Mohlo by dojít ke zranění
cestujících.
UPOZORNĚNÍ
Vozidlo, které je vybaveno manuální
převodovkou, byste neměli startovat
roztlačením. Mohlo by dojít
k poškození systému řízení emisí.
POZNÁMKA
Vozidlo, které je vybaveno
automatickou převodovkou, nesmíte
startovat roztlačením.
Pokud vzniknou potíže
Nouzové startování
7-27

Vyčerpání paliva v nádrži
(SKYACTIV-D 1.5
a SKYACTIV-D 2.2)
UPOZORNĚNÍ
Nepokoušejte se startovat motor
nepřetržitě déle než 30 sekund. Mohlo
by tak dojít k poškození startéru. Pokud
motor nenastartuje na první pokus,
počkejte přibližně 10 sekund, než to
zkusíte znovu.
Pokud Vašemu vozidlu dojde palivo,
dolijte alespoň 10 l paliva a pokuste se
motor nastartovat znovu. Protože se do
palivového potrubí může dostat vzduch,
když vozidlu dojde palivo, může to trvat
déle, než motor nastartuje. Pokud se Vám
nepodaří nastartovat motor na první pokus,
pokuste se o to ještě několikrát. Pokud
nebude ani poté možné motor nastartovat,
kontaktujte kvalifikovaný servis,
doporučujeme autorizovaného opravce
vozů Mazda.
Pokud vzniknou potíže
Nouzové startování
7-28
