VA R O V Á N Í
Nikdy nepoužívejte vzduchový
kompresor na tlaku vyšším než 300
kPa (3,1 kgf/cm2, 3 bar, 43,5 psi):
Souvislé použití kompresoru na
tlaku huštění vyšším než 300 kPa
(3,1 kgf/cm
2, 3 bar, 43,5 psi) je
nebezpečné. Když se vzduchový
kompresor přehřeje, vychází z něj
horký vzduch, který by Vás mohl
popálit.
POZNÁMKA
•Správné hodnoty tlaku
v pneumatikách najdete na štítku
upevněném na rámu dveří řidiče.
•Nepoužívejte kompresor nepřetržitě
déle než 10 minut. Dlouhodobé
použití kompresoru může způsobit
jeho poruchu.
•Pokud tlak v pneumatice nestoupá,
není její oprava možná. Pokud tlak
v pneumatice nedosáhne předepsané
hodnoty během 10 minut, její
poškození je pravděpodobně příliš
rozsáhlé. V takovém případě oprava
pomocí sady na opravu defektu
pneumatiky nebyla úspěšná.
Kontaktujte kvalifikovaného opravce,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda.
13. Nálepku s omezením rychlosti vozidla
nalepte na místo, kde na ni řidič dobře
uvidí.
VAROVÁNÍ
Nelepte nálepku s omezením
rychlosti vozidla na polstrovanou
část volantu:
Je nebezpečné přilepit nálepku
s omezením rychlosti vozidla na
polstrovanou část volantu, protože
bezpečnostní vzduchový vak by se
nemusel nafouknout normálně
a výsledkem by mohlo být vážné
zranění. Navíc nelepte nálepku na
taková místa, kde by překážela
varovným kontrolkám nebo
rychloměru.
14. Jakmile se pneumatika nafoukne na
předepsaný tlak, vypněte spínač
vzduchového kompresoru, otočte
spojkou vstřikovací hadice doleva
a odpojte ji od ventilku pneumatiky.
Otočte spojkou vstřikovací hadice
doleva a odpojte ji od ventilku
pneumatiky.
Pokud vzniknou potíže
Defekt pneumatiky
7-13

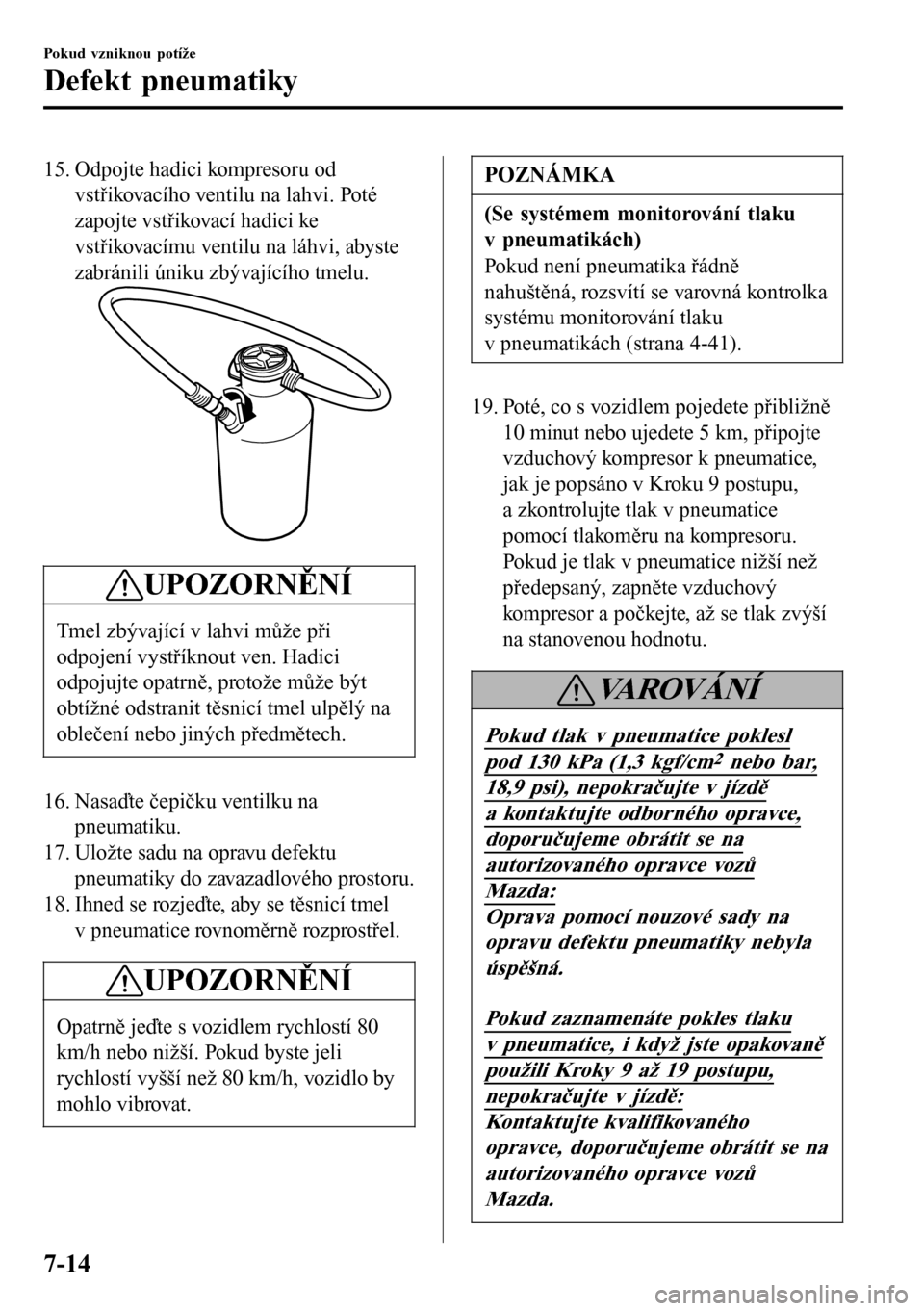

15. Odpojte hadici kompresoru od
vstřikovacího ventilu na lahvi. Poté
zapojte vstřikovací hadici ke
vstřikovacímu ventilu na láhvi, abyste
zabránili úniku zbývajícího tmelu.
UPOZORNĚNÍ
Tmel zbývající v lahvi může při
odpojení vystříknout ven. Hadici
odpojujte opatrně, protože může být
obtížné odstranit těsnicí tmel ulpělý na
oblečení nebo jiných předmětech.
16. Nasaďte čepičku ventilku na
pneumatiku.
17. Uložte sadu na opravu defektu
pneumatiky do zavazadlového prostoru.
18. Ihned se rozjeďte, aby se těsnicí tmel
v pneumatice rovnoměrně rozprostřel.
UPOZORNĚNÍ
Opatrně jeďte s vozidlem rychlostí 80
km/h nebo nižší. Pokud byste jeli
rychlostí vyšší než 80 km/h, vozidlo by
mohlo vibrovat.
POZNÁMKA
(Se systémem monitorování tlaku
v pneumatikách)
Pokud není pneumatika řádně
nahuštěná, rozsvítí se varovná kontrolka
systému monitorování tlaku
v pneumatikách (strana 4-41).
19. Poté, co s vozidlem pojedete přibližně
10 minut nebo ujedete 5 km, připojte
vzduchový kompresor k pneumatice,
jak je popsáno v Kroku 9 postupu,
a zkontrolujte tlak v pneumatice
pomocí tlakoměru na kompresoru.
Pokud je tlak v pneumatice nižší než
předepsaný, zapněte vzduchový
kompresor a počkejte, až se tlak zvýší
na stanovenou hodnotu.
VAROVÁNÍ
Pokud tlak v pneumatice poklesl
pod 130 kPa (1,3 kgf/cm2 nebo bar,
18,9 psi), nepokračujte v jízdě
a kontaktujte odborného opravce,
doporučujeme obrátit se na
autorizovaného opravce vozů
Mazda:
Oprava pomocí nouzové sady na
opravu defektu pneumatiky nebyla
úspěšná.
Pokud zaznamenáte pokles tlaku
v pneumatice, i když jste opakovaně
použili Kroky 9 až 19 postupu,
nepokračujte v jízdě:
Kontaktujte kvalifikovaného
opravce, doporučujeme obrátit se na
autorizovaného opravce vozů
Mazda.
Pokud vzniknou potíže
Defekt pneumatiky
7-14

UPOZORNĚNÍ
Před kontrolou tlaku vzduchu
v pneumatice pomocí tlakoměru na
kompresoru musíte kompresor vypnout.
20. Nouzová oprava pneumatiky je
dokončena úspěšně, když tlak
v pneumatice neklesá. Jeďte opatrně
k nejbližšímu odbornému opravci,
doporučujeme obrátit se na
autorizovaného opravce vozů Mazda,
kde Vám bude pneumatika vyměněna.
Doporučuje se výměna za novou
pneumatiku. Pokud je potřebné
pneumatiku opravit nebo znovu použít,
poraďte se v kvalifikovaném servisu,
doporučujeme autorizovaného opravce
vozů Mazda.
POZNÁMKA
•V případě pneumatiky, která byla
nouzově opravena pomocí nouzové
sady na opravu defektu pneumatiky,
firma Mazda doporučuje, aby byla
vyměněna za novou co možná
nejdříve. Pokud je potřebné
pneumatiku opravit nebo znovu
použít, poraďte se v kvalifikovaném
servisu, doporučujeme
autorizovaného opravce vozů Mazda.
•Pneumatiku je možné použít
opakovaně, pokud se podaří odstranit
těsnicí tmel na ní přilepený. Avšak
ventilek pneumatiky nahraďte novým.
tKontrola sady pro nouzovou opravu
pneumatiky při defektu
Kontrolu sady pro nouzovou opravu
pneumatiky provádějte pravidelně.
•Zkontrolujte dobu použitelnosti
těsnicího tmelu.
•Zkontrolujte funkci kompresoru.
POZNÁMKA
Těsnicí tmel má stanovenou dobu
použitelnosti. Zkontrolujte dobu
použitelnosti vyznačenou na štítku
láhve, a pokud již vypršela, tmel
nepoužívejte. Těsnicí tmel si nechejte
u autorizovaného opravce společnosti
Mazda vyměnit dříve, než uplyne jeho
doba použitelnosti.
Pokud vzniknou potíže
Defekt pneumatiky
7-15

Výměna pneumatiky
s defektem (za náhradní
kolo)
POZNÁMKA
Pokud v průběhu jízdy nastane některá
z následujících situací, může to
znamenat defekt pneumatiky.
•Řízení je obtížnější než obvykle.
•Vozidlo začne nadměrně vibrovat.
•Vozidlo táhne v jednom směru.
Pokud zjistíte, že došlo k poškození
pneumatiky, pomalu zajeďte na rovnou
plochu stranou silničního provozu
a proveďte její výměnu.
Zastavení uprostřed provozu nebo na okraji
rušné silnice je nebezpečné.
VAROVÁNÍ
Dodržujte důsledně pokyny pro
výměnu kola:
Výměna kola může být nebezpečná,
pokud se neprovádí správně. Vozidlo
může sklouznout ze zvedáku
a někoho vážně zranit.
Nikdo nesmí pokládat žádnou část
svého těla pod vozidlo, když je
podepřené zvedákem.
Nikdy nedovolte, aby někdo zůstal
sedět ve vozidle podepřeném
zvedákem:
Je nebezpečné, když někdo zůstane
ve voze podepřeném pouze
zvedákem. Pasažér by mohl způsobit
sklouznutí vozidla se zvedáku, což
by mohlo vést k závažnému
poranění.
POZNÁMKA
Před použitím zvedáku se ujistěte, že je
řádně promazaný.
1. Zaparkujte na tvrdé, rovné ploše mimo
dopravní provoz a pevně zatáhněte
parkovací brzdu.
2. U vozu s automatickou převodovkou
přesuňte páku voliče do polohy pro
parkování (P), u vozu s manuální
převodovkou zařaďte zpátečku (R)
nebo jedničku (1) a vypněte motor.
3. Zapněte varovné blikače vozidla.
4. Zajistěte, aby všichni cestující
vystoupili z vozidla a zajistěte, aby se
zdržovali v dostatečné vzdálenosti od
vozidla i provozu.
5. Vyjměte zvedák, nářadí a náhradní
kolo (strana 7-3).
Pokud vzniknou potíže
Defekt pneumatiky
7-16

6. Zablokujte kolo, které leží úhlopříčně
proti kolu s poškozenou pneumatikou.
Při zajišťování kola umístěte klín před
i za kolo.
POZNÁMKA
Při zakládání kol použijte kámen nebo
špalek dřeva dostatečně velký, aby
udržel pneumatiku na místě.
ttDemontáž kola s poškozenou
pneumatikou
1. Je-li Vaše vozidlo vybaveno
ozdobnými kryty kol, musíte kryt
vypáčit zkoseným koncem rukojeti
zvedáku.

POZNÁMKA
Plochý konec klíče na matice kol pevně
zasuňte mezi disk kola a kryt.
V opačném případě bude demontáž
obtížná.
UPOZORNĚNÍ
Při montáži nastavte zářez ozdobného
krytu přesně k ventilku kola.

Zářez
Ventilek
pneumatiky
Pokud by zářez ozdobného krytu nebyl
v přesném zákrytu s ventilkem kola,
mohlo by dojít k jeho poškození.
Pokud vzniknou potíže
Defekt pneumatiky
7-17

2. Otáčením klíče na matice kol povolte
všechny matice o jednu otáčku proti
směru hodinových ručiček, ale matice
nevyjímejte, dokud kola nezvednete ze
země.

3. Položte zvedák na zem.
4. Otáčejte šroubem zvedáku ve směru
naznačeném na obrázku a nastavte
hlavu zvedáku tak, aby byla blízko
opěrnému bodu.

Hlava zvedáku
5. Zvedák umístěte pod opěrný bod, který
je nejbližší k vyměňované pneumatice,
hlava zvedáku musí být přímo pod
opěrným bodem.

Opěrný bod
6. Pokračujte ve zvedání hlavy zvedáku
otáčením šroubu rukou, dokud hlava
zvedáku nezapadne do opěrného místa.

Klíny
Opěrný bod
Pokud vzniknou potíže
Defekt pneumatiky
7-18

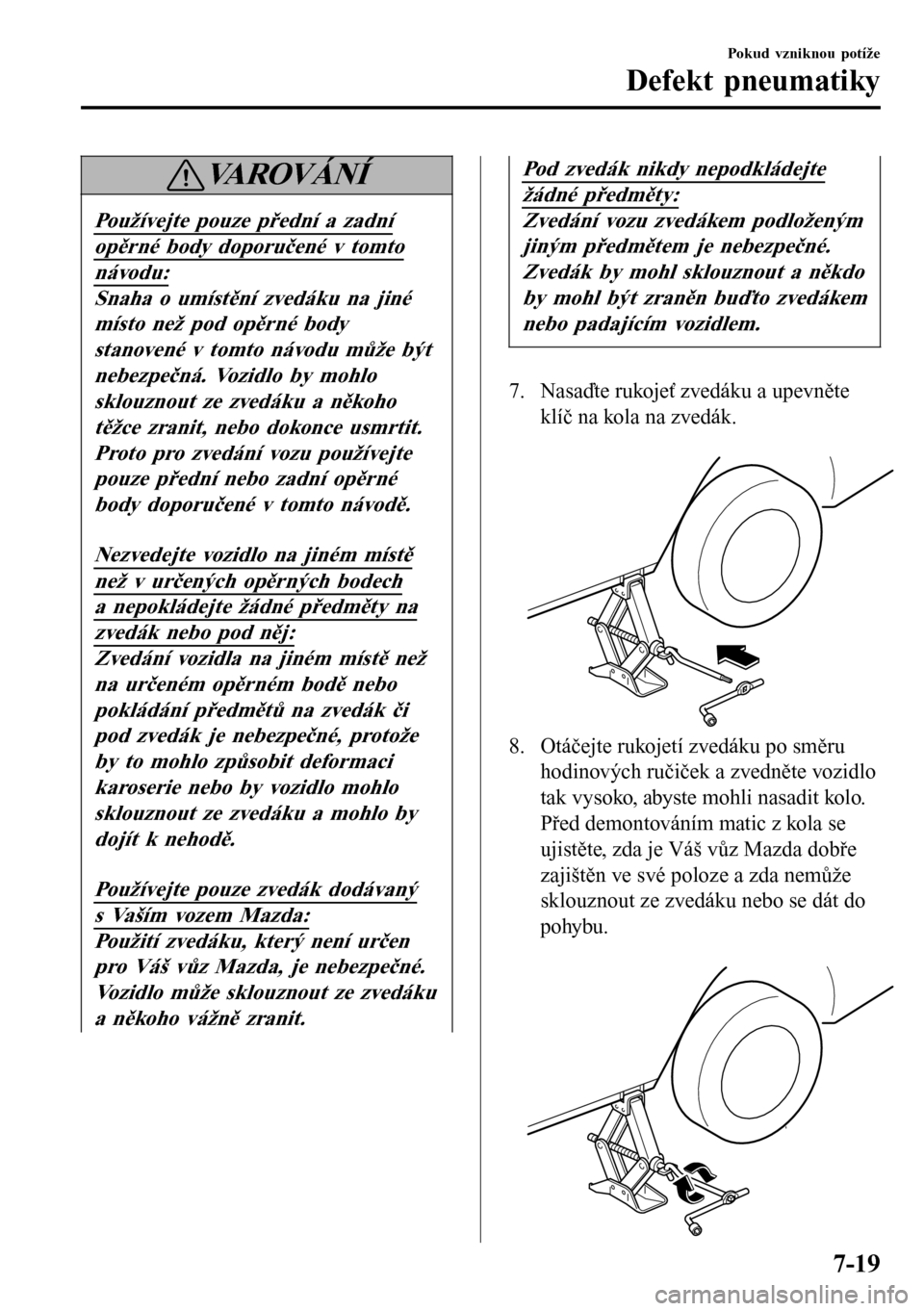

VA R O V Á N Í
Používejte pouze přední a zadní
opěrné body doporučené v tomto
návodu:
Snaha o umístění zvedáku na jiné
místo než pod opěrné body
stanovené v tomto návodu může být
nebezpečná. Vozidlo by mohlo
sklouznout ze zvedáku a někoho
těžce zranit, nebo dokonce usmrtit.
Proto pro zvedání vozu používejte
pouze přední nebo zadní opěrné
body doporučené v tomto návodě.
Nezvedejte vozidlo na jiném místě
než v určených opěrných bodech
a nepokládejte žádné předměty na
zvedák nebo pod něj:
Zvedání vozidla na jiném místě než
na určeném opěrném bodě nebo
pokládání předmětů na zvedák či
pod zvedák je nebezpečné, protože
by to mohlo způsobit deformaci
karoserie nebo by vozidlo mohlo
sklouznout ze zvedáku a mohlo by
dojít k nehodě.
Používejte pouze zvedák dodávaný
s Vaším vozem Mazda:
Použití zvedáku, který není určen
pro Váš vůz Mazda, je nebezpečné.
Vozidlo může sklouznout ze zvedáku
a někoho vážně zranit.
Pod zvedák nikdy nepodkládejte
žádné předměty:
Zvedání vozu zvedákem podloženým
jiným předmětem je nebezpečné.
Zvedák by mohl sklouznout a někdo
by mohl být zraněn buďto zvedákem
nebo padajícím vozidlem.
7. Nasaďte rukojeť zvedáku a upevněte
klíč na kola na zvedák.

8. Otáčejte rukojetí zvedáku po směru
hodinových ručiček a zvedněte vozidlo
tak vysoko, abyste mohli nasadit kolo.
Před demontováním matic z kola se
ujistěte, zda je Váš vůz Mazda dobře
zajištěn ve své poloze a zda nemůže
sklouznout ze zvedáku nebo se dát do
pohybu.

Pokud vzniknou potíže
Defekt pneumatiky
7-19

VAROVÁNÍ
Nezvedejte vozidlo výše, než je
nezbytně nutné:
Zvedání vozidla výše, než je nutné,
je nebezpečné, protože by mohlo
dojít k destabilizaci vozidla
a následně k nehodě.
Nestartujte motor vozu ani netřeste
s vozidlem, když je zvednuté na
zvedáku:
Startování motoru nebo třesení
s vozidlem, když je zvednuté na
zvedáku, je nebezpečné, protože by
mohlo způsobit sklouznutí vozidla ze
zvedáku a následně nehodu.
Nikdy nelezte pod vozidlo, když je
zvednuté na zvedáku:
Je nebezpečné lézt pod vozidlo, když
je zvednuté na zvedáku, protože by
mohlo dojít k usmrcení nebo
vážnému zranění, pokud by vozidlo
sklouzlo ze zvedáku.
9. Odšroubujte matice kol jejich otáčením
proti směru hodinových ručiček, potom
sejměte kolo a středový kryt.
tMontáž náhradního kola
1. Pomocí hadru odstraňte veškeré bláto
a nečistoty z dosedacích ploch kola
i náboje, včetně jeho šroubů.

VAROVÁNÍ
Ujistěte se, zda jsou instalační
plochy kola, náboje a matic kol
čisté, než vyměníte pneumatiku:
Bylo by nebezpečné, kdybyste při
výměně nebo záměně kola
neodstranili bláto a nečistoty
z montážních ploch kola, náboje
a šroubů náboje. Matice kol by se
mohly během jízdy uvolnit, kolo by
mohlo odletět a výsledkem by byla
vážná nehoda.
2. Nasaďte náhradní kolo.
Pokud vzniknou potíže
Defekt pneumatiky
7-20
