2016 MAZDA MODEL 3 HATCHBACK Návod k obsluze (in Czech)

tRežim průměrné spotřeby paliva
V tomto režimu se zobrazuje průměrná
spotřeba paliva vypočítaná z celkové
spotřeby paliva a celkové ujeté vzdálenosti
od zakoupení vozidla, opětovného
připojení akumulátoru po jeho odpojení
nebo od vynulování dat.
Průměrná spotřeba paliva je vypočítávána
a zobrazována jednou za minutu.

Chcete-li vynulovat zobrazované údaje,
podržte tlačítko INFO stisknuté po dobu
delší než 1,5 sekundy. Po stisknutí tlačítka
INFO bude před výpočtem a zobrazením
nové hodnoty spotřeby paliva
zobrazeno - - - L/100 km po dobu 1
minuty.
tRežim aktuální spotřeby paliva
Zobrazuje hodnota aktuální spotřeby
paliva vypočítaná z množství
spotřebovaného paliva a ujeté vzdálenosti.
Aktuální spotřeba paliva je vypočítávána
a zobrazována každé dvě sekundy.

Jakmile snížíte rychlost jízdy na přibližně
5 km/h, objeví se na displeji - - - l/100 km.
tDisplej LDWS
Zobrazuje se právě zvolený stav systému.

Viz Systém varování před opuštěním
jízdního pruhu (LDWS) na straně 4-113.
ttZobrazení systému zabraňujícího
opuštění jízdního pruhu (LAS)
a systému varování před opuštěním
jízdního pruhu (LDWS)
Zobrazuje stav systému.

Viz Systém zabraňujícího opuštění
jízdního pruhu (LAS) a systém varování
před opuštěním jízdního pruhu (LDWS) na
straně 4-155.
Při jízdě
Přístrojový panel a displej
4-35

tZobrazení nastavené rychlosti pro
tempomat
Zobrazuje se rychlost nastavená pro
tempomat.

Při jízdě
Přístrojový panel a displej
4-36

tVarování (zobrazení na displeji)
Zobrazí se zpráva upozorňující uživatele na provozní stav systému, popřípadě jeho poruchy
nebo případné neobvyklosti.
Pokud se současně rozsvítí / začne blikat varovná kontrolka nebo se na displeji objeví
symbol, ověřte si informace pro konkrétní varovnou kontrolku nebo symbol. (strana 4-41)
Pokud se objeví pouze zpráva, nahlédněte do části Zprávy zobrazované na multifunkčním
displeji. (strana 7-47)
Při jízdě
Přístrojový panel a displej
4-37

Aktivní projekční displej*
Optický přijímač Zrcátko Stínítko
VAROVÁNÍ
Jas a polohu displeje nastavuje pouze je-li vozidlo zastaveno:
Nastavování jasu a polohy displeje za jízdy je nebezpečné, protože vás to může
rozptylovat vaši pozornost od řízení a situace na vozovce a potenciálně vést
k nehodě.
UPOZORNĚNÍ
•Nepokoušejte se upravit úhel nebo otevřít/zavřít aktivní projekční displej ručně. Otisky
prstů na displeji narušují zobrazení a použití nadměrné síly může displej ADD
poškodit.
•Nepokládejte žádné předměty do blízkosti aktivního projekčního displeje. Aktivní
projekční displej nemusí fungovat nebo by se mohl poškodit.
•Nepokládejte nápoje do blízkosti aktivního projekčního displeje. Pokud by voda nebo
jiné kapaliny vystříkly na aktivní projekční displej, mohlo by dojít k jeho poškození.
•Nepokládejte žádné předměty nad aktivní projekční displej ani nelepte nálepky na
protiprachový kryt / optický přijímač, narušovalo by to zobrazení.
•Do palubní desky je integrován snímač, který ovládá svítivost displeje. Pokud by byl
optický přijímač zakryt, svítivost displeje by se snížila a zobrazení na něm by bylo
obtížně viditelné.
•Nedovolte, aby na optický přijímač svítilo intenzivní světlo. Mohlo by dojít k jeho
poškození.
Při jízdě
Přístrojový panel a displej
4-38*N
které modely.

POZNÁMKA
•Zobrazení na displeji může být obtížně rozeznatelné přes polarizované sluneční brýle.
Buďto polarizované sluneční brýle odložte nebo upravte svítivost displeje.
•Pokud byl akumulátoru vyjmut a poté znovu nainstalován nebo pokud je napětí
akumulátoru nízké, může se nastavená poloha odchylovat.
•Čtení displeje může být obtížné nebo narušené při určitých povětrnostních podmínkách
jako je déšť, sněžení, silné světlo nebo extrémní teploty.
•Pokud je audiosystém demontován, není možné aktivní projekční displej používat.
Aktivní projekční displej zobrazuje následující informace:
•Provozní podmínky a varování systému monitorování mrtvého úhlu (BSM)
Viz Systém monitorování mrtvého úhlu (BSM) na straně 4-120.
•Varování systému podpory rozpoznávání vzdálenosti (DRSS)
Viz Systém podpory rozpoznávání vzdálenosti (DRSS) na straně 4-134.
•Dopravní značky a varování systému rozpoznávání dopravních značek (TSR)
Viz Systém rozpoznávání dopravních značek (TSR) na straně 4-127.
•Provozní podmínky a varování systému radarového adaptivního tempomatu Mazda
(MRCC)
Viz Radarový adaptivní tempomat Mazda (MRCC) na straně 4-144.
•Varování systému varování před opuštěním jízdního pruhu (LDWS)
Viz Systém varování před opuštěním jízdního pruhu (LDWS) na straně 4-113.
•Provozní podmínky a varování systému zabraňujícího opuštění jízdního pruhu (LAS)
a systému varování před opuštěním jízdního pruhu (LDWS)
Viz Systém zabraňujícího opuštění jízdního pruhu (LAS) a systém varování před
opuštěním jízdního pruhu (LDWS) na straně 4-155.
•Varování pokročilého brzdového asistenta Smart City (pokročilý SCBS)
Viz Systém pokročilého brzdového asistenta Smart City (pokročilý SCBS) na straně
4-175.
•Varování brzdového asistenta Smart City [překážka před vozidlem] (SCBS F)
Viz Systém brzdového asistenta Smart City [překážka před vozidlem] (SCBS F) na straně
4-180.
•Varování brzdového asistenta Smart City [překážka za vozidlem] (SCBS R)
Viz Systém brzdového asistenta Smart City [překážka před vozidlem] (SCBS R) na straně
4-185.
•Varování Inteligentního brzdového asistenta (SBS)
Viz Inteligentní brzdový asistent (SBS) na straně 4-191.
Při jízdě
Přístrojový panel a displej
4-39

•Provozní podmínky a varování nastavitelného omezovače rychlosti
Viz Nastavitelný omezovač rychlosti na straně 4-168.
•Varování upozornění při zjištění ztráty bdělosti řidiče (DAA)
Viz Upozornění při zjištění ztráty bdělosti řidiče (DAA) na straně 4-137.
•Provozní podmínky tempomatu
Viz Tempomat na straně 4-205.
•Navigační pokyny (vozidla s navigačním systémem)
•Indikátor rychlostního limitu (vozidla s navigačním systémem)
•Rychlost vozidla
Všechna nastavení pro aktivní projekční displej je možné realizovat na středním displeji.
1. Vyberte ikonu
na domovské obrazovce, aby se objevila obrazovka Settings
(Nastavení).
2. Vyberte záložku AD-Disp.
3. Vyberte požadovanou položku a zvolte nastavení.
•Způsob pro ovládání jasu displeje (automaticky/ručně)
•Počáteční nastavení jasu zobrazení (je vybráno automatické seřízení)
•Seřízení jasu zobrazení (je vybráno ruční nastavení)
•Poloha zobrazení aktivního projekčního displeje (výška zobrazení)
•Seřízení úhlu aktivního projekčního displeje (oprava úhlu zobrazení)
•Kombinaci zobrazení názvu ulice, navádění do jízdních pruhů a navigačních pokynů
(TBT) je možné změnit. (navigační pokyny)
•Zapnutí/vypnutí aktivního projekčního displeje (zobrazení)
•Reset nastavení (reset)
POZNÁMKA
Název ulice se nemusí zobrazovat v závislosti na trhu a regionu.
Při jízdě
Přístrojový panel a displej
4-40

Varovné/indikační kontrolky
Přístrojový panel se liší v závislosti na modelu vozidla a na jeho vybavení.
Varovné/indikační kontrolky se objevují na všech zvýrazněných místech Ty p A
Ty p B
Ty p C
Střed přístrojové desky (Digitální typ rychloměru)
(Analogový typ rychloměru (s otáčkoměrem))
(Analogový typ rychloměru (bez otáčkoměru)) Přístrojový panel
ttVarovné kontrolky
Tyto kontrolky se rozsvítí nebo začnou blikat, aby upozornili uživatele na provozní stav
systému nebo na jeho poruchu.
Kontrolka Varování Strana
Varovná kontrolka brzdové soustavy*1*27-35
Při jízdě
Přístrojový panel a displej
4-41

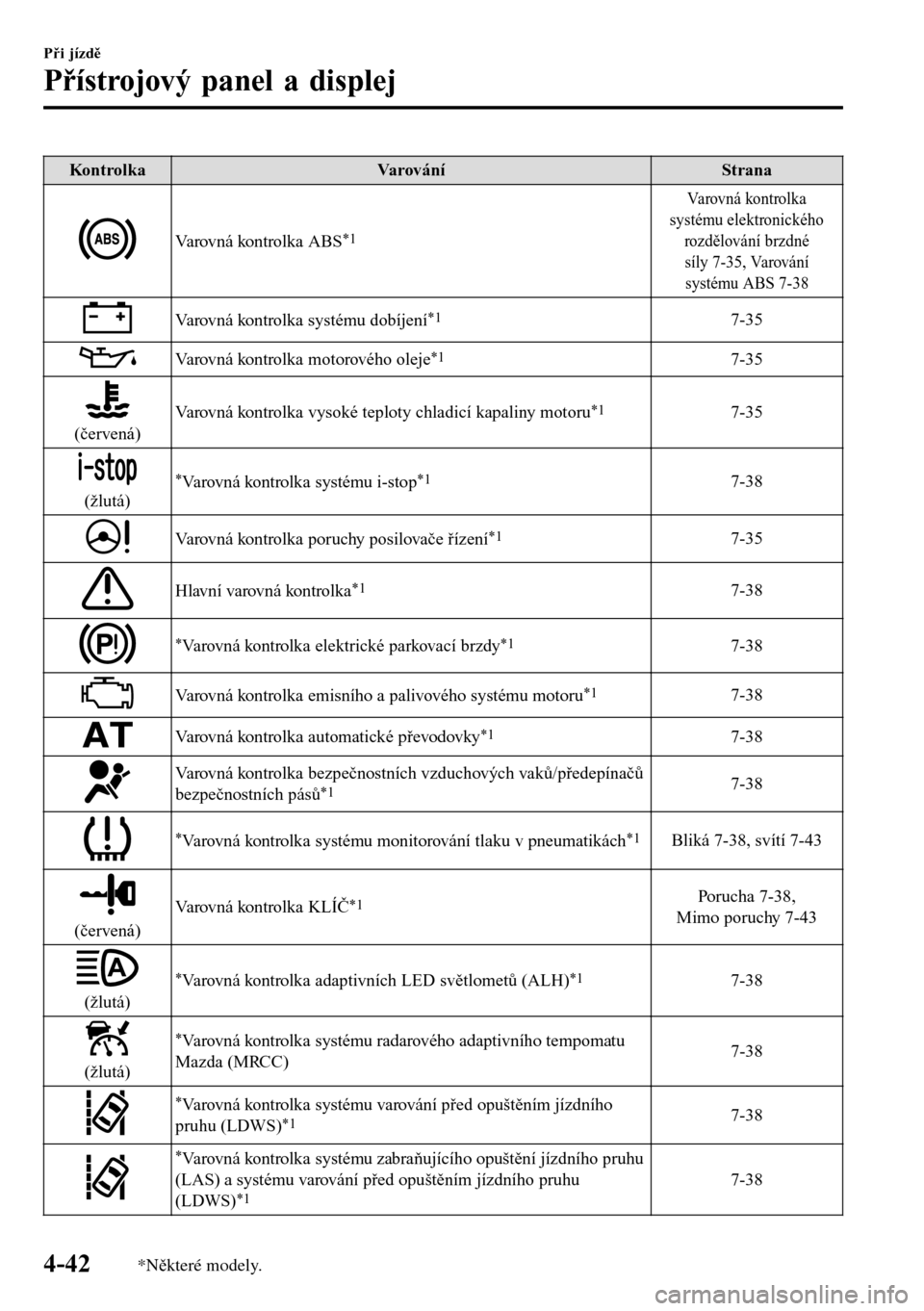

Kontrolka Varování Strana
Varovná kontrolka ABS*1
Varovná kontrolka
systému elektronického
rozdělování brzdné
síly 7-35, Varování
systému ABS 7-38
Varovná kontrolka systému dobíjení*17-35
Varovná kontrolka motorového oleje*17-35
(červená)Varovná kontrolka vysoké teploty chladicí kapaliny motoru
*17-35
(žlutá)
*Varovná kontrolka systému i-stop*17-38
Varovná kontrolka poruchy posilovače řízení*17-35
Hlavní varovná kontrolka*17-38
*Varovná kontrolka elektrické parkovací brzdy*17-38
Varovná kontrolka emisního a palivového systému motoru*17-38
Varovná kontrolka automatické převodovky*17-38
Varovná kontrolka bezpečnostních vzduchových vaků/předepínačů
bezpečnostních pásů*17-38
*Varovná kontrolka systému monitorování tlaku v pneumatikách*1Bliká 7-38, svítí 7-43
(červená)Varovná kontrolka KLÍČ
*1Porucha 7-38,
Mimo poruchy 7-43
(žlutá)
*Varovná kontrolka adaptivních LED světlometů (ALH)*17-38
(žlutá)
*Varovná kontrolka systému radarového adaptivního tempomatu
Mazda (MRCC)7-38
*Varovná kontrolka systému varování před opuštěním jízdního
pruhu (LDWS)*17-38
*Varovná kontrolka systému zabraňujícího opuštění jízdního pruhu
(LAS) a systému varování před opuštěním jízdního pruhu
(LDWS)
*17-38
Při jízdě
Přístrojový panel a displej
4-42*N
které modely.
